элем-база от мих миха / Резисторы. Размеры и мощность смд резисторов


Набор SMD резисторов и конденсаторов

Всем привет! Обзор о наборе smd (размер 0805) резисторов 50 номиналов (1Ω-10MΩ) по 30 шт + конденсаторы 40 номиналов (2.2pf-1uf) по 20 шт. У меня как у любого самоделкина-радиолюбителя есть джентльменский набор радиодеталей, который всегда под рукой. Это резисторы, конденсаторы, диоды, биполярные и полевые транзисторы. Для конструирования электрических схем — это необходимый минимум! Крайне желательно иметь данные детали наборами, ведь никогда не знаешь, какой номинал понадобится, а бегать в радиомагазин за мелочевкой — неудобно. Мне все чаще приходится иметь дело с smd деталями, поэтому понадобился набор резисторов и конденсаторов размера 0805.

Такой набор нашелся в магазине Banggood. Посылка пришла быстро, дней за 25, для нашего региона это даже очень неплохо. Упаковка стандартная — желтый пакет с пупырчатой пленкой. Набор деталей упакован в пакет на защелке.

Резисторы. Характеристики: Размер — 0805 Мощность — 0.125 Вт Рабочее напряжение — 150 В Максимально допустимое напряжение — 300 В Класс точности — ±5% Диапазон рабочих температур — -55С..+125°С

Справочная информация о размерах и электрических параметрах smd резисторов

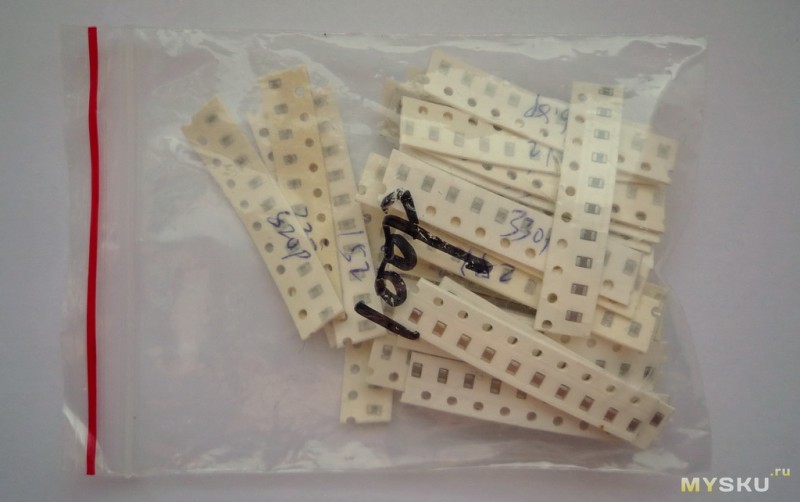

Количество номиналов 50 по 30 штук, упакованы в ленты. Таблица номиналов со страницы товара. Номенклатурного ряда хватает для большинства задач, в любом случае всегда можно соединить параллельно или последовательно для достижения нужных значений. Сопротивления резисторов надписаны на лентах довольно небрежно, это скорее минус.

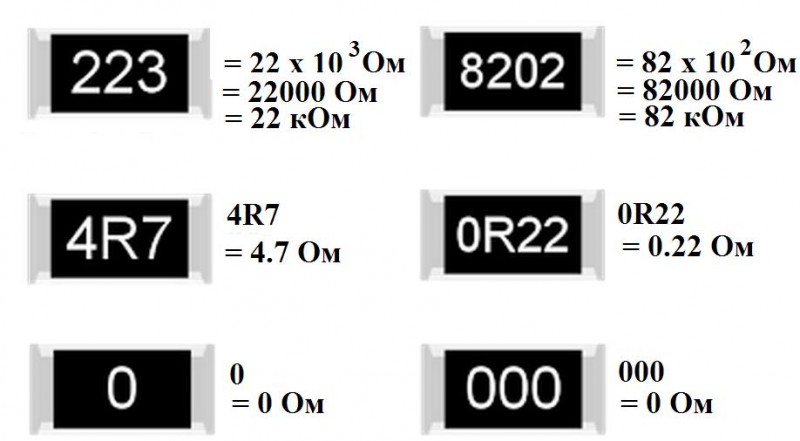

Обозначение сопротивления на SMD резисторах

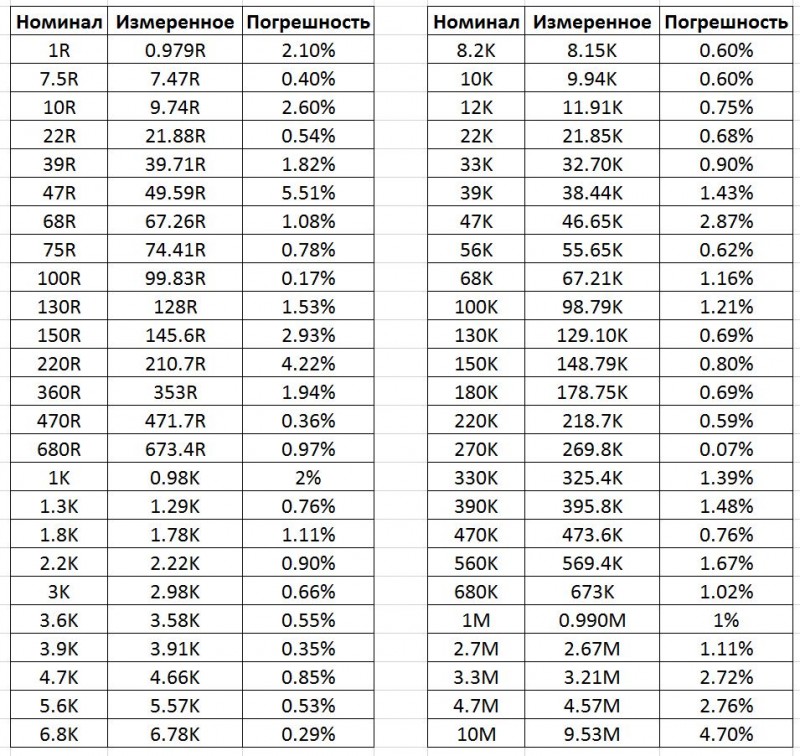

Измерительные тесты. Для тестирования возьму по 10 резисторов из каждого номинала. В таблицу пойдет наихудшее значение. Измерения буду производить RLC-метром Е7-22. Таблица результатов. По итогам измерений практически все резисторы укладываются в допуск ±5%. Однако обнаружил несоответствие с описанием товара, в наборе отсутствуют сопротивления: 0 Ом, 4.7 Ом, 120 Ом, 330 Ом, 1.5К, 3.3К, 120К, 2.2М. Вместо них обнаружились: 1 Ом, 7.5 Ом, 130 Ом, 360 Ом, 1.3К, 3К, 3.6К,130К, 2.7М соответственно. Либо это ошибка описания, либо ошибка при комплектации.

Конденсаторы.

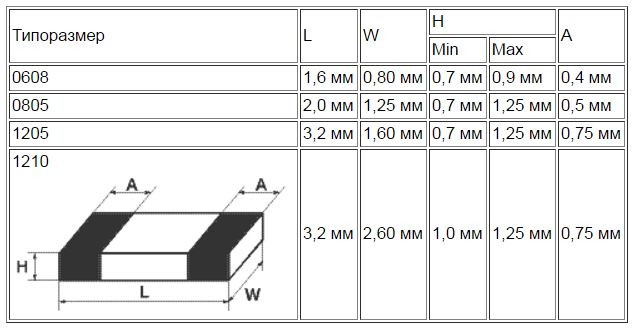

Справочная информация о размерах и электрических параметрах smd конденсаторов

Характеристики: Размер — 0805 Допустимое отклонение номинальной емкости — ±15% Диапазон рабочих температур — -55С..+125°С Сопротивление изоляции — не менее 10 гигаOм

Количество номиналов 40 по 20 штук, также упакованы в ленты. Таблица номиналов со страницы товара.

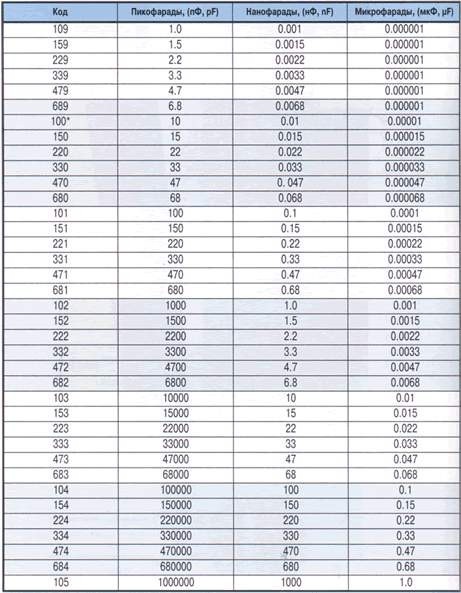

Обозначение емкости на SMD конденсаторах

Измерительные тесты. Для тестирования возьму по 5 конденсаторов из каждого номинала. В таблицу пойдет наихудшее значение. Измерения буду производить RLC-метром Е7-22. Судя по результатам почти все конденсаторы укладываются в погрешность. На очень маленьких емкостях от 1pF до 10pF прибор ловил «воздух» пришлось вносить коррективы в расчетах на емкость измерительных щупов. Все номиналы соответствуют заявленным на сайте, тут без замечаний.

Подведем итоги. По резисторам:+ Количество резисторов совпадает с заявленным. Погрешность в пределах допустимых значений. Данные резисторы к прецизионным отнести нельзя, но для большинства радиолюбительских схем общего назначения подойдут.- Небрежные надписи на лентах, некоторые значения трудно прочитать. Не соответствие всех номиналов с заявленным описанием на сайте. По конденсаторам:+ Почти все емкости укладываются в погрешность. Номиналы соответствуют описанию товара.- Также небрежная маркировка.- Количество не соответствует с описанием товара. В лентах по 10шт вместо 20.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Шпаргалка smd резисторы — Армавир, Толстый

Толстый 08.05.2014

Шпаргалка SMD резисторы.

Резисторы постоянные для поверхностного монтажа (SMD).

Резисторы / Общие характеристики резисторов SMD

Резисторы постоянныедля поверхностного монтажа (SMD)

Резисторы постоянные металлооксидные. Малые размеры. Оптимизированы для автоматического монтажа. Заменяют собой Р1-12.

Упаковка:

Характеристики:

Диапазон номинальных значений: 1 Ом…30 МОмНоминальная мощность: 0,05 — 1 ВтТочность: ±5% (J), ±1% (F)Температурный диапазон: -55°C ~+125°C

Характеристики резисторов в зависимости от типоразмера:

Вверх

Кодовая маркировка чип резисторов:

    1. Маркировка 3-мя цифрами.Первые две цифры указывают значение в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 % и 5%, типоразмеров 0603, 0805 и1206.Пример: 103 = 10 000 = 10 кОм



    1. Маркировка 4-мя цифрами.Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Буква R играет роль децимальной запятой.Пример: 4402 = 440 00 = 44 кОм



  1. Маркировка 3-мя символами.Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.Пример: 10C = 124 x 10² = 12.4 кОм

    Код

    Значение

    Код

    Значение

    Код

    Значение

    Код

    Значение

    01

    100

    25

    178

    49

    316

    73

    562

    02

    102

    26

    182

    50

    326

    74

    576

    03

    105

    27

    187

    51

    332

    75

    590

    04

    107

    28

    191

    52

    340

    76

    604

    05

    110

    29

    196

    53

    348

    77

    619

    06

    113

    30

    200

    54

    357

    78

    634

    07

    115

    31

    205

    55

    365

    79

    649

    08

    118

    32

    210

    56

    374

    80

    665

    09

    121

    33

    215

    57

    383

    81

    681

    10

    124

    34

    221

    58

    392

    82

    698

    11

    127

    35

    226

    59

    402

    83

    715

    12

    130

    36

    232

    60

    412

    84

    732

    13

    133

    37

    237

    61

    422

    85

    750

    14

    137

    38

    243

    62

    432

    86

    768

    15

    140

    39

    249

    63

    442

    87

    787

    16

    143

    40

    255

    64

    453

    88

    806

    17

    147

    41

    261

    65

    464

    89

    825

    18

    150

    42

    267

    66

    475

    90

    845

    19

    154

    43

    274

    67

    487

    91

    866

    20

    158

    44

    280

    68

    499

    92

    887

    21

    162

    45

    287

    69

    511

    93

    909

    22

    165

    46

    294

    70

    523

    94

    931

    23

    169

    47

    301

    71

    536

    95

    953

    24

    174

    48

    309

    72

    549

    96

    976



Если ещё жива ссылка, то здесь.Маркировка smd резисторов:01S = 1R02S = 1R0203S = 1R0504S = 1R0705S = 1R106S = 1R1307S = 1R1508S = 1R1809S = 1R21

10S = 1R2411S = 1R2712S = 1R313S = 1R3314S = 1R3715S = 1R416S = 1R4317S = 1R4718S = 1R519S = 1R54

20S = 1R5821S = 1R6222S = 1R6523S = 1R6924S = 1R7425S = 1R7826S = 1R8227S = 1R8728S = 1R9129S = 1R96

30S = 2R031S = 2R0532S = 2R1033S = 2R1534S = 2R2135S = 2R2636S = 2R3237S = 2R3738S = 2R4339S = 2R49

40S = 2R5541S = 2R6142S = 2R6743S = 2R7444S = 2R8045S = 2R8746S = 2R9447S = 3R0148S = 3R0949S = 3R16

50S = 3R2451S = 3R3252S = 3R453S = 3R4854S = 3R5755S = 3R6556S = 3R7457S = 3R8358S = 3R9259S = 4R02

60S = 4R1261S = 4R2262S = 4R3263S = 4R4264S = 4R5365S = 4R6466S = 4R7567S = 4R8768S = 4R9969S = 5R11

70S = 5R2371S = 5R3672S = 5R4973S = 5R6274S = 5R7675S = 5R976S = 6R0477S = 6R1978S = 6R3479S = 6R49

80S = 6R6581S = 6R8182S = 6R9883S = 7R1584S = 7R3285S = 7R586S = 7R6887S = 7R8788S = 8R0689S = 8R25

90S = 8R4591S = 8R6692S = 8R8793S = 9R0994S = 9R3195S = 9R5396S = 9R76

01R = 10R02R = 10R203R = 10R504R = 10R705R = 11R06R = 11R307R = 11R508R = 11R809R = 12R1

10R = 12R411R = 12R712R = 13R13R = 13R314R = 13R715R = 14R16R = 14R317R = 14R718R = 15R19R = 15R4

20R = 15R821R = 16R222R = 16R523R = 16R924R = 17R425R = 17R826R = 18R227R = 18R728R = 19R129R = 19R6

30R = 20R031R = 20R532R = 21R033R = 21R534R = 22R135R = 22R636R = 23R237R = 23R738R = 24R339R = 24R9

40R = 25R541R = 26R142R = 26R743R = 27R444R = 28R045R = 28R746R = 29R447R = 30R148R = 30R949R = 31R6

50R = 32R451R = 33R252R = 34R053R = 34R854R = 35R755R = 36R556R = 37R457R = 38R358R = 39R259R = 40R2

60R = 41R261R = 42R262R = 43R263R = 44R264R = 45R365R = 46R466R = 47R567R = 48R768R = 49R969R = 51R1

70R = 52R371R = 53R672R = 54R973R = 56R274R = 57R675R = 59R076R = 60R477R = 61R978R = 63R479R = 64R9

80R = 66R581R = 68R182R = 69R883R = 71R584R = 73R285R = 75R086R = 76R887R = 78R788R = 80R689R = 82R5

90R = 84R591R = 86R692R = 88R793R = 90R994R = 93R195R = 95R396R = 97R6

01A = 100R02A = 102R03A = 105R04A = 107R05A = 110R06A = 113R07A = 115R08A = 118R09A = 121R

10A = 124R11A = 127R12A = 130R13A = 133R14A = 137R15A = 140R16A = 143R17A = 147R18A = 15R19A = 154R

20A = 158R21A = 162R22A = 165R23A = 169R24A = 174R25A = 178R26A = 182R27A = 187R28A = 191R29A = 196R

30A = 200R31A = 205R32A = 210R33A = 215R34A = 221R35A = 226R36A = 232R37A = 237R38A = 243R39A = 249R

40A = 255R41A = 261R42A = 267R43A = 274R44A = 280R45A = 287R46A = 294R47A = 301R48A = 309R49A = 316R

50A = 324R51A = 332R52A = 340R53A = 348R54A = 357R55A = 365R56A = 374R57A = 383R58A = 392R59A = 402R

60A = 412R61A = 422R62A = 432R63A = 442R64A = 453R65A = 464R66A = 475R67A = 487R68A = 499R69A = 511R

70A = 523R71A = 536R72A = 549R73A = 562R74A = 576R75A = 590R76A = 604R77A = 619R78A = 634R79A = 649R

80A = 665R81A = 681R82A = 698R83A = 715R84A = 732R85A = 750R86A = 768R87A = 787R88A = 806R89A = 825R

90A = 845R91A = 866R92A = 887R93A = 909R94A = 931R95A = 953R96A = 976R

01B = 1k02B = 1k0203B = 1k0504B = 1k0705B = 1k106B = 1k1307B = 1k1508B = 1k1809B = 1k21

10B = 1k2411B = 1k2712B = 1k313B = 1k3314B = 1k3715B = 1k416B = 1k4317B = 1k4718B = 1k519B = 1k54

20B = 1k5821B = 1k6222B = 1k6523B = 1k6924B = 1k7425B = 1k7826B = 1k8227B = 1k8728B = 1k9129B = 1k96

30B = 2k031B = 2k0532B = 2k1033B = 2k1534B = 2k2135B = 2k2636B = 2k3237B = 2k3738B = 2k4339B = 2k49

40B = 2k5541B = 2k6142B = 2k6743B = 2k7444B = 2k8045B = 2k8746B = 2k9447B = 3k0148B = 3k0949B = 3k16

50B = 3k2451B = 3k3252B = 3k453B = 3k4854B = 3k5755B = 3k6556B = 3k7457B = 3k8358B = 3k9259B = 4k02

60B = 4k1261B = 4k2262B = 4k3263B = 4k4264B = 4k5365B = 4k6466B = 4k7567B = 4k8768B = 4k9969B = 5k11

70B = 5k2371B = 5k3672B = 5k4973B = 5k6274B = 5k7675B = 5k976B = 6k0477B = 6k1978B = 6k3479B = 6k49

80B = 6k6581B = 6k8182B = 6k9883B = 7k1584B = 7k3285B = 7k586B = 7k6887B = 7k8788B = 8k0689B = 8k25

90B = 8k4591B = 8k6692B = 8k8793B = 9k0994B = 9k3195B = 9k5396B = 9k7

01C = 10k02C = 10k203C = 10k504C = 10k705C = 11k06C = 11k307C = 11k508C = 11k809C = 12k1

10C = 12k411C = 12k712C = 13k13C = 13k314C = 13k715C = 14k16C = 14k317C = 14k718C = 15k19C = 15k4

20C = 15k821C = 16k222C = 16k523C = 16k924C = 17k425C = 17k826C = 18k227C = 18k728C = 19k129C = 19k6

30C = 20k031C = 20k532C = 21k033C = 21k534C = 22k135C = 22k636C = 23k237C = 23k738C = 24k339C = 24k9

40C = 25k541C = 26k142C = 26k743C = 27k444C = 28k045C = 28k746C = 29k447C = 30k148C = 30k949C = 31k6

50C = 32k451C = 33k252C = 34k053C = 34k854C = 35k755C = 36k556C = 37k457C = 38k358C = 39k259C = 40k2

60C = 41k261C = 42k262C = 43k263C = 44k264C = 45k365C = 46k466C = 47k567C = 48k768C = 49k969C = 51k1

70C = 52k371C = 53k672C = 54k973C = 56k274C = 57k675C = 59k076C = 60k477C = 61k978C = 63k479C = 64k9

80C = 66k581C = 68k182C = 69k883C = 71k584C = 73k285C = 75k086C = 76k887C = 78k788C = 80k689C = 82k5

90C = 84k591C = 86k692C = 88k793C = 90k994C = 93k195C = 95k396C = 97k

01D = 100k02D = 102k03D = 105k04D = 107k05D = 110k06D = 113k07D = 115k08D = 118k09D = 121k

10D = 124k11D = 127k12D = 130k13D = 133k14D = 137k15D = 140k16D = 143k17D = 147k18D = 15k19D = 154k

20D = 158k21D = 162k22D = 165k23D = 169k24D = 174k25D = 178k26D = 182k27D = 187k28D = 191k29D = 196k

30D = 200k31D = 205k32D = 210k33D = 215k34D = 221k35D = 226k36D = 232k37D = 237k38D = 243k39D = 249k

40D = 255k41D = 261k42D = 267k43D = 274k44D = 280k45D = 287k46D = 294k47D = 301k48D = 309k49D = 316k

50D = 324k51D = 332k52D = 340k53D = 348k54D = 357k55D = 365k56D = 374k57D = 383k58D = 392k59D = 402k

60D = 412k61D = 422k62D = 432k63D = 442k64D = 453k65D = 464k66D = 475k67D = 487k68D = 499k69D = 511k

70D = 523k71D = 536k72D = 549k73D = 562k74D = 576k75D = 590k76D = 604k77D = 619k78D = 634k79D = 649k

80D = 665k81D = 681k82D = 698k83D = 715k84D = 732k85D = 750k86D = 768k87D = 787k88D = 806k89D = 825k

90D = 845k91D = 866k92D = 887k93D = 909k94D = 931k95D = 953k96D = 976

01E = 1M02E = 1M0203E = 1M0504E = 1M0705E = 1M106E = 1M1307E = 1M1508E = 1M1809E = 1M21

10E = 1M2411E = 1M2712E = 1M313E = 1M3314E = 1M3715E = 1M416E = 1M4317E = 1M4718E = 1M519E = 1M54

20E = 1M5821E = 1M6222E = 1M6523E = 1M6924E = 1M7425E = 1M7826E = 1M8227E = 1M8728E = 1M9129E = 1M96

30E = 2M031E = 2M0532E = 2M1033E = 2M1534E = 2M2135E = 2M2636E = 2M3237E = 2M3738E = 2M4339E = 2M49

40E = 2M5541E = 2M6142E = 2M6743E = 2M7444E = 2M8045E = 2M8746E = 2M9447E = 3M0148E = 3M0949E = 3M16

50E = 3M2451E = 3M3252E = 3M453E = 3M4854E = 3M5755E = 3M6556E = 3M7457E = 3M8358E = 3M9259E = 4M02

60E = 4M1261E = 4M2262E = 4M3263E = 4M4264E = 4M5365E = 4M6466E = 4M7567E = 4M8768E = 4M9969E = 5M11

70E = 5M2371E = 5M3672E = 5M4973E = 5M6274E = 5M7675E = 5M976E = 6M0477E = 6M1978E = 6M3479E = 6M49

80E = 6M6581E = 6M8182E = 6M9883E = 7M1584E = 7M3285E = 7M586E = 7M6887E = 7M8788E = 8M0689E = 8M25

90E = 8M4591E = 8M6692E = 8M8793E = 9M0994E = 9M3195E = 9M5396E = 9M76

01F = 10M

18F = 15M

30F = 20M

Если Вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

sosnovskogo.net

Резисторы

Резисторы

Обозначение на схемах

а) обозначение, принятое в России и в Европе б) принятое в США

В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующим образом:

Обозначение по ГОСТ 2.728-74

Описание

Постоянный резистор без указания номинальной мощности рассеивания

Постоянный резистор номинальной мощностью рассеивания 0,05 Вт

Постоянный резистор номинальной мощностью рассеивания 0,125 Вт

Постоянный резистор номинальной мощностью рассеивания 0,25 Вт

Постоянный резистор номинальной мощностью рассеивания 0,5 Вт

Постоянный резистор номинальной мощностью рассеивания 1 Вт

Постоянный резистор номинальной мощностью рассеивания 2 Вт

Постоянный резистор номинальной мощностью рассеивания 5 Вт

Классификация резисторов

Резисторы являются элементами электронной аппаратуры и могут применяться как дискретные компоненты или как составные части интегральных микросхем. Дискретные резисторы классифицируются по назначению, виду ВАХ, характеру изменения сопротивления, технологии изготовления.

По назначению:

По виду вольт-амперной характеристики: линейные резисторы нелинейные резисторы

    • варисторы— сопротивление зависит от приложенного напряжения

    • терморезисторы— сопротивление зависит от температуры

    • фоторезисторы— сопротивление зависит от освещённости

    • тензорезисторы— сопротивление зависит от деформации резистора

    • магниторезисторы— сопротивление зависит от величины магнитного поля

По характеру изменения сопротивления:

  • постоянные резисторы

  • переменные регулировочные резисторы

  • переменные подстроечные резисторы

По технологии изготовления

  • Проволочные резисторы. Представляют собой кусок проволоки с высоким удельным сопротивлениемнамотанный на какой-либо каркас. Могут иметь значительную паразитнуюиндуктивность. Высокоомные малогабаритные проволочные резисторы иногда изготавливают измикропровода.

  • Плёночные металлические резисторы. Представляют собой тонкую плёнку металла с высоким удельным сопротивлением, напылённую на керамический сердечник, на концы сердечника надеты металлические колпачки с проволочными выводами. Иногда, для повышения сопротивления, в плёнке прорезается винтоваяканавка. Это наиболее распространённый тип резисторов.

  • Металлофольговые резисторы. В качестве резистивного материала используется тонкая металлическая лента.

  • Угольные резисторы. Бывают плёночными и объёмными. Используют высокое удельное сопротивление графита.

  • Интегральный резистор. Используется сопротивление слаболегированного полупроводника. Эти резисторы могут иметь большую нелинейность вольт-амперной характеристики. В основном используются в составе интегральных микросхем, где применить другие типы резисторов невозможно или не технологично.

Выпускаемые промышленностью резисторы одного и того же номинала имеют разброс сопротивлений. Значение возможного разброса определяется точностью резистора. Выпускают резисторы с точностью 20 %, 10 %, 5 %, и т. д. вплоть до 0,01 %. Номиналы резисторов не произвольны: их значения выбираются из специальных номинальных рядов, наиболее часто из номинальных рядовE6 (20 %), E12 (10 %) или E24 (для резисторов с точностью до 5 %), для более точных резисторов используются более точные ряды (например E48).

Резисторы, выпускаемые промышленностью характеризуются также определённым значением максимальной рассеиваемой мощности (выпускаются резисторы мощностью 0,125Вт 0,25Вт 0,5Вт 1Вт 2Вт 5Вт) (Согласно ГОСТ 24013-80 и ГОСТ 10318-80 советской радиотехнической промышленностью выпускались резисторы следующих номиналов мощностей, в Ваттах, Вт.: 0.01, 0.025, 0.05, 0.062, 0.125, 0.5, 1, 2, 3, 4, 5, 8, 10, 16, 25, 40, 63, 100, 160, 250, 500)

SMD-резисторы.

Три резистора разных номиналов для поверхностного монтажа (SMD) припаянные на печатную плату

Размеры и веса чип-резисторов

Типоразмер

Размер (мм)

Вес (гр/1000шт)

L

W

H

a

b

0201

0,60

0,30

0,25

0,12

0,15

0,15

0402

1,00

0,50

0,35

0,20

0,25

0,8

0603

1,60

0,80

0,45

0,30

0,30

2

0805

2,00

1,25

0,60

0,40

0,40

4

1206

3,20

1,60

0,60

0,50

0,50

10

1210

3,20

2,50

0,60

0,50

0,50

16

1812

4,50

3,20

0,60

0,50

0,50

27

2010

5,00

2,50

0,60

0,60

0,60

27

2512

6,40

3,20

0,60

0,65

0,60

45

Основные технические характеристики чип-резисторов



Тип

0201

0402

0603

0805

1206

1210

1812

2010

2512

Номинальная мощность при 70°C, Вт

0,05

0,063

0,1

0,125

0,25

0,25

0,5

0,5

1

Рабочее напряжение, max, В

15

50

50

150

200

200

200

200

200

Перегрузочное напряжение, max, В

30

100

100

200

400

400

400

400

400

Диапазон сопротивлений, E24, Ом

10 - 1М

1-2,2М

1-10М

1-10М

1-10М

1-10М

1-10М

1-10М

1-10М

Температурный диапазон

-55°C ... +125°C



резисторы с допуском 1% маркируются 4-мя цифрами. Номинал рассчитывается умножением первых трех цифр на 10 в степени равной четвертой цифре. *)Пример маркировки: 4422 это 442x102=44,2кОм

Резисторы с допусками 2%, 5% и 10% всех типоразмеров кроме 0402 маркируются 3-мя цифрами и рассчитываются умножением первых двух цифр на 10 в степени равной третьей цифре *)Пример маркировки: 242 это 24x102=2,4кОм

studfiles.net

Габариты и размеры SMD

Резисторы и конденсаторы

Код Метрическийкод Размер (дюйм) Размер (mm) Мощность *
01005 0402 0.016 × 0.008 0.41 × 0.20 1/32 W
0201 0603 0.024 × 0.012 0.61 × 0.30 1/20 W
0402 1005 0.04 × 0.02 1.0 × 0.51 1/16 W
0603 1608 0.063 × 0.031 1.6 × 0.79 1/16 W
0805 2012 0.08 × 0.05 2.0 × 1.3 1/10 W
1206 3216 0.126 × 0.063 3.2 × 1.6 1/8 W
1210 3225 0.126 × 0.1 3.2 × 2.5 1/4 W
1806 4516 0.177 × 0.063 4.5 × 1.6 1/4 W
1812 4532 0.18 × 0.12 4.6 × 3.0 1/2 W
2010 5025 0.2 × 0.1 51 × 2.5 1/2 W
2512 6432 0.25 × 0.12 6.3 × 3.0 1 W

* Используйте эти значения как только руководством, всегда консультируйтесь на спецификацию для точного значения.





SOD (small-outline diode) Диод малого размера

Код Размер (mm) Прим.
SOD-523 1.25 × 0.85 × 0.65
SOD-323 (SC-90) 1.7 × 1.25 × 0.95
SOD-123 3.68 × 1.17 × 1.60
SOD-80C 3.50 × 1.50 × ?





MELF (metal electrode leadless face) Металлический электрод безвыводное лицо

Наименование Код Размер (mm) Мощность Прим.
MicroMelf (MMU) 0102 L=2.2, Ø=1.1 1/5W 100V fit 0805
MiniMelf (MMA) 0204 L=36, Ø=1.4 1/4W 200V fit 1206
Melf (MMB) 0207 L=5.8, Ø=2.2 1W 500V





SOT (small-outline transistor) Транзистор малого размера

Код Размер (mm) Контакты
SOT-223 6.7 × 3.7 × 1.8 4 (3 + теплоотдачи площадку)
SOT-89 4.5 × 2.5 × 1.5 4 (центральный контакт подключен к теплопередачи площадку)
SOT-23 (SC-59, TO-236-3) 2.9 × 1.3/1.75 × 1.3 3
SOT-23-5 (SOT-25) 2.9 × 13/1.75 × 1.3 5
SOT-23-6 (SOT-26) 29 × 1.3/1.75 × 1.3 6
SOT-23-8 (SOT-28) 2.9 × 1.3/1.75 × 1.3 8
SOT-323 (SC-70) 2 × 1.25 × 0.95 3
SOT-353 (SC-88A) 2 × 1.25 × 0.95 5
SOT-363 (SC-88, SC-70-6) 2 × 1.25 × 0.95 6
SOT-416 (SC-75) 1.6 × 0.8 × 0.8 3
SOT-563 1.6 × 1.2 × 0.6 6
SOT-663 1.6 × 1.6 × 0.55 3
SOT-665 1.6 × 1.6 × 0.55 6
SOT-666 1.6 × 1.6 × 0.55 6
SOT-723 1.2 × 0.8 × 0.5 3 (плоскими выводами)
SOT-883 (SC-101) 1 × 0.6 × 0.5 3 (безвыводном)
SOT-886 1.5 × 1.05 × 0.5 6 (безвыводном)
SOT-891 1.05 × 1.05 × 0.5 5 (безвыводном)
SOT-953 1 × 1 × 0.5 5
SOT-963 1 × 1 × 0.5 6
 <<< Справочник

radioschema.ru

Маркировка SMD резисторов

Таблица кодов и значений smd резисторов

КодЗнач.КодЗнач.КодЗнач.КодЗнач.
R100.1Ω1R01Ω10010Ω101100Ω
R110.11Ω1R11.1Ω11011Ω111110Ω
R120.12Ω1R21.2Ω12012Ω121120Ω
R130.13Ω1R31.3Ω13013Ω131130Ω
R150.15Ω1R51.5Ω15015Ω151150Ω
R160.16Ω1R61.6Ω16016Ω161160Ω
R180.18Ω1R81.8Ω18018Ω181180Ω
R200.2Ω2R02Ω20020Ω201200Ω
R220.22Ω2R22.2Ω22022Ω221220Ω
R240.24Ω2R42.4Ω24024Ω241240Ω
R270.27Ω2R72.7Ω27027Ω271270Ω
R300.3Ω3R03Ω30030Ω301300Ω
R330.33Ω3R33.3Ω33033Ω331330Ω
R360.36Ω3R63.6Ω36036Ω361360Ω
R390.39Ω3R93.9Ω39039Ω391390Ω
R430.43Ω4R34.3Ω43043Ω431430Ω
R470.47Ω4R74.7Ω47047Ω471470Ω
R510.51Ω5R15.1Ω51051Ω511510Ω
R560.56Ω5R65.6Ω56056Ω561560Ω
R620.62Ω6R26.2Ω62062Ω621620Ω
R680.68Ω6R86.8Ω68068Ω681680Ω
R750.75Ω7R57.5Ω75075Ω751750Ω
R820.82Ω8R28.2Ω82082Ω821820Ω
R910.91Ω9R19.1Ω91091Ω911910Ω
КодЗнач.КодЗнач.КодЗнач.КодЗнач.
1021kΩ10310kΩ104100kΩ1051MΩ
1121.1kΩ11311kΩ114110kΩ1151.1MΩ
1221.2kΩ12312kΩ124120kΩ1251.2MΩ
1321.3kΩ13313kΩ134130kΩ1351.3MΩ
1521.5kΩ15315kΩ154150kΩ1551.5MΩ
1621.6kΩ16316kΩ164160kΩ1651.6MΩ
1821.8kΩ18318kΩ184180kΩ1851.8MΩ
2022kΩ20320kΩ204200kΩ2052MΩ
2222.2kΩ22322kΩ224220kΩ2252.2MΩ
2422.4kΩ24324kΩ244240kΩ2452.4MΩ
2722.7kΩ27327kΩ274270kΩ2752.7MΩ
3023kΩ30330kΩ304300kΩ3053MΩ
3323.3kΩ33333kΩ334330kΩ3353.3MΩ
3623.6kΩ36336kΩ364360kΩ3653.6MΩ
3923.9kΩ39339kΩ394390kΩ3953.9MΩ
4324.3kΩ43343kΩ434430kΩ4354.3MΩ
4724.7kΩ47347kΩ474470kΩ4754.7MΩ
5125.1kΩ51351kΩ514510kΩ5155.1MΩ
5625.6kΩ56356kΩ564560kΩ5655.6MΩ
6226.2kΩ62362kΩ624620kΩ6256.2MΩ
6826.8kΩ68368kΩ684680kΩ6856.8MΩ
7527.5kΩ75375kΩ754750kΩ7557.5MΩ
8228.2kΩ82382kΩ824820kΩ8158.2MΩ
9129.1kΩ91391kΩ914910kΩ9159.1MΩ


Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

viktorkorolev.ru

Резисторы и сопротивления. Бескорпусные смд резисторы



Добро пожаловать!

Комментарии и замечания пишите:

[email protected]









В настоящее время на передний план все более выдвигается наибрлее прогрессивная сегодня технология производства электроннрй аппаратуры — технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Специально для такой технологии был разработан широкий спектр миниатюрных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами. Использрвание SMD компонентов позволило автоматизиррвать процесс монтажа печатных плат.

номинальное сборках Основной ряд используемых SMD резисторов представлен зарубежными резисторами серии RMC, которые подробно описаны ниже. Из отечественных аналогов можно назвать резисторы типа Р1–12, имеющие номинальную рассеиваемую мощность 0,125 Вт, номинальные сопротивления ряда Е24 от 1 Ом до 6,8 МОм. Резисторы Р1–12 полностью соответствуют SMD резисторам в корпусе типовеличины 1206. На рис. 1.3 представлен внешний вид SMD резисторов, а в таблицах 1.11 и 1.12 приведены их геометрические размеры и основные технические данные. Типоразмеры SMD резисторов стандартизованы. Они обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов различных производителей приведены в табл. 1.13. корпусе сопротивления Рис. 1.3. Внешний вид SMD резисторов Таблица 1.11. Габаритные размеры SMD резисторов
Типоразмер EIA Размеры (мм)
L W Н D Т
0402 1,00 0,50 0,20 0,25 0,35
0603 1,60 0,85 0,30 0,30 0,45
0805 2,10 1,30 0,40 0,40 0,50
1206 3,10 1,60 0,50 0,50 0,55
1210 3,10 2,60 0,50 0,40 0,55
2010 5,00 2,50 0,60 0,40 0,55
2512 6,35 3,20 0,60 0,40 0,55
Таблица 1.12. Технические данные SMD резисторов
Тип 0402 0603 0805 1206 1210 2010 2512
Номинальная мощность, Вт 1/16 1/10 1/8 1/4 1/3 3/4 1
Температурный диапазон, °С -55 ... +125
Макс, рабочее напряжение, В 25 50 150 200 200 200 200
Макс, перегрузочное напряжение, В 50 100 300 400 400 400 400
Диапазон сопротивлений 1%, Е-96 5%, Е-24 100 Ом... 100 кОм 2 0м... 5,6 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм 10 Ом... 1 МОм 1 Ом... 10 МОм
Сопротивление перемычки, Ом - - <0,05 - - - -
Таблица 1.13. Обозначения SMD резисторов некоторых фирм-производителей
Типоразмер Фирма-производитель
AVX BECKMAN NEOHM PANASONIC PHILIPS ROHM SAMSUNG WELWYN
0603 CR10 BCR1/16 CRG0603 ERJ3 - MCR03 RC1608 WCR0603
0805 CR21 BCR1/10 CRG0805 ERJ6 RC11/12 MCR10 RC2012 WCR0805
1206 CR32 BCR1/8 CRG1206 ERJ8 RC01/02 MCR18 RC3216 WCR11206

rezistori.narod.ru

Каталог товаров
    Сайт создан партнерами 1С на сервисе 1C-UMI

    Подписаться на RSS

    .
