Многие люди до конца не понимают, какую функцию несет индивидуальное заземление частного дома, и какое большое значение имеет решение своевременно сделать контур заземления. На самом деле его главное предназначение — отвести опасное напряжение в землю на глубину. Такая необходимость появляется при неисправности домашних электроприборов, когда нарушена изоляция. То есть при поврежденной электропроводке вы обезопасите себя и других людей, проживающих в доме, от удара током, например, от посудомоечной машины. Согласно нормативам и ГОСТу, заземление в частном доме является обязательным и должно делаться еще на этапе строительства. Поэтому, покупая загородный коттедж или дачу, обратите внимание на наличие специального отвода. В случае его отсутствия, рекомендуется сделать контур заземления своими руками. Подобные работы выполняются быстро, к тому же для их реализации не потребуется сложных расчетов. Также для безопасности важна и молниезащита кровли. Если вы стоите перед выбором и думаете, нужно ли и можно ли обойтись без заземления для частного дома, не будем врать, что отсутствие контура заземления может привести к плачевным последствиям со смертельным исходом. Сделать заземление в доме очень важно. Помимо защитной функции вы обеспечите качественную работу бытовых приборов. Некоторые из них требуют прямого подключения к «земле» и имеют для этих целей соответствующие зажимы (духовой шкаф, микроволновая печь, стиральная машина). При несоблюдении вышеперечисленного микроволновая печь в процессе своей работы может испускать неправильный (опасный) уровень излучения. Стиральная машина, если до нее дотронуться влажными руками, бьется током. С духовкой дело обстоит также. А вот компьютерные системы при подключении напрямую к сделанной заземляющей шине способны работать быстро и практически «не виснуть». Еще одним положительным моментом заземления частного дома является увеличение скорости Интернета. Если постройка выполнена из дерева или другого горючего материала, в первую очередь продумайте, как правильно сделать заземление в частном доме, и не забывайте про заземление в подвале. Очень часто именно грозы с молниями провоцируют внезапные возгорания, а их притягивают многие элементы на участке. Поэтому в случае отсутствия заземления с громоотводом вы сильно рискуете. Заземление в частном доме своими руками 380 В и 220 В представляет собой монтаж двух разных сетей. В первом случае контур заземления будет неотъемлемым условием, а во втором можно будет обойтись без него стандартным занулением. Схема заземления состоит из таких звеньев: • в землю на глубину не менее одного метра забиваются три стальных круглых арматуры в форме Если перед тем как сделать заземление на даче своими руками, вы слышали советы о нецелесообразности применения в качестве соединительных элементов механизма обычных болтов, вам повезло. На самом деле болты имеют не очень хорошее свойство — быстро окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же соображений, не рекомендуется окрашивать рамку, краска не даст возможности току уходить в землю. Если без болтов обойтись никак не получается, размещайте их над уровнем почвы и хорошо зачищайте. Регулярно обрабатывайте детали токопроводящими средствами. Другим недорогим вариантом, чтобы обеспечить заземление ВРУ, будет обесточивание имеющейся проводки. Для этого совсем не обязательно ее демонтировать, все делается проще, достаточно просто отсоединить от счетчика, а другую проложить рядом. Что касается новых розеток с выключателями, их можно поставить на существующие места. Чтобы обновить коробки распределения, просто удалите оттуда ветхие провода. Имея под руками все самое необходимое, новая проводка собирается довольно быстро. Смена старой электропроводки, устройство заземления в частном доме и подключение к нему приборов требуют установки нового распределительного щита. Старые провода можно будет использовать лишь для питания бытовой техники с низкой мощностью. Капитальная реставрация электропроводов и монтаж заземления в частном доме, если он старый, — вариант дорогой и длительный. Поэтому чтобы оградить свое жилище от короткого замыкания с последующим возгоранием, лучше дополнить имеющуюся электросеть всего лишь кабелем заземления, который возможно уложить наружно в специальном коробе. Как сделать заземление в частном доме, а также как сделать контур, могут подсказать, например, доброжелательные друзья или соседи. Только, к сожалению, не все владеют информацией, которая позволяет осуществить данный процесс правильно. Так вот, заземление частного дома своими руками категорически запрещается производить на любые дюкеры, шлейфы, рампы, а также на водяные трубы, что особенно свойственно для радиолюбителей. Наличие пластика в разводке вашего жилища в разы умножает вероятность пробоя током. К тому же не полагается наружный вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе. Объяснить это можно тем, что любому металлу присущ определенный электрохимический заряд. Намокая снаружи, в силу погодных условий, создается гальваническая пара, которая приводит к электрокоррозии. Различные обработки, предназначенные для защиты, помогают лишь в сухих помещениях. Коррозия способна проникать даже под поверхностный слой заземлителя. Поэтому часто случается, что при поломке проводник моментально отгорает, когда как владелец дома уверен в его надежности и работоспособности. Еще одним очень важным моментом является то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, производить противопоказано. Это может грозить электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой остальные и помехи в работе будут проявляться у каждой из них. Согласно ПУЭ (Правила устройства электроустановок) контур заземления в частном доме должен быть дополнен молниеотводом. Наиболее актуально это для дачных домиков и загородных коттеджей. Как упоминалось выше, множественные колодцы и скважины для воды, а также неглубокое вкапывание поливочных труб – территории с идеальными условиями для удара молний. А так как подобные постройки по большей части деревянные, а подразделения пожарной охраны находятся за несколько десятков километров, пожар способен привести к выгоранию большого поселка всего лишь после удара одной молнии. Поэтому, если вы только приобрели участок со строением, тщательно обследуйте его и убедитесь есть ли заземление, а также молниезащита коттеджа. В случае отсутствия того и другого необходимо срочно принимать меры. Это позволит избежать большой опасности, которая может угрожать жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилье защитите от неожиданного возгорания во время грозы. Как вы уже знаете, заземление на даче своими руками и схема, по которой оно производится, совсем несложные. А чтобы сделать свой незамысловатый домашний громоотвод, понадобятся пара арматур. Они устанавливаются на крыше таким образом, чтобы выступали вверх от края конька приблизительно на полтора метра. Заземлить с контуром их можно с помощью стальной проволоки (от 6 мм) или шиной (16х4 мм). Рекомендованная ширина стальной шины не должна превышать 60 мм. Ее большие размеры могут привести к обратному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения обязательно производятся путем сварки. После того, как в доме своими руками сделан контур, многих интересует вопрос, как проверить заземление. Ведь очень важно убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления металлических связующих. Специалисты воспользовались бы профессиональными приборами, самому же определить уровень заземление коттеджа возможно с помощью меггера или электронного измерителя, которые лучше взять напрокат. При положительном результате сопротивление растекания вашего тока не должно превысить границу в четыре ома. Также используется народный метод определения грамотного подключения к «земле», он предполагает использование стандартной лампочки с мощностью, превышающей 100 Вт. Понадобится патрон с переноской, в него помещается лампа. Далее первый край подключается к фазе 220 В, а второй к контуру заземления в частном доме, который вы сделали своими руками. Исходящий полноценный свет от лампы скажет о верном подключении и качественно выполненных работах. В противном случае стоит проверить сварочные стыки и при необходимости выполнить их повторно. Иногда случается, что лампа не загорается вовсе, тогда тщательно осматриваются на цельность все схемы заземления для частного дома, и начинать здесь необходимо со щита. Подводя итог, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, подготовить специальный инструмент и электрооборудование. Что касается процесса сварки, тут можно приобщить любого, кто владеет сварочным аппаратом и определенными навыками. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также здесь важна глубина залегания проводов. Поэтому, если во всех этих деталях разобраться сложно, правильное заземление частного дома стоит доверить опытному электромастеру. Такой вариант окажется относительно дешевым, по сравнению с услугами любой фирмы, которая за большие деньги готова произвести заземление дома. Несмотря на это, стопроцентную гарантию на электробезопасность ни одна из них не дает. Теперь, зная все положительные моменты, вам решать, когда и как сделать заземление в частном доме, и стоит ли здесь обходиться только своими руками. electriktop.ru Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно. В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением. Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия. Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю. Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления. Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м. Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м. Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления. В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2. Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку. Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта. Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу. Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления. В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы. У готовых модульных систем заземления есть несколько существенных преимуществ: Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления. Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными. Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом. Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления. Первым делом определяем сопротивление одного стержня. Значение удельного сопротивления грунта для расчетов можно брать из таблицы. Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле: Значение сезонного климатического коэффициента можно брать из таблицы: Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле: Находим сопротивление растекания горизонт. заземлителя: Длину заземлителя находим по таким формулам: Теперь можно рассчитать сопротивление электродов: Окончательное количество электродов: Коэффициент спроса можно узнать из таблицы: Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м. Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу. Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение. Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника: Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается. Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром. Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью. strport.ru Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы. Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов: Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой. Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см. Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме. Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков. Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет. Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи. На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками. Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра. Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции. Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам: Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками. Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса. Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом. Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома. К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах. Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко. Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности. Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать? Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме. В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители. Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол. Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано. Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter. vseobelektrike.com Пользуясь сетью, которая не имеет защиты от воздействия электротока, жители рискуют попасть в опасную для жизни ситуацию, даже если проводка в деревянном жилище выполнена безукоризненно. Поэтому на вопрос, нужно ли заземление в частном доме, следует отметить функции, которые оно выполняет: Нужно отметить, что защитный контур представляет собой неотъемлемый компонент системы молниезащиты. Также возможно его применение в конструкциях, отвечающих за недопущение импульсного перенапряжения. Чтобы заземление частного дома своими руками и схема контура работали эффективно, важно определить месторасположение для установки заземляющих электродов. Поскольку их длина довольно внушительна, то есть риск повреждения трасс коммуникаций. Поэтому в этом случае есть смысл ознакомиться с планами их прокладки в горадминистрации. Кроме этого существует несколько правил, которые не стоит отвергать: В коттеджном строительстве в основном применяется система защиты TT, когда контур заземления изготовлен в индивидуальном порядке, а не от подстанции, как в TN-S-C. Такая конструкция весьма устойчива к повреждениям, но требует использования УЗО, без которого защита от поражения электротоком неэффективна. На нынешний день свою практичность доказали две конструкции заземлителей: Домовладельцам, интересующимся, как правильно сделать заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала. Передача потенциала в землю осуществляется по всей плоскости металлических электродов через частицы почвы и грунтовые воды. Такой принцип работает как при питающем напряжении 220 Вольт, так и в системах на 380 Вольт трехфазного типа. При сооружении конструкции учитываются многие факторы: от пористости грунта до уровня шероховатости металла. За основу расчета сопротивления протеканию тока через электроды берутся таблицы удельного сопротивления почв и геоморфологиеский профиль. Профессионалы пользуются трудами Карякина Р.Н. «Нормы устройства сетей заземления», где предоставлены все данные для вычисления многих параметров. На практике подробный расчет редко когда выполняется. Нужных результатов добиваются методом увеличения длины электродов или их числа. В большинстве случаев применяются профили из стали с сечением не менее 80 мм², для «нержавейки» показатель чуть меньше – 60-70 мм². Для изготовления своими руками любых схем заземления в частном доме нужно применять угловую сталь, двутавр или тавр. Главное, чтобы сечение электрода не имело замкнутой формы и контактировало бы с грунтом всеми сторонами. Для выполнения работ по организации заземляющего контура в загородном доме понадобятся следующий инструмент: Конструкция контура построена на принципе равнобедренного треугольника, со сторонами 1,2 м. Чтобы контур заземления соответствовал техническим нормам, следует применить следующие материалы: Важно! Заземляющая линия должна увеличиваться в сечении по направлению от щита к контуру. Например, если от щитка идет 6 мм², то полоса должна быть минимально 10 мм², а электроды – не менее 20 мм². После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса. Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые знают, как правильно сделать защитное заземление в частном доме, делают острие со скосами 30-35°. От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов: Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет на то, как правильно сделать защитное заземление в частном доме или коттедже. Определить сопротивление можно несколькими способами: Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет. stroimass.com О важности заземления электроприборов и всей сети, как об основополагающем принципе электротехнической защиты от поражения электрическим током говорилось много, нет нужды повторяться. Но стоит заметить, что в отношении отдельно стоящего частного дома есть ещё один весомый довод о необходимости заземления – это молниезащита здания, внутренних металлических конструкций, электросети и оборудования. От правильности расчёта, от скрупулезного и качественного выполнения всех работ зависит электротехническая и пожарная безопасность в доме. Поскольку заземление – это процесс, включающий в себя теоретические расчётные вычисления и практическое воплощение комплекса задуманных и изготовленных конструкций, то необходимо вначале составить подробный план действий. В первом пункте нужно определить, по какой системе будет выполнено заземление в частном доме своими руками. Исходя из возможного типа подведённых к фасаду здания линий электропередач, таких систем, доступных для самостоятельного воплощения может быть две: TN-С-S и TT. Система заземления ТТ Система заземления TN-C-S Подвод линии, как правило, воздушный, очень часто неизолированными проводниками, что свидетельствует о ненадёжности электроснабжения, заключающейся в большой вероятности обрыва ноля. Ввод в дом незапланированным алюминиевым проводом Иногда встречаются воздушные линии (ВЛ) выполненные самонесущим изолированным проводом (говорят СИП кабель), даже если он пятипроводный, то очень мала вероятность того, что в нём присутствует провод защитного заземления PE, чаще всего пятый проводник используется для уличного освещения. Ввод в дом с помощью провода СИП 2х16 Это значит, что ввод в дом выполнен по старой системе TN-С, и необходимо будет выполнить разделение совмещённого PEN провода на защитный PE, и рабочий ноль N. В черте города можно встретить подземный ввод, где заземление будет выполнено по TN-С-S или даже TN-S, то в этом случае достаточно сделать трёхпроводную электропроводку в доме. Допустим, ввод ВЛ, провода неизолированный. В ПУЭ говорится, что если нельзя обеспечить электротехническую безопасность обычными методами, то допускается применение системы TT, в которой контур заземления не связан с сетевым проводом PEN, соответственно безопасность заземлённого оборудования не будет зависеть от возможного обрыва ноля. Повторное заземление ЛЭП Поэтому, отвечая самому себе на вопрос: какую систему выбрать – нужно внимательно изучить систему электроснабжения, осматривая воздушные линии, пройтись от дома до самого трансформатора. Не нужно быть знатным электриком, чтобы оценить качество монтажа и обслуживания – порой в сельской местности линии электропередач находятся в крайне плачевном и убогом состоянии. Полоса повторного заземления Также нужно осмотреть, как близко от проводов растут деревья, не пересекаются ли ветки – во время сильного ветра как раз обломки древесины или упавшего целиком деревянного ствола становятся причиной аварий на линиях. Данный осмотр необходим для того, чтобы определиться: TN-C-S заземление выбрать, или TT. Если линии в удовлетворительном состоянии, за ними ухаживают, столбы бетонные и на них выполнено повторное заземление нуля, ВЛ выполнены СИП, то надёжней будет TN-С-S. Новая ЛЭП выполненная проводом СИП. Но, если, как говорится, электросеть «на ладан дышит», то уповать на защитные свойства совмещённого приходящего провода PEN не стоит, если в любой момент фаза может замкнуть на ноль, который тут же где-то у трансформатора отгорит, и по металлических заземлённых поверхностях дома будет «гулять» смертельное фазное напряжение. Если линии ненадёжны, то необходимо будет планировать заземление по TT системе. В независимости от выбранной системы заземления, расчет и выполнение заземлителя будет одинаковым, хотя в отношении TT необходимо будет проявить особую аккуратность, ведь будущее заземляющее устройство будет являться последним и единственным рубежом электротехнической защиты, без подстраховки с помощью совмещённого PEN провода. Интуитивно понятно, что провода заземляющего устройства (ЗУ) должны безопасно отвести кратковременный ток короткого замыкания и продолжительный ток, близкий к номинальному значению срабатывания защитного входного автомата. 6мм² — минимально допустимое значение поперечного сечения медного провода, соединяющего ЗУ и шину PE, которую ещё называют ГЗШ – главной заземляющей шиной. Точка соединения контура заземления с проводником минимального сечения 6 мм2 Если суммарные возможные входные токи больше, чем сможет выдержать провод с данным сечением, то его необходимо будет пересчитать согласно данным из таблицы. Есть два типа заземлителей: Не допускается использовать для заземления различные металлические конструкции заборов, оград, поручней, игровых площадок. Если использовать естественные заземлители нет возможности, то необходимо будет рассчитать количество искусственных заземлителей, выбрать способ их соединения, запастись металлопрокатом и электросваркой, чтобы заземление дома своими руками было выполнено максимально надёжно. Монтаж искусственного заземлителя из уголков стали и крепление проводником от ЗУ к шине PE В таблице указаны минимально допустимые размеры металлопроката, используемого для выполнения заземлителей. Далее нужно выбрать место установки заземлителей. Если грунт каменистый и не подходит для заземления, то копают траншею, засыпают подходящей почвой, утрамбовывают и устанавливают в неё заземлители. Чтобы растекание токов от заземлителей было максимально эффективным, грунт должен быть влажным, поэтому в сухую погоду данный грунт необходимо поливать, лучше раствором поваренной соли. Наглядный пример контура заземления частного дома Если сеть однофазная, и будет использоваться система TN-С-S, где основную функцию заземления будет выполнять приходящий по воздушной линии PEN провод, то можно ограничиться одним простейшим контуром, состоящим из нескольких штырей. Чтобы установить такой заземлитель, нужно прокопать траншеи ниже глубины промерзания грунта, вбить штыри в землю и надёжно проварить соединения прутков и полос. Такой контур заземления подходит для небольшого частного дома Ввод заземляющего контура в дом лучше сделать в виде полосы, и там уже соединить с медным проводом при помощи болтового соединения. Можно сделать линейный контур заземления, но его надёжность будет ниже из-за соединения штырей шлейфом.Более надёжным будет контур с двумя и больше группами заземлителей. Если ввод трёхфазный, или будет использоваться заземление системы TT, то необходим более надёжный контур, его схема выглядит как замкнутый вокруг дома горизонтальный заземлитель с группами вертикально вбитых штырей. Контур заземления по периметру здания Соединение с ГЗШ делается при помощи нескольких полос, приваренных в разных местах по всему контуру. Далее необходимо будет проверить металлосвязь и сопротивление выполненного контура. Так как сопротивление грунта зависит от приложенного напряжения (имеет нелинейную характеристику) то данные измерения нельзя провести при помощи обычного мультиметра. Для проверки необходимо будет пригласить специалиста электротехнической лаборатории с соответствующим оборудованием. Самые жёсткие требования предъявляются к заземлению нейтрали трансформатора, сопротивление ЗУ которого должно быть не более 2, 4, 8 Ом соответственно напряжениям измерения 660, 380, 220В трёхфазного тока, или 380, 220, 127В однофазного. Максимально допустимые значения сопротивлений заземлителей 15, 30, 60 Ом при соответствующих вышеприведённых измерительных напряжениях. Естественно, что чем меньше сопротивление, тем лучше. Для PEN провода ВЛ ПУЭ требует сопротивление 5, 10, 20 Ом – на эти значения (10 Ом для однофазной сети) можно ориентироваться, измеряя сопротивление заземления на ГЗШ. Как известно, PEN проводник в системе TN-С является одновременно нулевым рабочим и защитным заземляющим проводом. Его разделение на PE (жёлто зелёный провод, подключается к заземляющему контакту розеток) и N (подключить к силовым клеммам розетки) производят в точке повторного заземления на вводном распределительном устройстве, или по-простому: в электрощите. Таким образом, происходит процесс зануления шины PE, и повторного заземления PEN провода. Выдержки из ПУЭ 1.7 Разделение должно выполняться до узлов коммутации (защитного автомата, счётчика), и является возможным, если выполнены условия по сечению вводных проводов (10мм² медь, 16мм² алюминий). Правильно сделанное разделение PEN должно выглядеть так Разумеется, если идет речь о том, как сделать заземление на даче, то данная иллюстрация мало подходит, так как такой большой электрощит в дачном домике не требуется. Но зато наглядно видно, как должно осуществляться разделение PEN провода: Перемычка устанавливается, чтобы было удобно проводить различные измерения. Таким способом можно перейти от устаревшей TN-С системы заземления и оборудовать весь дом трёхпроводной или пятипроводной (трехфазная сеть) электропроводкой по системе TN-С-S, подключить трёхконтактные розетки, надёжно защитив домашнее электрооборудование от влияния помех и грозовых перенапряжений (понадобятся грозозащитные модули), а себя и всех обитателей дома от электрического поражения. Нужно помнить, что поскольку эффективность заземления зависит от погоды и времени года, то для электропроводки системы TT обязательным является применение УЗО, так как значения тока утечки через заземление может быть недостаточно, чтобы сработал защитный автомат. ПУЭ 1.7 Конечно, сделать заземление в квартире своими руками подобным способом разделения PEN провода будет нереально, так как доступ к ВРУ многоквартирного дома должны иметь только соответствующие службы. Заземление по системе TT является более реальным, но необходимо будет потратиться на длинный провод к заземляющему контуру, и как-то договориться о проведении земляных работ. Возможно, будет проще всем жильцам дома договориться, собрать деньги и заплатить специалистам, чтобы они перевели энергоснабжение дома на TN-С-S систему заземления. infoelectrik.ru При монтаже заземления к электродам привариваются три уголка длиной 1,5 метра Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубже 1 м. В противном случае емкость дома может стать выше, чем емкость контура, что приведет к возникновению и росту избыточного тока внутри сети. А это, в свою очередь, может серьезно повредить находящееся в доме электрическое оборудование. Хорошее заземление должно постоянно увеличиваться в сечении. Например, если площадь сечения проводника, который уходит от распределительного щита составляет 5 мм², то сечение ленты должно быть вдвое больше, а вбитых в землю штырей – вдвое больше, чем ленты. Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть. Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю. Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния. Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Почему? Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом. В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара. piloramovo.ru Энергообеспеченность нашей жизни возрастает с каждым годом. Появляются новые все более мощные бытовые приборы, и все чаще возникают вопросы — как сделать заземление в доме, на даче своими руками и как правильно подключить заземление. Недавно о заземлении электроприборов речь шла разве только на каких-то производственных объектах, магазинах, а сейчас контур заземления далеко не праздная коммуникация для обычного жилого или дачного дома и сделать его можно своими руками.Содержание1. Подключение провода заземления.2. Контур заземления своими руками.3. Советы по устройству контура заземления своими руками.4. Вопросы по устройству заземления (контура заземления).
Если вы интересуетесь, как сделать контур заземления своими руками, то у нас для вас две новости, хорошая — устройство контура заземления работа не сложная, плохая — что бы узнать, правильно ли сделан контур, необходим специальный прибор — омметр, замеряющий сопротивление выполненного изделия. Покупать этот прибор для использования один раз бессмысленно, да и стоит он недешево. Выходом может послужить обращение в специализированную фирму или к знакомому электрику, как минимум, вам подскажут в каком направлении двигаться. Или взять на время, у кого-нибудь омметр с соответствующими приспособлениями — обычно это два электрода разносимые на расстояние до 25 метров, между которыми и контуром собственно и делаются замеры. Произвести замер не сложно, у вас на это уйдет вряд ли больше часа, с учетом времени нужного на изучение инструкции к прибору. Контур заземления в самом простом и обычно достаточном для заземления частного дома, (дачи) варианте, представляет собой три стальных электрода вбитых на глубину полтора — два метра. Между собой эти электроды соединяются на сварке с помощью стальной полосы 40 х 4 мм, в крайнем случае, арматурой диаметром 12 — 14 мм. К одному из этих стержней — электродов, приваривается болт с гайкой, к которому будет прикрепляться провод заземления. Иногда, если контур выносится на небольшое (три — пять метров) расстояние от дома, соединение контура и щита учета выполняется такой же металлической полосой. В этом случае, полоса обычно крепится к щиту болтом диаметром не менее 10 мм. При этом к полосе болт должен быть приварен. Кстати, что бы не экспериментировать, можно не полениться и сходить в ближайшее энергоуправление и, не заходя в высокие кабинеты, поговорить с дежурными электриками, какие характеристики контуров заземления обычны для вашего региона. Сейчас в продаже имеются различные типы готовых комплектов для устройства контура заземления. Как правило, это стальные омедненные электроды, собираемые на резьбовых соединениях. Эффективность такого набора высока, но к сожалению и цена еще выше! Есть одна хитрость при устройстве заземления на даче или в загородном доме — даже если грунты с точки зрения устройства заземления выглядят очень плачевно (примером таких грунтов могут служить супеси, мергели, известняки, песчаные грунты, грунты, имеющие низкую влажность), электропроводность их можно повысить. Для этого в месте устройства контура, в грунте сверлят несколько скважин, в которые заливают крепкий соляной раствор. Устраивая заземление в доме или на даче, иногда электроды не забивают, а закладывают в предварительно пробуренные скважины. В этом случае, после монтажа электродов, заполнить скважины можно грунтом (предпочтительно суглинком), смешанным с солью. Эти мероприятия достаточно хорошо снижают сопротивления вашего заземляющего контура, но, к сожалению и не менее хорошо содействуют коррозии электродов. Тем не менее, даже в этом случае контур заземления сделанный своими руками прослужит вам долгие годы, обеспечивая безопасность для вас и ваших близких. Так же на сайте есть информация о том как сделать зануление, установить розетки и выключатели, устроить проводку. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому! chonemuzhik.ruКак сделать правильное заземление в частном доме 220В и 380В своими руками. Как сделать заземление в частном доме на 380 вольт
Как сделать правильное заземление в частном доме 220В и 380В своими руками
Общие сведения
Звенья контура заземления
треугольника;• полосой шириной 30-50 мм с помощью сварки арматуры соединяются;• получившийся контур заземления подключается к счетчику.Заземление в частном доме своими руками
Как заземлить правильно
Специальные молниеотводы

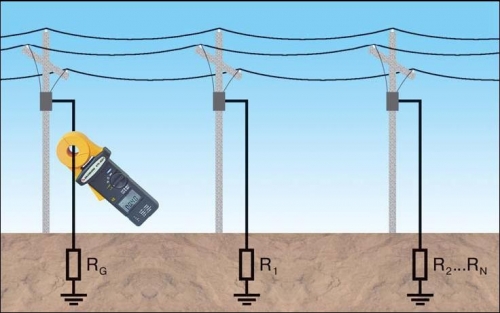

Как измерить заземление
Заземление дома своими руками | Строительный портал
Для чего необходимо защитное заземление
Что собой представляет контур заземления
Контур заземления из черного металлопроката
Модульные системы заземления
Как произвести расчет заземления
Как сделать заземление в частном доме своими руками
Заземление в частном доме своими руками 220в, как сделать
Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.
Устройство заземления на улице у дома
Подключение в электрическом щите
Подключение контура по схеме TN-C-S
Подключение по схеме TT
Проверка заземления
Полезные советы
Заключение по теме
Grounding: как правильно сделать заземление в частном доме и схемы контуров
Грамотно продуманный заземляющий контур – характерный признак высококачественной и продуманной системы энергообеспечения. Его конструкция довольно примитивна, а вот практическая польза – бесценна. Для самостоятельного изготовления системы нужно совсем мало усилий, а правильное исполнение станет гарантией ее многолетней эксплуатации и вашей безопасности. Вопрос №1: а нужно ли заземление в частном доме или коттедже?
Многие домовладельцы продолжают игнорировать элементарные правила электробезопасности. Аргументация таких лиц удивляет: раньше никто не делал заземляющих мероприятий, и ничего страшного не произошло. Во-первых, прежде не было такого количества бытовых приборов, во-вторых, появились документы, например, ПУЭ, в которых изложены основные требования по электробезопасности.
Где разместить контур?
Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение
Сопротивление грунтов и методика расчета электродов
Инструмент и материалы
Технология: как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?
Проверка параметров заземляющего контура
Как сделать заземление в частном доме правильно ?
Приступая к действию
Выбор будущей системы заземления
Провод заземляющего устройства
Но провода ЗУ – как раз такой случай, что чем толще – тем лучше характеристики сопротивления и механическая надёжность. Использовать алюминиевые провода для соединения заземлителя и ГЗШ нежелательно, так как не допускается его прокладывать в земле без защитной изоляции, к тому же на клеммах будет происходить коррозия из-за гальванических процессов.Расчёт заземлителя
Установка заземлителей
Проверка качества заземления
Разделение PEN проводника на рабочий ноль и провод заземления
Итоги
Похожие статьи
220В и 380В — Пилорамово
Чем заземление отличается от громоотвода
Как сделать контур заземления, заземление дома, на даче своими руками | "Советы Хозяевам"
Подключение провода заземления
При подключении электрических приборов к каждой розетке, помимо проводов питания (в быту применяется однофазный переменный ток, соответственно провода будут «ноль» и «фаза»), необходимо подвести и третий провод. Если нулевой и фазный провод имеют свое начало на щите учета, то третий провод, провод заземления подключается непосредственно к контуру заземления. Распределительный щит при этом, заземляется в первую очередь.Контур заземления своими руками
Разноска электродов в зависимости от вида грунта может колебаться от метра до трех. В общем виде, чем более грунт насыщен водой, тем ближе можно ставить электроды и тем на меньшую глубину их можно забивать.Советы по устройству контура заземления своими руками
