Блок питания 12 Вольт 3 Ампера. Обман ровно в 3 (три) раза. Из 3 вольт 12 вольт

DC-DC преобразователь 12>3 Вольт | all-he

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

DC DC преобразователь 12>3 Вольт

Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода. Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом. Ни в коем случае не стоит использовать диоды с барьером Шоттки, на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.

DC DC преобразователь 12>3 Вольт

После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.

DC DC преобразователь 12>3 Вольт

Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.

DC DC преобразователь 12>3 Вольт

Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники — планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

all-he.ru

Автомобильный преобразователь напряжения с 12 вольт на 5 вольт

Всем хорошо известно, что номинальное бортовое напряжение легковых автомобилей составляет 12 вольт. Может в некоторых случаях оно может быть 24 вольта, поскольку аккумуляторы на такое напряжение тоже встречаются, но мы об этом не знаем:)…Однако напряжение 12 вольт не всегда является подходящим для многих электронных устройств, где применяется цифровая логика. Исторически сложилось так, что большинство логических микросхем работают с напряжением 5 вольт. Именно это напряжение зачастую и обеспечивается в машине с помощью зарядных устройств, адаптеров, стабилизаторов… Кстати, о таком зарядном устройстве мы уже рассказывали в одной из наших статей «Зарядной устройство на 5 вольт для применения в машине». Если сказать более того, то по сути, эта статья является неким продолжением приведенной нами статьи выше, с одним лишь исключением. Здесь будут собраны все возможные варианты обеспечивающие преобразование 12 вольт в 5 вольт. То есть мы разберем и относительно бесперспективные варианты на резисторах и транзисторе и поговорим о микросборках и схемах с использованием ШИМ, для реализации преобразователей напряжения в машине с 12 на 5 вольт. Итак, начнем.

Как из 12 вольт сделать 5 вольт с помощью резисторов

Использование резистора для снижения питающего напряжения нагрузки это один из самых «неблагодарных» способов. Такое заключение можно сделать даже из самого определения резистора. Резистор - пассивный элемент электрической цепи, обладающий определенным сопротивлением для электрического тока. Здесь ключевым будет слово «пассивный». Действительно, такая пассивность не позволяет гибко реагировать на изменения напряжения, обеспечивая стабилизацию питания для нагрузки. Второй минус резистора это его относительно небольшая мощность. Применять резистор, более чем на 3-5 Ватт смысла нет. Если необходимо рассеять большую мощность, то резистор будет слишком большим, а ток при рассеиваемой мощности не трудно посчитать. I=P/U=3/12=0,25 А. То есть 250 мА. Этого явно не хватит ни на видеорегистратор, ни навигатору. По крайней мере, с должным запасом. Все же ради интереса и ради тех, кому надо небольшой ток и нестабилизированное напряжение мы посчитаем и этот вариант. Так напряжение бортовой сети машины (автомобиля) 14 вольт, а надо 5 вольт. 14-5=9 вольт, которые надо сбросить. Ток скажем ток нагрузки будет те же 0,25 А при 3 Ваттном резисторе. R=9/0.25=36 Ом. То есть можно взять 36 Омный резистор при токе потребления нагрузки 250 мА и на ней получится питающее напряжение 5 вольт. Теперь давайте поговорим о более «цивилизованных» вариантах преобразователя напряжения с 12 на 5 вольт.

Как из 12 вольт сделать 5 вольт с помощью транзистора

Эта схема на транзисторе не самая простая в производстве, но при этом самая простая в функциональности. Сейчас мы говорим о том, что схема не защищена от короткого замыкания, от перегрева. Отсутствие такой защиты является неким недостатком. Актуальность этой схемы можно отнести к еще тем временам, когда не существовало микросборок (микросхем), преобразователей. Благо сейчас энных уйма и этот вариант, как и предыдущий, можно рассматривать также как один из возможных, но не предпочтительных. Самым большим плюсом относительно варианта с резисторами будет активное изменение сопротивления, за счет применяемого стабилитрона и транзистора. Именно эти радиоэлементы способны обеспечит стабилизацию. Теперь обо всем подробнее.

Первоначально транзистор закрыт и не пропускает напряжение. Но после прохождения напряжения через резистор R1 и стабилитрон VD1 он открывается на уровень соответствующий напряжению стабилитрона. Ведь именно стабилитрон обеспечивает опорное напряжение для базы транзистора. В итоге, транзистор всегда открыт (закрыт) прямо пропорционально входному напряжению. Именно так обеспечивается снижение напряжения, а также его стабилизация. Конденсаторы выполняют функцию неких «электрических буферов», в случае резких скачков и провалов. Это придает схеме больше стабильности. Итак, схема на транзисторе вполне работоспособна и применима. Ток для питания нагрузки здесь будет уже гораздо больше. Так скажем для транзистора указанного в схеме КТ815, это ток 1,5 А. Этого уже вполне достаточно, чтобы подключить навигатор, планшет или ведеорегистратор, но не все сразу!

Как из 12 вольт сделать 5 вольт с помощью микросхемы

На смену транзисторным сборкам пришли микросхемы. Их плюсы очевидны. Здесь и электронщиком совсем не надо быть, можно все собрать без представлений, как и что работает. Хотя даже специалист не скажет, что же вшил в корпус производитель той или иной микросхемы, коих развелось на нашем рынке великое множество. Это собственно на руку нам, мы можем выбрать лучшее, за меньшие деньги. Также плюсами микросборок будет использование всевозможных защит, которые были недоступны в предыдущих вариантах. Это защита от КЗ и от перегрева. Как правило, это по умолчанию. Теперь давайте разберем подобные примеры.

Применения таких микросборок оправдано для случая, если вам необходимо питать одно из устройств, так как питающий ток соизмерим с предыдущим вариантом, порядка 1,5 А. Однако ток также будет зависеть и от корпуса сборки. Ниже приведены те же микросхемы, но в других типах корпусов. В этих случаях ток питания будет порядка 100 мА. Это вариант для маломощных потребителей. В любом случае ставим на микросхемы радиаторы.

Итак, в случае подключения нескольких устройств, придется подключать микросборки параллельно, по одной микросхеме на каждое устройство. Согласитесь, сто это не совсем корректный вариант. Здесь лучше идти по пути увеличения выходного тока питания, и повышения КПД. Именно этот вариант нам предлагают микросхемы с ШИМ. О нем далее...

Как из 12 вольт сделать 5 вольт с помощью микросхемы с ШИМ

Очень кратко и непрофессионально расскажем о широтно-импульсной модуляции. Вся ее суть сводится к тому, что питание осуществляется не постоянным током, а импульсами. Частота импульсов и их диапазон подбирается таким образом, чтобы питающая нагрузка воспринимала питание, словно ток постоянен, то есть не было отклонений в работе, отключений, миганий и т.д. Однако за счет того, что ток импульсный, и за счет того что он прерывистый, все элементы схемы работают уже со своеобразными «перерывам на отдых». Это позволяет сэкономить на потреблении, а также разгрузить рабочие элементы схемы. Именно из-за этого импульсные блоки питания и преобразователи такие маленькие, то такие «удаленькие». Использование ШИМ позволяет повысить КПД схемы до 95-98 процентов. Поверьте это очень хороший показатель. Итак, приводим схему для преобразователя с 12 на 5 вольт использующего ШИМ.

Вот так она выглядит "вживую".

Более подробно об этом варианте все в той же статье про зарядное устройство на 5 вольт, которое мы упоминали ранее.

Подводя итог о преобразователе напряжения с 12 на 5 вольт

Все схемы и варианты преобразователей, про которые мы вам рассказали в этой статье, имеют право на жизнь. Самый простой вариант с резистором будет незаменим для варианта, когда вам необходимо подключить что-то маломощное и не требующее стабилизированного напряжения. Скажем пару светодиодов, подключенных последовательно. Кстати, о подключении светодиодов к 12 вольтам, вы можете узнать из статьи «Как подключить светодиод к 12 вольтам». Второй вариант будет уместен тогда, когда преобразователь вам нужен уже сейчас, а времени или возможности, сходить в магазин, нет. Найти транзистор и стабилитрон можно практически в любой технике под списание. Применение микросхем один из наиболее распространенных вариантов на сегодняшний день. Ну, а микросхемы с ШИМ это то, к чему все и идет. Именно так видятся наиболее перспективные и выгодные варианты преобразователей напряжения с 12 на 5 вольт. Последнее по хронологии статьи, но не по информативности нам хотелось напомнить о том, как должно подключаться питание к USB разъемам, будь то mini, micro разъемы.

Теперь вы сможете не только выбрать и собрать нужный вам вариант преобразователя, но и подключить его вашему электронному девайсу через разъем USB, ориентируясь на принятые стандарты питания.

autosecret.net

Недорогое зарядное устройство 12.6 Вольта 3 Ампера

Буквально совсем недавно я выкладывал пару обзоров зарядных устройств, но так получилось, что случайно ко мне попало еще одно. К сожалению оно также на 12.6 Вольт (3S сборка литиевых аккумуляторов), но я решил, что обзор может быть полезен из-за низкой цены. Увы, не все так, как хотелось бы, но об этом уже в обзоре.

Было заказано 10 штук зарядных устройств, на момент заказа цена была $8.13, то ли акция была, то ли продавец цену сейчас поднял, не знаю. Чтобы не было проблем с таможней, заказал двумя заказами. Любопытно что упаковки были разные, видно коробки были те, что попались под руку, но упаковано было плотно.

В любом случае пришло все, каждое зарядное упаковано в отдельную картонную коробку, кабели лежали отдельно.

В комплект входит собственно зарядное устройство и кабель питания.

Из десяти кабелей один попался с вилкой у которой плоские штыри, хотя в заказе было указано — EU. Не критично, но неприятно. А вот второй нюанс куда интереснее. В описании лота указано — Liitokala 12.6 В 3A зарядное устройство. Если насчет 12.6 и 3 все понятно, то вот насчет Литокала возникли некоторые вопросы. В принципе, насколько мне известно, Литокала не производит подобных зарядных устройств. Но на зарядных устройствах присутствует наклейка Liitokala, причем оригинально, в одной коробке были, в другой нет. Хотя если смотреть на фото, то можно понять, что разницы между ними никакой нет, вернее разница только в наклейке.

Корпус — привычный «брусок» черного цвета, на одной стороне расположен разъем подключения кабеля питания, на другой кабель для подключения к потребителю. Разъем 5.5/2.1мм. Со стороны кабеля находится светодиод индикации режима работы.

Но меня интересовало это зарядное не только само по себе, а и в сравнении с тем, что я обозревал ранее. Напомню, зарядное устройство с теми же заявленными характеристиками, 12.6 Вольта 3 Ампера, на вид также почти такое же, корпус чуть больше. Ссылка на обзор, чтобы понимать о чем идет речь.

Справа обозреваемое, слева то, что я разбирал ранее. Даже здесь видны некоторые отличия.

Зарядные устройства я покупал не себе, потому перед разборкой пришлось спросить товарища, не против ли он, если я его разберу для обзора, так как половинки корпуса склеены. Возражений не последовало, потому разобрал.

Внутри отличий гораздо больше. Как минимум у предыдущего трансформатор имеет магнитопровод большего размера, на фото это не так заметно, мешает скотч. Хуже изоляция радиаторов, вернее она есть в небольшом количестве только на радиаторе транзистора.

Ну а входной фильтр. Справа обозреваемый экземпляр, диодный мост попроще, дросселя нет, предохранитель обычный.

На выходе ситуация немного лучше. Хотя нет, точнее сказать — не сильно отличается от предыдущего, также два конденсатора и также нет дросселя по выходу. И кстати, как и у предыдущего есть место под вторую диодную сборку.

Вынимаем плату из корпуса для более тщательного осмотра, так как еще при первом взгляде мне показалось, что отличий больше.

1. Входные диоды 1N4007, фильтр отсутствует, зато конденсатор емкостью 82мкФ. Даже с учетом что реальная емкость китайских конденсаторов обычно занижена, все равно нормально для зарядного мощностью 35-40 Ватт. 2. Транзистор 8N65, вполне нормально для такой мощности. 3. Помехоподавляющий конденсатор правильный, потому безопасность в основном упирается упирается в отсутствие изоляции радиаторов и защитных прорезей в плате. 4. Выходная диодная сборка 10 Ампер 100 Вольт, нормально как по напряжению, так и по току. Конденсаторы 1000мкФ 25 Вольт, также вопросов особо нет, за исключением их «безродности».

На удивление плата спаяна даже аккуратно, конечно ей далеко до фирменных устройств, но в целом нормально. Защитныз прорезей нет, но расстояние между «горячей» и «холодной» сторонами довольно неплохое.

Первичная сторона блока питания. На всякий случай, если кому-то придется ремонтировать подобное зарядное.

А вот и первый косяк. Хотя по большому счету я даже не знаю как корректно назвать то, что я увидел. Сверху на плате виден желтый помехоподавляющий конденсатор Х класса, так вот он не участвует в процессе. Не, ну бывает что паяют перемычки вместо дросселя, я уже к этому давно привык, но впаять конденсатор и не использовать его. На фото я обозначил как запаян термистор и предохранитель, видно что конденсатор (справа) ни с чем не соединен. Странное решение :)

Как и в прошлый раз меня куда больше интересует вторичная сторона, так как первичная обычно имеет настолько маленькие отличия от других, что ее уже можно по памяти рисовать. Как и предыдущие зарядные устройства, схема основана на операционном усилителе LM358, никаких «умных» контроллеров и в помине нет.

Вся электроника это ШИМ контроллер 6853K09, его подключение идентично контроллерам — 63D39, 63D12, и все они очень похожи на FAN6862. А также ОУ LM358, классика дешевых зарядных устройств.

Перечертил схему, хотя в данном случае по сути это компиляция из схемы блока питания, и предыдущего зарядного устройства 12.6 Вольта 1 Ампер, которые я описывал ранее, но с некоторыми отличиями. Позиционные номера компонентов совпадают со схемой, по крайней мере в большинстве случаев :)

Сходство выходной части ну очень большое со схемой этого зарядного, а в какой то мере схема даже проще. Но в любом случае обе схемы гораздо проще, чем у предыдущего варианта 3 Ампера зарядного. Там было двойное питание и при желании можно было получить почти нулевое потребление когда зарядное не подключено к сети.

Схемотехника выходной части также примитивна, синий — стабилизация напряжения, красный — тока, оранжевый — индикация, зеленый — опорное напряжение. Это один из самых простых вариантов зарядных устройств, проще только на базе LM317 или резистора, но второй вариант не используется с литиевыми батареями (по крайней мере попадается крайне редко).

Первые тесты по моей методике тестирования зарядных устройств. 1. Выходное напряжение на холостом ходу заметно завышено, примерно по 40мВ на элемент. Это означает, что каждый элемент будет заряжаться до 4.24, а не до 4.20 Вольта. В таком варианте больше шансов получить срабатывание платы защиты аккумуляторной сборки. У предыдущего варианта было 20мВ превышение. 2. Собственный ток потребления без сети составляет 11мА, у предыдущего 7мА, а у 1А версии 14мА. Но у предыдущей версии 3 Ампера можно этот ток заметно снизить, у обозреваемого это сделать заметно сложнее, хотя и реально. 3. Ток заряда 3.23 Ампера, что почти на 10% больше заявленного. По большому счету ничего страшного в этом нет, просто аккумуляторы зарядятся чуть быстрее, но в моем случае повышенный ток «вылез боком». 4. Переключение индикации с красного на зеленый происходит при 359мА, что немного больше чем стандартная 1/10 от исходного тока. Не критично. 5, 6. Ток заряда через 5 и через 10 минут после срабатывания индикации. Как и следовало из схемы, данное зарядное не умет отключать аккумуляторы по завершении процесса, продолжая оставлять их под током. Для типичного сценария зарядил/отключил это неважно, но на неделю я бы не стал оставлять. Кроме того, при использовании аккумуляторных сборок, тем более в связке с подобным зарядным устройством, обязательно применение плат защиты, которые контролируют переразряд и перезаряд аккумуляторов. Применение балансира желательно, но не обязательно.

Следующий тест под нагрузкой, как всегда проверяем две вещи: 1. Нагрев. 2. Уход напряжения после прогрева.

Электронная нагрузка в таком тесте подключается до шунта чтобы зарядное не переходило в режим стабилизации тока (хотя в итоге все равно светил красный индикатор), и ток нагрузки выбирается таким, какой был измерен в предыдущем тесте.

Напряжение после получасового прогрева заметно убежало от исходного. Конечно по завершении заряда падает и нагрев, но сначала зарядное доведет напряжение батареи до 12.7 Вольта, а после остывания снизит до 12.68. Хотя стоп, почему снизит, без нагрузки на выходе было 12.72, потому даже скорее повысит. Жаль нет подстроечного резистора для коррекции.

На графике виден уход напряжения при нагреве. У предыдущего 3 Ампера зарядного уход был 0.005 Вольта! Как говорится — почувствуйте разницу.

С нагревом также картина не очень веселая. Сначала температура корпуса и компонентов после получасового прогрева.

А теперь через 1 час 14 минут. Самая высокая температура зарегистрирована в районе обмотки трансформатора, более 100 градусов. Я бы не сказал что все так уж плохо, так как зарядное работает обычно час-два, максимум три, дальше обычно аккумулятор заряжается и нагрев падает. Кроме того, на начальном этапе нагрев будет немного меньше, так как выходная мощность зарядного меньше. Например на каждом аккумуляторе 3.8 Вольта, в сумме выходит 3.8х3х3.2=36,5 Ватта, а почти в самом конце заряда (в этом режиме я проводил тест) — 4,2х3х3,2=40,3, на 10 процентов больше.

Температура отдельных компонентов в конце теста — Входной диодный мост — 74.5 Высоковольтный транзистор — 86.3 Трансформатор — 94.8 Обмотка трансформатора — 102.8 Выходная диодная сборка — 99.9 Выходные конденсаторы — 82.4

Термограмма с двух ракурсов.

На мой взгляд проблема перегрева кроется в нескольких вещах и первая — малый запас по мощности трансформатора. Вторая — завышенный выходной ток, почти 10% это немало. Я считаю, что стоит снизить его хотя бы до заявленного значения, а в идеале опустить до 2.8 Ампера. В таком варианте работать должно нормально. Как и в прошлый раз (в обзоре 1 А зарядного) я советую изменить номиналы делителя. В данном случае либо увеличить R20, либо уменьшить R24. Так как уменьшить проще чем увеличить, то лучше сделать именно так, например припаяв параллельно резистор номиналом 10-20кОм. Чем меньше сопротивление резистора, тем меньше будет выходной ток.

Пользуясь все той же программой я выяснил, что напряжение на выходе делителя составляет 169мВ, при таком напряжении на шунте, выходной ток составляет 3.25А, чтобы получить ток 3 Ампера надо параллельно припаять резистор на 18 кОм, для тока 2.8 Ампера резистор будет 9.1 кОм.

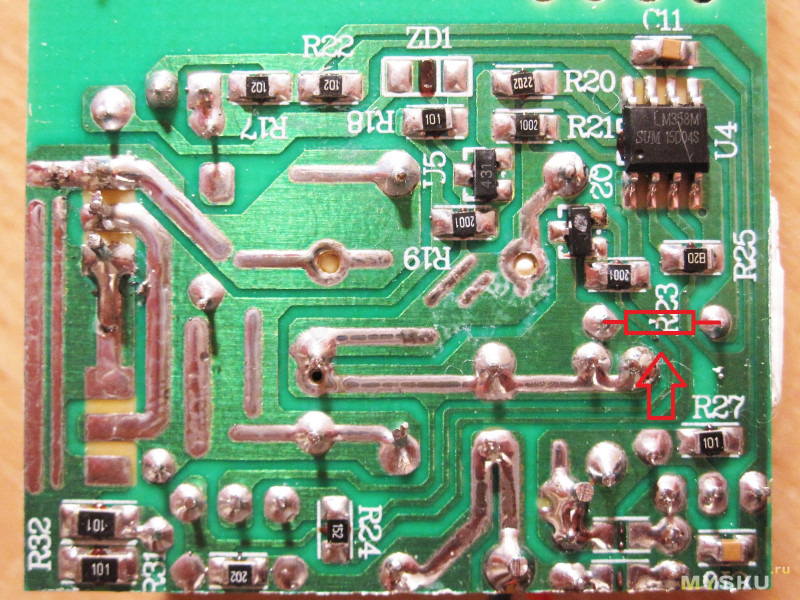

Так как нижний резистор делителя установлен с другой стороны платы и попутно залит силиконом, то я дополнительно показал на плате где его контакты.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Выводы просты. Главное преимущество данного зарядного — цена, дешевле мне пока не попадалось. Как вы понимаете, цена определяется обычно качеством сборки и работы. А в данном случае производитель явно экономил почти на всем. Но даже в таком варианте зарядное работает, но я бы советовал его немного доработать. Сама по себе доработка проста, самая большая сложность это аккуратное вскрытие. В любом случае, к Литокале данные изделия имеют примерно такое же отношение как я к балету :) Вообще я снимал видео, но оно имеет отношение не только к данному зарядному устройству, а скорее является сводным для трех зарядных устройств сразу. Если коротко, то мне больше понравилось предыдущее 3 Ампера зарядное устройство. Оно конечно также не имеет автоматического отключения зарядного тока, но по крайней мере оно работает заметно лучше и сделано более правильно.

Вот и все. Надеюсь что обзор был полезен, как всегда жду комментариев и вопросов.

mysku.ru

Блок питания 12 Вольт 3 Ампера. Обман ровно в 3 (три) раза

Небольшой обзор с измерениями, фотографиями, взвешиванием и расчлененкой. И для нетерпеливых — к покупке не рекомендуется. Рабочий ток занижен в три раза. Выдает только 1 Ампер. Кому интересно читаем дальше. Понадобился мне для одной планируемой самоделки блок питания напряжением 12 В и током максимум ампера 2. Но нужен и запас и кто его знает какие у китайцев амперы. Поэтому был заказ блок питания 12 В на ток 3 А.

Скриншот заказа

Заказан 31 января, а получен как раз на праздник 23 февраля.

Измерил напряжение на холостом ходу — 12,13 В.

А выдаваемый ток измерить поленился. Подтвердил получение товара и убрал его в ящик. Т.к. я уже писал, что блок питания покупался с расчетом на будущее. И только 26 марта решил посмотреть — как там у китайцев амперы такие же как и везде. Ан нет — у них ровно в три раза меньше. Но последняя дата открытия спора 10 марта. Увы сам проспал. Но дополнил отзыв на товар с описанием проблемы. Написал продавцу, но думаю это впустую. Сам виноват! Поэтому проверяйте товар!Первая проверка: сопротивление нагрузки 3,9 Ом, при напряжении 12 В, ток должен быть 3,07 А.

При измерении ток 1,282 А, напряжение упало до 5,15 В.Вторая проверка: сопротивление нагрузки 6,9 (3 + 3,9) Ом, при напряжении 12 В, ток должен быть 1,74 А.

При измерении ток 1,249 А, напряжение упало до 8,68 В.Третья проверка: сопротивление нагрузки 10,8 (3 + 3,9 + 3,9) Ом, при напряжении 12 В, ток должен быть 1,11 А.

При измерении ток 1,102 А, напряжение 11,97 В. Хоть это и не совсем научно, но решил сравнить вес этого БП с БП от зарядки LiitoKala Engineer Lii-500, которая выдает 12 В при токе 2 А.

Видим, что при большей в 1,5 разе мощности обозреваемый БП весит на 20 г меньше. При одинаковой схемотехнике построения БП так быть не должно. Расчлененка (корпус был на защелках, думал клеенный начал простукивать в местах стыков открылся легко, но одна защелка сломалась, не смертельно).

Такое впечатление, что перепаивали плату на коленках. Торчат со стороны деталей обкусанные провода: два красных — 220 В; два черных 12 В (один в правом нижнем углу плохо виден на фото, справа от зеленого электролита. Рабочие провода сейчас подпаяны со стороны монтажа. В правом верхнем углу светодиод, но в корпусе нет отверствия для него. Поставили то что было, а была плата на 1 А.Вывод: к покупке не рекомендуется. PS Хотя может только мне не повезло :( Но больше в этом магазине я покупать не буду.

mysku.ru

Недорогое зарядное устройство 12.6 Вольта 3 Ампера

Было заказано 10 штук зарядных устройств, на момент заказа цена была $8.13, то ли акция была, то ли продавец цену сейчас поднял, не знаю. Чтобы не было проблем с таможней, заказал двумя заказами.Любопытно что упаковки были разные, видно коробки были те, что попались под руку, но упаковано было плотно.

В любом случае пришло все, каждое зарядное упаковано в отдельную картонную коробку, кабели лежали отдельно.

В комплект входит собственно зарядное устройство и кабель питания.

Из десяти кабелей один попался с вилкой у которой плоские штыри, хотя в заказе было указано - EU. Не критично, но неприятно.А вот второй нюанс куда интереснее. В описании лота указано - Liitokala 12.6 В 3A зарядное устройство. Если насчет 12.6 и 3 все понятно, то вот насчет Литокала возникли некоторые вопросы. В принципе, насколько мне известно, Литокала не производит подобных зарядных устройств. Но на зарядных устройствах присутствует наклейка Liitokala, причем оригинально, в одной коробке были, в другой нет. Хотя если смотреть на фото, то можно понять, что разницы между ними никакой нет, вернее разница только в наклейке.

Корпус - привычный "брусок" черного цвета, на одной стороне расположен разъем подключения кабеля питания, на другой кабель для подключения к потребителю. Разъем 5.5/2.1мм.Со стороны кабеля находится светодиод индикации режима работы.

Справа обозреваемое, слева то, что я разбирал ранее. Даже здесь видны некоторые отличия.

На выходе ситуация немного лучше. Хотя нет, точнее сказать - не сильно отличается от предыдущего, также два конденсатора и также нет дросселя по выходу. И кстати, как и у предыдущего есть место под вторую диодную сборку.

1. Входные диоды 1N4007, фильтр отсутствует, зато конденсатор емкостью 82мкФ. Даже с учетом что реальная емкость китайских конденсаторов обычно занижена, все равно нормально для зарядного мощностью 35-40 Ватт.2. Транзистор 8N65, вполне нормально для такой мощности.3. Помехоподавляющий конденсатор правильный, потому безопасность в основном упирается упирается в отсутствие изоляции радиаторов и защитных прорезей в плате.4. Выходная диодная сборка 10 Ампер 100 Вольт, нормально как по напряжению, так и по току. Конденсаторы 1000мкФ 25 Вольт, также вопросов особо нет, за исключением их "безродности".

На удивление плата спаяна даже аккуратно, конечно ей далеко до фирменных устройств, но в целом нормально.Защитных прорезей нет, но расстояние между "горячей" и "холодной" сторонами довольно неплохое.

Первичная сторона блока питания. На всякий случай, если кому-то придется ремонтировать подобное зарядное.

Как и в прошлый раз меня куда больше интересует вторичная сторона, так как первичная обычно имеет настолько маленькие отличия от других, что ее уже можно по памяти рисовать.Как и предыдущие зарядные устройства, схема основана на операционном усилителе LM358, никаких "умных" контроллеров и в помине нет.

Вся электроника это ШИМ контроллер 6853K09, его подключение идентично контроллерам - 63D39, 63D12, и все они очень похожи на FAN6862. А также ОУ LM358, классика дешевых зарядных устройств.

Схемотехника выходной части также примитивна, синий - стабилизация напряжения, красный - тока, синий - индикация, зеленый - опорное напряжение.Это один из самых простых вариантов зарядных устройств, проще только на базе LM317 или резистора, но второй вариант не используется с литиевыми батареями (по крайней мере попадается крайне редко).

Первые тесты по моей методике тестирования зарядных устройств.1. Выходное напряжение на холостом ходу заметно завышено, примерно по 40мВ на элемент. Это означает, что каждый элемент будет заряжаться до 4.24, а не до 4.20 Вольта. В таком варианте больше шансов получить срабатывание платы защиты аккумуляторной сборки. У предыдущего варианта было 20мВ превышение.2. Собственный ток потребления без сети составляет 11мА, у предыдущего 7мА, а у 1А версии 14мА. Но у предыдущей версии 3 Ампера можно этот ток заметно снизить, у обозреваемого это сделать заметно сложнее, хотя и реально.3. Ток заряда 3.23 Ампера, что почти на 10% больше заявленного. По большому счету ничего страшного в этом нет, просто аккумуляторы зарядятся чуть быстрее, но в моем случае повышенный ток "вылез боком".4. Переключение индикации с красного на зеленый происходит при 359мА, что немного больше чем стандартная 1/10 от исходного тока. Не критично.5, 6. Ток заряда через 5 и через 10 минут после срабатывания индикации. Как и следовало из схемы, данное зарядное не умет отключать аккумуляторы по завершении процесса, продолжая оставлять их под током. Для типичного сценария зарядил/отключил это неважно, но на неделю я бы не стал оставлять.

Следующий тест под нагрузкой, как всегда проверяем две вещи:1. Нагрев.2. Уход напряжения после прогрева.

На графике виден уход напряжения при нагреве. У предыдущего 3 Ампера зарядного уход был 0.005 Вольта! Как говорится - почувствуйте разницу.

А теперь через 1 час 14 минут. Самая высокая температура зарегистрирована в районе обмотки трансформатора, более 100 градусов.Я бы не сказал что все так уж плохо, так как зарядное работает обычно час-два, максимум три, дальше обычно аккумулятор заряжается и нагрев падает. Кроме того, на начальном этапе нагрев будет немного меньше, так как выходная мощность зарядного меньше. Например на каждом аккумуляторе 3.8 Вольта, в сумме выходит 3.8х3х3.2=36,5 Ватта, а почти в самом конце заряда (в этом режиме я проводил тест) - 4,2х3х3,2=40,3, на 10 процентов больше.

Температура отдельных компонентов в конце теста - Входной диодный мост - 74.5Высоковольтный транзистор - 86.3Трансформатор - 94.8Обмотка трансформатора - 102.8Выходная диодная сборка - 99.9Выходные конденсаторы - 82.4

Термограмма с двух ракурсов.

На мой взгляд проблема перегрева кроется в нескольких вещах и первая - малый запас по мощности трансформатора. Вторая - завышенный выходной ток, почти 10% это немало. Я считаю, что стоит снизить его хотя бы до заявленного значения, а в идеале опустить до 2.8 Ампера. В таком варианте работать должно нормально.Как и в прошлый раз (в обзоре 1 А зарядного) я советую изменить номиналы делителя. В данном случае либо увеличить R20, либо уменьшить R22. Так как уменьшить проще чем увеличить, то лучше сделать именно так, например припаяв параллельно резистор номиналом 8.2-10кОм. Чем меньше сопротивление резистора, тем меньше будет выходной ток.

Выводы просты. Главное преимущество данного зарядного - цена, дешевле мне пока не попадалось. Как вы понимаете, цена определяется обычно качеством сборки и работы. А в данном случае производитель явно экономил почти на всем. Но даже в таком варианте зарядное работает, но я бы советовал его немного доработать. Сама по себе доработка проста, самая большая сложность это аккуратное вскрытие. Но в любом случае к Литокале данные изделия имеют примерно такое же отношение как я к балету :)

Вот и все. Надеюсь что обзор был полезен, как всегда жду комментариев и вопросов.
