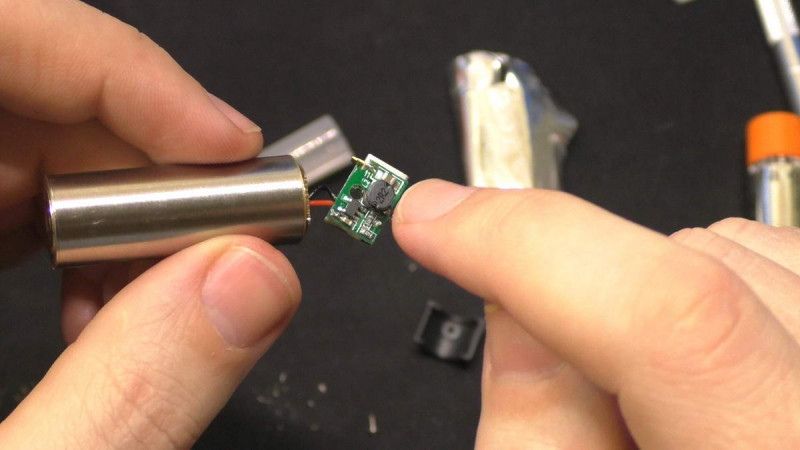

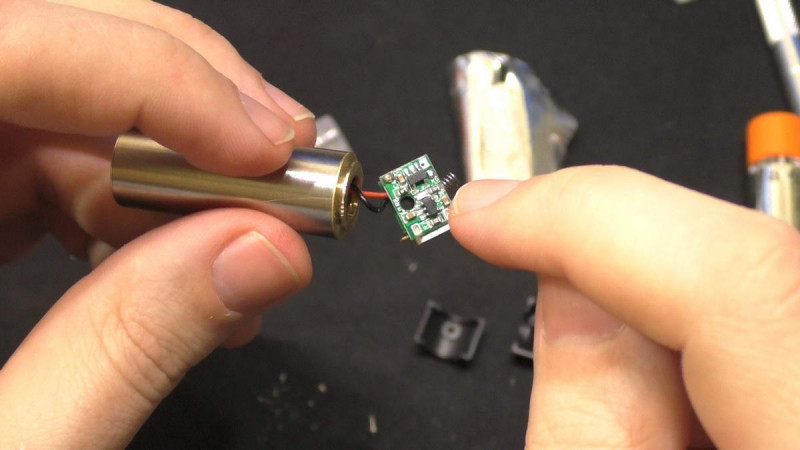

Далеко не все слышали о том, что литий-ионные батареи типа АА, имеют не только стандартные 3,7 вольта, но есть такие модели что дают обычных полтора, как в никель кадмиевых. Да, сама химия банок не позволяет создавать 1,5-вольтовые ячейки, поэтому внутри есть понижающий стабилизатор. Таким образом получается классическая перезаряжаемая батарейка, на стандартное для большинства приборов и, главное, игрушек, напряжение. Эти АКБ имеют то преимущество, что очень быстро заряжаются и более мощные по ёмкости. Поэтому можно смело предположить рост популярности таких элементов питания. Давайте осмотрим тестовый образец и разберём его начинку. Сама батарея выглядит как обычные АА элементы, за исключением верхней положительной клеммы. Есть сверху утопленное кольцо вокруг неё, что обеспечивает прямое подключение к Li-ion ячейке для зарядки банки. После отрывания этикетки, мы встретились с простым стальным корпусом. Желая разобрать ячейку с минимальным риском короткого замыкания внутри, использовался маленький труборез для аккуратной разборки сварного шва. Печатная плата, которая выдаёт из 3,7 - 1,5 вольта, находится внутри крышки. В этом преобразователе использована микросхема XM5232, 1.5 МГц инвертор DC-DC, чтобы обеспечить 1,5 В на выходе. Судя по даташиту, это полностью интегрированный конвертер со всеми силовыми полупроводниковыми компонентами. Преобразователь рассчитан на 2,5-5,5 вольт входа, то есть в пределах рабочего диапазона Li-ion ячейки. Кроме того, он имеет собственный ток потребления всего 20 микроампер. Для аккумулятора предусмотрена схема защиты, расположенная на гибкой плате, которая окружает Li-ion ячейку. Она использует микросхему XB3633A, которая, как и инвертор, является полностью интегрированным устройством; нет внешних МОП-транзисторов для отключения ячейки от остальной схемы. В общем со всей этой сопутствующей электроникой, из литиевого элемента получилась обычная полноценная батарейка 1,5 В. elwo.ru Батарея 3R12 — типоразмер гальванических батарей широкого применения, состоит из трех элементов типоразмера R12 (КБ, 336) в общем корпусе, соединённых последовательно. Такие батареи предназначались первоначально для карманных фонарей и известны с начала XX в. Обозначение 3R12 принято для батарей с солевыми элементами и 3LR12 для батарей с щелочными элементами[1]. В СССР в 1950-е — 1960-е годы батарея имела торговое название КБС (карманная батарея сухая), а позже 3336 и «Планета». Щелочной вариант галетной конструкции (аналогичной «Кроне-ВЦ»), имевший значительно большую ёмкость, чем 3336, но рассчитанный на небольшие токи разряда, выпускался также под маркой «Рубин»[2]. В просторечии она называлась «плоская» или «квадратная батарейка». Существовали «летний» и «холодостойкий» варианты, они обозначались КБС-Л-0,5, 3,7-ФМЦ-0,50, 3336Л[3] и КБС-Х-0,7[4], 4,1-ФМЦ-0,50, 3336Х соответственно. Встречалось также обозначение КБС-Т-0,5[5]. Выводы батареи заклеивались бумажной контрольной лентой с повторяющейся надписью «Не проверив, не срывай!». Применялись в карманных фонарях, некоторых радиоприемниках («Атмосфера», «Альпинист», «Спидола» и др.), детских игрушках, авометрах и т. п. Ранние батареи собирались в картонном футляре, залитом сверху (со стороны контактов) смолкой, современные имеют пластмассовый футляр. Одно время выпускались адаптеры. Они представляли собой пластмассовый корпус габаритов батареи КБС (3R12), в который устанавливались три элемента типоразмера R6 (316) или R10 (332). Адаптер имел два пластинчатых вывода, как и у оригинальной батареи КБС.[6] Данные адаптеры выпускались для того, чтобы восполнить дефицит батарей КБС. В габаритах 3R12 выпускалась также свинцовая аккумуляторная батарея 2СГ-1,3 напряжением 4 В и ёмкостью 1,3 А•ч. Батарея, аналогичная 3R12, в прейскуранте русского торгового дома начала XX века Устройство батареи Фонарик с батареей 3LR12 Переходник для использования трех элементов типоразмера R10 Переходник для использования трех элементов типоразмера AA wikiredia.ru Недавно заметил, что трачу немало денег на всякие батарейки которые используются в аппаратуре. Особенно часто заменялись батарейки типа "крона" в цифровом мультиметре. Они конечно стоят не так уж и дорого, но все таки лишние деньги. И вот наконец пришла идея запитать мультиметр от пальчиковой батарейки с напряжением 1,2-1,5 вольта, но если использовать обыкновенные батарейки которые не заряжаются - это все равно что использовать крону и возится с преобразователем попросту нет смысла. Было решено создать DC-DC преобразователь, который повышает напряжение алкалаиновой батарейки 1,2 вольта до напряжения питания мультиметра (8-9 вольт). Ток такого преобразователя должен быть в пределах 200 миллиампер (ток стандартной кроны), но мультиметр прекрасно работает и от 100 миллиампер и даже ниже. Для удобства решено было изготовить такой преобразователь в корпусе от кроны. Конструкция очень проста, транзисторы применены малой мощности, при желании могут быть заменены на отечественные соответствующей структуры. Лучший вариант из отечественного ассортимента - это пара кт816/кт817. Это достаточно мощные транзисторы и даже не нужно к ним ставить радиаторы. Дроссель мотаем на кольце феррита, такое кольцо можно достать от ламп дневного освещения, можно также применить ферритовый Ш-образный трансформатор, и в крайнем случае возможно использование ферритового стержня, но не желательно, кпд преобразователя будет примерно в 2,5 раза меньше, чем на кольце. Резистор 10 ом лучше ставить с мощностью 0,5-1 ватт. Вернемся к дросселю - провод намотки дросселя 0,2-0,3 миллиметра, содержит он 150 витков, а мотаем его так: сначала наматываем 50 витков, затем делаем отвод и мотаем еще 100 витков - вот дроссель и готов. Стабилитрон лучше применить импортный, так как у него размеры поменьше. Выxодной конденсатор на 47 микрофарад можно увеличить до 100, но не стоит изменять напряжение конденсатора. Диод может быть заменен практически любым который есть под рукой, но лучше всего применить диод Шоттки, поскольку у него наименьший спад напряжение на переxоде. Готовый преобразователь с одной батарейкой отлично помещается в корпусе от кроны (такой корпус можно изготовить из пластмассы). Желательно применение никель-металл-гидридныx батареек, типа ААА. Такой преобразователь можно также собрать на smd компонентаx, тогда размеры схемы уменьшаться прблизительно в 5 раз. А вообще это незаменимая вещь для радиолюбителя - думаю в этом со мной согласится каждый электронщик, которому уже надоело менять батарейки на 9В. Желательно сделать крону с передвижной задней панелью, чтобы можно было вынуть батарейку и зарядить. И еще - для работы преобразователя нужно чтобы его включили, оставить его включенным все время приведет к быстрому разряду батарейки и следовательно нужен выключатель который можно совместить с контактом включения мультиметра или же снабжать устройство автономным выключателем. Для этого всего лишь нужно сделать небольшое отверстие в корпусе мультиметра и при помощи силикона приклеить выключатель, который последовательно соединен с плюсом батарейки (при включении ток подается на преобразователь и устройство начинает работать). Я применяю такое устройство уже 2 месяца, работает отлично, сам мультиметр работает так, как работал и от кроны. С вами был АКА. Обсудить статью ПРЕОБРАЗОВАТЕЛЬ ДЛЯ БАТАРЕЙКИ radioskot.ru в телефоне 3.7 вольт, спалишь телефон ну и возьми 2 телефонных аккума 7,2 вольта, а к ним КРЕН 7805... и будет тебе 5 вольт. . литиевые есть бескорпусные на любой вкус и размер.. . на электронных рынках собрать из аккумуляторов NI-MN. каждая 1.2 вольта. На 5В не было, нет и не будет Берёте аккумулятор на ЛЮБОЕ напряжение. Затем на микросхеме делаете ДС-ДС преобразователь на 5В. Если вам надо что-то подзаряжать, питать - то такие штуки продаются готовые, от пальчиковых батареек или аккумов делают 5 В. touch.otvet.mail.ru Характеристики от производителя: Аккумулятор собран аккуратно, ровно, не скрипит, кажется монолитным. Сверху USB крышка, прижимается и держится на резинке. Для меня резинка — сомнительный материал но имеет место быть. Переходим к замерам. Ток при коротком замыкании = до 2,28 Ампер. На холостом ходу обе батарейки выдают стабильные 1,56 вольт, при любом уровне заряда внутренней Li-ion банки. Лишний повод производителю похвастаться: Это значит, что ваше устройство (потребитель) до последнего видит 100% заряд, и как только SORBO садится, мы получаем мгновенное отключение. Но зато напряжение и мощность пока аккумулятор работал было максимальное. И существует много условий когда это не значительный минус, например при работе в триммере, фонарике, RC игрушке,… когда стабильная мощность важнее чем внезапное отключение, ведь есть замена (минимальное количество для покупки 2 штуки), я каждый день пользуюсь фонариком, а ребенок RC игрушкой и здесь на помощь приходят: Есть индикация: На SORBO рекордер Zoom h2 записал 7 часов 18 минут 29 секунд из 10 часов обещанных производителем беспрерывной работы на щелочном элементе или Ni-MH питания. Полностью разряженный аккумулятор смог принять 486 мАч емкости из USB — это реальная емкость Li-ion банки внутри SORBO. Откуда же взялась емкость 1200 мАч заявленная производителем? Внутри аккумулятора SORBO встроено 2 платы: SORBO показал стабильное напряжение холостого хода на 4-х банках 1,54 Вольт. И ток короткого замыкания 4,01 Ампер: На вид аккумуляторы одинаковые по размеры но ZNTER чуть тоньше на 0,5 мм Есть индикация: Данного аккумулятора в рекордере Zoom хватает более чем на 9 часов из 10 заявленных. Согласитесь это лучше чем 7 часов 18 минут у SORBO. Полностью разряженный аккумулятор смог принять 518 мАч емкости из micro USB — это реальная емкость Li-ion банки внутри ZNTER. Здесь так же внутри 2 платы: ВЫВОД В обоих случаях подкупили цифры, слепая надежда и рекламная подача товара, как будто маркетолог один и тот же. С другой стороны я получил что обещали, со своими тараканами и скелетами. Я не могу сказать: РЕКОМЕНДУЮ, а так же отрицать, что такое решение имеет право БЫТЬ, ведь они работают как заявлено и имеют свои преимущества, а еще стоят ДОРОГО. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Батарейка 4,5 Вольта (также 3R12) — типоразмер батареек. Размеры: 70 мм × 60 мм × 22 мм. Напряжение — 4,5 В. В СССР имела торговое название КБС, а позже 3336 и «Планета» (варианты для небольших токов нагрузки выпускались также под маркой «Рубин»). Содержит внутри три стакана по 1,5 Вольт. Wikimedia Foundation. 2010. Батарейка 4 — Батарейка 4,5 Вольта … Википедия Багдадская батарейка — Багдадская батарейка загадочный месопотамский артефакт парфянского и сасанидского периодов, который вслед за Вильгельмом Кёнигом директором Национального музея Ирака иногда расценивают в качестве античных гальванических… … Википедия Багдадская батарея — Багдадская батарейка загадочный месопотамский артефакт парфянского и сасанидского периодов, который вслед за Вильгельмом … Википедия Никель-металл-гидридный аккумулятор — Никель металл гидридные аккумуляторы Никель металл гидридный аккумулятор (Ni MH) вторичный химический источник тока, в котором анодом является водородный металлогидридный электрод (обычно гибрид никель лантан … Википедия Гальванический элемент — Схема гальванического элемента Даниэля Якоби Гальванический элемент химический источник электрического тока, основанный на взаимодействии двух металлов и (или) их оксидов в электролите, приводящем к воз … Википедия Разрушители легенд (2 сезон) — В телесериале MythBusters проверяются городские легенды, слухи и другие порождения популярной культуры. Ниже следует список некоторых мифов, проверенных в шоу, и результаты этих экспериментов. Во втором сезоне телепередачи были проверены… … Википедия Bronica — Zenza Bronica, Ltd. Тип частная компания Год основания июнь 1956 Расположение … Википедия Железные доказательства (2 сезон) — В телесериале MythBusters проверяются городские легенды, слухи и другие порождения популярной культуры. Ниже следует список некоторых мифов, проверенных в шоу, и результаты этих экспериментов. Убедительная просьба всем, вносящим правки в данную… … Википедия Разрушители мифов (2 сезон) — В телесериале MythBusters проверяются городские легенды, слухи и другие порождения популярной культуры. Ниже следует список некоторых мифов, проверенных в шоу, и результаты этих экспериментов. Убедительная просьба всем, вносящим правки в данную… … Википедия Разрушители легенд (2-й сезон) — Страна … Википедия dic.academic.ruЛИТИЕВАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ НА 1,5 В. Батарейка 5 вольт
ЛИТИЕВАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ НА 1,5 В
Схема преобразователя аккумулятора 3,7-1,5В
Схема защиты на XB6366A
Батарейка 4,5 Вольта Википедия
Батарея 3336 «Планета-1» советского производства в картонном корпусе, выпуск 1981 г. Батарея 3R12 в сравнении с другими типами (1-я слева) История в СССР
Технические характеристики
Примечания
Литература
Ссылки
ПРЕОБРАЗОВАТЕЛЬ ДЛЯ БАТАРЕЙКИ
Ответы@Mail.Ru: аккумулятор на 5вольт!
Как зарядить USB аккумулятор SORBO и ZNTER 1.5 Вольт или когда зарядка прямо в аккумуляторе.
Привет НАРОД! На обзоре Li-ion аккумуляторные батарейки с зарядкой от USB (5 вольт) двух РАЗНЫХ производителей, но с одинаковым выходным напряжением на выходе в 1,5 Вольт. Бегло на сайте этих аккумуляторов не нашел. Поэтому хочу поделиться с вами фактами. Производители теоретически не обманули. Реальные плюсы с обычными аккумуляторами и батарейками имеются. Меня подкупили цифры, слепая надежда и рекламная подача товара… 1. Аккумуляторы SORBO 1,5 Вольт
На момент покупки ≈5$ за 1 шт. минимальное количество для покупки 2 штуки. Не дешево, но должно хватить от 3 лет, и не понятно какая останется емкость от заявленной 1200 мАч. Аккумуляторы пришли во вскрытой упаковке, заряженные на 80-90% — возможно, но не факт, что продавец их проверил или зарядил перед отправкой. Упаковка обычная, как и у многих производителей, на вид не дорого.

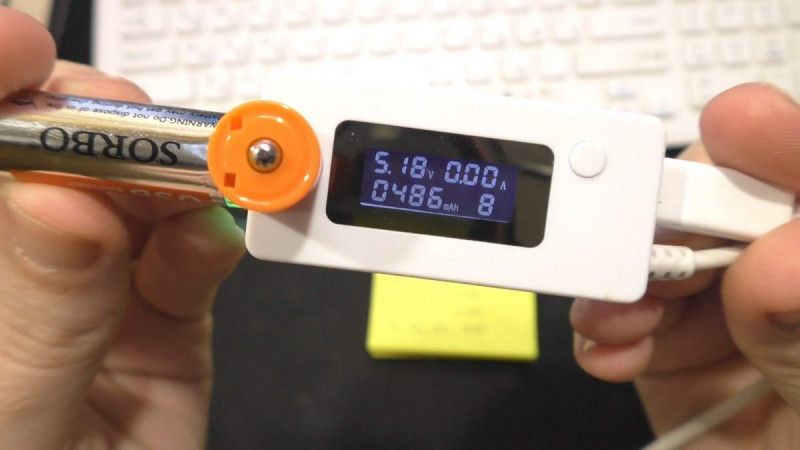

Такая стабильность в токе и емкости, а время заряда 1-2 часа, почему? На самом деле контроллер внутри батарейки за 1 час заряжает максимальным током (у меня получилось 430 мА при напряжении 4,81 Вольт), примерно со второго часа ток начинает падать, и в конце (1 часов 20 мин) я получаю заряд током 0 мА еще 10 минут. Все замеры производились USB тестером:

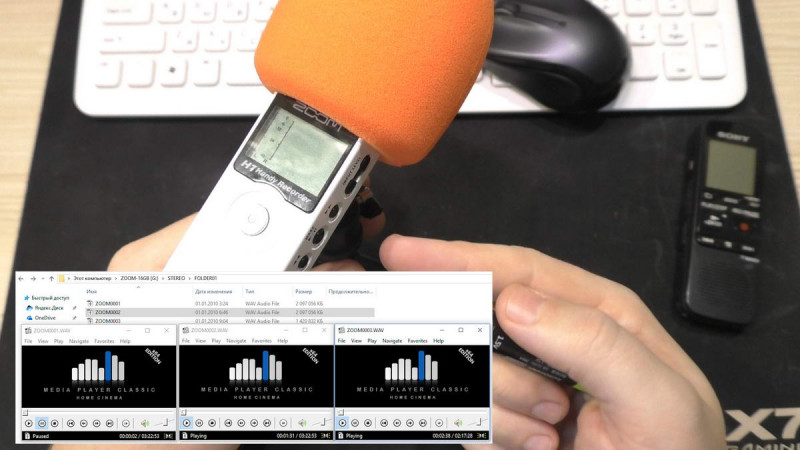

DC-DC преобразователь берет мощность на входе и преобразует в 1,5 Вольт на выходе: 3,7 Вольт * 486 мАч / 1,5 Вольт = 1198,8 мАч (грубо для понятия принципа). Вроде как и емкость равна заявленной, но банка на 486 мАч. И рекордер рекордер Zoom h2 показал результаты неплохие, а неприятный осадок остался, ведь я слепо верил, что внутри банка на 1200 мАч. Но это не все скелеты в шкафу, и об этом чуть позже.2. Аккумуляторы ZNTER 1.5V micro USB

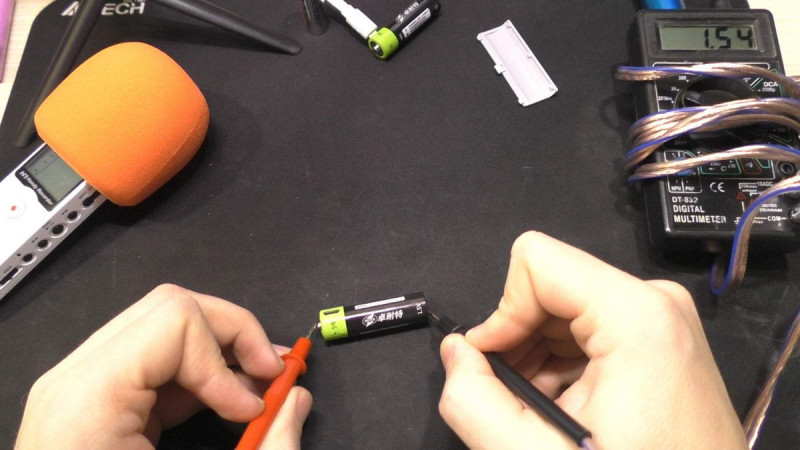

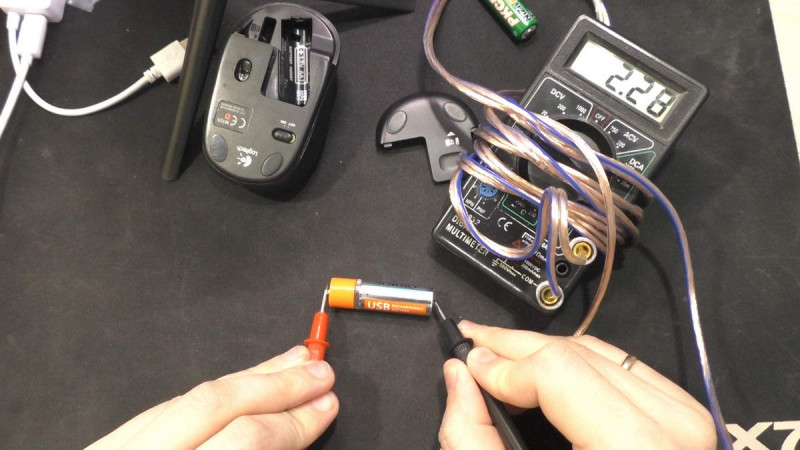

На момент покупки ≈6,16$ за 1 шт. минимальное количество для покупки 2 штуки. Емкость подросла на 50 мАч, а вместе с ней и цена на 1,16$. На самом деле и максимальный выходной ток здесь больше в два раза и кому то это будет важно. Аккумуляторы пришли запечатанные, на упаковке инструкция, где указано заряжать каждые 3 месяца если аккумулятор не используется. помните я писал про SORBO, что продавец их проверил или зарядил перед отправкой. На самом деле у обоих этих аккумуляторов есть неслабый такой саморазряд, по этой причине производитель рекомендует их поддерживать в заряженном состоянии. Для кого то это критично, и если вы рассчитываете пользоваться такими аккумуляторами редко, вам они не подойдут!

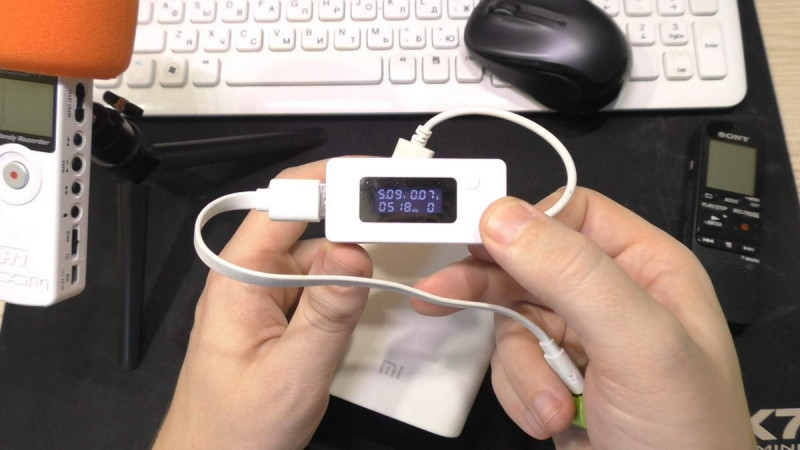

Так же прикинем по числам: 3,7 Вольт * 518 мАч / 1,5 Вольт = 1278 мАч (грубо для понятия принципа) — это хорошо но хотелось бы лучше. По качеству сборки у меня претензий нет, и разъем micro USB сейчас не редкость.
