Вентиляция гаража

Грамотно организованная система вентиляции для гаража позволяет обеспечить достаточный приток чистого воздуха, его правильную циркуляцию и распределение по всему помещению. Главные задачи гаражной вентиляции заключаются в формировании оптимального микроклимата для сохранности автотранспортного средства, автомобильных запчастей и резины, инструментов, а также продовольственных запасов и заготовок. Кроме того, вентиляционные коммуникации гаража способствуют удалению излишков влаги и отведению токсичных веществ и испарений.

Не стоит пренебрегать качественной организацией воздухообмена в гаражном помещении, ведь влага, сырость и застойный воздух оказывают разрушительное воздействие не только на металлические элементы машины и ее электронную «начинку», но и провоцируют появление грибковой плесени на деревянных и металлических элементах гаражной конструкции. Кроме того, эти факторы запускают и ускоряют процесс гниения и порчи запасов продовольствия.

Нельзя сбрасывать со счетов и формирование токсичной среды, которое отрицательно сказывается на здоровье владельца гаража, вызывая недомогание, головокружение и общий упадок сил. Даже если поначалу концентрация ядовитых паров от неполноценного вывода продуктов сгорания топлива и не будет ощущаться в полной мере, впоследствии эти негативные воздействия проявят себя.

Требования к организации системы вентиляции для гаража

Качественная организация вентиляционной системы, независимо от уровня ее сложности, поможет предупредить вышеперечисленные негативные последствия. В соответствии с требованиями, регламентированными в нормативном документе СНиП 21-02*99, все хозпостройки  (в т.ч. гараж) оснащаются вентиляционными коммуникациями, наравне с жилыми помещениями.

Невзирая на вид технической/конструкционной сложности гаража, система вентиляции должна присутствовать в гаражном помещении, как с отоплением, так и без такового.  В соответствии с нормативным регламентом, приточный объем чистых воздушных масс рекомендуемая периодичность полного суточного воздушного обмена должна варьироваться от 6 до 10 раз.

Пример:

Если размер вашего гаража, например длина = 6 м, ширина = 4 м и высота = 3 м, то объем воздуха в нем 6*4*3=72 м3

Для такого объема рассчитываем, например, 10-кратный воздухообмен в сутки, тогда кратность воздухообмена в час рассчитывается следующим образом:

 72м3*10/ 24ч = 30 м3/ч

Таким образом, при выборе системы вентиляции и соответствующего оборудования необходимо ориентировать на данную цифру.  Более подробные системы расчетов воздухообмена для различного типа помещений можно прочитать в соответствующей статье.

Одноэтажные постройки, равно как и двухэтажные гаражные помещения непременно оборудуются вентиляционной системой для обеспечения достаточного воздухообмена и обдува автотранспортного средства. В 2-ух этажной постройке, в которой присутствует мастерская на верхнем этаже и в строениях, оборудованных смотровой ямой абсолютно всем помещениям необходимо обеспечить равноценное вентилирование.

Обязательно нужно сделать независимую вентиляцию в гараже с подвалом, для обеспечения достаточной циркуляции потоков воздуха в изолированном помещении подвала, которая будет направлена на устранение неприятных ароматов и затхлости.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего гаража

Перейти

Выбор системы вентиляции для гаража, требуемые расчеты

Разрабатывать конструкцию вентсистемы гаража необходимо на самом начальном этапе проектирования по причине того, что все функциональные отверстия в цоколе и стенах гаражного помещения желательно делать в период возведения несущих стен. Помимо этого, расчет вентиляции гаража требует учета этажности, предполагаемого количества транспортных средств, площади помещения и высоты потолков.

Именно на этом этапе определяют максимально выгодные и рациональные способы обустройства и выбирают вид вентсистемы для выполнения возложенных на нее задач.

Для обустройства гаражного помещения можно использовать такие виды вентиляции:

  • естественная система вентиляции, в основе которой лежат аэродинамические принципы и непринужденное движении воздуха;

  • комбинированная система вентиляции, сочетающая в себе принципы естественного воздухообмена и использование дополнительных механических устройств для принудительной вентиляции в гараже;

  • механическая вентиляционная система с использованием специальных механических устройств и установок для побуждения оттока и притока воздуха.

Целью каждой из вышеперечисленных схем работы является обеспечить циркулирование воздуха в помещении гаража. Каждая из этих систем справляется с этой задачей лучше или хуже, в этом мы сейчас попробуем разобраться.

Схема вентиляции гаража

Особенности естественной системы вентиляции для гаража

При естественном воздухообмене, циркулирование воздушных масс осуществляется за счет разницы температурных режимов внутри гаража и за его пределами. Чтобы обеспечить самопроизвольное движение воздушных потоков потребуется установка двух вентиляционных отверстий: приточного — для подачи чистого воздуха и вытяжного — для вывода отработанных воздушных масс.
Организация такого типа вентиляции производится при возведении несущих конструкций и заключается в монтаже труб с предварительно просчитанным диаметром.

Чтобы обеспечить правильный воздухообмен, нужно выполнить следующие правила:

  1. Приточное отверстие располагают на отметке не ниже 10 сантиметров от уровня пола. Чтобы не допустить попадания пыли и мусора, воздуховод закрывают специальной сеткой. Чтобы избежать попадания снега зимой воздуховод с уличной стороны должен быть не ниже 30 сантиметров от поверхности грунта.

  2. Отверстие под вытяжку монтируют в противоположном верхнем углу (по диагонали или просто максимально удаленно от притока по возможности), в 10 сантиметрах от верхнего перекрытия/линии пересечения кровли и стены. Трубу для отведения отработанного воздуха выводят над крышей на высоту 50 сантиметров и укрывают защитным «грибком».

  3. Роль приточных отверстий также могут исполнять решетки, которые вмонтируют в ворота. Эффективный воздухообмен в таком случае возможен, если сечение решеток будет вдвое — втрое больше диаметра вытяжной трубы.

  4. Ускорению процесса вывода загрязненных воздушных масс может поспособствовать дефлектор, вмонтированный в вытяжку. Благодаря ему происходит формирование зоны сниженного давления, отчего грязный воздух быстрее удаляется в отводящее отверстие. Чтобы не допустить образования конденсата на дефлекторе используют дополнительную теплоизоляцию.

 *Совет: чтобы предотвратить «опрокидывание» тяги в холодное время года, нужно следить, чтобы площади вытяжных и приточных устройств были равны между собой. Кроме того можно самостоятельно регулировать воздухообмен при помощи утепленных шиберов.  В сезон морозов следует последовательно закрывать сначала приточное, а затем и вытяжное отверстие.

Плюсом подобной системы вентиляции для гаража является ее дешевизна. В качестве недостатков можно отметить невозможность полноценно контролировать качество воздухообмена ввиду нестабильности погодных явлений (силу и направление воздуха, температуру, перепады давления).

Комбинированная (или механическая вытяжная) система вентиляции для гаража

Комбинированный тип вентилирования подразумевает оснащение естественной системы дополнительными механизированными устройствами, благодаря которым обеспечится независимость от погодных условий и принципов аэродинамики.

Принципиальное различие состоит лишь в том, что один из потоков остается естественным, а во втором (вытяжная система) устанавливают дополнительный вентилятор, чтобы стимулировать более быстрое удаление отработанного воздуха. Модификаций применяемых вентиляторов может быть несколько: канальные, крышными или накладными — в зависимости от поставленных задач и особенностей помещения. К относительным недостаткам можно отнести отсутствие фильтрации и подогрева воздушных масс, а также необходимость включения и отключения системы, но последнюю проблему можно решить установкой хорошего реле с таймером.

Механическая приточно-вытяжная система вентиляции для гаража

Принудительная вентиляция в гараже не имеет недостатков, поскольку позволяет досконально контролировать процесс воздухообмена и регулировать оптимальные микроклиматические показатели внутри помещения.

Только механическая система вентиляции может обеспечить качественную циркуляцию воздушных масс в смотровой яме и вентиляцию погреба в гараже (схема подбирается с учетом особенностей и технических параметров). Более того, такой тип вентиляции — единственно возможный вариант для гаражей подземного типа.

Для работы системы принудительного типа задействованы 2 модуля:

  • установка для приточной вентиляции в гараже, включающая в себя электронагреватель, вентиляторную установку, фильтры;

  • вытяжная установка, состоящая из одного канального вентустройства и 2-ух вентиляторов.

Воздух с улицы, поступая в приточный модуль, проходит процесс подогрева и очищения. После этого он проходит по каналу к устройствам, которые распределяют предварительно подготовленные воздушные массы. Грязный воздух, в свою очередь, отводится осевым вентилятором, либо удаляется благодаря канальному оборудованию с воздуховодом. В последнем варианте, для установки потребуется большее пространства под потолком и трудозатрат, но вы получите максимально равномерное распределение воздушных потоков.

Отлично зарекомендовала себя система вентиляция механического типа в виде моноблочной конструкции. Она представляет собой единый блок, в котором объединены устройства для притока, вытяжки и обработки воздуха. Чтобы добиться максимальной эффективности, моноблочные системы дополнительно оснащают пластинчатым рекуператором, который позволяет перенаправлять образованное в процессе работы тепло на нагрев вновь поступающих воздушных масс. Чаще всего используются приточно-вытяжные установки с рекуператором.

Подробнее о механической системе вентиляции.

Одним из основных преимуществ такого типа вентиляции является подогрев приточного воздуха до комнатной температуры, что позволяет поддерживать комфортные условия в помещении гаража круглый год.

Не пренебрегайте установкой качественной системы вентиляции для гаража, ведь именно от ее эффективной работы зависит сохранность вашего автотранспортного средства, сопутствующих инструментов, запасных деталей и в целом комфортных климатических условий. Экономия на таком важном аспекте может обернуться еще большими тратами на устранение последствий.

Получить бесплатную консультацию инженера по вентиляции гаража

Получить!

Вытяжка в гараже: учимся делать качественную вентиляцию

Содержание

  1. Можно ли оставить гараж без вытяжки?
  2. Схемы вентиляции в гараже
  3. Механическая вытяжка: делаем самостоятельно
  4. Делаем в гаражном помещении естественную вентиляцию
  5. Принудительная вентиляция
  6. Комбинированная вентиляция: делаем в гараже эффективную вытяжку
  7. Вытяжка в подвале гаража
  8. Вентиляция над покрасочной зоной
  9. Видео: больше полезной информации о вытяжке в гараже

Гаражное помещение – особое пространство, к которому следует предъявлять повышенные требования. Здесь надо обеспечить не только достойную теплоизоляцию и гидроизоляцию, но и эффективную вентиляцию. Это имеет огромное значение для сохранности автомобиля, защиты металла от коррозии. Крайне важно предотвратить образование конденсата. И для этого нужна хорошая вытяжка в гараже.

Вентиляция позволит всегда вовремя устранять излишки влаги. Сегодня мы рассмотрим, как сделать вытяжку в гараже своими руками, чтобы все работало эффективно и экономично, без сбоев. Узнаем, какие типы вентиляционных систем бывают, как все обустроить качественно. Особое внимание уделим вытяжкам в гараже, расположенным над покрасочным участком и в погребе.

Можно ли оставить гараж без вытяжки?

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

  • На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
  • Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
  • Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
  • Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

  • Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
  • Некоторые стараются сделать естественную вентиляционную систему.
  • Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе.

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора.

  • К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
  • Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

  1. Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола.
  2. Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки.
  3. Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

  • Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
  • В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
  • Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

  • Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
  • Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

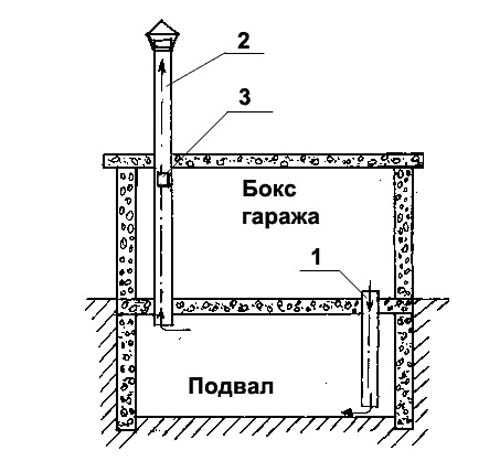

Вытяжка в подвале гаража

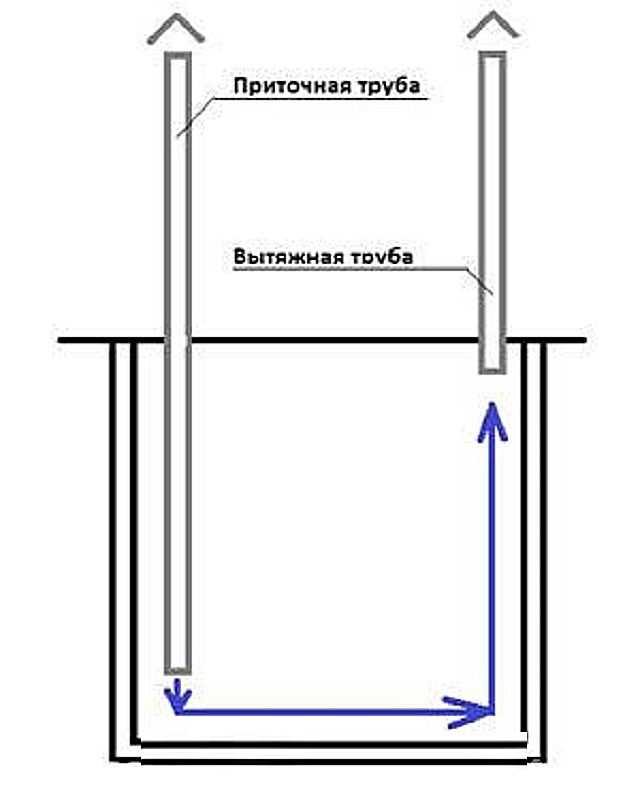

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата. Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья. Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами.

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Вы хотите получить более полное представление об обустройстве вентиляции в гаражном помещении? Тогда вам точно пригодится данный материал на видео. Здесь собрано много полезной информации, есть хорошие советы от опытных автолюбителей, которые делали вытяжки в гаражах.

Особого внимания, безусловно, заслуживает вентиляция в подвале или погребе гаража. Там тоже обязательно должна быть установлена эффективная вентиляционная система. Постарайтесь запомнить все ценные рекомендации, важные сведения из следующего ролика на видео.

Конечно, материал хорошо воспринимается и запоминается, когда все представлено в формате видео. Изучайте также наши фото, схемы. И вам непременно удастся сделать качественную вытяжку для гаража.

виды вытяжек и вентиляция бокса с погребом

Гараж — помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Он должен защищать транспортное средство от внешних воздействий: непогоды, угона и т. д. А вот внутри нужно создать микроклимат, полезный для людей и техники. Этого легко добиться, если вытяжка в гараже устроена правильно.

Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как ее усилить при необходимости. В статье описаны все виды проверенных на практике систем, проанализирована специфика их устройства. Согласно нашим рекомендациям удаление отработанного воздуха больше не будет проблемой.

Содержание статьи:

  • Зачем проветривать гараж?
  • Что нужно знать о вентиляции помещений
  • Как организовать естественную вентиляцию?
  • Как правильно все рассчитать?
  • Как правильно выполнить установку?
  • Приточно-вытяжная вентиляция
  • Погреб и смотровая яма
  • Выводы и полезное видео по теме

Зачем проветривать гараж?

Безусловно, гараж – это техническое, а не жилое сооружение, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если автолюбитель проводит в гараже немалую часть своего личного времени, да еще использует подвал или сам гараж для хранения запасов продуктов, тем более вас должна волновать проблема правильного воздухообмена в столь специфическом помещении.

Во-первых, высокая концентрация выхлопных газов, паров топлива и других технологических жидкостей. Даже кратковременное пребывание в такой атмосфере крайне вредно для человека.

Фотогалерея

Фото

Схема естественной вентиляции гаража

Система воздухообмена в отапливаемом гараже

Утилизация вредных для владельца веществ в гараже избыточная влажность. Водяной пар скапливается в помещении и конденсируется на различных поверхностях, в том числе и на автомобиле. В результате резко возрастает риск возникновения и скорость коррозионных процессов, иначе говоря, автомобиль ржавеет.

Часто в устроенных под ними гаражах или погребах хранятся овощи, консервы, другие продукты или вещи, которых не нашлось в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесут всем этим предметам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

При плохой вентиляции на стенах и потолке гаража могут появиться капли конденсата. Впоследствии эта влага попадает в автомобиль, что может вызвать коррозию.

Что нужно знать о вентиляции помещений

Каждый, кто хоть раз сталкивался с проблемой воздухообмена в помещении, знает, что различают естественную, принудительную и комбинированную систему вентиляции. Первый вариант прост: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентиляции гаража без смотровой ямы: стрелками «а» указано направление движения воздуха, буквой «б» обозначено расположение приточных форточек, «в» обозначен вентканал

Как известно, теплый воздух поднимается вверх, а холодный опускается вниз. Идея заключается в том, что прохладные воздушные массы входят в помещение с улицы, поднимаются вверх и естественным образом выходят через вытяжное отверстие. В то же время они должны быть заменены новыми потоками свежего воздуха, поступающего снаружи.

В гараже такую ​​вентиляцию организовать несложно. Для этого необходимо предусмотреть достаточно широкие проемы для притока и выпуска воздуха, но большое значение будет иметь и разница температур внутри и снаружи помещения.

Зимой с этим состоянием проблем нет, а вот летом, когда жара практически везде одинаковая, эффективность естественной вентиляции резко снижается.

Для обеспечения подачи свежего воздуха в гараж вместо отверстия в стене можно поставить на ворота специальные приточные решетки

Альтернативой в данной ситуации является , т.е. использование дополнительных средств. В приточные и вытяжные отверстия устанавливаются специальные вентиляторы, которые в зависимости от назначения нагнетают воздух в помещение или удаляют его.

Но ставить одновременно два устройства на один небольшой гараж не всегда разумно и оправдано с экономической точки зрения. Выгоднее использовать комбинированную систему вентиляции, для которой нужен только один прибор.

Например, устанавливается приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается выхлопная система. Установите вентилятор, эффективно удаляющий воздух, насыщенный вредными испарениями и лишней влагой. Массы свежего воздуха будут поступать в помещение естественным путем через приточную сторону системы.

Как организовать естественную вентиляцию?

Для обеспечения надлежащей естественной вентиляции гаража необходимо помнить ряд основных правил:

  • Воздухозаборник размещается внизу, примерно в 10 см от пола.
  • Вытяжное отверстие делается вверху, почти под потолком или даже прямо в потолке.
  • Оптимальный вариант размещения этих отверстий — по диагонали, т.е. если приток осуществляется в нижний передний угол, то вытяжку нужно ставить в верхний дальний угол.
  • Размер отверстий должен быть правильно рассчитан, чтобы обеспечить достаточно интенсивный воздухообмен.
  • Входное отверстие всегда должно быть в два-три раза больше размеров вытяжки.

Хорошо, если вентиляция была рассчитана и создана при строительстве гаража. Если этот момент был упущен, придется выполнить ряд относительно простых монтажных работ. Бывает и так, что вентиляция предусмотрена, но не дает желаемых результатов. В этом случае потребуется доработать систему, например, установив вытяжной вентилятор.

Если вы считаете работу естественной вентиляции малоэффективной, то есть возможность модернизировать систему, например, увеличив высоту вытяжной трубы:

Галерея изображений

Фото

Увеличить высоту вытяжки достаем пластиковую трубу и дефлектор к ней. Обрезаем купленную в магазине трехметровую трубу на 2,1 м, чтобы уменьшить парусность

Дефлектор крепим двумя саморезами, чтобы не волноваться и не думать, что легкую пластиковую деталь может сдуть ветер ветер

Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуются 2 хомута, точнее те детали, к которым приварены болты

Находим на крыше гаража место для установки выхлопной трубы, разметка

Переносим необходимые инструменты и материалы на крыша гаража, из которой соорудим конструкцию и закрепим ее

По сделанной заранее болгаркой разметке вырезаем отверстие, стараясь сделать максимально точно

Если заблудились при разметке и вырезали отверстие не прямо над капотом, увеличиваем его той же болгаркой

В исправленное отверстие устанавливаем кусок асбестовой трубы. послужит ориентиром для вытяжки

Шаг 1: Приобретение материалов для устройства

Шаг 2: Крепление дефлектора саморезами

Шаг 3: Сборка крепления

Шаг 4: Разметка места установки дымоход

Этап 5: Перенести инструменты и материалы на крышу гаража

Шаг 6: Выпиливание отверстия болгаркой

Шаг 8: Исправление дефектов разметки

Шаг 8: Установка асбестового кожуха в отверстие

По завершении подготовительного процесса приступаем непосредственно к сборке системы и для крепления высокой трубы растяжками:

Фотогалерея

Фото

Болгаркой обрезаются лишние отрезки металлических анкеров. Подбираем подходящие места для их установки

Просверливаем отверстия в выбранных точках для установки анкеров. Устанавливаем в отверстия анкера и обрабатываем место установки герметиком

На анкера, закрепленные к стенам парапета, надеваем отрезки троса с хомутами — они будут служить растяжками

В асбестовый чехол вставляем вентиляционную трубу с закрепленным на ней хомутом. Подсоединяем трос к хомуту через темляки, они помогут регулировать натяжение растяжек

Тщательно запенивая, сначала зазор между крышей и асбестовой трубой, затем зазор между асбестовой и пластиковой трубой, обрабатываем вся пара на пене

Выравниваем трубу, если ее положение не строго вертикально. Регулируем положение с помощью темляков. Оставляем конструкцию на сутки для застывания пенопласта

Обрезка излишков пенопласта вокруг вентиляционной трубы для повышения эстетичности обработки

Обильно покрываем срез пенопласта и участок крыши рядом с ним битумной мастикой для защиты от протечек

Шаг 9: Подготовка анкеров к предстоящей установке

Шаг 10. Установка анкеров для крепления растяжек

Шаг 11: Крепление металлического троса к анкеру

Шаг 12: Крепление троса через стропы

Шаг 13: Запенить стык трубы и крыши

Шаг 14: Выровнять вентиляционную трубу

Шаг 15: Вырезать излишки пены вокруг дымохода

Шаг 16: Обработка сопряжения трубы кровельной мастикой

Как правильно все рассчитать?

Расчеты вентиляции во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж — это небольшое помещение простой конфигурации.

Размеры вентиляционных отверстий рассчитываются по формуле:

Р разрез = N гар ×15

Где:

  • Р — площадь поперечного сечения вентиляционного разреза отверстие;
  • Р гар — гаражная площадка;
  • 15 — коэффициент, отражающий размер вентиляционного отверстия на единицу площади помещения.

Тех. нужно умножить площадь гаража на 15 мм. По этой упрощенной методике для гаража 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти расчеты очень условны, так как методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели могут различаться. Для вышеуказанного гаража площадью 24 кв. м. в одном конкретном случае успешно использовались две трубы диаметром 150 мм на притоке и одна такая труба на выходе.

Для повышения эффективности естественной вентиляции можно использовать дополнительные средства:

  • — специальный колпак, который устанавливается на край вертикального участка вытяжной трубы для создания разреженной атмосферы внутри конструкции и ускорения движения воздушных масс.
  • Диффузор — флюгер для наружной части подающей трубы; для его работы используется давление ветра.
  • Обыкновенная лампа накаливания — устанавливается внутри выхлопной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства позволяют значительно улучшить качество вентиляции в гараже.

С общими принципами Вас ознакомит следующая статья, с которой мы рекомендуем вам ознакомиться.

Как правильно выполнить установку?

Для организации правильной вентиляции гаража потребуется сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Вход делается в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже необходимо сделать отверстия в стене, соответствующие по размерам и конфигурации характеристикам трубы

Толстые стены жилых помещений сверлят на специальном оборудовании, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняется с помощью перфоратора.

После этого в отверстие вставляется труба или трубы для притока и фиксируется их положение. Для герметизации щелей между трубой и материалом стены используйте монтажную пену. Снаружи отверстие должно быть защищено специальной решеткой или диффузором.

Снаружи места ввода подающих труб, выведенных через стену гаража, должны быть закрыты декоративными решетками для защиты помещения от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала может быть выполнено не только круглым, но и квадратным или прямоугольным. Для монтажа вам потребуются трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют круглое сечение.

Это самый дешевый и удобный вариант, к тому же они создают минимальное сопротивление воздушному потоку. Металлические трубы и пластиковые конструкции подходят для вентиляции.

Вытяжная труба вентиляции гаража должна быть поднята примерно на 50 см над уровнем крыши для обеспечения хорошей тяги

Вытяжка делается под потолок. Труба проводится горизонтально через стену, а затем монтируется вертикальный элемент. Это должно быть достаточно долго.

Оптимальным считается капот, который возвышается над крышей не менее чем на 50 см. Сверху часто устанавливается капот-дефлектор. Внутри как приточное, так и вытяжное отверстия должны быть закрыты декоративной решеткой.

Вентиляция комбинированная и принудительная

Как было отмечено выше, естественная вентиляция гаража эффективна только при определенных условиях внешней среды, т.е. при достаточной разнице температур внутри и снаружи. Использование принудительной вентиляции устраняет эту проблему.

Схема комбинированной вентиляции гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к расположению вытяжки

Эффективное удаление воздуха в гараже более чем актуально, так как уровень загрязнения здесь гораздо выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж и сложно.

Для этого необходимо приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее необходимо установить. Делается это примерно так же, как и при устройстве естественной вентиляции. Расчеты, материалы и инструменты понадобятся те же, расчеты проводятся аналогично, но есть несколько отличий.

Вытяжной вентилятор представляет собой простое в установке и эксплуатации устройство, к которому необходимо подавать питание. С помощью автоматического таймера можно улучшить качество вентиляции

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от воздухозаборника, хотя такое положение желательно. Вы можете выбрать другое место, как для приточного, так и для вытяжного форточек. Но первый все же нужно разместить внизу, а второй – вверху.

Еще одним важным моментом является наличие мебели и других предметов на пути воздушного потока. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет воздухообмен. В верхней трубе должен быть установлен вытяжной вентилятор.

Это может быть канальная модель, которая устанавливается внутри трубы, или накладной вариант, такие устройства монтируются прямо на стену. После этого вентилятор следует подключить к источнику питания.

Для улучшения работы такой вытяжки возможно оснащение вентилятора дополнительными модулями автоматического управления. Например, таймер, который будет включать и выключать устройство в определенное время.

Это немного сократит затраты на электроэнергию, а также обеспечит вентиляцию гаража даже в отсутствие его владельца. Если в гараже уже есть естественная вентиляция, но она работает недостаточно эффективно, лучшим решением будет установка вытяжного вентилятора в готовый воздуховод.

Если в зимний период естественная вентиляция осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительная вентиляция предполагает установку как приточных, так и вытяжных вентиляторов в соответствующие проемы. В обычных гаражах такие системы обычно не используют, так как проблема решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать приточно-вытяжную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, единственным вариантом является принудительная вентиляция. Бывает, что в гараже планируется проведение малярных или других работ, в которых особое значение имеет хороший воздухообмен. Здесь на помощь придет принудительная вентиляция.

Желающим оборудовать гараж эффективной вытяжной системой, необходимой для удаления токсичных веществ, образующихся при сварке и покраске, будет полезно ознакомиться со следующей фотоподборкой. На ней изображен процесс изготовления колпака из:

Фотогалерея

Фото

Пара вентиляционных отверстий, которых изначально было по два с каждой стороны калитки, оснащена пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба.

Системе механической вентиляции требуется питание. Для этого проводим линию электропередач и ставим розетку специально для вентилятора

На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезной доске

Отрезок гофротрубы в два рукава. Первый участок будет проложен от выпускного патрубка до вентилятора, второй — от вентилятора до самого дальнего проектируемого места работы, например, до половины высоты смотровой ямы

Подсоединяем гофрированный воздуховод к вытяжному патрубку и подводим к вентилятору. Закрепляем трубу на стене хомутами

Устанавливаем кронштейн с металлическим стержнем на потолок и подводим к нему воздуховод

Для того, чтобы обеспечить возможность очистки воздуховода, закрепив его на потолке так, чтобы не мешает передвижению по гаражу, ставим скобу фиксирующую деталь

Для повышения эффективности сбора токсинов дымоходом рукав оснащаем воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Закрепляем воронку скотчем на металлическом кольце, чтобы можно было снять с трубы и снова установить

Этап 1: Оснащение вытяжных форточек угловыми отводами

Этап 2: Устройство разводки вентилятора

Этап 3: Крепление канального вентилятора

Этап 4: Подготовка гофра к установке

Шаг 6: Установка кронштейна на потолок

Шаг 7: Установка контркронштейна

Шаг 8: Установка вытяжной воронки для воздуховода

Подвал и смотровая яма

Выше был вариант вентиляции обычного гаража считается. Если внутри есть подвал и/или смотровая яма, об этих сооружениях следует позаботиться отдельно. В случае с подвалом придется устраивать отдельный вентиляционный канал. Это необходимо, так как внизу помещения скапливается гораздо больше влаги, чем вверху.

Схема вентиляции подвала, расположенного в гараже: приточная труба должна быть опущена как можно ниже, а вытяжная труба должна быть поднята высоко

При отсутствии вентиляции эта влага будет попадать в гараж и причинять вред транспортному средству, хранящемуся в нем. Вентиляция, устраиваемая в гараже, даже при использовании принудительных способов притока и удаления воздуха, как правило, не может обеспечить достаточно интенсивный обмен воздушными массами.

Для двух отверстий необходимо сделать: приточное и вытяжное. Рекомендуется обеспечить приток воздуха в южную часть погреба, а отвод воздуха с севера.

Подводящая труба обычно вводится в подвал через пол гаража и опускается как можно ниже. Вытяжка устроена в противоположном углу, эта труба выведена вверх и наружу через пол гаража. Как и при устройстве вентиляции в гараже, сечение входных отверстий должно быть в два-три раза больше размеров вытяжки.

Вот вариант организации естественной вентиляции гаража, в котором есть подвал и смотровая яма, для которых сделаны отдельные вентиляционные каналы

Чем больше разница по высоте между краем кормы и колпаком, тем эффективнее будет вентиляция погреба. Оптимальной считается разница в три метра и более. Чтобы увеличить разницу, вертикальную часть выхлопной трубы, которая выводится на улицу, нужно просто сделать выше. Сюда же можно установить дефлектор или защитный колпак.

Иногда установка подающей трубы по каким-то причинам невозможна. Люк в этом случае рекомендуется оставлять слегка приоткрытым, чтобы поступающий в гараж свежий воздух перемещался в подвал. Недостаток свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на дымоходе может образовываться конденсат. Для предотвращения обледенения трубы устанавливается специальный стакан для сбора конденсата.

Для неотапливаемого гаража эта мера не требуется. Зимой продукты и предметы, хранящиеся в погребе, следует размещать не ближе полуметра от воздухозаборника, иначе они могут замерзнуть.

Схема естественной вентиляции гаража со смотровой ямой: стрелками «а» указано движение воздушных потоков, «б» — расположение вентиляционных щелей для смотровой ямы

Смотровая яма представляет собой небольшой по объему объект, поэтому отдельной вентиляции для нее обычно не предусматривают. Тем не менее, стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному вентиляционному отверстию гаража, нужно сделать прорези примерно в 10-15 см. Аналогичным образом можно открыть две стороны ямы.

Со стороны капота тоже нужно сделать такой зазор, но он должен быть в два раза уже. В целях безопасности можно в некоторых местах закрыть эти щели досками. При установке автомобиля следите за тем, чтобы он не перекрывал выхлопной зазор, так как это опасно для автомобиля.

Изложены правила и варианты устройства вентиляции в гараже для самостоятельных мастеров.

Выводы и полезное видео по теме

Видео №1. Интересная и подробная информация по вентиляции гаража рассказана в этом видео:

Видео №2. В этом видео демонстрируется работа вытяжного канального вентилятора:

Видео №3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж и сложно. Вам необходимо выбрать подходящую систему и установить ее, либо улучшить существующий вариант вентиляции. Это положительно скажется на состоянии автомобиля и здоровье владельцев гаража.

Хотите рассказать о том, как вы сделали или модернизировали вентиляцию в собственном гараже? Есть полезная информация или возникли вопросы при чтении статьи? Пожалуйста, пишите комментарии и оставляйте фото по теме в блоке ниже.

Как сделать вентиляцию в гараже

Каждый владелец хочет сохранить свой автомобиль в хорошем состоянии как можно дольше. Сухой, хорошо проветриваемый гараж считается редкой удачей. А если учесть, что горожане часто хранят в погребе гаража собственный урожай, то создание в нем благоприятного микроклимата становится задачей №1. Рекомендации рубрики «Вентиляция в гараже своими руками, схема, расчет и Способы вентиляции» поможет вам определиться с выбором системы вентиляции в гараже.

Организация правильной вентиляции в гараже способствует удалению образующегося конденсата, отводу выхлопных газов и ядовитых паров

Зачем нужна вентиляция в гараже

Если она обеспечена на должном уровне, можно сделать следующие:

  • Сделать воздух чище, удалив вредные примеси, связанные с работой двигателя автомобиля. Многие водители тратят значительное количество времени на ремонт своего автомобиля. Иногда в процессе работы возникает необходимость включить мотор. При работающей вытяжке выхлопные газы будут быстро удаляться из помещения.
  • Гараж часто используется не только для автомобилей. Иногда там можно хранить овощи, например. Повышение влажности воздуха может привести к их ухудшению. Решить эту проблему поможет качественная вытяжка.
  • Иногда из-за дождя или снега в помещение может попасть влага. Надлежащая вентиляция поможет удалить лишнюю влагу, попавшую внутрь.

Система принудительной вентиляции гаража Источник notperfect.ru

  • Иногда на автомобиле или на стенах может образовываться конденсат, который вреден. Регулярная подача свежего воздуха поможет предотвратить образование воздуха.
  • Влажность вредна не только для металлических деталей. В таких условиях может образоваться грибок. Она может быть на стенах или, например, на овощах, которые некоторые могут хранить в гараже.

Воздух для дыхания, отсутствие излишней влажности, регулярный приток свежего воздуха создадут в гараже не только полезный, но и приятный микроклимат.

Возможен ли гараж без вытяжки?

Гараж для автомобиля

Конечно, можно построить гараж без вентиляции, но с таким помещением в будущем будет много проблем. Большинство автолюбителей часто ставят свой автомобиль на зиму в гараж. Но представьте, если в нем нет системы вентиляции? В таком помещении сам автомобиль и детали будут подвергаться коррозии.

Кроме того, в гараже многие ремонтируют машину самостоятельно. Часто эта работа связана с использованием химических веществ, которые очень вредны для здоровья человека. Поэтому только качественная и правильно устроенная вытяжка в гаражном погребе способна вывести опасные пары из помещения и снизить риск для собственного здоровья.

Не забывайте о повышенной влажности в помещениях без вентиляции. Даже качественное отопление зимой не сможет решить эту проблему.

Принцип работы вентиляции

На практике можно использовать различные варианты вентиляции. Их можно условно разделить на основании того, какой принцип действия применяется в каждом конкретном случае.

Эффективность зависит от качества утепления и гидроизоляции гаража. Если стены или крыша будут пропускать влагу, вытяжка может с этим не справиться.

Естественная вентиляция

Можно попробовать решить существующую проблему с минимальными усилиями. Этот вариант самый распространенный.

Самый простой способ проветрить помещение

Смотрите также: Самые популярные проекты гаражей и других «малых форм» для частного дома.

В этом случае потребуются два вентиляционных отверстия. Один находится внизу, у самой земли. Второй под потолком. Наиболее подходящий диаметр отверстия можно получить с помощью простого расчета. Один из вариантов такого расчета предполагает, что на каждый квадратный метр площади гаража приходится 2 сантиметра диаметра трубы. То есть, если его площадь 6 кв. метров, то труба должна иметь диаметр, равный 12 сантиметрам.

Принцип действия основан на том, что температура в помещении обычно выше, чем на улице. Внутрь попадает относительно холодный воздух, который затем нагревается и выходит через отверстие в потолке. Вместо этого свежий воздух подается снаружи.

Наиболее типичные гаражи имеют длину 6 м и ширину 3 м. При этом диаметр каждого из отверстий будет 27 сантиметров.

Особенности установки:

  • Вместо одного нижнего можно использовать два, но меньшего размера. При этом их диаметр должен составлять 70% от первоначального размера.
  • Вентиляционные отверстия должны располагаться на 10–15 см выше уровня пола гаража.

Трубы монтируются к вентиляционным отверстиям Источник chipmaker.ru

  • С другой стороны делается вывод трубы под потолок. Последняя подводится вверх, и чем она выше, тем лучше будет работать вентиляция. Считается, что минимальная высота не может быть меньше полуметра.
  • Щели необходимо заделать герметиком, нижние отверстия закрыть решеткой, а верхний край трубы защитить специальным наконечником, препятствующим попаданию осадков.

Необходимо помнить, что хотя естественная вентиляция значительно дешевле, качество ее работы не всегда остается удовлетворительным. Так, например, в теплую погоду притока воздуха практически не будет.

Следует учитывать, что при выходе воздуха наружу в трубе будет образовываться конденсат. Если ничего не делать, то она будет накапливаться и стекать вниз. Чтобы этого не происходило, его необходимо регулярно снимать, для чего обычно устанавливают отдельный бак.

В связи с низкой эффективностью естественной вентиляции в гараже с подвалом есть смысл задуматься о приобретении качественного оборудования. Хотя на это уйдет больше денег, в итоге вытяжка обеспечит качественную вентиляцию в любую погоду.

Таким образом можно проверить насколько эффективна вентиляция.

Виды систем вентиляции

Вытяжка для гаража своими руками делается практически любая. При выборе вентиляционной системы нужно понимать, что каждый вариант имеет важные характеристики и свойства, поэтому нужно постараться сделать правильный выбор. На фото вы можете увидеть схему работы каждого вида, а на видео систему установки.

Естественная вентиляция

Если вы решили выбрать этот тип вентиляции, то знайте, что его можно реализовать без проблем, так как это делается по простой схеме, нужно позаботиться о наличии обычных жалюзи, которые будут устанавливаются в специальные отверстия.

Схема естественной вентиляции

Итак:

  • Дефлектор очистит помещение от загрязненного воздуха, а значит, в вашем гараже теперь будет тот микроклимат, который вам нужен.
  • Передняя стена гаража считается самым удачным местом, где можно разместить впуск, помните, что эффекта можно добиться только при правильном использовании впуска, его сечение должно быть в три раза больше дефлекторной решетки, помните это.

Внимание: Дефлектор должен быть установлен вертикально, а что касается его внешней части, то не забывайте, что ее обязательно нужно будет утеплить, т.к. это важное условие.

  • Этот вид вентиляции считается самым простым; здесь не нужно дополнительное оборудование; вся система работает по законам физики и естественным образом..
  • В любом случае это позволит избежать многих проблем, но помните и имейте в виду, что такая система вентиляции обычно не в состоянии обеспечить требуемое качество очистка воздуха, сравнивая ее с другими вариантами вентиляции.

Принудительная вентиляция

  • Этот тип вентиляции обеспечивает принудительную циркуляцию воздуха. Многие специалисты в один голос говорят, что для гаражей этот вариант вентиляции подходит лучше всего, поэтому выбирать можно именно его. Только для принудительной циркуляции потребуется установить небольшой вентилятор, способный работать от 12 Вт.

Внимание: если двигатель не установлен, то летом, когда температура воздуха внутри и снаружи помещения одинакова, вентиляция работать не будет.

Принудительная вентиляция

Это установка, включающая вентилятор, фильтрующий элемент и нагреватель.

Схема приточной вентиляции

  • Как только воздух начинает поступать в вентиляционный канал, он моментально оказывается в приточном блоке, где и будет происходить фильтрация.
  • Затем нагретый воздух начинает поступать в воздухораспределитель.

Внимание: Такого результата можно добиться только в том случае, если на стенках приточных решеток установить воздуховод, а сделать это необходимо при строительстве смотровой ямы, о чем часто забывают многие владельцы.

  • Данная система может быть оснащена дополнительными фильтрами для очистки воздуха. Это замечательно, если вы выполняете покрасочные работы в гараже (см. раздел «Покраска автомобиля в гараже своими руками»).
  • Воздух подается в помещение по одному воздуховоду, после чего по трубам может поступать в любое помещение. Это подходит, если вам нужно поддерживать определенную температуру в подвале.

Вытяжная вентиляция

В том случае, если вы решили выбрать такую ​​вентиляцию для гаража, то вам необходимо подробно изучить ее принцип работы, чтобы точно понять, стоит это делать или нет. Ведь сегодня, действительно, многие владельцы часто выбирают именно этот тип вентиляционной системы, так как он эффективен и надежен.

Схема вытяжной вентиляции

Итак:

  • Если говорить в целом о схеме организации такой вентиляции, то следует знать, что она предполагает использование специальных вентиляторов не только осевого, но и канального типа, они применяются в связке с воздуховодом, поэтому в любом случае можно будет оценить эффективную работу в большом помещении.
  • Вентилятор канальный отличается тем, что способен обеспечить равномерное распределение воздушных потоков, а это так важно.
  • Но при этом для его размещения потребуется дополнительное место, поэтому необходимо учитывать этот нюанс.
  • Если гараж находится ниже уровня земли, то в обязательном порядке нужно учитывать, что вентиляционные каналы, как правило, должны быть обработаны специальным антипиреном, его легко можно приобрести в торговых сетях.
  • Также для контроля уровня загазованности специалисты советуют использовать специальные датчики, но для их установки нужны дополнительные затраты, помните об этом. Но если вы выполняете сварочные работы в гараже, то это точно подойдет.

Вентиляция гаража под домом

Гаражи могут располагаться отдельно, а в некоторых случаях — в подвале многоквартирного дома. Тогда вентиляция погреба в гараже становится особенно важной.

При этом общие принципы остаются прежними, но схема реализации существенно отличается:

  • Впускное отверстие, если смотреть снаружи дома, по-прежнему находится у самой поверхности земли. От него начинается труба, которая проходит внутрь здания и уходит вертикально вниз. В гараже дыра находится возле пола.
  • Надлежащая вентиляция в подвальном гараже делается следующим образом. Вытяжка начинается от потолка подземного гаража и идет вертикально вверх до крыши. Считается. Что он должен возвышаться над поверхностью крыши на высоту не менее 50 сантиметров.

Выхлопная труба под потолком гаража Источник турбируем.ру

  • Внизу капота есть кран для слива конденсата, образовавшегося внутри трубы.
  • Устройство вентиляции в подвале гаража выполнено таким образом, что наружные выходы труб должны быть закрыты от дождя или снега.
  • Внешний выход подводящего патрубка закрыт решеткой для предотвращения проникновения насекомых и мелких животных.

Недопустимо изменение диаметра трубы по ее длине.

Подготовка: схемы

Перед началом работ составляется схема или план, на котором наносятся места расположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертится схема расположения вентиляционных каналов.

Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков применяется естественная вентиляция.

Простейшая система вентиляции (1 — движение воздуха в гараже, 2 — воздухозаборные отверстия, 3 — воздуховыпускное отверстие)

Наиболее правильная схема выглядит так:

  • от пола к воздухозаборному отверстию 10-15 см; на таком же расстоянии, только до потолка противоположной стены устроить вытяжку;
  • диаметр отверстия для выхода потока воздуха вдвое меньше диаметра входа,
  • вентиляционная труба возвышается над уровнем крыши не менее чем на 0,5 м.

Следует отметить, что схема рассчитана на гараж высотой не менее 3 м. Так как приточное и отливное отверстия должны находиться на расстоянии 2,5–3 м.

Вентиляция комбинированная

Необходимые инструменты и материалы. Расчет

Для ускорения работы инструменты и материалы, необходимые для монтажа вентиляции, готовятся заранее.

  1. Перфоратор;
  2. болгарский;
  3. Герметик и теплоизоляционный материал;
  4. Решетки и/или жалюзи для защиты отверстий от внешнего загрязнения;
  5. Воздухоотводящие трубы из металла или пластмассы сечением 100–200 мм.

Вентиляторы также необходимы, если устанавливается комбинированная система.

Без надежного вентилятора сделать комбинированную систему не получится

Рассмотрим такие типы:

1. Вытяжной канал — доступный и простой в установке. Потребление электроэнергии не более 100 Вт. Встроенные регуляторы позволяют изменять интенсивность вентиляции. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определенном уровне влажности. Оптимальный диаметр устройства – 160 мм, более дешевый и простой вариант – 120 мм. Выбор зависит от близости к гаражу источников влаги (реки, озера, грунтовые воды).

Вентилятор вытяжной канальный

2. Центробежный (радиальный, «улитка»). Лучше всего они справляются с отводом отработанного воздуха, но они дороги и сложны в установке. Они используются в гаражах, где производится покраска автомобилей.

Центробежный вентилятор

3. Вихревой. Устройства третьего типа используются для удаления дыма при сварке или очистке форсунок.

Вихревые системы вентиляции

Оптимальным вариантом в обычном гараже на одну-две машины является вытяжной канальный вентилятор. Хорошо справляется со своими функциями, и при этом отличается невысокой стоимостью.

Нарисовав схему и подобрав инструменты, рассчитывают диаметр вентиляционных каналов. Формулы основаны на размерах гаража. Для примера возьмем комнату со сторонами 6 и 4 метра. Таким образом, площадь составляет 24 м2. Согласно требованиям и нормам, на десять квадратных метров гаража нужен воздуховод диаметром 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:

(S/a)*d, где S – площадь гаража, a – 10 м2, умножить на d – 15 см диаметра воздуховода.

Итог: диаметр вентиляционных каналов 36 см. Если выхлопных труб две, то значение уменьшается вдвое.

Что делать, если у вас металлический гараж

Многие используют гаражи, выполненные в виде металлического ящика. Для их проветривания учитывайте следующее:

  1. В них нет смотрового отверстия, поэтому нет необходимости проветривать подземную часть.
  2. Гараж выполнен из металла, поэтому влага и конденсат угрожают не только машине, но и самому гаражу.
  3. Нет отопления. Поэтому большую часть года наблюдаются резкие перепады температур, способствующие образованию конденсата.
  4. Подключение к электросети отсутствует, поэтому установить систему принудительной вентиляции не получится.

Поэтому в данном случае делают два прямоугольных отверстия, закрытых решетками в передней и задней частях гаража под крышей. Это обеспечит вентиляцию.

Решетки на вентилируемые окна

Гараж с подземной частью

Приобретая гараж, водитель обычно хочет, чтобы в нем была смотровая яма. Для этой подземной части также требуется вентиляция. Обычно при его установке основной упор делается на днище.

При этом входная труба должна выходить на пол самого гаража. Также устанавливается труба, одно отверстие которой находится на полу смотровой ямы, а другое – на полу гаража. В этом случае выпускной патрубок располагается вверху смотровой ямы.

Такое расположение вентиляционных отверстий обеспечивает равномерный приток воздуха Источник chonemuzhik.ru

Нужно ли покупать принудительную вентиляцию

Допустим, простейшая вытяжка была установлена ​​ранее. Вот признаки, по которым можно определить, довольна ли она своей работой:

  1. В комнате все время стоит спертый воздух.
  2. На стенах регулярно появляются пятна от сухого конденсата.
  3. Появился грибок или плесень.

Во-первых, вы можете предпринять шаги для повышения эффективности вытяжки. Этого можно добиться одним из следующих способов:

  1. Увеличить диаметр вентиляционных труб.
