Вентиляция подвала — схема, вытяжка, устройство

Содержание

  1. Характеристики и устройство
    1. Принудительная
    2. Естественная
    3. Естественная вентиляция в подвале гаража своими руками (видео)
  2. Монтаж естественной вытяжки
    1. Обустройство принудительной вытяжки

Нормальное использование погребов и подвалов сегодня невозможно без хороших температурных воздушных параметров. Нехватка свежего воздуха в здании может стать причиной повышенной влажности, соответственно, со временем это станет причиной образования грибка.

Труба естественной вентиляции подвала

Как правильно обустраивается вентиляция подвала своими руками, каково ее устройство и какую стоит применять схему – об этом читайте ниже.

1 Характеристики и устройство

Правильная и эффективная вытяжка в погребе вашего гаража является одним из обязательных условий хорошей сохранности транспортного средства. Мало того, что плохая вентиляция станет причиной разрушения металла и образования грибка, так еще концентрация паров от горюче-смазочных веществ и выхлопных газов довольно опасны для человеческого здоровья.

Поэтому вентиляция подвала частного дома, погреба или гаража должна стоять на первом месте у домовладельца. Разумеется, в данном случае следует учитывать и экономическую целесообразность данного процесса.

Существует несколько вариантов устройства вентиляции в погребе, схема такова:

  • принудительная;
  • естественная.

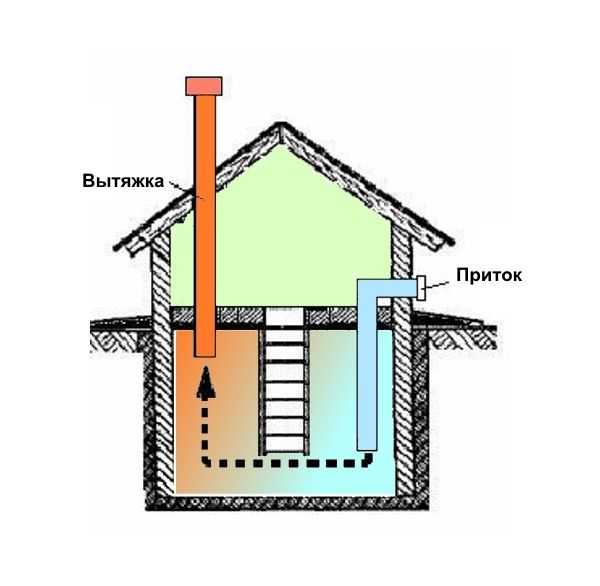

Схема вентиляции подвала и погреба

к меню ↑

1.1 Принудительная

Схема и устройство данной вентиляции в погребе применима в том случае, когда площадь дома немалая и есть необходимость в получении всегда свежего притока воздуха в помещение. Правильный монтаж и устройство данной схемы требует немалых денежных затрат, так что принудительная вентиляция подвала – вариант не для каждого домовладельца. Системы, собранная своими руками, должна состоять из следующих составляющих:

  • непосредственно вытяжных каналов;
  • нагнетательного устройства – блока печи или климатизера;
  • воздухоотвода;
  • воздухозаборника;
  • устройств для подачи воздушного потока;
  • тройников, при помощи которых будет суммироваться поток.

Принцип работы такой схемы вентиляции в погребе, обустроенной своими руками, заключается в следующем. Сначала воздушный поток благодаря вентилятору посредством труб попадает внутрь системы, где при необходимости проходит через фильтр. Затем воздушный поток либо нагревается, либо охлаждается, в зависимости от необходимости, и после этого попадает в погреб либо подвал по трубе.

Вытяжное устройство для принудительной вытяжки

Главным недостатком такой вентиляции в погребе, как вы уже сказали, является большая цена и сложность монтажа. Что касается преимуществ, то такая схема системы не зависит от погодных условий. Кроме того, есть возможность регулировки воздухообмена.
к меню ↑

1.2 Естественная

Естественная вентиляция погреба была актуальна еще в древние времена. Все потому, что устройство такой системы не требует финансовых затрат и сделать ее своими руками не так сложно.

Система и устройство приточной вытяжки в подвале состоит из следующих компонентов:

  • элемента продухи;
  • вытяжного канала;
  • приточного канала.

Функционирование данной вентиляции под погреб основано на разнице температур вне дома и в подвале, что, собственно, и обуславливает движение воздуха. То есть вытяжка в подвале позволяет обеспечить постоянный отток старого и приток нового воздушного потока в погреб. Как вы могли догадаться, данная система функционирует в зависимости от погодных условий, которые могут ее усиливать, либо наоборот, ослаблять. Главным плюсом данной вытяжки в подвале является простота конструкции и легкость монтажа. Минус – это неполный воздухообмен, а также прямая зависимость от погодных условий.

к меню ↑

1.3 Естественная вентиляция в подвале гаража своими руками (видео)

к меню ↑

2 Монтаж естественной вытяжки

Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.

Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.

Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.

Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания

Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.

Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:

  • железная или пластиковая труба;
  • хомуты для их крепления;
  • дефлекторы.

При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:

  1. Сделать отверстия с нужным диаметром.
  2. Правильно вмонтировать в эти отверстия трубы.
  3. Закрепить их цементной смесью иди монтажной пеной.

Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.

Процесс бурения стены для вытяжного канала

к меню ↑

2.1 Обустройство принудительной вытяжки

Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.

Как мы уже говорили, принудительную вентиляцию под погреб рекомендуется устанавливать в зданиях с большой площадью. Особенно, в том случае, если здание требует обустройства централизованной вытяжной системы. То есть вентиляция под погреб в этом случае будет только одной из небольших частей целой системы.

Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.

Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения

Итак, как сделать вытяжку в погребе своими руками? Установка каналов и труб для данной системы производится примерно таким же образом, как и в случае с естественной вентиляцией. Но следует учесть несколько моментов, которые нужно учитывать при обустройстве системы:

  1. Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
  2. Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.

При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.

 Главная страница » Строительство

Плюсы и минусы гаражных подвалов

Перейти к содержимому

В настоящее время гараж можно найти в большинстве домов — неудивительно, поскольку эти места отлично защищают ваш автомобиль от непогоды и обеспечивают столь необходимое пространство для хранения, инструментов и что еще для вашего дома. Подвалы похожи на это — эти области часто используются для хранения приборов и переполнения хранилища, но у них есть много возможностей для преобразования во все, что пожелает домовладелец.

Гаражные подвалы представляют собой третий тип конструкции, объединяющий в себе все преимущества гаражей и подвалов. Если вы думаете о том, чтобы сделать подвал в гараже или купить дом с ним, то сначала вам нужно знать несколько вещей.

Понимание того, что на самом деле представляют собой эти постройки, как их спланировать, преимущества и недостатки этих областей и то, как они сочетаются с более традиционными гаражами, является неотъемлемой частью. Сделать выбор в отношении того, хотите ли вы гаражный подвал, — это просто знать все плюсы и минусы этих конструкций.

Что такое подвал в гараже и как его планировать?

Как следует из названия, это подвал и гараж. Эти конструкции позволяют домовладельцам держать свои автомобили под землей. Естественно, все, что уходит в подвалы, идет на строительство гаражного подвала.

В зависимости от типа почвы вам понадобятся разные типы фундамента. Во-первых, вам также нужно будет обследовать свой участок — это может помочь определить, где будут фактические углы фундамента и где установить ваши опоры.

Что касается фундамента, который вам понадобится, и конструкции стен, вы можете рассчитывать на один из четырех материалов: монолитный бетон, бетонные блоки, сборные панели и каменные стены. Последние штрихи в подвале гаража очень похожи на любую другую комнату — это сильно зависит от того, что вы хотите с ней сделать.

Рекомендуется гипсокартон и изоляционный материал для стен и потолка. Самое большое отличие гаражного подвала от традиционного варианта заключается в том, что у этих типов есть гаражные ворота. Эта дверь может быть расположена под землей в конце спуска вниз.

Если ваш дом находится на склоне холма, горы или какой-либо другой неровной поверхности, гаражные ворота можно расположить в таком месте, чтобы обеспечить прямой проезд.

Преимущества цокольного этажа гаража

Одним из самых больших преимуществ гаражного подвала является то, что он находится под землей и не учитывается в общей площади вашего дома. Это важно по двум простым причинам, первая из которых заключается в том, что во-первых, это значительно упрощает его строительство — без каких-либо проблем с зонированием, гаражный подвал на самом деле может потребовать меньше бюрократических проволочек, чем традиционный гараж.

Вторым преимуществом этого является то, что эти квадратные метры не мешают остальной части вашего имущества, что позволяет увеличить двор или даже сделать еще одну пристройку. У этого подземного гаража также есть психологический бонус — отчетливое отделение от остальной части дома обеспечивает уровень изоляции, который нечасто встречается где-либо еще.

В зависимости от того, как вы решите обставить этот тип гаража, его можно даже считать домом. Это жилое пространство также можно использовать для устранения проблем с вертикальным зазором в потенциальном новом доме. Если вам нужно построить искусственную структуру, вы можете сделать из нее что-то полезное.

Наконец, в конце концов, подвал гаража — это и есть гараж. Это означает, что он обеспечивает защиту вашего автомобиля от непогоды, а также является многоцелевым помещением для всего, что вам нужно. Полный спектр того, чем может быть гараж, почти бесконечен — от спортивной площадки до прачечной или просто для хранения.

Такое расширение пространства может сделать ваш дом намного лучше, чем он был до появления гаража. Есть так много непосредственных и очевидных преимуществ в наличии гаража, что он мгновенно увеличивает стоимость вашего дома.

Недостатки подвала гаража

Как и предполагалось, подвал гаража не лишен недостатков. Самая большая из них — это объем рабочей и технической работы, затраченной на создание одной из этих структур. Гараж сам по себе требует только четырех стен — трех, если он пристроен. Создание традиционного гаража — довольно простой процесс — гараж в подвале требует всевозможных специализаций.

Будучи хотя бы частично погруженными в землю, строителям приходится воздействовать на грунт и делать что-то, способное удержать дом наверху. Есть еще такие вещи, как дополнительное утепление, дренаж и сама яма. Подъездная дорога также является частью этого и, в зависимости от необходимого уклона, может потребовать большой площади.

В совокупности все это приводит к конструкции, строительство которой занимает значительно больше времени и требует дополнительных затрат по сравнению с традиционными напольными гаражами.

Гараж в подвале и гараж на полу

Чем более распространенный гараж на полу конкурирует с гаражом в подвале? Преимущества напольного гаража перед конкурентами сразу очевидны, поскольку они противоположны подземному варианту. Во-первых, традиционный гараж намного проще конструктивно.

Эти гаражи построены так же, как и любые другие пристройки, им требуется только определенное количество квадратных метров, которые находятся на достаточном расстоянии от границы собственности. В то время как подземный гараж требует большого объема рытья и специальных работ, для традиционной модели требуется только заливка фундамента у стен.

Нахождение над землей также означает, что для самой подъездной дорожки требуется меньше места — естественный результат отсутствия крутой нисходящей траектории, по которой она должна следовать. Все это превращается в проект, который на самом деле может осуществить достаточно умелый домовладелец — подвиг, невозможный с гаражными подвалами.

Это не значит, что подвальные гаражи не лишены преимуществ перед традиционными гаражами. Подвал гаража может находиться в отдаленном пространстве, которое не занимает почти столько же имущества, сколько напольные гаражи — это помогает, если вы живете в районе, который ограничен по площади. кадры у вас есть.

Эта нестандартная функция также может работать в сочетании с эстетикой – напольный гараж, если он не является частью оригинального дома, может нарушить внешний вид вашего дома.

Заключительные мысли

Гараж в подвале – это именно то, что он подразумевает – объединение гаража и подвала в одно строение. Позволяя вам сохранить свой автомобиль в безопасности, не нарушая максимальную площадь участка земли, они часто встречаются в чрезвычайно неровных местах.

Подземное или частично подземное сооружение означает, что построить новое непросто — требуется тщательное планирование и настройка, чтобы все получилось правильно. По сравнению с типичными напольными гаражами они, как правило, стоят дороже, но компенсируют это тем, что представляют собой более удаленное пространство, которое не нарушит внешний вид вашего дома, а также повысит его ценность.

Подвалы гаражей — отличное место, но не обязательно для всех.
