Выпрямитель на диодах шоттки

Содержание: Определение Принцип действия Основные характеристики Схемы выпрямителей Как спаять и подключить Область применения и назначение Способы проверки. Диодный мост — это схемотехническое решение, предназначенное для выпрямления переменного тока. Другое название — двухполупериодный выпрямитель. Строится из полупроводниковых выпрямительных диодов или их разновидности — диодов Шоттки. Мостовая схема соединения предполагает наличие нескольких для однофазной цепи — четырёх полупроводниковых диодов, к которым подключается нагрузка.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Выпрямительные диоды, диодные мосты и области их применения

Диод Шоттки

выпрямительный мост на диодах шоттки

Что такое диодный мост — простое объяснение

Диоды Шотки

Это интересно!

Диод Шоттки

Диод шоттки с минимальным падением напряжения

Диодный мост из диодов Шоттки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Выпрямляем ток полевыми транзисторами и сравним нагрев с диодами

Выпрямительные диоды, диодные мосты и области их применения

Самый простой способ собрать мост на диодах Шоттки — соединить аноды диодной сборки и получить со сдвоенного диода обычный. Такой вариант позволит использовать по полной оба диода каждой диодной сборки. Подбирая диоды Шоттки для моста, нужно учитывать, что производители указывают максимальный ток диодной сборки, а не каждого диода, который в нее входит. Если параметры используемых диодных сборок позволяют, можно немного сэкономить и построить диодный мост всего из трех диодов Шоттки.

Необходимо иметь в наличии диод с общим катодом и с общим анодом. Купить диоды Шоттки с общим анодом крайне тяжело, они очень редко встречаются в продаже. Если все же получилось их приобрести, схема моста будет выглядеть вот так.

Диод Шоттки

Ru — форумы для гитаристов У нас самая большая гитарная тусовка. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Не получили письмо с кодом активации? В теме В разделе По форуму Google Яндекс. Автор Тема: Диоды шоттки в анодном выпрямителе и про емкости.

Двухполупериодная мостовая схема выпрямителя, несмотря на в использовании диода с барьером Шоттки, включенного в разрыв.

выпрямительный мост на диодах шоттки

Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. KBPC мост овой выпрямитель диод Шоттки. Wuhan Wuzheng Rectifier Co. Отправить сообщение. Ningbo Zhongxincheng Electronics Co. Dongguan Lechen Electronics Co.

Что такое диодный мост — простое объяснение

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов.

Диоды Шотки

Как я писал ранее, «в прошлой жизни» на нуль-одиннадцатой, мною был установлен генератор на 95А от Ауди «селёдки» с эл-нагнетателем ни разу живьём его повидать так и не удалось, было бы любопытно. Видимо, эти машины комплектовались более мощным генератором www. Пока однажды, во время экстремального лазания по г внам не рас ячил его ж пу об острый камень. Пострадал щёточный узел, и выпрямитель. Жалко было до соплей. Вариантов выхода из ситуации было несколько: искать другой такой или похожий, поставить ТАЗогенератор, или сделать самопальный выпрямитель.

Это интересно!

Для самодельных схем, радиолюбители частенько применяют выпрямительные мосты на диодах Шоттки. Использование диодов Шоттки в мостах обусловлено низким падением напряжения на диоде, что влечет за собой меньшие потери на мосту и снижает его нагрев. Большинство диодов Шоттки выпускаются сдвоенными, в корпусах с общим катодом , и сборка моста из такого диода вводит новичка в тупик. Сегодня мы рассмотрим, какими способами можно собрать диодный мост из диодов Шоттки. Самый простой способ собрать мост на диодах Шоттки — соединить аноды диодной сборки и получить со сдвоенного диода обычный. Такой вариант позволит использовать по полной оба диода каждой диодной сборки. Подбирая диоды Шоттки для моста, нужно учитывать, что производители указывают максимальный ток диодной сборки, а не каждого диода, который в нее входит. Если параметры используемых диодных сборок позволяют, можно немного сэкономить и построить диодный мост всего из трех диодов Шоттки.

Одним из самых проблематичных узлов современных блоков питания становятся вторичные выпрямители на диодах Шоттки, что обусловлено.

Диод Шоттки

Задолго до Фукусимы энергосбережение уже стало настоящим лозунгом во многих странах. Более эффективное использование энергии сокращает количество электростанций. Применение ламп накаливания проблематично из-за их низкой эффективности, а энергосберегающие лампы небезопасны, поскольку содержат ртуть. С надлежащим охлаждением срок службы светодиодных ламп может превысить в 50 раз показатель ламп накаливания.

Диод шоттки с минимальным падением напряжения

Важная информация Внимание! Извините за неудобства. Доска объявлений Все разделы прочитаны. Подскажите Можно ли просто заменить обычный диод на диод Шоттки. Есть у меня обычное зарядное устройство для АКБ заводское выпущено в начале х.

Диодный мост из диодов Шоттки

При выборе диодов выпрямителя необходимо учитывать целый набор факторов, определяемых: принципиальной схемой выпрямителя, частотой и величиной входного переменного напряжения, величинами напряжения и тока нагрузки, условиями эксплуатации температура, влажность, устойчивость входного напряжения и т. В первую очередь необходимо рассчитать значение максимального обратного напряжения, прикладываемого к силовым диодам при работе выпрямителя выбранного типа, а также оценить среднее значение протекающего через них прямого тока это можно сделать по приближенным формулам, приводимым в таб. Полученные таким образом значения необходимо откорректировать в зависимости от характера нагрузки. Режимы работы диодов в различных выпрямителях. При наличии активно-емкостной нагрузки а это чаще всего именно так амплитудное и действующее значения тока силовых диодов могут существенно превышать его расчетное среднее значение. Во избежание ее превышения в начальный момент времени после включения выпрямителя и во время его работы в т.

Но за эти преимущества приходится платить. Основной недостаток диодов Шоттки связан с относительно высоким током утечки. В устройствах с батарейным питанием, таких как смартфоны, планшеты и смарт-часы, этот недостаток диодов Шоттки сокращает срок работы от аккумуляторной батареи. Для решения проблемы использовались транзисторы на основе эффекта Шоттки — с таким же низким прямым напряжением на переходе, но с меньшим током утечки.

Выпрямитель на диодах шоттки схема

Диод Шоттки относится к семейству диодов. Выглядит он почти также, как и его собраться, но есть небольшие отличия. Простой диод выглядит на схемах вот так:. Чтобы проще запомнить, можно добавить голову и ножки и представить себе человечка, танцующего ламбаду. Итак, как вы помните, диод пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока до какого-то критического значения, называемым обратным напряжением диода.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Диод Шоттки

Диод шоттки с минимальным падением напряжения

Выпрямитель для усилителя или

Выпрямительные диоды, диодные мосты и области их применения

Диодный мост

Выпрямитель, схема диодного моста

Реализация схемы монтажного «ИЛИ» с помощью контроллера LM74610-Q1

Новый сайт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Три метода проверки диодов ШОТКИ УЛЬТРАФАСТ ВЫПРЯМИТЕЛЬНЫХ СИЛОВЫХ

Диод Шоттки

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Payalnik , 9 февраля в Электроника. Есть неудобный в перемотке 12В трансформатор, с которого нужно запитать десятиамперную нагрузку постоянным напряжением возможно ближе к 12В. На обычном мосте падение великовато. Надергал из комповых БП три сдвоенных диода Шоттки и спаял мост на них, но они у меня сильно разные — один впритык по току, я его запараллелил, а остальные два с двух-трехкратным запасом, их я по одному на плечо использовал.

Пока работает. Чего можно от этой схемы ожидать в плане надежности? Ничего там не перекосит? Если в конструкции ничего не перегревается, вход и выход защищены предохранителями, что может случиться? Будет работать долго. На Шоттки, Вы выграете всего четверть Вольта. Так же, существенное влияние на напряжение, будет оказывать напряжение сети. Если на Тр написано 12в , это не значит что ровно столько вы с него получите. Если после моста на обычных диодах будут конденсаторы фильтра то выпрямленное напряжение будет даже выше чем 12 В.

Выше вообще нельзя, так что вторым номером продумываю обычный мост, кондер и пара диодов гасящих. Прокатит если что на таких параметрах? Правильную схему выбрать можно только зная что именно будет питаться от выпрямителя. Подозреваю светодиоды. Коллекторные моторы тоже сильно разные бывают. Если двигатель с последовательным возбуждением то обмотки возбуждения будут являться индуктивностями, если возбуждение независимое то мотор будет больше активной нагрузкой. А вообще двигатели довольно терпимы к небольшому отклонению напряжения.

Думаю мост на обычных диодах для двигателя с последовательным возбуждением подойдет нормально. А для двигателя с независимым возбуждением добавить конденсаторы фильтра не помешает.

Гасящие диоды тоже возможны. Тут еще вопрос возник — что получится из двух последовательно включенных простейших симисторных регуляторов? Транс вышеупомянутый управляется диммером по первичке, а теперь хочу добавить к нему педаль из курка дрели В.

Лениво все переделывать по-нормальному, если и так работать будет. А теперь от него и движок запитать охота, чтобы еще такую же дуру не делать.

Лампе вроде пофигу переменное напряжение или выпрямленное но не сглаженное. А движок с постоянными магнитами. Вроде в теории диммер всего лишь обрезает конец полуволны, и тот из двух последовательно включенных диммеров который в данный момент настроен на позднейшую фазу просто будет работать вхолостую, пропуская весь оставленный вторым диммером кусок полуволны. Включать трансформатор через диммер — опасное занятие, так как во-первых: диммирование с точки зрения математики — это порождение новых гармоник, которые ни к чему, кроме дополнительного нагревания сердечника трансформатора, не приведут; во-вторых: наличие бестоковых пауз — это дополнительное повышение коэффициента пульсаций на выходе.

Если вы установили тот факт, что при подключении моторчика к данному выпрямителю напряжение на выходе трансформатора не просело до той величины, при которой на нагрузке бы установилось 12В, и это вредит ему вызывает перегрев, нестабильню работу, снижение момента силы и т.

Это еще с какого перепуга. В якоре двигателя постоянного тока ДПТ протекает переменный ток, частота которого прямо пропорциональна скорости вращения якоря поскольку коллектор является механическим преобразователем постоянного тока в переменный и обратно, поэтому цепь якоря является индуктивной нагрузкой. Обмотки возбуждения это самые обычные электромагниты постоянного тока. Если учесть, что шунтовая обмотка имеет дофига витков, а ток возбуждения в 10 раз меньше тока якоря, то любой ДПТ является индуктивной нагрузкой, а согласно теории автоматического регулирования электромотор является индуктивным интегрирующим звеном цепи.

По теме. Диоды в цепи можно поставить любые, пульсация тока, соответственно и напряжения для индуктивного интегрирующего звена, ДПТ то есть, значения не имеют, для него важно действующее значение тока, ну и напряжения соответственно. У меня моторчики коллекторные крутились от простого выпрямителя лет 15 безо всяких проблем. Вот с регулированием диммером по первичке хуже, если диммер отсекает до половины полупериода, то ничего так, а если больше, то гораздо хуже и помех от всего этого безобразия очень много.

Для регулировки оборотов лучше всего собрать шим контроллер надо всего одну микросхему например ла7 или таймер схем в интернете полно,регулироваться будет практически от нуля до максимума одним поворотом резистора,а диоды любые ,что есть лиш бы потоку и напряжению проходили.

Про шунтовую обмотку я вообще нигде не говорил. То что она большая индуктивность это очевидно. Я говорил про независимое возбуждение то-есть возбуждение от постоянных магнитов. Конечно индуктивность у якоря имеется но она незначительна относительно частоты сети и может не учитываться.

Конечно индуктивность якоря для высокочастотного ШИМа например куда более существенна. Сопротивление якоря на низкой частоте фактически равно активному сопротивлению и составляет обычно от единиц до долей Ома.

Двигатель является интегратором потому что когда он вращается он является генератором с ЭДС противоположно направленной ЭДС источника питания. Вы должны быть пользователем, чтобы оставить комментарий. Зарегистрируйтесь для получения аккаунта. Это просто! Уже зарегистрированы? Войдите здесь.

Нет пользователей, просматривающих эту страницу. Поиск в. Войти анонимно. Мост из диодов Шоттки Автор: Payalnik , 9 февраля в Электроника. Рекомендованные сообщения. Опубликовано: 9 февраля Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах. Выше вообще нельзя. Опубликовано: 9 февраля изменено. Коллекторный мотор. Напряжение немного ниже номинала в принципе тут нормально, просто хочется оптимизировать. Изменено 9 февраля пользователем Payalnik. Опубликовано: 10 февраля Попробовал, вроде нормально работают два диммера последовательно.

Опубликовано: 15 февраля Опубликовано: 16 февраля Если учесть, что шунтовая обмотка. Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь для получения аккаунта.

Зарегистрировать аккаунт. Войти Уже зарегистрированы? Войти сейчас. Перейти к списку тем Электроника. Войти Регистрация.

Диод шоттки с минимальным падением напряжения

Диодный мост — электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный. Диодные мосты — важная часть электронных приборов, питающихся от бытовой электросети напряжением В и частотой 50 60 Гц. Его второе название — двухполупериодный выпрямитель. Диодный мост состоит из полупроводниковых выпрямительных диодов или из диодов Шоттки. Элементы могут отдельно распаиваться на плате.

Раздобыть мощные импульсные диоды довольно. и более, а поскольку компьютер питается от постоянного тока, значит в блоке питания должен быть выпрямитель. Вот их маркировка и внутренняя схема.

Выпрямитель для усилителя или

Назван в честь немецкого физика Вальтера Шоттки. В диодах Шоттки в качестве барьера Шоттки используется переход металл-полупроводник, в отличие от обычных диодов, где используется p-n переход. Допустимое обратное напряжение выпускаемых диодов Шоттки ограничено вольт CSD и аналоги , на практике большинство диодов Шоттки применяется в низковольтных цепях при обратном напряжении порядка единиц и нескольких десятков вольт. Для отправки комментария вам необходимо авторизоваться. Достоинства Падение напряжения на диоде Шоттки при его прямом включении составляет 0,2—0,4 вольт, в то время, как для обычных, например кремниевых диодов, это значение порядка 0,6—0,7 вольт. Столь малое падение напряжения на диоде, при его прямом включении, присуще только диодам Шоттки с максимальным обратным напряжением порядка десятков вольт, однако при повышении приложенного напряжения, падение напряжения на диоде Шоттки становится сравнимым с кремниевым диодом, что может ограничивать применение диодов Шоттки. Теоретически диод Шоттки может обладать низкой электрической ёмкостью барьера Шоттки. Отсутствие p-n перехода позволяет повысить рабочую частоту.

Выпрямительные диоды, диодные мосты и области их применения

Запросить склады. Перейти к новому. Мост на диодах Шоттки. Собственно вопрос может и глупый, но вот нужен совет сообщества. Есть ли какие-то «НО» если собрать выпрямительный диодный мост для импульсного БП на диодах шотки вместо сверхбыстрых диодов которые там стояли и выгорели благополучно при КЗ?

Забыли пароль? Изменен п.

Диодный мост

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 15 из Тема: Диоды Шоттки в выпрямителе. Добавить тему форума в del.

Выпрямитель, схема диодного моста

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 1 2 3

Подробная информация о диодных сборках (мостах): схема подключения 50 (60) Гц. Его второе название – двухполупериодный выпрямитель. Диод Шоттки – еще один вид полупроводниковых элементов.

Реализация схемы монтажного «ИЛИ» с помощью контроллера LM74610-Q1

Электротехника и радиоэлектроника пестрят многими понятиями, одним из которых является диод Шоттки, используемый в многочисленных схемах электроцепей. Многие задаются вопросами о том, что такое диод Шоттки, как он обозначается на схемах, а также каков принцип работы диода Шоттки. Диод Шоттки — диодное полупроводниковое изделие, которое при прямолинейном включении в цепь выдает малый показатель уменьшения напряжения.

Новый сайт

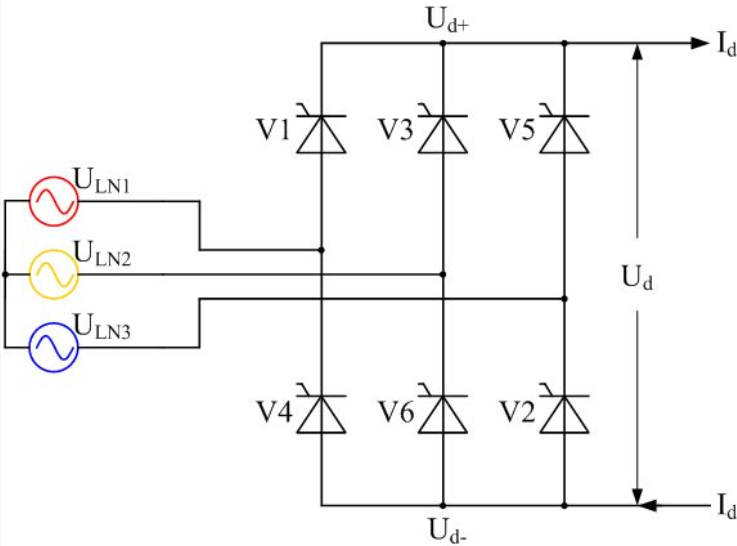

Широкое распространение в радиотехнике получил диодный мост. Он используется в блоках питания и выполняет функцию выпрямления переменного напряжения. Таким образом, с помощью выпрямителя входной переменный электрический ток преобразуется на выходе в постоянный ток. Ведущую роль в этом процессе играет схема диодного моста выпрямителя. В результате на выходе происходит образование пульсирующего напряжения. Его частота в два раза превышает входную, однако полярность отличается высокой стабильностью.

Развитие электроники требует все более высоких стандартов от радиодеталей.

При выборе полупроводниковых диодов для выпрямителя следует помнить, что основными параметрами полупроводниковых диодов являются допустимый ток Iдоп Iпр мах , на который рассчитан данный диод, и обратное напряжение Uобр Uобр мах , выдерживаемое диодом без пробоя в непроводящий период. Выбор диодов для выпрямителей осуществляется по величине тока Iд, протекающего через диод, и максимальному напряжению Uд, которое оказывается приложенным к диоду в непроводящий период. При этом для исключения повреждений диодов должны выполняться следующие условия:. Обычно при составлении реальной схемы выпрямителя задаются значением мощности потребителя нагрузки Рн, Вт, получающего питание от данного выпрямителя, и выпрямленным напряжением напряжением на нагрузке Uн, В, при котором работает потребитель постоянного тока. Отсюда нетрудно определить ток потребителя нагрузки :. Вычисленное значение тока берется за основу при выборе диода по току, сравнивая ток протекающий через диод Iд с допустимым током диода Iдоп, выбирают диоды для схем выпрямителя. Следует учесть, что для различных схем выпрямителей ток, протекающий через диод Iд иток протекающий через потребитель нагрузку Iн связаны соотношениями:.

Многие говорят что в выпрямителях усилителей должны использоваться только лишь диоды Шоттки , или сверхбыстрые диоды » суперфаст » — это если по-русски. Если поставить обычные «медленные» диоды, то Великий Аудиофильский Дух обидится и хорошего звука вам не видать! На наше счастье, Великий Аудиофильский Дух может навредить только тем, кто в него верит. Давайте попробуем разобраться в необходимости применения таких диодов без привлечения эзотерики, а при помощи одной лишь науки и техники.

Диодный выпрямитель Шоттки » Electronics Notes

Одно из основных применений диодов Шоттки — выпрямительные диоды с малым падением напряжения. Узнайте об основных характеристиках, преимуществах, ограничениях, технологиях и т. д. . .

Диод с барьером Шоттки Учебное пособие Включает:
Диод с барьером Шоттки
Диодная технология Шоттки
Характеристики диода Шоттки
Диодный выпрямитель Шоттки
Диод Шоттки из карбида кремния

Другие диоды: Типы диодов

Диод Шоттки находит широкое применение там, где необходим силовой выпрямитель.

Диодный выпрямитель Шоттки имеет ряд очень полезных преимуществ по сравнению с другими типами диодов и может быть использован с пользой.

Диод Шоттки уже много лет используется в качестве выпрямителя в источниках питания, где его использование необходимо во многих конструкциях.

Однако необходимо учитывать недостатки решения силового выпрямителя на диодах Шоттки. Это означает, что он подходит не во всех случаях.

Преимущества использования диодного выпрямителя Шоттки

Силовой выпрямитель на диодах Шоттки имеет ряд характеристик, которые делают эту технологию хорошим вариантом во многих случаях:

Низкое прямое падение напряжения: Низкое прямое падение напряжения, обеспечиваемое силовыми диодными выпрямителями Скоттки, является значительным преимуществом во многих приложениях. Это снижает потери мощности, обычно возникающие в выпрямителе и других диодах, используемых в источнике питания. Со стандартными кремниевыми диодами, предлагающими основную альтернативу, их напряжение включения составляет от 0,6 до 0,7 вольт. С выпрямителями на диодах Шоттки, имеющими напряжение включения от 0,2 до 0,3 В, можно добиться значительной экономии энергии. Однако необходимо помнить, что также будут потери, вносимые сопротивлением материала, и падение напряжения на диоде будет увеличиваться с ростом тока. Потери диодного выпрямителя Шоттки будут намного меньше потерь эквивалентного кремниевого выпрямителя во многих приложениях.
Высокие скорости переключения: Очень высокая скорость переключения диодного выпрямителя Шоттки означает, что этот диод подходит для использования в схемах импульсного регулятора, позволяя достичь более высоких уровней эффективности, чем если бы использовались другие типы силовых выпрямительных диодов. .

Особенности конструкции выпрямителя на диодах Шоттки

Диодные выпрямители Шоттки

обладают многими преимуществами, но при их использовании необходимо учитывать ряд конструктивных соображений. Это должно быть учтено при проектировании схемы.

Некоторые моменты, которые следует учитывать, включают следующее:

Ограниченное обратное напряжение: Из-за своей конструкции выпрямители на диодах Шоттки имеют ограниченное обратное напряжение. Максимальные значения обычно составляют около 100 вольт. Если бы устройства были изготовлены с цифрами выше этого, было бы обнаружено, что прямое напряжение будет расти и быть равным или больше, чем у их эквивалентных кремниевых диодов для разумных уровней тока.
Высокий обратный ток утечки: Выпрямители на диодах Шоттки имеют гораздо более высокий обратный ток утечки, чем стандартные кремниевые диоды с PN-переходом. Хотя это может не быть проблемой в некоторых проектах, это может повлиять на другие.
Ограниченная температура перехода: Максимальная температура перехода диодного выпрямителя Шоттки обычно ограничена диапазоном от 125°C до 175°C, но проверьте характеристики производителя для данного компонента. Это сопоставимо с температурой около 200°C для выпрямителей на кремниевых диодах.
Подходящий радиатор: Несмотря на то, что диод Шоттки обеспечивает гораздо меньшее прямое падение напряжения, в некоторых силовых приложениях может рассеиваться значительный уровень мощности. Об этом нужно помнить и не считать, что чем ниже падение напряжения, тем радиаторы не потребуются. Максимально допустимая температура перехода ниже, чем у эквивалентных кремниевых диодов.

Диоды Шоттки очень полезны, когда требуется силовой выпрямитель. Однако у них есть ограничения по производительности, и это необходимо учитывать при выборе необходимой технологии для любого приложения выпрямления энергии.
