Понятная схема подключения и монтаж одноклавишного выключателя. Выключатель проходной одноклавишный схема подключения


Установка одноклавишного выключателя | Строительный портал

Смена выключателя - проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

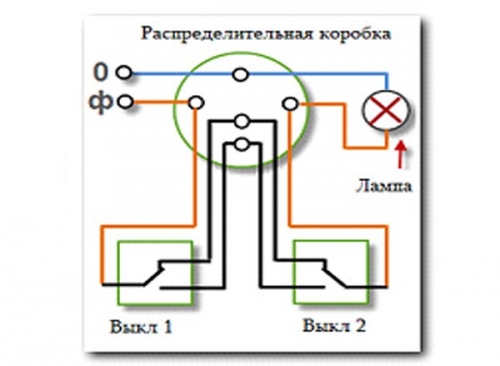

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.  Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

strport.ru

Как подключать проходные выключатели - одноклавишный, двухклавишный и трехклавишный

Для удобства использования осветительных приборов нередко устанавливают проходные выключатели. Эти устройства электрической арматуры, позволяют включать светильник в одном месте, а выключать в другом. Иногда для управления освещением применяется более двух подобных устройств.

Применение проходных выключателей необходимо в тех помещениях, которые имеют большую площадь или протяжённость, например лестницы и садовые дорожки.

Установка проходного выключателя

Монтаж проходного выключателя

Установка проходного устройства немного сложнее, чем монтаж обычного выключателя. Для правильной разводки проводов, необходимо использовать монтажный короб, в котором будет производиться подключение проводов.

Монтаж проходного элемента электрической арматуры начинается с отключения подачи электричества. Для этой цели необходимо отключить входные автоматические предохранители или вывернуть пробки.

К осветительным приборам «0» от электрического щитка подводится напрямую. Фазный провод подводится к одному из выключателей. Затем от этого элемента два провода подсоединяются к двум контактам другого устройства, а выход второго элемента к приборам освещения для того чтобы установить проходные устройства необходимо приготовить все необходимые для этого материалы и инструменты.

Набор инструментов для работы:

  1. Отвёртка шлицевая и крестовая.
  2. Пассатижи.
  3. Канцелярский нож.
  4. Молоток.
  5. Зубило.
  6. Перфоратор.
  7. Короновидное сверло.

Установка одноклавишного проходного выключателя

Установка одноклавишного выключателяСхема подключения одноклавишного выключателя

Монтаж одноклавишного проходного элемента необходимо начинать с установки распределительного короба. Коробка устанавливается на равном расстоянии от двух выключателей, под потолком.

К коробке от щитка подводится «фаза» и «0». От распределителя делается с помощью зубила и молотка штроба, до того места, где будет установлен выключатель. По этой штробе ведётся к первому выключателю трёхжильный кабель.Перед тем как установить устройство, с помощью перфоратора и специальной насадки делается углубление в стене, в которое устанавливается подрозетник.

Его необходимо полностью утопить в стене и зафиксировать с помощью гипсовой шпатлёвки. В подрозетник вводится кабель. Одна жила кабеля, которая будет подключена к фазному проводу, подсоединяется ко входу элемента электрической арматуры, две другие жилы кабеля подсоединяются к выходу выключателя и ведутся в распределительную коробку, где соединяются с выходными проводами второго выключателя.

Входной провод второго выключателя подводится к элементам освещения. Таким образом, включение осветительного прибора возможно только в том случае, когда два выключателя одновременно включены в один контур. При таком подключении каждый электротехнический прибор позволяет включить освещение и отключить его.

Установка двухклавишного проходного выключателя

Установка двухклавишного выключателяСхема подключения двухклавишного выключателя

Монтаж двухклавишного устройства отличается от предыдущей конструкции, только в количестве жил кабеля которые будут подведены к нему, и количеством клавиш.

В случае подключения двухклавишного проходного элемента потребуется подвести к первому механизму 5 отдельных жил, и 6 жил ко второму.

К первому подводится фазный провод к двум входящим клеммам или к одной, если конструкция выполнена таким образом, что позволяет подвести фазный провод только к одной входящей клемме. На выходе из устройства установлены 4 клеммы, к которым подключаются по одной жиле провода.

Четыре жилы ведутся в распределительную коробку, где соединяются с четырьмя входящими клеммами второго устройства.

На этом этапе важно не перепутать пары проводов, которые должны быть разделены таким образом, чтобы две жилы первого элемента арматуры были соединены с двумя жилами другого, отвечающего за включение одного светового прибора.

Два выхода второго выключателя подсоединяются к отдельному световому прибору. Именно по этим проводам будет подведено «фаза» электрического тока.

Установка трёхклавишного выключателя

Установка трехклавишного проходного выключателяСхема подключения трёхклавишного выключателя

Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов.

Сложно переоценить достоинства устройства такой конструкции, когда необходимо выключить свет на втором этаже, находясь при это на первом, а перейдя на второй этаж здания осуществить выключения освещения на первом этаже.Как и при установке 1 и 2 клавишных устройств, для правильной работы системы необходим монтаж распределительной коробки, в которой будет осуществляться соединение и распределение проводов к приборам и нагрузке.

Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток. Эта жила подключается одновременно к 3 входным клеммам 1 прибора.

На выход подключается 3 пары проводов, которые ведутся ко второму проходному выключателю и присоединяются попарно к клеммам входа прибора. На выходе получатся три независимых друг от друга контура, которые будут включать светильники.

По завершении подключения элементов, провода фиксируются в штробе с помощью дюбелей с хомутами, затем тщательно заделываются гипсовой шпатлёвкой в толще стены.

Выключатели монтируются в подрозетники с помощью выдвижных лапок. Для этого необходимо снять декоративную пластмассовую накладку и проворачивая равномерно болты, которые выдвигают фиксирующие элементы, закрепить внутреннюю часть прибора.

После проведения этой процедуры устанавливаются клавиши и декоративная часть устройства. Немного иначе, производится установка проходного устройства в деревянных домах. При установке такого оборудования применяется наружная проводка, без заделки в стену. Обычно применяют для этих целей монтажную гофрированную трубу, а приборы монтируют в металлических подрозетниках. Распределительный короб также должен быть металлическим.

Трёхклавишный проходной выключатель позволяет включать не только осветительные устройства расположенные в разных комнатах или этажах здания, но регулировать интенсивность освещения одного прибора, например люстры, в одной комнате.

Подключение проходного выключателя

Блиц-советы

  1. При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
  2. Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
  3. В спальне проходные элементы электроарматуры позволяют отключить освещение, не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
  4. При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
  5. Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
  6. Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств — 10 А.
  7. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
  8. Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
  9. При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.

housetronic.ru

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

Применение проходных выключателей для освещения лестницы

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

  • клавишные;
  • сенсорные;
  • с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».

Схема подключения одноклавишных проходных выключателей



В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Подключение проходных выключателей к распределительной коробке

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Способ соединения медного и алюминиевого провода

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Схема подключения двухклавишных проходных выключателей

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Тренхклавишный проходной выключатель

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

  • в длинных коридорах с двумя выходами;
  • на лестничных площадках;
  • для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
  • у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

220.guru

Схема подключения тройного проходного выключателя

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

  • Проходной переключатель
  • Перекрестный переключатель
  • Двухклавишный проходной переключатель
  • Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Как подключить трехклавишный выключатель

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

Схема подключения тройного проходного выключателя

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric .

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

  • — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
  • — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя. довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя. по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Схема подключения тройного проходного выключателя

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя .

Схема подключения тройного проходного выключателя

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Схема подключения тройного проходного выключателя

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Схема подключения тройного проходного выключателя

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения тройного проходного выключателя

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Схема подключения тройного проходного выключателя

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Схема подключения тройного проходного выключателя

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Схема подключения тройного проходного выключателя

Включаем другую клавишу выключателя другой светильник зажегся.

Схема подключения тройного проходного выключателя

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Схема подключения тройного проходного выключателя

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

Схема подключения тройного проходного выключателя

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Источники: http://elquanta.ru/vyklyuchateli/prokhodnoj-vyklyuchatel-podklyuchenie.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/, http://electricvdome.ru/rozetki-i-vukluchateli/sxema-podklyucheniya-trexklavishnogo-vyklyuchatelya.html

remontonly.ru

как подключить с 2-х мест, одноклавишный переключатель, видео

Схему подключения проходного выключателя можно легко найти в интернетеСхему подключения проходного выключателя можно легко найти в интернетеПроходной выключатель света является устройством, посредством которого можно осуществлять управление освещением сразу в нескольких местах. Это вполне возможно, а самое главное, очень удобно, особенно для больших домов, квартир или же вовсе крупногабаритных помещений, таких как торговые центры, галереи и театры.

Электрическая схема подключения проходного выключателя с 2-х мест

Схема подключения у такого оборудования, как двухпроходной выключатель, проста. Вполне возможен монтаж таких изделий и в спальне, например, если к одной клавише подключить основной свет, а к другой второстепенный.

Считается схема очень удобной для:

  • Длинных коридоров;
  • Частных двухэтажных домов;
  • Лестничных пролетов;
  • Проходных комнат.

Электрическую схему подключения проходного выключателя можно самостоятельно составить при наличии соответствующих знаний Электрическую схему подключения проходного выключателя можно самостоятельно составить при наличии соответствующих знаний

В спальне требуется одновременное заведение ноля и заземления на светильники. Фаза будет подаваться с первого выключателя, а входная часть второго устройства соединяется со свободным проводом светильника. Каждый из выходов нужно соединить между собой. Электросхема такого подсоединения достаточно проста, и функционирует точно также, как обычный проходной выключатель.

При нажатии на клавишу одного из выключателей, установленных в системе, происходит включение всей цепи.

По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Желательно уложить их в специальные кабель каналы или короба, а кончики завести в специальную монтажную коробку. Это исключит образование таких моментов, как возгорание, замыкание, а самое главное, если в одной коробке потребуется замена провода, то она должна быть всегда открытой.

Как подключать проходной выключатель: схема подключения и где ставить

Устройство двойной системы включения проводится в совершенно любых помещениях, но самое главное – это соблюдение техники безопасности. Если вместо коробов будут делаться по старому способу, скрутки, то они должны быть тщательно пропаяны и заизолированы при помощи изоленты.

Варианты подключения:

  1. При монтаже элемента на лестнице, нужно расположить каждый из составляющих системы на своем этаже, чтобы можно было перед прохождением по лестнице включить свет, а после окончания движения, соответственно, расключить.
  2. В спаленных комнатах, один из выключателей устанавливается возле кровати, а второй около двери. Принцип использования точно такой же, как и в предыдущем варианте.
  3. Установка элементов включения и выключения света в каждом из концов коридора обеспечивает передвижение при свете и исключает столкновение с предметами, встречающимися на пути.

Чтобы правильно подключить проходной выключатель, стоит предварительно посмотреть обучающее видео Чтобы правильно подключить проходной выключатель, стоит предварительно посмотреть обучающее видео

Список можно продолжать до бесконечности, но основное правило – это выбор качественных элементов и проводки. Как и в выключателе, в котором присутствуют клавиши в количестве 2 штук, схема включает в себя 3 контакта. Стоит заметить, что в данном случае у третьего контакта совершенно другая функция. В обычном выключателе он отвечает за то, чтобы отключить цепь, а в проходном происходит размыкание одной цепи и замыкание другой, той, которая состоит из пары контактов.

Принцип работы и схема переключателя

Как выглядит схема подключения проходного выключателя? Некоторые называют простыми переключателями, так как в целом в них нет ничего особенного. По внешним данным они не обладают никакими отличительными чертами, а единственное, по какому элементу их можно отличить от других изделия – это система контактов. Традиционные включатели нужны для замыкания и размыкания цепи электричества, точно так же, как и проходные, однако у них другие конструктивные особенности.

Электричество – это очень опасный вид коммуникации и желательно доверять работу с ним специалистам с:

  • Образованием;
  • Большим опытом работы;
  • Наличием необходимого оборудования, что позволит исключить неприятные последствия в виде летального исхода.

В целом, процесс подключения проходного переключателя основывается на наличии контактов перекидного типа, который напоминают принцип действия коромысла. В некоторых устройствах присутствует нулевое положение, которое во включенном состоянии размыкает обе цепи, но такие изделия встретить на практике можно достаточно редко.

Если электрик правильно провел монтаж, то, когда происходит смена положения переключателя тока, он направляется на конкретную клемму.

Результатом становится замыкание одной из имеющихся цепей, подключенных к источнику света. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Если при монтаже обычного выключателя будет задействован вид проводки с разрываемой фазой, то к проходному будет подходить 3 контакта, 2 из которых станут перемычкой между переключателем маршевого типа, а третий будет использоваться в виде фазы. За счет нее будет проводиться подача сигнала со второго выключателя на прибор освещения.

Описание схемы подключения переключателя

Обычный одноклавишный выключатель подключить намного проще, в отличие от двухклавишного или вовсе перекрестного элемента. Стоит заметить, что проходные переключатели должен устанавливать мастер, а приобретая это устройство, нужно обратить внимание на наличие цветовой заводской маркировки.

Чтобы разбираться в схеме подключения переключателя, нужно изучить теорию Чтобы разбираться в схеме подключения переключателя, нужно изучить теорию

Именно этим такие выключатели отличаются от обычного, что позволяет провести монтаж быстро и без ошибок.

При выборе проводки, чтобы сделать места соединения выключателей, нужно выбирать провода, сечение которых способно выдержать предполагаемую нагрузку. Так как мощность промежуточный тройной или с одной/двумя клавишами, имеет в среднем 10-16 А, то при монтаже лучше всего применять именно медные кабеля, в которых сечение 1-1,5 мм2.

Непосредственное подключение проходного выключателя должно проводиться строго по технологии:

  1. Прежде чем соединить изделия, нужно на выключателе проходного вида найти клемму, называемую общая.
  2. На тот выключатель, который находится рядом с распределительной коробкой, делается подвод проводов, в частности фазы, и подключается общая клемма. При монтаже, используется провод ярко-красного цвета.
  3. Далее на выходную клемму в проходном переключателе проводится нанизывание двух свободных проводов. Здесь важно запомнить соответствие цветов, использованных жил и маркировку, отмеченную на поверхности клеммника в проходном переключателе.
  4. Во втором выключателе проводится подключение кабеля по схеме, описанной выше со строгим соблюдением маркировок.

Далее в пространстве распределительной коробки проводится монтаж яркого провода, подключенного ко второму проходному выключателю, у которого установлена фаза светильника. Далее требуется соединение нулевого и заземляющего провода в распределительной коробке с кабелем, который уходит на светильник. Скрутки подтягиваются и, при необходимости, запаиваются с последующей изоляцией.

Правила выбора одноклавишного выключателя

В продажу поступают выключатели самых различных марок – Legrand, Viko, Schneider, Electric, Lezard, Makel. Каждый из них обладает своими техническими характеристиками и эксплуатационными свойствами, однако покупку стоит делать только в специализированном магазине.

Продавец должен предоставить:

  • Гарантию качества;
  • Консультацию по монтажу;
  • Сертификат на соответствие ГОСТ.

Выбор устройства нужно делать по габаритам, мощности, потребности в энергии. Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Различают такие изделия, как потолочный, кнопочный, клавишный, перекидной, поворотный, встраиваемый.

Чем отличается схема подключения одноклавишного выключателя от проходного

При работе с устройствами, потребуется наличие крестовой отвертки, а также специального индикатора с подсветкой, посредством которого можно определить фазу и ноль. В целом, проходной и обычный выключатель отличаются друг от друга только по внутреннему содержимому и не более.

Как уже было отмечено, чтобы установить устройство, требующееся для подключения и расключения устройства, можно сделать выбор на различной модели, будь то:

  • Легранд;
  • Лезард;
  • Шнайдер;
  • Вико.

Для удобства работы со схемой ее можно распечатать на принтере Для удобства работы со схемой ее можно распечатать на принтере

Обычный выключатель просто обрывает и замыкает цепь, а проходной, обрывает одну, параллельно замыкая другую. Чаще всего, в бытовых условиях устанавливают обычные выключатели, так как с ними намного проще справиться при монтаже.

На самом деле, достаточно просто разобраться с тем, как подключаются провода, и возможно сократить количество выключателей в доме вдвое.

Одноклавишные выключатели используют в цепи электричества, напряжение которой не превышает 1000 В, а также они не обладают никакой защитой от скачков в подаче тока. В свою очередь, современные проходные выключатели отличаются от них наличием распределителя, что снижает вероятность выхода из строя при скачках в напряжении, и могут устанавливаться там, где оно более 1000 В.

Устройство проходного выключателя с трех мест: схема

Схема подключения 3 мест к одному проходному выключателю немного сложнее, так как к 2 обычным устройствам потребуется приобрести переключатель перекрестного типа. В нем присутствует и вход, и выход в количестве 2. Он способен отвечать одновременно за подключение и расключка проводится сразу пары контактов.

Для сбора такой схемы, следует тщательно провести каждый ниже описанный этап:

  1. Завести ноль на лампу.
  2. Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода.
  3. На вход второго выключателя проводится подача свободного провода лампы.
  4. Оба выхода в одном трехконтактном устройстве заводятся в полость входа на перекрестном переключателе.
  5. Оба выхода на втором трехконтактном устройстве заводятся на вторые два контакта в переключателе, обладающем 4 входами.

Если есть желание подключить схемы, где будет более 4 точек, то нужно дополнительно устанавливать еще перекрестные выключатели. Выключателей с 3 входами и выходами в любых схемах должно быть 2, так как один ставится в начале схемы, а второй в конце цепи. Все дополнительные элементы являются перекрестными устройствами.

Как подключить проходной выключатель (видео)

Все вышеописанные данные могут показаться слишком сложными, однако, если тщательно изучить каждый момент, каждый элемент в цепи, то вполне возможно своими руками создавать подключения, в которых будет до 6 точек (шестиконтактный тип). Самое главное – это соблюдение техники безопасности и последовательности действий.

Добавить комментарий

6watt.ru

Выключатель проходной одноклавишный

Дома человек проводит большую часть времени. Для комфортного проживания нужно соответствующим образом разработать дизайн, где большую роль играет освещение. Управление светильником из разных мест является больше необходимостью, чем роскошью. Бывает не очень удобно идти по длинному коридору или лестнице, чтобы выключить свет, а затем возвращаться обратно в темноте. Для подобного случая предназначен проходной выключатель (ПВ), позволяющий устранить дискомфорт.

Расположение проходных выключателей в коридоре

На рисунке изображены два ПВ, с помощью которых независимо управляется светильник, также показана разводка проводов подачи питания через выключатели к лампе. Наиболее целесообразные места, где следует применять проходной выключатель:

  • длинные коридоры;
  • лестницы;
  • помещения в несколько этажей;
  • офисные или производственные помещения;
  • освещение улиц и производственных комплексов, подсветка приусадебного участка;
  • большие жилые комнаты в квартире или доме.

Типы ПВ

Основное преимущество ПВ заключается в том, что можно выключить освещение из нескольких мест в доме. В отличие от обычного выключателя, прерывающего электрическую цепь, проходной содержит три и более контактов с возможностью их переключения. Установив несколько таких выключателей в разных местах, можно управлять одним светильником или целой группой. На рисунке ниже изображены 2 типа одноклавишных ПВ и схемы их контактов.

Схема типов проходных выключателей

ПВ имеет один вход и два выхода (рис. а). Одноклавишный перекрестный ПВ содержит 2 входа и 2 выхода (рис. б). Количество клавиш равно числу групп включаемых элементов освещения. Вместо клавиш могут быть сенсоры, но принцип действия остается прежним.

Принцип работы устройства заключается в размыкании одной цепи и замыкании другой. Поэтому контакт называется перекидным. Более правильное название ПВ – переключатель.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

  1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
  2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
  3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
  4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

  1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
  2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Перекрестный выключатель

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

  1. Подключения двух ПВ по стандартному варианту.
  2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

Особенности перекрестных выключателей:

  1. Для подключения применяется четырехжильный провод.
  2. Такой выключатель рекомендуется устанавливать при необходимости управления освещением из трех мест и более.
  3. Требуется большее количество проводов при создании нескольких контактных групп. Вместо сложной схемы, электрики предпочитают устанавливать несколько простых проходных моделей, работающих более надежно.

Выбор

При выборе следует учитывать, какая будет проводка. Если она открытая, выключатель выбирается накладной. Для скрытой – применяется устройство с утопленной коробкой. При этом потребуются подрозетники, подходящие по размерам и способу крепления. Проходной и перекрестный выключатели должны быть подобраны одинаковыми по внешнему виду. Они могут быть клавишными, поворотными, рычажными или сенсорными. При выборе подбираются характеристики устройств, чтобы контакты выдержали нагрузку. Элементы конструкции должны свободно переключаться и не болтаться.

Монтаж

Последовательность монтажа системы управления освещением из трех мест:

  1. Разработка схемы соединений.
  2. Разметка и прокладка штроб под проводку.
  3. Монтаж выключателей и распределительной коробки на стену. Коробку следует выбрать больше, поскольку в ней делается 12 соединений. Кроме того, через нее могут проходить провода к другим выключателям и розеткам.
  4. Прокладка кабеля из щитка в распределительную коробку.
  5. Подключения контактов ламп к нулевой жиле.
  6. Подключения фазы к общему контакту одного из ПВ и дальше по схеме.
  7. Последовательное соединение контактов через распределительную коробку, а после – к лампам. Все провода должны быть промаркированы.

Видео про выключатель

Об особенностях монтажа и эксплуатации одноклавишного выключателя рассказывает видео ниже.

Таким образом, с помощью двух проходных выключателей можно управлять освещением с двух разных точек. Количество мест управления нетрудно увеличить до трех, если применить еще перекрестный выключатель.

Оцените статью:

elquanta.ru

Схема подключения и установка одноклавишного выключателя

Одноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома.

Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы.

В нашей статье вы найдете ответы на свои вопросы, схему и видео-рекомендации по подключению одноклавишного выключателя.

Где применяется

Выключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник. Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.

Принцип работы устройстваВыключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ, а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.

Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током.

Для подключения осветительной лампы к сети с использованием выключателя обычно используется распределительная коробка, в которой производится коммутация. При этом к ней подходит 6 электрических линий – по двум подается напряжение, две идут к лампе и две идут к выключателю.

Как правильно выбрать

В зависимости от вида электропроводки (открытой или скрытой) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену. В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник.

В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики. Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А.

В паспорте указывается также максимальная коммутируемая мощность (стандартная -2,2 кВт).

При этом, мощность потребителя, например, осветительных средств дома, не должна превышать этой максимальной мощности.

Установка и видео-инструкции

При монтаже системы управления светом наибольшее внимание надо уделять:

  • Правильному соединению элементов в коробке (блоке) распределения.
  • Правильному подключению самого выключателя.

Схема подключения одноклавишного выключателя к лампочке:

Проводка и план монтажа коммутатора

Для выполнения первого правила надо сделать следующие операции:

  • Определить фазовую линию, подходящую с сетевой стороны. Для этого можно использовать пробник – отвертку с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
  • Отключить питание на квартирном щите.
  • Соединить фазу с одним из кабелей, идущих к выключателю.
  • Соединить второй кабель, идущий от выключателя, с проводом, который подходит к центральному контакту цоколя осветительной лампы.
  • Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.

Соединение зачищенных концов можно осуществлять различными способами:

  • скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
  • винтовыми или болтовыми зажимами;
  • с помощью клеммных колодок;
  • пружинными зажимами, например, типа Wago.

Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

Для выполнения второго правила надо выполнить такие операции:

  • Снять клавишу устройства с применением отвертки с тонким жалом. При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно.
  • Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
  • При скрытой проводке вначале произвести подключение проводов. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
  • Установить клавишу на место.

Узнайте из этого видео, как правильно подключить одноклавишный выключатель света:

В следующем видео мы расскажем, как правильно установить одноклавишный выключатель:

В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку.

Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения.

Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки.

Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.

elektrik24.net


Каталог товаров
    .
