Проходной выключатель из обычного своими руками: 2 способа

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической
проводки к выключателям подключается
фазный провод, а нулевой ведется напрямую к лампе или другому
осветительному оборудованию. Если проследить подсоединение от распределительной
коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя
независимыми проводами выводы А и Б первого устройства соединяются с
одноименными выводами второго коммутатора.
От выходной клеммы второго выключателя фаза подается к выводу лампы.
Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные
выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не
хотите тратить время на сложные изменения их конструкции или у вас нет
соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

  1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
  2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
  3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
  4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках
капитального ремонта и замены всех светильников и приборов в доме, то для
разводки электропитания штробятся стены. В противном случае можно обойтись
наружной прокладкой в кабельном канале. В случае большой протяженности между
точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для
промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный
выключатель в одноклавишный переключатель с конструктивным изменением положения
клемм, желательно использовать два коммутатора одного типа или хотя бы схожие
по конструкции и размеру. Обязательно обратите внимание, позволяет ли
конструкция развернуть подвижную контактную группу выключателя таким образом,
чтобы в первом положении они замыкали один контакт, а во втором
противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

  1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
  2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
  3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
  4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя
вам понадобится открутить болты, вытянуть пружины из станины или расцепить
замок.

  • На
    керамическом или полимерном основании расположены неподвижные контакты. Одни из
    них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался
    второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех
коммутаторах, в некоторых вариациях придется доработать контакты – припаять
дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

  • На
    вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих
    клеммах.

Рис. 5: установите перемычку

  • Ту
    же процедуру повторите со вторым выключателем, чтобы получились два проходных.
    Соберите все элементы в обратной последовательности, но вместо двух клавиш
    установите одну, которая по габаритам сможет свободно двигаться на имеющемся
    креплении.
  • Установите
    оба переключателя в коробки под них. От выходных клемм одного подключите
    провода к аналогичным контактам другого. Пары контактов должны соединяться
    отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов –  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Видео идеи

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

  1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм²
  2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

  • высокая надежность и безопасность эксплуатации;
  • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
  • оптимальное расходование электроэнергии;
  • низкая себестоимость;
  • простая установка, не требующая привлечения специалистов;
  • отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) — фаза
  • синий — ноль
  • желто зеленый — земля

или второй вариант:

  • белый (серый)
  • коричневый
  • черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

  1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
  2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
  3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

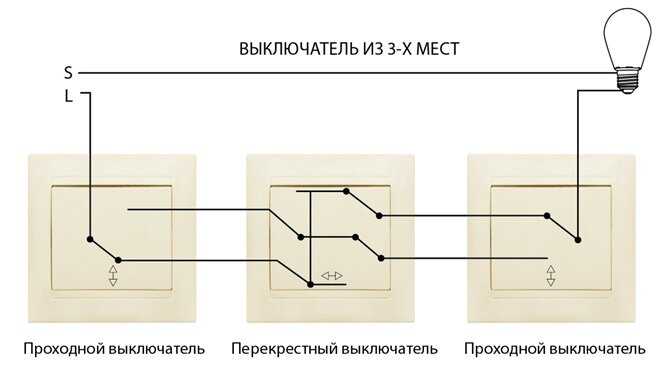

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

  • https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
  • https://ProFazu. ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
  • https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Генераторные переключатели нагрузки — типы и описание

Майкл Чотинер

Поскольку перебои в подаче электроэнергии, вызванные экстремальными погодными явлениями, становятся все более распространенными в США, все больше и больше домовладельцев изучают варианты резервного питания. Было бы неплохо, если бы каждый дом был оборудован встроенным резервным генератором, способным обеспечить электропитанием все домашнее хозяйство во время отключения электроэнергии, и был бы оснащен автоматическим переключателем, чтобы включить подачу электроэнергии от генератора через секунду после отключения электроэнергии. отключается электроэнергия.

В то время как в некоторых более новых и дорогих домах есть такие системы резервного питания, другие оборудованы ими лишь немногие. В отчете журнала Remodeling Magazine за 2016 год «Стоимость и ценность» объясняется, почему: модернизация средней аварийной системы электроснабжения жилого дома стоит около 15 000 долларов, и владельцы могут рассчитывать на возмещение менее половины этой стоимости при перепродаже своих домов.

Сколько энергии ВАМ нужно?

Одним из первых шагов при планировании стратегии аварийного энергоснабжения является определение того, что вам нужно для работы во время отключения и сколько энергии потребуется, чтобы вы могли быть уверены, что ваш генератор имеет достаточную выходную мощность. Самый доступный вариант — обойтись портативным генератором. Портативный генератор мощностью 7500 Вт может выдавать около 60 ампер при напряжении 120 вольт или 30 ампер при напряжении 240 вольт — мощности, достаточной для поддержания работы нескольких источников света и критически важных приборов, таких как холодильник, колодец или водоотливной насос, при отключении электроэнергии. Вам понадобится более дорогой генератор на 15 000 Вт, чтобы также питать электрическую плиту или центральный кондиционер.

Но сам по себе портативный генератор неудобно использовать в качестве аварийного источника питания. Переносные генераторы с бензиновыми двигателями во время работы должны находиться на открытом воздухе и вдали от открытых окон и дверей. Кто хочет держать окно или дверь открытыми даже на щель в плохую погоду, чтобы проложить удлинители, идущие от генератора к холодильнику, или несколько ламп во время отключения электроэнергии? Как бы вы использовали портативный генератор для питания печи или котла, центрального кондиционера, отстойника или колодезного насоса, электрической плиты или любых других приборов, которые обычно подключаются напрямую к выделенным цепям?

Введите переключатель передачи…

Ответ заключается в подключении генератора к главному центру нагрузки вашего дома с помощью ручного переключателя . Есть как минимум три хороших варианта:

1) Установите выключатель обратного тока с выключателем блокировки генератора на главной сервисной панели вашего дома.

2) Установите простую блокировочную панель с двумя двухполюсными выключателями рядом с главной сервисной панелью вашего дома.

3) Установите панель переключателя резерва для управления важными цепями, которые вам нужны, когда подача коммунальных услуг отключена.

Обратите внимание: проводка автоматического переключателя НЕ предназначена для нелицензированных электриков!!

Электропроводка панели переключателей не является работой для нелицензированных электриков. Умелые люди с базовыми знаниями о домашних электрических системах, расчете нагрузки и правилах техники безопасности захотят тщательно рассмотреть варианты панелей переключателей и, посоветовавшись с профессионалом, решить, какая из них будет лучше всего работать с уже установленной электрической системой для их потребностей в аварийном электроснабжении. .

Если вы действительно хотите принять участие, вы можете сэкономить немного денег, купив необходимые комплекты и/или компоненты самостоятельно и выполнив некоторые черновые работы, не связанные с электричеством, такие как установка панелей и розеток там, где они необходимы. Но если вы не являетесь лицензированным электриком, не снимайте крышку с основной сервисной панели и не подключайте проводку самостоятельно. Это было бы опасно и, возможно, незаконно.

Вариант 1: выключатель обратной подачи с блокировочным выключателем

Одним из подходов к подключению проводки дома к резервному источнику питания является установка выключатель обратного тока в главной сервисной панели. Это не переключатель передачи, а более простая и менее дорогая альтернатива.

При установке обратного выключателя дополнительный автоматический выключатель устанавливается на основной сервисной панели и подключается для приема питания от источника питания генератора и распределения его по ответвленным цепям, подключенным к панели. Поскольку обратная подача питания через домашнюю сервисную панель к инженерным сетям может представлять серьезную угрозу поражения электрическим током для техников, которые могут с ними работать, следует установить выключатель обратного питания вместе с ограждением блокировочного выключателя, что делает невозможным срабатывание главного выключателя сервисной панели. и выключатель генератора должен находиться во включенном положении одновременно.

Прерыватель обратного тока на главном электрическом щите
(Изображение предоставлено Schneider Electric.)

Как вы можете видеть на изображении выше, комплект блокировки представляет собой физический барьер, который предотвращает одновременную установку главного автоматического выключателя и обратного выключателя во включенное положение, что делает невозможным подачу питания генератора на сети, что может подвергнуть опасности техников, работающих на ваших линиях электропередач.

Чтобы решение с обратным питанием было осуществимым, в вашей панели должно быть как минимум два неиспользуемых слота для выключателей. Вам понадобится автоматический выключатель, совместимый с маркой панели обслуживания и мощностью вашего генератора. Обычно используется выключатель на 30 ампер для генераторов мощностью до 8000 Вт и выключатель на 50 ампер для генераторов мощностью от 8500 до 15000 Вт.

Поскольку выключатель обратного питания распределяет питание по каждой цепи, подключенной к главному щиту, а переносные генераторы не могут обеспечить достаточную мощность для одновременной работы всего в вашем доме, вам необходимо управлять нагрузкой на генератор во время чрезвычайной ситуации. Это достаточно легко сделать, отключив выключатели, которые управляют второстепенными приборами и цепями, и включив цепи, которые могут вам понадобиться в любой момент времени. Например, если большую часть дня у вас работала электрическая система отопления, вам, вероятно, придется выключать эту цепь, когда вам нужно включить цепь плиты, чтобы приготовить ужин. Перегрузка генератора может привести к его необратимому повреждению.

Чтобы подключить генератор к обратному выключателю, вам необходимо установить защищенную от непогоды входную розетку (от 50 до 80 долларов США) через стену дома в пределах 30 футов от главной сервисной панели и проложить кабель от входа к выключателю. Вам также понадобится 4-жильный кабель генератора для подключения генератора к входной розетке.

Вариант 2: Панель простого ручного переключателя

Ручной переключатель с одной нагрузкой.

Самая простая и недорогая панель имеет один двухполюсный переключатель на 60 А, предназначенный для использования с генераторами на 120/240 В мощностью до 15 000 Вт. Этот тип переключателя передает мощность генератора на всю сервисную панель, к которой он подключен. Как и в случае с описанной выше установкой обратного выключателя, необходимо отключить второстепенные цепи на главном щите во время аварийной ситуации, чтобы избежать перегрузки генератора.

Опция 3: Панель ручного ввода резерва с элементами управления распределением

Более сложные панели с ручным вводом резерва для домов поставляются в виде комплектов, подходящих для 30-, 60- или 100-амперных цепей и предлагают до 16 элементов управления для отдельных цепей аварийного использования. Эти комплекты, как правило, включают в себя большинство компонентов, необходимых для полной установки, в том числе кабели, предварительно подключенные к отдельным переключателям, защищенную от непогоды коробку входных розеток и четырехжильный кабель для подключения ее к панели переключателя резерва. Наиболее полезные панели переключателей имеют встроенные счетчики, которые помогают пользователям сбалансировать нагрузку и избежать перегрузки генератора.

Важно отметить, что выключатели на панели переключателей должны соответствовать типам защиты, которые они обеспечивают, на главной панели. Если дуговые прерыватели или прерыватели цепи замыкания на землю или автоматические выключатели защиты от перенапряжения используются в главном центре нагрузки, они также должны использоваться в ручном переключателе резерва. Посоветуйтесь со своим электриком и поищите панель переключения со сменными выключателями.

30-амперная, 10-контурная панель переключения от Reliance Controls.

Панели ручного переключения

обычно монтируются в пределах нескольких футов от главной сервисной панели дома. Панель переключателя резерва предварительно подключена к общему нейтральному проводу (белому), общему проводу заземления (зеленому) и паре проводов «горячего» (один красный, один черный), идущим от каждого переключателя. Красная и черная пары обычно кодируются буквой или цифрой, соответствующей переключателю на панели передачи, который ими управляет.

Как видно из рисунка выше, каждая панель переключения имеет максимальное количество цепей, которыми она может управлять. Все остальные цепи НЕ будут питаться от генератора.

Ваш электрик протянет весь пучок проводов от распределительного щита к главному щиту, обычно заключенному в гибкий кабелепровод. Пучок вводится в основную панель через вырез и фиксируется кабельным зажимом. Белый и зеленый провода подсоединяются к нулевой шине на главной панели. (Некоторые панели имеют заземляющую шину в дополнение к нейтрали, и в этом случае к ней подключается зеленый провод. )

После того, как вы и электрик договоритесь о том, какие цепи вам нужно снабжать энергией генератора в аварийных ситуациях, он подключит отдельные переключатели к этим цепям на главной панели. Для каждой цепи он отсоединит существующий провод от выключателя и соединит его с черным проводом, идущим от переключателя. Красный провод из пары зажимается в клемму выключателя. Для каждой 120-вольтовой цепи он будет работать с одним выключателем и одной красной и черной парой; на каждую цепь 240 вольт будет два выключателя и две пары красных и черных. Эта настройка позволяет запитать цепь от сети во время нормальной работы или от генератора, когда включен автоматический переключатель. Передаточный переключатель изолирует питание генератора, чтобы его нельзя было подавать обратно в сеть.

В целом, ручной переключатель с одной нагрузкой, установленный профессионалом, займет от двух до трех часов и будет стоить от 300 до 500 долларов плюс стоимость генератора. Оборудование и профессиональная установка для более сложной панели переключателей займут от четырех до шести часов и обойдутся примерно в 1000 долларов. Недешево, но намного доступнее, чем встроенная система резервного копирования. Кроме того, вы можете взять этот портативный генератор с собой, когда переезжаете.

Наличие электричества в чрезвычайной ситуации становится еще более важным сейчас, когда мы полагаемся на так много электрических устройств в нашей повседневной жизни. Чтобы увидеть историю использования электроэнергии в США, вы можете просмотреть эту инфографику о потреблении энергии от The Home Depot.

Об авторе: Майкл Чотинер, бывший генеральный подрядчик, пишет на практические темы, начиная от установки двери и заканчивая выбором панели выключателя. Нажмите здесь, чтобы увидеть варианты переключения передач The Home Depot, в том числе те, которые Майкл обсуждает в этой статье.

Вернуться к списку статей по электротехнике

Автоматический выключатель генератора с автоматическими выключателями


» Каталог домашней электропроводки
» Электропроводка в жилых помещениях: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Можете ли вы сделать автоматический выключатель генератора с помощью автоматических выключателей? Как использовать комплект блокировки автоматического выключателя для безобрывного переключателя генератора.

Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Блокировка переключателя резерва генератора
Электрика Вопрос: Можно ли сделать переключатель резерва генератора с помощью автоматических выключателей?

  • Я хочу подключить свой генератор к панели моего дома во время отключения электроэнергии.
  • У меня есть счетчик с главным выключателем на 200 ампер, который также имеет панель для выключателей.
  • Можно ли запустить электричество в обратном направлении через автоматический выключатель?
  • Я хочу использовать гаражный выключатель на 50 ампер в этой панели в качестве источника от моего генератора к моему дому.

Мой план на случай отключения электроэнергии состоит в том, чтобы отключить главный выключатель и подключить самодельный шнур к моему генератору и розетке в гараже.
Пожалуйста, сообщите, спасибо.

Этот вопрос по электропроводке поступил от Колина, домовладельца из Fruit Heights, штат Юта.

Ответ Дейва:
Спасибо за вопрос о генераторе, Колин.
Да, Колин, обычный автоматический выключатель работает одинаково, защищая цепь в обоих направлениях.

Блокировка автоматического выключателя включения резерва генератора

  • Уровень квалификации: продвинутый — лучше всего устанавливать лицензированный подрядчик-электрик.
  • Необходимые инструменты: Сумка электрика с ручными инструментами и различными электроинструментами, необходимыми для установки генератора и комплекта блокировки автоматического выключателя.
  • Приблизительное время: зависит от типа и размера генератора и переключателя, а также доступного доступа к зоне проекта.
  • Важно: Установка генератора и безобрывного переключателя должна быть тщательно продумана и выполнена с разрешением при проверке всех работ.

Как использовать комплект блокировки автоматического выключателя для переключателя резерва генератора

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО!

  • Следующая информация предназначена ТОЛЬКО для главного электрического щита.
  • Это невозможно сделать с дополнительной панели
  • Блокировку автоматического выключателя можно использовать только на главной панели.

Как работает комплект блокировки автоматического выключателя

Фотография выше сделана с места работы, где я установил устройство блокировки переключения генератора автоматического выключателя, которое позволяет включить либо главный выключатель электрической панели, либо выключатель питания генератора, но никогда оба.

Комплект блокировки должен быть правильно установлен с соответствующими автоматическими выключателями, после чего его можно использовать только с установленной и надежно закрепленной крышкой панели. Обратитесь к инструкциям по установке конкретного комплекта блокировки.

  • Выбор комплекта блокировки генератора
    • Используется в качестве обязательного переключателя резерва генератора и внесен в список UL.
    • Автоматический выключатель питания генератора должен быть рассчитан на мощность генератора или соответствовать автомату защиты генератора (см. спецификации производителя генератора).
  • Предотвращение перегрузки генератора
    • Эта схема работает хорошо, но имейте в виду, что вам может потребоваться отключить некоторые цепи, чтобы избежать перегрузки генератора и/или возникновения условий падения напряжения.
    • Мы обнаружили, что это происходит, если наш холодильник и септический насос включаются одновременно, поэтому мне пришлось отключить выключатель септического насоса и включить его позже.
  • Автоматический переключатель генератора Требуется в соответствии с электрическими нормами
    • ВАЖНО: Необходимо установить автоматический переключатель или механическое устройство, подобное показанному на рисунке, чтобы обеспечить разделение между питанием от электросети и питанием от генератора, чтобы предотвратить опасные электрические условия и соответствовать электрическим нормам.
    • Автоматический выключатель домашней электрической панели для питания генератора должен быть рассчитан на мощность генератора.
  • Размер блокировочного переключателя
    • Количество энергии, доступной для дома, будет ограничено размером и типом вашего генератора.
    • Не все генераторы имеют одинаковые конструктивные особенности, такие как регулировка напряжения.
    • Комплекты блокировки автоматических выключателей для автоматических выключателей генератора доступны для различных электрических щитов, размеров и стилей автоматических выключателей.
    • Все домашние электрические генераторные системы и переключатели должны быть установлены с разрешения и проверены в соответствии с вашим местным строительным отделом или юрисдикцией.
Подробнее о домашних генераторах для резервного копирования Power

Генераторы мощности Home Backup. включая

  • Размеры генератора
  • Выбор генератора
  • Соединения генератора
  • Безопасная эксплуатация генератора


Панель обслуживания дома

Цепи электропроводки дома и автоматические выключатели

  • большинство домов.

Электрическая цепь

Перечень электрических цепей

  • Размер домашней электрической сервисной панели рассчитывается путем расчета квадратных метров дома и с учетом требований норм для необходимых электрических цепей.

Автоматический выключатель

Защита электропроводки с помощью автоматических выключателей

  • Руководство по домашним автоматическим выключателям и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Вам также может быть полезно:

Видео по электрике №2

Подключение розетки GFCI без провода заземления


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Perfect for Homeowners, Students,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводной сушилки Шнур и розетка для сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании.

Top
