Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

  • Котел;
  • Трубы;
  • Радиторы;
  • Насос;
  • Расширительный бачок.

Содержание

  • Котел
  • Трубы
  • Радиаторы
  • Насос
  • Расширительный бак и система подпитки
  • Тепловой контур
  • 40 фото схем водяного отопления для дома:

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

  1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
  2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

https://youtu.be/wj1iKovQEzE

40 фото схем водяного отопления для дома:

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Содержание

  • 1 Как устроена водяная система отопления?

    • 1.1 Вариант #1 — естественная или гравитационная

    • 1.2 Вариант #2 — принудительная система

  • 2 Устройства, необходимые для работы системы

    • 2.1 Котел для разогрева теплоносителя

    • 2.2 Трубы, составляющие отопительный контур

  • 3 Разбор классических вариантов разводок

    • 3. 1 Вариант #1 — однотрубная система

    • 3.2 Вариант #2 — двухтрубная система

    • 3.3 Вариант #3 — коллекторная разводка

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

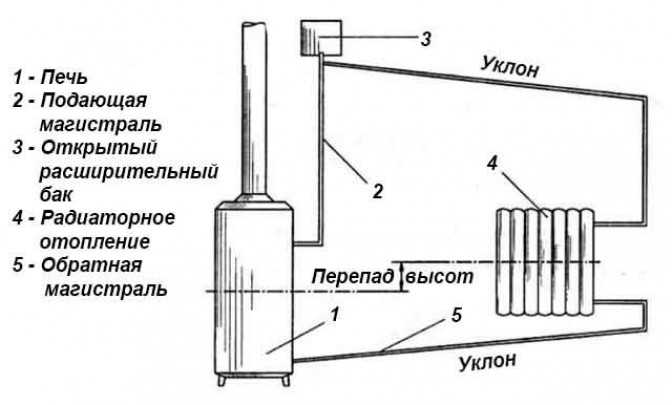

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

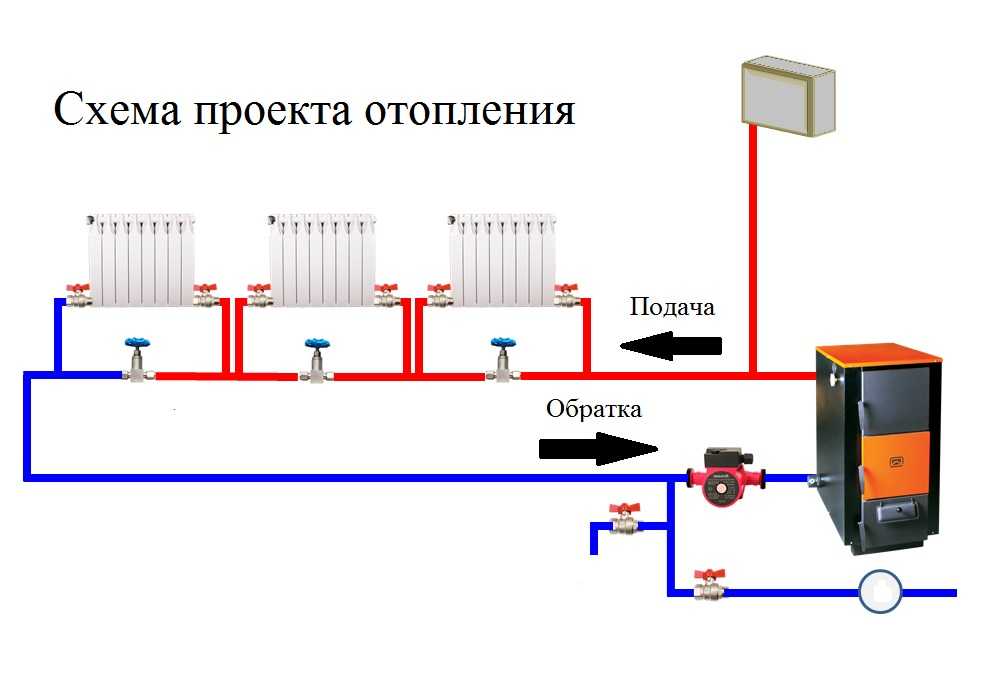

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Обзор системы с принудительной циркуляцией и подробное описание принципа работ представлены в нашей статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html.

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

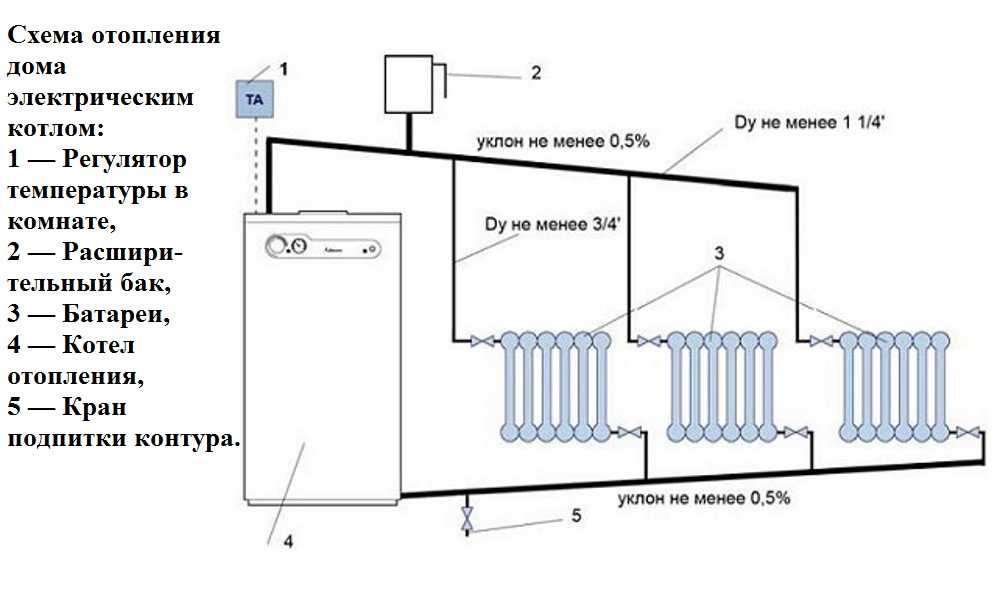

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

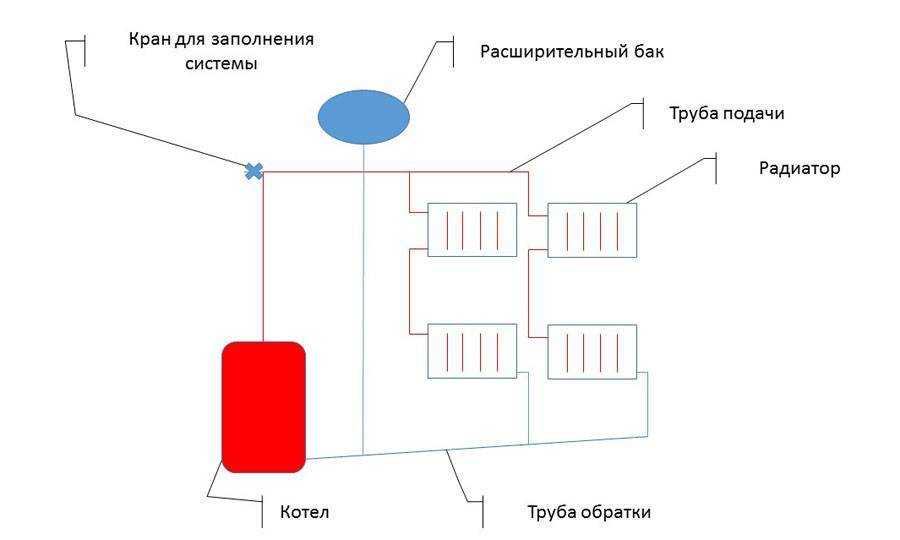

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt. com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.
