Водопровод в частном доме — схемы, разводка, трубы

Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

Сегодня же остановимся на следующих вопросах:

• какой должна быть схема водопровода в частном доме,
• как рассчитать трубы и оборудование для подачи воды в дом,
• как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

Самая простая схема водопровода — на основе насосной станции — из колодца.

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

Схема водопровода в частном доме

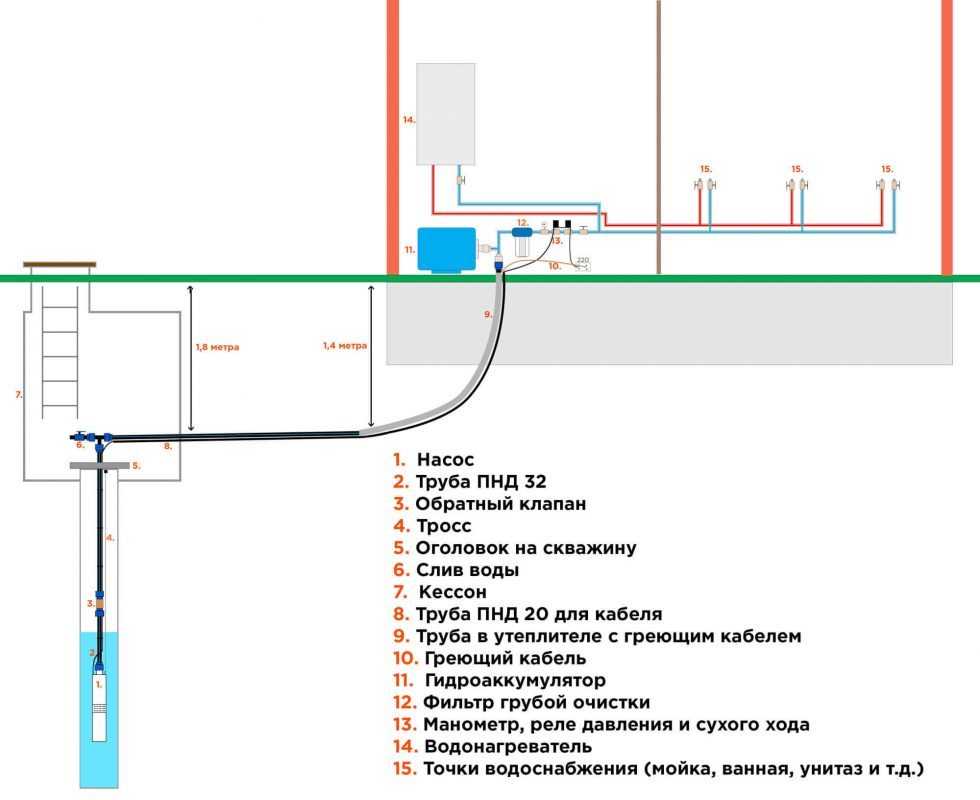

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

Разводка водопровода в частном доме

Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

1. В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
2. Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

Прокладка водопровода в частном доме

Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.

Каким способом лучше всего проложить водопровод в частном доме

Водопровод в частном доме – это предмет, без которого невозможно комфортное проживание. Водоснабжение частного дома выполняется двумя способами: подключение к конструкции централизованного водопровода и взятием воды из какого-либо источника.

Водопровод в частном доме

Вариант с подсоединением к конструкции централизованного водопровода традиционно считается более простым. Для этого требуется подать соответствующие документы в Водоканал. Услуга не является бесплатной. Несмотря на простоту, у такого варианта водоснабжения есть минусы:

• Нестабильный напор воды;
• Недостаточное качество воды;
• Оплата по счетчику, что сделает полив территории частного дома очень дорогим.

Автономная конструкция, ее подключение, обходится дороже. Однако преимущества таких систем очевидны: чистая вода, независимость от перепадов давления.

Какая система водоснабжения частного дома будет лучше? Все зависит от ваших требований, бюджета, количества времени, которое вы готовы потратить на монтаж водопровода в частном доме. Схема с автономными конструкциями более популярна.

Вернуться к содержанию ↑

Составляющие конструкции

Схема систем водоснабжения включает в себя следующие элементы:

• Насос. Необходим для откачки воды. Обычно используется погружной насос. Устройство дополняется фильтрами грубой и тонной очистки, необходимыми для предупреждения попадания в воду грязи и частиц;
• Устройство скважины или колодца обязательно включает в себя обратный клапан. Он позволяет предупредить обратный ход воды;
• Устройство гидроаккумулятора;
• Реле. Необходимо для контроля над давлением водопровода. Стабильное давление обеспечивается автоматическими функциями реле: оно включается при «минимуме», выключается при «максимуме»;
• Элементы запорной арматуры. Необходимы для отключений и переключений систем водоснабжения.

Простая схема водопровода для дома

Схема, как уже упоминалась, включает в себя важную деталь – устройство гидроаккумулятора. Стоит подробней остановиться на этом моменте. Конструкция гидроаккумулятора выполняет следующие задачи:

• Стабилизация давления, поддержание его на нужных отметках;
• Уменьшение бросков давления систем водоснабжения при работе при включении и отключении насоса;
• Запас воды также выполняется с помощью гидроаккумулятора.

Конструкция гидроаккумулятора позволяет закачать воду, что позволяет не включаться насосу каждый раз при использовании точки забора воды. Если потребление воды в частном доме пониженное, то давление упадет, насос будет часто включаться и выключаться, что может уменьшить срок его службы. Однако конструкция гидроаккумулятора позволяет справиться с этой проблемой.

Существует два вида гидроаккумулятора: вертикальный и горизонтальный. Они очень похожи между собой по своим качествам. Однако у вертикального гидроаккумулятора объем больше и имеется клапан для стравливания воздуха.

Если рассматривается работа горизонтального гидроаккумулятора, то для него требуется создать дополнительный клапан или слив. Выбор горизонтальных или вертикальных систем в частный дом зависит, в основном, от величины помещения под оборудование. Что влезает, то и ставят.

Схема водоснабжения дома

Вернуться к содержанию ↑

Способы разводки конструкций

Схема разводки водопровода определяется по двум факторам: размеры частного дома и количество точек забора воды. Схема разводки подразделяется на два вида:

• Водопровод соединяется по последовательной системе. Этот метод не применяется для частного загородного дома. Водопровод, установленный последовательно, уместен только в очень небольшом частном доме, где есть не более 2-3 точек забора воды. Метод предполагает, что водопровод будет иметь несколько последовательных точек забора воды;
• Водопровод, подключение которого выполнялось через коллектор. В этом случае, точки забора воды водопровода будут размещены на подающей трубе параллельным методом. Вариант очень удобен для большого частного дома, где используется несколько точек забора. В этом случае, вас не потревожат перепады давления и прочие проблемы.

Коллекторная разводка водопровода

Очень важную роль играет схема водоснабжения и схема водоотведения в частном доме. Сделать лучше насосную станцию, так как эта схема включает в себя все важные элементы. Подключение ее может производиться и внутри частного дома, и около скважины и колодца.

Вернуться к содержанию ↑

Варианты обустройства конструкции от колодца

Схема водоснабжения подразделяется на два варианта: достать воды с помощью колодца или посредством скважины.

Некоторые решают проблему не с помощью скважины, а путем обустройства колодца. Преимущества колодца прозаичны: его можно сделать самостоятельно, в случае перебоев с водой, можно достать воду ведром. Наиболее хорошее место для колодца поблизости от частого дома определяется или старинными методами, или специальными инструментами. К обустройству колодца есть свои требования: вблизи 50 метров не должно располагаться туалетов, канализаций, выгребных ям.

Для вырывания колодца требуется разровнять выбранную площадку в частном здании. Затем нужно сделать окружность с радиусом, на 10-20 см превышающим радиус железобетонных колец. Затем роется круглая яма для колодца. Роется она до тех пор, пока выступ кольца из ямы будет достигать 10 см. Этот выступ может быть и в 90, и в 100 см.
Производится установка бетонного кольца, на торец монтируется три соединительных скобы. Раскопки проводятся на глубину следующего кольца, которое также вставляется в скобы. Во втором кольце требуется выполнить отверстие для водопровода в 1,5 больше диаметра водопровода.

Работа производится до тех пор, пока пространство колодца не будет наполняться водой. Обычно для этого хватает 6-8 колец. При работе важно вынимать грунт. После окончания, необходимо пространство колодца оставить наполняться водой на сутки. Если источник водоснабжения в частном здании наполнится на 1-1,5 метра, можно считать, что все проходит хорошо.

Конструкция от колодца

Затем из систем следует откачать воду, положить на дно камни, потом щебень для фильтрации слоем 30-50 см. Щели между кольцами систем нужно заделать цементно-песчаным раствором.

Еще одна важная деталь – подключение систем водоснабжения к насосным станциям. Лучше всего подойдет такая схема: станция располагается в подсобном помещении.

Потребуется прокладка траншеи от источников водоснабжения до места, где располагается частный дом. Водопровод следует провести по этой траншее.

Какой выбрать водопровод? Подойдет водопровод из стали, металлопластика, меди. Стоит обратить внимание на металлопластик, ведь конструкция из него гнется. Водопровод устанавливается в отверстие, проделанное в кольце, сгибается и опускается вниз. Потребуется установка входного фильтра.

Водопровод не должен касаться дна. Оптимальное расстояние – 30-40 см. После того, как выполнена прокладка водопровода, вода откачивается, в дно вбивается штырь. К штырю крепится водопровод. Отверстие в кольце заполняется цементным раствором.

Вернуться к содержанию ↑

Обустройство конструкции из скважины

Прокладка водоснабжения из скважины имеет те же ограничения, что и в первом случае: нельзя располагать источник поблизости от мест, которые могут способствовать загрязнению воды. Как провести работу по бурению скважины? Для этого требуются следующие инструменты:

• Тренога;
• Подъемник;
• Бур.

Первые 1-1,5 метра земли можно пробурить штыревым буром. Так будет проще достать грунт. Затем необходимо вставить в отверстие обсадную конструкцию с зубцами. Затем работа по бурению продолжается до появления водоносного слоя. После окончания работы обсадная конструкция снимается.

Конструкция из скважины

Как провести насосную станцию к отверстию скважины? Сделать это можно двумя методами:

• Организация над шахтой скважины подсобного помещения, если частный дом находится поблизости;
• Установка над шахтой скважины для водоснабжения в частном доме кессона с насосом. Для этого потребуется прокладка траншеи вокруг водопровода на глубину 2,5 метра, диаметром в 2 раза превышающим размеры кессона. Дно заполняется бетонным раствором толщиной 20 см. Кессон монтируется в яму, водопровод обрезается так, чтобы он на 500 мм выступал внутри кессона. Затем следует провести траншею на глубине 1,8-2 метра. В нее укладывается водопровод. Насос монтируется в кессоне, затем нужно сделать подключение его к конструкции водопровода. Кессон заливается бетонным раствором, а после высыхания необходимо сделать еще и грунтовую «подушку». Провести такую работу по подключению насоса к шахте скважины – значит обезопасить кессон от влияния минусовых температур.

Провести конструкцию водопровода из скважины вы сможете сами. Существует множество систем в помощь начинающим мастерам. Какую из систем выбрать? Какая конструкция лучше удовлетворит все ваши нужды? На этот вопрос вы сможете ответить и самостоятельно, прочитав достаточно материала по интересующей теме.

Вернуться к содержанию ↑

Система водоснабжения в частном доме

Водопровод в частном загородном доме своими руками: устройство, прокладка и установка

Хотите обеспечить водоснабжение загородного дома своими силами? Согласитесь, что выполнить эту работу своими руками – задача посильная, если знать нюансы устройства водопровода.

Мы поможем вам разобраться с тонкостями и основными правилами – в этой статье мы расскажем о том, как обустроить водопровод в частном доме своими руками. С чего начать и как правильно провести все работы.

Для лучшего понимания процесса мы подобрали наглядные фото и схемы водоснабжения. Также статья дополнена полезными видео-рекомендациями по правилам устройства водопровода и советами по установке вводных узлов системы в загородном доме.

Содержание статьи:

• Выбор источника водоснабжения
  • Вариант 1. Стационарная централизованная система
  • Вариант №2. Децентрализованный способ водоснабжения
• Что такое типичная система водоснабжения?
• Основные правила проектирования
  • Последовательная разводка труб
  • Коллектор водопровода
• Этапы монтажа водопровода
  • Этап №1. Подготовка к работе
  • Этап №2. Выбор трубы
  • 4 900. Насосная станция Этап #2. подключение
  • Этап №4. Монтаж гидроаккумулятора
  • Этап №5. Монтаж оборудования для водоподготовки
• Выводы и полезное видео по теме

Выбор источника водоснабжения

Независимо от того, монтируется водопровод в обжитом здании или прокладывается при строительстве нового, к его проектированию и монтажу необходимо подойти очень ответственно.

В первую очередь необходимо определить источник подачи воды. Нужно знать, что по нормам водопровод должен обеспечивать водой каждого из жильцов дома из расчета 30-50 литров в сутки на человека.

При обустройстве санузла и канализации расчетный показатель увеличивается в три раза. Для полива сада и зеленых насаждений предполагается расход воды не менее 5 литров на квадратный метр. метр.

Галерея изображений

Фото

При подключении системы водоснабжения частного дома к централизованным сетям вводится труба, на которую требуется разрешение

Автономный источник централизованных систем, источник воды для дачи дом чаще всего колодец

Водоснабжение частного дома часто устраивают на базе шахтного колодца. Водоснабжение из колодца может быть организовано по летней или зимней схеме

Независимо от типа источника система автономного водоснабжения включает внешнюю и внутреннюю части, каждая из которых требует грамотного проектирования

Подключение к центральному водопроводу

Автономная система с забором воды в колодце

Скважина как источник водоснабжения

Фрагмент внутренней разводки водопровода в частном доме

Получается, что объем водопотребления загородного дома довольно большой. Поэтому к выбору источника воды нужно подходить максимально ответственно.

Владелец может выбирать между децентрализованным и централизованным водоснабжением. В первом варианте источником воды будет колодец, колодец и т.д. Во втором — водопроводная сеть, питающая его поселок.

Правильно спроектированная и оборудованная система водоснабжения частного дома полностью обеспечивает все потребности жильцов в воде, как холодной, так и горячей

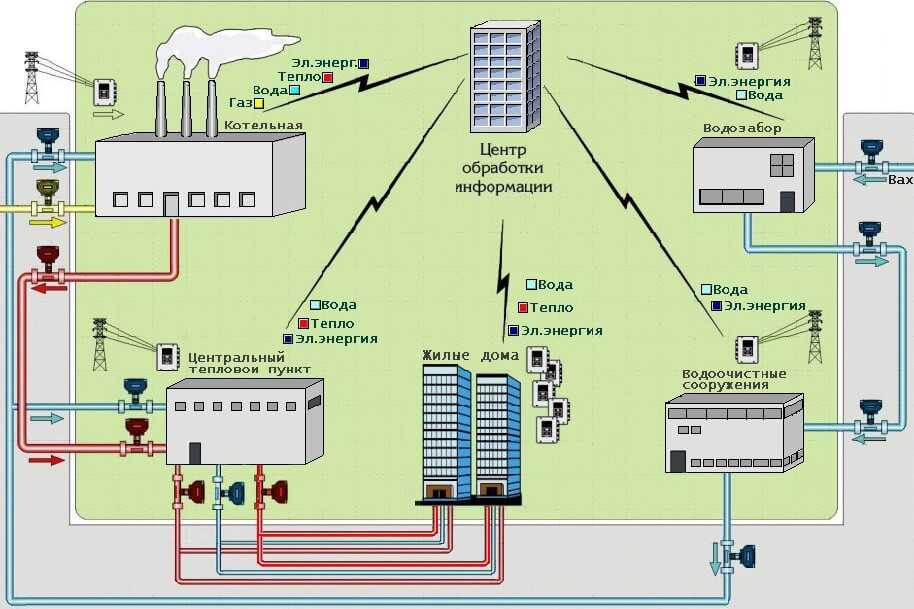

Вариант 1. Стационарная централизованная система

Самый простой в реализации вариант, предполагающий подключение внутридомового водопровода к централизованной водопроводной сети.

Для осуществления данного подключения домовладельцу необходимо подать заявление в организацию, эксплуатирующую централизованную магистраль. Документ будет рассмотрен, после чего будет принято решение о разрешении или отказе в подключении.

Для подключения к централизованной сети водоснабжения арендодатель должен получить разрешение эксплуатирующей ее организации. Также следует получить перечень условий подключения, в котором указано место и способ подключения, глубина захода трубы в водосборный колодец и т. д.

В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия подключения и водопользования.

Вместе с ним выдаются подробные рекомендации со схемой, на которой указаны оптимальные способы соединения при различных вариантах прокладки трубопровода.

Далее владелец может самостоятельно проложить трубы или воспользоваться услугами специалистов.

Вариант №2. Децентрализованный способ водоснабжения

Предполагается, что вода в дом будет подаваться из реки, колодца, колодца и т.п. Важно, чтобы водозабор находился на расстоянии не менее 20 м от септик, выгребная яма и подобные объекты.

Оптимально пробурить скважину или выкопать колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник может обеспечить требуемый расход воды.

Колодец, колодец или открытый водоем, вода которого соответствует требованиям СЭС, может стать источником воды для автономной системы водоснабжения частного дома

Практика показывает, что скважина пригодна для сезонного использования . Однако для домов с постоянным проживанием его использовать не рекомендуется.

В этом случае лучшим вариантом считается скважина, которую необходимо оборудовать мощным насосом. Только так можно будет обеспечить достаточное количество воды для обслуживания всех нужд жителей.

Что такое типичная система водоснабжения?

Любая система, снабжающая дом водой, состоит из двух равнозначных частей: внешней и внутренней. Внешняя секция соединяет источник воды с домом. В зависимости от того, откуда поступает вода, система может различаться.

Самый простой вариант – это проект подключения дома к централизованной сети. В этом случае это будет обычный конвейер.

Если в качестве источника водоснабжения выбран колодец, то, кроме труб, к внешнему водопроводу будет отнесено и водоподъемное оборудование: насос поверхностный или погружной — тип устройства зависит от колодца.

Кроме того, сюда также относится система автоматического управления насосным оборудованием, фильтрами грубой и тонкой очистки, а также водораспределительными устройствами, к которым относятся емкости для воды, запорная арматура и т. д.

Для обеспечения необходимого давления в системе водоснабжения может применяться накопительный бак, который размещается в самой высокой точке сооружения или на эстакаде вблизи него

В водопроводе, подключенном к централизованной магистрали, давление определяется его характеристиками. Автономная система требует установки насосной станции или установки резервуара для воды.

Первый вариант предпочтительнее, так как во втором случае необходимо соорудить эстакаду высотой около 3-4 метров и установить на нее металлический или пластиковый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод можно проложить открытым способом, то есть прямо по земле. Если система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубляемые ниже уровня промерзания грунта.

Если по каким-то причинам трубопровод будет проложен выше этого уровня, конструкцию необходимо будет надлежащим образом утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реальных условий.

Типовая схема обязательно включает:

• трубы различного диаметра;
• водомерные узлы, если система подключена к централизованной магистрали;
• устройства для нагрева воды при необходимости;
• Клапаны регулирующие и запорные;
• краны и другое сантехническое оборудование;
• распределительная сеть.

Для правильного обустройства водопровода необходимо разработать схему, где будет точно указано место прокладки трубопровода. Как внешние, так и внутренние.

Такая схема необходима для определения оптимального варианта укладки и точного определения количества материала, необходимого для ее выполнения.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше уровня промерзания грунта в самое холодное время года

Основные правила проектирования

Некоторые мастера считают такой проект ненужным лишнее и не хотят тратить на это свое время. Это в корне неверно. Грамотная схема поможет избежать многих проблем при монтаже водопровода в загородном доме.

В процессе его разработки необходимо учитывать несколько важных факторов:

• тип разводки водопроводных труб;
• количество коллекторов при необходимости;
• количество насосов и фильтров;
• количество точек водоснабжения;
• объем водонагревателя;
• расположение каждого элемента водопровода и расстояние до него.

Кроме того, на схеме необходимо будет точно отметить все точки размещения элементов водопровода и показать, как магистраль будет проходить через все помещения здания.

Поэтому для разработки схемы сначала потребуется выполнить точный чертеж здания и при необходимости дополнить его планом участка, на котором будет указана внешняя часть строения. Необходимо помнить, что проект должен составляться в едином масштабе на основе точных замеров.

Сантехника подключается по тройниковой (последовательной) и коллекторной (параллельной) схеме. Второй вариант сложнее и дороже, но в отличие от первого выравнивает давление во всех водовыпусках системы

Специалисты рекомендуют использовать одну рулетку для всех измерений, чтобы не было нежелательных расхождений в измерениях. Перед работой с проектом следует определиться с типом будущей электропроводки. Есть только два возможных варианта.

Последовательная разводка труб

Предполагает наличие общей трубы, от которой делаются отводы к каждой точке водоразбора. Понятно, что в этом случае не удастся добиться одинакового давления в каждой из точек водоразбора. Потребление воды. Причем, чем их больше, тем меньше давление в каждом из них.

Преимуществом такой схемы является минимальный расход труб и, соответственно, низкая стоимость.

Основной недостаток — неравномерность давления в системе. Такая схема применяется в основном в домах с небольшим количеством жильцов или с небольшим количеством водоразборных точек.

Фотогалерея

Фото

Схема подключения тройника

Вариант открытой прокладки

Вариант закрытой прокладки

Плюсы и минусы тройниковой схемы

Коллектор подачи воды

Основное отличие от параллельной разводки – наличие специального распределительного узла – коллектора, от которого к каждому потребителю прокладывается отдельный трубопровод. Это дает возможность подавать воду во все точки водоразбора с одинаковым напором.

В зависимости от длины системы может включать несколько коллекторов. Главный недостаток такой системы – большой расход труб.

Типовая схема водоснабжения примерно следующая. Начинается либо с точки врезки в централизованную магистраль, либо с участка подключения системы к колодцу или другому источнику водоснабжения.

В последнем случае здесь следует установить насос или насосную станцию ​​для подачи воды в систему. Также предполагается наличие гидроаккумулятора и запорного клапана, который используется при протечке или плановом ремонте.

При необходимости разделить поток воды следует использовать тройник. Он будет образовывать два потока: один будет использоваться для технических нужд, таких как полив сада, бассейна, душа и т. д., а второй будет направляться в дом.

Труба, подающая воду в дом, должна быть оборудована системой фильтрации для очистки жидкости от всевозможных примесей.

На данном этапе будет достаточно фильтров грубой очистки.

Коллектор представляет собой распределительный узел, в котором общий поток разделяется на несколько ответвлений

Далее на входе трубы в дом потребуется установить еще один тройник. Делается это только в том случае, если планируется организовать горячее водоснабжение. Поток будет разделен на холодный и водяной, направляемый на отопление.

Труба подачи холодной воды подключается к соответствующему коллектору, от которого разводка идет дальше по зданию. Горячий трубопровод сначала подключается к водонагревателю, затем к соответствующему коллектору, а затем – аналогично первому варианту.

При проектировании электропроводки специалисты настоятельно рекомендуют по возможности сокращать длину трубопроводов и делать количество стыков и изгибов минимальным. Ведь именно они являются потенциальными причинами утечек.

Кроме того, крайне нежелательно поворачивать трубы под прямым углом. Это значительно снижает давление в магистрали.

Галерея изображений

Фото

Схема подключения коллектора

Коллектор подачи воды

Увеличенное количество труб

Открытая прокладка водопровода

Водопровод может быть проложен скрытым или открытым способом. Первый наиболее эстетичен. Он предполагает, что трубы будут проложены в воротах, заложенных в стены или закрытых декоративными коробами.

При этом важно, чтобы материал, из которого изготовлены детали, не подвергался коррозии, так как вовремя заметить протечки будет крайне проблематично. Трубы открытого монтажа укладываются по стенам.

Этапы монтажа водопровода

При самостоятельной прокладке водопровода в частном доме специалисты рекомендуют соблюдать несколько правил и придерживаться определенного плана действий. Мы расскажем вам об этом подробнее.

Этап №1. Подготовка к работе

В первую очередь прокладку трубопровода лучше начинать от потребителя воды, а не наоборот. Это будет проще. Сначала с помощью переходника для подключения резьбового типа крепим водопроводную трубу к потребителю.

Между адаптером и устройством рекомендуется установить запорный шаровой кран. Он даст возможность при необходимости быстро перекрыть подачу воды или без проблем отремонтировать сломавшийся прибор. От потребителя воды труба отводится к коллектору.

Также при выполнении электропроводки нужно соблюдать несколько простых правил:

1. Трубы должны располагаться на расстоянии около 20 мм от стены, так их будет легче ремонтировать.
2. Крайне нежелательно прокладывать трубы так, чтобы они проходили через перегородки или стены. Если это все же необходимо, детали помещают в специальный стакан.
3. Зажимы используются для крепления к стенам. Они должны присутствовать через каждые полтора-два метра и на всех угловых стыках.
4. Если предполагается установка сливной арматуры, трубу укладывают с небольшим уклоном в ее сторону.
5. При обходе внутреннего угла деталь располагают на расстоянии 30-40 мм от стены, при обходе внешнего — 15 мм

Перед подключением к коллектору настоятельно рекомендуется установить вентили на труба идет к потребителю. Это позволит быстро отключить ветку от системы в случае возникновения аварийной ситуации, а также без лишних проблем отремонтировать ее.

Водопроводные трубы могут быть проложены скрыто внутри штроб, выполненных в стене здания. Скрытый способ прокладки чаще всего используется для реализации коллекторной разводки

Этап №2. Выбор трубы

Детали, из которых собирается водопроводная система, должны быть инертны к химическим и температурным воздействиям, прочны, износостойки и максимально легки. возможный.

Именно поэтому для обустройства системы в загородном доме чаще всего выбирают полиэтиленовые, полипропиленовые или полихлорвиниловые трубы. При выборе нужно учитывать рабочую температуру пластиков, не все могут взаимодействовать с горячей водой.

Современные пластиковые детали комплектуются большим количеством комплектующих, что позволяет собрать конструкцию любой степени сложности

В качестве альтернативы можно использовать металлопластиковые детали. Существует множество аргументов в пользу сборки сантехники из пластиковых элементов. Прежде всего, конструкция легкая, но прочная.

Установка системы настолько проста, что с ней справится даже новичок. Для скрепления деталей используется пайка; в результате получаются очень прочные почти монолитные соединения.

Еще один плюс — возможность изгибать элементы, что позволяет значительно сократить количество опасных зон в аварийном смысле. Там, где необходимо соединение металлических и пластиковых элементов, применяют специальную фурнитуру комбинированного типа со специальными металлическими вставками.

Пластиковые детали обладают высокой жесткостью на кручение. Это очень актуально для случаев, когда насос развивает большой крутящий момент.

При необходимости пластиковый трубопровод можно модернизировать, что тоже немаловажно. Кроме пластика и металлопластика можно использовать традиционные варианты. К ним относятся детали из стали или меди.

Основным недостатком первого варианта является подверженность коррозии. Медные трубы имеют множество преимуществ, но их стоимость очень высока.

Важным моментом является выбор диаметра деталей. Он основан на длине конкретного участка трубопровода.

Для линий длиной более 30 м выбирают детали диаметром 32 мм, трубопроводы короче 10 м собирают из элементов сечением 20 мм. Линии средней длины монтируются из труб диаметром 25 мм.

Фотогалерея

Фото

Пластиковые трубы применяются при организации систем подачи как холодной, так и горячей воды. Не боятся коррозии, на стенках не откладывается осадок, снаружи не нужно красить

Полипропиленовые трубы в основном используются в устройстве ГВС, для горячего водоснабжения подходят варианты, армированные алюминиевой фольгой. Трубы ПП более жесткие, чем металлопластиковые, собираются с помощью фитингов

Стальные водопроводные трубы – это классический вариант, основным недостатком которого является сложность монтажа и подверженность коррозии. Возможность соединения с металлопластиком через специально разработанные фитинги

Медные трубы устойчивы к коррозии, пластичны и используются в системах холодного и горячего водоснабжения. Соединяются сваркой или фитингами, служат долго, но стоят дорого

Трубы водопроводные

Полипропиленовые трубы в организации водоснабжения

Стальные водогазопроводные трубы

Водопроводные трубы из медных труб в частном коттедж

Этап №3. Подключение насосной станции

Еще один важный вопрос, который необходимо учитывать при монтаже водопровода в загородном доме, это подключение насосной станции к внутренней системе.

Выше уже было сказано, что для обеспечения здания достаточным количеством воды можно использовать насосную станцию ​​или напорный бак. Использование второго варианта довольно хлопотно. Как показывает практика, большинство домовладельцев выбирают насосную станцию.

Устройство качает воду из скважины, реже из скважины. Это оборудование чувствительно к низким температурам, поэтому его размещают в подвале, подвале или отапливаемом техническом помещении.

Правда, в этом случае жильцам может мешать шум работающего насоса. В некоторых случаях оборудование размещают в специально оборудованном кессоне, закрывающем устье скважины.

Станция насосная — это комплект оборудования, обеспечивающий полноценную откачку воды из колодца или из колодца

Работы по подключению насосной станции в целом проводятся следующим образом. От источника к оборудованию проходит труба, на которую надевается латунный штуцер, снабженный переходником диаметром 32 мм.

К нему подсоединяется тройник, оборудованный сливным краном. Это даст возможность отключить подачу воды в случае необходимости. К тройнику подсоединяется обратный клапан. Устройство не позволит воде вернуться в скважину.

Возможно, вам придется повернуть линию, чтобы направить трубу к насосной станции. Если да, используйте специальный уголок. Все последующие элементы соединяются с помощью так называемой «американки».

Сначала подключается запорный шаровой кран, перекрывающий подачу воды в случае необходимости. Затем устанавливается фильтр грубой очистки, который защитит устройство от попадания примесей.

Насосная станция может быть установлена ​​в утепленном кессоне над верхом колодца, а также может быть смонтирована в доме, в любом отапливаемом помещении

После этого насосная станция подключена. Здесь есть нюанс. Оборудование предполагает установку демпферного бачка и реле давления. Если насос находится в скважине, а все остальное оборудование находится в доме, то реле давления устанавливается сверху трубы.

Бачок демпфера установлен снизу. После этого подключается датчик сухого хода. Он не позволит насосу работать без воды, убережет его от поломки.

Последний соединительный элемент – трубный переходник диаметром 25 мм. После того, как все детали установлены, рекомендуется проверить качество выполненных работ. Для этого запустите насос и дайте ему поработать некоторое время.

Если оборудование будет исправно качать воду, то все в порядке и можно продолжать работу. Если нет, то нужно найти причину и устранить ее.

Этап №4. Установка гидроаккумулятора

Такой элемент как гидроаккумулятор Не является обязательным при монтаже водопроводной системы загородного дома. Тем не менее, он используется почти всегда. Это устройство позволяет поддерживать постоянное давление в системе. Насосное оборудование работает не постоянно.

Такой эффект дает конструкция аккумулятора. Представляет собой резервуар, разделенный мембраной на две части.

Гидроаккумулятор, представляющий собой мембранный накопительный бак, предназначен для поддержания стабильного давления в системе

В первом — воздух, во втором — запас воды, которая постепенно расходуется на нужды жильцов. Когда количество жидкости достигает определенного минимума, насос автоматически включается, пополняя ее запас. Таким образом, давление в системе всегда стабильно.

Можно обойтись без гидроаккумулятора. Для этого нужно установить накопительный бак в самой высокой точке постройки.

Однако такая конструкция не обеспечит постоянного давления в системе. Вода из него будет спускаться к потребителю самотеком, без сильного напора. Зачастую даже стиральная машина не сможет полноценно работать в таких условиях.

Поэтому оптимальным решением считается установка гидроаккумулятора. Объем оборудования выбирается в зависимости от потребностей проживающих в доме жильцов.

Фотогалерея

Фото

Гидроаккумулятор необходим, если планируется организовать автоматическую подачу воды потребителю. Совместно с реле давления регулирует работу насосного оборудования

Гидроаккумуляторы включаются в контур как с поверхностными, так и с погружными насосами. В первом случае он располагается рядом с насосом, во втором отдельно, в кессоне или в доме

Гидроаккумуляторы для мелководных источников чаще всего поставляются в формате насосной станции, однако могут быть и подбирается отдельно по характеристикам насос = машина

Гидроаккумуляторы можно использовать для автоматизации только части сети. Например, для автоматической подачи воды потребителю из накопительной емкости

Роль бака в системе автоматизации

Гидроаккумулятор со скважинным насосом

Гидробак с автоматическим насосом

Система передачи привода

Этап № 5.

Установка оборудования для водоподготовки

Водоподготовка также не является обязательной элемент водоснабжения. Однако практика показывает, что большинство домовладельцев устанавливают такое оборудование. Особенно он необходим тем, кто использует колодец или колодец в качестве источника воды.

Качество такой воды обычно далеко от идеального. Жидкость, поступающая из скважины, в большинстве случаев загрязнена механическими примесями.

Поэтому должны быть установлены как минимум фильтры предварительной очистки. Для полной защиты системы водоснабжения и подключенной бытовой техники необходимо точно определить характер примесей и химический состав воды, поступающей из скважины .

Для этого образцы отвозятся в лабораторию и получают детальный анализ, который покажет, какие фильтры нужны для данной системы.

Установка водоподготовки после гидроаккумулятора. Представляет собой набор фильтров, подобранный по результатам анализа поступающей в дом воды.

Сюда можно установить комбинированные устройства, включающие в себя сразу несколько фильтров.

Однако ставить сюда фильтры тонкой очистки и обратный осмос не имеет смысла. Такое оборудование устанавливается только на кухне для очистки небольшого количества воды, которая будет использоваться для питья и приготовления пищи.

Если предполагается водяное отопление, то одна из ветвей водопровода должна быть подключена к отопительному прибору

Выводы и полезное видео по теме

Какой источник водоснабжения выбрать: колодец или колодец:

Как обустроить внутренний водопровод:

Монтаж узла ввода водопровода внутри здания:

Сантехника в частном доме, будь то дача или полноценный жилой дом, необходима. Более того, вы можете спроектировать и собрать систему самостоятельно. Важно следовать советам специалистов и не отступать от инструкций .

Если это кажется слишком сложным, можно доверить работу строительной компании. Профессионалы быстро и качественно проведут все необходимые работы, а владельцу останется только принять готовую конструкцию в эксплуатацию.

Если ваш опыт обустройства бытового водопровода отличается от изложенных здесь правил монтажа, пожалуйста, оставьте свой комментарий под статьей.

Посмотреть план внутреннего водопровода и канализации в вашем районе

• Дом
• Планы ремонта
• Сантехника

План интерьера

Владение домом может принести много радости и чувство независимости, но многие домовладельцы знают, что оно также может быть сопряжено с рядом проблем. Домовладельцы несут ответственность за непредвиденные проблемы с ремонтом дома, включая проблемы с внутренней дренажной системой и водопроводной системой.

Вот почему компания HomeServe предлагает покрытие внутренних водопроводных и канализационных систем, поэтому в случае аварии водопроводной трубы вам не придется переплачивать сантехнику за ее ремонт.

Посмотреть планы в вашем регионе

Пожалуйста, введите 5-значный почтовый индекс

1

Что такое план ремонта внутренней канализации и канализации?

Планы ремонта внутренней канализации разработаны, чтобы помочь вам справиться с ремонтом вашей дренажной системы. В вашем доме есть сеть труб, по которым вода поступает в него, а сточные воды отводятся в канализацию. Проблемы с внутренней дренажной системой могут привести к скоплению сточных вод, засорам и значительному ущербу, если их не решить быстро. С планом ремонта внутренней канализации вы можете получить покрытие, необходимое для решения таких ситуаций, и защитить вас от затрат на аварийную сантехнику в доме.

Какие планы ремонта внутренней сантехники и канализации от HomeServe Cover?

​План ремонта внутренней канализации от HomeServe​ охватывает следующие типы проблем канализации и сантехники, в том числе:

• Утечки в подающей трубе водонагревателя
• Замена или ремонт лопнувших внутренних водопроводных труб
• Утечки в восковом уплотнении
• Засорение стоков, вызывающее засорение унитаза или раковины
• Забитые стоки
• Ремонт до 25 футов дренажных линий

Домовладельцы, как правило, несут ответственность за ремонт дренажной и водопроводной системы в своих домах. Когда возникает проблема, это означает, что вам придется позвонить в сервис и оплатить ремонт. Если у вас есть план внутреннего водопровода и канализации до поломки, оплата этих услуг может быть предоставлена ​​​​вашим страховым покрытием от HomeServe.

Посмотреть планы в вашем регионе

Пожалуйста, введите 5-значный почтовый индекс

К чему могут привести проблемы с внутренней сантехникой и канализацией?

Проблемы с внутренней сантехникой могут привести к значительным повреждениям, если они не будут устранены незамедлительно. Некоторые из типов проблем, которые могут вызвать проблемы с внутренней сантехникой, включают следующее:

• Плесень
• Пятна от воды на потолках и стенах
• Утечки
• Разрывные трубы
• Повреждение стен
• Медленный или остановленный слив
• Запахи сточных вод в помещении
• Увеличение счетов за воду

Если у вас есть план ремонта дома от HomeServe и сломалась сантехническая труба, вы позвоните на нашу круглосуточную горячую линию по ремонту, и мы отправим специалиста по сантехнике для решения проблем с сантехникой и канализацией в вашем доме. Позвольте нам побеспокоиться о поиске сантехника для вас.

Стоят ли планы ремонта внутренней сантехники и канализации?

Так как проблемы с внутренним водостоком и сантехникой являются обычными, но дорогостоящими, имеет смысл иметь план ремонта внутреннего водостока. Когда вы это сделаете, вам не нужно беспокоиться о том, чтобы заплатить сотни долларов за услуги профессионального сантехника для любого покрываемого ремонта. Наличие плана также дает вам уверенность в том, что ваши проблемы с сантехническими трубами будут решены быстро и правильно, чтобы избежать повреждения вашего дома.

Часто задаваемые вопросы

• Стоит ли защищать водопроводные и канализационные линии?

  Другим вариантом покрытия, который вы, возможно, захотите рассмотреть, является защита водопроводных и канализационных линий, которая неразрывно связана с планом внутреннего водопровода и канализации. Этот план защищает ваши внешние водопроводные и канализационные линии. План наружных труб от HomeServe также может предоставить вам покрытие, необходимое для защиты ваших водопроводных труб.

• Как найти свой план дренажа?

  Чтобы найти план дренажа, введите свой почтовый индекс на HomeServe, чтобы получить расценки на планы, доступные в вашем регионе. Вы также можете ознакомиться с различными домашними системами, которые мы рассматриваем, на нашей странице планов ремонта дома.

• Покрываются ли страховкой домовладельцев утечки из канализации?

  Многие домовладельцы ошибочно полагают, что утечки из канализации покрываются страховкой их домовладельцев. Тем не менее, канализационные линии на вашей собственности, которые повреждены в результате естественного износа, как правило, не покрываются базовым страховым полисом домовладельцев. Домовладельцы несут ответственность за канализационную линию от того места, где она входит в их собственность, до дома и внутри него.

Что говорят клиенты HomeServe

• Феникс, Аризона (Кристина)

  «Один из лучших техников, которые у меня были.
