Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет

2х кнопок.

Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений. При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

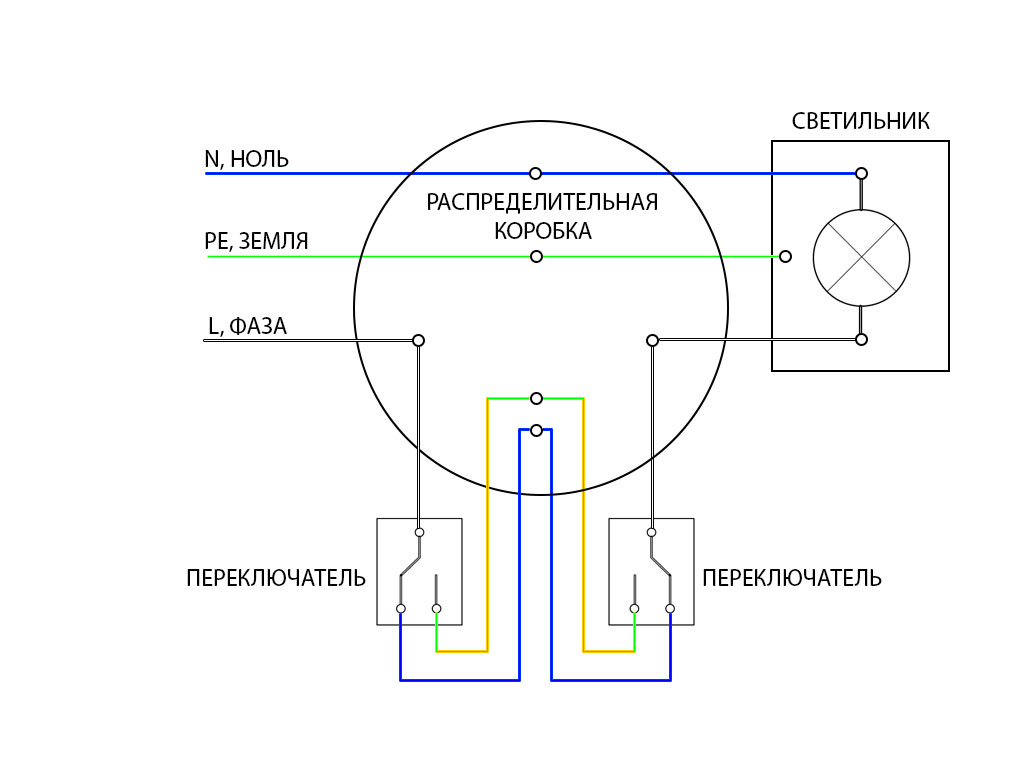

Схема проходного выключателя выглядит следующим образом:

проводок соединяет источник света и специальную коробочку, а потом уходит к лампе

другой проводок (он называется фазный) соединяет общий контакт выключателей

контакты выключателей соединяют между собой (тут используется коробка)

фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

одна

две

три

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

Исключения следующие:

проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое

когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

модели и типа устройства

опыта мастера, который устанавливает проходной выключатель

особенности мест, где будет расположено устройство

сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств, разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Схема подключения проходного выключателя: из двух, трех и более точек, фото, видео

Содержание

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

снять клавишу у одноклавишного устройства;
выдавить сердцевину;
отжать зажимы между механизмом и корпусом;
вынуть из гнезда одну клемму;
переустановить контакт с одного на другое место;
установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

отвертки — плоскую, крестовую, индикаторную;
рулетку;
нож, бокорез;
перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
фазовый провод определяется с помощью тестера
фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
соединить клеммы заземления переключателей
к светильнику подсоединить второй переключатель
провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

безопасности эксплуатации и надежности здания
оперативности управления освещением, следовательно, и экономии времени
более низкой себестоимости электрооснащения помещений
простоте монтажа
отсутствии сложности настроек схем
оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.
