Вентиляция в квартире своими руками

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

Плохая вентиляция в квартире

Плохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Содержание статьи

Требования к вентиляции в квартире

Схема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

Типовая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляции

Комплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 мм

Отверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

Установка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапана

Порядок обустройства приточного клапана

Порядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

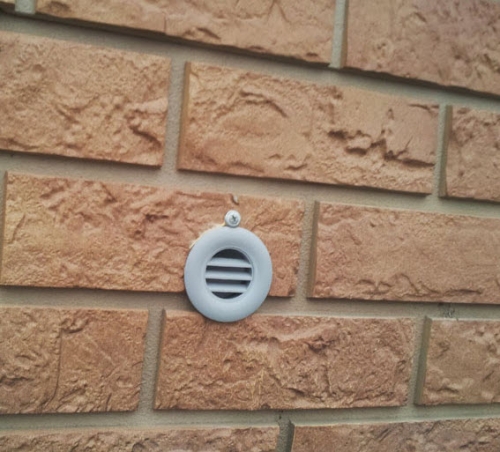

Вытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Вытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

Вытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружности

Обработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентилятор

Панель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороны

Концевой выключатель для отключения вентилятора

Монтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятора

Удачной работы!

Видео – Вентиляция в квартире своими руками

stroyday.ru

Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуализированная редакция СНиП 31-01-2003.

Минимальный объем воздухообмена жилых помещений

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры. Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков. Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции. При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

• избыток влаги в воздухе (можно измерить с помощью гигрометра) выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Обеспечение циркуляции воздуха

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных. При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях. Для этого можно выполнить следующие действия:

• монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
• использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
• владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца. Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу. Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена. Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке. В этом случае существует два варианта:

• если бумага «прилипла» к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
• если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
• даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы. При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов. При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой. Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить обратный клапан. Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам. Реверс потока может произойти по следующим причинам:

• постепенное уменьшение живого сечения канала шахты в результате засорения;
• резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
• увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата. Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей. Для окон лучшим решением является установка перепускного клапана приточной вентиляции при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении. Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы. Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения. Можно найти множество предложений, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален. Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют. В зависимости от места их расположения монтаж происходит следующим образом:

• Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
• Над шкафами элементы крепят с помощью любых держателей и саморезов.
• К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции. Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

sovet-ingenera.com

Вентиляция в квартире своими руками

Исправно работающая вентиляция в доме может не напоминать о себе годами. Однако малейшие сбои в этой системе мгновенно отображаются на качестве воздуха в квартирах – окна запотевают, на стенах появляется плесень, а запахи из кухни или санузла распространяются во все помещения. Как организовать воздухообмен в квартире самостоятельно и повысить эффективность существующей вентиляционной системы? Попробуем разобраться в этих вопросах.

1. Как устроена вентиляционная система многоквартирных домов
2. Требования к вентиляции в квартире. Нормы воздухообмена
3. Проверка эффективности вентиляции
4. Варианты обустройства вентиляции в квартире своими руками
5. Улучшение воздухообмена – прочистка вентиляционных каналов

Как устроена вентиляционная система многоквартирных домов

Вентиляционная система в частных и многоквартирных домах важна не меньше, чем отопление, электричество и водопровод. Эффективное функционирование этих составляющих – залог комфортного проживания. Вентиляционная система – комплексное и достаточно сложное понятие. Поэтому перед тем, как приступить к ее организации, необходимо понимать ее устройство и принцип работы.

В большинстве случаев жильцы квартир не задумываются об обустройстве вентиляции – это забота застройщика. На этапе строительства монтируются вентиляционные каналы и проходы, выходящие в ванну и кухню. Поступление свежего и удаление отработанного воздуха происходит естественным образом – посредством «сквозняка» через приоткрытую форточку, дверь или окно.

Естественный воздухообмен: схема вентиляции в квартире

Естественная вентиляция имеет ряд существенных достоинств:

• автономность – воздухообмен не зависит от электричества;
• невысокая стоимость оборудования и установки;
• создание естественных условий, благоприятных для здоровья человека.

К минусам такой системы можно отнести зависимость функционирования от погодных условий:

• сильный ветер провоцирует обратную тягу и из вентиляционного канала может «лететь» мусор с улицы;
• для нормальной работы естественной вентиляции должно выполняться условие – температура в помещении выше, чем на улице.

Использование при возведении дома «недышащих» стройматериалов, установка герметичных, шумоизоляционных окон и дверей негативно влияет на воздухообмен в квартире. Естественная вентиляция не в полной мере выполняет свои функции и возникает необходимость в применении дополнительных устройств.

Альтернатива естественной вентиляции – обустройство принудительно-вытяжной и принудительно-приточной системы.

Принудительная вентиляция в квартире: фото

Принудительная вытяжная вентиляция в квартире основана на работе вентиляторов, которые способствуют эффективному выведению отработанных воздушных масс. Приборы монтируются в вентиляционные шахты санузла/кухни.

Особенность принудительной приточной вентиляции в квартире – подача воздуха через установленное приточное устройство (клапан), а удаление посредством естественной тяги.

Требования к вентиляции в квартире. Нормы воздухообмена

Согласно действующим санитарным нормам вентиляция считается достаточной, если в каждой комнате квартиры отработанный воздух полностью замещается свежим в течение 30 минут.

Можно самостоятельно определить оптимальное количество приточного воздуха. Необходимо сопоставить установленные нормы организации вентиляционной системы с площадью квартиры и количеством проживающих.

На 1 квадратный метр площади поток воздухообмена должен составлять не менее 3-х куб.м./час, а на 1 жильца – 30 куб.м./час

Исходя из описанных норм получится просчитать воздухообмен для конкретного случая и составить проект вентиляции квартиры.

Проверка эффективности вентиляции

Изначально в многоэтажных домах вентиляционный подвод есть в каждую квартиру от единого приточно-вытяжного канала. Однако иногда мощности действующей системы недостаточно для нормального уровня воздухообмена.

Проверить эффективность системы вентиляции и сделать вывод о качестве воздухообмена можно самостоятельно. Способы проверки:

1. В любой комнате открыть форточку. К решетке вентиляционного прохода на кухне/санузле поднести лист бумаги (можно салфетку). Если бумага удерживается, то вентиляция работает исправно. В случае, когда салфетка падает, «воздушная» система нуждается в чистке или реконструкции.
2. Зажженную свечку или спичку поднести к вентиляционному отверстию. Активное движение пламени свидетельствует о рабочем состоянии вентиляции. Если направление огонька не меняется – требуется чистка вентиляционных каналов.

Важно! Данные способы не целесообразно использовать в жаркую погоду, когда воздухообмен минимален

Варианты обустройства вентиляции в квартире своими руками

Монтаж вентиляции в квартире: принудительная приточно-вытяжная установка

Принудительная система вентиляции в квартире может быть реализована несколькими способами:

• моноблочная установка;
• наборная система.

В моноблочном комплексе все элементы собраны в единый корпус, оснащенный хорошей звукоизоляцией. Различают моноблоки приточно-вытяжного и приточного типа. Такая вентиляционная система оптимально подходит для квартир, так как она бесшумна и малогабаритна.

Моноблочный комплекс дополнительно можно оборудовать фильтром, увлажнителем воздуха и рекуператором. Через рекуператор проходит вытяжной и приточный воздуховод. Благодаря устройству отработанный воздух подогревает входящие потоки – это позволяет снизить расходы на обогрев помещения.

Совет. Приточная вентиляция в квартире с фильтрацией обеспечивает приток чистого, очищенного воздуха. Устройство фильтра выбирается исходя из качества втягиваемого воздуха

Наборная вентиляция собирается из отдельных деталей. Обычно она включает:

• приточные/вытяжные вентиляторы;
• теплообменник;
• фильтр приточного/вытяжного воздуха;
• систему автоматики;
• калорифер;
• увлажнитель/осушитель/обеззараживатель воздуха и другие устройства.

При условии незначительной мощности установку вентиляции в квартире по наборной схеме можно выполнить под фальш потолком. Размещение более мощной системы требует отдельного помещения, что в условиях квартиры затруднительно.

Расчет сечения воздуховода

Выбор размера сечения воздуховода желательно доверить специалисту. Однако при большом желании эту работу получится выполнить и самостоятельно.

На размер воздуховода оказывают влияние следующие факторы:

1. Расход приточного/вытяжного воздуха за единицу времени.
2. Пропускная способность. Значение параметра колеблется в диапазоне 1,5-8 м/с.
3. Материал изготовления воздуховода. Чаще всего этот элемент делают из оцинкованной стали, но встречаются системы с воздуховодом из пластика, нержавеющей/черной стали.

Черная сталь обладает шероховатой поверхностью, которая повышает сопротивление воздушному потоку. Эта особенность требует увеличения диаметра приточного канала

Трубы воздуховода бывают круглой, овальной или прямоугольной формы. Их размеры определяются через значение эквивалентного диаметра.

Порядок расчета габаритов воздуховодов:

1. Определить количество вытяжного или приточного потока по формуле: L=V*K, где L – искомое значение расхода воздуха; V – объем помещения; K – количество обновлений воздуха за час. Например, в квартире площадью 65 кв.м. и высотою потолка 2,5 м, оптимальный расход воздуха составляет (65*2,5)/2=81,25 куб.м./час.
2. Произвести расчет вентиляционного канала по формуле: S=L/(W*3600), где W=1 м/с, а значение 3600 используется для связки единиц времени. Итак, S=81,25/3600=0,02257 кв.м.
3. Перевести полученную величину в значение радиуса по формуле: R= √S/π. Согласно примеру радиус воздуховода будет равен: √0,02257/3,4=0,085 м или 8,5 см.
4. Диаметр надо брать с округлением в большую сторону – около 20 см.

Совет. При выборе трубы нестандартного сечения (прямоугольного/квадратного) ее размеры должны составлять около 18*18 см (согласно условий примера)

Рекомендации по монтажу воздуховода

Крепление воздуховодов проводится специальными хомутами. Последовательность установки воздуховода можно разбить на несколько этапов:

1. Определить высоту фиксации трубы.
2. Первый воздуховод вставить в предусмотренное отверстие – обычно под потолком. Сделать самостоятельно такое отверстие вряд ли получится. Можно прибегнуть к помощи компаний, осуществляющих алмазное бурение.
3. Около стены выполнить крепеж воздуховода. Опутать хомутом трубу и проверить ровность ее расположения.
4. В потолке просверлить отверстие и закрепить один край хомута.
5. Выполнить еще одно отверстие в потолке и зафиксировать второй край хомута так, чтоб воздуховод располагался горизонтально.
6. Отступить расстояние от хомута 1,5-2 м и дополнительно зафиксировать трубу. Сборный воздуховод надо крепить в местах начала и конца каждой секции. Особое внимание следует уделить соединению секций – они фиксируются между собой винтами.

Горизонтальные воздуховоды следует обустроить вентиляторами. Выбор месторасположения и мощности вентилятора лучше доверить профессионалам.

Реконструкция системы вентиляции: монтаж приточного клапана и вытяжного устройства

Самостоятельно получится сделать вентиляцию в квартире, состоящую из приточного клапана и вытяжного устройства – вентилятора. Клапан монтируется в стене, обычно в промежутке между подоконником и батареей. Через встроенное отверстие поступает уличные воздух, немного прогревается ввиду близости батареи, и передается далее в помещение.

Порядок монтажа приточного клапана:

1. В стене выбурить отверстие диаметром около 6-7 см под небольшим наклоном (5°) в сторону улицы.
2. Вставить в отверстие воздуховод и утеплитель. Теплоизоляцию выполнить так, чтоб вокруг трубы не было щелей.
3. На воздуховод надеть корпус клапана и отметить места крепления.
4. Просверлить по разметке отверстия, установить дюбеля, приложить корпус и прикрутить к стене.
5. В корпус вставить шумопоглотитель и прикрыть лицевой крышкой клапана.
6. Снаружи стены на трубу установить наружную решетку.

Для повышения производительности вентиляционной системы используют вытяжные вентиляторы. При выборе и установке прибора следует руководствоваться некоторыми правилами:

1. Мощность вентилятора для санузла равна семикратному объему помещения, для кухни – площадь комнаты надо умножить на 10.
2. В ванной комнате лучше установить прибор, реагирующий на повышение влажности.
3. Для туалета подойдет агрегат с таймером. После запуска через определенный промежуток времени вентилятор будет выключаться.
4. В кухню желательно подобрать модель с мелкой сеткой – это убережет помещение от частичек мусора и насекомых.
5. Вытяжной вентилятор санузла можно подключить к выключателю. Устройство будет запускаться одновременно с включением света в ванной.

Монтаж «вытяжки» выполняется согласно инструкции. Достаточно прикрепить корпус к стене при помощи саморезов.

Совет. Улучшению работы вентиляционной системы способствуют зазоры между полом и межкомнатными дверьми. Оптимальный размер щелей – 1-1,5 см

Улучшение воздухообмена – прочистка вентиляционных каналов

Если дом построен достаточно давно, то высока вероятность, что проблемы в работе вентиляции связаны с загрязнением воздуховодов. Для прочистки проходов надо обратиться в жилищное управление и вызвать соответствующих специалистов – самостоятельно полностью решить проблему не удастся.

Со стороны своей квартиры можно выполнить чистку широким ершиком, присоединенным к тонкому стальному или гибкому тросу. Самодельной конструкцией следует пройтись по видимому вентиляционному ходу. Незначительное загрязнение убирается и с помощью пылесоса с длинной трубой.

Важно! В процессе чистки вентиляционного канала надо быть крайне осторожным. Нередки случаи, когда в этих проходах обустраивают свои гнезда осы и мыши

strport.ru

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

• определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
• рассчитываются размеры необходимого воздуховода;
• далее выбирается оптимально подходящая схема вентиляции в несущей стене;
• готовится план для устройства воздушных каналов;
• определяется место монтажа вентиляции;
• монтируются устройства, обеспечивающие приток и вывод воздуха;
• строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

• естественное вентилирование;
• принудительная с помощью вентиляторов;
• смешанная система.

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

• с помощью вентилятора через окно;
• продухов и выводящих каналов;
• вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

• воздуховоды;
• приточные каналы;
• вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

ventkam.ru

Вытяжная вентиляция через стену на улицу: вывод в частном доме

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

• с механическим выводом воздушных масс;
• с естественным притоком;
• комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

• вручную;
• по сигналу датчика влажности;
• по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

• кухня – 15 крат;
• туалет – 8 крат;
• ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

• М – мощность устанавливаемого вентилятора;
• О – объем помещения, где будет проделано отверстие в стене;
• В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Статьи по теме:

moyastena.ru

Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

• Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
• Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.

• Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
• Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Вся проблема квартир в старых многоэтажных домах заключается в плохой вентиляции – сечение воздухоотводящих каналов, мягко говоря, не рассчитано на современные условия эксплуатации. В частности, на присутствие в квартирах герметичных пластиковых окон. Говоря по-простому, существующая вентиляция не справляется в полном объеме с возложенными на нее обязанностями – отсутствует приток свежего воздуха. Отсюда и запотевание металлопластиковых окон, и грибок в ванной комнате, и слой жира на стенах кухни. Решить эту проблему можно двумя способами – частое и регулярное проветривание или же изготовление приточной вентиляции, что является наиболее оптимальным решением. О ней, а вернее о том, как самому сделать приточную вентиляцию в квартире, и пойдет разговор в данной статье, в которой мы подробно разберемся с ее устройством, монтажом и необходимыми для него материалами.

Правильная вентиляция в квартире фото



Как самому сделать приточную вентиляцию в квартире: необходимые материалы

По большому счету, современные системы вентиляции для квартиры или частного дома смело можно называть конструктором, для сборки которого необходимо понимать некоторые принципы и быть знакомым с его частями. То есть хорошо знать материал – именно изучить его и нужно в первую очередь. Так из чего же состоит принудительная вентиляция в квартире? С чем придется работать?

1. Первое – это воздуховоды. Продаются длиной в 1 или 2м и могут иметь как прямоугольное, так и округлое сечение. Идеальным вариантом для квартиры являются пластиковые трубы вентиляции прямоугольного сечения с размером сторон 100 на 50мм – они аккуратно устанавливаются под потолком и при этом не занимают много места.
2. Различного рода повороты – они могут отличаться друг от друга как углом поворота, так и направлением. Существуют горизонтальные и вертикальные углы – для воздуховодов круглого сечения такого разделения нет.
3. Соединители – используются для соединения труб на прямых участках.
4. Переходные воронки – в квартирах их применяют для подключения оборудования: кухонных вытяжек,вентиляторов, диффузоров и так далее.
5. Обратный клапан. Вещь незаменимая – именно она помогает управлять потоками воздуха, направляя их по нужному вектору. В обязательном порядке монтируется на выходе вентиляции на улицу – здесь он предотвращает задувание в те моменты, когда вентиляторы отключены. Устройство вентиляции в квартире фото

Кроме того, не обойтись в работе и без специальных крепежных элементов – для каждого типа воздуховодов производители изготавливают свой вид креплений. В большинстве случаев это хомуты, которые достаточно просто заменяются более дешевыми аналогами – например, П-образными кронштейнами для гипсокартона. Также не следует забывать и об инструментах – для монтажа системы вентиляции в квартире их много не потребуется. Чем-то необходимо резать трубы и чем-то их нужно крепить – естественно, не забывайте об электрике, без которой о работе принудительной вентиляции не может быть и речи. Потребуется предусмотреть подвод электропитания к местам, где будет монтироваться вентиляторное оборудование.

Вытяжная вентиляция в квартире: устройство и принцип работы

По большому счету, даже самая разветвленная вентиляционная система имеет весьма простую конструкцию и довольно понятный принцип работы. Если утрировать и упрощать модель системы до одной комнаты, то представить ее можно в виде трубы, один конец которой выведен на улицу, а второй оборудован вентилятором, в задачи которого входит выпихивать грязный воздух прочь из помещения. Если говорить об устройстве вентиляции в квартире принудительного типа действия, то таких труб должно быть две – вторая без вентилятора. Через нее осуществляется приток свежего воздуха в помещение.

Теперь несколько усложняем задачу и представляем не одно помещение, а два – например, ванную и туалет. В такой ситуации в комнате, которая находится ближе к выходу вентиляции на улицу, врезается тройник (и в одну и в другую трубу) и именно через них подключается оборудование второй комнаты. Здесь есть один нюанс – может происходить перекачка грязного воздуха из одного помещения в другое. Чтобы этого не происходило, вытяжные вентиляционные каналы нужно оборудовать обратными клапанами.

Как самому сделать приточную вентиляцию в квартире фото

Точно так же усложняется система на три и даже более комнат – обычно в квартирах в принудительном режиме вентилируются только три помещения: кухня, ванная комната и туалет. Другие комнаты идут как бы прицепом за счет естественной циркуляции воздуха. Если вести разговор о более масштабной вентиляционной системе, то здесь используются трубы разного размера – чем больше помещений подсоединяется к магистральному каналу, тем толще он должен быть. Вообще сечение воздуховодов является величиной расчетной, это по-хорошему, ну а для квартир подойдет и усредненный вариант (воздуховоды с сечением 100 на 50мм, 150 на 75мм или круглые с диаметром от 100 до 180мм).

В принципе, это и вся вентиляция в квартире в панельном доме. Как видите, сложного в ее устройстве и принципе работ ничего нет. Если вы освоили этот принцип, то можно приступать к делу, но предварительно необходимо ознакомиться с некоторыми нюансами работ, а вернее с последовательностью и тонкостями, которые в значительной мере облегчат вам жизнь.

Вытяжная вентиляция в квартире фото

Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделываетсямонтажной пеной.

   Вентиляция в квартире в панельном доме фото

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.
3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.

   Система вентиляции в квартире фото

В принципе, это и все работы по изготовлению принудительной вентиляции в квартире своими руками – установка оборудования, которая завершает сборку системы в целом, выполняется уже после полной отделки помещения декоративными материалами. После того, как будут смонтированы начерно подвесные потолки, возможно, понадобится произвести некоторые корректировки – в частности, обрезать излишки труб, закрепить переходные воронки и так далее. В общем, подготовить все так, чтобы потом производить подключение с наименьшими повреждениями чистовой отделки.

В завершение темы, как самому сделать приточную вентиляцию в квартире, добавлю только одно – прежде чем приступать к монтажным работам, систему нужно хорошенько продумать. Определиться с местом расположения труб, входными и выходными вентиляционными отверстиями и так далее. Скажу одно – для начала нужно определиться с точками входа и выхода воздуха из помещений, и система предстанет в вашем уме во всей свой красе. Вырисуется все вплоть до мест установки крепежных кронштейнов. Когда это произойдет, можно будет смело приступать к монтажным работам.

Источник: http://stroisovety.org/

xn----ctbbfhrd3bdemfbfpj4j.xn--p1ai

---

•
  Схема подключения асинхронного трехфазного двигателя
•
  Схема подключения асинхронного трехфазного двигателя
•
  Схема расположения розеток на кухне
•
  Схема расположения розеток на кухне
•
  Приточной вентиляции схема
•
  Приточной вентиляции схема
•
  Схема автосигнализации
•
  Схема автосигнализации
•
  Схема подключения греющего кабеля
•
  Схема подключения греющего кабеля
•
  Обжать витую пару 8 жил схема
