Устройство схема вентиляции в частном доме: Схема вентиляции в частном доме: правила проектирования

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

• Зачем нужна вентиляция в частном доме?
• Особенности вентиляционных систем
• Варианты системы вентиляции в частном доме
• Выбор подходящей системы вентиляции
• Создание схемы вентиляции частного дома

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии. Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

• регулярное образование конденсата на окнах;
• оперативное размножение грибка из-за постоянной влаги;
• негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
• постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Вентиляция в частном доме: схема, система, устройство

Во время ремонта на кухне внимание уделяется красоте дизайна и интерьеру, чтоб в комнате было комфортно и уютно проводить время за обедом или ужином, но забываем о функциональности и проветривании – это момент, который не стоит упускать из виду.

Правильная вентиляция кухонного помещения позволит вам наслаждаться свежим воздухом

Содержание

• Строение и схема вентиляции
• Некоторые нюансы вентиляционных систем
• Как решить проблему
• Естественная вентиляция кухни в частном доме
• Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Главным элементом помещения является вентиляция с вытяжкой, установив которую вы всегда ощущаете присутствие свежего воздуха там, где постоянно идет приготовление пищи. Ведь здесь жарят, пекут, варят, воздух не чистый и порой трудно дышать, поэтому в таком помещении вытяжка вентиляционная станет отличным помощником, который будет обновлять воздушные потоки, убирать лишние пары со смешанными жирами и приправами и создавать подачу чистого кислорода.

Важно! Если вентиляция в частном доме отсутствует или плохо функционирует, неприятным запахам некуда деваться, и они распространяются по всему жилому зданию и впитываются в одежду, вещи, мебель и другие домашние принадлежности. Стоит готовиться к тому, что ваш дом превратится на здание с постоянным неприятным запахом, выход – система вентиляции.

Строение и схема вентиляции

Многоэтажный дом с квартирами имеет уже готовую установленную систему вентиляции, отверстия которых вы наверняка видели на кухне, а также в ванной комнате и туалете. При строительстве жилого здания это предусматривалось строительными правилами и нормами.

Схема обмена воздуха в панельном многоквартирном доме

Проходит несколько лет и система вентиляции может забиться или начать плохо работать и не пропускать воздух. Для этого существуют дополнительные меры, которые обязательно нужно учесть.

Варианты проверки работоспособности вентиляционной системы в многоэтажном квартирном здании:

1. Возьмите любой листок среднего размера и приложите к отверстиям. Когда бумага прилипает к решеткам, это значит, что устройство вентиляции работает отлично – пропускает свежий воздух и вытягивает плохой, если бумага не прилипла, значит система забита и требует срочной чистки. Причиной засорения могут быть ветки, пыль, листья из дерева и даже мелкие птицы, которые залетев, заблудились и не смогли выбраться.
2. Возьмите спички и зажгите одну рядом с вентиляционным отверстием. В случае хорошей тяги вы будете знать, что с системой полный порядок, если же пламя остается неподвижно на одном и том же месте, значит, втяжку нужно прочистить, чтоб она и дальше исправно функционировала.

Совет: прочистить вентиляцию можно самостоятельно, если для этого есть специальные навыки, и вы это уже делали, если же опыта нет, обратитесь за помощью к квалифицированному специалисту.

Для оптимального обмена воздуха строение должно быть оборудовано вытяжкой и приточкой

У тех людей, которые могут прочистить систему вентиляции, есть специальный набор инструментов и приспособлений. Что касается стоимости, то цену за услугу нельзя назвать дешевой, так, как компании, которые этим занимаются, набирают только высококвалифицированных сотрудников. Следует знать, что для работы понадобится схема вентиляции, поэтому приготовьте ее заранее.

Некоторые нюансы вентиляционных систем

Вентиляция для кухни в квартире является необходимым элементом при строительстве здания, это касается и частных домов. Но чтоб воздушны поток выходил на улицу, нужно чтоб он и поступал в средину трубы. Такой процесс называют цикличностью или кругооборотом в системе.

Многие жильцы многоквартирного дома поставили окна из металлопластика вместо деревянных. Да, изделия эти хорошие и практичные, имеют потрясающие физико-технические и эксплуатационные характеристики, но существует и много проблем, которые случаются после их установки:

• В помещении влажно, пару некуда деваться;
• Мало поступает кислород;
• В воздухе накапливается углекислый газ и радон;
• Появление среды обитания для плесени, грибка и микробов;
• Неприятный запах.

Установка кухонной вытяжки решит проблему недостатка свежего воздуха

Все эти показатели плохо влияют на здоровье человека, разрушают его защитный барьер и создают условие для возникновения разных заболеваний. Можно часто проветривать помещение, но от этого тепла в комнате станет меньше, но есть возможность простудиться, и заболеть острым респираторным заболеванием.

Как решить проблему

Для того чтоб решить данную проблему предлагаем ознакомится с такими вариантами:

1. Установка металлопластиковых окон с системой проветривания или микро проветриванием. Так в помещение будут поступать свежие потоки воздуха не вытягивая из дома все тепло.
2. У производителей есть такие приспособления как вытяжные вентиляторы центробежные, которые отлично проветривают здание, способствуют циркуляции воздуха, обмену, подогреву и даже охлаждению воздуха. В некоторых моделях встречается функция очистки и ионизация. Но есть небольшой минус – такая вентиляция в кухне в частном доме допустима, а в квартире нет.

Потолочный тип вентилирующей системы

Совет: для частного дома подойдет приточно-вытяжная вентиляция, которая обеспечивает приток чистых и свежих воздушных потоков, а также устранению вредного и неприятного запаха. Для работы и будущих ремонтных работ потребуется схема приточно-вытяжной вентиляции, поэтому не забывайте о ней позаботиться.

Процесс готовки еды несет за собой возникновение не только неприятного запаха, но и выделение вредного дыма и других веществ. Мебель, облицовка гарнитура, обои – это все страдает от жира и копоти, поэтому, на кухню лучше купить вытяжной канальный вентилятор, который отлично справится с отведенной для него задачей.

Естественная вентиляция кухни в частном доме

Чтоб построить самостоятельно частный дом необходимо провести огромный список работ, при этом возникают различные проблемы, которые препятствуют созданию комфорта и уюта. Организовать установку вентиляции это одно из главных дел при строительстве и ремонте, оно стоит на одном из первых мест и нуждается в пристальном внимании. Как было сказано выше, отличным решением станет приточно-вытяжной вентилятор. И так, что он собой представляет?

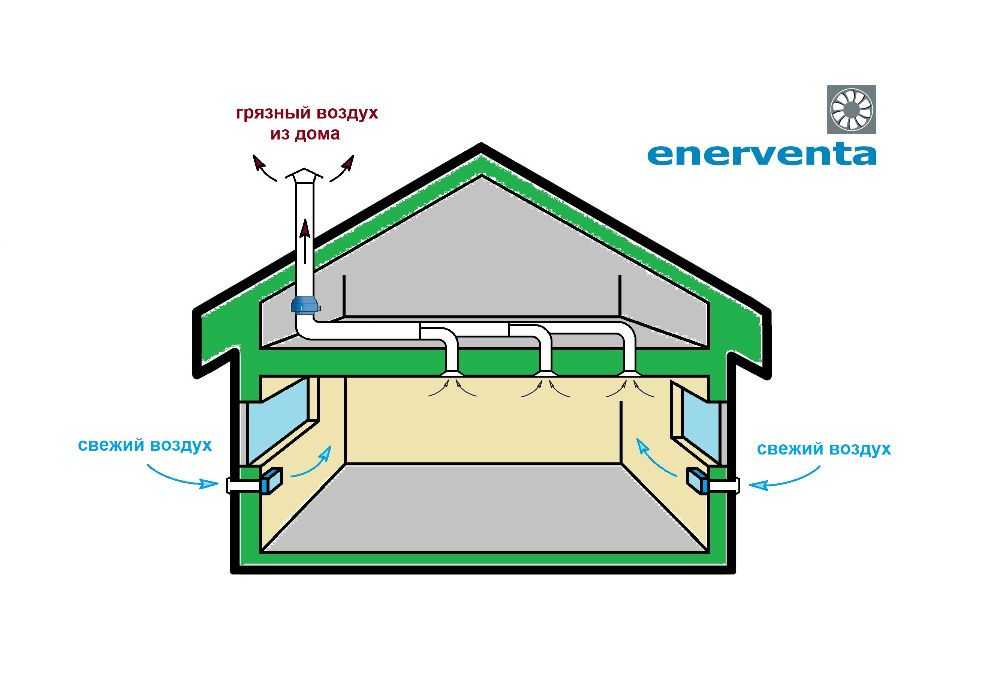

Схема вытяжной вентиляции с проточными каналами

Посмотрите на фото. Это схема вытяжной вентиляции с проточными каналами, на которой можно увидеть каким образом поступает воздух снаружи и выходит изнутри помещения. Сам он не может попадать внутрь здания и выходить из него, поэтому стоит позаботиться о специальном оборудовании, с помощью которого воздушные массы будут двигаться в круговом режиме, и проветривать здание.

Такую систему можно назвать энергозависимой. У нее есть свои минусы, так, как она требует дополнительных расходов энергии и денежных средств, цена такого агрегата высокая.

Но такая принудительная вентиляция оправдывает себя тем, что с ее помощью проживание в доме невероятно комфортное, а хозяин не задумывается о том, как проветрить помещение и куда деть неприятный запах из ванной и кухни. Отметим и наличие специальных фильтров, которые способны очищать приходящий из улицы воздух, и колориферов, подогревающих его в холодный период времени.

Важным моментом является то, что вентилятор осевой вытяжной направляет очищенные и прогретые потоки воздуха в любую комнату жилого помещения, но перед тем, как установить рекуператор воздуха, нужно сделать схему всей системы, а уже после этого монтаж и соединительные работы труб и шахт в одно целое.

Такие установки, как правило, размещаются на чердаке дома, это хорошая новость, ведь для этого не требуется отведение свободного места внутри здания, которое всегда на вес золота. Кроме этого, расположив на чердаке систему, не потребуется делать дополнительных пристроек.

Совет: чтоб установка вентиляции своими руками прошла удачно и без значительных затрат денежных средств и времени, пригласите на помощь человека, который разбирается в этом деле. Пусть он не будет делать этого сам, но поможет вам и даст хороший совет.

Естественная вентиляция не избавляет от неприятных запахов, поэтому на кухне нужно обязательно установить вытяжку. Приточно-вытяжная вентиляция на кухне бесшумная, не вибрирует, и обслуживается не больше одного раза в году, и то для профилактики.

Такие оборудования автоматические, в них есть параметры для установки необходимой температуры воздуха в помещении, а также влажности во всех комнатах. При небольших отклонениях работа внутри системы сразу же переключается на ту, которая была установлена и запрограммирована.

Приточно-вытяжные вентиляторы для вытяжки бывают:

• Со специальным нагревателем. Сюда входит водяной колорифер или электрический нагреватель.
• С рекуперационной системой. Тот воздух, который поступает внутрь здания, сразу прогревается тем, что выходит. Такую систему считают идеальной потому, что для не нужны дополнительные приспособления, теплоносители и энергоносители.

Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Чтобы устранить неприятные запахи от приготовления пищи следует установить вентилятор для кухонной вытяжки.

Для начала рассмотрим варианты исполнения этих устройств:

• Подвесной или плоский. Самый распространенный и часто покупаемый вариант. Монтаж проводится между навесными шкафами и газовыми плитами;
• Островной. Это вариант для кухни, где есть отдельно стоящий островок. Подвесьте к потолку и работа сделана;

• Настенный. Такое устройство устанавливается на стенке рядом с газовой плитой. Вариант дизайна разный, возможен индивидуальный заказ;
• Встраиваемый. Такое оборудование для вентиляции нестандартное и крепится специальными креплениями и инструментами, устанавливается в столешнице или подвесном шкафу. Отлично подходит под любой интерьер и не занимает лишнего места.

Совет: перед тем, как купить вытяжку, осмотритесь на кухню, оцените ее размеры и местонахождение бытовых приборов и мебели. После этого купите такое устройство, которое подходит под помещение кухни и удобное в работе.

Нельзя забывать о том, что требуется дополнительно установить вентилятор для вытяжки на кухню. Также устанавливают анемостаты вентиляционные. Такие приспособления отводят воздух и отлично подходят под интерьер помещения. Чтоб они сливались с цветовой гаммой, выберите тот, который подходит под обои или потолок. К счастью, производители предлагают широкий ассортимент аксессуаров и приспособлений, что разбегаются глаза.

Вентилятор на вытяжку на кухню стоит покупать, предварительно сделав ее замеры.

ПОСМОТРЕТЬ ВИДЕО

В завершении добавим, что вентиляция работает в том случае, если не забита шахта и в помещении установлены воздухообмены. Если эти условия выполнены, то гарантия того, что вентиляция функционирует – 100% и вы не нуждаетесь в услугах квалифицированных мастера.

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность? 9
  • ИВЛ с рекуперацией тепла тема

  Зачем зданию вентиляция?

  Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

  Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

  Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

  Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

  Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

  Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

  Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.

  Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

  Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

  Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

  Способы организации воздухообмена в доме

  Существуют различные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

  С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

  Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

  В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

  Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

  Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

  Типы вентиляционных систем

  Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3м ³ в час на 1 м2 площади для жилых помещений;
  • 25 м ³ для отдельных санузлов;
  • 50 м ³ для сантехнического оборудования.

  Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

  В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше — 25 м ³ .

  Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

  Системы воздухообмена бывают трех видов:

  • естественные — с естественным побуждением для циркуляции воздушных потоков;
  • механический — с принудительным впуском и выпуском воздуха;
  • комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

  В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

  Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

  Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

  А как правильно рассчитать систему вентиляции для дома читайте .

  Естественная вентиляция в доме

  Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

  Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

  Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды

  Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

  Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

  На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

  Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

  Нестабильная работа летом — главный минус схемы естественной вентиляции

  Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

  А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

  Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

  Как повысить эффективность?

  Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на каналы притока и оттока;
  • использовать дефлектор.

  Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

  В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

  В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

  Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

  Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

  Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

  Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

  С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

  Особенности принудительного воздухообмена

  Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

  Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

  Описание варианта ИВЛ

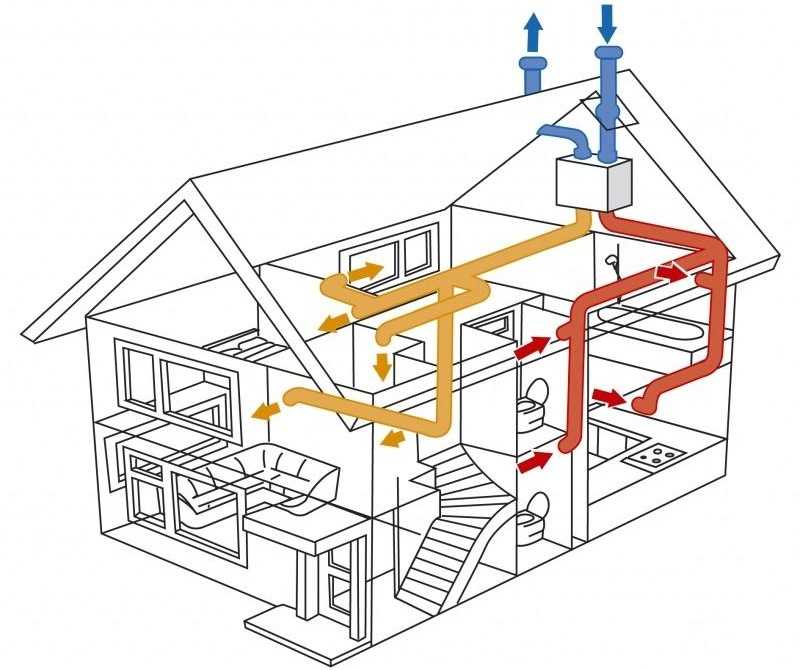

  Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

  Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

  Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

  Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

  Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

  Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

  Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

  Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

  Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

  Вентиляция механическая с рекуперацией тепла

  В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

  До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

  Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

  Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

  Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

  Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

  Система без рекуперации тепла

  Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

  Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

  Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

  Система комбинированная типа

  Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

  Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

  Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

  Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

  Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

  Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

  Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

  Правила проектирования вентиляции

  Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

  Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

  Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

  Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

  Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

  Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

  Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

  На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

  Проектирование систем вентиляции выполняется по такому плану:

  1. На начальном этапе составить техническое задание.
  2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее идет подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

  Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования необходимо производить демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

  Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

  В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

  Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

  При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и приточной воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
  • объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
  • скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
  • Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

  Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

  Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

  Выводы и полезное видео по теме

  В видео поясняется, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

  В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

  Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

  Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

  Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

  Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

  Приточная вентиляционная система частного дома и ее устройство

  Современные вентиляционные системы для частного дома подают приток свежего воздуха в помещения и эффективно распределяют его в течение суток. Приточная вентиляция фильтрует воздух, подаваемый в дом; для работы используется обычная система воздуховодов. При этом установка обеспечивает подачу в дом чистого и влажного воздуха комфортной для человека температуры.

  Содержание

  1. Разновидности систем обновления воздуха в доме
  2. Разновидности приточных установок
  3. Что такое приточная вентиляция
  4. Основные узлы и принцип работы
  5. Недостатки использования приточной установки
  6. Установка для помещений с пластиковыми окнами20

  Разновидности систем обновления воздуха в доме

  Движение воздушной смеси в доме

  В качестве системы обеспечения доступа свежей воздушной смеси в частном доме может быть использован один из трех вариантов:

  • естественная вентиляция;
  • принудительная вентиляция;
  • система смешанной вентиляции — естественная вентиляция вместе с устройством, где используется вытяжка.

  Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор делает каждый владелец частного дома в зависимости от собственных пожеланий и некоторых других факторов.

  Разновидности приточных установок

  Существующие на данный момент приточно-вентиляционные системы можно разделить на две основные категории:

  • натуральный;
  • принудительно.

  Поступление воздуха в жилище, осуществляемое за счет разницы температур внутри и снаружи, или в результате воздействия ветра, является естественной приточной вентиляцией помещения.

  В первом случае движение воздушной смеси происходит в результате нагрева вентиляционных каналов. Во втором случае воздушные потоки перемещаются в результате воздействия ветра, который направляет воздух в помещение.

  Преимущество эксплуатации данного типа систем в том, что нет необходимости устанавливать дорогостоящее оборудование. В такой системе не используются движущиеся элементы – электродвигатели, вентиляторы и тому подобное, имеющие ограниченный срок службы. Благодаря этому система продолжает работать даже при отключении электроэнергии.

  Применение принудительной принудительной вентиляции требуется, когда необходимо обеспечить постоянный активный воздухообмен в птичнике.

  Принудительные системы способны подавать в помещения нагретый или охлажденный воздух, что особенно актуально в холодное и жаркое время года. Кроме того, поставляемая смесь перед поступлением в дом полностью очищается от пыли и различных примесей. Также следует отметить, что такие установки обеспечивают равномерное распределение воздуха по всему дому, что является эффективным методом борьбы с конденсатом на окнах.

  Вентиляционное оборудование данного типа обычно используется в производственных и офисных помещениях, где необходимо обеспечить активный воздухообмен в течение суток. Но и в частных домах использование приточных установок совсем не редкость.

  Что такое приточная вентиляция

  Приточная вентиляционная установка

  Это установка, обеспечивающая дом чистой воздушной смесью, в нее входят: приточная установка, решетки для каналов и воздуховодов. Сам блок питания состоит из:

  • воздушный фильтр;
  • кран запорный;
  • обогреватель, нагревающий воздушную смесь зимой;
  • вентилятор;
  • Глушитель, обеспечивающий бесшумную работу устройства.

  При эксплуатации такого устройства для частного дома приточная воздушная смесь подается в жилые помещения, а отработанный воздух вытягивается через вентиляционные каналы санузла, кухни и санузла. Для нормального функционирования системы в доме на двери необходимо установить приточные решетки.

  Понятно, что полагаться только на естественную вентиляцию в частном доме не рационально, в результате установка такой системы обеспечит качественный воздухообмен в жилище за счет постоянной подачи в него чистого воздуха.

  Приточно-вытяжные установки различной мощности, которые легко найти на современном рынке, способны обслуживать как компактные, так и крупногабаритные помещения. В результате всего этого все жильцы дома получают абсолютно безопасный для здоровья воздух, полностью лишенный каких-либо вредных примесей, пыли и неприятных запахов.

  Таким образом, приточная вентиляция в доме – это надежная гарантия качественного воздухообмена при низком уровне потребления электроэнергии.

  Основные узлы и принцип работы

  Составные части приточно-вытяжной установки

  Среди основных узлов приточной системы вентиляции следует выделить:

  • Воздушный клапан. Благодаря его наличию воздушная смесь попадает в дом только при включенном устройстве.
  • Фильтрующий элемент, очищающий воздух от различных запахов, частиц пыли и других загрязнений. Набор используемых фильтров и их качество определяют уровень очистки воздушной смеси.
  • Нагреватель. Благодаря его работе зимой в помещение будет поступать подогретая смесь, а не холодная. Такой элемент может быть водяным или электрическим.
  • Одним из важнейших элементов является вентилятор, подающий воздух в дом. Это делается в результате давления, которое он создает в системе.
  • Глушитель снижает уровень шума, возникающего при работе системы.

  Поэтому основной целью использования приточно-вытяжной установки является принудительная подача в дом очищенного от различных шлаков и пыли воздуха, подогретого до необходимой температуры.

  Воздушная смесь перед поступлением в жилище поддается разной степени очистки от различных загрязняющих веществ. Что касается температуры выбрасываемой смеси, то принудительная вентиляция – это способ как нагреть ее, так и охладить до подходящей температуры – все зависит от условий, в которых работает вентиляция.

  Именно благодаря этому такой тип системы воздухообмена очень популярен в частных домах разного типа, где важно обеспечить комфортные условия для человека. Важно помнить, что использование устройства такого типа допускается только в помещениях без сырости, избыточной влаги и газообразования. Поэтому приточная вентиляция не предназначена для санузлов, кухонь, душевых.

  При работе такой воздухоочистки создается повышенное давление, которое заставляет отработанную воздушную смесь покидать жилище через щели окон и дверей, а также свободные вентиляционные каналы. Таким образом, воздух удаляется естественным путем.

  Несмотря на значительное количество преимуществ использования приточной установки в частных домах, она имеет и некоторые недостатки, наиболее заметные при проектировании и монтаже системы в местах плотной жилой застройки. Такие проблемы связаны с нехваткой места для нормальной установки такого устройства, так как для выполнения всех необходимых требований и норм требуется определенное свободное пространство.

  Зачастую установка такого типа вентиляции при ее работе создает определенный шум, что доставляет определенные неудобства жильцам. Для качественного решения такой задачи требуется применение виброизоляционных и звукоизоляционных материалов . Однако выполнение таких работ подразумевает дополнительные материальные затраты.

  Установка для помещений с пластиковыми окнами

  Приточно-вытяжная система

  Как уже отмечалось, удаление воздуха из помещения, где установлена ​​приточная вентиляция, осуществляется естественным путем. В тех же частных домах, где используются герметичные пластиковые окна, такое удаление воздуха невозможно.

  Именно для таких случаев и предназначены приточно-вытяжные установки. Основное их отличие от обычных приточно-вытяжных установок заключается в том, что они способны обеспечивать как приток свежего воздуха, так и удаление отработанного. Кроме того, такие системы еще и хорошо контролируют влажность в помещении.

  Чаще всего приточно-вытяжные установки используются в просторных общественных помещениях, но несложно найти компактные установки для частных домов, которые легко монтируются. Их можно монтировать как снаружи помещения, так и изнутри, проделав для этого в стене два сквозных отверстия.

  Такие установки за счет рекуперации обеспечивают нагрев поступающей в дом воздушной смеси. Этот способ подразумевает снижение материальных затрат на отопление. Помимо рекуперации, подогрев воздуха может осуществляться и обычным обогревателем – водяным или электрическим.

  Помимо основных компонентов системы, которые есть как у приточных, так и у приточно-вытяжных устройств, последние также отличаются некоторыми дополнительными элементами. Среди них:

  Решетка воздуховода. Он расположен с внешней стороны помещения и не допускает попадания посторонних предметов в воздуховод.

  Воздухораспределительные устройства, контролирующие отток и приток воздуха.
