Условные обозначения в схемах: расшифровка графических и буквенно-цифровых обозначений

Содержание

Буквенные обозначения на электрических схемах гост; гост условные обозначения на чертежах, обозначения электрических элементов на схеме

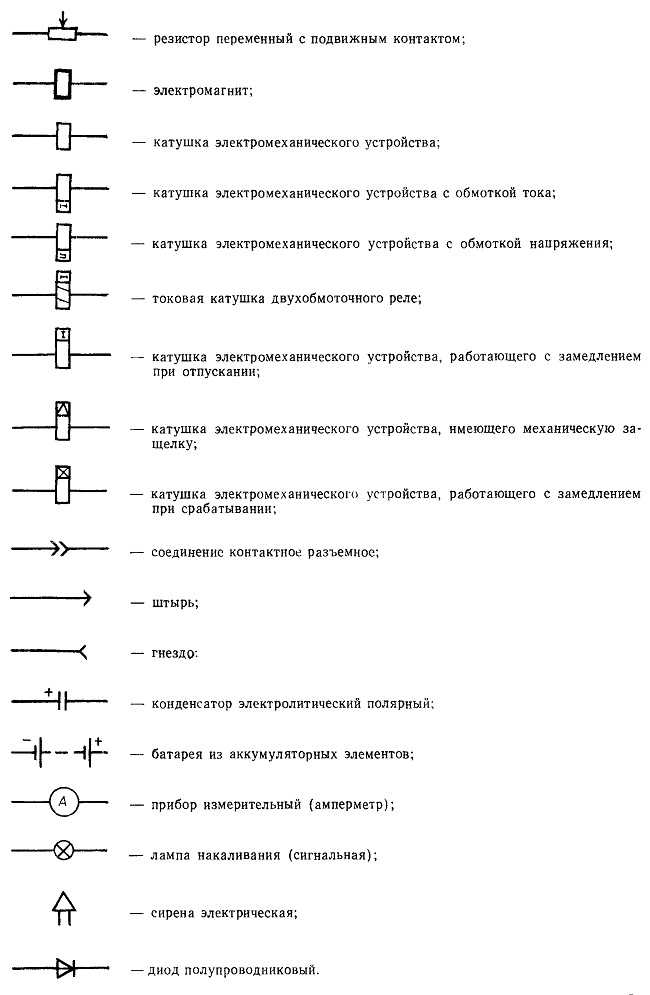

Графические и буквенные обозначения в электрических схемах

Рассмотрим наиболее часто встречающиеся электрические знаки.

Резистор

Графическое условное обозначение на электрических схемах резистора выглядит как прямоугольник с двумя выводами. Также резистор обозначается R и численным кодом, которое соответствует его порядковому номеру на чертеже. Резистор характеризуется двумя параметрами – это сопротивление и мощность. Значение сопротивления указывается рядом с условным изображением, или в пояснении ниже. Оно указывается в Омах. Второй параметр – это рассеиваемая мощность. Она указана с помощью полосок внутри условного символа резисторов на схеме.

Резисторы бывают как постоянными, так и переменными, которые могут изменять свое сопротивление в зависимости от внешних факторов. Это могут быть переменные или подстроечные резисторы, которые имеют сопротивление в зависимости от положения ручки регулировки, на схемах к ним добавлен третий контакт. Или резисторы, которые меняют свое сопротивление от температуры или освещения терморезистора. Стрелочками показывается, что они изменяют свое сопротивление от внешнего фактора.

Конденсатор

Графическое обозначение конденсатора — пара параллельных друг другу близко расположенных вертикальных черт. Конденсатор подписывается «C» и цифровым кодом, которое соответствует

его порядковому номеру. Компонент характеризуется такими основными критериями, как ёмкость и рабочее напряжение. Ёмкость измеряется в фарадах Ф. Компонент также может быть переменной ёмкости, это указывается стрелочкой на конденсаторе.

Конденсаторы могут быть полярными и неполярными:

  • у полярных конденсаторов указывается положение плюсового вывода значком +.
  • у неполярных такого значка нет.

Диод

Диод обозначается VD и цифрой, соответствующей его порядковому номеру. Диоды могут комбинироваться в мосты, которые применяются для выпрямления переменного напряжения. Мост может быть нарисован как группа диодов, или может указываться как отдельный элемент.

Если диод находится в кружке – это светодиод. Обозначение светодиода на схеме -символ диода с двумя стрелками.

Диод также может быть стабилитроном, использующимся для получения заданного напряжения.

Катушка индуктивности

Намоточные компоненты выглядят как цепь полукругов, например так изображается катушка индуктивности. Она обозначается L, её основной параметр – индуктивность, которая измеряется в Генри (Гн). Трансформатор также является по сути катушкой индуктивности и обозначается как две катушки на одном сердечнике.

Транзистор

Транзисторы делятся на полевые и биполярные, каждый из которых бывает n и p проводимости. Транзисторы имеют три вывода, обладающими собственным предназначением. Транзисторы обозначаются — VT, и как другие элементы владеет порядковым номером.

Провода

Все обозначения электрических элементов на чертежах соединены между собой линиями, которые обозначают провода, или так называемые токопроводящие дорожки на плате. В схеме электрической цепи эти линии могут пересекаться, но это не значит, что они имеют между собой электрический контакт в реальности. Если два токопроводника пересекаются, то контакта между ними нет. А если на пересечении проводников стоит точка, то это означает, что они связаны между собой физически и электрическим способом. Обозначение переменного тока — «~», обозначение постоянного тока – «-».

Очень часто можно увидеть выводы (перевернутая буква «т»), которые висят в воздухе и кажется, что они никуда не подключены, но это не так. Таким образом обозначаются общий провод, также его могут называть масса. Все выводы с такой маркировкой соединяются в один проводник. Условные обозначения на чертежах заземления очень похожи на предыдущие (перевернутая буква «т» с двумя полосами снизу).

Крестик на каком-либо проводнике показывает место, где необходимо проводить измерение в процессе наладки устройства. Бывает такое, что рядом с номиналом какого-либо элемента на схеме стоит звездочка. Это значит, что его параметр (сопротивление или ёмкость) необходимо подобрать в процессе наладки устройства.

Выключатель

Разомкнутый участок токопроводящей дорожки указывает на то, что в данном месте установлена кнопка или выключатель. Обозначение розеток и выключателей на чертежах выглядит следующим образом:

  • обозначение розеток на схеме – черный полукруг;
  • выключатель – окружность, с проведенной под углом 45 чертой, с одним или несколькими отрезками на конце.

Маркировка автоматических выключателей поможет подобрать подходящий элемент.

Если подобный элемент имеет три контакта – то это переключатель, который будет перебрасывать токопроводящий контакт в зависимости от положения переключателя.

Микросхема

Микросхемы могут обозначаться несколькими способами:

  • в виде прямоугольника с выводами;
  • часть микросхемы, выполняющая определенную функцию, обозначается отдельно;
  • комбинация образуют уже целую микросхему на корпусе.

Микросхемы подписываются как d или dd, что соответствует цифровой микросхеме или da, что обозначает аналоговую. Возле микросхемы указан её порядковый номер, и через точку может дописываться определённый элемент микросхемы.

Источники питания

Источники питания могут обозначаться как две клеммы, к которым необходимо подвести напряжение. Также могут быть указаны несколько аккумуляторов, которые соединены последовательно.

Предохранитель

Изображение предохранителя похоже на резистор, с той лишь разницей, что полоска внутри нарисована сплошной, через весь элемент, обозначается F.

Предохранитель характеризуется током, при превышении которого проводник внутри него просто расплавиться и разъединит токопроводящий контакт внутри него.

Отображение электрооборудования на чертежах

Условные графические изображения электротехнических устройств, электроприемников и электрооборудования

УГО электрооборудования показаны в таб. 1, электротехнических устройств и электроприемников – в таб. 2

Условные графические изображения токопроводов и линий проводок

УГО линий проводок и токопроводов выложены в таб. 3

Условные графические изображения щитов, шкафов, пультов и коробок

УГО коробок, шкафов, щитов и пультов представлены в таб. 4

Условные графические обозначения переключателей, штепсельных розеток, выключателей

УГО выключателей, переключателей, штепсельных розеток указываются в таб. 5

Условные графические обозначения прожекторов и светильников

УГО светильников и прожекторов демонстрируется в таб. 6 при раздельном изображении, в таб. 7 – при совмещенном изображении.

Условные графические обозначения аппаратов контроля и управления

УГО аппаратов контроля и управления зафиксированы в таб. 8

Полезное видео по теме:

Условные обозначения на гидросхеме, как читать гидросхему

Главная
/ Библиотека
/ Условные обозначения на гидросхеме

Условные графические обозначения— это азбука мира гидравлики, без умения читать принципиальные схемы трудно, а порой невозможно разобраться в устройстве той или иной гидравлической системы.
Приведенная ниже таблица даст основное представление о графическом обозначении некоторых гидравлических компонентов. Хочу обратить внимание, что символы в таблице, соответствуют стандарту ISO (ISO 1219-1) и в некоторых случаях могут
отличаться от символов ЕСКД и ГОСТ (ГОСТ 2.781-96 можно скачать тут).

Но порой, даже выучив все условные обозначения, остаются проблемы с пониманием для чего конкретный символ применяется в цепи и как
он работает в реальной жизни. Все эти вопросы мы постараемся разобрать позже, а в данной статье немного поговорим о таких простых и наиболее распространенных графических символах как линии.

Основным элементом любой схемы являются линии разных типов. Чаще всего встречаются сплошные черные линии, которые мы будем называть основными или базовыми. Данный тип линии используют при начертании основных символов, а также для обозначения
напорных (высокого давления), сливных (низкого давления) и всасывающих магистралей.

Другим типом является штрих-пунктирная линия. Данная линия применяется чаще всего применяется для группирования компонентов в рамках одного узла. Примером может служить распределитель с пилотным управлением или любой другой узел
содержащий в себе клапаны картриджного типа.

Третьим типом является пунктирная линия. Как правило, применяется в двух случаях: для обозначения дренажных и пилотных гидравлических линий.
Пилотные линии используют гидравлическую энергию и служат для управления другими клапанами или сигнализации. Дренажные это любые линии утечек жидкости требующие обозначения на схеме.

Особое внимание следует обращать на пересечения и соединения линий:

  • 1.Не все скрещенные линии являются соединением (отличительной особенностью соединения является точка на пересечении)
  • 2.Не все пересекающиеся линии
    на схеме пересекаются в реальной гидросистеме

    • Как уже говорилось, основная линия задействована и в начертании фигур основных компонентов гидросхем. Наиболее распространены три фигуры : круг, квадрат и ромб. Практически все гидравлические символы использует одну и фигур.
    В основе графического изображения гидромотора, гидронасоса, а также измерительных приборов лежит круг. Квадрат распространен в начертании клапанов и распределителей. Ромб используют для фильтров и теплообменников.



































































































    Описание

    Обозначение на схеме

    Основные линии (Basic lines)

    Линии управления(Pilot lines)

    Дренажные линии(Drain lines)

    Линии границы (Boundary lines)

    Электрические линии(Electric lines)

    Направление движения жидкости (гидравлика)

    Направление движения газа (пневматика)

    Направление вращения (Direction of rotation)

    Пересечение линий

    Соединение линий

    Быстроразъемное соединение (БРС)(Quick Coupling)

    Гибкая линия

    Заглушка

    Регулируемый компонент(Variable Component)

    Компоненты с компенсатором давления

    Бак открытого типа (атмосферное давление в баке) (Reservoir Vented)

    Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized)

    Линия слива в бак (выше уровня жидкости)

    Линия слива в бак (ниже уровня жидкости)

    Электрический мотор (Electric Motor)

    Гидроаккумулятор пружинный(Spring Loaded accumulator)

    Гидроаккумулятор газовый(Gas Charged accumulator)

    Нагреватель(Heater)

    Теплообменник (охладитель)(Cooler)

    Фильтр(Filter)

    Манометр

    Термометр

    Расходомер (Flow meter)

    Клапан сброса давления («сапун»)(Vented Manifold)

    Насосы и моторы
    (Pumps & motors)

    Насос постоянного объема (нерегулируемый) (Fixed Displacement)

    Насос постоянного объема (нерегулируемый) реверсивный

    Насос переменного объема (регулируемый) (Variable Displacement)

    Насос переменного объема (регулируемый) реверсивный

    Гидравлический мотор постоянного объема (нерегулируемый)

    Гидравлический мотор постоянного объема (нерегулируемый) реверсивный

    Гидравлический мотор переменного объема (регулируемый)

    Гидравлический мотор переменного объема (регулируемый) реверсивный

    Насос-мотор (нерегулируемый) (Combined pump and motor)

    Насос-мотор (регулируемый) (Combined pump and motor)

    Гидростатическая трансмиссия(Hydrostatic transmission)

    Гидроцилиндры

    Цилиндр одностороннего действия(Single acting)

    Цилиндр двустороннего действия (Double Acting)

    Цилиндр двустороннего действия с двусторонним штоком(Синхронный)
    (Double actin, Double end rock)

    Плунжерный гидроцилиндр

    Телескопический гидроцилиндр

    Гидроцилиндр с демпфером(Cushion)

    Гидроцилиндр с регулируемым демпфером(Adjustable Cushion)

    Гидроцилиндр двустороннего действия дифференциальный (differential pistion)

    Клапаны (Valves)

    Обратный клапан (Check valve)

    Обратный клапан управляемый (Check valve)

    Клапан «или» (Shuttle valve)

    Дроссель нерегулируемый (Throttle valve-fixed output)

    Дроссель регулируемый(Throttle valve-adjustable output)

    Дроссель регулируемый с обратным клапаном

    Делитель потока (Flow dividing valve)

    Нормально закрытый клапан(Normally closed valve))

    Нормально открытый клапан(Normally open valve))

    Регулирующий давление клапан — нерегулируемый (Pressure limiting valve, Fixed))

    Регулирующий давление клапан — регулируемый (Pressure limiting valve, Variable))

    Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line))

    Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line))

    Предохранительный клапан(Pressure Relief Valve(safety valve))

    Реле давления (Pressure Switch)

    Кран (Manual Shut-Off valve)

    Тип управления

    Пружина(Spring)

    Возврат пружиной (Spring return)

    Ручное управление(Manual)

    Кнопка(Push Button)

    Рычаг (Push-Pull Lever)

    Педаль (Pedal or Treadle)

    Механическое управление (Mechanical)

    С фиксацией (Detent)

    Пилотное управление внешним давлением (Pilot Pressure)

    Пилотное управление внутренним давлением
    (Pilot Pressure — Internal Supply)

    Гидравлическое управление (Hydraulic operated)

    Пневматическое управление (Pneumatic operated)

    Пневмо-гидравлическое управление (Pneumatic-hydraulic operated)

    PVEO

    PVEM

    PVeH

    Соленоид(Solenoid)

    Управлением мотором (Motor operated)

    Сервопривод(Servo Motor)

    Компенсация давления (Pressure Compensated)

    Распределители
    (Directional valves)

    2-х позиционный распределитель

    3-х позиционный распределитель

    2-х позиционный распределитель без фиксации

    2-х позиционный, с двумя крайними позициями и нейтралью

    2-х позиционный, 2-х линейный

    2-х позиционный, 3-х линейный

    3-х позиционный, 4-х линейный

    Распределитель с механической обратной связью (Mechanical feed back)

    При использовании материалов сайта ссылка на источник обязательна.
    Copyright ©2015 Компания Гидростат

    Символы на принципиальных схемах: полный список

    • Символы цепей и принципиальные схемы
    • Символы на принципиальных схемах
    • Используйте EdrawMax для создания принципиальных схем

    Символы цепей и принципиальные схемы

    Являетесь ли вы студентом-электронщиком или физиком, техником-электриком или электронщиком или инженером, вы должны иметь дело с принципиальные схемы в вашей повседневной жизни. Студенты изучают и практикуют его, чтобы соответствовать рынку труда в области электротехники или электроники, а инженеры ежедневно работают с принципиальными схемами, чтобы производить лучший продукт для своих клиентов.

    Но вы все знаете, что принципиальная схема неполна без символов принципиальной схемы . Эти символы являются основным компонентом принципиальной схемы, и без этих символов принципиальная схема никогда не может быть завершена. В этой статье мы расскажем вам об основных символах схемы, которые вы должны знать. Мы также рекомендуем вам сделать символы принципиальных схем, используя известную программу EdrawMax .

    Итак, каковы символы схемы? Символы цепи представляют различные электрические и электронные компоненты на принципиальной схеме в мире электрики и электроники. Как и транзисторы, земля, провода, лампочки, батареи, резисторы и т. д. Без этих символов нас никогда не поймут и не проанализируют то, что принципиальная схема пытается нам объяснить. Правильное использование этих символов очень важно, и это станет возможным, когда вы поймете их использование и функциональность.

    Как символы цепи формируют принципиальную схему

    Обычно существует два способа представления принципиальной схемы, и вот эти два:

    • Представление схемы символами.
    • Представление схемы словами.

    Представление схемы словами — простой процесс. Например, батарея подключена к резистору. Это очень легко понять, но когда схемы становятся больше и сложнее, вам приходится использовать схемы и символы для их представления. Это заставляет человека быстро анализировать схему того, что происходит.

    Когда вы соединяете каждый символ, получается принципиальная схема, и именно поэтому выше упоминалось, что нет принципиальной схемы без схемных символов. Короче говоря, электронные символы упрощают наше понимание схемы. Это экономит наше время и упрощает его.

    Это принципиальная схема зарядного устройства для мобильного телефона. Теперь посмотрим, составим ли мы наш набросок словами. Понимание базовой структуры займет много времени, но с помощью схемных символов и схем легко проанализировать структуру зарядного устройства.

    Универсальное программное обеспечение для построения диаграмм

    Легко создавайте более 280 типов диаграмм

    Легко начинайте строить диаграммы с помощью различных шаблонов и символов

    • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
    • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Переключиться на Mac >>

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Перейти на Linux >>

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Переключиться на Windows >>

    Полный список символов принципиальных схем

    Существует множество схемных обозначений, так как существует множество электрических компонентов. Существует символ, представляющий каждый электрический компонент, но мы увидим только часто используемые символы, их использование и типы.

    Провода

    Прямая линия представляет провод. Основной функцией провода является соединение двух или более электрических устройств и передача электроэнергии из одной точки в другую. Провода изготавливаются для разных целей, и для этих целей различается их структура. Ниже перечислены некоторые типы проводов.

    • Гибкие кабели
    • Кабели для прямой прокладки
    • Кабели Heliax
    • Кабель в металлической оболочке
    • Кабель в неметаллической оболочке
    Переключатели

    Вот как электрический выключатель представлен через символ. Функцию переключателей можно легко понять, прочитав их название. Он переключает ток, прерывает ток или отводит его от одного устройства к другому. И этот переключатель включает или выключает устройство. Типы переключателей включают в себя.

    • Однополюсный однопозиционный переключатель
    • Однополюсный двухпозиционный переключатель
    • Двухполюсный, однопозиционный переключатель
    • Двухполюсный двухпозиционный переключатель
    Источники питания

    Так представляются источники питания или батарея. Основной функцией источника питания является обеспечение электрическим током подключенных к нему устройств. Без питания наша схема никогда не будет работать. Некоторые из типов источников питания перечислены ниже.

    • Источник питания переменного тока
    • Источник постоянного тока
    • Регулируемый источник питания
    • Бесперебойный источник питания

    С изменением типа меняется и их функция.

    Земля

    Этот символ представляет собой землю. Функция земли состоит в том, чтобы обеспечить опорное напряжение, и по этому напряжению земли мы измеряем и поддерживаем все остальные напряжения в цепи. Некоторые из типов:

    • Земля земля
    • Цепь заземления
    • Сигнальная земля
    Резистор

    Основными функциями резисторов являются деление напряжений, регулировка уровня сигнала, уменьшение протекающего тока, согласование линий передачи и смещение активных элементов. Типы резисторов:

    • Переменные резисторы
    • Металлопленочные резисторы
    • Металлооксидные резисторы
    • Металлические ленточные резисторы
    Переменный резистор

    Основная функция переменного резистора заключается в том, что он дает пользователю больше контроля, чтобы он мог изменять сопротивление в соответствии со своими потребностями. Типы включают:

    • Резистор реостата
    • Цифровой резистор
    • Предустановки резистора
    • Резистор потенциометра
    Конденсатор

    Функция конденсатора заключается в том, что он накапливает и высвобождает электрический ток в цепи. Конденсаторы бывают следующих типов:

    • Керамические конденсаторы
    • Пленочные и бумажные конденсаторы
    • Алюминиевые, танталовые и ниобиевые конденсаторы
    Индукторы

    Индуктор запасает электрическую энергию в варианте механической энергии. Типы индукторов включают в себя:

    • Индуктор со стальным сердечником
    • Твердые ферритовые сердечники
    • Формованные индукторы
    • Индукторы с керамическим сердечником
    Диоды

    Вышеупомянутый символ представляет собой диод, который позволяет току проходить только в одном направлении и блокирует ток в противоположном направлении. Типы диодов:

    • Светодиод
    • Стабилитрон
    • Фотодиод
    • PN-переходной диод
    • Лазерный диод
    Транзистор

    Функция транзистора меняется. Он может выполнять управление, усиление, переключение и сигнал для модуляции и т. Д. Основные типы транзисторов:

    • Биполярные транзисторы с изолированным затвором (IGBT)
    • Полевые транзисторы (FET)
    • Биполярные переходные транзисторы (BJT)
    Логические ворота

    Логические элементы используются для выполнения логических операций на одном или нескольких двоичных входах. Это просто 0 и 1. И — это логический оператор, который умножает два двоичных числа, ИЛИ складывает и так далее. Типы:

    • А ТАКЖЕ
    • ИЛИ ЖЕ
    • НИ
    • НЕТ
    • исключающее ИЛИ
    • НАНД и др.
    Усилители

    Работа усилителя заключается в усилении сигналов электрического тока. Типы усилителей.

    • Усилитель звуковой частоты
    • Усилитель промежуточной частоты
    • Ультразвуковой усилитель
    • Операционный усилитель
    Антенна

    Антенны используются в беспроводных сетях. Основная работа антенн заключается в приеме и передаче сигналов от различных беспроводных устройств. Некоторые типы антенн:

    • Параболическая или параболическая антенна
    • Сетчатая антенна
    • Секторная антенна
    • Патч-антенна
    Трансформер

    Трансформатор является электрическим компонентом. Его основная функция заключается в передаче электрического тока из одной цепи переменного тока в другую путем повышения или понижения напряжения. Некоторые из типов трансформаторов.

    • Повышающий трансформатор.
    • Понижающий трансформатор.
    • Трансформатор с железным сердечником.
    • Трансформатор с железным сердечником.
    Амперметр и вольтметр

    Амперметр представляет собой электронный измерительный прибор, который измеряет электрический ток в цепи. Вольтметр также является измерительным устройством, используемым для измерения разности потенциалов (напряжения) между двумя устройствами в цепи.

    Типы амперметра включают в себя:

    • Подвижная катушка Амперметр
    • Амперметр с подвижным магнитом
    • Цифровой амперметр

    Типы вольтметра включают в себя:

    • Аналоговые вольтметры
    • VTVM и FET-VM
    • Цифровые вольтметры
    Разнообразный

    Символы подключения

    Исходные символы

    Символы предохранителей

    Символы ламп

    Звонок и зуммер

    Символы индуктора

    Символы реле

    Символы фаз

    Полупроводниковые символы

    Динамик

    Символы проводников

    Символы интегральных схем

    Символы цифровых схем

    Используйте EdrawMax для создания принципиальных схем

    Использование правильных символов цепей в правильных местах и ​​при необходимости важно, потому что использование неправильного символа снижает производительность. И вы просто не сможете исправить неправильный символ, заменив его. Вы должны сделать всю схему с нуля. Лучше всего использовать электрические схемы с помощью известного программного обеспечения в Интернете: EdrawMax .

    EdrawMax можно использовать для основной работы совершенно бесплатно. Программное обеспечение простое в использовании и содержит сотни предварительно созданных библиотек, чтобы предоставить вам сотни электронных символов. Программное обеспечение содержит все необходимые и роскошные инструменты, которых вам будет достаточно для создания диаграмм. Многие эксперты рекомендуют EdrawMax для создания диаграмм. Любой может использовать это программное обеспечение, независимо от его профессионального опыта.

    Еще по теме

    Как создать принципиальную схему

    Диаграмма системы

    Промышленные системы управления

    Урок: Электрические символы и схемы

    На этом уроке мы научимся определять символы основных схем и определять эквивалентные схемы.

    План урока

    Учащиеся смогут

    • распознавать и рисовать правильные символы цепей для: резистора, переменного резистора, термистора,
      светозависимый резистор (LDR), предохранитель, элемент, аккумулятор, лампочка накаливания, диод, светодиод (LED), переключатель.

    Видео урока

    12:54

    Список воспроизведения уроков

    • 01:15

    • 02:23

    Рабочий лист урока

    Q1:

    На схеме показаны четыре символа цепи.
