Типовые схемы подключения УКРМ | Проектирование электроснабжения

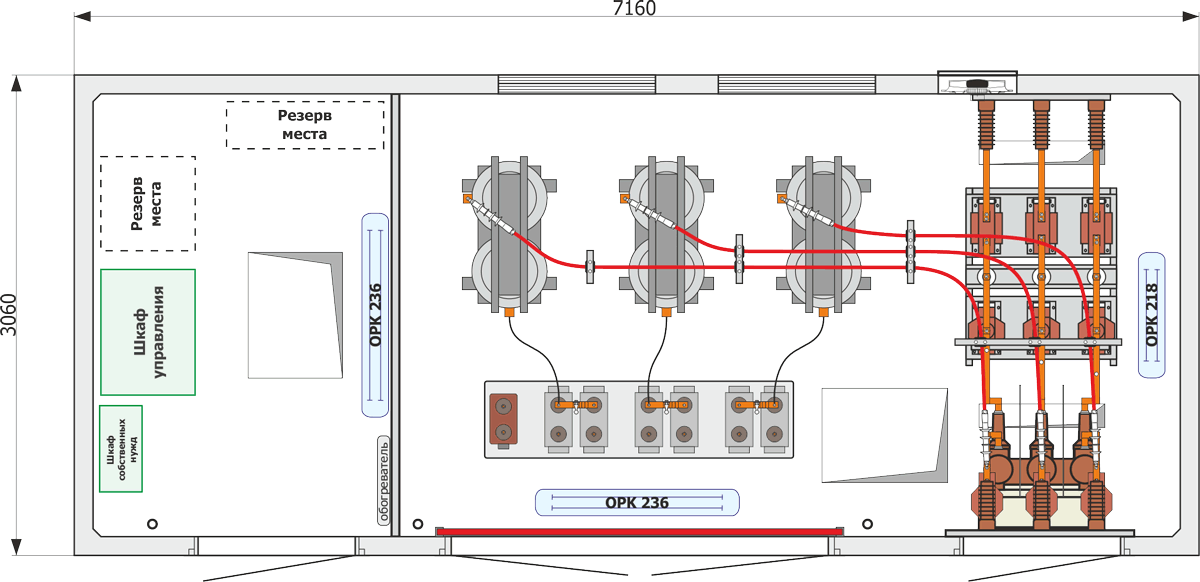

Для повышения коэффициента мощности в электрических сетях применяют устройства компенсации реактивной мощности. УКРМ – отличный инструмент для выполнения программы энергосбережения и снижения потребляемой реактивной мощности.
Компенсация реактивной мощности актуальна в основном для промышленных объектов, где используется огромное количество электродвигателей.
Существуют как автоматические так и нерегулируемые конденсаторные установки. Предпочтение следует отдавать АКУ.
Кстати, у меня имеется программа для расчета емкости конденсаторной установки.
Обязательным условием для автоматической компенсации реактивной мощности является наличие внешнего измерительного трансформатора тока, измеряющего фазный ток потребления нагрузки, которую предполагается компенсировать. В некоторых случаях для суммирования сигналов тока с нескольких внешних ИТТ для одной КРМ применяется суммирующий трансформатор тока.
При таком способе включения внешние ИТТ, должны быть установлены в одинаковой фазе на вводах, и коэффициенты трансформации их должны быть одинаковы.
Рассмотрим основные схемы подключения УКРМ в условно-симметричной сети 0,4кВ. В такой сети достаточно контролировать ток в одной фазе.

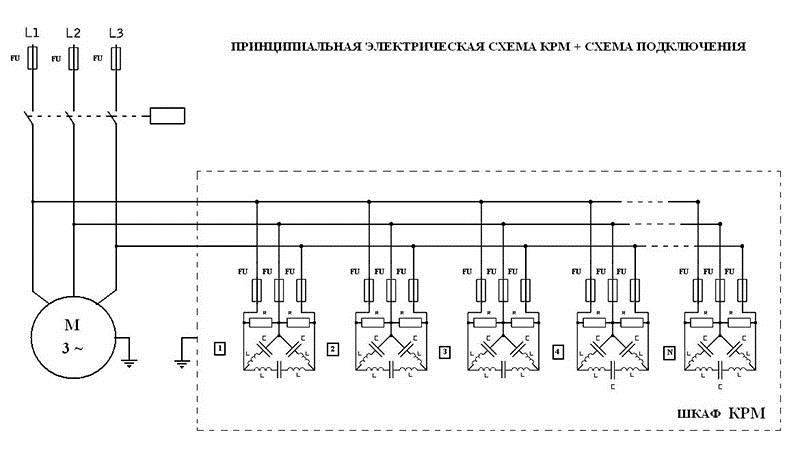

1 Индивидуальная компенсация реактивной мощности.
Индивидуальная компенсация реактивной мощности
В данной схеме силовая часть КРМ присоединяется непосредственно на зажимы крупного потребителя РМ (или в непосредственной близости). Внешний ИТТ (ТА1) устанавливается на одной из фаз ввода потребителя.
2 Групповая компенсация реактивной мощности.
Групповая компенсация реактивной мощности
При групповой компенсации силовая часть КРМ присоединяется на шины групповой сборки (ШР, ЩС и т.д.). Внешний ИТТ (ТА1) устанавливается на одной из фаз ввода группового щита.
3 Групповая компенсация реактивной мощности при питании с 2-х вводов.
Групповая компенсация реактивной мощности при питании с 2-х вводов
Для реализации данной схемы используют два измерительных трансформатора тока и суммирующий трансформатор тока. Внешние ИТТ (ТА1 и ТА2) устанавливаются на одной из фаз вводов группового щита. Для суммирования показаний тока с внешних ИТТ применяется суммирующий ТТ (ТА3). Коэффициенты трансформации внешних ИТТ (ТА1, ТА2) должны быть одинаковы.
4 Централизованная компенсация реактивной мощности.
Централизованная компенсация реактивной мощности
Пожалуй, одна из самых распространенных схем компенсации реактивной мощности. Внешний ИТТ (ТА1) устанавливаются на одной из фаз ввода секции шин 0,4кВ.
5 Централизованная компенсация реактивной мощности с двумя питающими трансформаторами.
Централизованная компенсация реактивной мощности с двумя питающими трансформаторами
Питающие трансформаторы могут работать как по отдельности, так и в параллели.
Внешние ИТТ (ТА1, ТА2) устанавливаются на одной из фаз вводов секции шин 0,4кВ. Для согласования сигналов тока применяется суммирующий ТТ (ТА3), коэффициенты трансформации ИТТ ТА1 и ТА2 должны быть одинаковы.
6 Централизованная посекционная компенсация реактивной мощности с двумя питающими трансформаторами.
Централизованная посекционная компенсация реактивной мощности с двумя питающими трансформаторами
В данной схеме реализовано две секции шин с двумя питающими трансформаторами (Т1, Т2) и активным секционным выключателем (QS3). Внешние ИТТ (ТА1, ТА2) устанавливаются на одной из фаз вводов секции шин 0,4кВ, а также на межсекционной связи (ТА3, ТА4). Для согласования сигналов тока применяется суммирующие ТТ (ТА5, ТА6), коэффициенты трансформации ИТТ ТА1 — ТА4 должны быть одинаковы.
Я думаю теперь у вас возникнет меньше вопросов, при проектировании объектов, нуждающихся в компенсации реактивной мощности.
