Теплый инфракрасный пол схема подключения: как подключить, схема, как установить правильно, как смонтировать, положить провод

Содержание

Подключение инфракрасного теплого пола. Схема подключения инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

  • 1 Что представляет собой инфракрасный теплый пол?
  • 2 Укладка и подключение напольного отопления пленочного типа
  • 3 Подготовка основания
  • 4 Расчет напольного отопления
  • 5 Устройство напольного отопления
  • 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

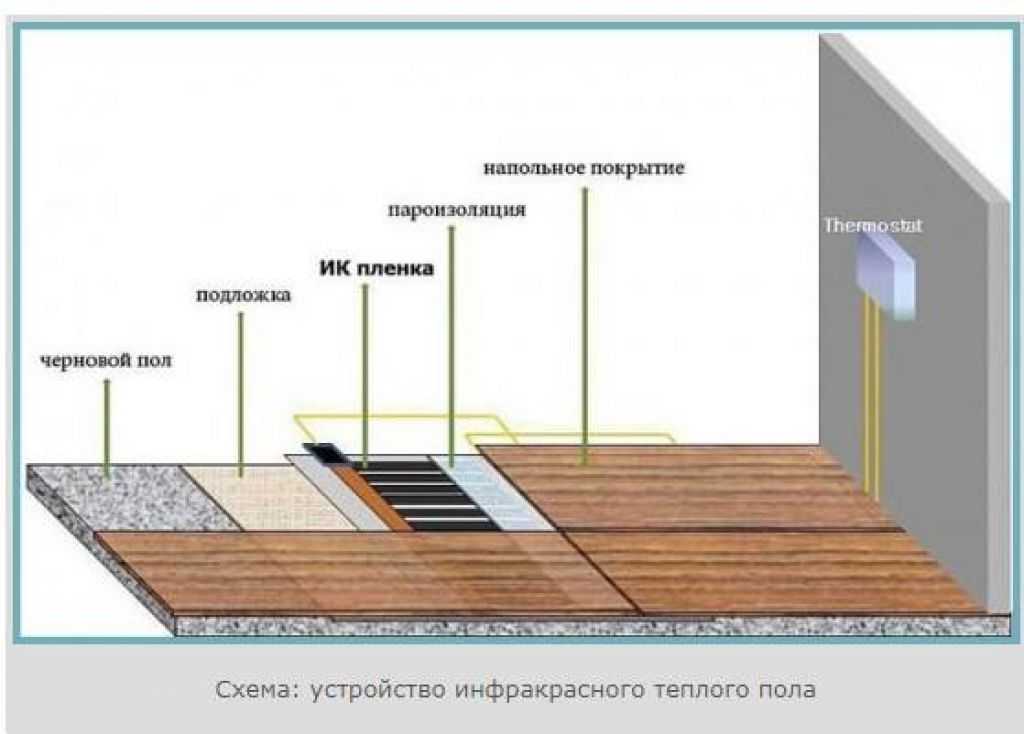

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.


[ads-mob-1][ads-pc-1]
На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору.

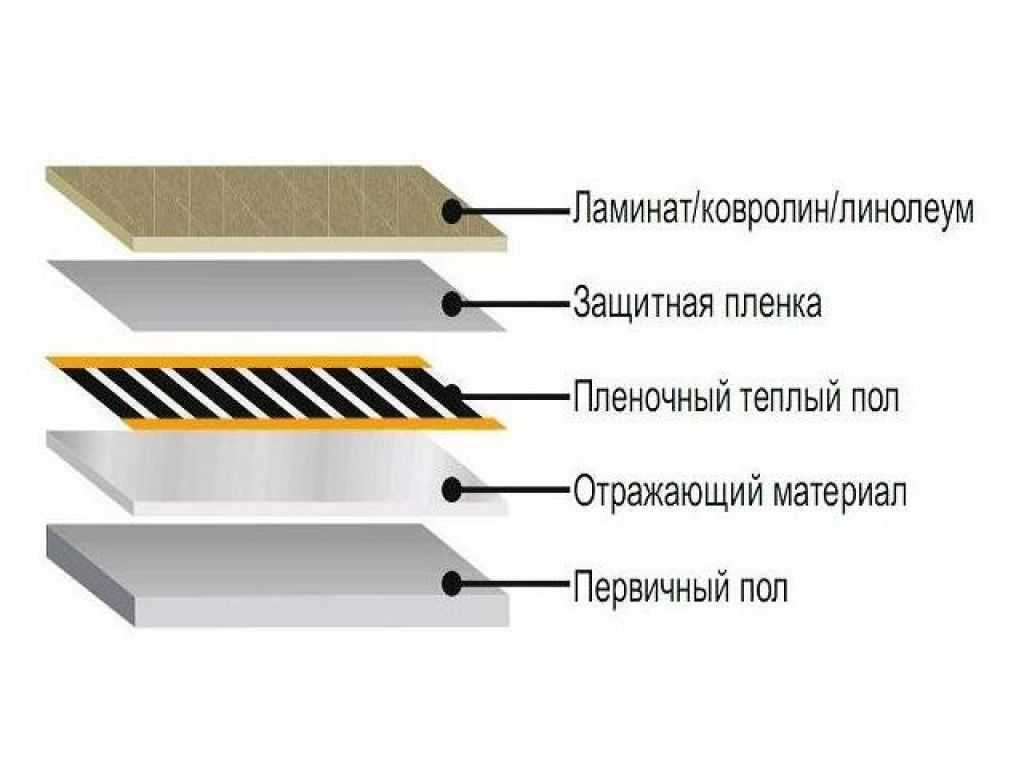

Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

  • нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;
    Правильное подключение инфракрасного теплого пола в комнате с мебелью
  • площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
  • перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
  • первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

  • Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.
    Устройство греющей плёнки
  • Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
  • Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
  • Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
  • Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.
    В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
  • Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
  • Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
  • Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.
    Инструкция по монтажу нагревательной пленки
  • Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
  • После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

sergii852@gmail. com

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Ресурсы

— детали, руководства, электрические схемы и многое другое

Детали

Ищете запасную часть? Пожалуйста, используйте приведенные ниже каталоги запчастей для конкретных марок, в которых указаны номера деталей для запасных частей для продуктов MEP.

Для заказа деталей обращайтесь к местному дистрибьютору электрических/механических компонентов или к нашему национальному поставщику запчастей, компании Carroll Parts.

Запчасти Carroll
Телефон: 800-654-3545
[email protected]
http://www.carrollparts.com/

Загрузить каталог запасных частей Berko

Загрузить каталог запасных частей QMark

Веб-семинары

Компания Marley предлагает бесплатные обучающие онлайн-курсы, разработанные нашими экспертами. Сохраняйте конкурентоспособность и улучшайте свою работу с руководителями проектов. Узнайте больше и запишитесь на занятия уже сегодня!

Зарегистрируйтесь сейчас

Индивидуальное проектирование

Каждый строительный проект уникален. Во многих случаях такими же являются требования к отоплению и вентиляции. Для проектов, требующих чего-то другого, кроме готовых решений, обращайтесь в Marley Engineered Products.

То, что вам нужно — так, как вам нужно

Если вам нужна нестандартная вентиляция или помощь в разработке индивидуальной системы отопления, мы можем работать с вами, чтобы удовлетворить спецификации и уникальные потребности вашего проекта.

Наш квалифицированный персонал технической поддержки, состоящий из инженеров, техников, специалистов по качеству и безопасности, готов помочь вам во всех аспектах индивидуальной настройки решений по отоплению и вентиляции для конкретных помещений в различных типах зданий.

Выбор за вами

Кроме того, многие из наших продуктов доступны в различных стандартных цветах или могут быть подобраны, если вы предоставите нам образец цвета.

Некоторые нестандартные изделия, такие как наши конвекторы и плинтусы, также могут быть окрашены прочным полиэфирным порошковым покрытием или анодированы для повышения коррозионной стойкости.

Если вы спроектируете корпус по индивидуальному заказу, Marley Engineered Products может предоставить соответствующий нагревательный элемент. Заказные корпуса также могут быть протестированы на соответствие спецификациям UL или ETL в нашей собственной лаборатории.

Если вы хотите узнать больше о том, как Marley Engineered Products может предоставить индивидуальное решение, свяжитесь с нами.

Профессиональные ссылки

Следующие организации — лишь некоторые из многих, которые могут предоставить дополнительную информацию и ресурсы, касающиеся правил отопления и вентиляции, кодексов и других вопросов.

Air Conditioning Contractors of America (ACCA) представляет подрядчиков по отоплению, вентиляции, кондиционированию воздуха и охлаждению.

Торговая ассоциация Air Diffusion Council (ADC), объединяющая производителей и поставщиков гибких воздуховодов в Северной Америке.

Институт кондиционирования и охлаждения воздуха (ARI) является национальной торговой ассоциацией, представляющей производителей более 90% производимого в Северной Америке центрального кондиционирования воздуха и коммерческого холодильного оборудования.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE)

Американское общество инженеров-механиков (ASME)

Американское общество профессиональных оценщиков (ASPE) обслуживает оценщиков строительства, предоставляя им образование, стажировки и возможности для профессионального развития.

Ассоциация по проектированию объектов (AFE) — крупнейшая специализированная сеть специалистов по объектам, техническому обслуживанию и эксплуатации предприятий.

Программа Energy Star — это совместная программа Агентства по охране окружающей среды США и Министерства энергетики США, которая продвигает энергоэффективные продукты и методы.

Международная ассоциация дистрибьюторов систем отопления, кондиционирования и охлаждения (HARDI) — некоммерческая торговая организация, занимающаяся продвижением науки об оптовой дистрибуции в отрасли HVACR.

Институт домашней вентиляции (HVI), который представляет широкий ассортимент продукции для домашней вентиляции, производимой компаниями США, Канады, Азии и Европы.

Независимые представители производителей (AIM/R) Торговая ассоциация независимых торговых представителей в области сантехники, отопления, охлаждения и трубопроводов. Членство, информационный бюллетень и контактная информация.

Национальная ассоциация очистителей воздуховодов (NADCA)

NEMA Национальная ассоциация производителей электрооборудования.

Североамериканский технический специалист NATE.

Ассоциация подрядчиков по сантехнике, отоплению и охлаждению (PHCC) выступает за подрядчиков по сантехнике, отоплению и охлаждению с 1883 года.

Ассоциация Radiant Panel Association (RPA) предоставляет информацию о мире технологий лучистого отопления и охлаждения.

Национальная ассоциация подрядчиков по обработке листового металла и кондиционированию воздуха (SMACNA) представляет механические фирмы и фирмы по обработке листового металла и отвечает за разработку технических стандартов для изготовления, производства и установки листового металла и ОВКВ.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные схемы подключения контроллеров I-Link

Содержание

  • Стандартные схемы подключения контроллеров I-Link
    • Мы предлагаем неограниченную техническую поддержку по бесплатному телефону 866-теплые пальцы ног (927-6863)

      • Базовый контроллер для одной зоны

    • Базовый контроллер для «несколько зон»
  • Специальные схемы подключения для контроллеров i-Link
    • Активация котла с помощью контроллера для одной зоны
    • Активация газового клапана с зонального контроллера
    • Подключение теплообменника/системы первичного контура
  • Подключение термостата
    • Термостат Honeywell Pro 1000 (6 клемм)
    • Подключение и настройка термостата Honeywell Pro 100 (8 клемм)
    • Термостат марки Robert Shaw
  • Управление насосом с помощью «датчика пола»
  • Дифференциальный контроллер солнечного коллектора
    • Краткое справочное руководство
    • Выбор дельты T

Важное примечание: За исключением блока электрокотла, t здесь нет прямой электрической связи между любым реле I-Link и любой моделью водонагревателя по требованию. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!

Краткое руководство по подключению многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)

Базовый контроллер для одной зоны

Итак…..Если у вас есть простая однозонная излучающая система и вы используете I- Подключите реле SP-81 , которое мы поставили вместе с вашей системой, следуя приведенной ниже схеме.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.

ПРИМЕЧАНИЕ. «Питание на термостат» на приведенной выше схеме указывает на то, что 24 В переменного тока поступает от контроллера для питания цифрового дисплея термостатов, в которых для этой цели не используются батареи. Термостаты которые мы продаем используйте батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(наверх)

Базовый «многозональный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонального насоса.

Конечно, во всех приложениях блок реле должен получать питание от линии 110 В (см. схему ниже) от щита. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.

В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним высоковольтным клеммам для зон 1, 2, 3 и т.д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения для контроллеров i-Link

В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.

Включение котла с помощью контроллера одной зоны

Контроллер одной зоны включает котел каждый раз, когда зона требует тепла зональный термостат требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)

Используйте приведенную выше схему «мультизон», если у вас более одной зоны и вам нужно использовать «конечный выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда какая-либо из излучающих зон требует тепла.

Активация газового клапана с помощью зонального контроллера

Контроллер активирует газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан с помощью приведенной выше схемы.
(вернуться наверх)

Электропроводка теплообменника/системы первичного контура

Включение «насоса системы» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен работать, когда любая зона требует тепла.

Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрали (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от соединения насосов зоны.  Все провода заземления будут соединены между собой внутри релейной коробки.  Провода заземления будут заземлены на источнике питания или от него, пройдут через релейную коробку (через кабельную гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(наверх)

Подключение термостата

Термостат Honeywell Pro 1000 (6 клемм)

Pro Th2000 — это универсальный многофункциональный термостат, очень простой в использовании и проводке. Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.

ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W». 9и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».

B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.

C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.

D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».

E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования». Отобразится текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Расположение проводов для Honeywell Pro 1000 (модель с 6 клеммами)

Подключение и установка термостата Honeywell Pro 1000 (8 клемм)

Версия Pro 1000 с «8 клеммами» также проста в использовании. провод и программа, но настроены немного по другому. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине. Выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». » Терминал. Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2: Установите (2) батареи AAA и установите на место крышку. 9и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения. Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.

Термостат марки Robert Shaw

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(возврат наверх)

Управление насосом с помощью «датчика пола»

Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо окружающий воздух , либо температура пола для управления зоной. Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке:  http://azeltec. com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика/термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчиков (калибра 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. для обеспечения абсолютной непрерывности, так как это устойчивый к омам датчик.

Датчик/реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении. Это очень полезно в лучистых зонах с более чем одним источником тепла.

Если система принудительной вентиляции или дровяная печь регулярно используется, например, в лучистой зоне, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:

коробка Джонсона

903:50
Датчик пола

Схема подключения

Правильно проводной датчик пола

STACTER SENSOR/RELAY также доступен в низкой модели (24VAC). В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Приложения, использующие низкое напряжение 9Датчик отключения 0131/реле подключены, как показано на фотографиях ниже.

Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.
Проводные соединения крупным планом

Другие области применения датчика так же разнообразны, как и ваше воображение. Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура бака падает до установленного вами значения, включается циркуляционный насос, который забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно активному теплообменнику. В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой теплоаккумулирующий носитель, включая гидромассажные ванны, теплицы, аквариумы, червячные фермы, полотенцесушители и т.д.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.

Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырях), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.

Пружинный таймер для систем снеготаяния

(наверх)

Дифференциальный контроллер солнечного коллектора

Resol DeltaSol BS

Специальный контроллер Resol DeltaSol BS

. Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный регулятор активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.

Перенос тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды. На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух точках. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя слева) и кнопкой SET (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика бака)
3. HP (часы) накопленного солнечного усиления)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми параметрами программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.

Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. Когда достигается значение Delta T , контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.

См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET. На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.

В этом поле можно решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.

Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает. Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.

S MX Следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В БАКЕ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.

Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.

Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не нужны. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.

Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое руководство

В основном режиме доступны только поля «Температура коллектора» (COL), «Температура бака» (TST) и «Накопленная солнечная энергия» (HP).

Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.

Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.

Примечание. Приблизительно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.

Кроме того, через несколько МИНУТ простоя контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.

Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).

Выбор треугольника T

Почему широкий дифференциал обычно лучше всего

«Коллекторная петля» представляет собой общую длину медной трубы 3/4″, как подачи, так и возврата, которая соединяет солнечную батарею с механические компоненты, т. е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). ). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется. Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.

Из вышеприведенного описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла.
