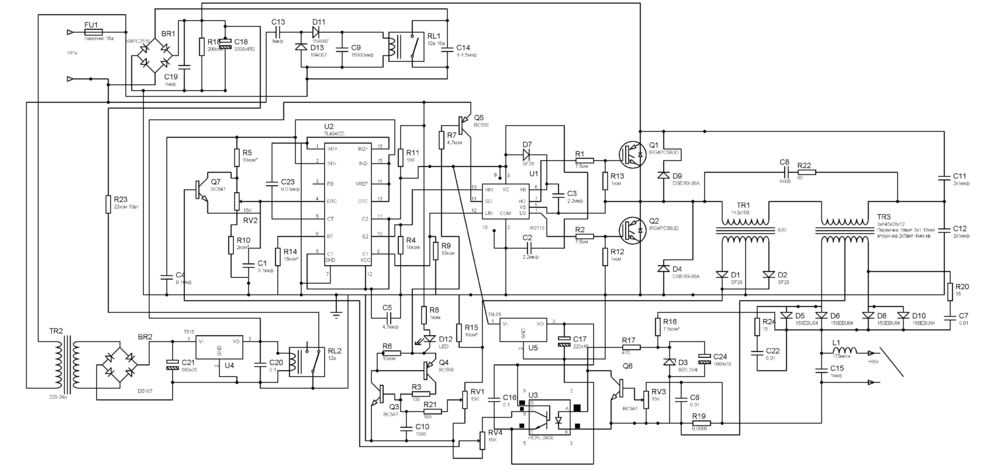

Сварочный инвертор схема внутреннего устройства: Схема инверторного сварочного аппарата и его функциональные возможности

Неисправности и методика ремонта инверторных сварочных аппаратов своими руками

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. В некоторых случаях ремонт инверторных сварочных аппаратов можно провести самостоятельно, изучив устройство инвертора, но существуют поломки, которые устраняются только в сервисном центре.

Содержание

• 1 Устройство сварочного инвертора
• 2 Как работает инвертор
• 3 Причины поломок инверторов
• 4 Особенности ремонта
• 5 Основные неисправности агрегата и их диагностика
  • 5.1 Аппарат не включается
  • 5.2 Нестабильность сварочной дуги или разбрызгивание металла
  • 5.3 Сварочный ток не регулируется
  • 5.4 Большое энергопотребление
  • 5. 5 Электрод прикипает к металлу
  • 5.6 Горит перегрев

Устройство сварочного инвертора

Сварочные инверторы в зависимости от моделей работают как от бытовой электрической сети (220 В), так и от трехфазной (380 В). Единственное, что нужно учитывать при подключении аппарата к бытовой сети – это его потребляемая мощность. Если она превышает возможности электропроводки, то работать агрегат при просаженной сети не будет.

Итак, в устройство инверторного сварочного аппарата входят следующие основные модули.

1. Первичный выпрямительный блок. Этот блок, состоящий из диодного моста, размещен на входе всей электрической цепи аппарата. Именно на него подается переменное напряжение из электросети. Чтобы снизить нагревание выпрямителя, к нему прикреплен радиатор. Последний охлаждается вентилятором (приточным), установленным внутри корпуса агрегата. Также диодный мост имеет защиту от перегрева. Реализована она с помощью термодатчика, который при достижении диодами температуры 90° разрывает цепь.
2. Конденсаторный фильтр. Подсоединяется параллельно к диодному мосту для сглаживания пульсаций переменного тока и содержит 2 конденсатора. Каждый электролит имеет запас по напряжению не менее 400 В, и по емкости от 470 мкФ для каждого конденсатора.
3. Фильтр для подавления помех. Во время процессов преобразования тока в инверторе возникают электромагнитные помехи, которые могут нарушать работу других приборов, подключенных к данной электрической сети. Чтобы убрать помехи, перед выпрямителем устанавливают фильтр.
4. Инвертор. Отвечает за преобразование переменного напряжения в постоянное. Преобразователи, работающие в инверторах, могут быть двух типов: двухтактные полумостовые и полные мостовые. Ниже приведена схема полумостового преобразователя, имеющего 2 транзисторных ключа, на основе устройств серий MOSFET или IGBT, которые чаще всего можно увидеть на инверторных аппаратах средней ценовой категории.Схема же полного мостового преобразователя является более сложной и включает в себя уже 4 транзистора. Данные типы преобразователей устанавливают на самых мощных аппаратах для сварки и соответственно — на самых дорогостоящих.

   Так же, как и диоды, транзисторы устанавливаются на радиаторы для лучшего отвода от них тепла. Чтобы защитить транзисторный блок от всплесков напряжения, перед ним устанавливается RC-фильтр.

5. Высокочастотный трансформатор. Устанавливается после инвертора и понижает высокочастотное напряжение до 60-70 В. Благодаря включению в конструкцию данного модуля ферритового магнитопровода, появилась возможность снизить вес и уменьшить габариты трансформатора, а также уменьшить потери мощности и повысить КПД оборудования в целом. К примеру, вес трансформатора, имеющего железный магнитопровод и способного обеспечивать ток в 160 А, будет около 18 кг. Но трансформатор с ферритовым магнитопроводом при тех же характеристиках тока будет иметь массу около 0,3 кг.
6. Вторичный выходной выпрямитель. Состоит из моста, в составе которого находятся специальные диоды, с большой скоростью реагирующие на высокочастотный ток (открытие, закрытие и восстановление занимает около 50 наносекунд), на что не способны обычные диоды. Мост оборудован радиаторами, предотвращающими его перегрев. Также выпрямитель имеет защиту от скачков напряжения, реализованную в виде RC-фильтра. На выходе модуля размещаются две медных клеммы, обеспечивающих надежное подключение к ним силового кабеля и кабеля массы.

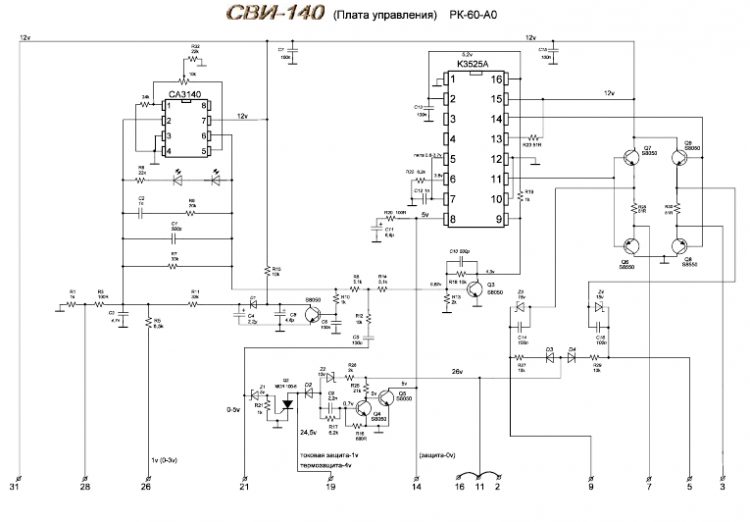

7. Плата управления. Управлением всеми операциями инвертора занимается микропроцессор, который получает информацию и контролирует работу аппарата с помощью различных датчиков, расположенных практически во всех узлах агрегата. Благодаря микропроцессорному управлению, подбираются идеальные параметры тока для сварки разного рода металлов. Также электронное управление позволяет экономить электроэнергию за счет подачи точно рассчитанных и дозированных нагрузок.
8. Реле плавного пуска. Чтобы во время пуска инвертора не перегорели диоды выпрямителя от высокого тока заряженных конденсаторов, применяется реле плавного пуска.

Как работает инвертор

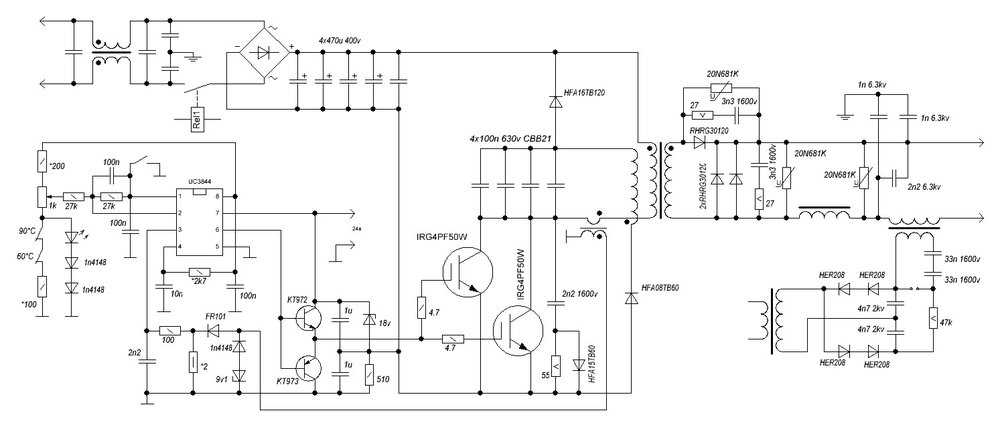

Ниже приведена схема, которая наглядно показывает принцип работы сварочного инвертора.

Итак, принцип действия данного модуля сварочного аппарата заключается в следующем. На первичный выпрямитель инвертора поступает напряжение из бытовой электрической сети или от генераторов, бензиновых или дизельных. Входящий ток является переменным, но, проходя через диодный блок, становится постоянным. Выпрямленный ток поступает на инвертор, где проходит обратное преобразование в переменный, но уже с измененными характеристиками по частоте, то есть становится высокочастотным. Далее, высокочастотное напряжение понижается трансформатором до 60-70 В с одновременным повышением силы тока. На следующем этапе ток снова попадает в выпрямитель, где преобразуется в постоянный, после чего подается на выходные клеммы агрегата. Все преобразования тока контролируются микропроцессорным блоком управления.

Причины поломок инверторов

Современные инверторы, особенно сделанные на основе IGBT-модуля, достаточно требовательны к правилам эксплуатации. Объясняется это тем, что при работе агрегата его внутренние модули выделяют много тепла. Хотя для отвода тепла от силовых узлов и электронных плат используются и радиаторы, и вентилятор, этих мер порой бывает недостаточно, особенно в недорогих агрегатах. Поэтому нужно четко следовать правилам, которые указаны в инструкции к аппарату, подразумевающие периодическое выключение установки для остывания.

Обычно это правило называется “Продолжительность включения” (ПВ), которая измеряется в процентах. Не соблюдая ПВ, происходит перегрев основных узлов аппарата и выход их из строя. Если это произойдет с новым агрегатом, то данная поломка не подлежит гарантийному ремонту.

Также, если инверторный сварочный аппарат работает в запыленных помещениях, на его радиаторах оседает пыль и мешает нормальной теплоотдаче, что неизбежно приводит к перегреву и поломке электрических узлов. Если от присутствия пыли в воздухе избавиться нельзя, требуется почаще открывать корпус инвертора и очищать все узлы аппарата от накопившихся загрязнений.

Но чаще всего инверторы выходят из строя, когда они работают при низких температурах. Поломки случаются по причине появления конденсата на разогретой плате управления, в результате чего происходит замыкание между деталями данного электронного модуля.

Особенности ремонта

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Основные неисправности агрегата и их диагностика

Как уже говорилось, инверторы выходят из строя из-за воздействия на “жизненно” важные блоки аппарата внешних факторов. Также неисправности сварочного инвертора могут происходить из-за неправильной эксплуатации оборудования или ошибок в его настройках. Чаще всего встречаются следующие неисправности или перебои в работе инверторов.

Аппарат не включается

Очень часто данная поломка вызывается неисправностью сетевого кабеля аппарата. Поэтому сначала нужно снять кожух с агрегата и прозвонить каждый провод кабеля тестером. Но если с кабелем все в порядке, то потребуется более серьезная диагностика инвертора. Возможно, проблема кроется в дежурном источнике питания аппарата. Методика ремонта “дежурки” на примере инвертора марки Ресанта показана в этом видео.

Нестабильность сварочной дуги или разбрызгивание металла

Данная неисправность может вызываться неправильной настройкой силы тока для определенного диаметра электрода.

Совет! Если на упаковке к электродам нет рекомендованных значений силы тока, то ее можно рассчитать по такой формуле: на каждый миллиметр оснастки должно приходиться сварочного тока в пределах 20-40 А.

Также следует учитывать и скорость сварки. Чем она меньше, теме меньшее значение силы тока нужно выставлять на панели управления агрегата. Кроме всего, чтобы сила тока соответствовала диаметру присадки, можно пользоваться таблицей, приведенной ниже.

Сварочный ток не регулируется

Если не регулируется сварочный ток, причиной может стать поломка регулятора либо нарушение контактов подсоединенных к нему проводов. Необходимо снять кожух агрегата и проверить надежность подсоединения проводников, а также, при необходимости, прозвонить регулятор мультиметром. Если с ним все в порядке, то данную поломку могут вызвать замыкание в дросселе либо неисправность вторичного трансформатора, которые потребуется проверить мультиметром. В случае обнаружения неисправности в данных модулях их необходимо заменить либо отдать в перемотку специалисту.

Большое энергопотребление

Чрезмерное потребление электроэнергии, даже если аппарат находится без нагрузки, вызывает, чаще всего, межвитковое замыкание в одном из трансформаторов. В таком случае самостоятельно отремонтировать их не получится. Нужно отнести трансформатор мастеру на перемотку.

Электрод прикипает к металлу

Такое происходит, если в сети понижается напряжение. Чтобы избавиться от прилипания электрода к свариваемым деталям, потребуется правильно выбрать и настроить режим сварки (согласно инструкции к аппарату). Также напряжение в сети может проседать, если аппарат подключен к удлинителю с малым сечением провода (меньше 2,5 мм²).

Нередко падение напряжения, вызывающего прилипание электрода, происходит при использовании слишком длинного сетевого удлинителя. В таком случае проблема решается подключением инвертора к генератору.

Горит перегрев

Если горит индикатор, это свидетельствует о перегреве основных модулей агрегата. Также аппарат может самопроизвольно отключаться, что говорит о срабатывании термозащиты. Чтобы данные перебои в работе агрегата не случались в дальнейшем, опять же требуется придерживаться правильного режима продолжительности включения (ПВ). Например, если ПВ = 70%, то аппарат должен работать в следующем режиме: после 7 минут работы, агрегату выделятся 3 минуты, на остывание.

На самом деле, различных поломок и причин, вызывающих их, может быть достаточно много, и перечислить их все сложно. Поэтому лучше сразу понять, по какому алгоритму проводится диагностика сварочного инвертора в поисках неисправностей. Как проводится диагностика аппарата, можно узнать, посмотрев следующее обучающее видео.

Что такое сварочный инвертор, из чего состоит и как работает

Содержание

• Основы техобслуживания
• Что нужно знать начинающим сварщикам
• Устройство сварочного инвертора
• Руководство пользователя
• Что такое сварочный инвертор
• Основные типы сварочных аппаратов
• Характеристики самодельного инвертора
• Принцип работы сварочных инверторов
• Классификация сварочных инверторов
• Особые возможности инверторов
• Особенности функционирования
• Преимущества инверторного агрегата
• Устройство сварочного инвертора
• Как работает сварочный инвертор
• Электрическая дуга
• Как работает основная электронная схема?
• Виды устройств
• Работа платы управления
• Преимущества и недостатки

Основы техобслуживания

По своему устройству и принципам работы инвертор достаточно прост. Но примененные в нем электросхемы должны грамотно и вовремя обслужены.

Очищение аппарата от пылевой грязи должно войти у вас в привычку. Желательно, чтобы корпус регулярно протирался. Инвертор может поломаться, если пыль попадет через вентиляционные отверстия внутрь.

В сервисном центре сжатой воздушной струей могут полностью почистить аппарат от пыли.

Обязательно протирайте кабеля сварочного инструмента. Перед манипуляцией отключите его от сети энергоснабжения. Кабеля не стоит протирать влажной тканью. Избегайте заламывания проводов.

Эти не сложные меры ухода за инвертором стоит выполнять по интенсивности применения. Перед зимним хранением, все-таки имеет смысл отнести его в сервисный центр, а потом очищать от пыли один-два раза в месяц.

Что нужно знать начинающим сварщикам

Если опыта в сварке практически нет, а выполнить работу нужно, то необходимо запомнить следующие нюансы.

1. Шов получится качественным, хорошо проваренным, а на металле не появится прожогов, если постоянно следить за ним. Поэтому рекомендуется заранее расположить свариваемые детали так, чтобы было удобно наблюдать за ходом сварки.
2. Самый простой вариант – сварка в нижнем положении. Начинающим сварщикам лучше начинать с него. Потом можно переходить к кольцевым стыкам, а после них к вертикальным. Последние являются самыми сложными в исполнении.
3. Для удобства лучше делать стыки внахлест. Если же варить стык в стык, то можно случайно привариться к столу, на котором лежат элементы.
4. При появлении дефектов в ходе работы, их необходимо удалить. Для этого проблемный участок дополнительно проваривается или сначала выбирается с помощью болгарки, а потом наплавляется еще раз.
5. Если приходится сваривать толстые детали, то для полного провара на кромках необходимо делать фаски. Зазор между кромками зависит от толщины элементов, но не должен быть меньше 0,5 мм.

Устройство сварочного инвертора

Перед тем как приступать к процессу, стоит узнать, что такое инверторный сварочный аппарат. Раньше данное устройство имело достаточно простую схему работы. Но в последнее время аппарат усовершенствовался и получил массу дополнительных функций, которые смогли сделать его модифицированным. Инженеры смогли дополнить его электроникой, это смогло повысить его функциональность.

Чтобы понять, что такое сварочный инвертор и как он работает, стоит рассмотреть его принцип работы:

• устройство может работать от сети переменного тока с показателем напряжения в 220 или 380 вольт и частоты тока 50 Гц. Обычный бытовой инверторный прибор достаточно подключить в бытовую розетку;
• поступивший в инвертор сварочный ток проходит через диодный мост. В этой области он сглаживается и становится постоянным;
• полученная электрическая энергия проходит через блок транзисторов, при этом наблюдается высокая частота коммутации. В итоге снова получается переменный ток, но он имеет высокий показатель частоты — 20-50 кГц;
• в последующий период происходит преобразование напряжения тока, оно на выходе из инвертора снижается до 70-90 вольт. А если следовать из принципов закона Ома, то снижение показателей напряжения вызывает повышение силы тока. На выходе (на конце электрода) будет наблюдаться сила тока, равная 100-200 ампер. Именно это и является силой тока сварочного процесса.

Руководство пользователя

Не стоит забывать, что инверторный аппарат относится к электрической технике, поэтому должен правильно эксплуатироваться, обслуживаться и храниться.

Ниже приведены основные постулаты, которых нужно придерживаться. Тогда ваш инвертор прослужит длительное время.

Если же защита от пыли и воды будет высокая, то вы сможете применять его даже в поле.

Корпусы, всех без исключения, аппаратов оснащены сигнализирующими лампочками — световыми индикаторами. Следите за ними во время сварочных работ.

Если лампа загорается, то нужно прекратить работу до полного остывания сварочного устройства. Эта система предохраняет ваш сварочный аппарат от перегревания.

Перед началом наложения шва, металлические детали осмотрите на присутствие ржавчины, окалины, загрязненности, остатков лакокрасочных веществ. Обязательно зачистите металлические поверхности и обезжирьте их.

По завершении сварки (даже если вы прерываетесь минут на десять) отсоединяйте прибор от сети питания. Правилами безопасности запрещено проводить сварочные работы в присутствии людей или домашних животных.

Что такое сварочный инвертор

Сварочный инвертор — это бытовой, профессиональный или полупрофессиональный аппарат для сварки, который имеет принципиальное отличие в работе, от трансформаторных сварочных аппаратов. Если выразиться точнее, то сварочный инвертор, это преобразователь переменного тока в постоянный ток, со снижением его значений, до 90 В.

Принцип работы сварочного инвертора основан на следующем:

• Выпрямление переменного напряжения;
• Понижение высокочастотного тока;
• Поддержание нужного значения тока до требуемых параметров, тех, которые нужны для ручной дуговой сварки.

Из чего состоит сварочный инвертор

За все вышеперечисленное, выпрямление переменного тока и поддержание его требуемых значений, в сварочном инверторе отвечают такие элементы, как:

Сетевой выпрямитель — он включается в себя мощные конденсаторы и диодный мост. Именно данный компонент сварочного инвертора преобразует переменный ток в сети 220 Вольт в постоянные его значения.

Высокочастотный трансформатор — такая деталь также присутствует в инверторе. А вы вправду думали, что сварочные инверторы без трансформаторов? Конечно же, нет! Маленький, но такой нужный трансформатор, все же имеется, а его главная функция, это понижение напряжения.

Инвертор — состоит из мощных транзисторов, чаще всего закреплённых к радиаторам охлаждения в виде алюминиевых пластин. Коммутирующие транзисторы, из которых состоит инвертор, нужны, как и сетевой выпрямитель, для преобразования входящего напряжения.

Выходной выпрямитель — данный элемент сварочного инвертора даёт возможность выпрямлять высокие значения переменного тока. Состоит выходной выпрямитель инвертора из быстродействующих и весьма мощных диодов, их скорость срабатывания неимоверно высока, более 50 наносекунд!

Инверторная пусковая схема — в неё входят различные компоненты силового блока.

Несмотря на всю кажущуюся сложность конструкции, сварочный инвертер обладает рядом неоспоримых преимуществ. Во-первых, он не так сильно садит электрическую сеть. Во-вторых, регулировка тока на инверторе осуществляется плавно, что даёт возможность увеличить качество сварочных работ.

Ну а о таких преимуществах сварочных инверторов, как лёгкий вес и компактные размеры, и вовсе говорить не стоит. Если сравнить вес старого сварочного трансформатора и инвертора, то эти цифры, будут различными в десятки раз.

Основные типы сварочных аппаратов

Устройство инвертора для сварки.

Инверторные сварочные аппараты подразделяются на три категории:

• бытовые;
• полупрофессиональные;
• профессиональные.

Отмеченное разделение выполнено, в первую очередь, исходя из области и частоты использования устройства. Чтобы понять, какой нужен аппарат для сварки, необходимо определиться с условиями его применения.

Бытовые рассчитаны на непродолжительное время работы. Использовать подобные приборы для постоянной и длительной сварки не представляется возможным. Уже после 5-10 минут использования аппарату необходимо дать «отдохнуть» в течение такого же, а иногда большего, промежутка времени.

В то же время возможность подключения подобного инвертора в бытовую однофазную сеть делает его весьма удобным для использования в домашних целях. Для быстрой сварки металлических конструкций на даче или для домашней работы не столь критично, сколько сварочный инвертор сделает перерывов.

Инверторы полупрофессионального класса способны функционировать дольше, что достигается благодаря особенностям их конструкции. Подобные устройства используют при ремонте труб, изготовлении каркасов и металлоконструкций. Питаются они, как правило, от трехфазной сети.

Аппараты профессионального класса способны работать без перерыва на протяжении суток. Их сварочный ток может достигать 500 ампер. Это значит, что потребляемая мощность сварочного инвертора подобного типа будет наибольшей.

Все бытовые, некоторые полупрофессиональные и профессиональные аппараты способны питаться от сети 220 вольт. В то же время не стоит забывать, что ток электросети не может превышать 160 ампер.

Приобретая инвертор необходимо заранее рассчитывать, какая мощность ему необходима и какой ток он будет потреблять.

Подключение устройства с более высокими показателями может привести к выключению автомата, либо к выгоранию контактов розетки, так как оборудование рассчитано на большее количество киловатт.

Итак, на что же следует обращать внимание при выборе бытового инвертора? В первую очередь на сварочный ток, характеристика которого указывается производителем в паспорте или руководстве к прибору. Данный критерий показывает при каком токе будет обеспечена нормальная работа инвертора без перегрузок, с учетом продолжительной нагрузки

Конечно лучше отдать предпочтение аппаратам с запасом по мощности на 30-50% к показателю рабочего тока

Данный критерий показывает при каком токе будет обеспечена нормальная работа инвертора без перегрузок, с учетом продолжительной нагрузки. Конечно лучше отдать предпочтение аппаратам с запасом по мощности на 30-50% к показателю рабочего тока.

Зависимость сварочного тока от толщины металла и диаметра электрода.

В обычной городской электросети часто бывают скачки напряжения. Как правило, такие перепады происходят в обе стороны на 15-20 % от номинального значения в 220 вольт.

Обычно бытовые и профессиональные инверторы не столь чувствительны к подобным скачкам. Даже при их наличии они способны эффективно работать.

Однако во время подключении к генератору колебания могут быть существенно больше. В связи с этим лучше выбрать сварочный аппарат с защитой от перепадов напряжения.

Проверить все параметры приборов непосредственно при покупке достаточно сложно, даже при наличии в аппаратах цифровых дисплеев. Даже они могут выводить неправильную информацию и ввести покупателя в заблуждение.

Характеристики самодельного инвертора

Один из важных вопросов для специалистов по сварке – как сделать сварочный инвертор своими руками. Процесс можно выполнить при помощи схемотехники сварочных инверторов.

Прежде чем собирать эффективный сварочный инвертор необходимо выделить следующие технические характеристики оборудования:

• на одном из транзисторов сила тока, который проходит через вход, должна составлять 32 ампера;
• 250 ампер – показатель силы тока, который создается при выходе из аппарата;
• напряжение должно быть до 220 вольт.

Для того чтобы создать самый простой сварочный инвертор необходимо соединить следующие элементы в один механизм:

• силовой блок;
• питательный блок на тиристорах;
• драйвера для силовых ключей.

Принцип работы сварочных инверторов

оградить прибор от поломок и ремонтов

В инверторах преобразование параметров энергии осуществляется совмещенным способом. Используется силовая полупроводниковая электроника и маломощный трансформатор. Преобразование напряжения происходит в несколько этапов.

Два основных преобразователя напряжения осуществляют работу при очень высоких электрических характеристиках. Их работа управляется с помощью электронного микропроцессора.

Электронное устройство агрегата дает своевременную команду для преобразования энергии постоянного тока в энергию переменного повышенной частоты. От этого аппарат и получил свое название. Преобразование осуществляется два раза, вначале переменный ток преобразуется в постоянный с напряжением 220В и частотой 50 Гц. В процессе такого преобразования он становится переменным, но с более низким напряжением, высокой частотой и большей силой тока.

Как работает сварочный инвертор можно рассмотреть на примере мощного устройства на 160 ампер. Он отлично подходит для работы с электродами «четверка». Перед тем как включить прибор обязательно нужно проверить напряжение, поскольку в дачных домах или в гаражах часто случаются перепады напряжения. Если так происходит, тогда необходимо использовать инвертор мощней или взять более тонкие электроды для работы, чтобы они не «залипали». Все сварочные работы ведутся так же, как и традиционным аппаратом, только для образования дуги не нужно удерживать четкий зазор между свариваемой поверхностью и электродом.

Классификация сварочных инверторов

Итак, переходим теперь непосредственно к теме – как выбрать сварочный аппарат (инвертор). В классификации прибора три вида:

• Бытовой, который нас интересует. Его сила тока варьируется в диапазоне 100-200 ампер. Оптимальный вариант выбора для начинающих сварщиков.
• Профессиональный. Здесь сила тока варьируется от 200 до 300 ампер. Такие модели в основном используются работниками ЖКХ и сотрудниками мелких фирм и цехов.
• Промышленный. Диапазон силы тока – 250-500 ампер. Такие сварочные агрегаты применяются там, где необходим высококачественный сварной шов. Поэтому их используют в строительстве, в работах, связанных с прокладкой трубопроводов, работающих под средним и высоком давлением.

Разобравшись с видами сварочных аппаратов для ручной сварки, переходим к обозначению их преимуществ перед другими.

Небольших размеров бытовая модельИсточник fgpip.ru

Особые возможности инверторов

Кроме плюса, заключающегося в небольшом весе, сварочные аппараты инверторного типа позволяют применять электроды как для переменного, так и для постоянного тока

Это особенно важно при сваривании элементов из чугуна, цветных металлов. Большинство моделей имеет опции, которые делают процесс сваривания более удобным, особенно эти дополнения подойдут тем, кто только учится владеть сваркой:

• горячий старт (или Hot start): задает для розжига электродуги наиболее оптимальные параметры;
• антизалипание (или AntiSticking): в случае короткого замыкания ток сваривания автоматически уменьшается до минимального, в результате чего электрод не прилипает к детали:
• ArcForce: эта опция выдает оптимальный ток в момент отрыва металла от электрода, что также предотвращает залипание.

Хорошее разжигание дуги в сварочном инверторе реализовано благодаря независимости выходного напряжения от входного, что присутствует в традиционных сварочных устройствах. В обычной сварке слишком малый ток вызывает прилипание электрода, а слишком большой чреват пережигом металлической детали. Т.е. при работе с инвертором нельзя деталь «недожечь» или «пережечь», что гарантирует прочность шва (в нем отсутствуют раковины, трещины).

Особенности функционирования

Простота эксплуатации отличает инверторную сварку от трансформаторной. Чтобы начать сварочные работы нужно лишь запитать инвертор от обычной розетки домашней электросети.

Это лишь первый этап. Следующая фаза состоит в понижении высокочастотного переменного тока. Показатель величины силы сварочного тока будет составлять порядка 100-200 Ампер.

В это и заключается весь алгоритм работы инвертора. Так как, инвертор снабжен электросхемами для преобразования тока, объемы корпуса были значительно уменьшены. Уже никого не удивишь инвертором, вес которого не будет превышать пяти килограмм.

Простота устройства инверторного сварочного аппарата дает возможность воссоздать его у себя дома, используя подручные запчасти и материалы.

Преимущества инверторного агрегата

Инверторы имеют небольшой вес и габариты, что очень важно при выполнении сварочных работ, вес аппарата всего 4-4,5 кг.
Высокий КПД и электробезопасность, которая обеспечивается большим количеством схем защиты — перегрев, перегрузка или электрическое перенапряжение.
Низкий уровень электропотребления, инверторы потребляют в 1,5-3 раза меньше, чем привычные сварочные аппараты. Такая особенность позволяет использовать агрегат даже при напряжении в сети в 180В

При включении он создает минимальные электромагнитные помехи в сети.
Плавное и легкое управление силой тока.
В итоге получаются качественные сварные швы, такой высокий результат достигается благодаря легкому зажиганию электрической дуги с ее устойчивым горением. В процессе работы не наблюдается большого разбрызгивания сварного металла.
Можно использовать различные электроды.
Есть система быстрого зажигания электродов — Hot Start.

Устройство сварочного инвертора

До недавнего времени инверторный аппарат был достаточно простым по схеме работы. Со временем инженеры дополнили ее электроникой, что повысило функциональность агрегата. Самое интересное состоит в том, что от этого цена сварочного инвертора не стала выше. Как показывает тенденция продаж, она постепенно снижается, что всех и радует.

В чем заключается принцип действия сварочного аппарата инверторного типа?

• Работает он от сети переменного тока напряжением 220 или 380 вольт и частотой тока 50 Гц. Включается в обычную розетку, если разговор ведем о бытовом сварочном инверторе.
• Поступивший в инвертор сварочный ток проходит через фильтр, где он сглаживается и становится постоянным.
• Полученная электрическая энергия проходит через блок транзисторов (с большой частотой коммутации), в результате получается опять переменный ток только с большей частотой – 20-50 кГц.
• Далее, напряжение тока преобразуется, оно на выходе инвертора снижается до 70-90 вольт. По закону Ома снижение напряжение дает повышение силы тока. На выходе (на конце электрода) будет сила тока, равная 100-200 ампер. Это и есть сила тока сварки.

Именно высокая частота тока является главным техническим решением в инверторных сварочных аппаратах. Оно позволяет добиться максимальных преимуществ перед другими источниками питания электрической сварочной дуги. В инверторах необходимая для сварки сила тока достигается изменением высокочастотного напряжения. В обычных сварочных трансформаторах этот процесс происходит за счет изменения электродвижущей силы (ЭДС) катушки индукции, которая является основной частью трансформатора.

Именно предварительное преобразование электроэнергии позволяет использовать в инверторах трансформаторные блоки с небольшими размерами. Для сравнения можно привести такой пример. Если необходимо на выходе получить ток силой 160 ампер, то для этого в инверторе потребуется установить трансформатор весом 300 г. Такой же ток на выходе обычных сварочных трансформаторов получится, если в него будет вмонтирован трансформатор с медной проволокой (катушкой) весом 20 кг.

Почему так происходит? Основным элементов сварочного аппарата трансформаторного типа являлся сам силовой трансформатор с катушками первичной и вторичной обмотки. Именно катушка позволяла снижать переменное напряжение и получить на выходе из второй обмотки токи большой величины, пригодные для инверторной сварки металлов. Появляется зависимость от падения напряжения до увеличения силы тока. При этом длина медной проволоки на вторичной обмотке уменьшалась, но увеличивался его диаметр. Отсюда и большие габариты сварочного аппарата, и его большой вес.

Как работает сварочный инвертор

Инвертор отличается другим принципом действия и эксплуатационными характеристиками в сравнении с трансформаторными источниками питания . Такое устройство и принцип действия сварочного инверторного аппарата позволяет использовать трансформаторы меньших размеров, нежели сетевые трансформаторы. Современные инверторы для сварки оснащены панелью управления, позволяющей контролировать процессы преобразования тока.

Детально принцип работы сварочного инвертора можно описать по этапам преобразования энергии тока:

1.  Выпрямление переменного сетевого тока 220 В частоты 50 Гц;
2.  Преобразование постоянного тока в переменный частотой до 100 кГц;
3.  Снижение напряжения высокочастотного тока до 70-90 В;
4.  Выпрямление пониженного напряжения с возможностью регулировки тока  на электрической дуге.

Предлагаем посмотреть видео, и закрепить знания по устройству и принципу работы сварочного инвертора

Электрическая дуга

Температуру в тысячи градусов Цельсия обеспечивает электрическая дуга, по сути являющаяся коротким замыканием между двумя электродами, расположенными достаточно близко друг от друга. Напряжение, которое подается на электроды, увеличивается, пока не будет пробоя воздуха, являющегося изолятором.

Пробой — эмиссия электронов катода. Разогреваемые током электроны выходят и направляются к ионизированным атомам анода. Затем появляется разряд, ионизируется воздух зазора, образовывается плазма, снижается сопротивление воздушной прослойки, ток усиливается, дуга разогревается, и став проводником замыкает цепь. Процесс получил название «розжиг» дуги. Стабилизируется дуга путем установления требуемого расстояния между электродами и поддержанием характеристик энергоснабжения.

Как работает основная электронная схема?

Внутреннее устройство сварочного инвертора .

В сетевом выпрямителе электрический ток (220 В) выпрямляется при помощи сильного диодного моста (обычно это диодная сборка), сглаживание пульсаций переменного тока производится за счет электролитических конденсаторов. Т.к. диодный мост при работе сильно нагревается, то его устанавливают на охлаждающие радиаторы. Плюс имеется термопредохранитель, срабатывающий при нагреве диодов более +90°С и защищающий недешевую диодную сборку. Рядом с выпрямительным мостом выделяются своими габаритами электролитические конденсаторы (круглые «бочонки»), емкость которых колеблется в пределах 140-800 мкФ. Дополнительно в сварочный аппарат ставят фильтр, который не допускает возникновения радиопомех.

В схему самого инвертора входят 2 мощных транзистора (чаще MOSFET или IGBT), также устанавливаемые на радиаторы. Эти полупроводники коммутируют ток, проходящий через импульсный трансформатор: при этом частота переключений достигает десятков кГц. В итоге формируется переменный ток большой частоты. Чтобы защитить дорогие транзисторы от выбросов напряжения, применяют защитные цепи, включающие в себя резисторы и конденсаторы небольшой емкости. После того как транзисторы свое «отработали», со вторичной обмотки понижающего трансформатора снимается меньшее напряжение (до 70 В), но ток при этом может быть равен 130-140 и выше ампер.

Электронная схема инверторного сварочного аппарата.

Чтобы на выходе получить постоянное напряжение, используется надежный выходной выпрямитель. Обычно это устройство собирают на основе сдвоенных диодов, имеющих общий катод. Эти приборы отличаются максимальным быстродействием, т.е. быстро открываются и закрываются, при этом время восстановления не превышает 50 наносекунд

Последнее качество очень важно, т.к. эти диоды выпрямляют ток очень высокой частоты: обычные полупроводники с подобной задачей не справились бы, они не успевали бы переключаться

Поэтому при ремонте важно заменять эти диоды на такие же высокочастотные (наиболее распространены приборы типа VS 60CPH03, STTH6003CW, FFh40US30DN), которые должны быть рассчитаны на обратное напряжение 300 В и ток 30 А.

Виды устройств

Сварочные аппараты, работающие за счет действия переменного тока, подразделяются на следующие виды:

• оборудование для ручной электродуговой сварки с помощью отдельных электродов покрытых флюсом;
• оборудование для ручной аргоновой электросварки с помощью неплавящихся электродов из вольфрама;
• полуавтоматическое оборудование, осуществляющее сварку в среде защитного и инертного газа с помощью электродной проволоки;
• .

В международной классификации электродуговая сварка получила обозначение ММА-АС или ММА-DC, в случае ручной электросварки одиночными электродами, а аргоновая сварка с неплавящимися электродами – TIG.

Работа платы управления

Для питания элементов платы применяется стабилизатор напряжения, рассчитанный на 15 В и установленный на теплоотводящий радиатор. Напряжение питания поступает из основного выпрямителя. Одна из функций стабилизатора питания – подача напряжения на реле, обеспечивающее «плавный пуск» устройства. При подаче напряжения начинают заряжаться конденсаторы: при этом напряжение возрастает и, чтобы защитить диодную сборку, применяется схема ограничения, в которую входит мощный (на 8 Вт) резистор. Как только конденсаторы зарядятся, инвертор заработает, реле замкнет свои контакты, и резистор в дальнейшей работе участвовать не будет.

Управление сварочным аппаратом.

Помимо стабилизатора напряжения, в электронной схеме инвертора есть множество других систем, обеспечивающих высокие эксплуатационные качества устройства. Основными из этих электронных блоков является:

1. Система управления и драйверы: здесь главный элемент – микросхема ШИМ-контроллера, которая «занимается» управлением работы мощных транзисторов;
2. Регулировочные и контрольные цепи: основной элемент – трансформатор тока, чья задача заключается в контролировании силы тока выходного трансформатора;
3. Система контроля напряжения питающей сети и тока на выходе: состоит из ОУ (операционного усилителя), собранного на микросхеме (например, LM324). Назначение системы – при необходимости включать аварийную защиту, отслеживать работу и исправность основных элементов электронного блока.

Преимущества и недостатки

Применение постоянного тока позволяет получать шов лучшего качества благодаря тому, что электрическая дуга стабильна. Нет переходов через ноль, как у аппарата переменного тока, поэтому нет брызг.

Возможность использования прямой и обратной полярности позволяет варить нержавеющую сталь, цветные металлы, то есть электродуговая сварка постоянным током имеет более широкий диапазон применения при прочих равных условиях. При использовании инверторов сварочный аппарат получается значительно меньше по габаритам и весу.

Недостатками являются относительно высокая стоимость (по сравнению с аппаратами переменного тока) и чувствительность к пыли. Приходится часто чистить внутренние блоки.

сварка%20инвертор%20контур%20схема спецификация и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть 278-25-336СА2И

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-2578125-1СА2И8

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением org/Product»>

278-25.78125-1СА2И

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-24.8832-3СА2И

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-24.8832-3СА2И8

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-25-336СА2И8

Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением

сварка%20инвертор%20контур%20схема Листы данных Context Search

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

Каталог данных	MFG и тип	ПДФ	Теги документов
1999 — Хьюз mcw 550 Реферат: Сварщик Hughes с разрядной конденсаторной сваркой mcw-550 Сварочный аппарат с конденсаторной разрядкой Hughes VTA90 Сварщик Hughes mcw 550 MCW552 Текст: Нет доступного текста файла	Оригинал	PDF	МЦВ-550 ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 Хьюз сварщик разрядная конденсаторная сварка мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 сварочный аппарат Hughes mcw 550 MCW552
2006 — ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА Реферат: сварка IGBT, сварка, инвертор, дуговая сварка, сварка mig, сварка, инвертор, mig mag 200, управление, сварка mig, IGBT для сварки, инверторная сварка Текст: Нет доступного текста файла	Оригинал	PDF	PR10073EN ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА IGBT-сварка схема сварочного инвертора дуговая сварка миг сварка сварочный инвертор миг маг 200 контрольная сварка IGBT для сварочного инвертора сварка
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	СН-6060
инвертор для дуговой сварки Реферат: Контроллер робота FANUC r-30ia Контроллер дуговой сварки, управляемый сотовым телефоном ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА FANUC r-30ia R30I IN ARC 200 INVERTER WELDER Схема инверторной сварки r-30ia FANUC Текст: Нет доступного текста файла	Оригинал	PDF	120 кГц РВ-100iC инвертор для дуговой сварки Контроллер робота FANUC r-30ia Робот, управляемый мобильным телефоном схема дуговой сварки ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА FANUC р-30иа Р30И IN ARC 200 ИНВЕРТОРНАЯ СВАРОЧНАЯ МАШИНА схема инверторного сварочного аппарата р-30иа FANUC
2003 — AXY52000 Резюме: AXW116421A AXW1404A Текст: Нет доступного текста файла	Оригинал	PDF	AXY53000 AXY52000 AXW116421A AXW1404A
1987 — Хьюз mcw 550 Реферат: Сварка с разрядным конденсатором Hughes Welder Сварщик Hughes mcw 550 Сварочный аппарат с разрядным конденсатором Hughes mcw-550 VTA90 Сварка «Примечание по применению» MAXY90 Текст: Нет доступного текста файла	Оригинал	PDF	ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 разрядная конденсаторная сварка Хьюз сварщик сварочный аппарат Hughes mcw 550 Сварочный аппарат с конденсаторным разрядом Hughes мкв-550 ВТА90 сварка «примечание по применению»
Схема ультразвуковой сварки Реферат: схема индукционной сварки схема ультразвуковой сварки аргоном для сварки сварка сопротивлением фазовому сдвигу сварка сварка «примечание по применению» дуговая сварка схема сварки J-STD-002 Текст: Нет доступного текста файла	Оригинал	PDF	GL000017 001EN 001EN. D-79108 D-79008 Схема ультразвуковой сварки схема индукционной сварки Схема ультразвуковой сварки аргон для сварки контактная сварка с фазовым сдвигом сварка сварка «примечание по применению» дуговая сварка схема сварки J-STD-002
2007 — Хьюз mcw 550 Реферат: Hughes Welder mcw-550 Hughes сварочный аппарат с конденсаторной разрядкой VTA90 Сварочный аппарат с разрядной конденсаторной сваркой Hughes mcw 550 Вольфрамовые электроды HUGHES MAXY90 Текст: Нет доступного текста файла	Оригинал	PDF	ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 5954-2227Е Хьюз MCW 550 Хьюз сварщик мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 разрядная конденсаторная сварка сварочный аппарат Hughes mcw 550 Хьюз вольфрамовые электроды МАКСИ90
2013 — NRW-PS300 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	NRW-PS300C НТ-ПС300 NRW-PS300 ВА-130/140 0813E
2010 — Схема сварочного аппарата постоянного тока Аннотация: примечание по применению sg3525 AN3200 SG3525 схема сварочного аппарата с постоянным током схема дуговой сварки схема бесплатная схема сварочный аппарат сварочный аппарат на основе igbt sg3525 WELDER сварочный аппарат трансформаторного типа Текст: Нет доступного текста файла	Оригинал	PDF	АН3200 схема сварочного аппарата постоянного тока примечание к применению sg3525 АН3200 Регулятор постоянного тока SG3525 схема сварочного аппарата схема дуговой сварки бесплатная схема сварочного аппарата сварочный аппарат на основе igbt SG3525 СВАРОЧНЫЙ МАШИН сварочный аппарат трансформаторного типа
2005 — AWG22 Резюме: AXY51000 AXY52000 AXW1109A Текст: Нет доступного текста файла	Оригинал	PDF	AXY52000 AWG22 AXY51000 AXY52000 AXW1109A
2008 — Плата разъема M12 Резюме: AXP410618 AXP414618 AXP416618 AXP420618 AXP426618 AXP430618 AXP434618 AXP440618 AXP450618 Текст: Нет доступного текста файла	Оригинал	PDF
2008 — AXY51000 Резюме: разъем AXY52000 0 формы с квадратными контактами Текст: Нет доступного текста файла	Оригинал	PDF	AXY52000 AXY51000 AXY52000 Заголовок формы 0 с квадратными контактами
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	AXY52000
АВГ22 Резюме: AXY51000 AXY52000 Текст: Нет доступного текста файла	Оригинал	PDF	AXY52000 AWG22 AXY51000 AXY52000
AXY10000 Аннотация: AXY20101 AXY20201 AXY20202 AXY20203 AXY20205 AXY20301 AXY20302 AXY20303 AXY20305 Текст: Нет доступного текста файла	Оригинал	PDF
2002 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
2008 — AXW3101421A Аннотация: axw7221 AXW34014A Текст: Нет доступного текста файла	Оригинал	PDF	AXY51000 AXY52000 AXW3101421A ахв7221 AXW34014A
Х01Н2-Д Реферат: vde 0298 4 луженая медная проволока Текст: Нет доступного текста файла	Оригинал	PDF	H01N2-D Кап01 ПРО86 вде 0298 4 луженых медных провода
2010 — Схема дуговой сварки Реферат: ДУГОВАЯ СВАРКА Диодный 800-амперный контроллер сварочного аппарата, гибкий подвесной регулятор высоты горелки, высота сварочной горелки для дуговой сварки Текст: Нет доступного текста файла	Оригинал	PDF	0-800А схема дуговой сварки ДУГОВАЯ СВАРКА диод 800ампер контроллер сварщика гибкая подвеска регулятор высоты горелки сварка дуговая сварка высота факела
2005 — робот Реферат: роботы для управления дуговой сваркой Текст: Нет доступного текста файла	Оригинал	PDF
миг сварка Реферат: Газ аргон для сварки 09016 AMP CONNECTOR сварка Текст: Нет доступного текста файла	Оригинал	PDF
2008 — AXY20202 Аннотация: AXY20 Текст: Нет доступного текста файла	Оригинал	PDF
2006 — паспорт сварки стали Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	PR10153EN паспорт сварки стали
2015 — Плата инверторного сварочного аппарата Реферат: Инструкция по эксплуатации инверторного IGBT-сварщика Схема IGBT-сварщика схема изменения мощности для дуговой сварки инверторная схема дуговой сварки схема инверторного сварочного аппарата IGBT-дуговая сварка сварочный аппарат FERRITE TRANSFORMER design Текст: Нет доступного текста файла	Оригинал	PDF	АН4638 DocID027309 плата инверторного сварочного аппарата инструкция по эксплуатации сварочного инвертора igbt Схема сварщика IGBT схема изменения мощности для дуговой сварки схема инверторной дуговой сварки схема инверторного сварочного аппарата дуговой сварщик igbt сварщик FERRITE TRANSFORMER дизайн

Предыдущий
1
2
3
. ..
23
24
25
Next

Электрика%20Сварка%20Трансформатор%20Электропроводка%20Технические характеристики и примечания по применению

Лучшие результаты (6)

Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть BQ76PL536PAPT

Инструменты Техаса Монитор литий-ионной батареи и ИС вторичной защиты для электрических и гибридных электромобилей 64-HTQFP АФЭ4110Б000ИС

Инструменты Техаса 16-БИТ, ЭСППЗУ, МИКРОКОНТРОЛЛЕР RISC, UUC55, DIE-55 org/Product»>

BQ76PL536PAPR

Инструменты Техаса Монитор литий-ионной батареи и ИС вторичной защиты для электрических и гибридных электромобилей 64-HTQFP от -40 до 85 LMK61E2BAA-СИАТ

Инструменты Техаса Полностью программируемый генератор со сверхнизким джиттером, встроенная EEPROM, +/-50 ppm 8-QFM от -40 до 85 LMK61E2BAA-СИАР

Инструменты Техаса Полностью программируемый генератор со сверхнизким джиттером, встроенная EEPROM, +/-50 ppm 8-QFM от -40 до 85 org/Product»>

LMK61E0M-SIAR

Инструменты Техаса Программируемый генератор со сверхнизким джиттером и внутренней EEPROM 8-QFM от -40 до 85

электрика%20сварка%20трансформатор%20проводка%20диаграмма Листы данных Context Search

MFG и тип ПДФ Теги документов

2002 — FDC6331

Реферат: fdp047an FDB045AN FQPF10N20 FQA70N15 FQPF*13N06L fdd5614p fqp50n06 TO252-DPAK FDC6305

Текст: Нет доступного текста файла

Оригинал

PDF

2Н7002
2Н7002МТФ
БС170
БСС123
BSS138
BSS84
ФДБ045АН08А0
ФДБ2532
ФДБ3632
ФДБ3652
FDC6331
fdp047an
FDB045AN
FQPF10N20
ФКА70Н15
ФКПФ*13N06L
фдд5614п
фкп50н06
ТО252-ДПАК
ФДК6305 org/Product»>

2002 — транзистор 2203

Реферат: FJL6920 2N4126 bc548 транзистор 2N5086 2N3390 PSpice PN24 транзистор 2N5830 KSC5027F аналог FJN13003 tip142

Текст: Нет доступного текста файла

Оригинал

PDF

2Н3390
2Н3391А
2N3392
2N3393
2Н3415
2Н3416
2Н3417
2Н3702
2Н3703
2Н3859А
транзистор 2203
FJL6920
2N4126 BC548
транзистор 2N5086
2N3390 PSpice
PN24
транзистор 2N5830
KSC5027F аналог
ФДЖН13003
наконечник 142

2002 — 1N914 шт.

Реферат: 1N4148 pspice 1N4148 SMA 1N4004 SMB 1N4148 JAN Диод 1N4004 SMA JAN 1N4148 1N4148 smc ss14 диод ДИОД 1N4004

Текст: Нет доступного текста файла

Оригинал

PDF

1Н3064
1Н4004
1Н4148
1Н4149
1Н4150
1Н4151
1Н4152
1Н4154
1Н4305
1Н4448
1N914
1N4148 шт.
1N4148 СМА
1N4004 СМБ
1N4148 ЯНВАРЬ
Диод 1N4004 СМА
1N4148 ЯНВАРЯ
1Н4148 смк
диод сс14
ДИОД 1N4004 org/Product»>

OMRON G2V-2 Реле 12 В

Реферат: OMRON G2V-2 6V реле JR2a-DC24V FRL264 rz-24 реле Panasonic RELAY Cross Reference NEC OMRON RA4-24WM-K RA12WN-K TF2SA-12V RA5WN-K

Текст: Нет доступного текста файла

Оригинал

PDF

MK3P5-S-AC12
MK3P5-S-AC120
MK3P5-S-AC24
MK3P5-S-AC240
54024У200
G7L-1A-БУБ-JCB-AC200/240
G7L-1A-ТУБ-JCB-AC200/240
54026У200
АС200/240
Реле OMRON G2V-2 12В
Реле OMRON G2V-2 6В
JR2a-DC24V
264 франка
реле рз-24
Перекрестная ссылка Panasonic RELAY NEC OMRON
РА4-24ВМ-К
РА12ВН-К
ТФ2СА-12В
РА5ВН-К

2011 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

EX-N15
EX-AR50

2007 — Металлизированный полиэфирный пленочный конденсатор MPP

Резюме: рабочие конденсаторы GE конденсатор полиэстер MPP конденсатор 250 В переменного тока MpP

Текст: Нет доступного текста файла

ОригиналPDF

500 В переменного тока
660 В переменного тока
Конденсатор из металлизированной полиэфирной пленки MPP
рабочие конденсаторы GE
конденсатор полиэстер МПП
конденсатор 250 В переменного тока MpP org/Product»>

2010 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

2002 — SNAP12

Реферат: BLM21P221 BLM21P221SG P802 RIN12OMA SD12 10GBASE-S параллельный модуль msa FIN09СНАП-12

Текст: Нет доступного текста файла

Оригинал

PDF

SNAP12
БЛМ21П221
БЛМ21П221СГ
P802
РИН12ОМА
SD12
10GBASE-S
параллельный модуль msa
FIN09
СНАП-12

2002 — Суперсот 6

Реферат: Электротехника Supersot6

Текст: Нет доступного текста файла

Оригинал

PDF

2Н3903
ФМБ100
FMB5551
ФМБА06
ФМБА14
ФМБА56
ММБТ100
ММБТ2369
ММБТ2369А
ММБТ3640
Суперсот 6
Суперсот6
электрический org/Product»>

2009 – Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

500 В переменного тока
660 В переменного тока

Разъем CX4

Аннотация: X2-10GB-CX4-AS XAUI 10G CX4 Кабель CX4 10GBASE-CX4

Текст: Нет доступного текста файла

Оригинал

PDF

X2-10GB-CX4-АС
10GBASE-CX4
X2-10GB-CX4-АС
10 ГБд
125 гигабодов
разъем СХ4
ХАУИ
10G CX4
Кабель CX4

самсунг

Аннотация: список

Текст: Нет доступного текста файла

Оригинал

PDF

smd диоды s4 1.5w

Реферат: PD9002 QR204 A4A smd SMD a3a GENERAL SEMICONDUCTOR SMD DIODES s4 smd кодовая маркировка a3a QR208 QR217 smd кодовая маркировка a4a

Текст: Нет доступного текста файла

Оригинал

PDF

QR209
БС9300
QR216
QR204
МИЛ-ПРФ-19500
smd диоды s4 1. 5w
PD9002
QR204
A4A смд
СМД а3а
ОБЩИЕ ПОЛУПРОВОДНИКОВЫЕ SMD ДИОДЫ s4
смд код маркировки а3а
QR208
QR217
смд код маркировки а4а

QR204

Реферат: A4A smd SMD a3a smd кодовая маркировка a3a a3a smd MIL-STD-9858A cecc 50000 smd кодовая маркировка a4a smd диод A4 QR208

Текст: Нет доступного текста файла

Оригинал

PDF

QR208,
QR209)
QR204
БС9300
МИЛ-ПРФ-19500
QR204
A4A смд
СМД а3а
смд код маркировки а3а
а3а смд
МИЛ-СТД-9858А
сэкк 50000
смд код маркировки а4а
смд диод А4
QR208

2000 — smd диоды s4 1.5w

Реферат: код маркировки PAD1 SMD U3158 GENERAL SEMICONDUCTOR SMD DIODES s4 PD9002 маркировка smd диода f4 маркировка smd диода GPO 27 lvt 817 код smd маркировка a3a

Текст: Нет доступного текста файла

Оригинал

PDF

ИРФ130СМД05Н
ИРФН130СМД05
ИРФ130СМД05
ИРФ130СМД05″
ИРФ130СМД05
ИРФ130СМД05ДСГ
О276АА)
650пФ
smd диоды s4 1. 5w
код маркировки PAD1 SMD
U3158
ОБЩИЕ ПОЛУПРОВОДНИКОВЫЕ SMD ДИОДЫ s4
ПД9002
маркировка smd диода f4
диод смд маркировка ГПО 27
817 лвт
смд код маркировки а3а

2013 — Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

МКВ22Д512В
МКВ24Д512В
МКВ22Д512В
MKW21D256V
MC13242
56-контактный
МКВ24Д512ВХА5

2001 — ХТГБ

Реферат: HTRB M1042 s200 аналог M-1051

Текст: Нет доступного текста файла

Оригинал

PDF

М1071,
М1042,
М2006,
HTGB
HTRB
М1042
эквивалент s200
М-1051

2007 — электромагнитный клапан электропневматический

Резюме: DX3-606-BN DX1-651-BN DX01-651-60 h26WXBG2B9000FC DX2-611-BN DX02-651-951M h25WXBBL49C h2EWXBG2B9000FC PSSV32A

Текст: Нет доступного текста файла

Оригинал

PDF

PDE2589TCUK-ca
электромагнитный клапан электропневматический
DX3-606-БН
DX1-651-БН
DX01-651-60
h26WXBG2B9000FC
DX2-611-БН
DX02-651-951M
h25WXBBL49C
h2EWXBG2B9000FC
ПССВ32А org/Product»>

Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

10GBASE-ER
1550нм,
0231A324-АС
10 ГБд
1550нм
10GBASE-ER

10GBASE-E

Реферат: лавинный фотодиод 1550нм чувствительность 10G PIN фотодиод 10G лавинный фотодиод

Текст: Нет доступного текста файла

Оригинал

PDF

10G-XNPK-ER-AS
10GBASE-ER
1550нм,
10G-XNPK-ER-AS
1550нм
10GBASE-ER
10GBASE-E
лавинный фотодиод с чувствительностью 1550нм
10G PIN фотодиод
Лавинный фотодиод 10G

Недоступно

Резюме: нет абстрактного текста

Текст: Нет доступного текста файла

Оригинал

PDF

DWDM-X2-38
19-АС
19-АС
10 ГБд
100 ГГц
