Принцип работы кондиционера: устройство и схема

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

• Компрессор, установленный во внешнем блоке, сжимает холодильный агент и в газообразном состоянии из испарителя внутреннего блока нагнетает его в конденсатор.




• В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется. Все это происходит в теплообменнике внешнего блока.




• Далее холодильный агент проходит через дросселирующее устройство, где происходит резкое понижение давления и температуры фреона. При этом часть жидкого холодильного агента неизбежно переходит в газообразное состояние.




• Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное. Воздух же, в свою очередь, охлаждается и поступает в комнату.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление выходящего воздуха из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного устройства состоит в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя число оборотов в зависимости от нагрузки на кондиционер. В свою очередь обычный кондиционер (on/off) периодически включается и выключается, не меняя число оборотов. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку работает, не включаясь/выключаясь, а плавно меняя количество оборотов.

Инверторная модель будет экономичней, чем любой другой кондиционер, если он будет работать как минимум несколько часов без выключения.

У инверторной модели, как у обычного кондиционера, есть два блока – внешний и внутренний. В наружном установлен компрессор, медные фреоновые трубопроводы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Устройство и принцип функционирования сплит-системы

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы типа on/off практически всегда одинаково.

Внешний блок

Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапан, также в нем есть капиллярная трубка. Во всех блоках находится фильтр-осушитель, который очищает и осушает холодильный агент от возможного попадания влаги в систему и различного рода загрязнений. В сплит-системах инверторного типа во внешнем блоке также расположена плата управления, которая есть и в мультисплит-системах. Благодаря тому, что компрессор располагается именно в наружном блоке, уровень шума от работающего кондиционера в квартире гораздо ниже, чем со стороны улицы.

Размеры внешнего блока могут отличаться в зависимости от производительности модели, а также от бренда.

Соединение внутреннего блока с внешним происходит с помощью фреоновых трубопроводов. Также имеется дренажная магистраль, и электрический кабель для питания внутреннего и внешнего блока.

Внешний блок кондиционера всегда должен располагаться со стороны улицы. Он крепится на наружную сторону стены. Если кондиционер необходимо устанавливать на достаточной высоте от земли и смонтировать наружный блок обычным способом не представляется возможным, то приглашаются монтажники-альпинисты со специальным снаряжением и оборудованием. Без таких приспособлений невозможно установить внешний блок высоко.

Также наружный блок может быть установлен на крыше зданий, на незастекленных балконах и лоджиях, открытых общих балконах или лестничных пролетах с открытым доступом к улице.

Часто внешние блоки поставляются в антивандальном корпусе, если это не предусмотрено производителем, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Во избежание скапливания снега или дождевой воды, а также мусора, над внешними блоками иногда устанавливают специальный скошенный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, т.е. все внутренние блоки отличаются дизайном, во-вторых, блоки различаются по типу установки, и, соответственно, имеют существенное различие не только в дизайне фронтальной панели, но и корпуса в целом. Также внутренние блоки, в зависимости от производителя, мощности и модели, могут различаться комплектующими, функционалом, габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

• настенные – они предназначены для установки на стену;




• кассетные – размещаются в зоне подпотолочного пространства;




• канальные – устанавливаются в зоне подпотолочного пространства с системой воздуховодов;




• напольно-подпотолочные – могут быть установлены как на пол, так и в зону под потолком;




• колонные – устанавливаются на пол, имеют большие размеры, в сравнении с другими типами внутренних блоков классических сплит-систем.

Работа внутреннего блока регулируется благодаря электронной плате. Во внутреннем блоке расположены фильтры для очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя.

Основные функции современных сплит-систем – вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении.

Управление при помощи пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом ДУ. С его помощью происходит не только включение и отключение прибора, но и управление всеми функциями  – установка температурного режима, включение таймера, программирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера.

Если в модели реализована функция «I feel», то благодаря датчику температуры в пульте ДУ кондиционер отслеживает окружающую температуру воздуха в помещении, и при достижении установленной пользователем температуры оборудование поддерживает ее.

На внутреннем блоке происходит регулировка направления воздушного потока путем изменения угла наклона жалюзи.

Работа компрессора внешнего блока регулируется постоянным контролем всех систем.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения.

Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем.  Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.

Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т. д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные.

Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 7000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 9000 BTU.

Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт.

Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-32 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.




• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.




• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.

Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.

Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут.

Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.

Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Принцип и схема работы, а также обслуживание автомобильного кондиционера

Практически каждое современное транспортное средство оснащается системой кондиционирования. Трудно представить комфортную летнюю поездку в автомобиле без такой системы. В этой статье мы разберем принцип работы кондиционера, узнаем об его устройстве. Также материал поможет автолюбителям разобраться в возможных неисправностях.

Содержание

• 1 Основные элементы системы кондиционера авто
• 2 Как мы получаем холод?
• 3 Возможные капризы устройства автокондиционера
• 4 Основы обслуживания
• 5 Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

[ Раскрыть]

[ Скрыть]

Основные элементы системы кондиционера авто

Перед тем, как понять, в чем заключается принципиальная электросхема действия кондиционера в машине, разберемся с устройством. Ведь принцип работы кондиционера заключается не только в охлаждении воздуха, но и его очищении. Зачастую кондиционер является неотъемлемым элементом в системах вентиляции и отопления. Разумеется, основной функцией устройства считается создание оптимального климата для автолюбителя, и здесь не столь важно, в чем заключается суть — охлаждении или нагреве.

Устройство и принцип работы системы автокондиционирования

Также нужно отметить, что при работе системы важно не только охлаждение или прогрев воздуха до нужной температуры в салоне, но и фильтрация воздушного потока. Для этого система кондиционирования автомобиля оснащается множественными фильтрующими элементами.

В частности, речь идет о следующих фильтрах:

• электростатическом;
• катехиновом;
• фотокаталитическом;
• угольном.

Все эти компоненты характеризуются антибактериальным воздействием на воздушный поток. Соответственно, они неплохо устраняют неприятные запахи. Вне зависимости от устройства и комплектующих, основным механизмом любого автомобильного кондиционера является компрессор. Это устройство определяет эффективность функционирования системы в целом. Также устройство может быть дополнено специальным устройством — ресивером-осушителем.

Предназначение ресивера-осушителя очень важно, поскольку он необходим для защиты компрессора. Ресивер-осушитель способствует полному испарению хладагента в системе. То есть благодаря ресиверу-осушителю хладагент не попадает на устройство компрессора и не приносит разрушительного воздействия. Если автомобиль не особо дорогой, то ресивера-осушителя в системе может и не быть.

Но даже при отсутствии ресивера-осушителя нормальная работа системы вполне возможна. Если ресивера-осушителя нет, то для испарения хладагента будет достаточно горячего моторного отсека. То есть функцию испарения вместо ресивера-осушителя будет выполнять высокая температура в подкапотном пространстве (автор видео — Autoscience MSIU).

В холодное время года, как вы понимаете, температура воздуха в моторном отсеке будет значительно ниже. Поэтому электросхема автомобильного устройства дополняется датчиком температуры воздуха окружающей среды. Этот регулятор позволяет не допустить включения климатизера, если температура воздуха на улице составляет меньше -5 градусов.

Какие основные комплектующие входят в устройство автомобильного кондиционера:

1. Главная комплектующая — компрессор. Этот компонент предназначен для сжатия хладагента и распространения его по системе.
2. ТРВ-клапан (терморегулирующий вентиль). ТРВ клапан — это элемент, необходимый для регулировки перегрева пара. Выход из строя ТРВ-клапана может стать причиной более серьезных проблем.
3. Ниппель — устройство, в основе которого лежит золотник. Работа такого ниппеля-золотника в целом схожа с работой обычного ниппеля. Ниппель-золотник — это механизм, предназначенный для направления потока расходного материала в результате смещения подвижных элементов. Если золотник ниппель выходит из строя, герметичность системы можно поставить под угрозу. Поэтому диагностике золотника всегда необходимо уделять должное внимание при эксплуатации. Как правило, при обнаружении утечек в первую очередь проверяется золотник. Если золотник уже отработал свой срок службы, потребуется его замена. Золотники относятся к расходным материалам. Купить золотник — не проблема, такие компоненты продаются в любом авто-магазине.
4. Муфта — механизм, монтирующийся спереди компрессора. Устройство муфты состоит из специальной катушки, вала, а также прижимной пластины. Следует учитывать, что прижимная пластина муфты соединяется со шкивом компрессора, а сам вал и катушка монтируются на внешней стороне. Катушка муфты создает магнитное поле при подаче напряжения.
5. В качестве соединительных элементов выступает набор фитингов или переходников. Фитинги или переходники, которые идут в наборе — это резьбовые компоненты, по которым перемещается расходный материал. В целом фитинги-переходники — это достаточно надежные устройства. Но при утечке также следует проверять набор переходников-фитингов на предмет хорошего соединения. Если соединение в фитингах-переходниках будет плохим, то вероятность того, что автомобильный кондиционер будет плохо дуть, очень велика. Набор фитингов-переходников продается в любом тематическом автомагазине. Поэтому при выходе из строя переходников просто покупается набор.
6. Кроме переходников и прочих комплектующих в устройстве автомобильного климатизера есть конденсатор. Конденсатор или радиатор — это специальный теплообменник, предназначенный для преобразования газообразного хладагента в жидкое состояние. Конденсатор также выделяет все тепло воздуха в окружающую среду. Пары охлаждающего материала после обработки конденсатором выходят в верхнюю часть. От конденсатора эти пары уходят по трубкам, после чего отдают им свое тепло. В верхней части конденсатора всегда проходит пар, а в нижней — жидкий расходный материал. Если в жидкости низкое давление, то после того, как она попала в конденсатор, материал пойдет в испаритель. Конструкций конденсаторов множество, здесь все зависит от автомобиля. Но обычно на автомобильные климатизеры устанавливаются ленточные или многопроточные конденсаторы (автор видео — Александр Калинин).

Как мы получаем холод?

Как работает кондиционер в автомобиле? В целом принцип работы автомобильного устройства сопоставим с работой обычного холодильника. Хотя само устройство этих агрегатов немного разное. Схема кондиционера представляет собой полностью герметичную систему с муфтой, ниппелем-золотником, ТРВ-клапаном, переходниками, набором фитингов, конденсатором, прочими комплектующими и расходными материалами.

В качестве расходных материалов выступают фреон и специальное масло, находящиеся в расширительных бачках. Это масло растворяется во фреоне и в целом оно отлично работает при низких температурах. Данный расходный материал в расширительном бачке необходим для смазки компрессора и системы кондиционирования в целом.

Принцип работы автомобильного кондиционера

В целом заполнить систему можно и газом пропаном, но это очень опасно с точки зрения безопасности. Для нормального функционирования систем кондиционирования были разработаны специальные хлоросодержащие материалы. Кроме того, что они полностью безопасны, такие соединения обладают всеми нужными характеристиками. Пусть в работе систем от разных производителей есть определенные различия, в целом схема функционирования идентичная. Рассмотрим самый распространенный пример.

При включении системы в первую очередь активируется муфта с прижимным шкивом. Вал, соединенный с прижимным шкивом, начинает работу в результате воздействия ремня, который при выключенной системе работает вхолостую. Также начинает работу и компрессор, предназначенный для сжатия фреона и перегона его по шлангам к радиатору, где он охлаждается.

Охлаждению воздуха также способствует вентилятор, начинающим свою работу вместе с компрессором. Когда авто в движении, устройство также обдувается набегающим воздухом. В результате охлаждения расходный материал в расширительном бачке конденсируется и поступает в ресивер в жидком состоянии. Затем материал проходит процедуру фильтрации, от чего далее по комплектующим он поступает уже в очищенном состоянии, без пыли и грязи.

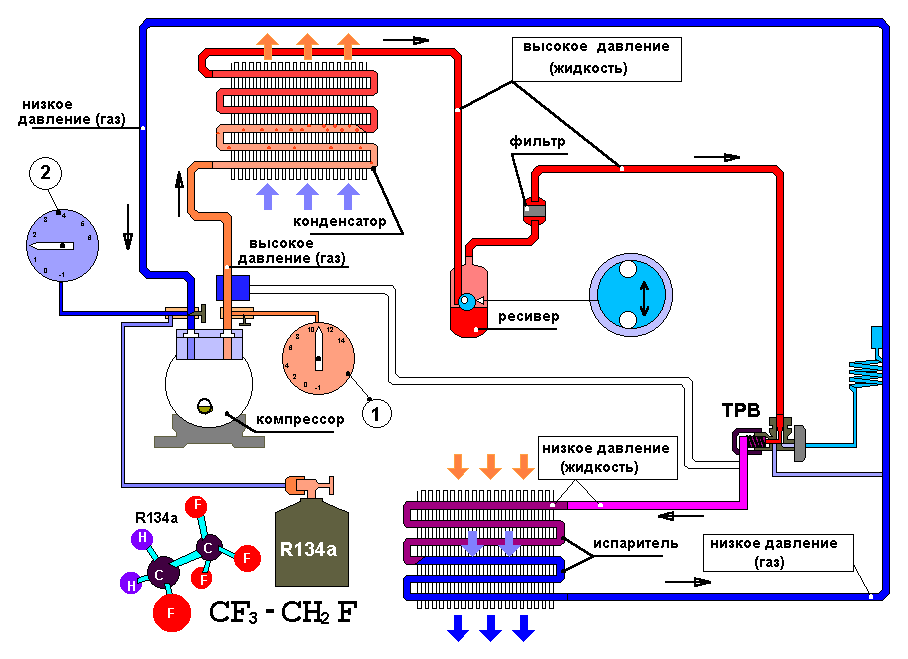

Схема работы устройства в машине

В итоге после очистки фреон поступает в салон транспортного средства для охлаждения температуры воздуха. Но перед этим ему необходимо пройти еще через один элемент — ТРВ-клапан. ТРВ-клапан монтируется на магистрали, по которой расходный материал попадает в испаритель. В том случае, если в испарителе достаточно фреона, ТРВ-клапан закроется. Когда из испарителя начнет выходить слишком горячий пар, то ТРВ-клапан будет открываться таким образом, чтобы установка клапана в плане температуры воздуха не была нарушена.

То есть ТРВ-клапан представляет собой автоматически регулирующуюся заслонку. В целом ТРВ-клапан можно сравнить с соплом аэрозольного баллона. После прохождения через этот элемент расходный материал преобразуется в газообразное состояние в результате кипения. Материал охлаждает испаритель, а благодаря работе вентилятора холодный воздух поступает в салон. После прохождения через устройство испарителя, фреон опять поступает в компрессор (автор видео — Олег Дендеберя).

Следует также отметить, что за функционированием всех комплектующих следят различные регуляторы, их число может изменяться в зависимости от модели климатизера. К примеру, на осушителе установлен регулятор, предназначенный для включения второй скорости вентилятора. При маленьком охлаждении конденсатора давление в шлангах увеличивается, при этом расходный материал уже не конденсируется. Регулятор начинает включаться в результате того, что он реагирует на изменения давления в трубках. Еще один датчик предназначен для выключения компрессора при необходимости.

Возможные капризы устройства автокондиционера

Устройство любой системы кондиционирования — герметичное. Уплотнительные кольца для автокондиционера обычно работают надежно, но при этом в системе в любом случае происходит диффузия газа. Соответственно, время от времени (минимум один раз в 4-5 лет) устройство нужно заправлять. Но этот показатель в целом определяется состоянием транспортного средства, а также различными специфическими особенностями. В частности, речь идет о комплектующих.

Если у вас возникнет необходимость очистки системы, то перед тем, как заняться этим процессом, необходимо будет избавиться от влаги и воздуха, присутствующих в системе. Для этого проводится процедура вакуумирования. Она позволит избавиться от всех примесей, а также грязи. Вывод воздуха производится при помощи насоса (автор видео — Сергей Иванов).

Электрическая схема кондиционера также обычно работает без проблем. Но если вы столкнулись с проблемой неработающего климатизера, то в первую очередь желательно проверить работоспособность предохранителей и реле. При выходе из строя некоторых элементов возможны перебои в работе климатизера.

Во время заправки автокондиционера в систему также необходимо добавлять специальное масло. В том случае, если все элементы системы работают нормально, при этом уровень давления в норме, но кондиционер не холодит, нужно обратить внимание на осушитель. При выходе из строя этого компонента нормальная работа системы будет невозможна. Следует отметить, что это устройство является съемным, поэтому при необходимости его всегда можно демонтировать и без проблем заменить на новое.

Основы обслуживания

Обслуживание автомобильного кондиционера

Как показывает практика, чаще всего из строя выходит теплообменник, который расположен рядом с радиатором мотора. Обычно он находится под давлением, составляющим 20 атмосфер, от чего регулярно подвержен воздействию пыли и грязи, которая попадает на устройство при движении авто. В результате воздействия вибраций и коррозии, а также различных внешних повреждений, на теплообменнике возникают микротрещины, со временем приводящие к утечке расходного материала.

 Загрузка …

Кроме того, нередко из строя выходит и компрессор. Для того, чтобы увеличить ресурс эксплуатации системы в целом и всех отдельных ее комплектующих в частности, необходимо поддерживать чистоту моторного отсека. Конденсор следует регулярно очищать от скопившейся грязи и особенно соляных отложений, которые обычно собираются там весной. Как показывает практика, именно по причине загрязнения этого устройства в работе системы возникают проблемы.

Во время очистки моторного отсека следует проверять, насколько герметично и надежно установлены трубки, по которым проходит фреон. Если один из патрубков начинает вибрировать, а это будет видно, то его следует закрепить. В плане подготовки системы к лету — также нет ничего сложного или специфического. Желательно проверить работу устройства за несколько дней до начала сезона и при выявлении каких-либо неисправностей обратиться за помощью к профессионалам.

Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

Полезная информация для любого владельца автомобиля с кондиционером представлена на видео (автор видео — LORIC).

Что такое система кондиционирования воздуха? Диаграмма, приложения

Привет, в этой статье мы собираемся узнать о системе кондиционирования воздуха. Кондиционирование воздуха является очень важной частью системы HVAC. Система HVAC состоит из отопления, вентиляции и кондиционирования воздуха. Система кондиционирования также состоит из очень многих частей. В этой статье мы также видим базовую схему системы кондиционирования воздуха, чтобы легко понять принцип ее работы.

Что такое система кондиционирования воздуха?

Система кондиционирования воздуха — это процесс, позволяющий сделать определенное место комфортным, поддерживая температуру, влажность и чистоту воздуха в определенных пределах. Система кондиционирования воздуха в основном охлаждала пространство, удаляя из него существующее тепло. Этот процесс в основном используется для создания комфортного пространства для людей, животных или растений, а также машин или оборудования. Система кондиционирования – не простой процесс. За системой кондиционирования воздуха стоит множество механизмов и законов. Проще говоря, вы можете понять, что он отводит тепло из космоса, обменивая воздух. Да, он выводит горячий воздух из помещения и наполняет его прохладным воздухом.

Основные задачи системы кондиционирования воздуха,

1. Поддержание температуры
2. Поддержание влажности
3. Поддержание чистоты воздуха

Основные части системы кондиционирования воздуха влажность и чистота воздуха. Итак, механизм охлаждения является важной частью системы кондиционирования воздуха, помогающей снизить температуру.

Еще одной важной частью является испарительная система. Система испарения помогает удалять лишние частицы воды или влагу из воздуха в помещении, чтобы контролировать влажность.

Последнее — очистка воздуха. Таким образом, система фильтрации воздуха является очень важной частью системы кондиционирования воздуха. Это помогает уменьшить частицы пыли, загрязненные частицы из воздуха в помещении.

Читайте также:

Как работает система кондиционирования воздуха? Принцип работы

На самом деле, существуют разные типы систем кондиционирования воздуха, и все они работают по разным принципам. Так или иначе, здесь мы обсудим обычный метод кондиционирования воздуха.

Система кондиционирования воздуха работает по принципу закона термодинамики и использует систему охлаждения с компрессией пара. Как правило, система кондиционирования воздуха состоит из змеевика конденсатора, змеевика испарителя и компрессора. Все они связаны в замкнутую систему трубопроводом. И этот трубопровод заполнен сжатым хладагентом. Когда компрессор работает, хладагент течет непрерывно.

Основной функцией змеевика испарителя является извлечение тепла из воздуха в помещении и передача его хладагенту. Также он удаляет частицы воды из воздуха и сливает их через сливную линию. Основной функцией змеевика конденсатора является извлечение тепла из хладагента и передача его наружному воздуху. Таким образом, тепло из помещения отводится к наружному воздуху, а внутреннее пространство охлаждается. Система кондиционирования воздуха также имеет охлаждающие вентиляторы для циркуляции воздушного потока и воздушные фильтры для удаления частиц пыли из воздуха.

Схема системы кондиционирования воздуха

Здесь вы можете увидеть схему системы кондиционирования воздуха.

Из этой схемы вы можете легко понять принцип работы системы кондиционирования воздуха. Здесь вы можете видеть, что змеевик испарителя размещается внутри или внутри помещения, а змеевик конденсатора размещается снаружи или снаружи помещения.

Области применения Системы кондиционирования воздуха

Системы кондиционирования воздуха применяются везде, от дома до офиса, автомобилей, торговых центров, театров и т. д.

Как правило, сплит-кондиционеры и оконные кондиционеры используются в наших домах, небольших офисах и т. д.

Канальные кондиционеры, кондиционеры с переменным объемом хладагента или кондиционеры VRV используются в больших офисах, торговых центрах и т. д.

Центральный кондиционер Система кондиционирования, включающая чиллер, тепловой насос, центральные кондиционеры, используется в крупных промышленных целях для производственных или массовых производственных систем.

Читайте также:

• Что такое система вентиляции и кондиционирования? Его необходимость, важность и требования
• Что такое TFA в HVAC? Использование, преимущества, блок-схема
• Что такое AHU в HVAC? Использование, Преимущество, Диаграмма

Благодарим Вас за посещение веб-сайта. продолжайте посещать для получения дополнительных обновлений.

Блок-схема — автомобильная система ОВКВ | Блок-схемы | Создайте блок-схему

«Автомобильные системы кондиционирования воздуха охлаждают пассажиров в жаркую погоду и стали широко использоваться с конца двадцатого века. Кондиционеры потребляют значительную мощность; с другой стороны, сопротивление автомобиля с закрытыми окнами меньше, чем если бы окна были открыты для охлаждения пассажиров за счет испарения. Было много споров о влиянии кондиционирования воздуха на топливную экономичность транспортного средства.При расчете необходимо учитывать такие факторы, как сопротивление ветру, аэродинамика, мощность и вес двигателя. поиск истинной разницы между использованием системы кондиционирования воздуха и ее неиспользованием при оценке фактического расхода топлива. Другие факторы, влияющие на двигатель, и общее повышение температуры двигателя могут повлиять на систему охлаждения автомобиля». [Автомобильный кондиционер. Википедия]

Пример блок-схемы «Автомобильная система ОВКВ» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Блок-диаграммы» из раздела «Что такое диаграмма» в парке решений ConceptDraw.

Автомобильная система ОВКВ

Используемые решения

Что такое диаграмма
>

Блок-схемы

Решение для создания блок-диаграмм расширяет программное обеспечение ConceptDraw PRO шаблонами, образцами и библиотеками векторных трафаретов для рисования блок-схем.

Решение для создания блок-схем расширяет программное обеспечение ConceptDraw PRO шаблонами, образцами и библиотеками векторных трафаретов для создания блок-схем.

Создавайте блок-схемы, схемы электрических цепей, схемы и многое другое за считанные минуты с помощью ConceptDraw PRO.

Как должно работать программное обеспечение для построения диаграмм? Ответ — Быстро и легко.

«Дерево» — так работает режим рисования. Просто выберите объекты на чертеже и нажмите кнопку «Дерево» или «Цепочка», чтобы соединить их все одним щелчком мыши.

Ваша диаграмма выглядит профессионально, и на ее нанесение ушло совсем немного времени.
