Устройство лифта – конструкция, перечень и описание элементов

Классический лифт на электрической тяге состоит из нескольких конструктивных элементов. В комплексе они обеспечивают подъем и спуск пассажиров (или груза), открытие и закрытие дверей, а также отвечают за безопасность в штатных и нештатных режимах работы.

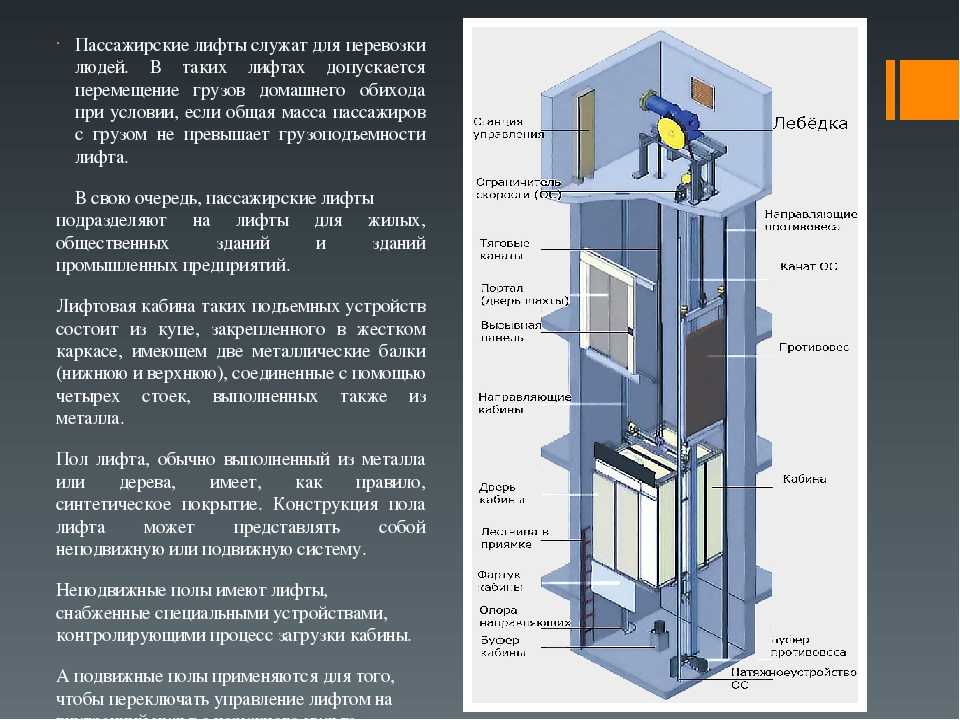

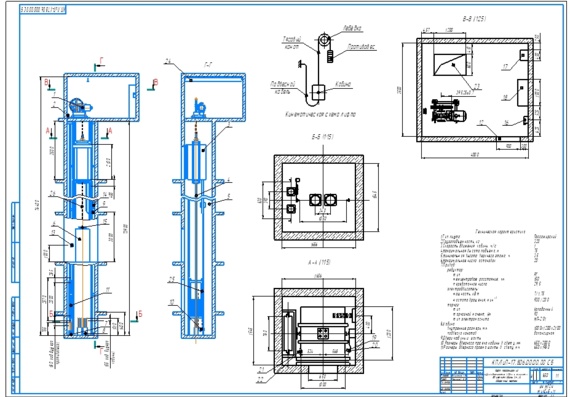

Общее устройство лифта:

  • кабина;
  • противовес;
  • подвеска;
  • лебедка;
  • контроллер;
  • ловители;
  • ограничитель скорости;
  • автоматика двери.

В зависимости от типа и класса установленного оборудования устройство лифта в жилом доме или ином здании может незначительно отличаться. Однако приведенные элементы являются обязательными, поэтому их стоит рассмотреть более подробно.

Кабина

Основной элемент лифта — его кабина. Она предназначена для размещения пассажиров или груза. Выполняется из самых различных материалов, в том числе из прозрачного ударопрочного стекла (панорамные или обзорные лифты в торговых центрах). Согласно правилам устройства лифтов кабина обязательно оснащается ограничителями скорости и ловителями.

Сама конструкция размещается в лифтовой шахте, оборудованной рельсовыми механизмами. Кабина крепится на сложной системе подвесных тросов, рассчитанных на нагрузку, многократно превышающую номинальную. Для фиксации кабины в вертикальном положении она оснащается башмаками, которые во время движения вверх или вниз скользят по установленным в шахте направляющим.

Важная часть лифтовой кабины — пульт управления. Он предназначен для подачи команд контроллеру, управляющему перемещениями между этажами здания. Пульт управления комплектуется клавишами выбора этажа, а также кнопкой аварийного вызова.

Противовес

Вторая важная часть устройства пассажирского лифта, а также грузовых разновидностей — противовес. Он представляет собой рамную конструкцию, заполненную бетонными блоками определенного веса. Подвешивается также, как и кабина лифта, через общую систему блоков. Его назначение — компенсация веса кабины. В некоторых конфигурациях противовес компенсирует не только массу кабины, но и часть веса груза, который перевозится на лифте.

Подвеска

В обычных лифтах на электрической тяге используется канатная подвеска на металлических тросах, рассчитанная на значительную нагрузку. Например, в некоторых конфигурациях кабина зафиксирована на четырех канатах, каждый из которых может выдерживать вес четырех таких же кабин. То есть подвеска в совокупности способна выдержать нагрузку, в 16 раз превышающую номинальную.

Лебедка

Этот элемент состоит из электродвигателя (обычно трехфазного), редукторного механизма и шкива для системы тросов. Лебедка устанавливается в машинном отсеке в верхней точке здания на специальной металлической раме. Ее назначение — перемещение лифтовой кабины и противовеса согласно командам контроллера.

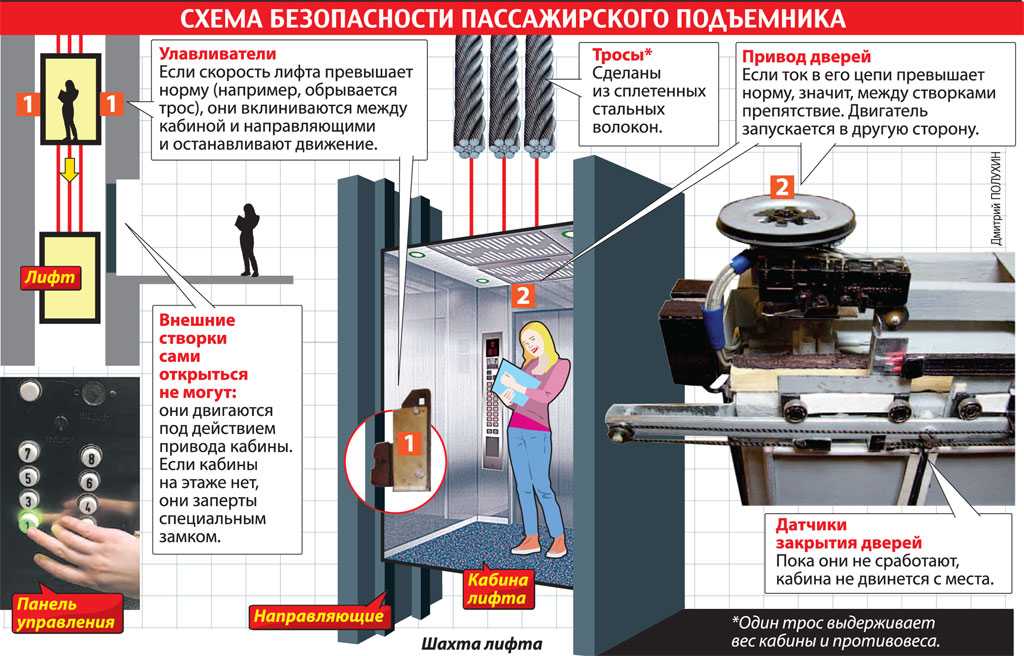

Ловители и ограничитель скорости

Эти механизмы устанавливаются непосредственно на кабине лифта. Их назначение — остановка кабины в случае обрыва канатных креплений или превышения установленной нормой скорости перемещения. Ловители взаимодействуют с ограничителем скорости.

Автоматика двери

В современных лифтах дверная автоматика отвечает за открытие и закрытие дверей кабины во время пребывания на уровне портала (проема на этажах). Помимо этого, подобные механизмы оснащаются системой безопасности, которая предотвращает закрывание двери при наличии каких-либо препятствий в дверном проеме. Самые современные конструкции оснащаются световыми датчиками, определяющими препятствие на расстоянии.

Контроллер

Один из основных элементов устройства пассажирского лифта, отвечающий за управление оборудованием. В этот блок поступает вся информация о работе систем, узлов и механизмов. Контроллер управляет работой лифта, позволяет проводить диагностику, выявлять и устранять неполадки.

Обратившись в нашу компанию, вы можете приобрести все необходимые запчасти для обслуживания лифтов как отечественных, так и ведущих зарубежных производителей. Мы гарантируем высокое качество поставляемой продукции. Обратитесь к нашим менеджерам, чтобы получить дополнительную информацию.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРОСХЕМЫ ЛИФТОВ

ГЛАВА 2 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИФТОВ



Выявление неисправностей в электрических схемах лифтов я причин,
вызвавших эти неисправности, возможно только при условии четкого знания
электросхем и свободного чтения их.

В электрических схемах лифтов различают следующие основные цепи:
силовые, управляющие непосредственно электроприводом, и цепи управления,
включающие электроаппараты.

В настоящей книге приведены принципиальные электрические схемы
управления пассажирскими лифтами наиболее распространенных типов.

При описании электрических схем приняты следующие допущения:

опускаются отдельные участки цепей в тех случаях, если они уже
рассматривались;

в обозначениях н. з. (нормально закрытый) или н. о (нормально открытый)
слово контакт опускают;

при срабатывании (включении) реле или контактора замыкаются их и. о.
контакты и размыкаются н. з. При отпускании якоря реле или контактора
(выключении), наоборот, размыкаются н. о. и замыкаются н. з. контакты;

реле времени при отключении катушки от источника питания отпускают свой
якорь, предварительно отработав выдержку времени. Н. з. контакты таких
реле замыкаются, а н. о. размыкаются по истечении установленной выдержки
времени. Выдержка времени может регулироваться в заданных пределах;

реле, катушки которых шунтированы последовательно соединенными
сопротивлением и емкостью, отпускают свой якорь при отключении катушки
от источника питания после отработки выдержки времени. Выдержка времени
зависит от параметров шунтирующей цепи, катушки реле и регулировке не
подлежит;

для кнопок с удерживающими электромагнитами в описании под выражением
«Кнопка залипает» следует понимать «Кнопка удерживается во включенном
положении»;

попутными считают остановки, которые делают кабины при ее движении к
ранее заданному этажу.

В табл. 2.1, 2.2 приведены буквенные и графические обозначения в
электрических схемах.



Таблица 2.1

Перечень элементов электросхем, их обозначение, назначение н
местонахождение


Обозначение


схемы


Н «именование


Ничначение


Место­


нахождение




дз


Блок-контакт замка
две- ри


Контролирует
запирание замка двери шахты


Шахта



В КВ


Конечный включатель
переподъема


Выключает цепь
управ­ления при прохожде­нии кабиной уровня точной остановки
верх­него этажа свыше 150 мм


То же



вкн


Конечный
выключатель перепуска


Выключает цепь
управле­ния при прохождении кабины уровня точной остановки
нижней этажной площадки свыше 150 мм


»



ДС


Датчик селекции


Контроль положения
кабины в шахте, вы­бор направления и по­дачи импульса на
за­медление


»



эп


Этажный
переключа­тель


Контроль положения
ка­бины, выбор направле­ния и подачи импульса на замедление


»



вп


Выключатель цепи
уп­равления


Выключение цепи
управ­ления при работах в приямке


Приямок


шахты



КНУ


Контакт натяжного
устройства


Отключение цепи
управ­ления при ослаблении или обрыве каната ог­раничителя
скорости


То же



звп


Звонок вызова
обслу­живающего персонала


Вызов
обслуживающего персонала


»



2АД


Трехфазный
асинхрон­ный электродвига­тель привода дверей, с
короткозамкнутым ротором


Для привода
открытия и закрьпия дверей


Кабина




дто


Датчик точной
останов­ки


Дает импульс на
останов­ку кабины при прохо­ждении его на малой скорости мимо
шунта расположенного в шах-
те


То же




кл


Контакт ловителей


Отключает цепь
управле­ния при срабатывании ловителей



9



СП
к


Контакт слабины
подъ­емных канатов


Предотвращение
воз­можности работы лиф­та, если один или не­сколько канатов
недо­пустимо ослабли или оборвались


»



49








Обозначение


схемы


Наименование


Назначение


Место- н а хождение



«Стоп»


Кнопка «Стоп»


Остановка кабины из
ее купе


Кабина



дк


Блокировочный
кон­такт дверей кабины


Контроль закрытия
кя- бинных дверей


То же



1ПК—4ПК


Подпольные контакты


Контролируют
нахожде­ние пассажира в каби­не


а



в ко


Выключатель
конеч­ный открытия дверей


Отключение
приводного двигателя прииода две­рей в момент их полно­го
открытия


»



В КЗ


Выключатель
конечный закрытия дверей


Отключение
двигателя привода дверей в мо­мент их полного за­крытия


•



ВКР


МП


Выключатель
конеч­ный реверса дверей


При защемлении
пасса­жира дверями в момент их закрытия, отклю­чает реле ЗД и
вклю­чает реле ОД


а



КТО


Контакт точной
оста­новки


Удержание во
включен­ном состоянии контак­торов В или Н, при переключении
элек­тродвигателя с боль­шой на малую скорость и для остановки
каби­ны иа уровне точной остановки


и



КОГ-90


Контакт
ограничителя грузоподъемности


Исключает остановки
ка­бины по попутным вы­зовам при полной ее загрузке





ког-но


Контакт
ограничителя грузоподъемности


Исключает закрытие
две­рей и пуск лифта при перегрузке кабины


I



ШРР


ШРН


Штепсельные разъемы
режимов работ


Перевод лифта

g
режим
ревизии или нормаль­ной работы


»



«Подъем»


«Спуск»


Кнопки
двухкнопочно­го поста управления


Управление лифтом с
крыши кабины в режи­ме ревизии


д



кп


Кнопки приказа


Регистрация
приказа, закрытия дверей и пус­ка лифта из купе каби­ны


Я



сдп


Сопротивление
добавоч­ное


Снижение рабочего
тока иа катушке электро­магнита кнопки КП


»






Обозначение


схемы


Наименование


Назначение


Место­


нахождение



ЛОГ


Световой сигнал
«Лифт перегружен»


Загорается в случае
пе­регрузки кабины при нажатии кнопки при­каза


Кабина



ок


Лампа освещения
ка­бины


Включается при
откры­тии двери шахты или нахождении пассажи­ра в кабине


То же



АО


Лампа аварийного
ос­вещения


Обеспечивает
необходи­мую освещенность в купе кабины при вы­ключении лампы ОК


»



КВП


Кнопка вызова
обслу­живающего персона­ла


Включение
электриче­ского звонка ЗВП


>



ШРК


Штепсельная розетка
кабины


Подключение
электроин­струмента


S



ВК


Выключатель цепи
уп­равлении


Отключение цепи
управ­ления с первого этажа


Лестничная площадка
пер* вого этажа



ПРР


Переключатель
режима работ


Перевод лифта в
погру­зочный режим


То же



вкл.


откл.


Кнопка включения и
от­ключения


Включение и
отключе­ние лифта с первого этажа


>



ЛП


Световой указатель
о местонахождении ка­бины




»



КВ,
квв, квн


Кнопка вызова


Вызов кабины и
откры­тие дверей при нахо­ждении кабины иа том же этаже, где
нажата кнопка





СВД


Сопротивление
добавоч­ное


Снижение рабочего
то­ка иа катушке электро­магнита кнопки КВ


»



ЛЗ


Лампы «Занято»


Включаютси при
движе­нии кабины, при от­крытии двери шахты и нахождении
пассажи­ра в кабине





сВверх»


(Вниз»


Световые сигналы
«Вверх» и «Вниз»


Указывают
направле­ние движения кабины


*




Таблице 2. 2

Условные графические обозначения в электрических схемах в соответствии с
действующими государственными стандартами
