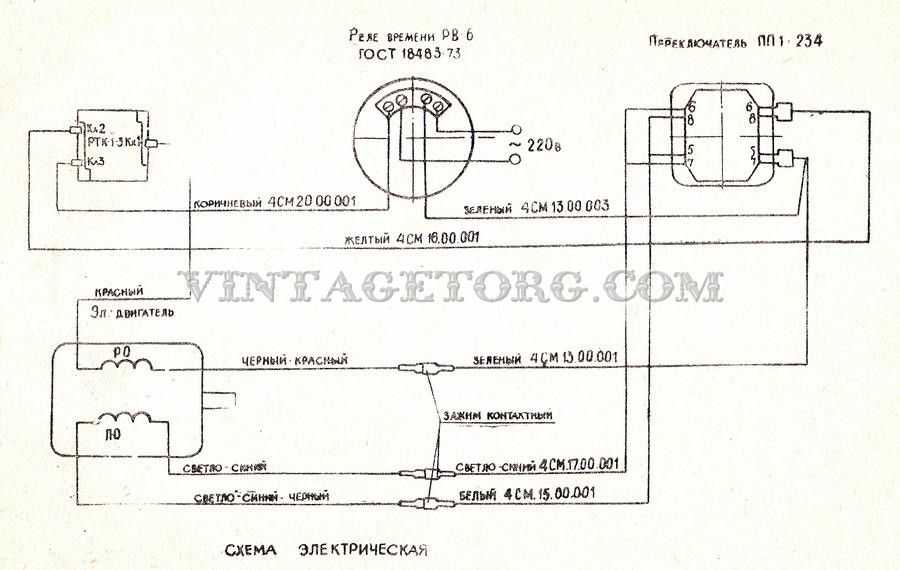

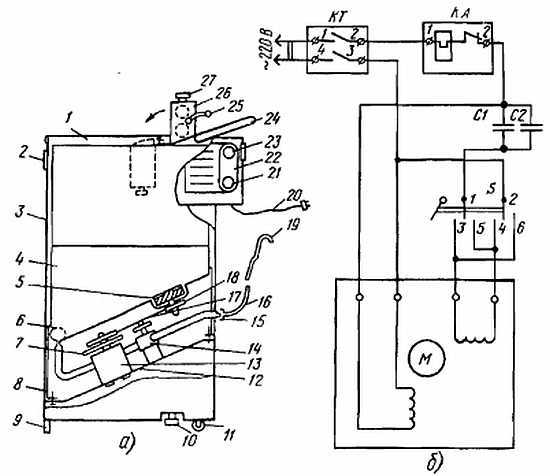

Стиральная машина волга 7 схема электрическая: Стиральная машина «Волга-7»

Содержание

Не включается стиральная машина LG: причины и решения — журнал LG MAGAZINE Россия

Почему не включается стиральная машина LG? Рассмотрим причины, из-за которых не работает кнопка пуск, и способы их устранения.

Стиральная машина стала незаменимой помощницей в домашнем хозяйстве. И тем неприятнее сюрприз, когда машинка неожиданно выходит из строя и перестает включаться. Не стоит сразу готовиться к покупке новой. Сначала необходимо выяснить возможные причины, почему не включается стиральная машина LG и попытаться их исправить. Причин может быть много и некоторые можно исправить самостоятельно, а некоторые только с помощью специалиста из сервисного центра LG.

Приведем общий список, в чем может быть причина, по которой возникла проблема с включением, а потом рассмотрим каждый пункт подробно:

Отсутствие электричества.
Неисправна кнопка, отвечающая за включение.
Вышел из строя фильтр помех.
Поломка модуля управления.
Нарушена работа электрической проводки внутри прибора.
Неисправен блокировщик двери.

Как видно, причин, влияющих на исправную работу стиральных машин, несколько. Необходимо проверить прибор и сопутствующие узлы, установить точную причину, чтобы в последующем помеха была устранена. Будем следовать по порядку.

Самая распространенная ситуация, при которой стиральная машинка LG не включается, – отсутствие электричества. И привести к этому могут несколько событий:

В доме отключили электричество. Стоит убедиться, что электричество в квартире есть и его не отключили незаметно для вас. Также необходимо проверить, не сработало ли устройство защитного отключения из-за возникшей перегрузки в сети или короткого замыкания.
Если электричество в квартире есть, проверяем, подключена ли стиральная машинка лджи, а именно: насколько хорошо вилка вставлена в розетку.
Если стиральная машинка лджи подключена к электрической сети, проверяем розетку. Внешне розетка должна быть без опаленных участков, из нее не должно пахнуть гарью и не должен идти дым. Далее подключаем к ней любой другой исправный электрический прибор, например, фен: если он работает, значит, проблема не в розетке. Если стиральная машина работает через удлинитель, то таким же способом необходимо проверить его исправность.
Далее проверяем сетевой шнур стиральной машины. Шнур должен быть ровным, без заломов и изгибов. И из него не должны торчать оголенные провода. Если шнур перетерся, то потребуется его замена.

Ряд проблем можно решить, только обратившись к специалистам из сервисного центра LG, так как потребуется частично разобрать прибор.

Неисправность кнопки включения является одной из наиболее простых проблем в устранении. У большинства стиральных машин с прямым приводом после подключения к розетке питание поступает на кнопку включения/выключения. Проверить работает или не работает кнопка включения можно с помощью мультиметра. Если кнопка исправна, то мультиметр издаст характерный звук. Кнопка могла запасть или могли отойти контакты. Если же кнопка неисправна, потребуется ее замена.

Проблема может крыться и в неисправном фильтре помех. Фильтр помех гасит электромагнитные волны, исходящие от стиральных машин, у которых прямой привод, чтобы не мешать работе других бытовых приборов. Если фильтр неисправен, то он перестает пропускать электрический ток по сети и стиральный агрегат не включается. Это легко проверяется наличием напряжения на входе и выходе. Если напряжение отсутствует на выходе, но есть на входе, то значит фильтр помех неисправен и требуется его замена.

В случае поломки модуля управления потребуется диагностика и ремонт, а, возможно, и замена модуля. С этой сложной задачей справится только специалист.

Если после включения на панели стиральной машины LG все индикаторы дружно загораются и так же тухнут, либо мигают в хаотичном порядке, значит, проблема в неисправной проводке. Для ее устранения мастер «прозванивает» все участки электрической цепи, находит неисправный и меняет его.

Могут возникнуть ситуации, при которых стиральная машина LG включается, но не запускает выбранный режим. Необходимо проверить, не высветился ли какой-либо код ошибки на панели. Если высветился код dE, то следует устранить неисправность блокировщика двери. Первым делом следует проверить, плотно ли закрыта дверца стиральной машины и что ничего не мешает ее плотному прилеганию (могли выпасть при стирке монеты или ключи и застрять между дверцей и манжетой). Проверьте дверную ручку на повреждения или износ. Обратите внимание на язычок (крючок), он должен пружинить и не западать. Очистите его от возможных засорений. Если данные действия не помогли, потребуется замена устройства блокировки.

Для поддержания стиральной машины LG в рабочем состоянии, необходимо соблюдать условия эксплуатации:

Для стиральной машины должна быть предусмотрена отдельная розетка.
Стиральная машинка должна быть установлена ровно и должна иметь заземление.
Если в доме наблюдаются частые скачки напряжения, то следует подключить к стиральной машине стабилизатор. В противном случае может перегореть модуль управления либо повредиться проводка.
Нельзя допускать попадания воды на различные узлы устройства.
Кнопку включения необходимо нажимать плавно, не применяя силу.
Прибор и его проводку следует беречь от домашних животных и грызунов.
Стиральная машинка лджи должна стоять в помещении с хорошей вентиляцией, чтобы ей не вредили коррозийные процессы.
При закладке белья проверяйте, что оно разложено равномерно, не возникает перегруза и все посторонние предметы вынуты из карманов.

Обращаем внимание, что если для возобновления работы стиральной машины LG требуется ее частичный разбор, необходимо обратиться в сервисный центр LG.

Читайте так же «Вопросы и ответы»

Подключение шнура питания и проверка

История создания стиральной машины

Автоматическая стиральная машина по праву считают одним из самых лучших достижений и технических разработок. Сегодня она желанна в каждой семье. Людям нравится данная бытовая техника, которая максимально облегчает процесс стирки. К ее преимуществам относится экономия не только времени, но и сил. А началась история стиральной машинки, оснащенной электрическим приводом уже давно.

Создание первой стиральной машины

Раньше у женщин уходило полдня на стирку, а если семья большая, то процесс мог растянуться и на целый день. Создателем первой стиральной машины считается Джеймс Кинг из Америки, который запатентовал свое изобретение в 1851 году. По форме она сильно напоминала свой современный аналог, но при этом она имела существенное отличие – ручной привод. Если вам потребуется ремонт стиральной машины на дому, обратитесь в нашу фирму, мастера компании произведут его максимально быстро и качественно.

С появлением первой стиральной машинки было придумано много подобных изобретений. Некоторые не являлись полноценными рабочими механизмами. Среди них встречались и такие приспособления, которые были достойны внимания. Например:американец из Калифорнии разработал устройство, которое одновременно могло стирать сразу от 10 до 15 рубашек или маек. Правда, требовалось запрячь в нее 10 мулов, но зато сам человек никаких усилий не прилагал.

Чтобы постирать белье таким образом, нужно было заплатить изобретателю определенную денежную сумму. Так появилась первая в мире прачечная общественного назначения. Никакой особенный уход не требовался. Достаточно было вовремя кормить мулов.

Нельзя не упомянуть о необычном американском музее. Он находится в г. Итон в штате Колорадо. Владелец музея, которого зовут Ли Максвелл долгие годы собирал стиральные машины, выпущенные в начале 20 века. В коллекции насчитывается 600 приборов. Большинство удалось восстановить и привести в рабочее состояние.

Первая стиральная машина, серийного производства

Изобретатель Уильям Блэкстоун был первым человеком, который наладил серийное производство стиральных машин. Первую конструкцию он подарил жене на день рождения. А после этого он начал продавать стиральные машинки по цене 2,5 $ за единицу. Промышленное редприятие, которое было основано Блэкстоуном, продолжает функционировать и сегодня, радуя потребителей своими товарами.

Стиральные машины, имеющие в своей конструкции мотор

Настоящим прорывом вперед стало использование в стиральных машинах мотора. Сначала использовался двигатель внутреннего сгорания, а затем электрический двигатель.

В Европе стиральные машины появились на рынке бытовой техники в 1900 году. Впервые их производство здесь было налажено в Германии. Стиральная машина постоянно усовершенствовалась, и в 1908 году изобретателям удалось сконструировать стиральную машинку с электрическим приводом, благодаря применению новейших технологий. Изобретатель машины «Thor»Алва Фишер известен истории как создатель электробытового прибора нового поколения с электрическим приводом.

Создание первых автоматических стиральных машин

Механизация привела к тому, что профессия прачки стала ненужной. Когда в начале 20 века стиральные машины появились на рынке, то скоро многие семьи уже смогли приобрести эту чудо-технику в дом. Общественные прачечные стали повсеместно закрываться, так как их услуги перестали пользоваться спросом. Кроме того, за бумом на стиральные машины последовали массовые увольнения или сокращение штата домашней прислуги. Механизация труда с доступной ценой смогла быстро вытеснить человеческий труд. Первая стиральная машина автомат появилась в 1947 году. В ее изобретении участвовали сразу 2 американские компании: BendixCorporation, GeneralElectric.

Их продукты появились на рынке почти одновременно. В течение последующего десятилетия подавляющее большинство фирм, занимающихся производством стиральных машин, также представили автоматические модели бытовой техники.

В 20 веке производство продолжает модернизироваться и расширяться. К 1920 году в США насчитывалось приблизительно 1.400 компаний, которые производили популярную продукцию. Нужно отметить, что многие при этом заботились лишь о том, чтобы стиральные машины выполняли только свои основные функции. Детали и приводы нередко оставались открытыми. Никакой гарантии безопасности такие производители предоставить своим потребителям не могли. В то время настоящий революционный переворот совершила никому не известная компания под названием Whirpool.

Грамотные дизайнер, нанятые в штат, закрывают стиральную машинку при помощи пластиковых накладок. Им удается снизить шумность. Цветовая гамма была расширена. Страшный неуклюжий аппарат канул в небытие. Его сменил довольно стильный электрический бытовой прибор. Вскоре примеру компании Whirpool последовали и конкурирующие фирмы: теперь усовершенствование машинки касалось не только ее технической стороны, но и привлекательности внешнего вида.

Первая советская стиральная машина автомат

«Волга 10″

Это творение появилось в далеком 1975 году. Стиральной машине дали название «Волга 10». Ее собирали на заводе им. В.И.Чапаева в Чебоксарах. Однако прибор сняли с производства в 1977 году, так как в квартирах не было электроразводки требующейся для работы машинки мощности.

Гораздо удачливее оказалась другая модель под названием «Вятка-автомат-12», датой выпуска которой считается 21/02 – 1981 года. Машиностроительный завод в городе Кирове выкупил лицензию у европейской компании Мерлони Проджети (Италия). Сегодня эта фирма известна потребителям во всем мире как Indesit. Прибор оснастили итальянским оборудованием и новым корпусом. Модель являлась копией стиральной машинки Аристон.

Краткий экскурс в историю последних двух столетий

XX век

20-е годы – эмалированные стальные баки приходят на смену бакам из дерева, обитым листовой медью.

30-е годы – стиральные машины оснащаются механическими таймерами и сливными насосами с электромотором.

40-е годы – создается специальное программное устройство для стиральных машин. Выпускается первая стиральная машина автомат в США.

50-е годы – появляются машины с функцией центрифугирования. Первая стиральная машина автомат выпускается в Европе.

70-е годы – создается стиральная машина с микропроцессорной системой управления.

90-е годы – разрабатываются машины, которые работают по принципам FuzzyLogic, что позволяет значительно расширить возможности бытовой техники и реализовать большое количество программ для стирки.

ХХI век

Начало 21 века – стало возможным интегрировать стиральные машины во внутриквартирную сеть бытовой техники «интеллектуального дома». Чтобы управлять приборами, достаточно иметь доступ в интернет.

Процесс стирки под наблюдением электроники

Машинная логика, ограниченная вариантами «вкл.», «выкл.», «да» или «нет», была вытеснена в 21 веке размытой логикой FuzzyLogic. Здесь полученные данные о состоянии воды и загрязнениях приводятся в соответствие с многочисленными вариантами действий элементов бытовой техники как механических, так и электрических. Если раньше у потребителя, предпочитающего отечественный товар, выбор был небольшой: модель «Вятки» с 12 программами или с 16, то на сегодняшний день ситуация изменилась. Пользователям предлагается много разнообразных опций, которые можно вводить самостоятельно. Поэтому число программ исчисляется сотнями, и эта цифра не отображается в паспорте машины.

Система управления на основе микропроцессора делает эксплуатацию стиральной машины простой и удобной. Если вы счастливый обладатель прибора, оснащенного системой управления «6 чувство» нужно просто установить селектор по типу ткани, и он сможет прочитать на экране все данные, которые подходят: температуру для стирки, скорость, с которой будет вращаться при отжиме барабан, а также рассчитанное машиной время для стирки. При необходимости всегда можно войти в меню, чтобы откорректировать предложенные вам параметры.

Электронный интеллект UseLogic®,использующийся в стиральных машинках последнего поколения, способен проанализировать, скорректировать и оптимизировать процесс стирки. Сенсоры делают возможным диалоговое общение между людьми и электрическими бытовыми приборами. Своевременное внесение изменений в программу способствует достижению превосходных результатов. При этом практически исключается появление нештатных ситуаций.

Работа с машиной похожа на общение с компьютером. Если требуется, то без труда можно перейти с дисплея в специальную программу FuzzyWizard («Помощник”), подбирающий оптимальный режим работы и самую подходящую дополнительную функцию.

Сенсор ClearWater, определив степень загрязненности у воды, может активировать повторное полоскание белья. Данная функция особенно важна, если у людей повышенная чувствительность к моющим средствам. Оптический сенсор после выявления в воде остатков грязи или средств для стирки, накипи и т.д., определяет сколько еще потребуется полосканий, чтобы их устранить (стиральная машинка может выполнять максимально 3 полоскания дополнительно). Эта опция возможна с программами «Бережная стирка», «Хлопок», «Синтетика» и др., кроме «Ручная стирка» и «Шерсть».

А у стиральной машины последнего выпуска Gorenje в наличии имеется еще один сенсор, определяющий избыточное пенообразование. Пена в чрезмерном количестве ухудшит результат стирки. Кроме того, если она достигнет Электрических деталей прибора, то может произойти короткое замыкание. Как только от сенсора поступает сигнал о большом количестве пены, машина понижает уровень пены автоматически, пока он не станет нормальным.

Однако не стоит полагаться только на сенсоры. Даже самая умная стиральная машина нуждается в контроле с вашей стороны. Чтобы ваша высокотехнологичная техника служила вам долго, необходимо использовать только специальные стиральные средства и строго следовать инструкциям от фирмы-изготовителя. Обязательно учитывайте следующие параметры: жесткость воды, масса белья, степень его загрязнения.

Нужные новшества

Самая лучшая стирка получается тогда, когда экономично расходуется вода, белье в баке замачивается быстро, а моющее средство полностью растворяется. Таких результатов позволяет достичь система 4 D. Белье намачивают с 4-х сторон. Безупречная чистота достигается с помощью направленного разбрызгивания моющего раствора по всей ткани.

Электронное управление стиральной машиной | Принципиальная схема и описание

28 декабря 2013 г. 8 июня 2022 г. Инженерные проекты

В настоящее время имеющиеся в продаже стиральные машины снабжены такими функциями, как таймер автоматического выключения, реверсивная крыльчатка и т. д. Большинство из них имеют механические таймеры, реверсы и т. д. Некоторые оснащены электронными таймерами. Но они очень дорогие и недоступны для среднего потребителя.

Электронная схема управления стиральной машиной обеспечивает все возможности известных компаний и даже больше. Схема имеет схему таймера, которая может быть установлена на любую продолжительность от 0 до 15 минут и может быть увеличена до любого промежутка времени, просто заменив конденсатор. Схема имеет коммутационные цепи, которые запускают крыльчатку в одном направлении на 25 секунд и останавливают двигатель на пять секунд. Этот цикл повторяется до тех пор, пока не истечет время, установленное на таймере.

Предусмотрен дополнительный переключатель для выбора нормальной/сильной стирки. При «нормальной» стирке крыльчатка вращается в обе стороны попеременно с пятисекундным интервалом между реверсами. Этот тип стирки подходит для деликатного белья. При «сильной» стирке крыльчатка вращается только в одну сторону с пятисекундным толчком через каждые 25 секунд.

Другой переключатель предназначен для выбора «непрерывных» функций. В этом режиме рабочее колесо непрерывно вращается только в одном направлении. Этот режим подходит для одеял, ковриков и т. д. Также можно проверить другую цепь управления двигателем стиральной машины.

Сердцем схемы является микросхема ₃, представляющая собой КМОП-счетчик декад с декодером. Микросхема обеспечивает десять выходов, которые становятся высокими по одному для каждого тактового импульса, подаваемого на контакт 14. Тактовые импульсы получаются микросхемой ₁ NE555, подключенной в режиме нестабильного мультивибратора. Второй, третий, четвертый и пятый выходы соединены по схеме ИЛИ четырьмя диодами 1N4148 (D ₁ — D ₄). Точно так же 7 ^th, 8 ^th, 9 ^th, и 10 9Выходы 0029-го — ИЛИ, объединенные еще четырьмя диодами 1N4148 (Д ₅ — Д ₈ ). Первый и шестой выходы остаются неиспользованными.

Когда ИС ₃ начинает считать, первый импульс не поступает ни на один диод, и в этот период транзисторы Т ₃ и Т ₂ закрыты, реле тоже выключены, отключая двигатель. Во время счета со второго по пятый импульс Т ₃ включен, а Т ₂ выключен. Двигатель работает в одном направлении в течение четырех тактовых импульсов. Во время шестого импульса снова T ₃ и T ₂ выключены, и двигатель останавливается. Во время импульсов с седьмого по десятый включены Т ₃ и Т ₂ и двигатель работает в противоположных направлениях за счет переключения обмотки контактами реле RL ₁.

Таймер основан на микросхеме ₂ CD4060, которая делит на 16384 счетчика. Таймер можно установить с помощью потенциометра 1M. По истечении установленного времени T ₁ выключает T ₂ и T ₃, тем самым отключая двигатель. 4060 можно сбросить с помощью прилагаемого нажимного переключателя.

Конденсатор C ₄ — это пусковой конденсатор, уже закрепленный на двигателе. Реле RL ₁ и RL ₂ рассчитаны на 6 В, 100 Ом и 6 А.

Схема может быть собрана на универсальной плате. Сетевая проводка должна быть выполнена многожильным медным проводом с большим током. Схема достаточно простая, проблем не возникает.

Примечание: SW ₁ = Селектор Normal/Strong

SW ₂ = Селектор Continuous

SW ₄ = Сброс

ПЕРЕЧЕНЬ ДЕТАЛЕЙ электронного блока управления стиральной машиной

Резисторы (все ¼ Вт, ± 5% углерода)

R ₁ , R ₆ = 1 кОм

R ₂ , R ₄ = 100 кОм

R ₃ = 1 МОм

R ₅ = 4,7 кОм

R ₇ = 10 кОм

R ₈ , R ₁₂ , R ₁₃ = 470 Ом

R ₉ -R ₁₁ = 750 Ом

VR ₁ = 1 МОм Лин.

Конденсаторы

C ₁ = 47 мкФ, 25 В (электролитический конденсатор)

C ₂ , C ₅ , C ₆ = 0,01 мкФ (керамический диск)

C ₃ = 1 мкФ, 25 В (электролитический конденсатор)

C ₄ = пусковой конденсатор уже подключен к двигателю

C ₆ = 1000 мкФ, 25 В (электролитический конденсатор)

C ₈ = 0,1 мкФ (керамический диск)

Полупроводники

IC ₁ = NE555 (таймер IC)

IC ₂ = CD4060 (14-ступенчатый двоичный счетчик пульсаций IC)

IC ₃ = CD4017 (IC счетчика декад)

T ₁ – T ₃ = BC148B (универсальный нетранзисторный)

D ₁ – D ₁₁, D ₁₃, D ₁₅ = 1N4148 (сигнальный диод переключения)

D ₁₂ , D ₁₄ , D ₁₆ – D ₁₉ = 1N4001 (выпрямительный диод)

Разное

X ₁ = первичный трансформатор 220 В переменного тока на вторичный трансформатор 9 В-0-9 В 500 мА

M = 230 В переменного тока, ¼ л. с., реверсивный асинхронный двигатель

RL ₁ , RL ₂ = 6 В, реле 100 Ом

SW ₁ = переключатель DPDT

SW ₂ = SPST ведь

SW ₃ = переключатель ВКЛ/ВЫКЛ

SW ₄ = Нажимной переключатель

Проекты в области электроники Коммутация и управление
