Современные обозначения на электрических схемах: Обозначение электрических элементов на схемах. Как обозначаются основные элементы в электрических схемах

Условные Обозначения В Электрических Схемах Гост

Также подразделяется на сухой и масляный, в зависимости от способа охлаждения.

2. Примеры построения обозначений контактов коммутационных устройств

Читайте дополнительно: Изучение сметы на электромонтажные работы осветительной сети

Виды и типы электрических схем

Группы каждого вида установки отмечены черточками на клавишах приборов.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Специальным знаком отмечают функциональное назначение контактора. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Если они отсутствуют, то это означает бесконтактное пересечение проводников. Отключают и включают в работу определенные участки сети, по мере необходимости. Служит автоматической защитой электрической сети от аварий, короткого замыкания.

Пример такой схемы представлен ниже. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Провода и шины Способы укладки кабелей имеют довольно простую графику. Общие правила построения обозначений контактов 1. Их соединения отмечают точками. Отключают и включают в работу определенные участки сети, по мере необходимости. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений.

УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.

Токоведущее, коммутационное, осветительное оборудования

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.

Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.

См. также: Составление сметы на электромонтажные работы

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема. В — Токоведущая или заземляющая шина.

Электрическая схема: Условные обозначения

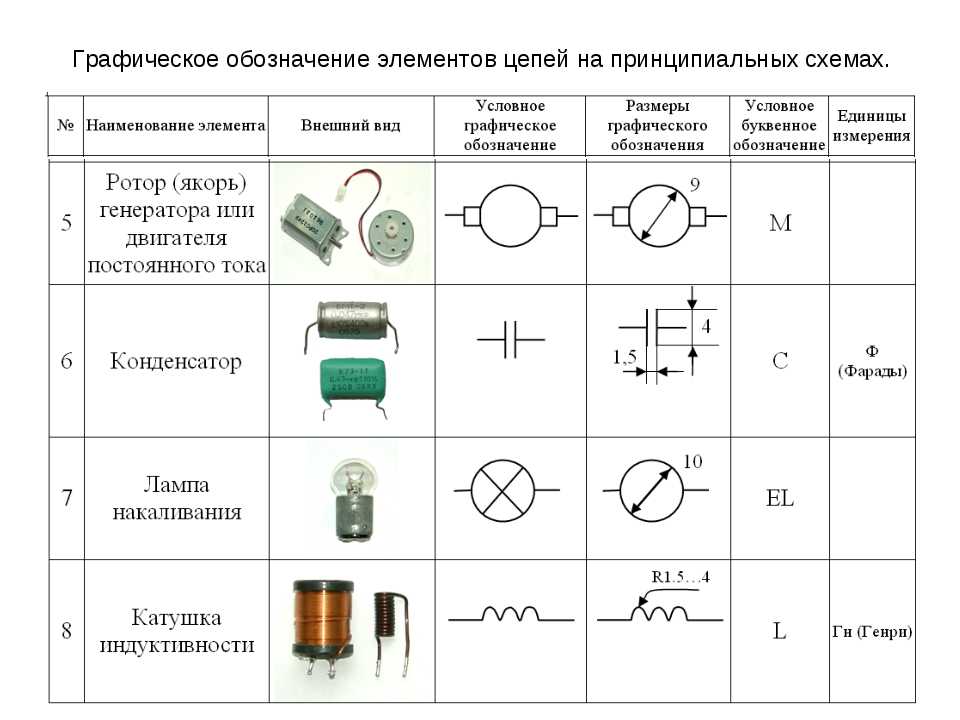

Размеры
условных графических обозначений в
электрических схемах

Согласно
ГОСТ
2.701-84 «Схемы. Виды и типы. Общие
требования к выполнению»
условные графические обозначения
элементов изображают в размерах,
установленных в стандартах на условные
графические обозначения.

Условные
графические обозначения, соотношения
размеров которых приведены в соответствующих
стандартах на модульной сетке, должны
изображаться на схемах в размерах,
определяемых по вертикали и горизонтали
количеством шагов модульной сетки М
(черт.  2а). При этом шаг модульной сетки
для каждой схемы может быть любым, но
одинаковым для всех элементов и устройств
данной схемы.

• Условные
графические обозначения элементов,
размеры которых в указанных стандартах
не установлены, должны изображать на
схеме в размерах, в которых они выполнены
в соответствующих стандартах на условные
графические обозначения.

Размеры
условных графических обозначений, а
также толщины их линий должны быть
одинаковыми на всех схемах для данного
изделия (установки).

• Все
размеры графических обозначений
допускается пропорционально изменять.

• Условные
графические обозначения элементов,
используемых как составные части
обозначений других элементов (устройств),
допускается изображать уменьшенными
по сравнению с остальными элементами
(например, резистор в ромбической
антенне, клапаны в разделительной
панели).

Условные
графические обозначения элементов
изображают на схеме в положении, в
котором они приведены в соответствующих
стандартах, или повернутыми на угол,
кратный 90°, если в соответствующих
стандартах отсутствуют специальные
указания. Допускается условные графические
обозначения поворачивать на угол,
кратный 45°, или изображать зеркально
повернутыми.

Лит. :

• ГОСТ
  2.729-68 Электроизмерительные приборы;

• ГОСТ
  2.745-68 Электронагреватели, устройства
  и установки электротермические;

• ГОСТ
  2.747-68 Размеры условных графических
  обозначений;

• ГОСТ
  2.730-73 (изменение 1989г.) Приборы
  полупроводниковые;

• ГОСТ
  2.721-74 Обозначения условные графические
  в схемах. Обозначения общего применения;

• ГОСТ
  2.755-74 Коммутационные устройства и
  контактные соединения;

• ГОСТ
  2.756-76 Воспринимающая часть электромеханических
  устройств;

• ГОСТ
  2.755-87 Устройства коммутационные и
  контактные соединения;

• ГОСТ
  2.736-68 Элементы пьезоэлектрические и
  магнитострикционные, линии задержки.

Согласно
стандартам, установленным ГОСТ, каждому
элементу электрической цепи
(электроустановки), изображенного на
схеме и других конструкторских документах,
соответствует условное графическое
обозначение, которое предназначено для
записи сокращённых сведений об элементах,
устройствах и функциональных группах.
Условные обозначения также используются
для нанесения «служебного» текста
непосредственно на изделие.

Основные правила построения условных обозначений:

• применяются
  прописные буквы латинского и русского
  алфавита и арабские цифры, при этом
  одно условное обозначении должно
  содержать одинаковую высоту букв и
  цифр;

• в
  не составном условном обозначении не
  допускается одновременное использование
  букв латинского и русского алфавита;

• «аналогичные
  символы» как, например, буква 3 и цифра
  «три» (3), должны изображаться графически
  различными знаками;

• символ
  0 используется только как цифра «нуль»,
  за исключением вариантов использования
  в качестве заведомо буквенных сочетаний,
  например: БОП — блок оперативной памяти.

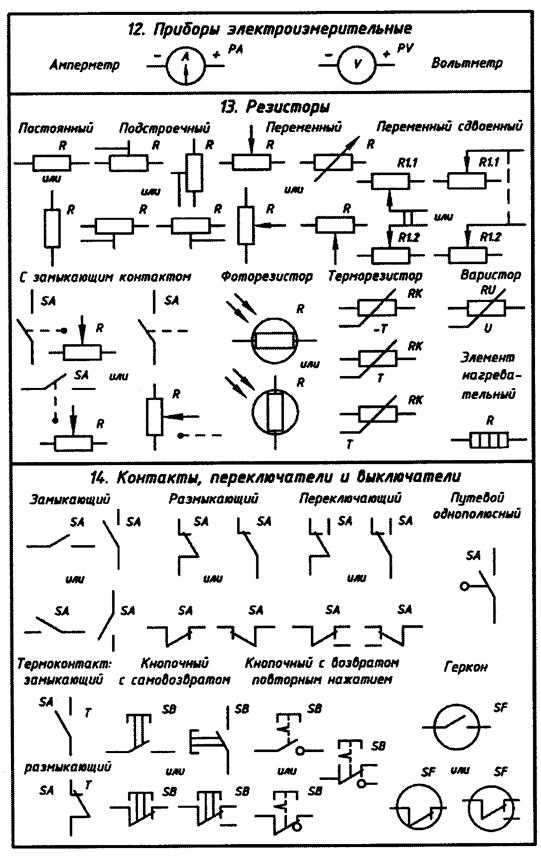

Таблица:
Условные графические обозначения в
электрических схемах

Линии
электрической связи

Коммутационные
устройства и контактные соединения

Воспринимающая
часть электромеханических устройств

Приборы
электроизмерительные

Резисторы,
конденсаторы, катушки индуктивности,
трансформаторы

Электрические
машины

Осветительные
и сигнальные лампы

Полупроводниковые
приборы

Таблица:
Буквенные обозначения некоторых наиболее
распространенных элементов (устройств)

Позиционное
обозначение, как правило, состоит из
трех составляющих: условное буквенное
обозначение элемента или устройства,
его порядковый номер и функциональное
назначение.

Символы
функциональной группы состоят из
букв (например, УНЧ – усилитель низкой
частоты), а также могут состоять из букв
и цифр.

Конструктивные
расположения записываются координатным
методом (например, 3.21, что означает ряд
3, колонка 21).

Обозначение
электрических контактов выполняют
порядковые номера, начиная с единицы:
1, 2, 3 и т.д., либо 01, 02, 03 и т.д.

Стандартные условные графические и буквенные обозначения элементов электрических схем

Таблица.
Условные обозначения в электрических
схемах

O

penGost. ru
