Переключение режимов двигателя: звезда-треугольник

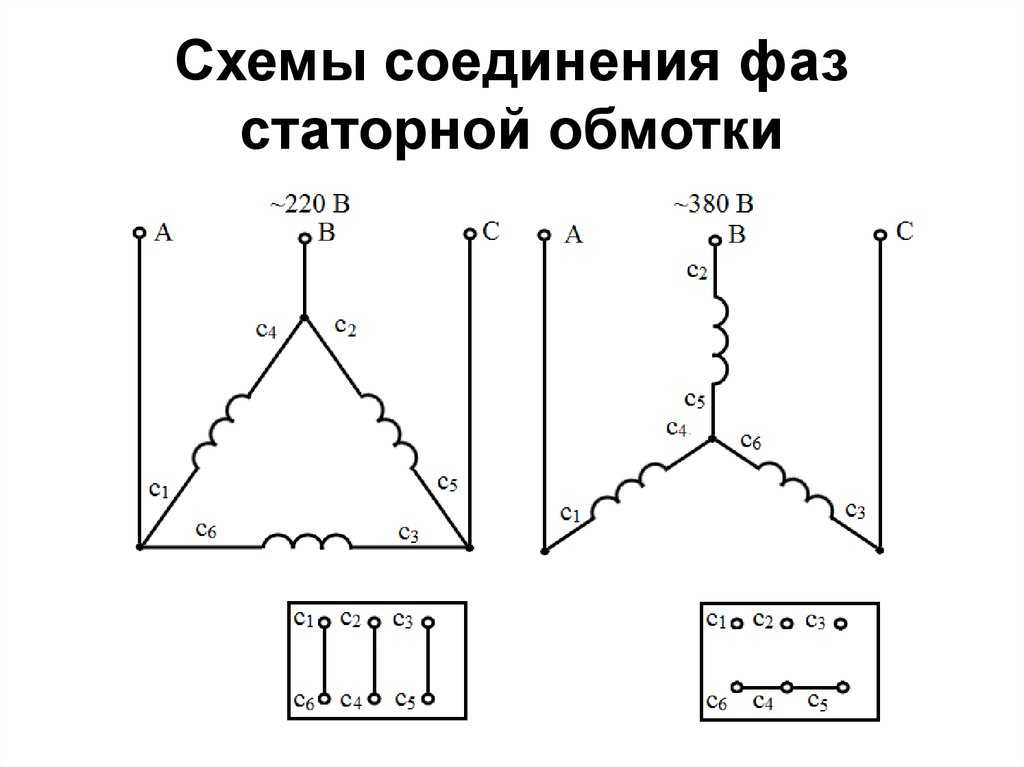

Соединение обмоток звездой и треугольником У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника. Произошёл тут такой случай.
Для чего это необходимо делать? Одновременно с запуском КМ2 при помощи его дополнительного нормально разомкнутого контакта БКМ2 запускается реле времени, контакты которого переключаются, но срабатывания КМ1 не происходит, так как БКМ2 в цепи катушки КМ1 разомкнут. Реле времени, совмещенное с пускателем K1 в этой схеме, работает в цепи управления с небольшими токами, поэтому, может быть заменено обычным реле времени с тремя парами блок-контактов. В ином случае она будет трёхпроводной.
Соединение обмоток звездой и треугольником
В таком случае, если из схемы исключено токовое реле, и переключение режимов осуществляется по уставке таймера, то в момент перехода на треугольник будут наблюдаться всё те же броски тока почти такой же продолжительности, как и при пуске с неподвижного состояния ротора.
Начало выводов присоединяют к соответствующим фазам питающей сети. Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели рубильники. Чтобы компенсировать потери, приходится изыскивать конденсатор большой ёмкости мкФ с рабочим напряжением не менее В.
Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат.
В ней нет нулевого провода, его просто некуда подключать. При такой разводке следует руководствоваться исключительно сведениями, указанными на технической пластине Конфигурировать такие движки как-то иначе, в бытовых условиях не представляется возможным. Однако простота требует жертв.
Читайте дополнительно: Энергетический паспорт предприятия кто должен делать
Соединение «звездой» и его преимущества
Когда в обмотках появляется трех фазное напряжение , на их полюсах происходит образование магнит ных потоков.
В общем, подключил он неправильно, потому двигатель и сгорел. Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.
Мягкий пуск двигателя. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1. При цитировании материалов сайта активная гиперссылка на l При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Звезда и треугольник принцип подключения.
Каталог реле и аппаратуры
Переключение звезда треугольник можно применять только для электродвигателей, имеющих на валу свободно вращающуюся нагрузку — вентиляторы, центробежные насосы, валы станков, центрифуг и другого подобного оборудования. Правда, встречаются иногда экземпляры несколько иной конфигурации.
Соединение звездой и треугольником — схема и разница трехфазного соеднинения
Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.

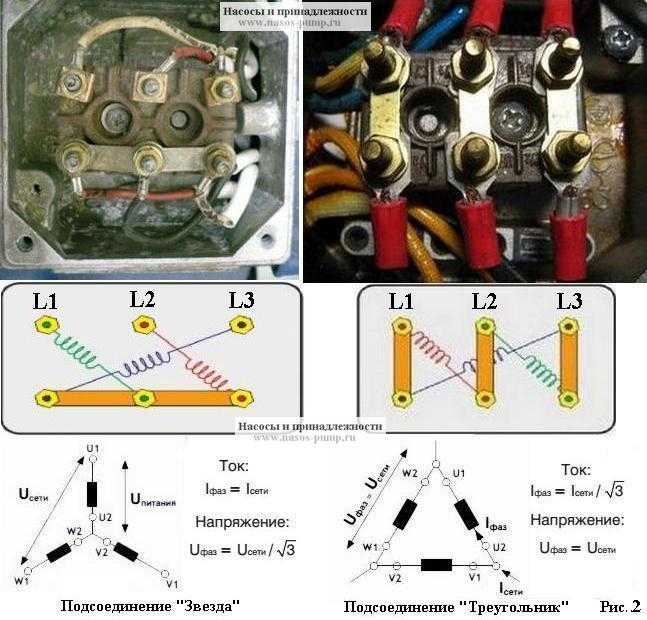

Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.
- Различия между «звездой» и «треугольником» ↓
- Соединение «звездой» и его преимущества ↓
- Соединение «треугольником» и его преимущества ↓
- Тип соединения «звезда-треугольник» ↓
- Блиц-советы ↓

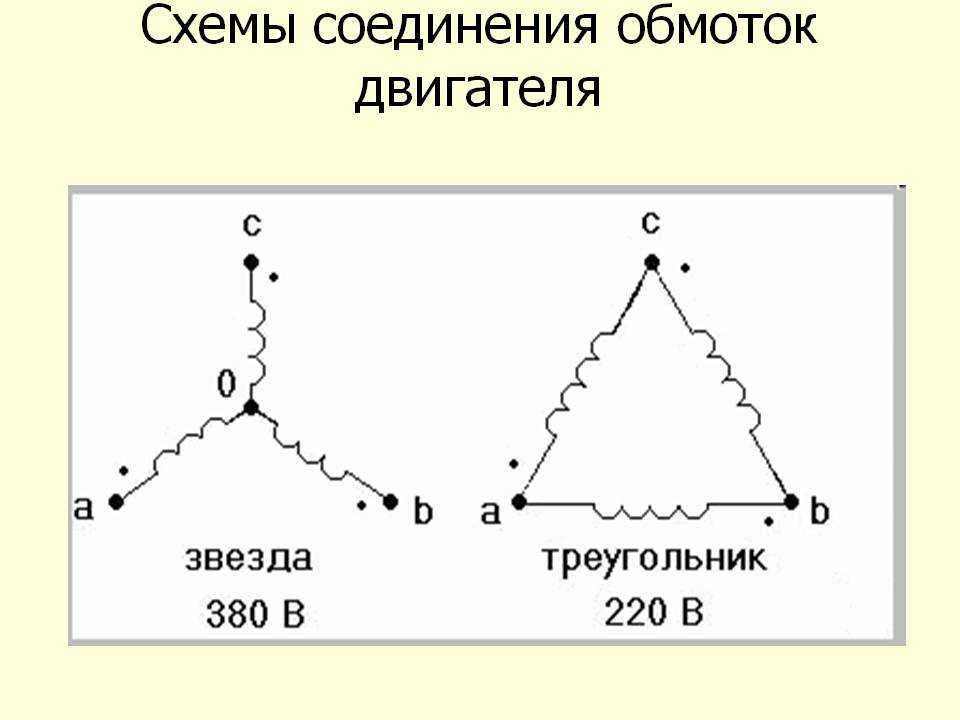

Различия между «звездой» и «треугольником»
Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче.
Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.
Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.
Соединение «звездой» и его преимущества
Реверсивная схема двигателя 380 на 220 Вольт
Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.
При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.
Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.
Основные преимущества применения схемы «звезда»:
- Устойчивый и длительный режим безостановочной работы двигателя;
- Повышенная надежность и долговечность, за счет снижения мощности оборудования;
- Максимальная плавность пуска электрического привода;
- Возможность воздействия кратковременной перегрузки;
- В процессе эксплуатации корпус оборудования не перегревается.
Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.
Подключение трехфазного двигателя к однофазной сети по схеме звезда
Соединение «треугольником» и его преимущества
Принцип соединения «треугольник» заключается в последовательном соединении конца обмотки фазы А с началом обмотки фазы В.
И дальше по аналогии – конец одной обмотки с началом другой. В итоге конец обмотки фазы С замыкает электрическую цепь, создавая неразрывный контур. Данную схему можно назвать было кругом, если бы не структура монтирования. Форму треугольника предает эргономичное размещение соединения обмоток.
При соединении «треугольником» на каждой из обмоток, присутствует линейное напряжение равное 220В или 380В.
Основные преимущества применения схемы «треугольник»:
- Увеличение до максимального значения мощности электрооборудования;
- Использование пускового реостата;
- Повышенный вращающийся момент;
- Большие тяговые усилия.
Недостатки:
- Повышенный ток пуска;
- При длительной работе двигатель сильно греется.
Метод соединения обмоток двигателя «треугольником» широко используется при работе с мощными механизмами и наличия высоких пусковых нагрузок. Большой вращающий момент создается за счет увеличения показателей ЭДС самоиндукции, вызванных протекающими большими токами.
Подключение трехфазного двигателя к однофазной сети по схеме треугольник
Тип соединения «звезда-треугольник»
В сложных механизмах, зачастую используется комбинированная схема «звезда-треугольник». При таком переключении резко вырастает мощность, и если двигатель по техническим характеристикам не предназначен для работы по методу «треугольника», то он перегреется и сгорит.
Двигатели с повышенной мощностью обладают большими пусковыми токами, и как следствие при пуске часто вызывают перегорание предохранителей, отключению автоматов. Для снижения линейного напряжения в обмотках статора применяют автотрансформаторы, универсальные дросселя, пусковые реостаты или соединение типа «звезда».
Схемы подключения звездой и треугольником
В этом случае напряжение на соединении каждой обмотки будет в 1,73 раза меньше, следовательно, будет меньше и протекающий в этот период ток. Дальше происходит увеличение частоты и продолжение снижения показания тока. Тогда применяя релейно-контактную схему, произойдет переключение со «звезды» на «треугольник».
В итоге, используя данную комбинацию, получим максимальную надежность и эффективную продуктивность используемого электрического оборудования, не боясь вывести ее из строя.
Переключение «звезда-треугольник» допустимо для электродвигателей с облегченным режимом пуска. Этот метод неприменим, если необходимо понизить ток пуска и одновременно не снижать большой пусковой момент. В этом случае применяют двигатель с фазным ротором с пусковым реостатом.
Основные преимущества комбинации:
- Увеличение срока службы. Плавный пуск позволяет избежать неравномерности нагрузки на механическую часть установки;
- Возможность создания двух уровней мощности.
Блиц-советы
- В момент пуска электродвигателя, его ток пуска в 7 раз больше рабочего тока.
- Мощность в 1,5 раза больше при соединении обмоток методом «треугольника».
- Для создания плавного пуска и защиты от перегрузок двигателя, часто используются частотные провода.
- При использовании метода соединения «звездой», особое внимание уделяют отсутствию «перекоса фаза», иначе оборудование может выйти из строя.
- Линейные и фазные напряжения при соединении «треугольник» – равны между собой, как и линейные и фазные токи в соединении «звездой».
- Для подключения двигателя к бытовой сети зачастую применяют фазосдвигающий конденсатор.
Звезда Треугольник Стартер? Принцип работы, теория, принципиальная схема
Существует множество различных методов пуска, используемых для запуска трехфазного асинхронного двигателя, такого как пускатель звезда-треугольник . Один из них, популярный и дешевый, — это прямой онлайн-стартер . Но его использование ограничено для двигателей меньшей мощности, для запуска трехфазных двигателей более высокой мощности используется пускатель звезда-треугольник.
Пускатель звезда-треугольник полезен, когда доступны все шесть клемм двигателя.
Пускатель звезда-треугольник — самый простой метод пуска для снижения пускового тока асинхронного двигателя. Стартер может использоваться со всеми асинхронными двигателями с короткозамкнутым ротором, соединенными треугольником для нормальной работы.
Снижение высокого тока двигателя приводит к снижению пускового момента двигателя. Таким образом, запуск по схеме «звезда-треугольник» особенно подходит для приводов, которые не нагружаются до запуска. Время пуска больше, чем при прямом пуске, что особенно заметно при движении с большими инерционными массами.
Типы стартера Star-Delta
1) Ручная звезда дельта-стартер
2) Полу автоматическая звездная дельта-стартер
3) Полностью автоматический Star Delta Starter (Wyee-Delta)
Принцип работы пускателя звезда-треугольник (звезда-треугольник):
Пускатель звезда-треугольник работает в трех состояниях:
a) Состояние соединения звездой
8| Current и напряжение в Star Connection |
во время стартового времена Startor
33333.
Наступил Startor Del. в закрытом состоянии и полной силовой цепи.
Во время пуска двигатель подключен звездой. В состоянии «звезда» Напряжение, подаваемое на обмотку двигателя, уменьшается до 1/√3 линейного напряжения.
Когда двигатель достигает скорости, достаточной для полной скорости, т. е. 90 % от полной скорости вращения, включается таймер, подключенный к цепи. он сначала отключает контактор звезды и подключает контактор треугольника в цепь, что означает замыкание контактора треугольником.
b) Разомкнутое состояние:
Между переключением со звезды на треугольник цепь становится разомкнутой, и двигатель не остается ни в состоянии звезды, ни в состоянии треугольник . Это состояние называется открытым переходным состоянием.
c) Состояние дельты:
| Delta Connected Motor Vinding |
CUMPIN В состоянии соединения треугольником фазное напряжение равно линейному напряжению. Следовательно, на обмотку двигателя подается полное линейное напряжение, и двигатель работает на номинальной полной скорости. обмотка двигателя, соединенная треугольником, показана на рисунке.Стартовая диаграмма Star Delta Delta.В момент запуска, после нажатия кнопки пуска, однофазное питание активирует таймер , контакты таймера 17-18 замыкаются, а контакты NC 17-28 размыкаются. эта заряженная звезда Катушка контактора и двигатель соединяются звездой. Через некоторое время двигатель достигает 90% номинальной скорости и включается таймер. Пускатель из состояния перехода звезды в состояние треугольника , на двигатель подается полное линейное напряжение, и двигатель продолжает вращаться на полной скорости. Схема питания пускателя звезда-треугольник и теория:Схема силовой цепи :
Принцип работы объясняется следующим образом: 1) Во время работы пускателя, два контактора остаются замкнутыми. 2) Третий контактор — контактор звезды , он принимает участие только во время пуска двигателя и проводит ток звезды, когда двигатель находится в состоянии звезды. 3) Ток в звездообразном состоянии составляет 1/3 от тока в треугольнике. Следовательно, номинал контактора составляет одну треть от номинального тока двигателя. 4) Во время пуска главный контактор KM3 и звездный контактор KM1 изначально замкнуты. 5) Через некоторое время срабатывает таймер в цепи, он размыкает контактор звезда и замыкает контактор треугольник. 6) Переключение состояния звезда на состояние треугольник осуществляется с помощью таймера, который включен в схему управления пускателем звезда-треугольник. Компоненты Y-Δ стартер двигателя 1) Контактор: В пускателе звезда-треугольник используются 3 контактора. Защита от перегрузки поставляется вместе с контакторами для запуска двигателя. Контактор не используется для прерывания тока короткого замыкания, в отличие от используемого автоматического выключателя. Размер контактора варьируется от маленького до большого для сильноточных приборов. 2) Реле перегрузки (OLR) В большинстве случаев выход из строя обмотки происходит из-за перегрузки, работы при несимметричном напряжении питания или однофазном из-за обрыва фазы, что приводит к чрезмерному нагреву и разрушению изоляции обмотки, из-за этого требуется электродвигатель защита от перегрузки, чтобы предотвратить повреждение от перегрузки двигателя или для защиты от замыкания или внутренней неисправности обмотки электродвигатель . 3) ТаймерФункция таймера в пускателе со звезды на треугольник заключается в переключении контактора со звезды на треугольник после достижения достаточной скорости до 90% от полной скорости двигателя. 4) Блок предохранителейБлок предохранителей используется для защиты двигателя от перегрузки по току или короткого замыкания. Основное назначение предохранителя — защита двигателя, он состоит из сплава с низкой температурой плавления. Полоска предохранителя помещается последовательно с цепью двигателя. принцип работы заключается в том, что при превышении тока полоса плавится, размыкает цепь и отключает двигатель от источника питания. 5) MCB Автоматический выключатель представляет собой автоматический электрический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных избыточным током в результате перегрузки/короткого замыкания. Для защиты двигателя от короткого замыкания и предотвращения повреждения обмотки двигателя MCB используется в схеме стартера со схемой звезда-треугольник. 6) Кнопка пуска (НО)Это нормально разомкнутая (НО) кнопка, используемая для запуска двигателя. 7) Кнопка останова (NC)Это кнопка типа NC, которая используется для остановки двигателя. Преимущества пускателя звезда-треугольник 1) Пускатель звезда-треугольник популярен благодаря своей низкой цене. Недостатки пускателя по схеме «звезда-треугольник» 1) Пускатель по схеме «звезда-треугольник» подходит только для двигателей, у которых есть доступ к шести клеммам двигателя. Сравнение соединений «звезда» и «треугольник» в 3-фазных системахСоединения «звезда» и «треугольник» — это два типа соединений в 3-фазных цепях. Соединение «звезда» — это 4-проводная система, а соединение «треугольник» — 3-проводная система. Прежде чем углубиться в детали соединения «звезда» и «треугольник» и сравнить их, давайте сделаем очень краткое замечание о трехфазном электричестве. Однофазная система состоит всего из двух проводников (проводов): один называется фазным (иногда линейным, токоведущим или горячим), по которому протекает ток, а другой называется нейтральным, который действует как обратный путь для завершения схема. В трехфазной системе у нас есть как минимум три проводника или провода, несущие переменное напряжение. Более экономично передавать мощность с использованием трехфазного источника питания по сравнению с однофазным источником питания, поскольку трехфазный источник питания может передавать в три раза больше мощности всего по трем проводникам по сравнению с двухпроводным однофазным источником питания. . Таким образом, большая часть вырабатываемой и распределяемой электроэнергии на самом деле является трехфазной (но большинство домохозяйств будет получать однофазное питание). Чтобы узнать больше об однофазных и трехфазных источниках питания, прочитайте учебник «Разница между однофазными и трехфазными источниками питания». Далее, трехфазная система электроснабжения может быть организована двумя способами. Это: звезда (также называемая Y или звезда) и дельта (Δ). Схема Соединение звездой При соединении звездой 3 фазных провода соединяются с общей точкой или точкой звезды, а нейтраль берется из этой общей точки. Если используются только трехфазные провода, то это называется трехфазной трехпроводной системой. Если также используется нейтральная точка (что часто бывает), то это называется 3-фазной 4-проводной системой. На следующем изображении показано типичное звездообразное соединение. Соединение треугольникомВ соединении треугольником имеется только 3 провода для распределения, и все 3 провода являются фазами (в соединении треугольником нейтраль отсутствует). На следующем изображении показано типичное дельта-соединение. Сравнение соединений «звезда» и «треугольник»Давайте узнаем больше об этих соединениях, используя следующее сравнение соединений «звезда» и «треугольник».
|
Эти два контактора являются главным контактором и контактором треугольника.
Главный контактор, контактор «звезда» и контактор «треугольник». Контактор представляет собой мощное реле с большим номинальным током, используемое для включения электродвигателя . Номинальный ток контактора варьируется от 10 до нескольких сотен ампер. Сильноточный контактор изготовлен из сплава, содержащего серебро. Дугообразование при переключении контактора приводит к окислению контакта. Однако оксид серебра все же является хорошим проводником.
Все эти условия предотвращаются использованием теплового реле перегрузки .
Его основная функция заключается в прерывании тока после обнаружения неисправности. С другой стороны, предохранитель, который срабатывает один раз и затем подлежит замене, автоматический выключатель можно сбросить, чтобы начать нормальную работу.
Из-за своей формы соединение «звезда» иногда также называют соединением «звезда» или «звезда».
