2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ…
Привет, Вы узнаете про условные графические обозначения, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое
условные графические обозначения, элементов электрических схем, уго , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база.
С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.
2.0 . Дополнительные символы обозначения коппусов. заземлений. экранироаний
1 Экранирование.
(электростатическое или электромагнитное) под изображением линии экранирования проставляют буквенные обозначения соответственно: а) электростатическое
Символ электростатического экранирования (проставляют под изображением линии экранирования).
б) электромагнитное
Символ электромагнитного экранирования (проставляют под изображением линии экранирования).
2 Экранирование группы элементов. ( Экранирование допускается изображать с любой конфигурацией контура)
3 Экранирование группы линий электрической связи
4 Индикатор контрольной точки.
5. Прибор, устройство
6. Баллон (электровакуумного и ионного прибора), корпус (полупроводникового прибора).
Примечание. Комбинированные электровакуумные приборы при раздельном изображении систем электродов
7 Линия для выделения устройств, функциональных групп, частей схемы
8 Фигуры символов заземления.
Фигуры для обозначения заземления и возможных повреждений изоляции:
Заземление, общее обозначение.
Бесшумное заземление (чистое).
Защитное заземление.
Электрическое соединение с корпусом (массой).
Эквипотенциальность.
Возможность повреждения изоляции.
Каждая из фигур обозначения заземления, имеет текстовое поле и управляющий маркер изменения символа для его расположения снизу, справа или слева от заземляемого объекта.
Пример расположения символа обозначения заземления справа от заземляемого объекта.
2.1. Символы общего применения (ГОСТ 2.721-74)
Для построения
уго с уточнением особенностей элементов схем используют базовые символы и различные знаки. Большое распространение в схемах радиоустройств, электротехнических изделий имеют знаки регулирования – различные стрелки, пересекающие исходный символ или входящие в него, пересекающие исходный символ под углом 45°, указывающие на переменный параметр элемента схемы (рис.
2.1, а).
Стрелка может быть дополнена знакоцифровым символом. Так, на рис. 2.1, б, в, г показан характер регулирования: линейный, ступенчатый, 8-ступенчатый. На рис. 2.1, д стрелка дополнена условием регулирования. Стрелка с изломом на рис. 2.1, е, ж, и и надпись указывают, что параметр регулирования изменяется по определенному закону. Стрелки на рис. 2.1, к, л, м указывают на подстроечное регулирование. В верхней части стрелки возможно присутствие символа, указывающего на расположение регулирующего элемента в данном изделии: на лицевой панели, задней панели или внутри. Символы общего применения составляют знаки, указывающие направление движения: механических перемещений, магнитных, световых потоков и т . Об этом говорит сайт https://intellect.icu . д.
|
а б в г д е
|
|
|
|
ж и к л м
|
Рис.
2.1. Знаки регулирования
На рис. 2.2 показаны обозначения вращательного (рис. 2.2, а), качательного (рис. 2.2, б), сложного (рис. 2.2, в) движений, направление восприятия магнитного сигнала (рис. 2.2, г) и светового потока (рис. 2.2, д).
а б в г д
Рис. 2.2. Знаки, указывающие направление движения
Составной частью символов некоторых элементов является знак, указывающий на способ управления подвижными элементами схемы. На рис. 2.3 приведены обозначения ручного нажатия (рис. 2.3, а) или вытягивания (рис. 2.3, б), поворота (рис. 2.3, в), ножного привода (рис. 2.3, г) и фиксации движения (рис. 2.3, д).
а б в г д
Рис. 2.3. Знаки, указывающие на способ управления
УГО
элементов электрических схем выделены в группы и сведены в таблицы для лучшего восприятия.
В таблицах даны рекомендуемые размеры УГО для выполнения схем радиоустройств и электротехнических изделий. При выполнении чертежей – плакатов – в курсовом и дипломном проектировании следует обратиться к литературе , в которой даны построения УГО по основным фигурам А и В, показывающим пропорциональные отношения элементов.
2.2. Резисторы (ГОСТ 2.728-74)
Основное назначение резисторов – оказывать активное сопротивление в электрической цепи. Параметром резистора является активное сопротивление, которое измеряется в омах, килоомах (1000 Ом) и мегаомах (1000000 Ом).
Резисторы подразделяются на постоянные, переменные, подстроечные и нелинейные (табл. 2.1). По способу исполнения различают резисторы проволочные и непроволочные (металлопленочные).
Буквенно-цифровое позиционное обозначение резисторов состоит из латинской буквы R и порядкового номера по схеме.
Таблица 2.1
УГО резисторов
2.3. Конденсаторы (ГОСТ 2.728-74)
Конденсаторы – это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя и более электродами, разделенными диэлектриком.
Различают конденсаторы постоянной емкости, переменной (регулируемые) и саморегулируемые. Конденсаторы постоянной большой емкости чаще всего оксидные и, как правило, имеют полярность подключения к электрической цепи. Емкость их измеряется в фарадах, например, 1 пФ (пикофарада) = 10–12 Ф, 1нФ (нанофарада) = 10-9Ф, 1мкФ (микрофарад) = 10-6 Ф (табл. 2.2). Буквенно-цифровое позиционное обозначение конденсаторов состоит из латинской буквы С и порядкового номера по схеме.
Таблица 2.2
УГО конденсаторов
2.4. Катушки индуктивности, дроссели и трансформаторы (ГОСТ 2.723-69)
Буквенно-цифровое позиционное обозначение катушек индуктивности и дросселей состоит из латинской буквы L и порядкового номера по схеме. При необходимости указывают и главный параметр этих изделий – индуктивность, измеряемую в генри (Гн), миллигенри (1 мГн = 10-3 Гн) и микрогенри (1 мкГн = 10-6 Гн). Если катушка или дроссель имеет магнитопровод, УГО дополняют его символом – штриховой или сплошной линией.
Радиочастотные трансформаторы могут быть с магнитопроводами или без них и иметь обозначение L1, L2 и т. д. Трансформаторы, работающие в широкой полосе частот, обозначают буквой Т, а их обмотки – римскими цифрами (табл. 2.3).
Таблица 2.3
УГО катушек индуктивности и трансформаторов
2.5. Устройства коммутации (ГОСТ 2.755-74, ГОСТ 2.756-76)
УГО устройств коммутации – выключатели, переключатели, электромагнитные реле – построены на основе символов контактов: замыкающих, размыкающих и переключающих (табл. 2.4). Стандартом предусматривается в УГО таких устройств отражение конструктивных особенностей:неодновременность срабатывания контактов в группе; отсутствие (наличие) фиксации в одном из положений; способ управления коммутационным устройством; функциональное назначение.

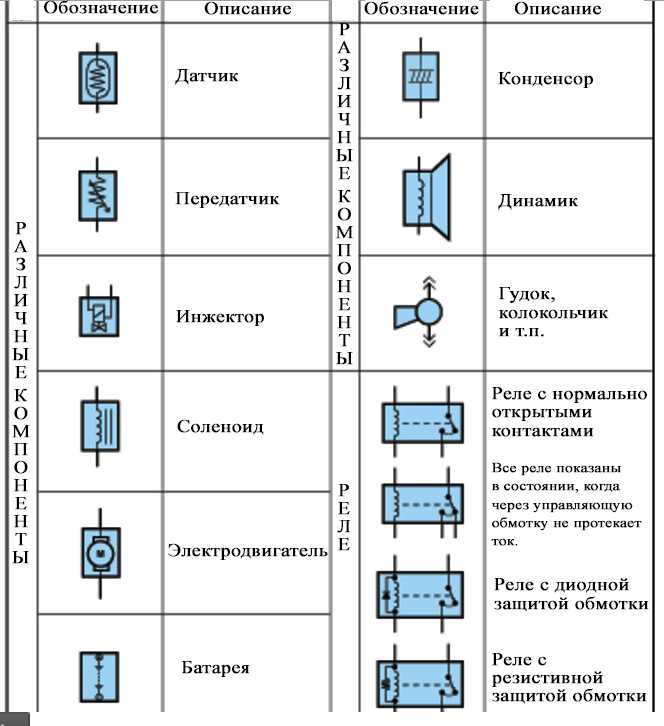

Таблица 2.4
УГО устройств коммутации
Окончание табл. 2.4
2.6. Полупроводниковые приборы (ГОСТ 2.
7З0-73)
2.6.1. Диоды, тиристоры, оптроны
Диод – самый простой полупроводниковый прибор, обладающий односторонней проводимостью благодаря электронно-дырочному переходу
(р–n-переход, см. табл. 2.5).
Таблица 2.5
УГО полупроводниковых приборов
В УГО диодов – туннельного, обращенного и диода Шотки – введены дополнительные штрихи к катодам. Свойство обратно смещенного р–n-переходавести себя как электрическая емкость использовано в специальных диодах-варикапах. Более сложный полупроводниковый прибор – тиристор, имеющий, как правило, три р–n-перехода. Обычно тиристоры используются в качестве переключающих диодов. Тиристоры с выводами от крайних слоев структуры называют динисторами. Тиристоры с дополнительным третьим выводом (от внутреннего слоя структуры) называют тринисторами. УГО симметричного (двунаправленного) тринистора получают из символа симметричного динистора добавлением третьего вывода.
Большую группу составляют полупроводниковые приборы – фотодиоды, светодиоды и светодиодные индикаторы. Особо необходимо остановиться на оптронах – изделиях, основанных на совместной работе светоизлучающих и светопринимающих полупроводниковых приборов. Группа оптронов постоянно пополняется.
Большое пополнение происходит и в группе полевых транзисторов,
условные графические обозначения которых пока никак не отмечены в отечественных стандартах.
2.6.2. Транзисторы
Транзисторы – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний.
Большую группу этих приборов составляют биполярные транзисторы, имеющие два р–n-перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой – с коллектором (коллекторный переход).
Транзистор, база которого имеет проводимость типа n, обозначают формулой р–n–р, а транзистор с базой типа р имеет структуру n–р–n (табл.
2.6). Несколько эмиттерных областей имеют транзисторы, входящие в интегральные сборки. Допускается изображать транзисторы по ГОСТ 2.730-73 без символа корпуса для бескорпусных транзисторов и транзисторных матриц.
Таблица 2.6
УГО транзисторов
Окончание табл. 2.6
2.7. Электровакуумные приборы (ГОСТ 2.731-81)
Электровакуумными называют приборы, действие которых основано на использовании электрических явлений в вакууме. Система УГО этих приборов построена поэлементным способом. В качестве базовых элементов приняты обозначения баллона, нити накала (подогревателя), сетки, анода и др.Баллон герметичен и может быть стеклянным, металлическим, керамическим, металлокерамическим. Наличие газа в баллоне в газоразрядных приборах показывают точкой внутри символа (табл. 2.7).
Таблица 2.7
УГО электровакуумных приборов
2.8. Электроакустические приборы (ГОСТ 2.741-68*)
Электроакустическими называют приборы, преобразующие энергию звуковых или механических колебаний в электрические, и наоборот.
Основ-ной буквенный код (кроме приборов сигнализации) – латинская буква В.
Таблица 2.8
УГО электроакустических приборов
2.9. Пьезоэлектрические устройства, измерительные приборы,
источники питания (ГОСТ 2.736-68, ГОСТ 2.729-68,
ГОСТ 2.742-68, ГОСТ 2.727-68)
В радиоэлектронной аппаратуре (РЭА) широко используются приборы, действие которых основано на так называемом пьезоэлектрическом эффекте (piezo – давлю). Существует прямой пьезоэффект, когда возникают электрические заряды на поверхности тела, подвергнутого деформации, и обратный. Применение резонаторов в РЭА основано на использовании прямого пьезоэффекта. Буквенный код пьезоэлементов и резонаторов –латинские буквы ВQ. На основе пьезоэлектрических резонаторов изготовляют различные полосовые фильтры (буквенный код Z и ZQ). Пьезоэлементы находят широкое применение в пьезоэлектрических преобразователях (подразд. 2.8). Пьезоэлектрические преобразователи используют также в ультразвуковых линиях задержки.
Стандартом не установлен буквенный код этих устройств, рекомендуется обозначать латинской буквой Е.
Для контроля электрических и неэлектрических величин в технике используют всевозможные приборы, их буквенный код – латинская буква Р, а общее УГО приборов – кружок с двумя разнонаправленными линиями – выводами.
Для автономного питания РЭА используются электрохимические источники тока – гальванические элементы и аккумуляторы (код – буква G).
Для защиты от перегрузок по току и коротких замыканий в нагрузке
в приборах с питанием от сети используют плавкие предохранители (табл. 2.9). Код таких изделий – латинская буква F.
Таблица 2.9
УГО устройств, приборов, источников питания
Окончание табл. 2.9
2.10. Электрические машины (ГОСТ 2.722-68*)
В устройствах автоматики и телемеханики, в конструкциях промышленных станков и строительно-дорожных машин для привода различных механизмов используют электрические машины.
Базовое обозначение статора и ротора электродвигателя имеет форму окружности (табл. 2.10).
Таблица 2.10
Базовые элементы УГО электрических машин
ГОСТ 2.722-68* предусматривает УГО, поясняющие конструкцию электрических машин (табл. 2.11), УГО электрических машин в двух формах (табл. 2.12). Внутри окружности допускается указывать следующие надписи латинскими буквами: G – генератор; М – двигатель; В – возбудитель; ВR – тахогенератор. Разрешается также указывать род тока, число фаз, вид соединения обмоток.
Таблица 2.11
УГО, поясняющие конструкцию электрических машин (ГОСТ 2.722-68*)
Таблица 2.12
УГО электрических машин (форма 1 и 2)
Вопросы для самопроверки
- 1. Перечислите типы знаков общего применения на схемах.
- 2. Назовите буквенный код обозначения резисторов.
- 3. Назовите буквенный код обозначения конденсаторов.
- 4. Назовите буквенный код обозначения катушек индуктивности.
- 5. Назовите буквенный код обозначения трансформаторов промышленной частоты.
- 6. Назовите буквенный код обозначения реле.
- 7. Назовите буквенный код обозначения тиристоров.
- 8. Назовите буквенный код обозначения диодов.
- 9. Назовите буквенный код обозначения транзисторов?
- 10. Назовите буквенный код обозначения звонков, зуммеров и гидрофонов.
- 11. Назовите буквенный код обозначения аналоговых измерительных приборов.
- 12. Перечислите буквенные коды электрических машин.
- 13. Преобразуйте значение 100 нФ в микрофарады (мкФ).
- 14. Укажите рекомендуемые размеры УГО резисторов.
- 15. Укажите рекомендуемые размеры УГО транзисторов.
