Обязательным дополнением к приобретенному транспортному средству является установка автомобильной сигнализации. Вряд ли кому-нибудь захочется, чтобы его автомобиль угнали, а сигнализация может помочь уменьшить риск подобных происшествий.
Содержание
- Схема подключения сигнализации на ВАЗ

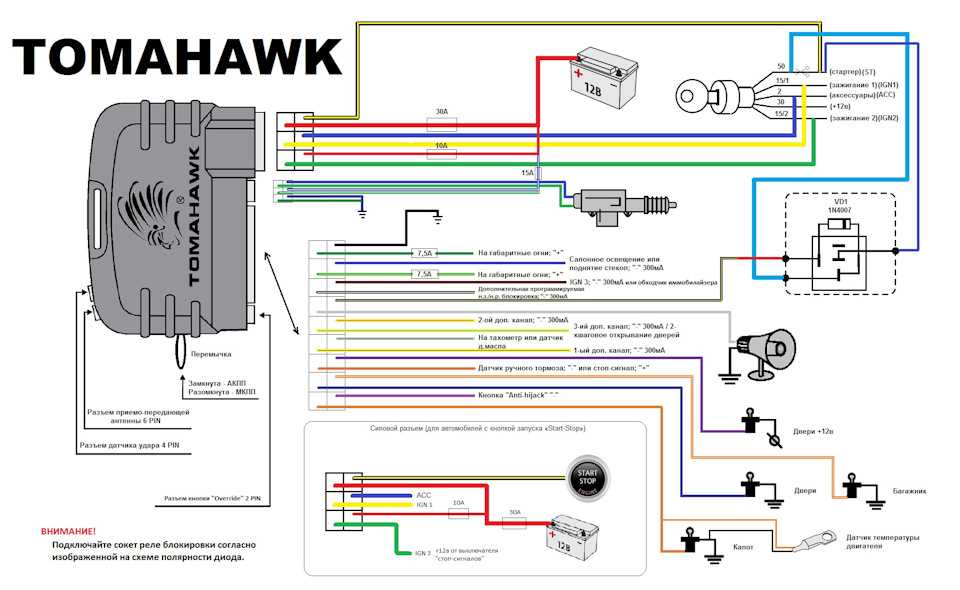

- Схема подключения сигнализации с автозапуском
- Схема подключения GSM сигнализации
- Схема подключения сигнализации на скутер
- Охранная сигнализация принцип работы
- Установка сигнализации — теория доступным языком.
- Центральный замок. Подключение центрального замка.
Автомобили ВАЗ все еще продолжают пользоваться популярностью. У многих они остались еще с девяностых годов, а кто-то, напротив, приобретает их сейчас, являясь патриотом отечественно автомобилестроения. Давайте рассмотрим схему подключения сигнализации на ВАЗ.
Сначала необходимо снять обшивку с тех дверей, на которые будут установлены активаторы. Электрозамки следует установить таким образом, чтобы при работе на них приходилась минимальная нагрузка. Параллельно штатной тяге следует расположить шток привода.
После прикрепления штока нужно проложить провода через резиновые втулки внутри двери. Далее в стойке и двери нужно просверлить соосные отверстия. Их размер зависит от резиновых втулок.
С помощью резинового уплотнителя необходимо проложить провода в подкапотном пространстве, там, где должны проходить трубки гидрокорректора фар. Для этого нужно сделать отверстие, причем аккуратно, не повредив все элементы, находящиеся рядом.
Концевой выключатель необходимо прикрепить на левом подкрылке с помощью согнутой монтажной пластины, которая должна идти в комплекте с сигнализацией. На том же самом подкрылке рядом с воздушным фильтром надо установить и непосредственно сирену.
Сегодня на рынке можно обнаружить сигнализации с автозапуском. Они пользуются большим спросом. Автозапуск является дополнительной функцией сигнализации, позволяющей удовлетворить некоторые запросы покупателей. Дистанционный запуск может производиться по таймеру, или с брелока. Чтобы подключить такую сигнализацию, вам нужно воспользоваться инструкцией, прилагаемой к оборудованию, или найти подробную электросхему установки сигнализации именно вашего типа на автомобиль вашей марки.
При подключении GSM сигнализации помните, что схема в общем и целом будет одна для всех подобных сигнализаций, но непременно будет различаться в деталях. Поэтому непременно используйте электронные измерительные приборы для прозвона.
Они помогут вам в подключении.
Основными точками для подключения такой сигнализации будут: тормоз, габариты, двери, зажигание, центральный замок, стартер. В инструкции к данной сигнализации вы обнаружите рекомендации по ее установке и советы, которые должны облегчить вашу работу. Когда вы решите, где конкретно в машине будет располагаться сигнализация, убедитесь в том, что вам хватит имеющихся в наличии проводов. В противном случае их потребуется докупить. Будьте внимательны и помните про сечение, которое должно быть аналогичным сечению проводки сигнализации.
Между прочим, ставить сигнализацию не обязательно только на автомобиль. Если у вас есть, например. Скутер, то можно установить сигнализацию и на него. Схем подключения сигнализации на скутер очень много – все зависит от марки вашего транспортного средства и того типа сигнализации, которую вы планируете установить. Лучше всего обратиться за помощью к тем, кто уже занимался подобной установкой, или имеют опыт в работе с сигнализациями.
Можно, конечно, все сделать самостоятельно, но для этого следует внимательно изучить все инструкции, прилагаемые к сигнализации и найти в интернете подходящую вам схему с подробным ее описанием.
Центральный замок. Подключение центрального замка.
Оцените автора
Правильная установка сигнализации с автозапуском
Установка сигнализации с автозапуском является одной из самых популярных услуг в установочных центрах Москвы. Возможность заранее прогреть двигатель и салон машины привлекает многих автовладельцев.
При этом, хотя установка такой охранной системы и требует определенного опыта, но разбирающийся в электронике автомобиля человек может попробовать сделать это самостоятельно, хотя и рискует при этом лишиться гарантии на авто.
Особенности установки сигнализации с автозапуском
Сигнализация с автозапуском представляет собой обычную противоугонную систему, позволяющую в автоматическом режиме осуществить запуск двигателя машины или других её приборов. В то же время установка этой системы на разные типы автомобилей имеет свои особенности. Так, если автозапуск установлен на дизельное авто, то в обязательном порядке необходимо программировать время подогрева свечей и подготовки системы, после чего на стартер будет поступать команда для запуска. При этом прогреваться будет только двигатель, поскольку поступать в салон машины тепло начнет только при её движении, что связано с устройством системы отопления двигательного автомобиля. Некоторые автовладельцы пытаются решить эту проблему, настраивая включение подогрева стекол и зеркал, но кардинально помочь может только отопитель салона.
Определенное значение имеет и тип коробки передача. Владельцам механической КПП, имеющим привычку при парковке ставить машину на передачу для подстраховки ручного тормоза, придется от неё отказаться, поскольку при автозапуске машина может начать непроизвольное движение. Разработанные системы блокировки такого движения пока не являются нормой для всех представленных на рынке систем автозапуска.
Мультиметр — обязательный инструмент для прозвонки проводов
Подключение сигнализации с автозапуском
Время установки сигнализации с автозапуском очень часто зависит от центрального замка, установленного в авто. Но в любом случае алгоритм действий следующий:
- ламповым пробником с целью поиска замыкающих проводов проверяется импульс открывания дверей. Если такие провода не обнаружены – используется замок с контролируемым минусом;
- следующим шагом проверяется наличие этих проводков в блоке центрального замка;
- если и после этого они не найдены – следует разобрать блок и изучить ножки реле для поиска аналогичного импульса;
- после нахождения нужных точек подключение провода сигнализации припаиваются к найденным точкам подключения.
Один из вариантов подключения сигнализации к центральному замку
При использовании центрального замка с плюсовой полярностью принцип подключения остается прежним, но искать нужно «плюсовые» провода. Если же на сигнализации имеются встроенные реле, то контакт Н3 не используется, а контакт HP подключается к положительному полюсу реле. Для подключения нулевого контакта в каждом случае свои точки подключения.
Поскольку разные изготовители сигнализаций используют свою цветовую маркировку проводов, то обязательно потребуется оригинальная схема установки сигнализации с автозапуском.
Обход штатного иммобилайзера
Большинство современных автомобилей имеет штатный иммобилайзер, и сигнализации с автозапуском должны уметь с ним работать. Самое популярное решение – установка обходчика иммобилайзера. Чаще всего его подключают в разрыв цепи иммобилайзера, при этом вкладывая в него запасной ключ с трансподером. Однако сегодня появляются и такие системы, которые не требуют постоянного наличия ключа в авто, например, решение от производителя сигнализаций Pandora.
Схема подключения обходчика иммобилайзера Starline BP-03
