Щиток однофазный схема: Однофазная схема распределительного щита

Содержание

Однофазная схема распределительного щита — 5 разных вариантов

Информация о материале: Опубликовано: 07 октября 2014; Просмотров: 148517

Распределительные щиты уже давно присутствуют в современных квартирах. Также в домах старой постройки многие начинают самостоятельно ставить их у себя. Это правильное и грамотное решение. Распределительный щит позволяет разделить всю нагрузку квартиры на отдельные и независимые линии, что повышает надежность работы электрооборудования, защищает электропроводку и повышает Вашу безопасность. Если Вы затеяли делать дома капитальный ремонт, то сразу меняйте старую электропроводку, ставьте распределительный щит и разделяйте всю нагрузку электрооборудования на разные автоматические выключатели. Например, 1-я линия на сплит-систему, 2-я на стиральную машину, 3-я на розетки кухни, 4-я на розетки в других комнатах, 5-я на освещение и т. д. Давайте разберемся в этом подробнее…

Не думайте, что повесить пластиковый шкаф и установить автоматические выключатели сложно. Нужно просто понять схему подключения и соединения всех элементов, и тогда у вас все получится. В данной статье рассмотрим типовые схемы распределительных щитов. На самом деле их может быть огромное количество, так как у всех свои особенности, разное количество автоматических выключателей, кто-то использует УЗО, а кто-то дифавтоматы, у кого-то отсутствует место для монтажа полноценного шкафа и т.д. Ниже предлагаю вашему вниманию пять типовых однофазных схем распределительного щита, которые смогут вам помочь во всем разобраться. Также можете почитать статью: как собрать распределительный щит.

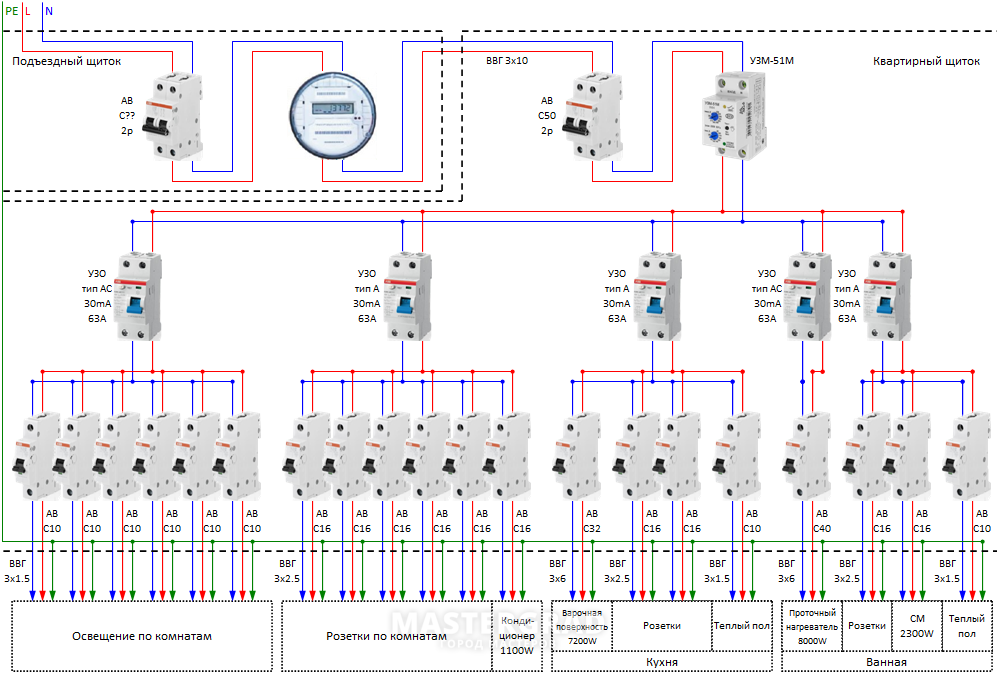

Однофазная схема распределительного щита

Схема №1. Первый вариант представляет собой обычную схему состоящую из одних автоматических выключателей. Такой шкаф вешается обычно в коридоре, а счетчик электрической энергии стоит в подъездном щите. Тут присутствует общий входной автоматический выключатель и затем по автомату на каждую отходящую линию. На схеме распределительного щита нарисовано их 5 штук — это для примера. У вас их может быть другое количество, например еще два автомата на кондиционеры и один на духовой шкаф. Здесь это не важно. Главное нужно понять как подключить автоматические выключатели и отходящие от них провода. Вот время покупки пластикового щита смотрите, чтобы шины N и PE были в комплекте. Если их нет, то придется докупать отдельно.

На схеме я указал входной автоматический выключатель на 32А с характеристикой «С», а автоматы на отходящие линии с характеристикой «В». Это будет лучший вариант по моему мнению. Чтобы понять, что означают эти буквы — характеристики, читайте статью: Что такое время-токовые характеристики автоматических выключателей и зачем они нужны? Номинал автоматических выключателей рассчитывайте самостоятельно. Он может отличаться от указанных на схеме. Для этого можете почитать следующие статьи: Выбор автоматического выключателя по номиналу и Какой марки выбрать автоматический выключатель.

Схема №2. Вторая схема распределительного щита похожа на предыдущую, но здесь уже присутствует прибор учета электрической энергии. Она применяется, когда счетчик стоит непосредственно в квартире. Это предусмотрено проектом здания. Самостоятельный перенос приборов учета электроэнергии из подъезда в квартиру и наоборот сетевые компании не разрешают. Суть схемы тут такая же как и в первом варианте, но только после двухполюсного входного автоматического выключателя ставится счетчик. Разноцветными линиями я показал какие перемычки нужно сделать и куда их подключить. Синие линии — это N (ноль), черные линии — это L (фаза), желтые линии — это PE (земля). Если у вас двухпроводная проводка в доме, т.е. нулевой и заземляющий проводник совмещены, то у вас на схеме не будет желтых линий.

Схема №3. Третья схема распределительного щита более современная. Здесь присутствует входное УЗО. Их стали применять не так давно для защиты человека от поражения электрическим током и еще редко у кого стоят дома. Тут перед автоматическими выключателями ставится общее УЗО на 100mA. При токе утечки в 0,1А оно обесточит весь щит. При подключении УЗО обратите внимание на надписи возле контактов. Здесь обязательно нужно соблюдать полярность подключения фазы и нуля. Куда подключать N написано на корпусе УЗО. Также УЗО ставится в паре с дублирующим автоматическим выключателем. Это необходимо, чтобы защитит его от короткого замыкания и перегрузки линии. В предложенной схеме его дублирует входной двухполюсный автоматический выключатель.

Схема №4. Этот вариант схемы распределительного щита будет подороже, но зато она отвечает более высоким стандартам безопасности. Тут предлагается подключать УЗО на каждую отходящую линию. Также каждое УЗО стоит в паре с автоматическим выключателем. Для соблюдения селективности входное УЗО ставим на 100мА, а УЗО на отходящие линии ставим на 30мА. Обратите внимание, что объединять нули после УЗО нельзя.

Данный вариант схемы распределительного щита позволяет защищать все отходящие линии по отдельности. При утечки тока отключится только то УЗО, где она произошла, а другая часть квартиры будет работать в прежнем режиме. Это удобно при поиске возникшей неисправности и исключает перебой с электроснабжением другого электрооборудования.

Схема №5. Этот вариант схемы распределительного щита предусматривает использование дифференциальных автоматических выключателей вместо УЗО и обычных автоматов. Это позволяет немного сэкономить ваших средств и уменьшить размер шкафа. Один дифференциальный автоматический выключатель занимает 2 модуля, а УЗО в паре с автоматом 3 модуля, хотя выполняют одинаковые функции. Смотрите схему подключения дифавтоматов. Если их несколько штук, то вы выигрываете существенно в размере шкафа.

Улыбнемся:

Учитель:
— Дети, какие части света вы знаете?
— Части света? — переспрашивает ученик.
— Выключатель, лампочка, провода.

Добавить комментарий

Схема сборки распределительного щитка: инструкция + фото

Содержание

1 Схема сборки распределительного щитка в квартире
2 Схема сборки распределительного щитка в частном доме

Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. На проекте обязательно должно быть обозначена вся иерархия. Схема сборки распределительного щитка является достаточно простой.

Кроме этого, на всей автоматике обязательно должен быть изображен весь номинал и класс защиты. Теперь настало время изучить наглядные схемы распределительного щита частного дома, квартиры или коттеджа. Если вам будет интересно, тогда можете прочесть про схему подключения розетки на 380 Вольт.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

Автоматического выключателя, который имеет два полюса.
Счетчика электроэнергии.
УЗО.
Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

Корпус распределительного щитка.
Нулевая шина.
Заземляющая шина.
Гребенка для соединения выключателей.
Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

Двухполюсный выключатель.
Электросчетчик.
УЗО.
Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Читайте также: схема разводки проводки в однокомнатной квартире.

Изолированное питание

9,9
СИЛА
РАЗДЕЛИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ (методы заземления и экранирования
Р. Моррисон)

Изолирующий трансформатор слов
подразумевают решение проблемы. Просто добавление трансформатора к проблеме
редко работает. Проблема и решение должны совпадать. Разделительный трансформатор
используется в приборостроении, обычно имеет один или несколько электростатических экранов, обернутых
вокруг внутренних катушек. Этот трансформатор находится внутри оборудования и
не считается частью объекта. Эти щиты подключены к различным
точек внутри прибора и может контролировать поток нежелательного тока
(см. раздел 5.6). Когда изолирующий трансформатор используется для питания группы
инструментов, то возникают новые проблемы. Трансформатор становится частью
объекта, и роль щитов совершенно иная.
   Описанные трансформаторы и связанные с ними цепи
в этом разделе может быть однофазным или трехфазным. Однофазная цепь
используется в качестве примера, потому что его проще рисовать. Единственный щит есть
показано на рисунке 9.1.
Этот
трансформатор идеально монтируется на заземляющий слой. Один щит внутри
соединенный с рамой трансформатора. Когда трансформатор установлен,
щит подключен. Первичный и вторичный проводники проходят в
проводник. Кабелепровод присоединяется к раме трансформатора и считается частью
системы заземления оборудования.
   Действие преобразователя включает разностный сигнал между
силовые проводники. Также может быть синфазный сигнал (помеха)
на основной линии передачи. Экран на рис. 9.1 отражает любые общепринятые
сигналов режима и предотвращает их подключение к вторичным цепям. Без
экран, емкость связывает синфазные сигналы непосредственно с первичной обмотки.
ко вторичным цепям. В типичном разделительном трансформаторе утечка
емкость вне экрана около 5 пФ. Со щитом большая часть
синфазный ток возвращается внутрь первичного кабелепровода и никогда не видит
вторичные цепи.
   Часть синфазного тока протекает в катушках первичной
.Этот ток возникает во вторичной обмотке под действием трансформатора. Ограничить
этого эффекта к трансформатору можно добавить второй экран. Этот щит
внутренне соединен с одной стороной первичной обмотки. Синфазный ток
теперь течет между экранами не в витках первички. Это добавило
щит показан на рис. 9.2.

Если вторичное
нагрузки генерируют какие-либо синфазные сигналы, эти сигналы желательно сохранить
от распространения через трансформатор в другие системы. Этот путь может быть
закрывается путем добавления третьего экрана, который снова подключается к одной стороне
вторичная катушка.
Развязывающий силовой трансформатор имеет внутренние экраны,
недоступны для пользователя. Если они выведены отдельно,
они должны быть подключены к трансформатору. Соединения с удаленными площадками
слишком индуктивны. Эти соединения не имеют электрического смысла и нарушают
процессы изоляции.

Что такое автоматический выключатель и почему он продолжает срабатывать?| AHS

Вы отдыхаете в своем любимом кресле и читаете уютный детективный роман, когда это происходит снова: электричество отключается, и вы остаетесь в кромешной тьме. Разочаровывает, когда ваш автоматический выключатель продолжает срабатывать, но обнаружение причин этого может помочь понять, почему вы остаетесь в неведении.

Хотя вы можете просто сбрасывать автоматический выключатель каждый раз, когда он срабатывает, выяснение корня проблемы поможет вам решить ее раз и навсегда. Общие причины, по которым ваш выключатель продолжает срабатывать, включают перегрузку цепи, короткое замыкание или замыкание на землю. Следующая информация поможет вам понять разницу между этими тремя причинами, чтобы вы могли лучше решать проблемы с автоматическим выключателем и электрической системой.

Что такое автоматический выключатель?

Ваши автоматические выключатели защищают ваш дом от проблем с электричеством, перекрывая подачу электричества в цепь всякий раз, когда электрический ток становится слишком высоким и небезопасным. Без автоматических выключателей электрические пожары, удары током и другие виды повреждений и травм происходили бы гораздо чаще.

Прежде чем мы углубимся в суть работы автоматического выключателя, важно понять, как работает электричество . Электричество — это название, которое мы даем движению электрического заряда от одного атома к другому. Мы используем электричество в качестве вторичного источника энергии, который поступает из первичного источника энергии, такого как природный газ, уголь или даже солнечная энергия. Электричество состоит из трех основных характеристик: напряжения, силы тока и сопротивления.

Электрическое напряжение — это величина давления, при которой электрический заряд перемещается по проводнику. Он течет со скоростью тока. Сопротивление возникает при взаимодействии электрического тока с проводником. Различные типы проводников имеют разный уровень сопротивления, поэтому некоторые материалы проводят электричество лучше, чем другие. Помните 9Эксперимент с картофельной батареей 0025 , который вы могли провести в начальной школе? Картофель помогает проводить электричество, действуя как мост между двумя металлами.

Однако вы, вероятно, не найдете картошку в системе электропроводки вашего дома. Электропроводка в вашем доме обычно состоит из трех различных типов проводов: провода под напряжением, по которому проходит электрический ток, нейтрального провода и провода заземления. (Горячие провода обычно черные, нейтральные провода обычно белые, а заземляющие провода обычно зеленые. ) Подобно кораблям в ночи, горячие и нейтральные провода обычно никогда не соприкасаются друг с другом. Ток проходит через прибор, создающий высокое сопротивление току; этот процесс поддерживает напряжение на безопасном уровне.

Однако время от времени что-то может привести к соприкосновению горячего и нейтрального проводов. Когда это происходит, сопротивление току резко снижается, что может привести к опасным уровням напряжения и тока и даже к пожару. Когда эти уровни напряжения и тока выше, чем они должны быть, у вас сработает автоматический выключатель. Поездка отключает электричество в цепи до тех пор, пока проблема не будет решена и безопасность не будет восстановлена.

Как узнать, сработал ли автоматический выключатель?

Обычно основным признаком срабатывания автоматического выключателя является отключение электроэнергии в определенной части дома, а не во всем доме. Вы также можете заметить, что несколько розеток в одной комнате — даже электрическая розетка USB — перестали работать.

Если срабатывает автоматический выключатель, проверьте электрические цепи, подойдя к домашнему электрическому щитку или блоку предохранителей. Убедитесь, что вы знаете, где находится ваша электрическая панель или блок предохранителей, и что их отверстие легко доступно и не заблокировано мебелью, коробками, книгами или полками.

Если ваш автоматический выключатель и предохранитель недоступны или не имеют маркировки, рекомендуется уделить время изучению каждого выключателя или предохранителя и области, которую они контролируют. Затем, когда сработает или перегорит цепь или предохранитель, вы точно будете знать, какой именно. В местах, где может быть два выключателя или предохранителя, например, на кухне, вы должны тщательно обозначить, какую часть кухни контролирует каждый из двух выключателей. Это сэкономит ваше время и энергию всякий раз, когда автоматический выключатель срабатывает случайным образом.

Если автоматический выключатель срабатывает из-за превышения максимальной силы тока, его рукоятка переключателя перемещается между положениями «включено» и «выключено». Вы можете увидеть красную область, указывающую на срабатывание автоматического выключателя. Однако это зависит от вашей электрической панели. Для некоторых панелей срабатывание вызывает лишь минимальное движение ручки; в этом случае вам нужно внимательно посмотреть на выключатели, чтобы выяснить, какой из них сработал.

Как сбросить сработавший автоматический выключатель?

до сбросьте автоматический выключатель, выключите выключатель, переместив переключатель или рукоятку в положение «выключено». Затем снова включите его. В целях безопасности рекомендуется отойти от панели или сбоку от нее на случай, если при перемещении выключателя появятся искры. Вы можете даже подумать о том, чтобы надеть защитные очки для защиты глаз.

Лучше заранее подготовиться к отключению электроэнергии . Не забудьте держать фонарик и батарейки рядом с электрическим щитом, чтобы осветить территорию, если питание отключено (и если вы не можете использовать фонарик на своем мобильном телефоне, чтобы сохранить его батарею). Подождите несколько минут после сброса автоматического выключателя, прежде чем отключать и подключать различные приборы, чтобы попытаться выяснить, что именно перегрузило цепь или вызвало срабатывание.

Что такое перегрузка цепи?

Теперь давайте вернемся к тому, почему ваш автоматический выключатель продолжает срабатывать. Цепь перегружается, когда вы пытаетесь использовать больше электроэнергии, чем она рассчитана. Если электрический провод/цепь получает большую силу тока, чем предполагается, она, скорее всего, перегрузится. Другая причина — ослабление или коррозия проводов или соединений.

Однако обычно цепь перегружается, когда в цепь подключено слишком много элементов. Например, если ваш выпрямитель для волос продолжает вызывать перегрузку цепи и отключать автоматический выключатель каждый раз, когда вы пытаетесь укротить свои локоны, это может быть связано с тем, что он подключен к той же цепи, что и другие крупные приборы; схема может не иметь достаточной силы тока.

Если вы подозреваете, что ваш выключатель продолжает отключаться из-за перегрузки, попробуйте следующие советы:

Отсоедините что-нибудь от цепи и используйте вместо нее другую цепь для нужд электроснабжения.
В качестве альтернативы, после сброса прерывателя и выдержки в течение нескольких минут, попробуйте включать или подключать элементы по одному. Если он снова перегрузится, вполне вероятно, что ваш прибор продолжает отключать автоматический выключатель, и виновником является последнее подключенное устройство.
Если в вашей розетке постоянно срабатывает выключатель, а перегрузки продолжают происходить в вашем доме на регулярной основе, вам может потребоваться установить новую выделенную цепь и розетку для области, чтобы справиться с нагрузкой по силе тока.

Чтобы предотвратить перегрузку цепей, попробуйте подключить большие приборы и бытовые системы, такие как кондиционер, стиральная и сушильная машины, а также посудомоечная машина, к отдельным выделенным цепям.
AHS предлагает услуги по настройке HVAC.

Что такое короткое замыкание?

Короткое замыкание возникает при соприкосновении горячего или активного электрического провода с нейтральным проводом. Это соединение проводов вызывает протекание большого количества тока и перегрузку цепи. Короткое замыкание всегда должно вызывать срабатывание автоматического выключателя или перегорание предохранителя. Это также может вызвать искры, хлопки и, возможно, дым. Короткое замыкание также может быть вызвано такими проблемами, как:

Ослабленные соединения
Проскальзывающий провод
Повреждения, вызванные поеданием проводов животными (если вы видите укусы мыши или крысы на проводах, вам может грозить короткое замыкание)
Неисправный электрический выключатель, розетка, приспособление, прибор, вилка или шнур

Короткие замыкания могут быть особенно опасными, поскольку они вызывают высокие температуры от протекающего тока. Это может привести к пожару, поэтому действуйте с осторожностью, если вы считаете, что в вашем доме есть такая проблема. Не стесняйтесь звонить по телефону квалифицированному электрику , особенно если вы не можете найти источник короткого замыкания.

Что такое замыкание на землю?

Замыкание на землю может произойти, когда горячий или активный провод соприкасается с проводом заземления. Заземляющий провод представляет собой заземленную часть распределительной коробки или заземленную область прибора. Когда горячий провод и заземляющий провод соприкасаются, через автоматический выключатель проходит большой ток, что часто приводит к срабатыванию автоматического выключателя.

Замыкания на землю обычно происходят, когда оборудование повреждено или неисправно. Они могут представлять реальную опасность, поскольку могут быть открыты электрические части под напряжением, что может привести к случайному контакту и, возможно, к неприятному поражению электрическим током. Если вы прикоснетесь к горячей стороне электрической цепи, пока она влажная, может произойти поражение электрическим током от замыкания на землю. Это означает, что опасность гораздо более выражена в кухнях, ванных комнатах и на открытом воздухе, где пол, скорее всего, будет влажным.

В соответствии с Национальным электротехническим кодексом эти части дома должны быть защищены прерывателями цепи замыкания на землю (GFCI) для предотвращения поражения электрическим током и пожаров. Возможно, вам потребуется сбросить выходов GFCI после замыкания на землю.

Как определить, что автоматический выключатель вышел из строя?

Как и все остальное в вашем доме, автоматический выключатель может выйти из строя. Предупреждающие признаки неисправного автоматического выключателя включают:

Выключатель, который продолжает отключаться после сброса
Запах гари в электрощитке
Автоматический выключатель, горячий на ощупь
Автоматический выключатель часто срабатывает
Признаки повреждения выключателя, такие как подпалины
Пожилой возраст или если ваш электрический щит не обслуживался в течение последних 10 лет

Советы по безопасности

Как правило, при устранении неполадок или при ремонте электрооборудования в доме необходимо соблюдать следующие 9 правил. 0025 советы по электробезопасности:

Никогда не ремонтируйте электрические шнуры или оборудование без соответствующей квалификации и разрешения.
Попросите квалифицированного электрика осмотреть намокшее электрическое оборудование, прежде чем подавать на него питание.
При работе во влажных помещениях осмотрите электрические шнуры и оборудование, чтобы убедиться, что они в хорошем состоянии и не имеют дефектов, и используйте GFCI.
Всегда соблюдайте осторожность при работе вблизи электричества.

Может быть хорошей идеей вызвать специалиста, который поможет починить прерыватель, который продолжает отключаться. Электрик может проверить наличие коротких замыканий, перегруженных цепей и замыканий на землю и безопасно устранить их.
