Схема зарядное устройство для шуруповерта 18 вольт: как сделать своими руками, принцип работы

как сделать своими руками, принцип работы

Содержание

1. Принцип работы зарядного устройства
2. Виды электрических схем ЗУ
3. На 12 вольт
4. На 18 вольт
5. Основы по самостоятельному изготовлению

Срок службы механической части аккумуляторного шуруповерта намного превышает период эксплуатации батареи и зарядного устройства. В случае с выходом из строя АКБ особой альтернативы нет. Аккумулятор подлежит замене, попытки восстановления далеко не всегда заканчиваются удачно и длительного эффекта не дают. Вышедшее из строя (или утерянное) зарядное устройство можно заменить самодельным блоком.

Принцип работы зарядного устройства

Зарядное устройство предназначено для пополнения энергией аккумуляторной батареи (или единичного элемента). Происходит это посредством пропускания постоянного (или импульсного однополярного) тока через АКБ. В гальваническом элементе (батарейке) химическая реакция, в результате которой возникает ЭДС, происходит самопроизвольно. В аккумуляторе эта реакция является возобновляемой и инициируется прохождением тока. Электрическая энергия превращается в химическую, а затем снова в электрическую.

Чтобы заставить процесс протекать, ток должен идти по направлению из источника к аккумулятору. Для этого выходное напряжение источника должно превышать напряжение на заряжаемом элементе, а ток заряда должен ограничиваться:

• на уровне 0,1-0,2С (номинальной емкости аккумулятора) – самый благоприятный режим для АКБ, но занимает много времени;
• в пределах от 0,2С до 0,35С – заряд происходит примерно в два раза быстрее, режим считается приемлемым;
• заряд током около 1С позволяет очень быстро пополнить запас энергии, но плохо влияет на срок службы АКБ – элемент может перегреться или выйти из строя даже в процессе зарядки.

Кроме формирования постоянного тока и потребного напряжения, зарядное устройство должно позволять контролировать эти параметры с помощью встроенных вольтметра и амперметра, и иметь возможность их регулировки. Еще лучше поддерживать эти характеристики автоматически, формируя наиболее благоприятный режим заряда аккумулятора.

Виды электрических схем ЗУ

Сделать зарядное устройство для шуруповерта можно самостоятельно. Для этого понадобится схема, набор электронных компонентов, паяльник с расходными материалами и определенные навыки и квалификация.

Перед выбором схемы надо учесть несколько моментов:

• импульсное зарядное устройство легче, компактнее, у него выше КПД, но оно сложнее в сборке и наладке;
• если режим зарядки и контроль ее завершения будет поддерживаться автоматически, то для NiCd, NiMH и Li-ion аккумуляторов алгоритм будет различаться – для первых двух типов зарядка производится стабилизированным током, литий-ионный заряжается по двухступенчатой (в некоторых случаях – трехступенчатой) схеме.

Две ступени заряда литий-ионных батарей.

Номинальный ток ЗУ определяется мощностью элементов силовой цепи (трансформаторов, диодов, транзисторов), и их надо подбирать в соответствии с необходимостью.

На 12 вольт

Схема простого зарядного устройства на 12 вольт, в котором параметры зарядки надо поддерживать вручную, не требует высокой квалификации для сборки и не нуждается в наладке.

Схема простого зарядного устройства.

Ток устанавливается потенциометром, параметры контролируются по амперметру и вольтметру. Трансформатор можно подобрать готовый, с напряжением на вторичной обмотке 12-15 вольт – например, ТПП-48 или ТПП-201-208. Параметры других элементов, от которых не зависит максимальный ток, указаны на схеме. Остальные выбираются в зависимости от потребного выходного тока.

По мере снижения зарядного тока его надо подстраивать до выбранного значения. Если производится зарядка током до 0,2С, процесс может занять до 16 часов, поэтому ручное поддержание параметров крайне неудобно.

Зарядные устройства с автоматическим поддержанием параметров и алгоритмами, соответствующими типу аккумулятора, часто строят на микроконтроллерах. Схемы и прошивки можно найти в сети.

Пример схемы зарядника на микроконтроллере (без прошивки неработоспособна).

Также зарядные устройства строят на специализированных микросхемах. В качестве примера приведена схема зарядного устройства на MAX713 для никель-кадмиевых аккумуляторов. Очевидно, что схема достаточно сложна, но она универсальна (для различных напряжений), имеет режим тренировочного цикла и обеспечивает оптимальный режим зарядки, а также своевременное ее завершение. Это приводит к увеличению срока службы батарей.

Зарядное устройство для никель-кадмиевых аккумуляторов.

На 18 вольт

Принципиально схемы зарядных устройств для шуруповертов на 18 вольт не отличаются от 12-вольтовых. В большинстве случаев они приводятся к нужному номиналу настройкой параметров или (как в приведенной выше импульсной схеме) переустановкой перемычек. В схеме простого зарядного устройства достаточно применить трансформатор с большим выходным напряжением. Так, ТПП-209 имеет обмотку с напряжением 20 вольт. При его использовании можно заряжать 18-вольтовые аккумуляторы.

Основы по самостоятельному изготовлению

Независимо от предпочитаемого зарядного устройства, электронные компоненты надо расположить на плате и соединить согласно схеме. Самый простой способ – применить кусочек макетной платы (беспаечную применять категорически не рекомендуется – она не сможет обеспечить надежный контакт в течение длительного времени).

Единственный минус макетной платы – низкая эстетическая составляющая. Если это не устраивает будущего владельца, можно изготовить печатную плату в домашних условиях. Неплохие результаты дает метод ЛУТ (лазерно-утюжная технология). Ее суть в том, что рисунок платы распечатывается на лазерном принтере на специальной (или просто глянцевой журнальной) бумаге.

Рисунок платы, распечатанный на журнальной бумаге.

Потом рисунок переводится с помощью утюга на медное покрытие заготовки из фольгированного материала и травится.

Заготовка из фольгированного текстолита с переведенным рисунком.

Более сложный способ – с фоторезистом (жидким или пленочным). Для его реализации потребуется ультрафиолетовая лампа. Зато возможности этого метода намного выше.

Готовая к травлению плата с рисунком из фоторезиста.

Вытравить плату можно в классическом растворе хлорного железа. Более доступна и удобна другая смесь:

• 100 мл аптечной перекиси водорода;
• 30 грамм порошка лимонной кислоты;
• 2-3 чайные ложки поваренной соли.

После травления любым способом плата промывается в большом количестве проточной воды, покрытие рисунка смывается растворителем. Плата сушится, в ней сверлятся отверстия, и после облуживания она готова к монтажу.

Готовая плата, полученная методом ЛУТ.

Рисунок платы можно разработать в бесплатной программе. Например, легко осваивается Sprint LayOut. При достижении определенной квалификации можно освоить более сложные программы для разработки печатных плат, но их придется приобрести или воспользоваться бесплатными версиями с урезанными возможностями (их достаточно, чтобы закрыть 90% потребностей домашнего мастера). При разработке платы надо предусматривать возможность установки мощных транзисторов и диодов на радиаторы. Для этого должно быть предусмотрено место на плате, либо элементы располагают на краю – чтобы привинтить их на внешние теплоотводы.

Рекомендуем к просмотру: Зарядное для шуруповерта из того, что было в доме.

Если схема позволяет крепить силовые элементы непосредственно на радиатор, то транзисторы или диоды надо сажать на теплопроводящую пасту. Если не позволяет – через изолирующие слюдяные или упругие прокладки. По окончании сборки надо изготовить корпус для устройства или сделать его самостоятельно. На передней панели располагают органы управления и индикации. Для подключения аккумуляторов можно смонтировать посадочное место с контактами от вышедшего из строя ЗУ.

Устройство для зарядки аккумуляторов шуруповерта несложно собрать самостоятельно. Схему (и, соответственно, уровень автоматизации) надо выбирать под собственную квалификацию.

Схема зарядного устройства для шуруповерта 18 вольт

Тема в разделе » Архив «, создана пользователем Vadim , 23 Сентябрь Войти или зарегистрироваться. Строительный форум — Главный строительный портал для общения. Нет зарядки шуруповерта Тема в разделе » Архив «, создана пользователем Vadim , 23 Сентябрь

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Уважаемый Пользователь!
• Самое простое, но самое правильное зарядное устройство
• Ремонт зарядного устройства для шуруповёрта 18 вольт
• Нет зарядки шуруповерта
• Конструкция зарядного устройства от шуруповёрта
• Чем заменить аккумуляторы в шуруповерте. Электрическая схема аккумулятора шуруповерта bosch
• Стандартная схема зарядного устройства для шуруповёртов на 18 вольт
• Зарядное устройство для шуруповерта 12 вольт, изготовленное своими руками
• ЗУ шуруповерта Sturm

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Преределка 18 вольтового зарядного устройства шуруповерта DORKEL

Уважаемый Пользователь!

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Блок розжига MTF.

Ищу схему инверторного сварочного аппарата Форсаж Ищу схему. Help: Запуск ассинхронного двигателя. Програмирование 27cpc Проблема со слотом карт памяти в PS Микросборка 04УН усилитель микрофонный.

Опознание микроконтроллера PIC12F Помогите распознать радиодеталь в блоке автомобиля Lancer. Система ночного видения танка Т нужна схема. ЗУ шуруповерта Sturm. Выгорел диод в силовом мостике. Подскажите как происходит стабилизация ограничение тока заряда аккумулятора. Схема срисованная с натуры могут быть ошибки в прикрепленном файле. Все остальные элементы при прозвонке и повторном включении, после замены диода, в рабочем состоянии.

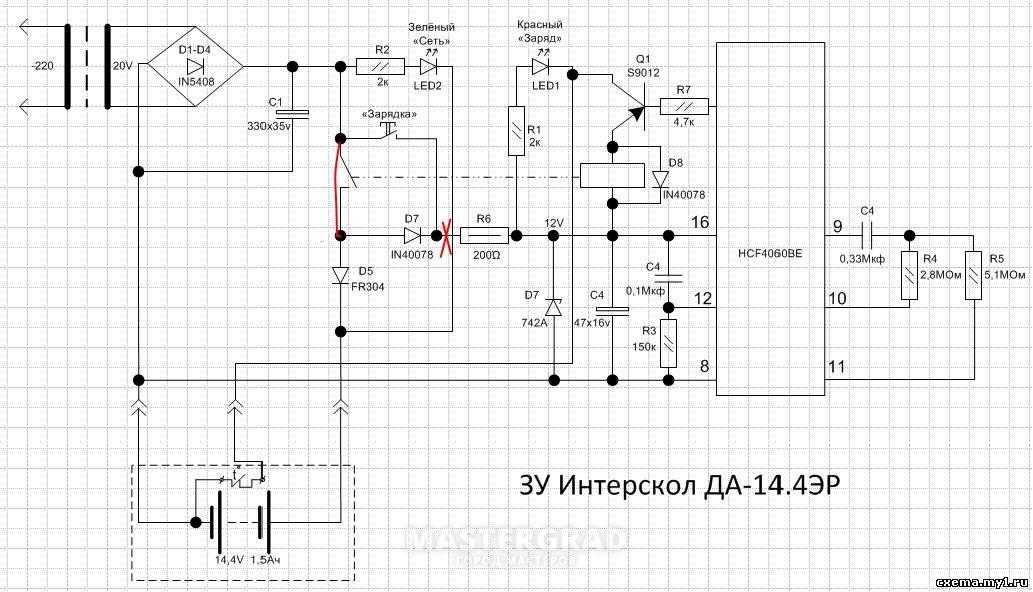

DD1 HCF — это скорее всего таймер времени заряда, при появлении лог. Проверить с аккумулятором не было возможности. Если не составит труда, укажите на ошибке в схеме или дайте ссылку на материал. Принимаются любые советы и коментарии. ЗУ Sturm. Ничего похожего на ограничение тока на схеме не видно, видимо только за счет насыщения ттранса. Хозяин вродебы разбирал аккумулятор, говорит внутри кроме 15 банок, ничего нет. Правда после разборки аккумулятора, зарядник работает нормально даже с этой батареей.

Тема была открыта из соображений «повышения образованности», как говорил известный персонаж. Ни разу не встречал ничего кроме банок и термопредохранителей внутри батарей кроме LiIon конечно.

Подождем, может у кого-то опыт побогаче, я с такой штукой столкнулся впервый раз, не считая зарядников сотовых телефонов. Диод просто так не сгорел?

А от увеличившегося тока. А по -В вероятней контролируется напряжение зарядки, достигнув требуемого значения, блокирует работу схемы. Из любопытства пришлось рисовать схему, а причину выхода из строя обьяснил банально: неисправен аккумулятор. Но если причина отказа детали не выяснена до конца, то вроде бы и удовлетворения от ремонта не получаешь. А чтобы отказ обьяснить, нужно знать как железка должна работать. Поэтому просьба: если кто знает или есть какая-либо информация — подскажите, думаю и другим это будет полезно.

Но как происходит ограничение тока? У меня ситуация та же: диод моста, только не выгорел, а начал дымить перегрев. Анатолий К. Заглянувший Сообщения: 4. Клон такого зарядника поставляется с шуруповертами Einhell. Под названием LGH. Тоже 18 вольт. Таже элементная база. Только вместо предохранителя по 20 вольтам, предохранитель встроен в транс по в. Дважды уже менял. Забыл добавить. Из 4х аккумуляторов два уже почти умерли, отсюда видимо и короткое.. Думаю добавить схемку стабилизации напряжения режим хранения в конце заряда.

Внутри аккумулятора стоит термовыключалка. Пририсовал на схеме. Шуруповертов у меня теперь два. Один добросовестно проработал 3 года. Купил еще один. Второй начал глючить уже через 2 месяца. Зарядка сгорела, а шуруповерт стал свистеть и стартовать через раз.

Вот лето кончилось, стройка завершилась. На досуге буду разбираться. ЗУ Sturm1. Если ток меняется незначительно, то может имеет смыл поставить стабилизатор тока на LM или ей подобной.

Вопрос задан чисто из любопытства. А я на делал зарядку, что то вроде этого. Один операционник контролирует ток, а второй конечное наряжение на аккумуляторе. Если на выходе второго операционника поставить делитель, то им можно выставлять напряжение режима хранения заряженного аккумулятора. А если так? Ну это классика. Обычный стабилизатор тока без нормальной регулировки. В том что я дал, ток и напряжение регулируются в широких пределах.

Суть, в возможности заряжать любые аккумуляторы, любым разумным током. Да еще и переходить в режим хранения. Кроме того он может работать и как стабилизатор напряжения с защитой по току. Для увеличения тока LM могут работать и в параллель. Если еще добавить операционникам минусовое питание -5в, то регулировка тока станет еще чувствительнее. Вплоть до работы со стандартным шунтом 75 мВ. Правда тогда лучше выставлять защиту по току регулировкой опорного напряжения.

Потенциометры лучше брать многооборотные. И еще. Сам стабилизатор может вообще быть любым. Даже на рассыпухе. Там ошибка на схеме. Применение микросхемных стабилизаторов серии У меня на основе Вашей схемы собран лабораторный блок питания, который безотказно служит лет 10, но в данной ситуации это немного сложновато. И все таки: какой ток заряда в начале и в конце? Следующая информация может быть полезна тем, кто не может найти в продаже фирменных аккумуляторных блоков например, 18v Ni-Cd.

Хочу поделиться наблюдениями о встреченной модификации блоков. Итак, у знакомого быстро сдохли аккумуляторные блоки к какому-то дешевому шуруповерту. Он долго искал в продаже такие же, но, в конце концов отчаявшись, купил похожий по виду блок Ni-Cd , который имел такой же разъем габарит разъема и расположение контактов.

Оказалось, что он отказывается заряжаться в штатной зарядке от шуруповерта. Проявление — при вставке разряженного нового аккумуляторного блока в гнездо зарядки горящий зеленый светодиод горит еще ярче. При разбирательстве выяснилось, что два варианта аккумуляторных блока отличаются реализацией в них термозащиты. В старом штатном стоит термоконтакт JRM A55 оцененная феном температура разрыва контакта — около С, замыкания — около С.

Хотя на зарядке написано С! В новом — неполярный термоэлемент с сопротивлением при комнатной температуре — около 10кОм, а при С — около 2кОм.

Все сделано на одном заводе, «розлито из одной бочки». Визуально новый аккумуляторный блок имеет чуть меньшие габариты, не подходит к защелкам шуруповерта, его корпус имеет 4 шурупа по углам а старый — два по углам и один в середине.

Принятие решения о аварийной температуре аккумуляторов отдано на откуп теперь уже самому зарядному устройству, — оно ориентируется по измерительному сигналу со среднего контакта акк. Аналогичный эффект как бы «аварийно высокая температура аккумулятора» будет наблюдаться и при попытке зарядить аккумулятор с термоконтактом зарядкой для аккумулятора с «аналоговым» термоэлементом.

Если приходится покупать «что есть в продаже» приблизительно подходящее по разъему, типу аккумулятора и напряжению, вернее всего переставить аккумуляторные элементы в старый корпус, используя всю старую «автоматику». Помогите опознать микросхему автоматического зарядного устройства шуруповерта Sturm. Из-за этой микросхемы не горит красная часть светодиода.

Самое простое, но самое правильное зарядное устройство

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются. В наше время выпускаются модели на 12, 14 и 18 В. Также важно отметить, что производители применяют различные комплектующие элементы для зарядных устройств.

Обзор опубликован в соответствии с п Правил сайта. Планирую купить Еще одно зарядное устройство, теперь Вольт 1 Ампер.

Ремонт зарядного устройства для шуруповёрта 18 вольт

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках. Друзья сайта. Купить паяльник. ЗУ для аккумуляторов шуруповерта.

Нет зарядки шуруповерта

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В. Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки.

Полезные советы.

Конструкция зарядного устройства от шуруповёрта

Впервые столкнувшись с необходимостью реанимации уже мертвых аккумуляторов, я решил изучить вопрос и задаться целью «впихнуть невпихуемое», то есть выжать из приготовленных на выброс АКБ последнее. Опуская всякие детали, перейду к тому, что же я вывел для себя. А получается вот что: заряжать аккумуляторы нужно не только импульсами, а еще и разряжать в паузах между импульсами заряда. Но что еще важнее — импульсы постоянного тока также не очень благоприятны. В итоге родилось вот такое устройство:. Это решение позволяет заряжать аккумулятор, а также разряжать в паузах длиной в полу-период.

Чем заменить аккумуляторы в шуруповерте. Электрическая схема аккумулятора шуруповерта bosch

Здравствуйте дорогие посетители. Хотел вам предложить схему зарядного устройства для аккумуляторов шуруповерта. Смотрим Фото 1. Но вот, что получилось. Думал, что уж если сам шуруповерт дерьмо, так может быть схема зарядного устройства, кому ни будь пригодиться.

Схема Зарядного устройства Калибр DWV 14V 18V A LiCHAR-V По всем вопросам обращайтесь ко мне на почту.

Стандартная схема зарядного устройства для шуруповёртов на 18 вольт

При использовании шуруповёрта пользователи часто сталкиваются с повреждением зарядного устройства ЗУ. В первую очередь это связано с нестабильностью параметров электрической сети, к которой подключается устройство заряда, а во вторую — с выходом из строя аккумуляторной батареи. Решается эта проблема двумя способами: покупкой нового зарядного устройства для шуруповёрта или его самостоятельным ремонтом.

Зарядное устройство для шуруповерта 12 вольт, изготовленное своими руками

ВИДЕО ПО ТЕМЕ: Доработка з/у шуруповёрта

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Блок розжига MTF. Ищу схему инверторного сварочного аппарата Форсаж Ищу схему.

В результате приходится неоднократно откладывать работу на часа. Существует 2 варианта, как можно избежать подобной ситуации.

ЗУ шуруповерта Sturm

Силовую часть зарядного устройства шуроповерта представляет силовой трансформатор типа GS рассчитанный на мощность 25 Ватт. Со вторичной обмотки трансформатора снимается пониженное переменное напряжение номиналом 18В оно следует на диодный мост из 4 диодов VD1-VD4 типа 1N, через плавкий предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N рассчитан на прямой ток до трех ампер. Электролитическая емкость C1 сглаживает пульсации появляющиеся в схеме после диодного моста.

Шуруповерт — один из самых универсальных электроинструментов. В этом убедились многие на своем опыте. Однако даже такой чудесный инструмент имеет свои недостатки.

18V Аккумуляторная дрель Схема зарядного устройства

используйте схему зарядного устройства на 18 В для аккумуляторной дрели. Идея была запрошена г-ном Чибузо.

Содержание

Технические характеристики

1. Вот проблема. У меня вообще нет зарядного устройства для аккумуляторной дрели. Но у меня есть автомобильное зарядное устройство переменного напряжения.
2. Я пытался использовать его, наклеивая металлические пластины на клеммы аккумуляторного блока, но обнаружил, что аккумуляторный блок через некоторое время становится теплым/горячим, поэтому я быстро отключил его.
3. Аккумулятор 18 В nicd, и я боюсь, что если он еще не разрядился/не поджарился, я могу разрушить его, одновременно подав слишком большой ток с помощью автомобильного зарядного устройства.
4. Я знаю, что вы очень хороший эксперт в этой области, я с нетерпением жду вашего предложения. Как я уже говорил ранее, я любитель, интересующийся многими областями, и я использую эти инструменты, но их зарядка является проблемой для меня, поэтому я ищу постоянное решение.
5. Наконец-то я собираюсь попробовать свои силы во многих ваших проектах, которые мне удастся найти. Могу ли я лично связаться с вами, если у меня возникнут проблемы, поскольку я стараюсь улучшить свои знания в области электроники, используя вашу платформу. Я готов быть вашим учеником.
6. Спасибо за такое большое сердце, которое готово поделиться тем, что вы знаете, с совершенно незнакомыми людьми. Еще раз, мне очень жаль беспокоить вас.

Дизайн

Будь то свинцово-кислотный, никель-кадмиевый или литий-ионный аккумулятор, показанное ниже многофункциональное зарядное устройство можно использовать для любой из них для эффективной и беззаботной зарядки:

Основные характеристики этого универсального автоматического зарядного устройства:

1) Зарядка постоянным напряжением

2) Автоматическое отключение при полной зарядке аккумулятора.

3) Максимальный ток 5 ампер, что означает, что с помощью этого зарядного устройства можно нормально заряжать аккумуляторы емкостью до 50 Ач.

4) Полностью настраиваемый в соответствии со спецификациями батареи.

5) Низкая стоимость

6) Специальные детали не требуются, все они стандартны и легко доступны.

7) Светодиодные индикаторы для контроля состояния отключения и зарядки.

8) Подходит для гаражей и домашнего использования.

Как настроить эту простую схему зарядного устройства аккумуляторной дрели:

Вся процедура подробно описана в этом посте, в котором объясняется, как настроить или настроить схему зарядного устройства на основе операционного усилителя 741 IC для реализации автоматического отключения

Вышеупомянутая схема универсального зарядного устройства представляет собой зарядное устройство постоянного напряжения и зарядное устройство постоянного тока, когда оно реализовано как зарядное устройство на 5 ампер, однако для зарядки с меньшим током эта схема может потребовать дополнительной цепи постоянного тока зарядки LM338 между входным источником питания и вышеуказанной схемой.

Пошаговая процедура настройки

• Сначала замкните базу/эмиттер BC547.
• Поверните очиститель предварительной настройки P2 на уровень земли.
• Без подключенной батареи включите входное питание и настройте предустановку P1, пока не получите 14,2 В между катодом D1 и линией заземления.
• Затем отрегулируйте предустановку P2, пока не загорится светодиод.
• Все, процедура настройки завершена.
• Наконец, снимите короткое замыкание между базой и эмиттером, цепь беспроводного зарядного устройства готова к автоматической зарядке и отключена.

Как зарядить аккумуляторную дрель-аккумулятор 18 В с помощью показанной схемы универсального зарядного устройства

Аккумуляторная дрель-аккумулятор может быть в основном никель-кадмиевой батареей, которая не так критична, как аналоги свинцовых аккумуляторов, с точки зрения параметров зарядки.

Как и литий-ионные аккумуляторы, они также позволяют заряжать их током, который может составлять 1/10 их номинального значения в ампер-часах или достигать их указанного номинального значения в ампер-часах.

Например, если батарея дрели рассчитана на 3 Ач, ее можно заряжать при 3/10 = 0,3 А или токе 300 мА или при любом токе в пределах 3 А, но не выше этого предела.

Однако при полной скорости зарядки 1С батарея может значительно нагреться, что должно быть решено с помощью схемы автоматического регулятора температуры или вентиляторного охлаждения.

Дизайн печатной платы для приведенного выше объясненного цепи с беспроводной буровой батареей.

6V and 3,3-вольтовые стабилитроны = 1 шт. каждый, оба могут иметь номинальную мощность ½ Вт (можно заменить на 4,7-вольтовые стабилитроны для обоих)

Вам также понравится:

• 1 . &nbspСхема проверки состояния батареи для проверки состояния батареи и резервного питания
• 2 . &nbspОбъяснение типов аккумуляторов [NiCd, NiMH, свинцово-кислотные, литий-ионные]
• 3 . Цепь автоматического зарядного устройства с одним транзистором
• 4 . &nbspСхема индикатора низкого заряда батареи, использующая только два транзистора
• 5 . &nbspКак зажечь светодиоды мощностью 1 Вт с помощью зарядного устройства для мобильного телефона
• 6 . Расчет солнечной панели, инвертора, зарядного устройства

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Взаимодействие с читателем

Как сделать зарядное устройство на 18 В — Проверка, изготовление и использование_Аккумулятор Greenway

0769-27282088

Сервисный центр

Dongguan Greenway Battery Co.,Ltd.

ФАКС：(+86) 769 2229 0098

粤ICP备11070025号
Эл.

　　Зарядное устройство говорит само за себя; он заряжает батарею. Он часто используется для подачи энергии в перезаряжаемую батарею, пропуская через нее электрический ток.

　　Процесс зарядки зависит от размера и типа заряжаемой батареи. Некоторые типы батарей обладают высокой устойчивостью к перезарядке и могут заряжаться путем подключения к источнику постоянного напряжения или источника постоянного тока; простые зарядные устройства этого типа требуют ручного отключения после зарядки или могут иметь специальный таймер для отключения зарядного тока в фиксированное время. Аккумуляторы других типов не выдерживают перезарядки, перезарядки, взрыва или повреждения. Зарядное устройство может иметь схемы измерения напряжения или температуры, а также микропроцессор для безопасного изменения зарядного напряжения и тока, определения состояния заряда и т. д.

　　Этот пост посвящен зарядному устройству на 18 В. Поэтому, если вам интересно узнать, как сделать зарядное устройство на 18 В, то это подходящее место для этого. В этом посте мы расскажем вам, как проверить, нуждается ли зарядное устройство в замене или замене, как сделать схему зарядного устройства и многое другое. Итак, без лишних слов, давайте углубимся!!

　　Как проверить, нужно ли заменить зарядное устройство? Зарядное устройство практически не выходит из строя, так как в нем нет движущихся компонентов. Он просто состоит из медных проволочных обмоток, которые уменьшают напряжение портала до напряжения, необходимого для зарядки аккумулятора вашего электроинструмента. Зарядные устройства аккумуляторов являются закрытыми блоками, поэтому в зарядном устройстве есть только одна или две детали, обслуживаемые пользователем: предохранитель в вилке, который подключается к внешнему источнику питания, а также предохранитель на зарядном устройстве. Однако, если вы все еще чувствуете, что с вашим зарядным устройством что-то не так, не паникуйте; мы представляем вам несколько простых шагов, которым вы должны следовать:

　　1.Начните с подключения 18-вольтового зарядного устройства к электросети и включите зарядное устройство.

　　2.Возьмите мультиметр и прикрепите его для измерения напряжения. Установите диапазон напряжения от 10 до 30 вольт.

　　3.Подсоедините два провода (красный для плюса и черный для минуса), идущие от мультиметра, к клеммам 18-вольтового зарядного устройства.

　　4. Установите один датчик на краю красного провода на центральную металлическую клемму на зарядном устройстве, а другой датчик на краю черного провода на внешнюю металлическую клемму на зарядном устройстве. Убедитесь, что клеммы помечены как «+» и «-», обозначающие плюс и минус соответственно.

　　5.Теперь внимательно проверьте показания мультиметра. Если он показывает 18 вольт, то зарядное устройство работает правильно и генерирует заряд. Если нет, то, скорее всего, ваше зарядное устройство нуждается в проверке или замене.

　　6.Иногда в предохранителе стоит дефолт. Чтобы проверить предохранитель, поместите датчики на каждом конце двух проводов от мультиметра на каждый конец предохранителя. Если на мультиметре отображается напряжение, значит, ваш предохранитель исправен. Если на дисплее мультиметра нет показаний, возможно, предохранитель перегорел и его необходимо заменить.

　　7.Теперь повторите процесс проверки с помощью мультиметра. Если вы получаете показания, то это предохранитель в вилке, и ваше зарядное устройство не нуждается в замене, но, если оно не показывает никаких показаний, зарядное устройство не работает и его необходимо заменить или отремонтировать как можно скорее.

　　Как сделать зарядное устройство на 18 В? Сделать зарядное устройство не сложно. Вы можете легко сделать самодельное зарядное устройство. Все, что вам нужно, это следовать надлежащим инструкциям и рекомендациям по изготовлению зарядного устройства на 18 В с нуля.

1. Компоненты. Вам нужно сделать зарядное устройство:

1.LM7818 Регулятор напряжения

2,50 Вольта, 1000 Микрофарадский конденсатор

3.4 Диод 1 N4007

4.1K Резистовый светодиод

5.12 или 24-VOLT CRARSTREN CRARSTRENC

　　6. Печатная плата паяльника

　　2. Создайте принципиальную схему:

　　Чтобы составить принципиальную схему, внимательно следуйте приведенным ниже инструкциям:

　　1. Преобразователь постоянного тока,

　　2. Теперь подключите конденсатор 1000 мкФ с диодом

　　3. Подключите резистор 1k со светодиодом и,

　　4. Наконец, подключите регулятор напряжения 7818. LM 7818 имеет три контакта: первый для входа, второй для земли и третий для выхода

　　3. Теперь подключите все компоненты на печатной плате, используя принципиальную схему

　　Ваше зарядное устройство на 18 В готово к использованию; проверить его на мультиметре и получить зарядку.

　　Как правильно использовать зарядное устройство на 18 В? Срок службы батареи сокращается при непродолжительном использовании, поэтому держите ее в рабочем состоянии. Старайтесь регулярно использовать зарядное устройство.

　　Обязательно заряжайте аккумулятор до полной зарядки. Большинство зарядных устройств оснащены указателем, показывающим, когда батарея полностью заряжена.

　　Храните зарядное устройство в прохладном и сухом месте; он прослужит дольше, если хранить его в сухом помещении с контролируемым климатом. Обязательно храните батарею в оригинальном футляре для переноски или в мягкой сумке.

　　Не забудьте аккумулятор на зарядном устройстве; не забудьте удалить его после полной зарядки. Перезарядка может привести к серьезному повреждению аккумулятора и сокращению срока его службы.

　　Не подвергайте зарядное устройство воздействию воды. Мгновенно вытрите всю влагу с зарядного устройства.

　　Вот несколько советов, которые помогут вам правильно использовать зарядное устройство или аккумулятор на 18 В.

　　Последние слова: Это все от зарядного устройства на 18 В. Здесь мы рассмотрели все ключевые аспекты, связанные с зарядным устройством на 18 В.
