Схема импульсного зарядного устройства для шуруповерта

Практически все шуруповёрты работают от аккумуляторов. Средняя ёмкость аккумулятора — 12 мАч. А для того, чтобы он всегда находился в рабочем состоянии, нужна постоянная подзарядка. Для этого необходимо зарядное устройство, характерное для каждого типа аккумуляторов. Однако они сильно различаются по своим характеристикам. В настоящее время выпускают модели на 12—18 В.

Поиск данных по Вашему запросу:

Схема импульсного зарядного устройства для шуруповерта

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Принцип работы зарядного устройства для аккумуляторов шуруповертов

Изготовление устройства зарядного для шуруповёрта своими руками

Зарядное устройство для шуруповерта или блок питания 14. 5в 400ма

Рубрика: Зарядные устройства

Импульсное зарядное устройство для литиевых аккумуляторов

Конструкция зарядного устройства от шуруповёрта

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: САМАЯ ДЕШЁВАЯ ПЕРЕДЕЛКА ЗАРЯДНОГО УСТРОЙСТВА под литиевые аккумуляторы Li Ion

Принцип работы зарядного устройства для аккумуляторов шуруповертов

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы «Интерскол».

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства. Силовая часть зарядного устройства состоит из силового трансформатора GS Мощность его около Ватт. Считал по упрощённой формуле, о которой уже говорил здесь. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.

Каждый из диодов 1N выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста. Основа схемы управления — микросхема HCFBE , которая является разрядным счётчиком с элементами для задающего генератора.

Она управляет биполярным транзистором структуры p-n-p S Транзистор нагружен на электромагнитное реле SA.

На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда — около 60 минут.

Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт. Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки «Пуск» микросхема U1 HCFBE обесточена — отключена от источника питания. При нажатии кнопки «Пуск» напряжение питания от выпрямителя поступает на стабилитрон 1NA через резистор R6. Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S , которым она управляет.

Напряжение питания через открытый транзистор S поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 1N шунтирует реле и защищает транзистор S от скачка обратного напряжения, которое образуется при обесточивании обмотки реле. Что будет после того, когда контакты кнопки «Пуск» разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 1N поступает на стабилитрон VD6 через гасящий резистор R6.

В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты. Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых Ni-Cd элементов, каждый по 1,2 вольта.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему. Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

При включении в сеть V зарядное устройство ни как не проявляет свою работу. Индикаторы зелёный и красный светодиоды не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе. При нажатии кнопки «Пуск» электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора.

Загорается красный светодиод, а зелёный гаснет. По истечении 50 — 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена. Такой алгоритм работы примитивен и со временем приводит к так называемому «эффекту памяти» у аккумулятора. То есть ёмкость аккумулятора снижается. Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта.

В заряднике для шуруповёрта такой режим не реализован. На графике показано, как во время заряда меняется температура элемента temperature , напряжение на его выводах voltage и относительное давление relative pressure. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину — порядка 10mV для Ni-Cd и 4mV для Ni-MH.

По этому изменению напряжения контроллер и определяет, зарядился ли элемент. Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С.

Такое происходит, когда емкость аккумулятора снизилась из-за «эффекта памяти». При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут. Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством , например, таким, как Turnigy Accucell 6. Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.

Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер. В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует. В моей практике был случай, когда стабилитрон пробило, мультиметром он «звонился» как кусок провода.

После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на «пробой» можно также, как и обычный диод. О проверке диодов я уже рассказывал. После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться засветится индикатор «Сеть» зелёный.

Вынимаем АКБ и делаем «контрольный» замер напряжения на её клеммах. АКБ должна быть заряженной. Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 JDD 2A в аккумуляторном блоке. Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей. Устройство химических источников тока батарейки.

Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает.

Что делать? Конструкция зарядного устройства от шуруповёрта Схема, устройство, ремонт.

Изготовление устройства зарядного для шуруповёрта своими руками

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Что-то не так? Пожалуйста, отключите Adblock. Как добавить наш сайт в исключения AdBlock.

Здесь вы узнаете, как устроено зарядное устройство от шуруповёрта. Схема , конструкция, ремонт.

Зарядное устройство для шуруповерта или блок питания 14.5в 400ма

На главную. Не ожидал я такого шквала писем с запросами готовых зарядных устройств У меня нет готовых печатных плат и рассылкой я не занимаюсь. Все печатные платы оставшиеся от макетирования устройства высланы первым счасливчикам. Доразряд можно организовать либо отдельным устройством от Вашего старого зарядного устройства , либо доработав универсальное. Понадобился мне в хозяйстве шуруповёрт решил самостоятельно поставить металлический забор на даче Как в дальнейшем показала практика использования — у шуруповёрта хорошее соотношение цена — качество, а самое главное преимущество, как потом выяснилось — возможность купить дополнительные батареи. Мне не хватало на целый выходной день заряда 2-х аккумуляторов, идущих в комплекте, электричества на даче пока нет, а подзаряжать от аккумулятора машины было опасно — можно вечером не завести двигатель. Вначале, непосредственно на заводе приобрёл дополнительные 2 батареи, но и их с моими темпами работ хватало впритык, а уж когда у меня аккумуляторов стало 6 штук — тут работа «закипела» Весь забор собран на болтах, шурупах и вытяжных клёпках, так что объём работ для этого шуруповёрта можете себе представить

Рубрика: Зарядные устройства

Блог new. Технические обзоры. Зарядное устройство Опубликовано: ,

В радиолюбительской практике всегда необходим лабораторный источник питания с широким диапазоном выходных напряжений и достаточным запасом тока нагрузки. Предлагается одна из таких несложных конструкций, позволяющая подключать несколько разных устройств одновременно.

Импульсное зарядное устройство для литиевых аккумуляторов

Впервые столкнувшись с необходимостью реанимации уже мертвых аккумуляторов, я решил изучить вопрос и задаться целью «впихнуть невпихуемое», то есть выжать из приготовленных на выброс АКБ последнее. Опуская всякие детали, перейду к тому, что же я вывел для себя. А получается вот что: заряжать аккумуляторы нужно не только импульсами, а еще и разряжать в паузах между импульсами заряда. Но что еще важнее — импульсы постоянного тока также не очень благоприятны. В итоге родилось вот такое устройство:. Это решение позволяет заряжать аккумулятор, а также разряжать в паузах длиной в полу-период.

Конструкция зарядного устройства от шуруповёрта

Тема в разделе » Архив «, создана пользователем Vadim , 23 Сентябрь Войти или зарегистрироваться. Строительный форум — Главный строительный портал для общения. Нет зарядки шуруповерта Тема в разделе » Архив «, создана пользователем Vadim , 23 Сентябрь После разряжения батареи, установили её на зарядку, после нескольких часов заряда примерно около пяти, установили батарею на шуруповерт, но он оставался недвижимым. Думаем проблема в зарядке, какие она должна выдавать параметры и как его прозвонить прибором.

Для принципиальных схем зарядных устройств шуруповёртов на 18 В конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа.

Стандартная электрическая схема зарядного устройства шуруповерта включает в себя микросхему трехканального типа. В данном случае транзисторов для модели на 12 В потребуется четыре. По емкости они могут довольно сильно отличаться.

Простое зарядное устройство для двух литиевых аккумуляторов пришлось собрать из-за того, что радиостанции, поставляемые в Россию имеют сейчас литиевые аккумуляторы, и найти никель-кадмиевые или метал-гидридные аккумуляторы становится всё проблематичнее. Старые зарядные устройства для зарядки литиевых АКБ не подходят. ЗУ на основе микропроцессоров собрать не всегда возможно из-за их отсутствия и стоимости. Работа устройства довольна проста.

Практически все шуруповёрты работают от аккумуляторов.

Какая либо индикация отсутствует. Внутри блока питания как и гласила надпись AC Я уж было занялся поисками в хламе похожего трансформатора на вольт в надежде что остальное схема зарядки доделает сама, но насмотревшись за последние пару недель на внутренности китайских ЭЛТ телевизоров — рука сама потянулась разобрать и крэдл тоже. И о ужас — там внутри оказалось ровно пять деталей — четыре диода выпрямительный мост и один токоограничительный резистор. Нет, я конечно понимаю что во первых для серийного производства чем дешевле тем лучше, во вторых для Ni-Cd аккумулятора зарядка пульсирующим током очень даже не навредит.

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются.

Зарядное устройство для шуруповерта можно сделать своими руками

Шуруповерт есть в каждом доме, где выполняются элементарный ремонт. Любому электроприбору требуется стационарное электричество или блок питания. Поскольку наиболее популярными являются аккумуляторные шуруповерты — требуется еще и зарядник.

Он идет в комплекте с дрелью, и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обусловлена низкой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос. Задача простого зарядника — получить постоянное напряжение с достаточной для зарядки аккумулятора токовой нагрузкой.

Важно! Для начала заряда, напряжение на выходе блока питания должно быть выше номинального значения аккумулятора.

Работает такая зарядка по принципу обычного стабилизатора. Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт. Тип батарей не имеет значения.

Такой блок питания (он же зарядник) можно собрать своими руками. Спаять схему можно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, достаточно медного радиатора площадью 20 см².

Обратите внимание

Стабилизаторы такого типа работают по компенсационному принципу — лишняя энергия отводится в виде тепла.

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства.

Далее переменный ток выпрямляется при помощи диодного моста VD1. Обычно производители (особенно китайские) используют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматика на подобных устройствах не предусмотрена, время зарядки аккумулятора определяет пользователь. Для контроля заряда собрана несложная схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) гаснет.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники и попроще. Немудрено, что процент выхода из строя довольно высок.

У владельца появляется перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме вы сможете собрать зарядное устройство для шуруповерта своими руками, которое прослужит дольше фабричного.

Меняя трансформатор и стабилизатор, вы сможете подобрать необходимое значение для вашего аккумулятора.

Аналоговые с внешним блоком питания

Сама по себе схема зарядного устройства примитивна, насколько это возможно. В комплект входит сетевой блок питания, и собственно зарядник, в корпусе фиксаторе модуля аккумуляторных батарей.

Блок питания рассматривать нет смысла, его схема стандартная – трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. На выходе, как правило, 18 вольт, для классических 14 вольтовых аккумуляторных батарей.

Плата управления зарядом занимает площадь спичечного коробка:

Как правило, никакого теплоотвода на таких сборках нет, разве что нагрузочный резистор большой мощности. Поэтому подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник:

Первое условие – наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления. В случае выхода из строя всего комплекта – можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
Второе условие – элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления на транзисторе KT817, усиление обеспечивает мощный транзистор КТ818. Его необходимо снабдить радиатором. В зависимости от тока заряда, не нем может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда. Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко разместить в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Важно! Общий недостаток аналоговых зарядных устройств – долгий процесс заряда.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ – на сборку шкафа хватит. Среднее время заряда китайской аккумуляторной дрели – 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена. Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа.

Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Обратите внимание

Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Тут можете скачать печатную плату в формате lay

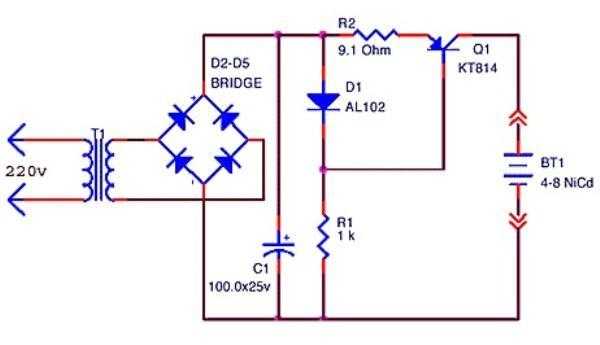

Так выглядит схема переделки зарядного устройства.
