Закон ома для участка цепи: формула, объяснение простыми словами

Основой прикладной электротехники безусловно является закон Ома для участка цепи. Не зная его основных положений, можно допустить серьезные ошибки в практической работе. О самом физическом явлении всем известно еще со школы. Но с помощью базовых положений может формулироваться много других вариантов, так или иначе затрагивающих особенности применения закона в реальных условиях. Именно здесь возникают сложности, требующие точных знаний и навыков оперирования физическими величинами.

Содержание

Как звучит закон Ома для участка цепи

Ток в проводнике возникает в электрическом поле, которое, в свою очередь, появляется при наличии разности потенциалов или напряжения. Движение тока направлено в сторону меньшего потенциала. Условно считается, что в этом направлении двигаются положительные заряды, а в обратную сторону происходит движение свободных электронов.

На участке металлического проводника данный процесс будет выглядеть следующим образом. На каждом конце присутствует потенциал – ϕ1 и ϕ2, при этом ϕ1 > ϕ2. Следовательно, напряжение в этом месте равно U = ϕ1 – ϕ2. Немецкий ученый Ом практически установил зависимость, при которой с увеличением напряжения, возрастает и сила тока, протекающего через неполный участок.

Для каждого из проводников, отличающихся материалами, был построен свой график, отражающий зависимость силы тока от напряжения. В дальнейшем, эти графики стали известны, как вольт-амперные характеристики. В результате, было установлено наличие линейной связи между обеими величинами – силой тока и напряжением. То есть, они находятся в прямой пропорциональной зависимости.

Но, как показывают графики, все проводники обладают разными коэффициентами пропорциональности. Следовательно, у них разная степень проводимости, получившая название электрического сопротивления (R). Поэтому, чем ниже будет сопротивление проводника, тем выше сила тока, проходящего через него. При том, что напряжение для всех проводников будет одинаковым.

После всех опытов ученый смог окончательно сформулировать свой закон для участка цепи:

Сила тока в однородном проводнике на отдельном участке, находится в прямой пропорции с напряжением на этом же участке и в обратной пропорциональной зависимости с сопротивлением данного проводника.

Принятые единицы измерения

При использовании закона Ома для практических расчетов все математические вычисления выполняются в установленных единицах измерений для всех 3-х величин:

• Сила тока – в амперах (А).
• Напряжение – в вольтах (В/V).
• Сопротивление – в омах (Ом).

Исходные данные и другие параметры, представленные в единицах, должны переводиться в общепринятые значения.

Действие основных единиц и физическое соблюдение закона Ома невозможно в следующих ситуациях:

• Наличие высоких частот, при которых электрическое поле изменяется с большой скоростью.
• Низкотемпературный режим и сверхпроводимость.
• Сильно разогретые спирали ламп накаливания, когда отсутствует линейность напряжения.
• Пробой проводника или диэлектрика, вызванный высоким напряжением.
• Электронные и вакуумные лампы, заполненные газами.
• Полупроводники с р-п-переходами, в том числе, диоды и транзисторы.

Сила тока

Сила тока возникает при наличии частиц со свободными зарядами. Они перемещаются через поперечное сечение проводника из одной точки в другую. Источник питания создает электрическое поле, под действием которого электроны начинают двигаться упорядоченно.

Таким образом, сила тока является количеством электричества, проходящего через определенное сечение за единицу времени. Увеличить этот показатель можно путем увеличения мощности источника тока или изъятия из цепи резистивных элементов.

Международная единица СИ для тока – ампер. Это довольно большая величина, поскольку для человека смертельно опасными считаются всего 0,1 А. В электротехнике малые величины могут выражаться в микро- и миллиамперах.

Определение силы тока можно окончательно сформировать в виде формулы I = q/t, в которой q является зарядом, проходящим через сечение, t – отрезок времени, затраченный на перемещение этого заряда.

Кроме того, сила тока может записываться с помощью основной формулы, когда известны значения напряжения и сопротивления. В числом виде она будет гласить следующее:

• I = U/R

Сопротивление

Рассматривая закон ома для участка цепи, нельзя забывать о таком понятии, как сопротивление. Данная величина считается основной характеристикой проводника, поскольку именно сопротивление влияет на качество проводимости. Разные материалы проводят ток лучше или хуже. Это объясняется неоднородностью их структуры, различиями в кристаллических решетках. Поэтому в одних случаях электроны движутся с большей скоростью, а в других – с меньшей.

Собственным электрическим сопротивлением обладают все проводники, находящиеся в твердом, жидком, газообразном и плазменном состоянии. У каждого из них своя характеристика, называемая удельным сопротивлением. Данная величина отражает способность каждого материала к сопротивлению. За эталон принимается проводник длиной 1 м с поперечным сечением 1 м².

Чтобы найти сопротивление проводника из данного материала нужно воспользоваться формулой: R = ρ x (l/S). В ней l является длиной проводника, S – площадью его поперечного сечения, ρ – удельным сопротивлением.

По закону Ома на участке цепи эта величина определяется: R = U/I.

Напряжение

Напряжение относится к важным характеристикам электрического тока, протекающего в проводнике. С физической точки зрения, это работа электрического поля, которое перемещает заряд на какое-то расстояние. В электротехнике напряжением считается разность потенциалов между двумя точками участка цепи. На практике эта величина служит для определения возможности подключения к сети потребителей электроэнергии, продолжительность их работы в этом состоянии.

В электрической цепи напряжение возникает следующим образом:

• Вначале цепь подключается к источнику тока путем соединения с двумя полюсами. Это может быть генератор или батарея.
• На одном полюсе или клемме – избыточное количество электроном, а на другом – их недостает. Первый условно считается положительным, второй – отрицательным.
• Электрическое поле источника энергии воздействуют на электроны положительного полюса и самого проводника, заставляя их двигаться в сторону отрицательного полюса и притягиваться к нему. Такое притяжение происходит из-за положительного заряда на этом полюсе, поскольку электроны здесь отсутствуют.
• Между обеими клеммами возникает разность потенциалов с определенным значением, что приводит к упорядоченному движению электронов в проводниках и подключенных нагрузках. Постепенно избыток электронов положительного полюса уменьшается, соответственно, снижается и потенциал. Характерным примером служит аккумуляторная батарея. При подключении нагрузки, ее потенциал будет падать, вплоть до полной разрядки. Для восстановления первоначальных свойств, потребуется подзарядка от постороннего источника тока.

При неизменной мощности источника энергии, значение напряжения может быть разным под действием следующих факторов:

1. Материал соединительных проводников. У каждого свой вольтамперный график.
2. Количество потребителей, подключенных к сети.
3. Температура окружающей среды.
4. Качество монтажа самой сети.

Закон Ома для участка цепи — расчет цепей

Простейший вариант наглядно представлен на рисунке. Это однородный участок цепи открытого типа.

Для его описания применяется известная формула, которая будет иметь следующую форму:

• I = U/R, где I является силой тока, U – напряжением, R – сопротивлением.

Данная формула является интегральной. С ее помощью хорошо видно, как при возрастании напряжения, увеличивается и сила тока. Но, если увеличить сопротивление, то сила тока, наоборот, будет понижаться.

На схеме изображен всего один элемент, обладающий сопротивлением. На практике, их может быть любое количество. Они могут соединяться последовательно, параллельно и смешанным способом.

Неоднородный участок цепи постоянного тока

Неоднородную структуру имеет такой участок цепи, где помимо проводников и элементов, присутствует источник тока. Его ЭДС необходимо учитывать при расчетах общей силы тока на данном участке.

Существует формула, которая дает определение основным параметрам и процессам неоднородного участка: q = q0 x n x V. Ее показатели характеризуются следующим образом:

• В процессе перемещения зарядов (q) они приобретают определенную плотность. Ее показатели зависят от силы тока и площади поперечного сечения проводника (S).
• В условиях определенной концентрации (n) можно точно указать численность единичных зарядов (q0), которые были перемещены за единичный отрезок времени.
• Для расчетов проводник условно считается цилиндрическим участком, имеющим какой-то объем (V).

При подключении проводника к аккумулятору, последний через некоторое время будет разряжен. То есть, движение электронов постепенно замедляется и, в конце концов, прекратится совсем. Этому способствует молекулярная решетка проводника, оказывающая противодействие, столкновения электронов между собой и другие факторы. Для преодоления такого сопротивления следует дополнительно приложить определенные сторонние силы.

Во время расчетов эти силы суммируются с кулоновскими. Кроме того, для перенесения единичного заряда q из 1-й точки во 2-ю потребуется выполнение работы А1-2 или просто А12. С этой целью создается разница потенциалов (ϕ1 – ϕ2). Под действием источника постоянного тока возникает ЭДС, перемещающая заряды по цепи. Величина общего напряжения будет состоять из всех сил, отмеченных выше.

Полярность подключения к источнику постоянного тока нужно учитывать в расчетах. При изменении клемм будет меняться и ЭДС, ускоряющая или замедляющая перемещение зарядов.

Формулировка закона Ома для полной цепи

Закон Ома для полной цепи выражается поведением основных величин, был выведен опытным экспериментальным путем. Результатом стало выявление связей, объединяющих силу тока (I), электродвижущую силу – ЭДС (Е), внешнее (R) и внутреннее (r) сопротивления в цепи.

В теоретических расчетах с точки зрения чистой физики, в цепях предполагался так называемый идеальный источник постоянного тока. После того, как были проведены реальные исследования, выяснилось, что источник тока обладает собственным сопротивлением.

Формулировка закона Ома для полной цепи приобрела следующий вид: Сила тока находится в прямой пропорции с суммой ЭДС цепи, и в обратной пропорции с суммой сопротивлений самой цепи и источника тока.

Следует сразу же выяснить, что такое электродвижущая сила. По сути, она является физической величиной, характеризующей действие внешних сил источника ЭДС. Например, в простой батарейке перемещение зарядов происходит в результате химической реакции. То есть, данная сила двигает заряд, обеспечивая общее течение электрического тока.

Формулу закона Ома можно записать по-другому. ЭДС источника тока полной цепи представляет собой суммарные падения напряжений у самого источника и во внешней цепи:

• E = Ir + IR = Ur + UR

Переменный ток

В отличие от цепей, по которым течет постоянный ток, в цепи переменного тока кроме активной нагрузки в виде потребителей, входят элементы с реактивным сопротивлением. Это различные типы катушек и конденсаторов, обладающих индуктивностью и емкостью.

С увеличением напряжения будет расти и сила тока. Однако, к активному сопротивлению здесь добавляются реактивные. С связи с этим, полный расклад для такой цепи будет выглядеть так:

• I = U/Z, где I и U – это сила тока и напряжение, а Z – является полным сопротивлением цепи.

Показатель Z следует рассмотреть более подробно. Прежде всего, это сумма, включающая активное, индуктивное и емкостное сопротивления. То есть, на электрический ток оказывает влияние не только обычная омическая нагрузка, но также емкость (С) и индуктивность (L).

В результате, краткая формула полного сопротивления примет следующий вид:

Опытным путем было установлено, что в цепях переменного тока наблюдается несовпадение по фазе колебаний тока и напряжения. Величина этих несовпадений она же разница фаз находится под непосредственным влиянием индуктивности и емкости.

Использование на практике

Закон Ома лежит в основе всех расчетов производимых в электронике и электротехнике. Будущих специалистов с первых дней учат, как использовать так называемый треугольник. Чтобы найти какую-то искомую величину, должны выполняться простые арифметические действия. Если два оставшихся параметра находятся в одной строке – они перемножаются. Если на разных уровнях, то верхний всегда делится на нижний.

Практически данная схема выглядит так:

• U = I x R, I = U/R, R = U/I.

Самые простые вычисления производятся на основе данных измерительных приборов. На участке цепи измерение тока выполняется амперметром, а напряжения – вольтметром. После этого найти сопротивление математическим путем не составит труда.

Для замеров сопротивления тоже есть прибор – омметр. Полученное выражение, подставляется в одну из формул, после чего находятся величины силы тока или напряжения. Точность омметра зависит от стабильности напряжения, подаваемого источником тока. Стабилизация проводится путем добавления резистора, выполняющего функцию регулятора.

Иногда требуется исключить из схемы какой-нибудь элемент без демонтажа. С этой целью проводится шунтирование, когда приходится устанавливать проводник на входных клеммах ненужного резистора. Ток начинает идти через шунт с меньшим сопротивлением, а напряжение на резисторе падает до нуля.

Закон Ома используется в защитных системах. Это делается с помощью уставок, обеспечивающих нормальную работу и отключающих питание лишь в аварийных ситуациях.

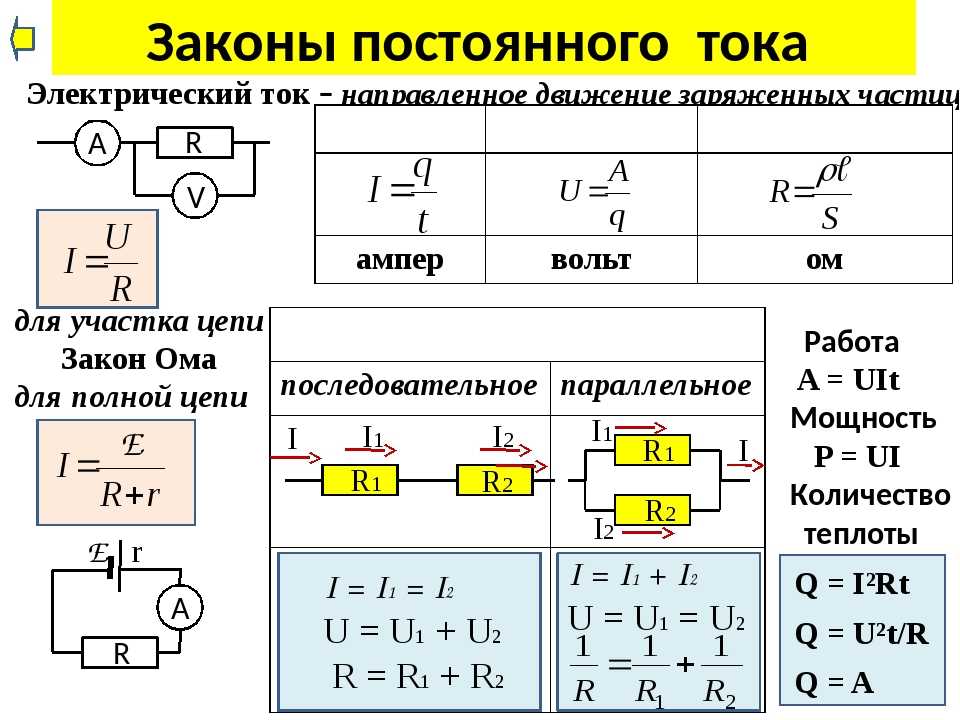

Формулы для закона Ома

Представленные на рисунке формулы, начали формироваться из основных формул для полной цепи и отдельного участка. С их помощью можно выполнять все основные расчеты, при составлении проектов и в других ситуациях. Формулы полностью пригодны для работы с цепями как постоянного, так и переменного тока.

Видеоинструкция

Diagram, Equation & Experiment – ​​StudiousGuy

Сегодня невозможно представить мир без электричества. Вся наша деятельность была бы практически затруднена при отсутствии электричества. Как были изучены основы электричества? С чего все началось? Подобные вопросы могут вас заинтересовать. Стандартными блоками для управления и использования электричества являются напряжение, ток и сопротивление. Перенос энергии в электрических цепях невозможно обнаружить без помощи таких приборов, как амперметр, вольтметр и т. д. Джордж Симон Ом был немецким физиком, который предложил связь между электрическим током и разностью потенциалов.

В этой статье мы делаем все возможное, чтобы сделать для вас кристально ясными основы напряжения, тока и сопротивления, а также их связь с другими.

Закон Ома

Прежде чем мы подробно обсудим закон Ома, подумайте над постановкой эксперимента.

• Возьмите нихромовую проволоку, амперметр, вольтметр и четыре элемента по 1,5 В каждый и соберите схему, как показано на рисунке.
• Сначала используйте только один элемент в качестве источника энергии в цепи и запишите показания тока (I), отображаемые на амперметре, и разность потенциалов (V), отображаемые на вольтметре, через XY. XY здесь представляет собой нихромовую проволоку. Запишите эти показания в таблицу.
• Теперь соедините две ячейки в цепь и снова запишите показания тока и разности потенциалов.
• Теперь вы можете повторить тот же процесс, используя три и четыре ячейки по отдельности в цепи.
• Таким образом, рассчитайте отношение V к I в каждом случае и постройте график между V и I.
• Вы заметите, что график V-I представляет собой прямую линию, проходящую через центр.
• Вы также заметите, что значение V/I, полученное в каждом случае, будет приблизительно одинаковым. Поэтому можно справедливо сказать, что V/I — постоянная функция.

В 1827 году Джордж Ом предложил зависимость между током (I), протекающим по металлическому проводу, и разностью потенциалов (V) на клеммах металлического провода.

• Ток (I), протекающий по концам металлического провода в электрической цепи, прямо пропорционален разности потенциалов (V) при условии, что температура постоянна. Это известно как закон Ома и представлено как;
• В приведенном выше уравнении R является константой и называется сопротивлением. Для данной металлической проволоки R является постоянным при данной температуре. По закону Ома R=V/I.
• Кроме того, согласно закону Ома, ток, протекающий через проводник, обратно пропорционален сопротивлению проводника,

Теперь мы обсудим некоторые термины, которые используются при обсуждении закона Ома более подробно:

Электрический заряд

Электричество – это поток электронов. Электроны несут заряд, который обеспечивает энергию. Все источники света, такие как ламповые лампы, фонарики, лампочки и т. д., используют движение электронов для излучения света. Единицей электрического заряда в системе СИ является Колумб (Кл).

Электрический ток

Количество электрического заряда, протекающего через площадь в единицу времени, называется электрическим током. Электрический ток – это скорость протекания электрических зарядов. Когда электричество впервые наблюдалось как явление, электроны еще не были известны. Следовательно, направление потока положительных зарядов было принято за направление электрического тока.

 Напряжение

Количество потенциальной энергии между двумя точками цепи определяется как напряжение. Также известная как разность потенциалов, это разница заряда между любыми двумя точками. Измеряется в вольтах (В). Разность потенциалов между любыми двумя точками электрической цепи определяется как работа, совершаемая при перемещении единичного заряда из одной точки в другую, V = W/Q; где W=совершенная работа и Q=заряд. Разность потенциалов в 1 вольт между любыми двумя точками определяется как 1 джоуль энергии, которая сообщается на 1 коломб заряда. 918 электронов), проходящих через точку цепи за одну секунду. Ток представлен буквой «I» в уравнениях.

Если «Q» — чистый заряд, протекающий через проводник любого поперечного сечения за время «t»; тогда ток, протекающий через поперечное сечение проводника, представляется как;

Сопротивление

Сопротивление — это свойство проводника сопротивляться потоку электронов. Сопротивление проводника определяет величину тока. Единицей сопротивления в системе СИ является Ом (Ом). Сопротивление 1 Ом определяется как сопротивление, которое при приложении напряжения 1 Вольт позволяет протекать по цепи току силой 1 А.

Факторы, влияющие на сопротивление

Сопротивление проводника зависит от

1. его длины,
2. по площади поперечного сечения и
3. по характеру материала.

Сопротивление проводника прямо пропорционально его длине (L) и обратно пропорционально площади его поперечного сечения (A),

.

В этих уравнениях ρ или rho – это константа пропорциональности. ρ — удельное электрическое сопротивление материала проводника. Единицей удельного сопротивления в системе СИ является Ом·м. Удельное сопротивление – это свойство материала проводника. Она меняется в зависимости от температуры.

• Металлы и сплавы являются хорошими проводниками электричества; потому что они имеют низкое удельное сопротивление в диапазоне от 10 ^–8 Ом·м до 10 ^–6 Ом·м.
• Резина и стекло являются плохими проводниками электричества или изоляторами. Они имеют высокое удельное сопротивление в диапазоне 10 ¹² до 10 ¹⁷ Ом·м.

 Понимание электрических цепей

Если вам все еще трудно понять основы электрического заряда, тока, напряжения и сопротивления, вы можете рассмотреть распространенную аналогию с резервуаром для воды. Количество воды в резервуаре представляет собой заряд, давление воды представляет собой напряжение, а поток воды представляет ток.

• Вода = заправка
• Давление = Напряжение
• Расход = Текущий

Резервуар для воды находится на определенной высоте над землей; шланг также присутствует в основании бака.

Напряжение представлено давлением на конце шланга. Поскольку вода внутри резервуара представляет собой заряд, следовательно, чем больше количество воды в резервуаре, тем выше будет заряд и больше будет давление на конце шланга. Здесь танк представляет собой батарею. Если из бака сливается небольшое количество воды, давление на конце шланга падает. Это можно рассматривать как аналог условия, при котором фонарик тускнеет, когда батарейки садятся.

Теперь рассмотрим два танка; каждый со шлангом внизу. В обоих баках одинаковое количество воды, но шланг одного из баков уже, чем другого. Если вода начнет течь, скорость потока будет меньше для бака с более узким шлангом по сравнению с баком с более широким шлангом. Говоря с точки зрения электрических цепей, ток через более узкий шланг будет меньше, чем ток через более широкий шланг.

Если мы хотим, чтобы из обоих резервуаров вытекало одинаковое количество воды, нам нужно увеличить количество воды, вытекающей из резервуара, с помощью более узкого шланга. В результате давление на конце более узкого шланга необходимо увеличить, чтобы протолкнуть больше воды через бак. Это похоже на увеличение тока, вызванное увеличением напряжения.

Мы начинаем видеть связь между напряжением и током. Теперь мы будем учитывать ширину шланга. Ширина шланга представляет собой сопротивление.

• Вода = заправка (C)
• Давление = Напряжение (В)
• Расход = Ток (А)
• Ширина шланга = сопротивление (R)

Поток воды через более узкий шланг меньше, потому что узкий шланг сопротивляется потоку воды независимо от давления. Эта ситуация будет напоминать две цепи с одинаковым напряжением, но разным сопротивлением. Меньший ток будет течь через цепь с большим сопротивлением.

Закон Ома и взаимосвязь V-I-R

В физике есть некоторые популярные формулы, которые настолько сильны и настолько всеобъемлющи. Студент-физик столько раз записывал такие формулы, что запоминал их, даже не пытаясь. Конечно, для профессионалов в этой области такие формулы настолько важны, что они запечатлеваются в их сознании. В области современной физики есть E = m • c ² . В области ньютоновской механики есть F _net = m • a. В области волновой механики есть v = f • λ. А в области тока электричества есть ΔV = I • R.

Преобладающее уравнение, которое пронизывает изучение электрических цепей, — это уравнение две точки на цепи ( ΔV ) эквивалентны произведению тока между этими двумя точками ( I ) и общее сопротивление всех электрических устройств между этими двумя точками ( R ). В оставшейся части этого раздела «Класс физики» это уравнение станет наиболее распространенным уравнением, которое мы видим. Это уравнение, часто называемое уравнением закона Ома , является мощным предсказателем взаимосвязи между разностью потенциалов, током и сопротивлением.

Закон Ома как показатель силы тока

Уравнение закона Ома можно преобразовать и выразить как

В качестве уравнения это служит алгебраическим рецептом для расчета тока, если известны разность электрических потенциалов и сопротивление. Тем не менее, хотя это уравнение служит мощным рецептом решения проблем, оно представляет собой гораздо больше. Это уравнение указывает две переменные, которые могут повлиять на величину тока в цепи. Сила тока в цепи прямо пропорциональна разности электрических потенциалов на ее концах и обратно пропорциональна общему сопротивлению внешней цепи. Чем больше напряжение батареи (т. е. разность электрических потенциалов), тем больше ток. И чем больше сопротивление, тем меньше ток. Заряд течет с наибольшей скоростью, когда напряжение батареи увеличивается, а сопротивление уменьшается. В самом деле, двукратное увеличение напряжения батареи приведет к двукратному увеличению тока (если все остальные факторы остаются равными). А увеличение сопротивления нагрузки в два раза приведет к уменьшению тока в два раза до половины его первоначального значения.

Таблица ниже иллюстрирует эту взаимосвязь как качественно, так и количественно для нескольких цепей с различными напряжениями и сопротивлениями аккумуляторов.

	Цепь Схема	Аккумулятор Напряжение (ΔV)	Всего Сопротивление ()	Текущий (Ампер)
1.		1,5 В	3	0,50 А
2.		3,0 В	3 Ом	1 А
3.		4,5 В	3	1,5 А
4.		1,5 В	6	0,25 А
5.		3,0 В	6	0,5 А
6.		4,5 В	6 Ом	0,75 А
7.		4,5 В	9 Ом	0,50 А

Строки 1, 2 и 3 показывают, что удвоение и утроение напряжения батареи приводит к удвоению и утроению тока в цепи. Сравнение строк 1 и 4 или строк 2 и 5 показывает, что удвоение общего сопротивления позволяет вдвое уменьшить ток в цепи.

Поскольку на ток в цепи влияет сопротивление, резисторы часто используются в цепях электроприборов, чтобы влиять на величину тока, присутствующего в его различных компонентах. Увеличивая или уменьшая величину сопротивления в конкретной ветви цепи, производитель может увеличивать или уменьшать величину тока в этой ветви . Кухонные приборы, такие как электрические смесители и регуляторы освещенности, работают, изменяя ток на нагрузке путем увеличения или уменьшения сопротивления цепи. Нажатие различных кнопок на электрическом миксере может изменить режим с смешивания на взбивание, уменьшив сопротивление и позволив большему току присутствовать в миксере. Точно так же поворот диска на диммерном переключателе может увеличить сопротивление его встроенного резистора и, таким образом, уменьшить ток.

На приведенной ниже схеме изображена пара цепей, содержащих источник напряжения (батарейный блок), резистор (лампочка) и амперметр (для измерения силы тока). В какой цепи лампочка имеет наибольшее сопротивление? Нажмите кнопку «Просмотреть ответ», чтобы убедиться, что вы правы.

Уравнение закона Ома часто изучается в физических лабораториях с использованием резистора, аккумуляторной батареи, амперметра и вольтметра. Амперметр — это прибор, используемый для измерения силы тока в заданном месте. Вольтметр — это устройство, оснащенное щупами, которые можно прикоснуться к двум точкам цепи, чтобы определить разность электрических потенциалов в этих точках. Изменяя количество элементов в аккумуляторной батарее, можно изменять разность электрических потенциалов во внешней цепи. Вольтметр можно использовать для определения этой разности потенциалов, а амперметр можно использовать для определения тока, связанного с этим ΔV. Батарея может быть добавлена ​​к блоку батарей, и процесс может быть повторен несколько раз, чтобы получить набор данных I-ΔV. График зависимости I от ΔV даст линию с наклоном, эквивалентным обратной величине сопротивления резистора. Это можно сравнить с заявленным производителем значением, чтобы определить точность лабораторных данных и достоверность уравнения закона Ома.

Величины, символы, уравнения и единицы!

Склонность обращать внимание на единицы измерения — неотъемлемая черта любого хорошего студента-физика. Многие трудности, связанные с решением задач, могут быть связаны с неспособностью уделить внимание единицам. По мере того, как все больше и больше электрических величин и соответствующих им метрических единиц вводятся в этом разделе учебника «Класс физики», становится все более важным организовать информацию в вашей голове. В таблице ниже перечислены некоторые количества, которые были введены до сих пор. Символ, уравнение и соответствующие метрические единицы также перечислены для каждой величины. Было бы разумно часто обращаться к этому списку или даже сделать свою собственную копию и дополнять ее по мере продвижения модуля. Некоторые учащиеся считают полезным сделать пятую колонку, в которой указано определение каждой величины.

(Обратите внимание, что символ единицы измерения C представляет единицу измерения Кулоны. )



В следующем разделе Урока 3 мы по-новому взглянем на количественную силу. Новое уравнение для мощности будет введено путем объединения двух (или более) уравнений из приведенной выше таблицы.

1. Что из следующего приведет к уменьшению тока в электрической цепи? Выберите все подходящие.

а. уменьшить напряжение

б. уменьшить сопротивление

в. увеличить напряжение

д. увеличить сопротивление

2. Некоторая электрическая цепь содержит батарею с тремя ячейками, провода и лампочку. Что из нижеперечисленного заставит лампочку светить менее ярко? Выберите все подходящие.

а. увеличить напряжение батареи (добавить еще одну ячейку)

б. уменьшить напряжение батареи (удалить элемент)

в. уменьшить сопротивление цепи

д. увеличить сопротивление цепи



3. Вас, вероятно, предупредили о необходимости избегать контакта с электроприборами или даже электрическими розетками мокрыми руками. Такой контакт более опасен, когда ваши руки мокрые (а не сухие), потому что мокрые руки вызывают ____.

а. напряжение цепи должно быть выше

б. напряжение цепи должно быть ниже

в. ваше сопротивление будет выше

д. ваше сопротивление должно быть ниже

эл. ток через вас будет ниже

4. Если сопротивление цепи увеличить втрое, то ток в цепи будет ____.

а. одна треть

б. в три раза больше

с. без изменений

д. … бред какой то! Не было бы никакой возможности сделать такой прогноз.

5. Если напряжение в цепи увеличить в четыре раза, то ток в цепи будет ____.

а. одна четвертая часть

б. в четыре раза больше

в. без изменений

д. … бред какой то! Не было бы никакой возможности сделать такой прогноз.

6. Цепь соединена с источником питания, резистором и амперметром (для измерения силы тока). Амперметр показывает ток 24 мА (миллиампер). Определить новый ток, если напряжение источника питания было…

а. … увеличилось в 2 раза, а сопротивление осталось постоянным.

б. … увеличилось в 3 раза, а сопротивление осталось постоянным.

в. … уменьшилось в 2 раза, а сопротивление осталось постоянным.

д. … оставался постоянным, а сопротивление увеличивалось в 2 раза.

эл. … оставался постоянным, а сопротивление увеличивалось в 4 раза.

ф. … оставался постоянным, а сопротивление уменьшалось в 2 раза.

г. … увеличилось в 2 раза, а сопротивление увеличилось в 2 раза.

час. … увеличилось в 3 раза, а сопротивление уменьшилось в 2 раза.

я. … уменьшилось в 2 раза, а сопротивление увеличилось в 2 раза.

7. Используйте уравнение закона Ома, чтобы дать численные ответы на следующие вопросы:

а. Электрическое устройство с сопротивлением 3,0 Ом пропустит через себя ток силой 4,0 А, если на устройство будет воздействовать падение напряжения ________ Вольт.

б. Когда на электрический нагреватель подается напряжение 120 В, через нагреватель потечет ток силой 10,0 ампер, если сопротивление составляет ________ Ом.

в. Фонарик, который питается от 3 Вольт и использует лампочку с сопротивлением 60 Ом, будет иметь силу тока ________ Ампер.

8. Используйте уравнение закона Ома, чтобы определить недостающие значения в следующих цепях.
