Вытяжная система вентиляции

Типы вентиляции ›

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

Естественная вентиляция
Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

Местные (удаление воздуха на конкретном участке)
Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

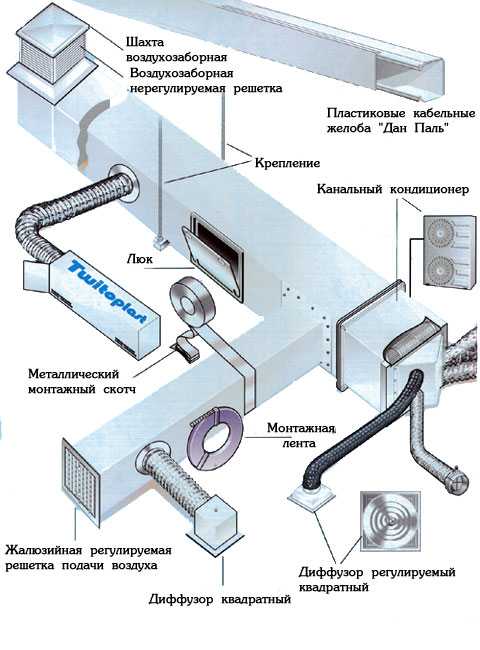

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

1 Вентиляция в многоквартирном доме
- 1.1 Естественная приточно-вытяжная вентиляция жилого дома
2 Как сделать правильную работу вентиляции в квартире своими руками
- - 2.0.1 Как прочистить вентиляцию в квартире
3 Принудительная вентиляция в панельном доме
4 Какие виды и системы вентиляции лучше
- 4. 1 Классификация систем вентиляции:
- 4.2 Система вентиляции жилых домов
5 Как происходит вентиляция канализации дома
- 5.1 Канализационная вентиляция многоэтажного дома
- 5.2 Вентиляция канализации частных и малоэтажных домов

Вентиляция в многоквартирном доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном доме

Вернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

Схема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

способ перемещения воздушных масс: механическая или естественная;
назначение: приточная и вытяжная;
зона обслуживания: местная или общеобменная;
конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.

Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

Схема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

Схема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.

Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

В среднем человек получает 72% химического воздействия дома. [1]
Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении. [5]

Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62. 2 был принят местными нормами США, а также повлиял на них 9.0005

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
Системы вытяжной вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом. [14]

Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению.[18]

Проблемы:

Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]

Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)

Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)

Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]

Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]

Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard. org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г., https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[28] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[29] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[30] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[31] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[32] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

Вентиляция всего дома | Министерство энергетики


Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии.

Сравнение систем вентиляции всего дома

Система вентиляции	Плюсы	Минусы
Выхлоп	Относительно недорогой и простой в установке Хорошо работают в холодном климате.	Может втягивать загрязняющие вещества в жилое помещение Не подходит для жаркого влажного климата Частично полагаться на случайную утечку воздуха Может увеличить затраты на отопление и охлаждение Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду Может вызывать обратную тягу в устройствах сжигания.
Поставка	Относительно недорогой и простой в установке Обеспечивают лучший контроль, чем выхлопные системы Свести к минимуму загрязняющие вещества извне жилых помещений Предотвращение обратной тяги дымовых газов от каминов и приборов Позволяет фильтровать пыльцу и пыль в наружном воздухе Разрешить осушение наружного воздуха Хорошо работают в жарком или смешанном климате.	Может вызывать проблемы с влажностью в холодном климате Не смягчает и не удаляет влагу из поступающего воздуха Может увеличить затраты на отопление и охлаждение Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду.
Сбалансированный	Подходит для любого климата	Установка и эксплуатация могут стоить дороже, чем вытяжные или приточные системы Не смягчает и не удаляет влагу из поступающего воздуха Может увеличить затраты на отопление и охлаждение.
Вентиляторы с рекуперацией энергии и тепла	Снижение затрат на отопление и охлаждение Доступны как небольшие настенные или оконные модели, так и системы центральной вентиляции Экономически эффективен в климатических условиях с суровыми зимами или летом и высокими затратами на топливо.	Установка может стоить дороже, чем другие системы вентиляции Может оказаться нерентабельным в мягком климате Могут возникнуть трудности с поиском подрядчиков с опытом и знаниями для установки этих систем Требуется защита от замерзания и замерзания в холодном климате Требуют большего обслуживания, чем другие системы вентиляции.

Системы вытяжной вентиляции

Системы вытяжной вентиляции работают путем сброса давления в доме. Система выпускает воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.

Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.

Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.

Одно из опасений, связанных с системами вытяжной вентиляции, заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества, в том числе:

Радон и плесень из подполья
Пыль с чердака
Дым из пристроенного гаража
Дымовые газы из камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.

Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии , поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.

Системы приточной вентиляции

В системах приточной вентиляции используется вентилятор для создания давления в вашем доме, который нагнетает наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и вентиляторных каналах плиты, а также специальные вентиляционные отверстия (при наличии). существует).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые подают свежий воздух обычно в одну, а лучше в несколько комнат, которые обитатели занимают больше всего (например, в спальню, гостиную). Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.

Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, приточные вентиляционные системы минимизируют внешние загрязнители в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.

Подобно системам вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.

Системы сбалансированной вентиляции

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Приточно-вытяжная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухни, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом.

Приточно-вытяжные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточные, и вытяжные системы, системы приточно-вытяжной вентиляции не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Кроме того, как и в системах приточной вентиляции, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.

Вентиляционные системы с рекуперацией энергии


Вентиляционные системы с рекуперацией энергии

обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, что снижает затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперации энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. В случае проветривателя с рекуперацией теплообменник вместе с тепловой энергией переносит определенное количество водяного пара, в то время как проветриватель с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному поступающему зимнему воздуху, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции вообще во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты считают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию поступающему воздуху. Однако они наиболее рентабельны в климатических условиях с суровыми зимами или летом, а также при высоких затратах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой системными вентиляторами, может превышать экономию энергии за счет отсутствия необходимости кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, более сложны в обслуживании и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат. Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности.
