Принцип работы выпрямителя

Одними из самых  распространенных преобразователей тока являются выпрямители переменного тока в пульсирующий ток. Они имеют очень широкое применение. Условно их можно разделить на маломощные выпрямители (до нескольких сотен ватт)  и выпрямители большой мощности (киловатты и больше).

  • Принцип работы выпрямителя
  • Нулевая схема выпрямления
  • Выпрямительный мост или схема Гретца
  • Основные соотношения для выпрямителя
  • Что такое однофазный выпрямитель, принцип работы, типы и схемы
  • Описание
  • Принцип работы
  • Полуволновое выпрямление
  • Полноволновое выпрямление
  • Однофазный двухполупериодный мостовой выпрямитель
  • Форма волны на выходе выпрямителя
  • Среднее значение двухполупериодного выпрямителя
  • Полноволновой полууправляемый мостовой выпрямитель
  • Полностью управляемый мостовой выпрямитель
  • Резюме однофазного выпрямления

Принцип работы выпрямителя

Структурная схема выпрямителя:

Главною его частью является выпрямляющее устройство В, образованное из диодов, объединенных особым образом. Именно здесь и происходит преобразование переменного тока в пульсирующий постоянный. Переменное напряжение подается на выпрямляющее устройство через трансформатор Тр. В некоторых случаях трансформатора может и не быть (если напряжение силовой сети отвечает той, которая необходима для работы выпрямителя).

Трансформатор(если он есть) в большинстве также имеет особенности в соединении его обмоток. Пульсирующий ток , как правило не является постоянным по величине в каждое мгновение времени, и когда необходимо иметь более сглаженное его значение, чем полученный после выпрямляющего устройства, применяют фильтры Ф. В случае необходимости выпрямитель дополняют стабилизатором напряжения  или тока Ст, который поддерживает их на постоянном уровне, если параметры силовой сети изменяется по разным причинам. Структурную схему завершает нагрузка Н, которая значительно влияет на работу всего устройства и поэтому считается составляющей частью всего преобразователя.

Собственно выпрямителем является та его часть, которая обведена на рисунке пунктиром и состоит из трансформатора и выпрямительного устройства.

Нулевая схема выпрямления

Рассмотреть принцип действия самого простого выпрямителя однофазного тока целесообразно на нулевой схеме. Нулевая схема выглядит так:

Трансформатор Тр  имеет на вторичной стороне две обмотки, соединенные последовательно таким образом, что относительно средней точки а  напряжения  на свободных концах обмоток в и с одинаковые по величине, но противоположные по фазе. Выпрямительное устройство образовано двумя диодами D1 и D2, которые соединены вместе своими катодами, тогда как каждый анод соединен с соответствующей обмоткой. Нагрузка Zн присоединена между катодами диодов и точкой трансформатора.

Как возникает пульсирующее напряжение на нагрузке? Сначала будем считать нагрузку чисто активным сопротивлением, Zн=Rн.  Когда напряжение в обмотках будет изменяться по синусоидальному закону, то в тот полупериод, когда к аноду диода приложен положительный потенциал, будет проходить прямой ток.

Поскольку напряжение на диоде составляет доли вольта, пренебрежем им. Тогда вся положительная полуволна переменного напряжения будет приложена просто к нагрузке Rн.  Когда напряжение приложенное минусом к аноду, тока не будет (малым обратным током диода также пренебрежем). Таким образом, до нагрузки будем доходить лишь положительная полуволна переменного напряжения в течении половины периода. Вторая половина периода будет свободна от тока.

Вторичные обмотки соединены противофазно, нагрузка общая для обеих обмоток, таким образом, в то время, когда в одной из них (например в верхней) ток будет проходить, другая будет от него свободна и наоборот. Поэтому в нагрузке каждый полупериод будет заполнен полуволной переменного напряжения:

И выпрямленное напряжение Ud будет иметь вид одинаковых полуволн, которые повторяются с периодом, вдвое меньшим, чем период переменного напряжения в сети питания (2π радиан). Для обобщения, что будет удобно, далее будем считать, что период изменения выпрямленного напряжения меньше 2π в m раз и равняется 2π/m (в нашем случае m-2). Если нагрузка активное сопротивление Rн, то и ток в нем id , будет повторять кривую напряжения.

Рассмотренная схема будет иметь тот недостаток, что во вторичных обмотках по сравнению с первичной имеют место значительные пульсации тока, потому что эти обмотки работают по очереди. Поскольку они намотаны на один сердечник, магнитный поток в последнем будет переменным, поэтому и в первичной обмотке ток будет переменным, имея как положительную, так и отрицательную полуволны.

Как известно из курса электротехники, действующие и средние значения тока или напряжения одинаковые только для постоянного тока. Чем больше пульсации, тем больше будет действующее значение относительно среднего. Поэтому мощности обеих сторон трансформатора не будут одинаковыми. Однако трансформатор один, и объем железа для его сердечника следует выбирать, исходя из какого-то одного значения мощности.

Поэтому условно ввели понятие типовой мощности трансформатора, которая равняется среднему мощностей обеих сторон:

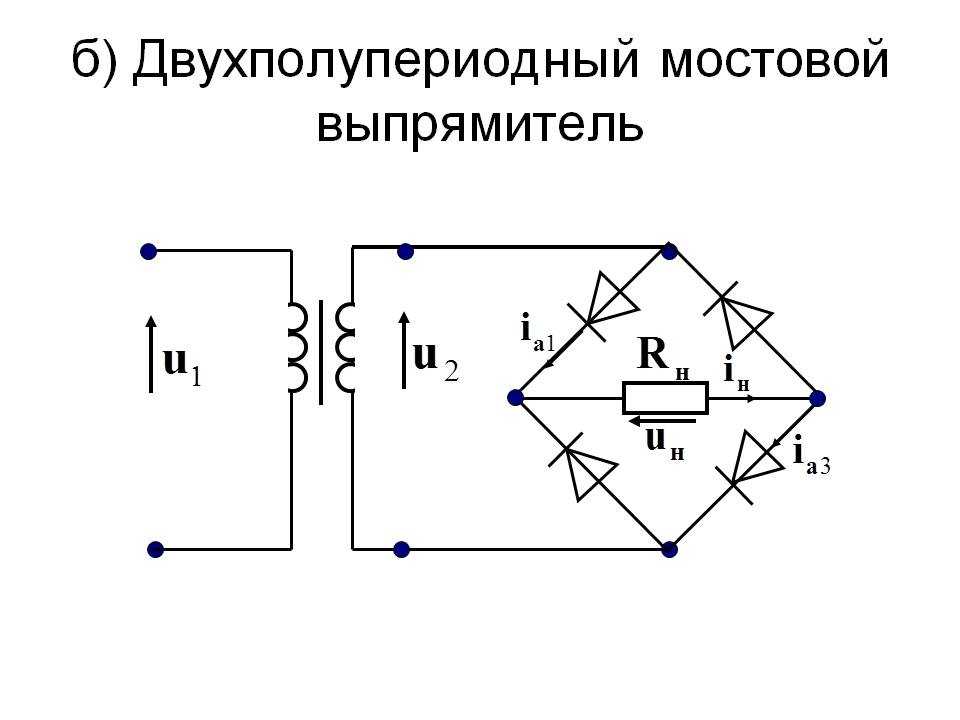

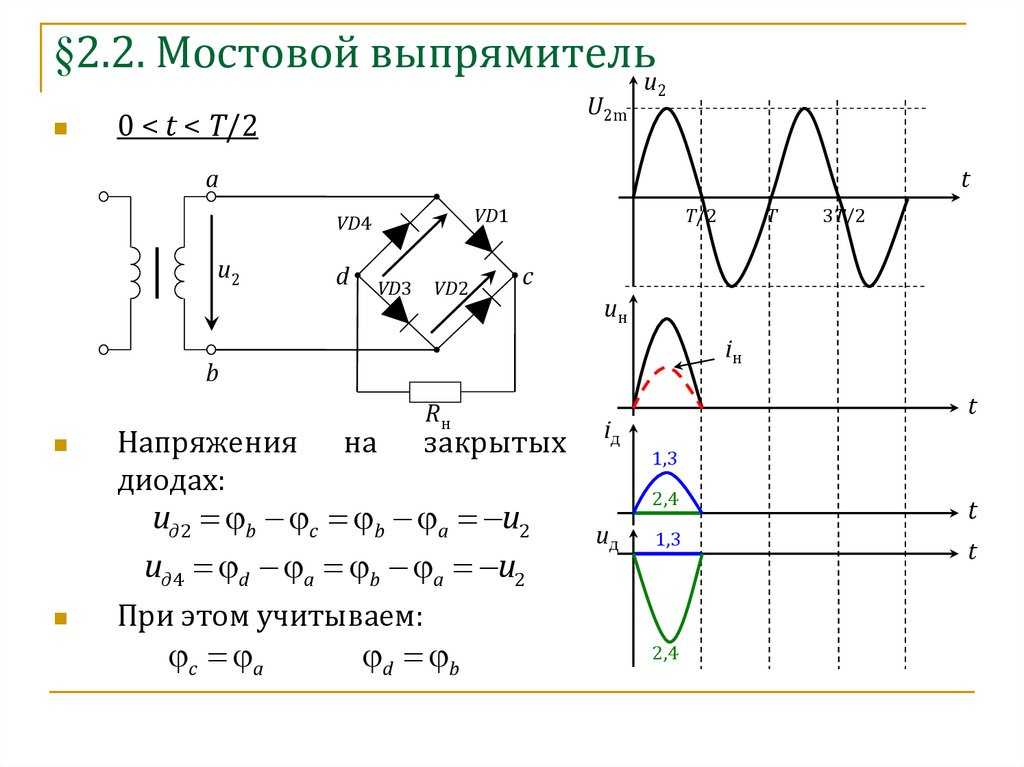

Выпрямительный мост или схема Гретца

Указанный недостаток можно исправить, используя выпрямляющее устройство в виде так называемого моста (схема Гретца):

В этом случае первые полупериоды будут работать, например, диоды D2  и D4, а вторые полупериода — D1 и D3. На нагрузке каждый раз будет полная полуволна вторичного напряжения:

 Мостовая схема имеет менее сложный, более легкий и дешевый трансформатор.

Эта схема появилась исторически раньше нулевой, однако распространения не получила, потому что имела четыре диода вместо двух. А при работе каждые полупериода ток проходит через два последовательно соединенных диода, на которые падает двойное напряжение.

Оказалось, что более сложный трансформатор нулевой схемы, но с одним диодом в кругу выпрямления тока экономично выгоднее, чем мостовая схема с удвоенным числом диодов и двойным расходом энергии на них. И только появление относительно дешевых полупроводниковых диодов с очень маленьким падением прямого напряжения позволило повернуться к мостовым схемам, которая сейчас практически вытеснила нулевую.

Основные соотношения для выпрямителя

Выведем некоторые важные формулы, которые описывают процессы, существующие в этой схеме. Будем считать, что заданными величинами являются средние значения напряжения на нагрузку Ud и среднее значение тока в нем Id.

Среднее значение выпрямленного напряжения

Запомним это выражение на дальнейшее. В нашем случае m=2 и

 . Поскольку Ud считаем заданным, то

Амплитудное значение вторичного напряжения

Из предыдущего выражения имеем:

Коэффициент трансформации трансформатора

Этот коэффициент определяет отношения питающей сети к напряжению на обмотке вторичной стороны:

Действующее значение тока вторичной обмотки

Ток вторичной обмотки в то же время есть током в нагрузке. Поскольку нагрузка чисто активная и ток в ней повторяет по форме пульсирующее напряжение, то между его средним значением и его действующим значением существует такая же зависимость, что и для напряжений, то есть

Действующее значение тока первичной обмотки

Ток в первичной обмотке повторяет с учетом n ток вторичной обмотки :

Мощность трансформатора

Мощности первичной и вторичной сторон трансформатора в этой схеме одинаковые, поэтому:

Пульсация выпрямленного напряжения

Пульсирующее напряжение состоит из среднего значения Ud   и бесконечного количества гармоничных составляющих, амплитуды которых можно определить по формулам Фурье. Если начало координат выбрать так как на рисунке, то в гармоничном составе будут присутствовать только косинусные гармоники (т.к. кривая симметрична относительна оси координат). Амплитуда k-ой гармоники определяется по формуле:

Где: l – полупериод π/m;

Наибольшую амплитуду будет иметь первая гармоника U(1)m, поэтому определим только ее, предположив, что k=1:

Заменив

 получим:

Отношение первой гармоники к среднему значению называют коэффициентом пульсаций:

Запомним эту формулу на будущее, а сейчас отметим, что в нашем случае при m – 2, q – 2/3. Это большие пульсации – амплитуда первой гармоники составляет 67% от среднего значения выпрямленного напряжения.

 Средний ток диодов

Как мы уже видели диоды работают по очереди – каждый из них проводит в среднем половину общего тока , который есть в нагрузке. Поэтому каждый из диодов должен быть рассчитан на ток  Iв = Id/2

Наибольшее обратное напряжение на диоде

В то время когда диод B1 проводит его можно считать замкнутым, и тогда к диоду B2 будет приложено в обратном направлении напряжение вторичной обмотки. Поэтому каждый из диодов должен быть рассчитан на ее амплитудное значение:

Что такое однофазный выпрямитель, принцип работы, типы и схемы

Выпрямитель преобразует колеблющийся синусоидальный источник переменного напряжения в источник постоянного напряжения постоянного тока с помощью диодов, тиристоров, транзисторов или преобразователей. Этот процесс выпрямления может принимать различные формы с полуволновыми, двухполупериодными, неконтролируемыми и полностью управляемыми выпрямителями, преобразующими однофазный или трехфазный источник питания в постоянный уровень постоянного тока.

Описание

Выпрямители являются одним из основных строительных блоков преобразования мощности переменного тока с полуволновым или двухволновым выпрямлением, обычно выполняемым полупроводниковыми диодами. Диоды позволяют переменным токам течь через них в прямом направлении, в то же время блокируя протекание тока в обратном направлении, создавая постоянный уровень напряжения постоянного тока, что делает их идеальными для выпрямления.

Однако постоянный ток, который выпрямляется диодами, не такой чистый, как ток, получаемый, скажем, от источника батареи, но имеет изменения напряжения в виде пульсаций, наложенных на него в результате переменного питания.

Но для однофазного выпрямления нам нужна синусоидальная форма переменного тока с фиксированным напряжением и частотой, как показано на рисунке.

Сигналы переменного тока обычно имеют два числа, связанных с ними. Первое число выражает степень вращения осциллограммы вдоль оси x, на которую генератор вращался от 0 до 360 o .

 Это значение известно как период (T), который определяется как интервал, взятый для завершения одного полного цикла сигнала. Периоды измеряются в градусах, времени или радианах. Соотношение между периодами синусоидальных волн и частотой определяется как: T = 1 / ƒ .

Второе число указывает амплитуду значения, тока или напряжения, вдоль оси y. Это число дает мгновенное значение от нуля до некоторого пикового или максимального значения (A MAX , V MAX или I MAX  ), указывающее наибольшую амплитуду синусоидальных волн, прежде чем снова вернуться к нулю.  Для синусоидальной формы волны есть два максимальных или пиковых значения, одно для положительных и одно для отрицательных полупериодов.

Но помимо этих двух ценностей есть еще две, которые представляют интерес для нас в целях исправления. Один — это Среднее значение сигналов, а другой — его среднеквадратичное значение. Среднее значение формы сигнала получается путем добавления мгновенных значений напряжения (или тока) в течение одного полупериода и обнаруживаются как: 0,6365 * V P . Обратите внимание, что среднее значение за один полный цикл симметричной синусоидальной волны равно нулю.

Среднеквадратическое значение или эффективное значение синусоиды (синусоида — это другое название синусоидальной волны) обеспечивает такое же количество энергии для сопротивления, что и источник постоянного тока того же значения. Среднеквадратическое значение (RMS) синусоидального напряжения (или тока) определяется следующим образом: 0,7071 * V P.

Принцип работы

Все однофазные выпрямители используют полупроводниковые устройства в качестве основного устройства преобразования переменного тока в постоянный. Однофазные неконтролируемые полуволновые выпрямители являются наиболее простой и, возможно, наиболее широко используемой схемой выпрямления для малых уровней мощности, поскольку на их выход сильно влияет реактивное сопротивление подключенной нагрузки.

Для неконтролируемых выпрямительных цепей полупроводниковые диоды являются наиболее часто используемым устройством и расположены таким образом, чтобы создавать либо полуволновую, либо двухполупериодную схему выпрямителя. Преимущество использования диодов в качестве устройства выпрямления состоит в том, что по своей конструкции они являются однонаправленными устройствами, имеющими встроенный однонаправленный pn-переход.

Этот pn-переход преобразует двунаправленный переменный источник питания в однонаправленный ток, устраняя половину источника питания. В зависимости от подключения диода, он может, например, пропустить положительную половину сигнала переменного тока при прямом смещении, исключая при этом отрицательный полупериод, когда диод становится обратным смещением.

Обратное также верно, устраняя положительную половину или форму волны и передавая отрицательную половину. В любом случае, выход из одного диодного выпрямителя состоит только из одной половины формы сигнала 360 o, как показано на рисунке.

Полуволновое выпрямление

Приведенная выше конфигурация однофазного полуволнового выпрямителя пропускает положительную половину формы сигнала переменного тока, причем отрицательная половина исключается. Меняя направление диода, мы можем пропустить отрицательные половины и устранить положительные половины формы сигнала переменного тока. Поэтому на выходе будет серия положительных или отрицательных импульсов.

Таким образом, на подключенную нагрузку не подается напряжение или ток, R L в течение половины каждого цикла. Другими словами, напряжение на сопротивлении нагрузки R L состоит только из половины сигналов, либо положительных, либо отрицательных, поскольку оно работает только в течение половины входного цикла, отсюда и название полуволнового выпрямителя.

Надеемся, что мы видим, что диод позволяет току течь в одном направлении, создавая только выход, который состоит из полупериодов. Эта пульсирующая форма выходного сигнала не только изменяется ВКЛ и ВЫКЛ каждый цикл, но присутствует только в 50% случаев, и при чисто резистивной нагрузке это содержание пульсации высокого напряжения и тока является максимальным.

Этот пульсирующий постоянный ток означает, что эквивалентное значение постоянного тока падает на нагрузочном резисторе, поэтому R L составляет только половину среднего значения синусоидальных сигналов. Поскольку максимальное значение синусоидальной формы сигнала равно 1 (sin (90 o )), среднее значение постоянного тока, полученное для половины синусоиды, определяется как: 0,637 x максимальное значение амплитуды.

Таким образом, во время положительного полупериода A AVE составляет 0,637 * A MAX . Однако, поскольку отрицательные полупериоды удалены из-за выпрямления диодом, среднее значение в течение этого периода будет нулевым.

Среднее значение синусоиды

Таким образом, для полуволнового выпрямителя в 50% случаев среднее значение составляет 0,637 * A MAX, а в 50% случаев — ноль. Если максимальная амплитуда равна 1, среднее значение или эквивалент значения постоянного тока, видимый по сопротивлению нагрузки, R L будет:

Таким образом, соответствующие выражения для среднего значения напряжения или тока для полуволнового выпрямителя задаются как:

V AVE  = 0,318 * V MAX

I AVE  = 0,318 * I MAX

Обратите внимание, что максимальное значение A MAX — это значение входного сигнала, но мы также могли бы использовать его среднеквадратичное значение или среднеквадратичное значение, чтобы найти эквивалентное выходное значение постоянного тока однофазного полуволнового выпрямителя.  Чтобы определить среднее напряжение для полуволнового выпрямителя, мы умножаем среднеквадратичное значение на 0,9 (форм-фактор) и делим произведение на 2, то есть умножаем его на 0,45, получая:

V AVE  = 0,45 * V RMS

I AVE  = 0,45 * I RMS

Затем мы можем видеть, что схема полуволнового выпрямителя преобразует либо положительные, либо отрицательные половины формы сигнала переменного тока в импульсный выход постоянного тока, который имеет значение 0,318 * A MAX или 0,45 * A RMS, как показано.

Полноволновое выпрямление

Двухполупериодный выпрямитель использует обе половины входной синусоидальной формы волны для обеспечения однонаправленного выход, т.к. он состоит из двух полуволновых выпрямителей, соединенных вместе для питания нагрузки.

Однофазный двухполупериодный выпрямитель делает это с помощью четырех диодов, расположенных в виде моста, пропускающих положительную половину формы волны, как и раньше, но инвертирующих отрицательную половину синусоидальной волны для создания пульсирующего выхода постоянного тока.

Несмотря на то, что напряжение и ток на выходе выпрямителя пульсируют, оно не меняет направление, используя полные 100% формы входного сигнала и, таким образом, обеспечивает двухполупериодное выпрямление.

Однофазный двухполупериодный мостовой выпрямитель

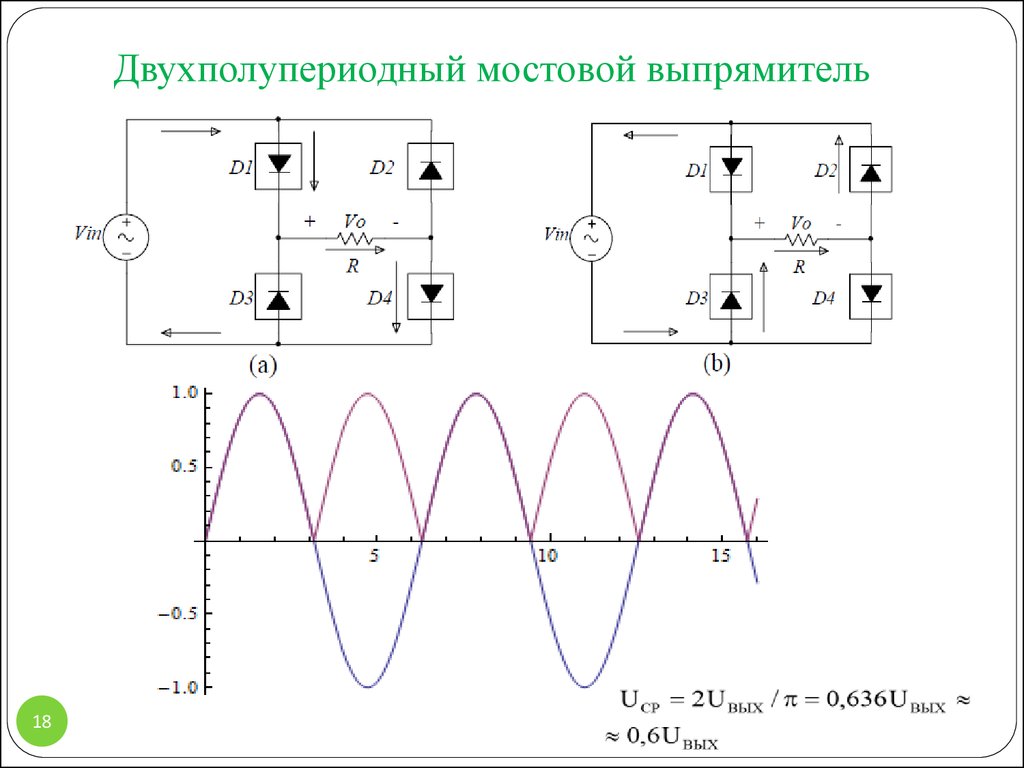

Эта мостовая конфигурация диодов обеспечивает двухполупериодное выпрямление, потому что в любое время два из четырех диодов смещены в прямом направлении, а два других — в обратном. Таким образом, в проводящем тракте два диода вместо одного для полуволнового выпрямителя. Следовательно, будет разница в амплитуде напряжения между V IN и V OUT из-за двух прямых падений напряжения на последовательно соединенных диодах. Здесь, как и прежде, для простоты математики мы примем идеальные диоды.

Так как же работает однофазный двухполупериодный выпрямитель? Во время положительного полупериода V IN диоды D 1 и D 4 смещены в прямом направлении, а диоды D 2 и D 3 — в обратном. Затем для положительного полупериода входного сигнала ток течет по пути: D 1 — A — R L — B — D 4 и возвращается к источнику питания.

Во время отрицательного полупериода V IN диоды D 3 и D 2 смещены в прямом направлении, а диоды D 4 и D 1 — в обратном. Затем для отрицательного полупериода входного сигнала ток течет по пути: D 3 — A — R L — B — D 2 и возвращается к источнику питания.

В обоих случаях положительные и отрицательные полупериоды входного сигнала создают положительные выходные пики независимо от полярности входного сигнала и, как таковой, ток нагрузки I всегда течет в том же направлении через нагрузку, R L между точками или узлами A и B. Таким образом, отрицательный полупериод источника становится положительным полупериодом при нагрузке.

Таким образом, в зависимости от того множества проводящих диодов, узел А всегда более положительный, чем узел B. Поэтому ток и напряжение нагрузки являются однонаправленными или постоянными, что дает нам следующую форму выходного сигнала.

Форма волны на выходе выпрямителя

Хотя этот пульсирующий выходной сигнал использует 100% входного сигнала, его среднее напряжение постоянного тока не совпадает с этим значением.

Однако двухполупериодные выпрямители имеют два положительных полупериода на входной сигнал, что дает нам другое среднее значение.

Среднее значение двухполупериодного выпрямителя

Для двухполупериодного выпрямителя для каждого положительного пика имеется среднее значение 0,637 * A MAX, и, поскольку на входной сигнал имеется два пика, это означает, что есть две серии средних значений, суммируемых вместе. Таким образом, выходное напряжение постоянного тока двухполупериодного выпрямителя в два раза выше, чем у предыдущего полуволнового выпрямителя. Если максимальная амплитуда равна 1, среднее значение или эквивалент значения постоянного тока, видимый по сопротивлению нагрузки, R L будет:

Таким образом, соответствующие выражения для среднего значения напряжения или тока для двухполупериодного выпрямителя задаются как:

V AVE  = 0,637 * V MAX

I AVE  = 0,637 * I MAX

Чтобы определить среднее напряжение для двухполупериодного выпрямителя, мы умножаем среднеквадратичное значение на 0,9:

V AVE  = 0,9 * V RMS

I AVE  = 0,9 * I RMS

Двухполупериодная схема выпрямителя преобразует ОБЕ положительную или отрицательную половинки сигнала переменного тока в импульсный выход постоянного тока, который имеет значение 0,637 * A MAX или 0,9 * A RMS.

Полноволновой полууправляемый мостовой выпрямитель

Двухполупериодное выпрямление имеет много преимуществ по сравнению с более простым полуволновым выпрямителем, например, выходное напряжение более согласовано, имеет более высокое среднее выходное напряжение, входная частота удваивается в процессе выпрямления и требует меньшего значения емкости сглаживающего конденсатора, если таковой требуется. Но мы можем улучшить конструкцию мостового выпрямителя, используя тиристоры вместо диодов в его конструкции.

Заменив диоды внутри однофазного мостового выпрямителя тиристорами, мы можем создать фазо-управляемый выпрямитель переменного тока в постоянный для преобразования постоянного напряжения питания переменного тока в контролируемое выходное напряжение постоянного тока. Фазоуправляемые выпрямители, полууправляемые или полностью управляемые, имеют множество применений в источниках питания переменного тока и в управлении двигателями.

Однофазный мостовой выпрямитель — это то, что называется «неуправляемым выпрямителем» в том смысле, что приложенное входное напряжение передается непосредственно на выходные клеммы, обеспечивая фиксированное среднее значение эквивалентного значения постоянного тока.  Чтобы преобразовать неуправляемый мостовой выпрямитель в однофазную полууправляемую выпрямительную цепь, нам просто нужно заменить два диода тиристорами (SCR), как показано на рисунке.

В конфигурации с полууправляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров и двух диодов. Как мы узнали из нашего урока о тиристорах, тиристор будет проводить (состояние «ВКЛ») только тогда, когда его анод (A) более положительный, чем его катод (K) и импульс запуска подается на его затвор (G). В противном случае он остается неактивным.

Таким образом, задерживая импульс запуска, подаваемый на клемму затвора тиристоров, на контролируемый период времени или угол ( α ) после того, как напряжение питания переменного тока прошло пересечение нулевого напряжения между анодным и катодным напряжением, мы можем контролировать, когда тиристор начинает проводить ток и, следовательно, контролировать среднее выходное напряжение.

Во время положительного полупериода входного сигнала ток течет по пути: SCR 1 и D 2 и обратно к источнику питания.  Во время отрицательного полупериода V INпроводимость проходит через SCR 2 и D 1 и возвращается к источнику питания.

Понятно, что один тиристор из верхней группы ( SCR 1 или SCR 2 ) и соответствующий ему диод из нижней группы ( D 2 или D 1 ) должны проводить вместе, чтобы протекать ток любой нагрузки.

Таким образом, среднее выходное напряжение V AVE зависит от угла включения α для двух тиристоров, включенных в полууправляемый выпрямитель, поскольку два диода неуправляются и пропускают ток всякий раз, когда смещено вперед. Таким образом, для любого угла срабатывания затвора α среднее выходное напряжение определяется как:

Обратите внимание, что максимальное среднее выходное напряжение возникает, когда α = 1, но все еще равно 0,637 * V MAX, как для однофазного неуправляемого мостового выпрямителя.

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя .

Полностью управляемый мостовой выпрямитель

Однофазные мостовые выпрямители с полным управлением известны чаще как преобразователи переменного тока в постоянный. Полностью управляемые мостовые преобразователи широко используются в управлении скоростью машин постоянного тока и легко достигаются путем замены всех четырех диодов мостового выпрямителя тиристорами, как показано на рисунке.

В конфигурации с полностью управляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров на полупериод. Тиристоры SCR 1 и SCR 4 запускаются вместе как пара во время положительного полупериода, в то время как тиристоры SCR 3 и SCR 4 также запускаются вместе как пара во время отрицательного полупериода. Это 180 oпосле SCR 1 и SCR 4 .

Затем в режиме работы с непрерывной проводимостью четыре тиристора постоянно переключаются в виде чередующихся пар для поддержания среднего или эквивалентного выходного напряжения постоянного тока.  Как и в случае полууправляемого выпрямителя, выходное напряжение можно полностью контролировать, изменяя угол задержки включения тиристоров ( α ).

Таким образом, выражение для среднего напряжения постоянного тока однофазного полностью управляемого выпрямителя в режиме непрерывной проводимости дается как:

со средним выходным напряжением, изменяющимся от V MAX / π до -V MAX / π путем изменения угла зажигания, α от π до 0 соответственно. Поэтому, когда α <90 o,среднее напряжение постоянного тока является положительным, а когда α> 90 oсреднее напряжение постоянного тока является отрицательным. То есть мощность течет от нагрузки постоянного тока к источнику переменного тока.

Резюме однофазного выпрямления

Однофазные выпрямители могут принимать различные формы для преобразования переменного напряжения в постоянное напряжение из неконтролируемых однофазных выпрямителей на полуволнах в полностью управляемые двухполупериодные мостовые выпрямители с использованием четырех тиристоров.

Преимуществами полуволнового выпрямителя являются его простота и низкая стоимость, так как для него требуется только один диод. Однако это не очень эффективно, так как используется только половина входного сигнала, дающего низкое среднее выходное напряжение.

Двухполупериодный выпрямитель более эффективен, чем полуволновой выпрямитель, поскольку он использует оба полупериода входной синусоидальной волны, создавая более высокое среднее или эквивалентное выходное напряжение постоянного тока. Недостатком двухполупериодной мостовой схемы является то, что она требует четырех диодов.

Фазоуправляемое выпрямление использует комбинации диодов и тиристоров (SCR) для преобразования входного напряжения переменного тока в контролируемое выходное напряжение постоянного тока. Полностью контролируемые выпрямители используют четыре тиристора в своей конфигурации, тогда как наполовину управляемые выпрямители используют комбинацию как тиристоров, так и диодов.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Russian HamRadio — Выпрямители, достоинства и недостатки.

Выпрямители используются в блоках питания радиоэлектронных устройств для преобразования переменного напряжения в постоянное. Схема любого выпрямителя содержит 3 основных элемента:

Силовой трансформатор – устройство для понижения или повышения напряжения питающей сети и гальванической развязки сети с аппаратурой.

Выпрямительный элемент (вентиль), имеющий одностороннюю проводимость – для преобразования переменного напряжения в пульсирующее.

Фильтр – для сглаживания пульсирующего напряжения.

Выпрямители могут быть классифицированы по ряду признаков: по схеме выпрямления – однополупериодные, двухполупериодные, мостовые, с удвоением (умножением) напряжения, многофазные и др.

По типу выпрямительного элемента – ламповые (кенотронные), полупроводниковые, газотронные и др.

По величине выпрямленного напряжения – низкого напряжения и высокого.

По назначению –для питания анодных цепей, цепей экранирующих сеток, цепей управляющих сеток, коллекторных цепей транзисторов, для зарядки аккумуляторов и др.

Основные характеристики выпрямителей:

Основными характеристиками выпрямителей являются:

Номинальное напряжение постоянного тока – среднее значение выпрямленного напряжения, заданное техническими требованиями. Обычно указывается напряжение до фильтра U0 и напряжение после фильтра (или отдельных его звеньев – U. Определяется значением напряжения, необходимым для питаемых выпрямителем

устройств.

Номинальный выпрямленный ток I0 – среднее значение выпрямленного тока, т.е. его постоянная составляющая, заданная техническими требованиями. Определяется результирующим током всех цепей питаемых выпрямителем.

Напряжение сети Uсети – напряжение сети переменного тока, питающей выпрямитель. Стандартное значение этого напряжения для бытовой сети –220 вольт с допускаемыми отклонениями не более 10 %.

Пульсация – переменная составляющая напряжения или тока на выходе выпрямителя. Это качественный показатель выпрямителя.

Частота пульсаций – частота наиболее резко выраженной гармонической составляющей напряжения или тока на выходе выпрямителя. Для самой простой однополупериодной схемы выпрямителя частота пульсаций равна частоте питающей сети. Двухполупериодные, мостовые схемы и схемы удвоения напряжения дают пульсации, частота которых равна удвоенной частоте питающей сети. Многофазные схемы выпрямления имеют частоту пульсаций, зависящую от схемы выпрямителя и числа фаз.

Коэффициент пульсаций – отношение амплитуды наиболее резко выраженной гармонической составляющей напряжения или тока на выходе выпрямителя к среднему значению напряжения или тока. Различают коэффициент пульсаций на входе фильтра (p0 %) и коэффициент пульсаций на выходе фильтра (p %). Допускаемые значения коэффициента пульсаций на выходе фильтра определяются характером нагрузки.

Коэффициент фильтрации (коэффициент сглаживания) – отношение коэффициента пульсаций на входе фильтра к коэффициенту пульсаций на выходе фильтра k с = p0 / p. Для многозвенных фильтров коэффициент фильтрации равен произведению коэффициентов фильтрации отдельных звеньев.

Колебания (нестабильность) напряжения на выходе выпрямителя –изменение напряжения постоянного тока относительно номинального. При отсутствии стабилизаторов напряжения определяются отклонениями напряжения сети.

Схемы выпрямителей.

Выпрямители, применяемые для однофазной бытовой сети выполняются по 4 основным схемам: однополупериодной, двухполупериодной с нулевой точкой (или просто- двухполупериодной), двухполупериодной мостовой(или просто –мостовой, реже называется как “схема Герца”), и схема удвоения(умножения) напряжения(схема Латура). Для многофазных промышленных сетей применяются две разновидности схем: Однополупериодная многофазная и схема Ларионова.

Чаще всего используются трехфазные схемы выпрямителей. Основные показатели, характеризующие схемы выпрямителей могут быть разбиты на 3 группы:

Относящиеся ко всему выпрямителю в целом: U0 -напряжение постоянного тока до фильтра, I0 – среднее значение выпрямленного тока, p0 – коэффициент пульсаций на входе фильтра.

Определяющие выбор выпрямительного элемента (вентиля): Uобр – обратное напряжение (напряжение на выпрямительном элементе (вентиле) в непроводящую часть периода), Iмакс – максимальный ток проходящий через выпрямительный элемент (вентиль) в проводящую часть периода.

Определяющие выбор трансформатора: U2 – действующее значение напряжения на вторичной обмотке трансформатора, I2 – действующее значение тока во вторичной обмотке трансформатора, Pтр – расчетная мощность трансформатора.

Основные характеристики различных схем выпрямления.

Сравнение схем выпрямления и ориентировочный расчет выпрямителя можно сделать, используя данные из таблицы.

Тип схемы

Uобр

I макс

I 2

U 2

C 0 *

P0 %

U C0

Однополупериодная

3 U0

7 I 0

2 I 0

0,75U0

60 I 0/U0

600 I

0
——
U0 *C0

1,2U0

Двухполупериодная

3 U0

3,5 I 0

I 0

0,75U0

30 I 0/U0

300 I

0
——
U0 *C0

1,2U0

Мостовая

1,5 U0

3,5 I 0

1,41 I 0

0,75U0

30 I 0/U0

300 I

0
——
U0 *C0

1. 2U0

Удвоения напряжения

1,5 U0

7 I 0

2,8 I 0

0,38U0

125 I 0/U0

1250 I

0
——
U0 *C0

0,6U0

* Значение емкости конденсатора рассчитано для P0 % = 10 %

Задавшись значением напряжения на выходе выпрямителя U0 и значением номинального тока в нагрузке (среднего значения выпрямленного тока) I 0, можно без труда определить напряжение вторичной обмотки трансформатора, ток во вторичной обмотке, максимально допустимый ток вентилей, обратное напряжение на вентилях, а также рабочее напряжение конденсатора фильтра. Задавшись необходимым коэффициентом пульсаций, можно рассчитать значение емкости на выходе выпрямителя.

Однополупериодный выпрямитель.

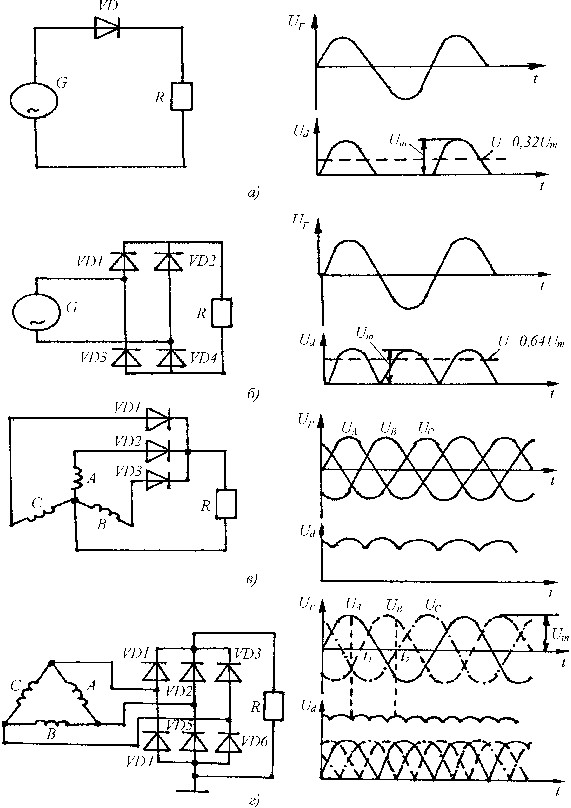

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение на вторичной обмотке трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

Как видно на осциллограммах напряжение со вторичной обмотки трансформатора проходит через вентиль на нагрузку только в положительные полупериоды переменного напряжения. В отрицательные полупериоды вентиль закрыт и напряжение в нагрузку подается только с заряженного в предыдущий полупериод конденсатора. При отсутствии конденсатора пульсации выпрямленного напряжения довольно значительны.

Недостатками такой схемы выпрямления являются: Высокий уровень пульсации выпрямленного напряжения, низкий КПД, значительно больший, чем в других схемах, вес трансформатора и нерациональное использование в трансформаторе меди и стали.

Данная схема выпрямителя применяется крайне редко и только в тех случаях, когда выпрямитель используется для питания цепей с низким током потребления.

Двухполупериодный выпрямитель с нулевой точкой.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение на одной половине вторичной обмотки трансформатора

Uн – Напряжение на нагрузке

.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

В этом выпрямителе используются два вентиля, имеющие общую нагрузку и две одинаковые вторичные обмотки трансформатора (или одну со средней точкой). Практически схема представляет собой два однополупериодных выпрямителя, имеющих два разных источника и общую нагрузку. В одном полупериоде переменного напряжения ток в нагрузку проходит с одной половины вторичной обмотки через один вентиль, в другом полупериоде — с другой половины обмотки, через другой вентиль.

Преимущество: Эта схема выпрямителя имеет в 2 раза меньше пульсации по сравнению с однополупериодной схемой выпрямления. Емкость конденсатора при одинаковом с однополупериодной схемой коэффициенте пульсаций может быть в 2 раза меньше.

Недостатки: Более сложная конструкция трансформатора и нерациональное использование в трансформаторе меди и стали.

Мостовая схема выпрямителя.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

Основная особенность данной схемы – использование одной обмотки трансформатора при выпрямлении обоих полупериодов переменного напряжения.

При выпрямлении положительного полупериода переменного напряжения ток проходит по следующей цепи: Верхний вывод вторичной обмотки – вентиль V2 – верхний вывод нагрузки – нагрузка — нижний вывод нагрузки — вентиль V3 – нижний вывод вторичной обмотки – обмотка.

При выпрямлении отрицательного полупериода переменного напряжения ток проходит по следующей цепи: Нижний вывод вторичной обмотки – вентиль V4 – верхний вывод нагрузки — нагрузка – нижний вывод нагрузки – вентиль V1 – верхний вывод вторичной обмотки – обмотка. Как мы видим, в обоих случаях направление тока через нагрузку (выделено курсивом) одинаково.

Преимущества: По сравнению с однополупериодной схемой мостовая схема имеет в 2 раза меньший уровень пульсаций, более высокий КПД, более рациональное использование трансформатора и уменьшение его расчетной мощности. По сравнению с двухполупериодной схемой мостовая имеет более простую конструкцию трансформатора при таком же уровне

пульсаций. Обратное напряжение вентилей может быть значительно ниже, чем в первых двух схемах.

Недостатки: Увеличение числа вентилей и необходимость шунтирования вентилей для выравнивания обратного напряжения на каждом из них.

Эта схема выпрямителя наиболее часто применяется в самых различных устройствах. На основе этой схемы, при наличии среднего вывода с вторичной обмотки трансформатора можно получить еще два варианта схем выпрямления:

На левой схеме отвод от средины вторичной обмотки позволяет получить еще одно напряжение, меньше основного в 2 раза. Таким образом основное напряжение получается с мостовой схемы выпрямления, дополнительное – с двухполупериодной.

На правой схеме получается двуполярное напряжение амплитудой в 2 раза меньше чем получаемое в основной схеме. Оба напряжения получаются с помощью двуполупериодных схем выпрямления.

Схема удвоения напряжения.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Отличительной особенностью данной схемы является то, что в одном полупериоде переменного напряжения от вторичной обмотки трансформатора “заряжается” один конденсатор, а во втором полупериоде от той же обмотки– другой. Поскольку конденсаторы включены последовательно, то результирующее напряжение на обоих конденсаторах (на нагрузке) в два раза выше, чем можно получить от той же вторичной обмотки в схеме с однополупериодным выпрямителем.

Преимущества: Вторичную обмотку трансформатора можно рассчитывать на значительно меньшее напряжение.

Недостатки: Значительные токи через вентили выпрямителя, Уровень пульсаций значительно выше, чем в схемах двуполупериодных выпрямителей.

Эта же схема может использоваться еще в двух вариантах:

Левая схема предназначена для получения двух напряжений питания одной полярности, правая – для получения двуполярного напряжения с общей точкой.

Во втором варианте схемы характеристики выпрямителя соответствуют характеристикам однополупериодного выпрямителя.

Многофазные выпрямители.

Многофазные выпрямители применяются, как правило только в промышленной и специальной аппаратуре. Обычно в промышленной аппаратуре применяются трехфазные выпрямители двух типов – трехфазный выпрямитель и выпрямитель Ларионова.

Трехфазный выпрямитель.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

ФА, ФС, ФВ – напряжения на вторичных обмотках трехфазного трансформатора.

U va, Uvb, Uvc напряжение на нагрузке получаемое с соответствующего вентиля.

Uн – Суммарное напряжение на нагрузке.

Выпрямитель представляет собой однополупериодный выпрямитель для каждой из трех фазных вторичных обмоток. Все три вентиля имеют общую нагрузку. Если рассмотреть осциллограммы напряжения на нагрузке при отключенном конденсаторе для каждой из трех фаз, то можно заметить, что напряжение на нагрузке имеет такой же уровень пульсаций, как и в схеме однополупериодного выпрямления. Сдвиг фаз (т.е. сдвиг по времени) напряжений выпрямителей между собой в результате даст в 3 раза меньший уровень пульсаций, чем в однофазной однополупериодной схеме выпрямления.

Достоинства: Низкий уровень пульсаций выпрямленного напряжения.

Недостатки: Так же как и в однофазной однополупериодной схеме выпрямления, низкий КПД, нерациональное использование трансформатора. Данный выпрямитель неприменим для обычной однофазной сети.

Схема Ларионова.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

Этот выпрямитель представляет собой мостовые выпрямители для каждой пары трехфазных обмоток, работающие на общую нагрузку.

Соединяя в себе достоинства мостового выпрямителя и трехфазного питания, он имеет настолько низкий уровень пульсаций, что позволяет работать почти без сглаживающего конденсатора или с небольшой его емкостью.

Недостатки: Увеличенное количество вентилей. Выпрямитель также не может быть применен для работы в однофазной бытовой сети.

Выпрямители для бестрансформаторного питания аппаратуры.

Бестрансформаторные выпрямители являются простейшими неавтономными источниками постоянного тока. Они применяются при напряжениях близких к напряжению сети или превышающих его в 1,5 – 2,5 раза и токах до нескольких десятков миллиампер.

Ограниченное применение бестрансформаторных выпрямителей объясняется в первую очередь требованиями техники безопасности, так как оба полюса выпрямленного напряжения гальванически связаны с сетью.

Второй недостаток таких выпрямителей – отсутствие гибкости при выборе выпрямленного напряжения. Для радиоаппаратуры можно использовать в качестве безтрансформаторных выпрямители: Однополупериодный, мостовой, удвоения напряжения. Основные характеристики такие же как и в случае с трансформаторным питанием. Сетевое напряжение подключают к точкам подключения вторичных обмоток трансформаторов (вместо трансформатора).

Безтрансформаторные схемы опасны для использования!

Для питания малогабаритной портативной аппаратуры с токами до 15-20 миллиампер можно применять однополупериодные или мостовые схемы с гасящими конденсаторами. В этой схеме конденсатор Сгас выполняет роль “безваттного” реактивного сопротивления, образующий с активным сопротивлением нагрузки своеобразный делитель напряжения.



Реактивное сопротивление гасящего конденсатора указано в формуле.

Данная схема может найти применение для заряда малогабаритных аккумуляторов радиоприемников, радиостанций и радиотелефонов.

При конструировании и эксплуатации выпрямителя также необходимо соблюдать осторожность!

Некоторые рекомендации по работе с выпрямителями.

Вторичные обмотки трансформаторов необходимо всегда защищать плавкими предохранителями. В этом случае короткое замыкание в цепи нагрузки не приведет к таким последствиям как выход из строя трансформатора и тем более не приведет к возгоранию аппаратуры.

Часто при конструировании выпрямителей оказывается, что нет нужных вентилей (диодов) или конденсаторов. с нужными характеристиками. В таком случае можно применить параллельное или последовательное соединение вентилей или конденсаторов.

Что при этом нужно помнить?

Если имеющиеся вентили (диоды) по допустимому току меньше расчетного максимального тока, можно применить параллельное соединение таких диодов, умножив их допустимый ток на количество диодов в “связке”.

В случае если допустимое обратное напряжение вентилей (диодов) меньше рассчитанного значения, можно применить их последовательное соединение, включив параллельно каждому диоду шунтирующие резисторы, которые выровняют обратное напряжение между диодами. Величину сопротивления шунта рассчитывают по формуле:

Rш = 700 * Uобр / N для диодов с Uобр меньше 200 В и Iмакс = 1 – 10 Ампер

Или

Rш = 150 * Uобр / N для диодов с Uобр более 200 В и Iмакс менее 0,3 Ампер

В случае если емкость конденсатора меньше расчетной, можно применить параллельное включение нескольких конденсаторов, имеющих рабочее напряжение не меньше расчетного.

В случае если рабочее напряжение конденсаторов меньше допустимого для конкретной схемы, можно применить последовательное включение конденсаторов, не забывая, что общая емкость в этом случае уменьшится во столько раз, сколько конденсаторов будет включено в последовательную цепь.

Такую схему применять можно только в крайнем случае, поскольку в такой схеме пробой (короткое замыкание) одного конденсатора вызовет “цепную реакцию”, так как на оставшиеся в работе конденсаторы будет приложено большее напряжение, чем было до замыкания одного из них. Шунтирование конденсаторов резисторами в этом случае не спасает аппаратуру от последовательного выхода из строя конденсаторов во всей цепочке. Лучше применить последовательное соединение нескольких выпрямителей, рассчитанных на более низкое напряжение. Тогда при пробое одного из конденсаторов выходное напряжение просто снизится.

В этой статье приведена только краткая информация по схемам выпрямителей. Более подробно о расчете выпрямителей можно прочесть в самой различной литературе.

При подготовке статьи использована литература:

В.Я. Брускин “Номограммы для радиолюбителей” МРБ 1972 год.

Б.Богданович, Э.Ваксер “Краткий радиотехнический справочник” Беларусь 1968 год.

Всего вам доброго!


материал подготовил Н.Филенко (UA9XBI).

Исправление: что нужно знать

Автор(ы):

Ян Гордон, Шарлотта Скоулз

Исправление – это средство правовой защиты, применяемое по усмотрению суда для перезаписи ошибочной формулировки в юридическом документе таким образом, чтобы она соответствовала намерениям сторон документа. В контексте пенсий работодатель часто, но не всегда, добивается исправления, и документ обычно представляет собой акт или правила схемы.

В этой статье наша команда по разрешению пенсионных споров объясняет, что важно знать работодателям, доверенным лицам и представителям бенефициаров об исправлении и о том, когда суд разрешает его.

Общим контекстом для иска об исправлении является обнаружение того, что из-за ошибки в формулировке документа схемы выгоды участников и, следовательно, обязательства схемы больше, чем предполагалось. Исправление документа исправит ошибку задним числом до даты составления документа, что позволит работодателю и доверенным лицам действовать на предполагаемой основе, как если бы документ всегда содержал правильную формулировку.

Это средство правовой защиты особенно выгодно в обстоятельствах, при которых схема управляется и ее обязательства оцениваются на основе того, что стороны намеревались сказать в юридической документации схемы, а не на основе непреднамеренного эффекта ошибочно сформулированной документации .

Требования об исправлении, хотя и менее распространенные, также подавались (в том числе доверительными управляющими) в отношении положений документации схемы, касающихся вопросов, отличных от льгот, например, положений, касающихся полномочий работодателей и доверительных управляющих схемы.

Как добиться исправления?

Сторона, желающая получить постановление об исправлении положения, должна будет убедить суд в том, что она имеет право издать такое распоряжение. Некоторые заявления оспариваются, обычно от имени участников схемы, и в этом случае исправление будет предписано только после полного судебного разбирательства, обычно с использованием показаний свидетелей. В других случаях заявления об исправлении не вызывают возражений, обычно когда доказательства очень ясны и нет защиты от иска об исправлении.

Кто будет участником заявки?

Часто в требовании об исправлении участвуют три стороны:

В соответствующих случаях может быть возможным сократить количество вовлеченных сторон, например, когда доверительный управляющий может представлять участников, в чьих интересах это исправление. отказался.

Когда суд вынесет исправление?

Прежде чем он сможет распорядиться об исправлении, суд должен удостовериться в том, что у сторон документа было общее намерение в отношении предмета положения, подлежащего исправлению, которое сохранялось до тех пор, пока документ не был составлен, но которое из-за ошибки , в самом документе не нашли отражения.

При решении вопроса о том, имели ли стороны такое общее намерение, суд спросит себя, что на самом деле имели в виду стороны, иными словами, он применит субъективный критерий.

Даже если суд решит, что он может исправить документ на основании выполнения вышеуказанного критерия, суд по-прежнему может по своему усмотрению сделать это (хотя в большинстве случаев, после того как критерий удовлетворен, суд исправит).

Практические вопросы

Сбор доказательств

Учитывая, что суду необходимо будет увидеть доказательства того, что стороны на самом деле намеревались сказать в документе, сопоставление и представление доказательств того, что стороны намеревались сказать, будет иметь решающее значение для любого заявления об исправлении.

Как только в документации будет выявлена ​​ошибка, следует попытаться поговорить с лицами, участвовавшими в подготовке и оформлении документа, которые могут предоставить информацию о намерениях сторон.

Чтобы помочь этим людям вспомнить события, которые могли произойти много лет назад, следует попытаться получить и просмотреть потенциально относящуюся к тому времени документацию, такую ​​как протоколы собраний работодателей и попечителей, меморандумы и отчеты, буклеты и объявления, а также сообщения с консультанты схемы, особенно те, кто разработал рассматриваемый документ.

Нужны ли свидетели?

В свете необходимости установить, что на самом деле намеревались стороны, воспоминания лиц, которые были вовлечены в соответствующее время, вероятно, будут важны, хотя суд также рассмотрит документацию того времени.

Свидетельские показания могут исходить от ряда лиц, участвовавших в подготовке и оформлении документа, в том числе:

  • Администратор
  • Руководители работодателей
  • Попечители
  • Лицо (лица), составившее документ
  • Секретарь схемы
  • Актуарий схемы

Никогда не поздно искать исправления?

Было несколько пенсионных дел, в которых суды исправили документы, составленные за годы, иногда десятилетия, до подачи заявления. Хотя суды имеют право отказать в исправлении, если имело место виновная задержка с подачей заявления об исправлении, само по себе течение времени обычно не приводит к отклонению заявления.

Однако существенный разрыв между моментом составления документа и моментом рассмотрения дела в суде может привести к практическим проблемам, когда дело доходит до демонстрации намерений сторон.

Можно ли упростить процесс?

Да.

Если сторона, добивающаяся исправления, установила с помощью собранных ею доказательств, что заявление не имеет защиты, представитель бенефициара (действующий от имени затронутых участников и со своим собственным юридическим представителем) может согласиться не возражать против заявления. Если суд соглашается, ходатайство может быть удовлетворено в порядке упрощенного производства, то есть без судебного разбирательства или другого оспариваемого слушания.

Как насчет расходов?

Работа, связанная со сбором доказательств намерений сторон, часто является дорогостоящей, даже если дело в конечном итоге разрешается путем упрощенного судебного разбирательства, как описано выше, но все же может быть значительно меньше, чем стоимость непреднамеренной выгоды.

В большинстве случаев расходы, связанные с заявлением (включая расходы на представителя бенефициара), будут покрыты работодателем схемы или, в противном случае, за счет активов схемы.

Если параллельно с заявлением об исправлении возникает иск о профессиональной небрежности к виновным в ошибке, иногда предположительно небрежный консультант соглашается финансировать заявление об исправлении полностью частично. В других случаях расходы, оплаченные работодателем или вне схемы, впоследствии истребуются в качестве возмещения убытков в иске о небрежности.

У нас есть значительный опыт работы с исками о возмещении ущерба, полученный в течение многих лет в интересах работодателей, доверенных лиц и представителей бенефициаров. Это означает, что мы знаем, какие вопросы могут быть существенными для всех заинтересованных сторон, и обеспечиваем их решение с минимальными затратами.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, содержащаяся в этом обзоре, свяжитесь с Яном Гордоном или Шарлоттой Скоулз.

НЕ ЮРИДИЧЕСКАЯ КОНСУЛЬТАЦИЯ. Информация, размещенная на этом веб-сайте в любой форме, предназначена только для информационных целей. Это не является и не должно восприниматься как юридическая консультация. Вы не должны полагаться на эту информацию или предпринимать или не предпринимать никаких действий на основании этой информации. Никогда не пренебрегайте профессиональной юридической консультацией и не откладывайте обращение за юридической консультацией из-за чего-то, что вы прочитали на этом веб-сайте. Специалисты Gowling WLG будут рады обсудить с вами решение ваших конкретных юридических проблем.


Связанный

Пенсии, пенсионные споры

Двухступенчатая схема устранения искажений магнитно-резонансных изображений

. 2009 сен; 36 (9): 3917-26.

дои: 10.1118/1.3180107.

Лесли Н Болдуин
1
 , Кит Вахович, Б. Джино Фаллоне

принадлежность

  • 1 Кафедра онкологии, отделение медицинской физики, Университет Альберты, 11560 University Avenue, Edmonton, Alberta T6G 1Z2, Канада. [email protected]

  • PMID:

    19810464

  • DOI:

    10.1118/1.3180107

Лесли Н. Болдуин и соавт.

мед. физ.

2009 Сентябрь

. 2009 сен; 36 (9): 3917-26.

дои: 10. 1118/1.3180107.

Авторы

Лесли Н Болдуин
1
 , Кит Вахович, Б. Джино Фаллоне

принадлежность

  • 1 Кафедра онкологии, Отделение медицинской физики, Университет Альберты, 11560 Юниверсити-авеню, Эдмонтон, Альберта T6G 1Z2, Канада. [email protected]

  • PMID:

    19810464

  • DOI:

    10.1118/1.3180107

Абстрактный

Целью данной работы является демонстрация полного, надежного и экономичного метода коррекции искажений магнитно-резонансных (МР) изображений. Хорошо известно, что МРТ-изображения подвержены как пространственным искажениям, связанным с аппаратом [градиентная нелинейность и неоднородность основного поля (B0)], так и пространственным искажениям, связанным с пациентом (артефакты чувствительности и химического сдвига), и растущий интерес к области МРТ на основе планирование лечения лучевой терапией предъявляет новые требования к геометрической точности таких изображений. Авторы представляют двухэтапный метод, который сочетает в себе метод обратного градиента на основе фантома для измерения нелинейности градиента и метод картирования разности фаз на основе пациента для измерения неоднородностей B0, восприимчивости и искажений химического сдвига. Метод картирования разности фаз добавляет всего несколько минут к общему времени сканирования пациента и может использоваться для коррекции различных изображений одного и того же пациента и анатомических структур. Техника была протестирована на нескольких разных фантомах, каждый из которых предназначен для выделения одного типа искажения. Среднее искажение было уменьшено до 0,2 +/- 0,1 мм как в градиентном, так и в спиновом эхо-изображениях сетчатого фантома. Для более сложного случая сильно искаженного плоскостного эхо-изображения остаточное искажение было уменьшено до субвоксельных размеров. В качестве последнего шага метод был реализован на изображениях пациентов. Текущий метод эффективен, экономит время и надежен и дает надежду на подготовку МРТ-изображений с исправлением искажений для использования при планировании лечения на основе МРТ.

Похожие статьи

  • Характеристика, предсказание и коррекция геометрических искажений в 3T MR изображениях.

    Болдуин Л.Н., Вахович К., Томас С.Д., Ривест Р., Фаллоне Б.Г.
    Болдуин Л.Н. и соавт.
    мед. физ. 2007 г., февраль; 34(2):388-99. дои: 10.1118/1.2402331.
    мед. физ. 2007.

    PMID: 17388155

  • Интеграция эффектов пространственного искажения в 4D вычислительный фантом для симуляционных исследований в экстракраниальной лучевой терапии под контролем МРТ: первоначальные результаты.

    Кролл С., Дитрих О., Бортфельдт Дж., Камп Ф., Неппль С., Белка С., Пароди К., Барони Г., Паганелли С., Рибольди М.
    Кролл С. и др.
    мед. физ. 2021 апр;48(4):1646-1660. doi: 10.1002/mp.14611. Epub 2020 13 декабря.
    мед. физ. 2021.

    PMID: 33220073

  • Sci-Fri AM: YIS-01: Комплексная коррекция искажений МРТ: проверка фантома и применение in vivo.

    Болдуин Л.Н., Вахович К., Фаллоне Б.Г.
    Болдуин Л.Н. и соавт.
    мед. физ. 2008 г., июль; 35 (7 часть 3): 3410. дои: 10.1118/1.2965963.
    мед. физ. 2008.

    PMID: 28512908

  • Аспекты искажения МР-изображения при планировании лучевой терапии.

    Франссон А., Андрео П., Поттер Р.
    Франссон А. и др.
    Стралентер Онкол. 2001 г., февраль; 177 (2): 59–73. doi: 10.1007/pl00002385.
    Стралентер Онкол. 2001.

    PMID: 11233837

    Обзор.

  • Пространственная точность в лучевой терапии под контролем магнитно-резонансной томографии: роль геометрических искажений.

    Weygand J, Fuller CD, Ibbott GS, Mohamed AS, Ding Y, Yang J, Hwang KP, Wang J.
    Вейган Дж. и соавт.
    Int J Radiat Oncol Biol Phys. 2016 15 июля; 95 (4): 1304-16. doi: 10.1016/j.ijrobp.2016.02.059. Epub 2016 2 марта.
    Int J Radiat Oncol Biol Phys. 2016.

    PMID: 27354136

    Обзор.

Посмотреть все похожие статьи

Цитируется

  • Разработка независимого от поставщика рабочего процесса обеспечения качества искажений МРТ.

    Уокер А., Чалп П., Каузер Т., Махмуд Ф., Бакли Дж., Холлоуэй Л.
    Уокер А и др.
    J Appl Clin Med Phys. 2022 Окт;23(10):e13735. doi: 10.1002/acm2.13735. Epub 2022 26 июля.
    J Appl Clin Med Phys. 2022.

    PMID: 35880651
    Бесплатная статья ЧВК.

  • Характеристика геометрических искажений 3D последовательностей в клинической МРТ головы.

    Ноусиайнен К., Мякеля Т., Пелтонен Й.И.
    Нусиайнен К. и соавт.
    МАГМА. 2022 дек;35(6):983-995. doi: 10.1007/s10334-022-01020-8. Epub 2022 3 июня.
    МАГМА. 2022.

    PMID: 35657535
    Бесплатная статья ЧВК.

  • Оценка геометрических искажений на изображениях 3T MR, используемых для планирования лечения в краниальной стереотаксической радиохирургии и лучевой терапии.

    Теохарис С., Паппас Е.П., Сейменис И., Курис П., Деллиос Д., Коллиас Г., Караискос П.
    Теохарис С. и др.
    ПЛОС Один. 2022 23 мая; 17 (5): e0268925. doi: 10.1371/journal.pone.0268925. Электронная коллекция 2022.
    ПЛОС Один. 2022.

    PMID: 35605005
    Бесплатная статья ЧВК.

  • ＜Выбор редакции＞ Оценка связанных с системой геометрических искажений магнитно-резонансной томографии при планировании лучевой терапии: два подхода и эффективность коррекции трехмерных искажений.
