Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



1. Виды выключателей света
2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 - 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

• разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
• снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
• прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
• при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
• ставим на место подрозетник и прикручиваем его к стене;
• осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

• закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 - 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



• закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

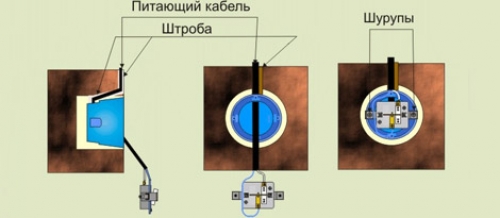

• в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



• провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
• теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

• закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;

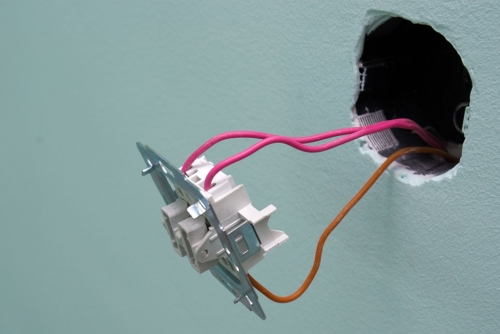

• теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
• подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;

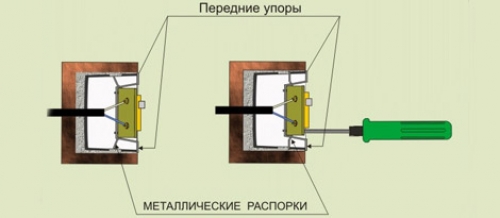

Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

• зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

strport.ru

виды, подключение своими руками, схемы

Для контроля систем освещения необходимо использовать специальные приборы. Дистанционный выключатель света с пультом и классический контактный вариант являются необходимыми устройствами в квартире и частном доме.

Виды

Сейчас на рынке представлено огромное количество разнообразных выключателей, которые разнятся по конструкции и принципу работы. Рассмотрим основные из них:

1. Кнопочные;
2. Поворотные;
3. Диммеры;
4. Дистанционные;
5. Переключатели со шнуром;
6. Выключатели с расширенным функционалом (инфракрасный вариант, с датчиком движения, акустический и т. д.).

Одноклавишный и двухклавишный (двойной) выключатели света являются наиболее распространенными в нашем время. Принцип их работы основан на замыкании электрической цепи при переключении контрольной кнопки. Они очень просты как в использовании, так и в установке. Конструкция этого выключателя позволяет устанавливать его в любой части жилища или производственного помещения, его проще всего заменить или модернизировать. Также достаточно часто их монтируют для подсветки мебели или интерьерных ниш.

Фото – клавишные переключатели

Поворотный переключатель является самым первым подобным устройством. Внутри такого прибора расположен специальный поворотный механизм, который замыкает контакты при изменении положения ручки. Сейчас можно встретить современные поворотные выключатели света с регулятором яркости (диммером). В основном они выпускаются в ретро-стиле для стилистического оформления интерьера.

Плавный диммерный выключатель или реостат основан на принципе изменения яркости света, он может быть контактный и бесконтактный. Подобную модель часто устанавливают в детских комнатах или офисных помещениях, но ими также пользуются в кинотеатрах, на производстве. Он представляет собой классический электронный резистор, который подключается к питающему кабелю. Его можно использовать для контроля любых типов ламп.

Фото – диммер

Дистанционные выключатели идеально подойдут для установки в помещениях с большой площадью. Такое устройство контролируется пультом, к примеру, Livolo. «Умный» переключатель состоит из приемного пункта и управляющей схемы. Приемник может устанавливаться в любой точке квартиры и даже иногда за её пределами, его контактные провода соединяются с необходимым светильником, контроль работы которого осуществляется за счет переключения клавиш на пульте. Главным достоинством такого принципа работы является возможность контролировать сразу несколько отдельных переключателей или даже целых групп устройств для освещения жилья.

Фото – пульт управления

Практически все типы выключателей света со шнуром используются для настенных светильников бра. Они удобны в использовании в спальнях и детских комнатах, у них доступная цена и большой ассортимент дизайна. Их принцип работы похож на классический клавишный, исключая одну деталь: замыкание контактов производится нажатием кнопки, а при помощи шнура.

Виды выключателей света с расширенным функционалом:

1. С датчиком движения;
2. С таймером;
3. Создающие эффект присутствия;
4. Беспроводные и сенсорные;
5. Акустические.

Автоматические выключатели со встроенным датчиком движения представляют собой достаточно сложный прибор, который состоит из нескольких частей. Первая – это сенсор, воспринимающий инфракрасные лучи, второй – светильник. Главной особенностью этой модели является возможности при правильной настройке обеспечить включение света исключительно в месте, где сейчас находится человек. В основном это уличный или проходной (для заднего двора, в подъездах, коридорах) прибор, который производится в антивандальном исполнении: защищенный решеткой. Эти сенсорные датчики могут реагировать как на тепло человеческого тела, так и на ультразвук.

Фото – датчик движения

При этом беспроводные сенсорные выключатели света с эффектом присутствия являются полной противоположностью этим устройствам. Они напротив, необходимы для отключения света в момент, когда какое-то помещение пустеет. Этот прибор часто применяется в магазинах или крупных офисах.

Выключатель с таймером – это регулятор света, который включается только на какое-то определенное время. Такая система работы позволяет обеспечить экономию электрической энергии. Регулируемый таймер встроен непосредственно в светильник, при этом не во всех моделях есть функция настройки. В зависимости от марки и типа, регулировка может осуществляться от нескольких минут до нескольких часов, а после истечения времени свет сам по себе погаснет.

Фото – таймер

Звуковой выключатель отличается от инфракрасного тем, что реагирует на колебания воздуха при звуковых волнах, он выключается и включается по хлопку. При необходимости его можно изготовить с регулировкой яркости света или дополнить другими функциями.

Схема акустического датчика

Отдельно нужно рассмотреть такие модели выключателей, как беспроводные или сенсорные. Они могут устанавливаться в любой части дома, на мебели и прочих поверхностях. Для их управления используется достаточно простая схема, при которой сенсорный датчик встраивается в щиток или специальную панель. Он передает радиосигналы или импульсы wifi на приёмники, встроенные в светильники. Этот накладной прибор можно перенести в любую часть жилья или офиса и управлять освещением из одного определенного места или при помощи пульта.

Фото – сенсор

Также приборы классифицируются по исполнению:

1. Накладной;
2. Встраиваемый;
3. Переносной.

У каждой перечисленной модели есть свои достоинства и недостатки. Но при необходимости в любой момент можно разобрать устройство и подсоединить нужный датчик или сенсор, тем самым, модернизируя переключатель. Купить любой выключатель можно в электрических магазинах, также там можно подобрать детали, чтобы собрать устройство контроля света самому.

Видео: датчик движения для включения света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Фото – схема подключения

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

www.asutpp.ru

Как подключить выключатель света - основные нюансы

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель — тема нашей статьи.

Классификация выключателей

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

• По способу фиксации. Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
• По уровню функционала выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
• Конструкционные особенности выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
• В зависимости от принципа функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
• Установка устройства может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

• установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
• доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
• выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера.

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

• отключить электроэнергию;
• разобрать корпус выключателя, сняв клавишу и рамку защиты;
• определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
• определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
• выполнить подсоединение проводов согласно их назначению;
• заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Некоторые домовладельцы замечают, что именно в их квартире или доме постоянно перегорают лампочки, не отслужив положенный срок. Почему перегорают лампочки? Разберемся в причинах поломок и попробуем их устранить.

Обзор и характеристики ламп освещения представлены тут.

Схемы подключения ламп дневного света вы найдете в следующей теме. Подключение с дросселем и без дросселя.

Двухклавишный

Выключатели на две клавиши устанавливаются при необходимости обеспечить управление парой групп осветительных приборов.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

• отключение системы электрического питания;
• разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
• определение обозначения фаз;
• зачистка кончиков трёхжильного провода;
• подключение «провод-фазы» на контакт, обозначенный литерой «L»;
• подключение оставшейся пары проводов на контакты клавиш;
• на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
• проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике.

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

• установка проходного выключателя на постоянное место;
• подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная схема подключения лампы ДРЛ — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим в данной теме.

Схема подключения лампочки через выключатель

Как подключить лампочку через выключатель? Способов, позволяющих осуществить запитку лампы через выключатель, несколько. Чаще всего одиночный ламповый осветительный прибор подключается посредством пары проводов к выключателю с одной клавишей.

Трёхрожковые осветительные приборы могут подключаться отдельно или группами к двухклавишному выключателю при помощи электрической разводки тремя проводами. Раздельно и одновременно управлять тремя разными светильниками можно при помощи установленного трехклавишного выключателя.

Схема подключения трехрожковой люстры

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Видео на тему

proprovoda.ru

Cхема акустического выключателя света | joyta.ru

В данной статье приведена схема акустического выключателя света, благодаря которому вы будете чувствовать себя в собственном доме, словно в роскошной вилле - вы сможете включать и выключать, например, свет... хлопая в ладоши.

Акустический выключатель реагирует на одиночные хлопки и при этом проявляет малую чувствительность к посторонним звукам. Каждое срабатывание устройства изменяет состояние реле, обозначая это свечением двухцветного светодиода.

Схема оснащена электромагнитным реле с нагрузочной способностью контактов 8А/250В, благодаря этому она подходит для дистанционного управления освещением, управлением жалюзи, бытовой аудио техникой и любым другим устройством, работающим от сети.

После подключения к источнику питания, схема будет сброшена и перейдет в состояние ожидания до тех пор, пока не раздастся хлопок. Потребление, независимо от состояния работы, составляет менее 1 Вт.

Печатная плата спроектирована так, чтобы все устройство поместилось в коробку скрытого монтажа с следующими размерами: диаметр 54мм толщина 25мм. Из-за своих небольших размеров, плата без проблем должна поместиться, например, в торшеры или люстры.

Описание акустического выключателя

Система состоит из трех основных блоков:

• датчик звука с транзисторным усилителем
• Т-триггер на основе счетчика 4017
• бестрансформаторный источник питания

Сигнал с электретного микрофона усиливается тремя транзисторами VT1 ...VT3. Появление сильного сигнала, содержащего преимущественно более высокие частоты, вызывает реакцию системы: положительные полуволны сигнала с микрофона вызывают открытие транзисторов VT1 и VT3.

Благодаря наличию буферного транзистора VT2, после хлопка на резисторе R8, а значит, и на тактовом входе 14 микросхемы 4017 возникает положительный импульс. Он вызывает изменение состояния счетчика, который переключает свечения светодиода с зеленого на красный цвет, а так же через транзистор VT4 включается реле.

Следует обратить внимание, что в данной схеме применен бестрансформаторный блок питания, то есть не имеющий гальванической развязки от сети 220В. Поэтому  налаживание и ввод в эксплуатацию выключателя следует соблюдать предельную осторожность.

Последовательный резистор R11 предназначен для защиты выпрямительного моста B1 в случае, если схема подключается к сети в момент, когда амплитудное значение напряжения превысит 300В.

Без резистора R11, через диоды выпрямительного моста и не заряженные конденсаторы C5, C6 на короткое время может протекать очень большой ток, ограниченный лишь сопротивлением соединений. Резистор R11 ограничивает этот импульс до безопасного значения и защищает остальные электронные компоненты от повреждений.

Для подключения схемы к электрической сети используются всего два разъема. К разъему IN, необходимо подать напряжение от сети (фазировка не имеет значения).

После хлопка и, следовательно, замыкания контактов реле на разъеме OUT появляется напряжение 220В, поэтому к этому разъему следует подключить управляемую нагрузку, например лампу.

Все устройство собрано на двухсторонней печатной плате. Низковольтная часть элементов – SMD. После сборки нужно очень тщательно проверить, все ли элементы установлены правильно, не возникло ли короткое замыкание при пайке. Ошибка может привести к повреждению элементов. Как правило, безошибочно собранная схема из исправных элементов начинает работать сразу.

Скачать рисунок печатной платы (289,1 Kb, скачано: 922)

www.joyta.ru

---

•
  Схема подключения люстры
•
  Схема подключения люстры с двойным выключателем
•
  Схема подключения видеодомофона с электромеханическим замком
•
  Как подключить двойной выключатель схема подключения
•
  Схема подключения выключателя одноклавишного
•
  Схема двухклавишного выключателя
•
  Схема подключения датчика движения для освещения с выключателем
•
  Схема подключения датчика движения для освещения с выключателем
•
  Заземление в частном доме своими руками 220в схема подключения
•
  Схема подключения выключателя света с одной клавишей
•
  Заземление для частного дома своими руками схема
