Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин Просмотров 29.4к.
Обновлено

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Содержание

  1. Что такое гидроаккумулятор и реле давления
  2. Виды систем водоснабжения
  3. С накопительным баком
  4. С гидроаккумулятором
  5. Схема водоснабжения частного дома от скважины с гидроаккумулятором
  6. Гидроаккумулятор с погружным насосом
  7. Гидробак с поверхностным насосом
  8. Гидравлический аккумулятор в составе насосной станции
  9. Монтаж системы водоснабжения из скважины
  10. С погружным насосом
  11. С поверхностной насосной станцией

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Схема водоснабжения частного дома от скважины с гидроаккумулятором: особенности и нюансы

Содержание

Подробнее об гидроаккумуляторах: устройство, виды, классификации и преимущества

Схема подключения водоснабжения с гидроаккумулятором от скважины

Водоснабжение от колодца

Какие нужны трубы

Монтаж водоснабжения из скважины – основные особенности

Скважина с кессоном: как подключить

Прокладка труб

Коротко о главном

Если нет возможность подключить центральное водоснабжение, то самый лучший вариант это скважин. Они менее затратные и дают воду намного чище. Поэтому многие используют в частных домах для обеспечения дома водой именно скважины. Но любая работа, связанная с усовершенствованием дома, требует составление схемы и подключение водоснабжения от скважины с гидроаккумулятором не исключение.

Пример подключения водоснабжения с гидроаккумулятором.

Подробнее об гидроаккумуляторах: устройство, виды, классификации и преимущества

Гидроаккумулятор является неотъемлемой частью любого типа автономного водоснабжения. Гидроаккумулятор работает с помощью энергии генерируемой при сжатии воздуха. Конечно есть варианты с пружинами и механикой, но такие модели практически не используют для водоснабжения частного дома из скважины схема с гидроаккумулятором.

Чаще всего гидроаккумулятор представляет собой закрытую металлическую бочку, которая разделена на две части. Резиновая камера с водой и место для воздуха. К слову, воздух в этом случае окружает камеру с водой. Плюс такого гидроаккумулятор в том, что вода не касается металлических стенок гидроаккумулятор, из-за чего нет рисков появления коррозии.

Внимание! В баках, которые более чем на 100 литров установлен дополнительный клапан для того чтобы отводить воду.

В качестве материала для бочки используется качественный бутил, который никак не влияет на качество воды. Чтобы закачать в бутиловый резервуар воду используется специальное отверстие с резьбой.

Ознакомиться с ассортиментом и выбрать наиболее подходящую по всем параметрам модель емкости можно в нашем интернет-магазине. Следует выбрать производителя и/или область применения, чтобы облегчить поиск.

Гидроаккумулятор на 100 литров изнутри.

Это не расширительный бак

Многие считают, что гидроаккумулятор – это такой особый вид расширительного бака. На самом деле это не так. Хоть внешний вид гидроаккумулятора и схож с расширителем, это две совершенно разные вещи.

В гидроаккумуляторе, как уже отмечалось, для воды используется отдельная камера внутри бака. В свою очередь расширительный бак закрытого типа разделен специальной жароустойчивой мембраной, с одной стороны воздух, а с другой вода. Такие баки выдерживают температуру до +90 градусов (кратковременно до +110). Если обычный расширительный бак закрытого типа использовать вместо накопительной емкости для воды (гидроаккумулятора), то с крана будет течь вода со ржавчиной, из-за того, что жидкость будет соприкасаться со стенками из метала.

Мембранный расширительный бак изнутри.

Классификации гидроаккумуляторов

Как и у любого другого оборудования гидроаккумуляторы делятся по классификациям. Всего есть три вида классификаций: по типу установки, по конструкции и по объему. Стоит рассмотреть все классификации более подробно.

Есть три вида гидроаккумуляторов по типу установки: горизонтальные напольные, вертикальные напольные, например модель DT 60/10 бренда Reflex, и настенные. Вертикальные модели отводят воздух (или газ в более дорогих вариантах) скапливается сверху. Для скопления воздуха в горизонтальных баках используется специальный модуль.  Настенные модели могут работать как по первому варианту, так и по второму.

Внутренняя конструкция баков делится на три вида: баллонные, поршневые и с использованием мембраны. Чаще всего для домашнего использования покупают гидроаккумуляторы баллонного типа. Они наиболее практичные.

Объем гидроаккумулятора может быть разным. В магазине можно найти модели от 2 до 500 литров. Однако сильно объемную модель лучше не брать. В идеале нужно установить гидроаккумулятор на 30-50 литров и отдельно пластиковый накопительный бак на 100-150 литров. Это обойдется гораздо дешевле.

Пример подключения накопительного бака и гидроаккумулятора в частном доме.

Плюсы использования гидроаккумулятор

Гидроаккумулятор это очень полезная вещь в частном доме. Этот простой, в установке и эксплуатации, прибор может значительно облегчить жизнь домочадцев. Итак, плюсы гидроаккумуляторов:

  • Защита насоса. Благодаря гидроаккумулятору, наос будет работать гораздо меньше, соответственно и прослужит он намного дольше. Насосу не придется качать воду при каждом включении крана, ведь она будет черпаться с бака.

  • Защита от гидроударов. Из-за гидроударов, которые возникают при включении наоса, часто прорываются трубы. Если будет установлен гидроаккумулятор, то гидроудары будут гораздо реже.

  • Стабильное давление нормальное давление в трубах. При отсутствии гидроаккумулятора, давление в трубах системы будет нестабильным. Также это может привести к проблемам с температурой воды, при открытии нескольких кранов. Если с крана будет течь горячая вода, то в душе будет только холодная. Когда будет использована схема водоснабжения частного дома от колодца с гидроаккумулятором таких проблем не возникнет.

Гидроаккумулятор лучше подключать с фильтром, так это еще дополнительно будет чистить воду.

Ну и конечно самый главный плюс – это постоянный резервный запас воды. Это очень актуально при использовании автономного энергозависимого водоснабжения. Даже при отключении электричества в доме всегда будет холодная вода.

Настройка и обслуживание гидроаккумулятора

Для правильной работы гидроаккумулятора, его нужно грамотно настроить. Важно чтобы давление воздушной полости было меньше на десять процентов, чем порог при запуске насоса. Если цикл наполнения бака становится меньше, то это верный признак того, что оборудование настроено неправильно.

Спускается и накачивается воздух с помощью специального ниппеля, который располагается корпусе. Первое, что нужно сделать перед тем как настроить оборудования – отключить насос от электричества и слить всю воду с гидроаккумулятора. Чтобы подкачать воздух, можно воспользоваться компрессором.

Внимание! Для накачки воздуха также можно воспользоваться обычным насосом для накачки автомобильных колес.

Контролировать давление поможет манометр.

На этом процесс настройки гидроаккумулятора завершается. Можно приходить к обслуживанию. Итак, что нужно сделать:

  1. Проверить и нормализировать (если нужно) давление. Норма давления обычно указывается на корпусе бака и в документах на гидроаккумулятор. Также там указывают значения предварительного и максимального давления. Первое из них у емкости Airfix R 80 от компании Flamco составляет 4 бар, второе – 10 бар.

  2. Проверить бак на утечку воздуха. Нужно намазать все соединительные места раствором с мылом. Если появляются пузырьки, то протечка есть.

  3. Провести тесты порогов реле. Это нужно делать каждый месяц.

  4. Внимательно осмотреть корпус. Даже не большие механические порожние (вмятины) могут создать серьезные проблемы.


Проверить мембрану и если она прорвался, то потребуется замена. К слову поэтому нужно покупать модели гидроаккумуляторов с заменяемой мембраной, они боле практичные. Если мембрана не меняется, то придется покупать новый бак и тогда водоснабжение частного дома из скважины с гидроаккумулятором обойдется намного дороже.

Мембрана может даже лопнуть.

Схема подключения водоснабжения с гидроаккумулятором от скважины

Перед тем как разобраться в схеме подключения водоснабжения от скважины с гидроаккумулятором, нужно разобраться в устройстве этой схемы. Итак, что понадобится для подключения:

  • Мембранный бак. Бак можно разместить как в доме, так и поместить его возле скважины (главное, чтобы место было утепленное).

  • Манометр. Это обязательный элемент в схеме, так как он поможет отслеживать и корректировать (если понадобится) давление.

  • Насос. Без него не обходится не одна система автономного водоснабжения. Именно он подымает воду со скважины к дому (участку). Подойдет как погружной, так и поверхностный насос. На общую схему это никак не влияет.

  • Трубы. Нужны для соединения всех элементов системы.


Самый основные элементы во всей этой системе – это бак и насос. Поэтому нужно всегда вовремя обслуживать их.

Водоснабжение частного дома. Водопровод из скважины.

Подключение

Вообще схема водоснабжения частного дома от скважины с гидроаккумулятором не сложная. В горизонтальных моделях гидроаккумуляторов, отверстие для подведения труб находится с торца, а вертикальных вариантах этот разъем обычно снизу. Чтобы подключить все элементы, можно использовать фитинг.

Стандартный фитинг для систем водоснабжения.

Внимание! Нужно обратить особое внимание на размер диаметр разъема бака при выборе фитингов.

При подключении с поверхностным наосом, он устанавливается прямо возле бака, а в скважину выводится шланг. В случае с погружным насосом, его помещают в скважину, откуда выводится шланг к дому. На трубу, которая будет всасывать воду, нужно обязательно надеть фильтр.

Также нужно подключить пятиходовой штуцер (для этого на баке есть соответствующий разъем). После этого уже можно подключать и другие элементы (манометр, реле и водопровод в доме). Шланги, которые используются для подключения, должны быть армированные. Так будет намного надёжнее.

Водоснабжение от колодца

Также подключить воду в дом можно и от колодца. Вообще водоснабжение частного дома из колодца схема с гидроаккумулятором сейчас пользуется большой популярностью. Ведь на многих приусадебных участках состоит колодец и это позволит не бурить дополнительно скважину, затрачивая на это много денег и сил.

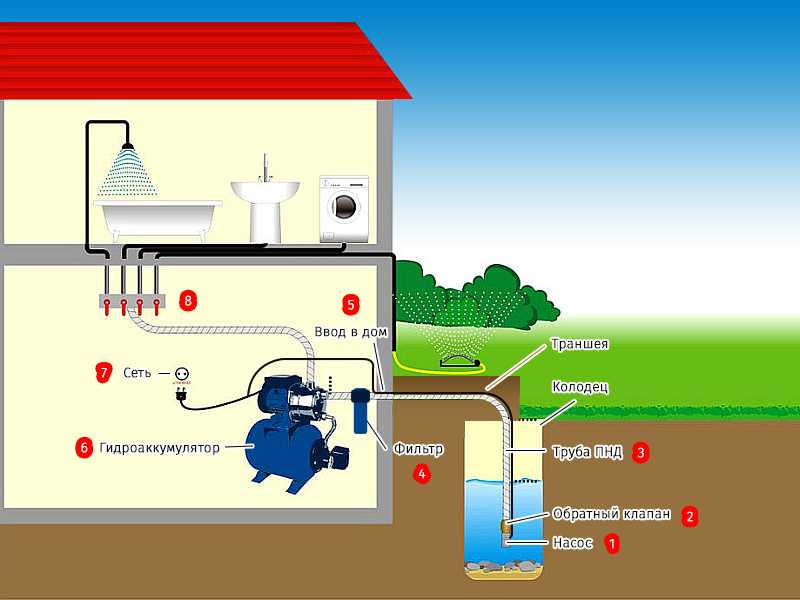

Схема водоснабжения частного дома из колодца с погружным насосом и гидроаккумулятором

Вообще водоснабжение из колодца с погружным насосом и гидроаккумулятором подключается очень легко. В колодец опустить насос (рекомендуется использовать погружной), подсоединить трубу с наосом, соединить систему с гидроаккумулятором и сделать разводку по дому.

Пятиходовой штуцер для гидроаккумулятора.

Какие нужны трубы

Для автономной системы водоснабжения от скважины, можно использовать разные трубы. Итак, какие трубы самые лучшие:

  • Медные. Самый надежный вариант. Такие трубы не будут ржаветь и разрушаться при скачках температуры. Из минусов только высокая цена и необходимость специального оборудования для спаивания.

  • Металлопластиковые. Данные модели труб хороши тем что они не ржавеют и не портятся от влияния солнечных лучей. Они отлично подойдут для проводки холодной воды. К нагревателю такие трубы лучше не подключать, от высокой температуры они могут испортиться.

  • Полипропиленовые. Самые легкие и удобные в установке трубы. Однако могут провисать, если не использовать при монтаже специальные крепления.

Полипропиленовые трубы легче всего подобрать по размеру.

  • Стальные. Надежные и долговечные трубы. Но не лишены минусов. Во-первых, они подвержены коррозии. Во-вторых, они очень тяжелые. В-третьих, без сварочных работ при подключении не обойтись (если нет навыков в сварки, придется нанимать специалисты, а это дополнительные затраты).

  • Полиэтиленовые. Сейчас такие трубы используются наиболее часто в частных домах. Они эластичны и легки в установке. К тому же это самые дешёвые трубы, которые можно найти.


Как видно, ассортимент труб сейчас очень широкий. Нужна надежность – медные трубы. Легкость в установке –металлопласте. Широкий выбор диаметров – полипропилен. Небольшая цена – лучший вариант полиэтилен. Но схема подключения воды из колодца в дом с гидроаккумулятором будет работать с любыми трубами.

Топ 5 лучших труб для водоснабжения в частном доме.

Монтаж водоснабжения из скважины – основные особенности

Самое главное, что нужно учитывать при монтаже водоснабжения из скважины – это расстояние от водного зеркала скважины до земли. Если более девяти метров, то рекомендуется использовать погружные насосы. Если меньше девяти, то можно использовать поверхностный насос. Если водное зеркало вообще не меняет свою положение, лучше всего подойдет схема подключения водопровода в частном доме из скважины с гидроаккумулятором и насосной станцией.

Насосная станция с гидроаккумулятором.

Также стоит учитывать типы скважин по высоте. Есть абиссинские, артезианские и песочные варианты. Для частного дома лучше всего подходят песочные.

Скважина с кессоном: как подключить

Самый лучший вариант автономного источника водоснабжения – скважина с кессоном. У такого варианта очень много плюсов: компактность размещения оборудования, отсутствие проблем при сливе воды, легкость извлечения наоса и многое другое. Преимуществам такой скважины можно посветить отельную статью. Лучше разобраться как подключить.

  1. Первым делом нужно пробурить саму скважину.

  2. Монтаж кессона. Нужно в дне кессона сделать отверстие для гильзы, вварить по бокам патрубки, вкопать котлован, обрезать обсадную колону, установить опору (брусья), стыковать гильзу и обсадную трубу, убрать бруски, опустить камеру в скважину, вывести трубы и кабель.

  3. Утеплить. Нужно доверху засыпать котлован песком и утеплить люк.


После всех этих действий можно начинать монтировать оборудование для водоснабжения. На этом работа завершается.

Обустройство пластикового кессона.

Прокладка труб

Прокладка труб является одним из самых трудоёмких и ответственных процессов при установке любого автономного водоснабжения. Есть два варианта укладки трубы: всесезонный и летний. Они отличаются глубиной ямы под трубу. Также при всесезонном варианте задействуются дополнительные способы утепления.

При укладке летним вариантом вообще необязательно закапывать трубу, можно оставить её на земле. Однако, когда наступит зима, нужно своевременно слить с труб всю воду, чтобы она не замерзла. Если вода в трубах замёрзнет, то велика вероятность разрыва.

Лучше всё же воспользоваться всесезонным вариантом. Зарыв трубу в грунт, можно не переживать за то, что вода замёрзнет при резком наступлении холодов. Единственный минус того, что трубы будут под землей в трудностях, которые могут возникнуть при необходимости замены трубопровода. В остальном только преимущества. Любая схема водопровода в частном доме от скважины с гидроаккумулятором требует аккуратного обращения с трубами.

В видео показано, как правильно прокладывать трубы от скважины до дома.

Коротко о главном

Есть свои особенности водоснабжения частного дома из скважины с гидроаккумулятором. Нужно уметь подбирать правильно гидроаккумулятор. Знать схемы подключения. Уметь прокладывать трубы и знать, как правильно оборудовать скважину. Однако в целом, такой вид водоснабжения очень удобный и практичный.

Напишите в комментариях что лучше: система водоснабжения частного дома из скважины с гидроаккумулятором или лучше подключать воду от колодца?

Основные компоненты бытовой скважины и водопровода

Мало кто знает, как работают системы добычи подземных вод. Они могут использоваться для различных целей, включая орошение, животноводство, а также промышленные и бытовые нужды. Бытовые колодцы широко используются в США, особенно в районах, где затруднен доступ к поверхностным водам.

Такой колодец может обеспечить водой всю семью. Но колодца самого по себе недостаточно. Пока он выкачивает воду из-под земли, он не может хранить ее или распределять по дому. Для этого необходимо установить целую систему водоснабжения. Он должен регулировать напор воды, подавать воду
по всем точкам снабжения, и хранить его.

Раньше люди копали колодцы своими руками, а сейчас совсем другая история. Бытовые водопроводные системы строят специалисты, которые анализируют окружающую среду, выбирают правильные материалы и устройства и учитывают экологические нормы.

Правила и качество воды

Строительство колодца – непростая задача. Это требует тщательного планирования и точных процедур бурения. Но самое сложное — это техническое обслуживание и контроль качества. В США, например, почти 15 процентов населения используют домашние колодцы для удовлетворения своих потребностей в воде.

Законы штата или федеральные законы не регулируют эти автономные системы подземных вод. Поэтому владельцы скважин несут ответственность за проверку состава воды и определение ее качества.
У Геологической службы США есть специальная программа по исследованию качества воды, откачиваемой из скважин такого типа, для предотвращения потенциальной опасности для здоровья.

Как это работает

Типичная бытовая система водоснабжения состоит из 6 основных элементов: колодец, резервуар, корпус, экран, насос и резервуар.

Скважины обычно имеют глубину 200 футов и бурятся с помощью специального оборудования. Для предотвращения фильтрации поверхностных вод буровая скважина закрывается кожухом, который также предотвращает обрушение скважины.

Скважины, построенные на рыхлом грунте или песке, нуждаются в защитном фильтре, основная функция которого состоит в том, чтобы не допустить попадания песка и частиц камня. колодца. Это цилиндр, похожий на сито, который действует как фильтр. Это устройство устанавливается в нижней части кожуха. Подрядчики выберут правильный размер экрана с учетом характеристик водоносного горизонта, т. е. размеров фрагментов горных пород, типа почвы и т. д.

Одним из наиболее важных элементов является насос, устройство, позволяющее добывать подземные воды. Как правило, это электрический погружной прибор, который устанавливается непосредственно внутри скважины. Его двигатель приводит в действие крыльчатки, которые толкают воду вверх к поверхности.

Попав в дом, жидкость хранится в резервуаре под давлением. Отсюда он направляется в определенные точки дома, такие как ванная, кухня или прачечная. Резервуар работает как хранилище воды, но не только. Он отвечает за регулирование напора воды, поэтому она достигает смесителей, душа и т. д.

Резервуар регулирует поведение колодца и доступность воды. Когда жидкости будет достаточно для снабжения домочадцев, насос перестанет работать. Когда уровень воды снижается до определенного уровня, насос начинает работать и снова наполняет резервуар.

На видео ниже показана схема бытовой системы водоснабжения, основанной на скважине. Он включает в себя подробную информацию об элементах системы и их функциональности.

Строительство

На что обратить внимание при строительстве колодца для снабжения домохозяйства? Вот некоторые из аспектов, которые домовладельцы должны учитывать:

  • Количество воды, необходимое для удовлетворения потребностей домохозяйства.
  • Сверлильный наконечник.
  • Дебит скважины.
  • Надежная система водоснабжения для обеспечения необходимого снабжения.
  • Получить профессиональную консультацию.

Последний пункт самый важный. Перед бурением домовладельцы должны проконсультироваться со специалистом. Крайне важно знать применимые правила, наличие и надежность грунтовых вод в этом районе, а также наиболее безопасную точку бурения. Подрядчик проинформирует о необходимых разрешениях, текущих экологических ограничениях и обязательных строительных стандартах.

При выборе места для колодца подрядчик будет учитывать характеристики почвы, наличие воды и возможные источники загрязнения поблизости. Основываясь на предыдущем опыте, он/она может посоветовать глубину скважины и предполагаемый выход.

Если почва имеет низкую урожайность из-за низкой водопроницаемости или других факторов, скважина должна быть глубже. Таким образом, у него будет возможность удовлетворить потребности семьи в воде. Как правило, все колодцы могут снабжать домохозяйство. Однако не все из них могут позволить себе систему полива сада и газона.

Типы методов бурения

  • Вращательное бурение
  • Тросовый инструмент для бурения
  • Струйная установка
  • Забивные скважины

Типы обсадных труб

Какой бы метод бурения мы ни использовали, скважина всегда нуждается в обсадной колонне. Это стальная или пластиковая труба, защищающая скважину от обрушения или загрязнения. Материалы выбираются в соответствии с геологическими условиями местности и химическим составом местной воды.

Но диаметр отверстия обычно на несколько дюймов шире диаметра кожуха, оставляя место. Это пространство заполняется цементом или бентонитом, специальной глиной, используемой для этой цели. Это заполнение называется раствором и препятствует тому, чтобы поверхностные воды заполняли пространство между отверстием и обсадной колонной и стекали вниз. Поверхностные воды и другие внешние агенты могут загрязнять водоносный горизонт. По этой причине лунка всегда должна оставаться закрытой крышкой лунки.

Разработка скважины

После того, как все водозаборники установлены и устройства установлены, колодец промывают обратно для удаления любых незакрепленных фрагментов. Эта процедура стабилизирует прилегающую территорию и называется «освоение скважины».

Техническое обслуживание и ответственность

Неправильное использование забора подземных вод может нанести ущерб окружающей среде, повлиять на соседние источники воды и загрязнить водоносные горизонты. Домовладельцы несут ответственность за проверку качества воды и правильного функционирования системы не реже одного раза в год. Многие лаборатории предлагают образцы воды и инструкции для выполнения этой задачи. Мы настоятельно рекомендуем, чтобы установки регулярно проверялись экспертом.

Насколько хорошо работают водяные насосы и напорные системы?

Знание основ того, как работает ваша скважинная система водоснабжения, важно при выборе системы очистки воды, потому что, если используется неправильный тип системы очистки, это может неблагоприятно повлиять на давление воды и скорость потока в доме.

Например, если в колодце используется напорный бак, система очистки воды должна быть установлена ​​ после напорного бака, чтобы не повредить скважинный насос.

Когда вы открываете дома кран или включаете душ или ванну, вы ожидаете, что вода будет течь с определенной скоростью и с хорошим напором.

Давление воды в ваших трубах и напорной системе заставляет вашу воду течь. Если ваш дом подключен к городским коммуникациям, давление воды контролируется местной водопроводной компанией или коммунальным предприятием.

Если ваш дом находится на колодце, вам нужен насос и напорный резервуар для создания этого давления, если только у вас нет резервуара для хранения на холме поблизости, достаточного для создания гравитационного давления.

Напорный бак в вашей скважинной системе создает давление воды с помощью сжатого воздуха. Из-за этого давления, когда в вашем доме открывается клапан или кран, вода выталкивается из бака через трубы в вашем доме.

Когда вода в напорном баке падает ниже заданного уровня, срабатывает реле давления, которое включает насос. Затем насос снова наполняет гидробак. Обратный клапан (односторонний клапан) удерживает давление в напорном баке от обратного потока в скважину. Сочетание напорного бака, реле давления, обратного клапана и насоса — это то, что позволяет воде течь через ваш дом.

Напорные баки

, которые также служат мини-аккумуляторами для вашего дома, обычно настроены на поддержание давления в пределах 20 фунтов на квадратный дюйм (PSI) от ваших настроек запуска и остановки.

Например, во многих домах с колодезной водой установлено давление включения при 40 фунтов на квадратный дюйм и выключения при 60 фунтов на квадратный дюйм. Если давление падает ниже 40 фунтов на квадратный дюйм, насос включается и доводит давление до 60 фунтов на квадратный дюйм, прежде чем отключить и снова отключить насос.

Напорный бак действует как резервуар и позволяет забирать воду из бака без включения и выключения насоса при каждом включении воды.

Защищает насос и продлевает срок его службы. Напорный бак также сокращает случаи «водяного удара», уменьшает количество воздуха в трубах и контролирует давление в вашей системе водоснабжения.

Основы водяного насоса и системы давления

В большинстве случаев колодезная вода выкачивается из-под земли автоматически с помощью погружного насоса или струйного насоса, который устанавливается на поверхность земли и вытягивает воду из-под земли для создания давления воды в доме.

В некоторых системах колодезной воды используется большой накопительный бак для хранения воды перед ее повторной подачей в дом. Другие системы колодезной воды питаются самотеком и используют гравитацию для подачи воды в дом.



Домашняя система водоснабжения помимо самого колодца состоит из двух важных компонентов – насоса и напорного бака. Скважинные насосы

Существует множество типов и размеров насосов для систем водоснабжения. Некоторые предназначены только для удаления воды из источника. Другие не только удаляют воду, но и пропускают ее через остальную часть водной системы.

Некоторые насосы предназначены для специальных работ, таких как повышение давления или подача специального выхода. Бустерные насосы устанавливаются после накопительного бака.

Напорные баки

Напорные баки обеспечивают хранение вашей системы водоснабжения. Существует три основных типа резервуаров для хранения воды:

  • Мембранные баки-дозаторы с постоянным разделением воздуха и воды;
  • Резервуары с поплавком или водой, отделяющей воздух от воды (в последние годы не используются)
  • Резервуары из оцинкованной стали воздух-вода (не используются повсеместно, большинство из них заменены баками-дозаторами)

Дополнительное хранилище

Некоторые владельцы колодцев любят устанавливать дополнительные резервуары для хранения воды. Вообще говоря, дополнительной емкости дневного запаса воды достаточно.
