Водоснабжение частного дома из скважины: схема и особенности комплектации

Вряд ли загородный дом можно считать пригодным для проживания, если на участке нет воды. Собственная скважина – хорошая альтернатива центральному водопроводу, который по каким-то причинам не устраивает домовладельца. Нередко именно бурение оказывается единственным способом получить качественную питьевую воду. Того, кто только планирует обзавестись собственным гидротехническим сооружением на участке, ждут сюрпризы. Общаясь с подрядчиками, они неожиданно узнают, что бурильщики, как правило, не занимаются полноценным обустройством скважины и подключением водопровода, поэтому людям приходится искать ещё одного исполнителя. Несмотря на кажущуюся сложность, это вполне по силам в меру подготовленному домашнему мастеру.

  • Какие варианты существуют
    • На улице или в доме
    • По типу насосного оборудования
  • Схема подводки воды из скважины в дом
    • Насос
    • Обратный клапан
    • Трубы
    • Реле давления
    • Гидроаккумулятор
    • Защита от сухого хода
  • Подведём итоги
  • Видео: пример водоснабжения дома от скважины

При всём многообразии условий водоснабжение частного дома из скважины схему реализации всегда будет иметь примерно одинаковую, так как основные принципы обустройства подобного типа источников давно изучены и испытаны на практике. Попробуем разобраться, какие комплектующие и узлы потребуются, и как всё собрать воедино, чтобы система работала, как часы.

На улице или в доме ↑

Иногда люди бурят скважину на участке и разбирают воду непосредственно у источника, например, наполняют ёмкости, обеспечивают полив огорода. Управление оборудованием производится в ручном режиме – задействуется вилка/розетка, выключатель или автомат защиты. Насос подвешивается на необходимой глубине, напорная труба выводится на поверхность, система не отягощена никакими дополнительными устройствами. Это упрощённый вариант, который часто используют для водоснабжения дачи из скважины своими руками. Если не применять обратный клапан, то такой способ жизнеспособен даже зимой (вода вытекает из трубы назад в скважину сразу после отключения насоса).

Вода на улице – простейшая система, в которой нечему ломаться

Когда в доме живут круглый год, вполне объяснимо желание застройщика воспользоваться всеми благами цивилизации, но тогда нужен совсем другой подход. Это не очень сложно и недорого, но придётся разобраться в том, как провести воду из скважины в дом. Если уж заниматься такими мероприятиями, то стоит сразу нацеливаться на максимальную автоматизацию системы, чтобы потом особо не задумываться о своих действиях. Кран открыл – вода пошла, такова наша цель.

По типу насосного оборудования ↑

Для подъёма воды из скважин применяют насосы двух видов:

  • погружные,
  • поверхностные.

Первые приобретают для всех типов скважин, а вторые могут поднять воду только с глубины до 8 метров (есть поверхностные модели с выносным эжектором, которые качают с глубин более сорока метров, но при обустройстве скважин погружные приборы их практически вытеснили). В зависимости от того, где располагается силовое нагнетающее оборудование, в воде или наверху, немного будет отличаться схема водоснабжения из скважины.

Иногда применяется смешанный способ водоснабжения. Он заключается в использовании промежуточного накопительного бака большой ёмкости. Принцип работы такой системы выглядит следующим образом:

  1. Глубинный насос качает воду в резервуар. Насос управляется посредством поплавкового выключателя, который подаёт питание, когда вода в ёмкости разобрана и упала ниже заданного уровня.
  2. Из накопительного бака вода раздаётся всем потребителям дома и на участок (полив и т.д.). Транспортировка воды и поддержание необходимого давления осуществляются при помощи так называемой «насосной станции».

По сути, имеем две ступени подъёма воды. Плюс данного метода заключается в наличие большого запаса воды и в очень редких включениях/выключениях устройства, находящегося в скважине. Минус – дополнительные расходы, ведь нужно купить 2 насоса.

Центробежный насос с эжектором может использоваться для водоснабжения из глубокой скважины

Любую схему системы автономного водоснабжения из скважин принято рассматривать в виде трёх участков:

  • в скважине,
  • в земле,
  • в доме.

Чтобы проще было выбрать правильный вариант, рассмотрим по-отдельности основные рабочие компоненты системы. Вопросы обустройства источника (кессон, оголовок, обсадная труба…) рассмотрим в другой статье.

Насос ↑

Погружные модели подвешивают в обсадной трубе не ниже 50 см от дна, что позволяет избежать проблем с заиливанием устройства. Для его фиксации используют стальной трос диаметром от 3 мм с полимерной защитной оболочкой. Поверхностные насосы вместе с гидроаккумулятором и блоком автоматики располагают в кессоне либо в доме. Второй вариант надежнее, так как в отапливаемом помещении не так сыро, и практически исключена опасность замерзания воды внутри трубопроводов и устройств.

На схеме наглядно показано, как выполнена увязка электропитания реле давления и реле сухого хода

Обратный клапан ↑

Этот элемент не позволяет воде вытечь из трубопровода назад в скважину. Обычный поверхностный насос не может начать качать, если вертикальная труба и крыльчатка осушены. Для глубинного насоса это не важно, но автоматизировать такую систему ни по давлению, ни по протоку невозможно, ведь в ней постоянно будет воздух. Даже плохо работающий обратный клапан (что далеко не редкость) – это плохо, ведь при оттоке воды давление падает, и автоматика регулярно включает насос для подкачки.

Некоторые производители оборудуют погружные насосы обратным клапаном, однако в недорогих устройствах он не всегда надлежащего качества, поэтому добавляют ещё один – дублирующий. Обычно ставят обратный клапан сразу на напорном патрубке глубинного прибора, но возможен и разнесённый монтаж.

Трубы ↑

Вертикальный и горизонтальный трубопровод выполняют из труб размером около 1 дюйма и более. При реализации водоснабжения частного дома из скважины активно применяют хорошо зарекомендовавшие себя полиэтиленовые изделия ПНД с наружным диаметром 32 и 40 мм, которые лучше всего сочетаются с сечением выходного патрубка насоса.

Главная задача монтажника – провести подземные коммуникации ниже глубины промерзания, тогда зимой ни при каких обстоятельствах они не разморозятся. Вместе с ними в траншее прокладывают трёхжильный электрический кабель питания.

Производитель популярных насосов «Водолей» предлагает расположить обратный клапан на поверхности

Реле давления ↑

Данное устройство позволяет насосу работать в автоматическом режиме. Когда мы открываем кран, давление в системе падает, срабатывают подпружиненные электрические контакты, которые запитывают насос. После повышения давления до установленного значения (обычно 3-4 атмосферы) контакты размыкаются, насос останавливается. Реле давления может управлять как погружным, так и поверхностным насосом, оно является неотъемлемой частью насосных станций. Показатели включения и отключения можно регулировать вручную, тем самым меняя напор и частоту включения насоса.

Гидроаккумулятор ↑

Металлический резервуар объёмом от 24 литров, частично заполненный воздухом, внутри которого находится резиновая мембрана. Главная задача гидроаккумулятора заключается в создании буферного запаса воды, то есть при открывании крана сначала идёт вода из этого резервуара, а уже потом срабатывает реле и включается насос. Чем реже будет включаться/выключаться насосное оборудование – тем дольше оно (и реле) прослужит. Большие гидроаккумуляторы также позволяют иметь некоторый запас воды, который будет доступен даже после отключения электричества.

Защита от сухого хода ↑

Если глубинный насос начнёт работать, когда в скважине нет воды, то он быстро перегреется и выйдет из строя. Контролировать такие моменты позволяют специальные устройства. Они могут функционировать по разному принципу, но в любом случае эти приборы в момент обнаружения критичного уровня воды обесточивают насос. Это может быть реле, срабатывающее при слишком низком давлении или при прекращении протока воды. Иногда, чтобы в автоматическом режиме отслеживать уровень воды и не допустить сухой ход, в скважине располагают соответствующие датчики.

Датчик сухого хода располагается не ниже, чем в двадцати сантиметрах от насоса

Есть ещё целый ряд элементов, о которых стоит упомянуть. Манометр (а также реле давления и гидроаккумулятор) монтируется в систему через пятиходовой штуцер – пятерник, который позволяет настраивать и контролировать работу реле давления. Фильтры грубой и тонкой очистки часто располагают возле пятерника, но производители насосов не рекомендуют их ставить до автоматики. Это же касается кранов, американок, тройников и прочей арматуры/фитингов.

Если подойти к вопросу комплектации со всей тщательностью, то большинства проблем удастся избежать. Наряду с базовыми навыками сантехмонтажа также потребуется чёткое понимание схемы водоснабжения из скважины, чтобы собрать систему правильно.

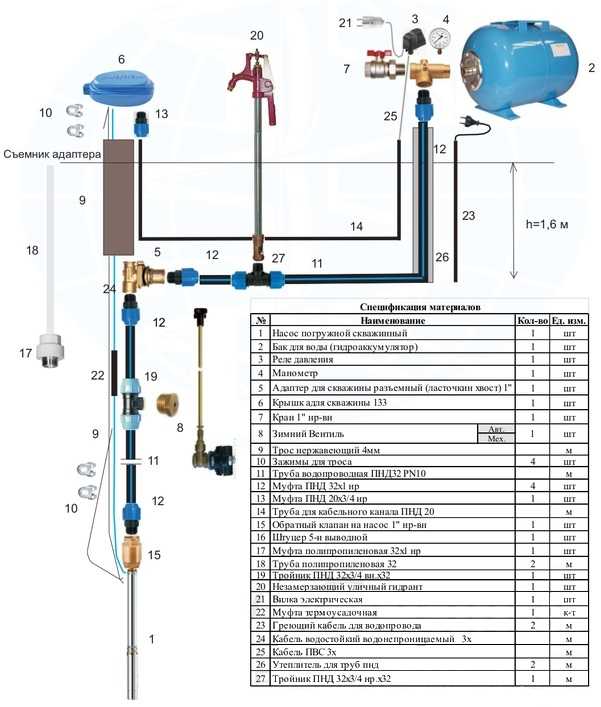

схема с гидроаккумулятором и погружным насосом

Понять, как правильно организовать систему водоснабжения из скважины для частного дома лучше всего по схемам. Полный разбор этапов работ поможет оптимально выбрать одну из них и выявить нюансы монтажа.

Вода для автономного водоснабжения

Водоснабжение из скважины – это прогрессивный метод забора воды из земли, существенно отличающийся от традиционного получения ее из колодца, которым пользовались наши предки столетиями. При использовании водоскважины жидкость поступает принудительно непосредственно из грунта, в колодцах же она содержится в естественном открытом резервуаре.

Подача воды из скважины имеет некоторые особенности:

  1. Процесс осуществляется при помощи электрооборудования.
  2. Забор производится на нескольких уровнях залегания грунтовых вод.
  3. Входное устье новых конструкций обязательно подлежит герметизации.

Достичь совершенства работы скважинной гидросистемы позволит грамотно организованный план, при формировании которого предстоит решить ряд актуальных проблем.

Первым пунктом учитывают стабилизацию напора, давления на выходе должно с запасом хватать конечным потребителям (мойкам, унитазам, душу). Затем решают, какое насосное оборудование наиболее удобно использовать, а также каким будет его рациональное размещение.

Классическая модель состоит из пяти объектов:

  • скважины;
  • кессона;
  • насоса;
  • трубопровода;
  • емкости накопления.

Исходя из этого описания, без особых сложностей можно смонтировать водопровод на дачах из скважин любого типа. Но это в теории. А на практике такая компоновка вряд ли будет отвечать всем требованиям бесперебойной эксплуатации в домах с постоянным проживанием, поскольку не учитывает факторы техногенного характера, например, перебои с электропитанием. Многолетний опыт внедрения более сложных моделей позволит избежать критических ситуаций.

Конструкция также может включать в себя разного типа компенсаторы, обратный клапан, насосные станции, системы автоматизации и водонагреватели.

Конкретный проект должен учитывать основные факторы, наличие которых обеспечит стабильную и безопасную эксплуатацию. Чертеж на будущий водопровод из скважины должен схематично отражать уровень залегания вод и их удаление от предполагаемого объекта снабжения. На основе полученной модели рассчитывают объем суточного потребления воды на дом либо иное строение.

На практике в большинстве случаев используют два типа схем автономного водоснабжения – с башенной или двухступенчатой подачей.

Просмотрев видео, вы узнаете как выглядит и из чего состоит типовая система водоснабжения частного дома из скважины:

Типы скважин для частного водопровода

Скважина под воду представляет из себя эксплуатационную выработку в земле цилиндрической формы, причем не обязательно вертикальную. Сложный рельеф местности или неоднородный грунт ограничивают залегание водоносных слоев (горизонтов), и здесь практически нет универсальных решений. Существуют специальные гидрографические карты, показывающие уровни залегания воды в той или иной местности.

План бурения скважины в каждом случае будет индивидуальным. Однако можно выделить два основных типа бурения: скважина на песок и на известняк.

На песок производят неглубокие выработки, в результате получают воду из песчаных водоносных горизонтов. Для дачных домов с целью снабжения водой для полива применяют скважины на песок.

Самым распространенным является применение системы водоснабжения частных домов из скважин на известняк. Они по глубине бурения самые длинные и обеспечивают самую мягкую для фильтров и пригодную для питья воду.

Отдельно можно выделить два частных случая – это абиссинский и шахтный колодцы. Абиссинский представляет из себя узкую скважину для забора воды из верхних слоев. Шахтный же, наоборот, имеет большой диаметр и предназначен для получения воды с глубины до 20 метров.

При бурении на дно шахты, где происходит забор воды, часто насыпают прослойку гравия. Гравийный слой служит первичным естественным фильтром. Однако окончательная очистка воды из скважины происходит в самом водопроводе через специальные фильтры биологической защиты.

Чистота получаемой жидкости зависит от горизонта залегания подземных вод. Их принято делить на три категории, каждая и которых имеет определенную глубину:

  1. Верховодка – первый водоносный слой, может располагаться на уровне от 1 до нескольких метров. Он относится к почвенным водам и зачастую его присутствие в той или иной местности зависит от количества выпавших осадков. Вода в нем часто загрязнена.
  2. Грунтовые воды – определяются на расстоянии от 7 до 30 метров. Это более чистая вода, которая фильтруется при прохождении через слои почвы.
  3. Артезианскую воду можно найти на глубине от 30 до 100 метров. Особенность залегания этого гидропласта в том, что он расположен между двумя водоупорами, поэтому загрязнения почв не оказывают на него воздействия. Это чистая и пригодная для питья вода.

Чтобы предотвратить оползание стенок шахты, все типы скважин укрепляют обсадными трубами.

Сравнить недостатки и преимущества простой скважины и абиссинского колодца и принять окончательное решение, что же будет целесообразнее для вашего дома, поможет информация из следующего видео:

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Обычно грунтовые воды залегают ниже двух метров, но если они выше, это потребует выноса конца обсадной трубы и сооружения над ней утепленного строения для последующего обслуживания. Как правило, в этих случаях лучше использовать специальный гидроизолированный колодец (кессон).

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке.

Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Душ лучше расположить на нижнем этаже, там давление будет максимально высоко.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении.

Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе — фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Сложные климатические условия подвергают трубопровод серьезным испытаниям, он может перемерзнуть и остановить снабжение водой в самый критический момент.

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Что такое частная скважина? (Все, что вам нужно знать!)

ByDino Pelle

Сорок два миллиона домов в Соединенных Штатах получают пресную воду из системы частных колодцев. Многие из этих людей живут вне сети.

Но что такое частное водоснабжение и всегда ли оно из скважины? Как это работает? Давай выясним.

Содержание

Что такое частный колодец?

Это просто. Частная скважина — это тип системы водоснабжения, который меньше зависит от государственных учреждений. Вы должны выкопать яму на частной территории, чтобы получить доступ к пресной воде. Насос забирает воду из подземного ручья или водоносного горизонта.

Водоносный горизонт представляет собой слой водопроницаемой породы, песка, ила или гравия, через который протекает вода.

Вы должны вырыть колодцы, чтобы добраться до водоносного горизонта, который в некоторых районах может быть менее чем на 25-300 футов ниже уровня земли. Например, скважины в Коннектикуте должны быть глубиной не менее 450 футов. Глубины 1100 футов не редкость.

Колодцы глубиной до 25 футов называются неглубокими колодцами. Когда они достигают глубины более 25 футов, их называют глубокими колодцами.

Колодец — это отверстие, вырытое в земле до подземного ручья или водоносного горизонта. Затем он поднимает воду с помощью насосной системы. Вода фильтруется, хранится и доставляется в дом по трубопроводу.

Компоненты водяного колодца

  • Колодец — Яма, вырытая в земле для доступа к воде под поверхностью.
  • Колодезный насос — Устройство, доставляющее воду на поверхность.
  • Сервисная труба — Труба, по которой вода подается между колодцем и напорным резервуаром.
  • Главный запорный клапан — Запорный клапан именно так и звучит и расположен между колодцем и напорным баком.
  • Напорный или накопительный резервуар — Резервуар содержит воду и обычно находится на нижнем уровне дома или в подвале. Его также можно хранить в резервуаре, называемом хранилищем.
  • Реле давления — Система частной скважины должна иметь реле давления, которое автоматически запускает и останавливает насос при заданном давлении. Давление выше 60 фунтов на квадратный дюйм (фунтов на квадратный дюйм) может повредить вашу подводящую трубу.
  • Манометр — Манометр, отображающий показания давления в баке, может располагаться рядом с баком или на нем.

Это основные компоненты современной системы водоснабжения с использованием частной скважины.

Если в доме есть напорный бак, но нет счетчика воды, вполне вероятно, что он получает воду из колодца или другой частной системы. Это может быть пруд, ручей или родник на их территории.

Где разместить колодец?

Хотя правила относительно расположения частного колодца различаются от сообщества к сообществу, обычно требуется, чтобы оно находилось на расстоянии не менее 75 футов от частной системы удаления отходов (например, септика).

В некоторых районах это расстояние должно быть до 200 футов, поэтому уточните в местном муниципалитете нормы и правила.

Он также должен быть расположен выше любого источника загрязнения и на необходимом расстоянии от ручья или пруда.

Как правило, первые 50 футов колодца должны быть защищены непроницаемым кожухом, запаянным на его нижнем конце. Верхний конец колодца должен быть на высоте 12-18 футов над землей, чтобы предотвратить попадание грунтовых вод.

Типы водяных насосов для колодцев

Насос для колодцев предназначен для забора воды из колодца и подачи ее через домашнюю водопроводную систему. Он должен делать это с достаточной силой, чтобы обеспечить адекватный поток (или давление воды).

Скорость потока 5-7 галлонов в минуту достаточна в большинстве сельских районов страны. В современном доме с двумя или более ванными комнатами лучше использовать насос, обеспечивающий пиковую скорость потока 10 галлонов в минуту.

Вот различные типы насосов, которые можно использовать в частных колодцах.

1. Поршневой насос

Этот тип скважинного насоса используется в старых системах, и сегодня их больше не устанавливают. Это моторизированная версия старого ручного насоса. Если вы смотрите вестерны или живете на старой ферме, вы, вероятно, видели их раньше.

Используйте это на неглубоких колодцах, где двигатель и поршень находятся над землей. При использовании с глубокими скважинами двигатель находится над землей, а поршневой узел находится в скважине.

2. Струйный насос

Струйный насос состоит из центробежного насоса и струйного узла. Думайте о центробежном насосе как о маленьком крыльчатом колесе, приводимом в движение двигателем.

Насос рециркулирует воду под давлением в колодец, создавая всасывание, которое всасывает больше колодезной воды в струйный узел и подталкивает ее к насосу. Часть жидкости попадает в сантехнику дома, а остальная часть возвращается обратно в струйный узел.

Для правильной работы струйный насос, используемый в глубокой скважине, должен быть заполнен водой и иметь противодавление около 15-20 фунтов. Когда скважина выкачана всухую, ее необходимо повторно заполнить и создать давление, прежде чем она снова заработает.

3. Погружной насос

Погружной насос включает двигатель и центробежный насос с электрическим приводом. Предназначенные для работы под водой, эти компоненты располагаются внутри скважины. Хотя иногда они используются в неглубоких колодцах, в основном вы найдете их в глубоких колодцах.

Это типичная система водяного колодца (с погружным насосом), как она может выглядеть в современном доме.

Как долго служат скважинные насосы?

Срок службы скважинного насоса может составлять всего 7-10 лет. Однако многие скважинные насосы служат около 20 лет. Погружные скважинные насосы служат около 20 лет.

Если вы принимаете недвижимость, на которой уже есть колодец, проверьте, есть ли на оборудовании код даты. Это может сказать вам, насколько стара текущая система.

Во времена, когда насосы были шумными, а нагнетательные баки большими, колодезное оборудование часто находилось вне дома в отдельной насосной или подземной колодезной яме (подземной камере с люком и полом ниже линии промерзания).

Заключительные мысли

Вас интересует частный колодец? В общем, мы рекомендуем сначала найти друга или соседа, у которого он есть. Спросите их, можете ли вы посмотреть на их оборудование и узнать все, что можно, из их опыта.

Тогда обратитесь к профессиональному сантехнику с опытом земляных работ и оборудованием. Это большая и сложная работа, поэтому вы не хотите делать это самостоятельно.

Но с надлежащей помощью вы можете получать воду из частной системы водяных колодцев, которая качает воду в ваш дом.

Позвоните в 1-Tom-Plumber

Не стесняйтесь обращаться к нам здесь или по телефону 1-Tom-Plumber (1-866-758-6237), если вам нужна помощь с вашим частным или общественным колодцем.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любые аварийные проблемы с водопроводом, канализацией или повреждением воды, включая раскопки подземных водопроводов и канализационных магистралей. Наша группа немедленного реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Узнайте о частных колодцах

На этой странице:

  • Типы скважин
  • Компоненты колодца
  • Расположение скважин и строительство

Типы колодцев 1

Есть три типа частных колодцев с питьевой водой.

  • Вырытые/пробуренные колодцы   – это ямы в земле, выкопанные лопатой или экскаватором. Их облицовывают (облицовывают) камнями, кирпичом, плиткой или другим материалом для предотвращения обрушения. Выкопанные колодцы имеют большой диаметр, неглубокие (примерно от 10 до 30 футов в глубину) и не обсажены непрерывно.
  • Забивные колодцы  сооружаются путем забивки трубы в землю. Забивные скважины обсажены непрерывно и неглубоко (глубиной примерно от 30 до 50 футов). Хотя забивные колодцы обсажены, они могут быть легко загрязнены, потому что они берут воду из водоносных горизонтов у поверхности. Эти колодцы берут воду из водоносных горизонтов у поверхности.
  • Скважины сооружаются ударным или вращательным бурением. Пробуренные скважины могут иметь глубину в тысячи футов и требуют установки обсадной колонны. Пробуренные скважины имеют меньший риск загрязнения из-за их глубины и использования непрерывной обсадной колонны.

1. Описания колодцев взяты из Геологической службы США, Groundwater Wells (2018)

Компоненты колодца

2

Ниже приведены описания основных компонентов частного колодца.

  • Обсадная колонна колодца  представляет собой трубчатую конструкцию , размещаемую в колодце для поддержания отверстия колодца от целевых грунтовых вод до поверхности. Наряду с цементным раствором обсадная труба удерживает грязь и лишнюю воду от попадания в колодец. Это помогает предотвратить попадание загрязняющих веществ из менее желательных грунтовых вод в колодец и их смешивание с питьевой водой. В некоторых штатах и ​​местных органах власти действуют законы, требующие минимальной длины корпуса. Наиболее распространенными материалами для обсадных труб являются углеродистая сталь, пластик и нержавеющая сталь. Местная геология часто диктует, какой тип обсадной трубы можно использовать.
  • Колпачки для колодца  надеваются поверх обсадной трубы колодца, чтобы предотвратить попадание в колодец мусора, насекомых или мелких животных. Крышки колодцев обычно изготавливаются из алюминия или пластика. Они включают вентиляционное отверстие для контроля давления во время откачки скважины.
  • Колодезные фильтры  прикрепляются к нижней части обсадной трубы, чтобы предотвратить попадание слишком большого количества осадка в колодец. Наиболее распространенными скважинными фильтрами являются сплошные щелевые, щелевые трубы и перфорированные трубы.
  • Адаптер без ямки  – это соединитель, который позволяет трубе, по которой вода поступает на поверхность, оставаться ниже линии промерзания. Обеспечивает соблюдение санитарной и морозостойкой герметизации.
  • Струйные насосы  являются наиболее часто используемыми насосами для неглубоких скважин (глубина 25 футов или менее). Струйные насосы устанавливаются над землей и используют всасывание для забора воды из скважины.
  • Погружные насосы — наиболее часто используемые насосы для глубоких частных колодцев. Насосный агрегат размещается внутри обсадной колонны скважины и подключается к источнику питания на поверхности.

Совет по водным системам располагал более подробной схемой компонентов колодца и другими учебными материалами для владельцев колодца

2. Описания компонентов колодца адаптированы из материалов Национальной ассоциации подземных вод

Расположение и конструкция колодца

Правильное расположение и конструкция колодца являются ключом к безопасности вашей колодезной воды. Колодец должен располагаться так, чтобы от него стекала дождевая вода. Дождевая вода может собирать вредные бактерии и химические вещества с поверхности земли. Если эта вода скапливается рядом с вашим колодцем, она может просочиться в него и потенциально вызвать проблемы со здоровьем. У Центра по контролю за заболеваниями (CDC) есть отличная веб-страница, посвященная размещению скважин.

Надлежащее строительство колодца зависит от местных геологических условий и состояния грунтовых вод. Ваше государственное агентство по лицензированию подрядчиков по строительству колодцев, местный отдел здравоохранения или местный специалист по системе водоснабжения могут предоставить информацию о правильном строительстве колодца. Национальная ассоциация подземных вод (NGWA) предоставляет руководство по найму специалиста по системам водоснабжения, в котором рассматриваются основные вопросы.

Убедитесь, что все бурильщики водяных скважин и установщики насосных скважин, с которыми вы работаете, связаны и застрахованы. Если это требуется в вашем штате, убедитесь, что ваш подрядчик по грунтовым водам имеет лицензию и сертификат.
