Схема водоснабжения частного дома из колодца своими руками

Оглавление

  • 1 Допустимые схемы подачи воды
    • 1.1 Влияние выбора и установки насоса
    • 1.2 Определение уровня прокладки трубы
  • 2 Врезка водовода в колодезное кольцо
    • 2.1 Как проделать отверстие в стене
    • 2.2 Герметизация отверстия в кольце
  • 3 Элементы системы подачи воды
    • 3.1 Читайте также:

Чтобы за городом чувствовать себя комфортно, человеку необходимы конкретные условия, к которым он привык, и одним из основных является наличие автоматической подачи питьевой воды из колодца к точкам водоразбора, так как переноска ведер не располагает к приятному времяпрепровождению. При наличии слесарного и электроинструмента, наряду с навыком самостоятельного выполнения сантехнических, земляных и слесарных работ, можно без проблем обустроить водоснабжение частного дома из колодца своими руками.

Допустимые схемы подачи воды

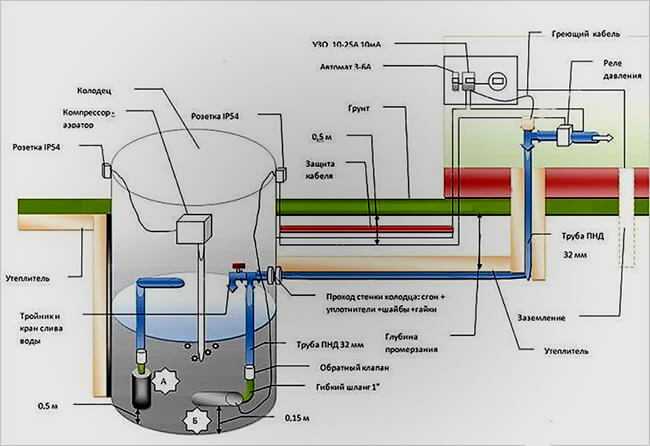

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

  • используется погружной насос или поверхностный;
  • прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

  • избавляет владельца участка от необходимости копки траншеи;
  • позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
  • обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
  • врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

  • потребуется обустройство бетонных опор;
  • водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
  • нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
  • прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

  • вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
  • уменьшенное электропотребление.

Слабые стороны:

  • электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
  • недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
  • потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
  • увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
  • врезка в колодезную стенку должно быть тщательно герметизировано.

Врезка водовода в колодезное кольцо

Врезка в укрепление шахты колодца, необходима при обустройстве водоснабжения частного дома из колодца, при этом не важно, какая выбрана схема прокладки водовода. Вывод трубы через верхний срез оголовка допустим при использовании погружного насоса и надземной укладке водопровода, так как при выборе поверхностного агрегата лишний метр подъема воды может оказаться для него критичным, поэтому такая схема не распространена.

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

  • при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;
  • посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
  • используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

Герметизация отверстия в кольце

Водоснабжение частного владения из колодца, схема которого предусматривает поверхностную прокладку водовода, при обустройстве врезки в кольцо не требует тщательной герметизации вводного отверстия, так как угроза проникновения поверхностных вод через него минимальна. Заделка в таком случае может быть выполнена монтажной пеной с последующей затиркой цементной смесью, а ввод следует выполнять в кожухе с уложенным греющим кабелем и утеплителем.

Когда водоснабжение из колодца выполняется своими руками, а схема укладки водопровода предусматривает его заглубление в грунт, то вопрос герметизации вводного отверстия является актуальным, так как наличие протечки чревато попаданием «верховодки» в колодец и ухудшением качества воды. Как следствие, необходимо герметизировать выполненное отверстие одним из распространенных способов, каждый из который имеет собственные характеристики.

  1. Посредством ввода в отверстие гильзы и заполнения пустоты гидроизолирующей цементной смесью, которая со временем растрескивается и выкрашивается из-за смещений колец и водопровода, неизбежных при сезонных вертикальных смещениях грунта.
  2. Путем гильзования и устранения пустот при помощи герметика, который также может вывалиться, так как не будет иметь жесткой связи с поверхностью отверстия ввода.
  3. Используя гильзу с воротником и оболочку для водовода меньшего, чем гильза диаметра, на ширину манжеты, используемой для сопряжения, обеспечивающей герметичность ввода и гарантирующей подвижность элементов и компенсацию смещений грунта. Резиновая прокладка, подложенная под воротник, имеющий минимум четыре отверстия для крепления к колодезному кольцу, после обтяжки, предотвратит попадание воды через имевшиеся зазоры между гильзой и отверстием ввода. Чтобы манжета не упала в колодец при осевых смещениях оболочки водовода, гильза должна иметь бурт с внутренней стороны.
  4. Стандартный элемент для врезки в кольцо представляет собой сгон, снабженный двусторонней резьбой, на которую накручиваются гайки, обжимающие уплотнитель, устраняющий зазоры.

Элементы системы подачи воды

Чтобы организовать автоматическое водоснабжение частного дома из колодца при помощи поверхностного насоса, не способного, как и любой другой центробежный агрегат работать при отсутствии перекачиваемой жидкости, требуется большое число составляющих. Состав оборудования и элементов управления при такой схеме определится следующим образом:

  1. Узел забора воды из колодца, состоящий из фильтрующего элемента и обратного клапана, не позволяющего водоводу опорожняться при остановке насоса, что избавляет от необходимости заполнения контура перед каждым пуском.
  2. Сливной кран, предназначенный для опорожнения водопровода и гидроаккумулятора, устанавливаемый между ним и обратным клапаном и управляемый посредством ручной тяги, либо подачи электричества при использовании нормально-закрытого электромагнитного клапана.
  3. Фильтр грубой очистки, предназначенный для удаления на сетчатом элементе механических примесей, в виде песка, мусора и других загрязнений в воде, который устанавливается после ввода трубы в помещение. С обеих сторон устройства следует установить арматуру, чтобы отсекать участок для чистки сетки, а также манометры, позволяющие по перепаду давления судить о степени загрязнения фильтра.
  4. Насос поверхностный самовсасывающий, на приемном или нагнетательном трубопроводе которого устанавливается датчик сухого хода, останавливающий агрегат при отсутствии протока жидкости.
  5. Гидроаккумулятор, предназначенный для хранения запаса воды, расходуемого при отсутствии электроэнергии, компенсирования гидроударов и поддержания постоянного давления воды в системе. Установка производится через тройник после датчика сухого хода или на нагнетании насоса.
  6. Чтобы водоснабжение дачи из колодца выполненное своими руками было автоматическим, после мембранного бака устанавливается реле давления, управляющее включением насоса при снижении давления ниже установленного значения. Для визуального контроля давления, перед реле устанавливается манометр.

Перед краном с питьевой водой или электрическим водонагревателем потребуется дополнительная установка комплекта фильтров для тонкой очистки воды, которая может быть выполнена комплексно. Удаление солей жесткости, микроорганизмов и бактерий из всего потока подаваемой воды требует крупногабаритной системы фильтрации и существенных дополнительных затрат, поэтому при водоснабжении дачи из питьевого колодца используется крайне редко.

Если вода необходима для полива или иных технических целей, то для этого делается врезка на нагнетании насоса.

Детальная схема размещения точек водоразбора определяется индивидуальными потребностями и должна быть спроектирована до того, как будет подбираться насос, так как максимальный напор и расходные характеристики следует определять исходя из конкретных данных о планируемом потреблении.

Полный набор перечисленных элементов необходим для полностью автоматизированной системы водоснабжения, и может быть сокращен владельцем, что приведет к потребности в ручном выполнении операций по пуску/останову насосу и контролю параметров.

Водоснабжение частного дома своими руками

Водопровод для частного дома является самой необходимой коммуникацией. Это утверждение может оспорить лишь тот, кто не тягал полные ведра с колонки или ближайшего колодца. Намного проще тем, кто имеет отличную возможность подключиться к централизованной системе. Но, а тем, кому эта перспектива не светит, следует подумать, как организовать водоснабжение частного дома. Именно об этом вы сможете прочитать дальше.

Содержание

  1. Виды систем водоснабжения. С чего начать?
  2. Колодцы
  3. Скважина «на песок»
  4. Артезианская скважина
  5. Внутренняя система водоснабжения частного дома
  6. Фото

Виды систем водоснабжения. С чего начать?

Виды водоснабжения

Независимо от вида выбранного водоснабжения первым делом необходимо составить проект будущей системы. Это важно, так как благодаря проекту вы сможете учесть всевозможные детали и даже самые мелочи, которые впоследствии будут напрямую влиять на ее хорошее функционирование. Например, в проекте указывается конкретное место для подвода, рассчитывается необходимый напор. Безусловно, на эти факторы будет влиять количество воды, которое планирует расходовать ваша семья. Более того, обязательно просчитайте все издержки, сколько вам необходимо средств для покупки труб, кранов и многих других строительных материалов. Все это вы сможете отобразить в проекте.

Составление проекта системы во многом будет зависеть от выбранного вида водоснабжения:

  1. Колодец.
  2. Скважина «на песок».
  3. Артезианская скважина.

Теперь о каждой из них поподробнее.

Колодцы

Колодец

Обустраивать колодец есть смысл только в том случае, если пригодная в пищу вода имеется на глубине от 5 до 15 метров. Согласно статистике средний запас для четырех человек в семье должен составлять до 200 литров. Если данный источник полностью вам подходит, можно приступать к работе.

Первым делом вам необходимо установить насос, который будет выкачивать воду из колодца. Насос можно установить в двух вариантах. Например, оборудовать его возле колодца или в подвале дома. Независимо от расположения насоса, необходимо прокопать траншею глубиной 0,5-0,7 метров. Для защиты от промерзания дно траншеи можно засыпать песком. Чаще всего рекомендуется использовать трубы 32Ø. Но этот показатель может колебаться, в зависимости от расстояния до колодца. Чем он дальше, тем больше диаметр необходим для использования. Водопровод лучше всего прокладывать под наклоном. Почему? Так можно предотвратить застой воды в трубопроводной системе. В дом труба заводится через фундамент, в котором предварительно делается сквозное отверстие.

После прокладки в обязательном порядке это место необходимо утеплить, чтобы избежать промерзания водопровода в сильные морозы.

После ввода в дом, вам остается выполнить разводку воды по точкам.

Схема водозабора из колодца

Но перед тем как вы решитесь именно на такую систему водоснабжения учтите все за и против. Очень часто в колодец могут проникать грунтовые воды, качество которых оставляет желать лучшего. Более того, если вам предстоит его только копать, то пообщайтесь с соседями. Можно взять на анализ пробу. В то же время колодец имеет большие преимущества, например, перед скважиной. Его благоустройство обойдется гораздо дешевле. Шахту колодца можно выкопать самостоятельно и заплатить только за бетонные кольца и за их установку. Продолжительность эксплуатации может составить до 50 лет. А в случае отключения электроэнергии, воду можно доставлять ведром на веревке.

Скважина «на песок»

Скважина на песок с насосом

Скважину можно по праву назвать самым лучшим источником воды для загородного дома. Однако, даже те, кто имеет централизованную систему, все же желают иметь свою собственный источник. Ведь такая вода отличается высоким качеством.

Теперь поговорим о скважине «на песок».

Схема скважины на песок

Это название связано с тем, что она затрагивает верхний слой песчаного горизонта. После него идет толстый слой суглинка, который фильтрует грунтовые воды. Его глубина может достигать максимума в 50 метров. В зависимости от региона, где вы проживаете, этот водоносный слой может залегать на разной глубине. Единственным недостатком такой системы является непродолжительный срок эксплуатации, максимум до 8 лет. Имея небольшие навыки, пробурить ее можно без помощи специалистов. Бурение машиной будет гораздо дороже, более того, процент попадания на хорошую воду снижается. Очевидно, бурение скважины вручную дешевле. После устанавливается глубинный насос и дополнительное оборудование, об этом этапе работы можно прочитать ниже.

Артезианская скважина

Эта скважина находится в известняковых породах. Глубина ее может достигать 135 метров. Без сомнений качество такой воды будет иметь самую высокую оценку. Ее запасы практически не ограничены.

Использовать дополнительное оборудование для выкачки не надо. Причина в том, что вода в данной скважине находится под давлением, так что самостоятельно выстреливает вверх.

Одно из достоинств это продолжительность эксплуатации – 50 лет. Сделать ее самостоятельно невозможно, поэтому придется обращаться за помощью к высококвалифицированным специалистам. Для ее эксплуатации существует одно важное требование – регистрация. Так как известняковый водоносный слой является стратегическим запасом государства. После при помощи насосной станции или глубинного насоса организовывается подача воды непосредственно в дом.

Схема артезианской скважины

Оборудование и этапы выполнения работ скважины «на песок» и артезианской:

  1. Водоснабжение частного дома при помощи той или иной скважины подразумевает наличие глубинного насоса. Он погружается непосредственно в трубу подачи воды. Прикрепить его можно стальным тросом, а также оборудовать водостойким электрокабелем.
  2. После устанавливается блок автоматики, который позволяет управлять работой насоса. Более того, он будет защищать дорогой агрегат от резких перепадов напряжения и перегрева двигателя.
  3. Для таких систем рекомендуется установить гидпропневмобак. Он будет предотвращать гидроудары, предоставлять постоянное и стабильное давление и снизит до минимума количество включений и, соответственно, выключений насоса. Для загородного дома достаточно будет объема бака на 100 литров.
  4. Еще одно немаловажное строение – это кессон. Он необходим для защиты дорогостоящего оборудования от климатических, природных и других явлений. Кессон следует устанавливать на глубину ниже обычного промерзания земли. Уже непосредственно от кессона осуществляется разводка труб по траншее прямо в дом. Для продолжительной эксплуатации этого сооружения можно утеплить пенопластом как стенки, так и крышку кессона.

Внутренняя система водоснабжения частного дома

Схема водопровода частного дома

Что касается разводки внутри дома, то здесь гораздо проще это сделать самостоятельно. Чаще всего используются диаметры 1/2Ø и 3/4Ø. При желании можно установить коллектор, который позволит значительно увеличить КПД водопроводной системы. Для выполнения этой работы вам потребуется не так много инструментов. Например, если выберете полипропиленовые трубы, то необходим будет только паяльник и специальные ножницы. Для системы из металлопластиковых труб достаточно будет нескольких гаечных ключей и тех же ножниц. Как говорилось в самом начале, лучше всего сделать проект внутренней разводки. Так вам будет легче подсчитать, сколько и каких фитингов вам необходимо купить.

При этом учтите, если у вас нет навыков или элементарно времени, лучше доверить эту работу специалистам. Ну, а если вы решили испытать свое умение и сделать водоснабжение частного дома, то внимательно следуйте всем рекомендациям и советам. А в тех случаях, когда сомневаетесь, проконсультируйтесь у специалиста.

Это интересно:

  • бассейн на даче из бетона;
  • бурение скважин на воду;
  • абиссинский колодец (технология);
  • как сделать зимнюю теплицу.

Фото

Выбор подходящего насоса

Водоснабжение при помощи насосной станции – схема

Варианты исполнения скважин

Схема установки для очистки воды из скважины

Схема автономного водоснабжения





Помогла ли вам статья?

Автономная система водоснабжения для вашей каюты

Заинтересованы в автономной каюте, но не знаете, как решить проблему с водой? Это ваши варианты воды в автономной кабине.

Какой бы романтичной ни казалась многим идея автономной хижины, такой образ жизни быстро потерял бы свой блеск без надежного источника воды.

В отличие от домов в больших и малых городах, подать воду в удаленную хижину не так просто, как подключиться к ближайшей подземной трубе. Узнайте все об автономных системах водоснабжения кабин, о том, как они работают, и о различных вариантах удовлетворения этой основной потребности.

На этой странице

Что такое автономные источники воды?

Автономная вода – это система снабжения пресной водой и отвода сточных вод, которая не зависит от электрической сети или городской системы водоснабжения. Как и все системы водоснабжения, автономные установки нуждаются в надежном источнике воды и месте для стока грязной воды. Автономные системы зависят от одного из трех источников воды: колодца, близлежащего водоема или собранной дождевой воды.

Колодезная вода

Если в вашей хижине есть пробуренная скважина и полностью автономная система электроснабжения, настройте систему водоснабжения так же, как если бы вы были подключены к сети. Подсоедините линию подачи к пробуренной скважине и оборудуйте скважину погружным насосом, чтобы накачивать воду в напорный бак в вашей каюте. Оттуда его можно направить куда угодно.

Озерная вода

Если у вас нет колодца, но есть автономное электроснабжение, и ваша хижина находится рядом с озером, труба большого диаметра и струйный насос могут доставлять воду по тому же принципу, что и погружной насос и скважина. Для этого вам может понадобиться разрешение, поэтому перед подключением системы проконсультируйтесь с местными властями.

Если вы используете близлежащее озеро или реку и собираетесь пить воду, вам необходимо установить первичный фильтр для удаления любого мусора, а также систему очистки на основе ультрафиолета или хлора для уничтожения микроорганизмов, которые могут вызвать у вас заболевание .

Дождевая вода

Система сбора дождевой воды может быть такой же простой, как и большой резервуар на крыше, где собирается и хранится дождевая вода. Что касается более сложной стороны, это может также включать насосы для повышения давления в водопроводной системе.

Независимо от подхода, если ваша подающая труба не оснащена надежным нагревательным кабелем, она замерзнет, ​​когда температура упадет ниже 32 градусов по Фаренгейту. Это не проблема, если ваша хижина предназначена исключительно для летнего уединения, хотя вам нужно будет удалить всю воду. из наружных труб в конце сезона. Если вы планируете использовать свою каюту зимой, вам необходимо защитить все наружные трубы от замерзания.

И если вы планируете пить собранную воду, вам понадобится первичный фильтр и система очистки, чтобы убедиться, что она безопасна, как и в случае с озерной водой.

Перемещение воды из источника в автономную кабину

Чтобы понять автономные системы водоснабжения, давайте сначала рассмотрим, как вода работает для всех в сети .

В типичном городском доме линии водоснабжения соединяются с большими подземными трубами, по которым подается предварительно очищенная вода под давлением. Если вы находитесь за городом, источником воды может быть пробуренная скважина. В любом случае, линии подачи подают чистую воду в краны и туалеты в доме.

Сточные воды из раковин, туалетов и душевых текут по дренажным трубам под действием силы тяжести, в конечном итоге соединяясь с подземными канализационными трубами, ведущими к очистным сооружениям. Часть поступающей воды поступает в водонагреватель, где нагревается и направляется в краны, требующие горячей воды.

Есть только два способа провести воду в автономную хижину: с помощью электричества, если у вас есть автономная система электропитания, или вручную.

Автономное водоснабжение

Если вам нужна современная внутренняя сантехника со всеми прибамбасами, лучше всего подойдет автономная система электроснабжения, включающая ветряную мельницу и фотоэлектрические панели. Несмотря на высокую стоимость покупки и установки, эти два устройства могут обеспечить достаточно стабильную и надежную подачу электроэнергии без подключения к сети.

Кроме того, что можно избежать высоких ежемесячных счетов от энергетической компании, такая установка также может обеспечить постоянную подачу воды независимо от сети. Электричество питает ваш струйный или погружной насос, который нагнетает воду под давлением в вашу каюту.

Водоснабжение с ручным приводом

В зависимости от вашего бюджета и того, сколько вы хотите сделать, есть более простой способ решить проблему водоснабжения.

Если у вас есть пробуренная скважина, вам может очень помочь ручной насос. Используйте его, чтобы наполнить ведра и занести их внутрь. Или, если ваш насос имеет резьбовой конец и встроенный обратный клапан, временно создайте давление в вашей системе, подключив насос к внешнему крану с помощью шланга, а затем качайте ручку, пока вода не заполнит внутренние водопроводные трубы.

Думайте об этом, как о проточной воде и физических упражнениях одновременно.

Работа со сточными водами

Удаление сточных вод обычно не зависит от электричества, независимо от того, подключены вы к сети или нет. Скорее всего, ваши автономные методы будут включать в себя один из обычных сельских подходов: септическую систему или яму с серой водой.

Если ваша система водоснабжения включает в себя обычный закрытый туалет, вы почти наверняка будете обязаны по закону использовать септическую систему, потому что в большинстве мест сточные ямы не считаются достаточными для уничтожения отходов жизнедеятельности человека. Правильная установка ям для сточных вод — это простая и легкая альтернатива для людей, планирующих использовать биотуалет или надворную постройку.

Независимо от того, используете ли вы септическую систему или яму для сточных вод, убедитесь, что вы соблюдаете местные законы в отношении местоположения и установки.

Автономные туалеты

Любое обсуждение автономных систем водоснабжения было бы неполным без упоминания туалетов. Есть несколько подходов к рассмотрению.

Обычный туалет

Если в вашем коттедже есть автономная система электроснабжения и септическая система, вы можете установить обычный туалет. Ваш электрический водяной насос создаст давление в вашей системе, направляя воду в туалет по мере необходимости.

Компостный туалет

Если у вас автономная система электроснабжения, но вы не хотите возиться с септической системой, подумайте о компостном туалете. Они превращают отходы в богатый компост без использования воды.

Компостирующие туалеты превращают отходы в компост в небольшой автономной камере под унитазом. Почти всем компостирующим туалетам требуется небольшое количество электроэнергии для вращения компоста и запуска вентиляторов для ускорения испарения жидкости, что, в свою очередь, ускоряет процесс компостирования. Поскольку компостирование происходит полностью внутри, биотуалеты не влияют на грунтовые воды.

Туалет для сжигания отходов, работающий на пропане

Еще один безводный подход: туалеты для сжигания используют небольшое количество электроэнергии вместе со сжиженным нефтяным газом (LPG) для сжигания всех отходов.

Флигель

Если в вашей каюте нет водопровода, нет ничего постыдного в том, чтобы вернуться к старой школе с флигелем. Их легко построить, они экологичны и не ломаются. Если вы идете с флигелем, изучите местные правила относительно местоположения и приемлемого расстояния от источников воды, таких как колодцы, особенно те, которые питаются грунтовыми водами.

Водоснабжение частного дома своими руками: схема проектирования системы

Чтобы система водоснабжения обеспечивала жильцам максимальный комфорт, необходимо учесть множество нюансов, правильно рассчитать все параметры эксплуатации и инжиниринга единицы. Начинать разработку крайне желательно еще на стадии архитектурного проекта.

Реализовать задуманное и обустроить водопровод частного дома своими руками должен если не профессионал, то человек, вникший во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначить устройство различных источников водозабора и дать рекомендации по выбору оборудования. Пошаговая инструкция по обустройству водоснабжения дополнена наглядными изображениями и видеофрагментами.

Содержание статьи:

  • Принцип работы автономной системы водоснабжения
  • Выбор источников и устройство водозабора
    • Использование скважины для организации водоснабжения
    • Использование колодцев в качестве источника воды
    • Устройство водозаборных камер при использовании родника
  • Оборудование автоматического водоснабжения
    • Резервуары регулирующие и накопительные для воды
    • Очистка водопроводной воды от примесей
    • Виды насосное оборудование и особенности подбора
    • Контрольно-регулировочные устройства
  • Приоритет и схема прокладки водопроводной сети
    • Этап 1. Монтаж насосного оборудования
    • Шаг 2. Монтаж наружного трубопровода
    • Шаг 3. Монтаж внутренней секции водопровода
  • Выводы и полезное видео по теме

Принцип работы автономной системы водоснабжения

Система водоснабжения является одним из важнейших элементов обустройства дома. Суть его работы заключается в автоматизированной подаче необходимого объема воды, для чего пользователю теперь достаточно лишь запустить оборудование, а затем просто периодически следить за ним.

Независимая от центрального водоснабжения автономная сеть должна быть правильно спроектирована и спроектирована так, чтобы дом был полностью обеспечен водой в соответствии с потребностями владельцев. Необходимо организовать систему так, чтобы вода беспрепятственно поступала ко всем точкам водозабора.

Фотогалерея

Фото

Организация автономной системы водоснабжения частного дома позволяет значительно сократить расходы на содержание дома

Система водоснабжения частных домов включает две взаимосвязанные части: внешнюю и внутреннюю. Внешняя часть состоит из источника и водопровода, обычно проложенного под землей

Внутренняя часть системы состоит из трубопровода, оборудования для перекачки, формирования запаса воды, точек слива, расположение которых определяется с учетом удобства эксплуатации и обслуживания

При гидроаккумуляторе и напорном в систему включены выключатели, предназначенные для автоматизации пуска и остановки насоса, процесс подачи воды в краны осуществляется без участия собственников

Если автоматизация системы не планируется, устанавливается накопительный бак включен в схему водоснабжения, наполнение которого необходимо контролировать

Вода, откачиваемая из автономного источника, может быть использована для обеспечения водяного контура теплоносителем после ее подготовки котлом

На базе собственного источника воды могут быть организованы все основные виды инженерных систем: холодная водоснабжение, отопление, горячее водоснабжение

Этап 3: Организация водоснабжения от автономного источника обеспечит подачу необходимого количества воды для обслуживания объекта

Экономические преимущества автономного водоснабжения

Устройство внесистемное

Внутренняя часть автономного водоснабжения

Средства автоматизации системы

Накопительные емкости в схеме водоснабжения

Использование воды в качестве теплоносителя

Инженерные системы частного дома

Вода для очистки и содержание территории

Для нормальной эксплуатации система водоснабжения оборудуется устройствами и техническими устройствами, обеспечивающими работу в автоматическом или частично автоматическом режиме.

Для автоматизации процесса используйте . Используется как буферная емкость для хранения воды и как устройство для поддержания стабильного давления.

В мембранном баке два отсека — для воздуха и воды, они разделены резиновой мембраной. Когда емкость заполняется водой, воздушная камера все больше сжимается, за счет чего увеличивается давление.

Автономные системы водоснабжения состоят из внутренней и внешней частей. К ним относятся одноименные отводы трубопровода, проложенные от источника водозабора до точек водозабора, арматуры, водопровода, насоса, накопительной емкости или гидроаккумулятора

В ответ на повышение давления электрическое реле отключает насос. Как только один из хозяев открывает кран, давление в системе начинает падать. Реле снова реагирует на снижение давления и включает насосный агрегат для пополнения израсходованной воды.

Применение гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды, но и обеспечить ее подачу. Срок службы насосного оборудования значительно продлевается за счет сокращения циклов включения/выключения.

Водоснабжение – основа жизнеобеспечения дома. От него зависит, насколько комфортно будет жить человеку в своем доме

Для правильного выбора параметров системы необходимо:

  • Сформулировать требования к интенсивности и регулярности подачи воды . Не исключено, что в небольшом загородном доме можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
  • Определить возможные источники , целесообразность и стоимость их строительства, качество воды.
  • Подобрать оборудование и рассчитать варианты прокладки инженерных сетей.

Грамотно спроектированная система требует профессионального монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации системы водоснабжения дома чаще всего используют подземные воды, предпочитая водоносные горизонты, защищенные водоупорными породами.

Точки их ограждения и расположение на загородном участке не нужно согласовывать с органами СЭС, если не будет эксплуатироваться артезианская скважина. Использование поверхностных источников требует специального обоснования.

Водозаборные сооружения следует строить на возвышенности. Бурение водозаборных скважин и колодцев должно располагаться на расстоянии не менее 50 м от мест потенциального загрязнения (уборных, компостных кучек, свалок и т.п.) (+)

Выбор типа водозаборного сооружения в основном зависит от особенностей геологического строения положение местности, глубину залегания водоносных горизонтов, количество потребляемой воды.

Чаще всего применяют, реже — каптажы родников и т.п. Выбор того или иного водоподъемного оборудования зависит от конструкции сооружения.

Сооружения водозабора технической категории располагаются не ближе 20 метров от очистных сооружений, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнения.

Участок для их устройства выбирается незатопляемым, исключающим затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна быть высотой 80 см и иметь покрытие, защищающее от дождя и пыли.

При сборе, транспортировке и хранении воды необходимо использовать безопасные материалы, не ухудшающие ее качество.

Фотогалерея

Фото

Выбор источника для водоснабжения

Скважина как основа водопровода

Проектирование скважины на воду

Абиссинский колодец для откачки технической воды

Использование колодца для организации водопровод

Выбор в пользу скважины чаще всего осуществляется, если вода залегает на глубине двадцати метров.

Колодцы бывают двух типов:

  • Артезианские . Могут быть глубины 100 м и более. Изредка фонтанируют, если расположены в запустении. Недостатком является высокая стоимость работ. Кроме того, вода может быть сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
  • Скважины мелкого углубления (включая абиссинские) . Их установка обходится гораздо дешевле, но недостаток в том, что со временем они могут заилиться, особенно если ими не пользуются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Колодцы являются наиболее распространенными водозаборными сооружениями.

Бурение скважин требует места для доступа и манипулирования крупным оборудованием. Часто отсутствие такого пространства сильно затрудняет механизированную разработку источника воды.

Их дизайн может отличаться, но в целом сохраняется.

Состоят из таких частей:

  • Ротовая и надземная части. По правилам устье устроено в подземной камере — кессоне. Если кессон не используется, для предотвращения просачивания дождевой воды в колодец сооружают герметичную оголовок.
  • Ствол , стенки которого армированы обсадными трубами из стального сплава, пластика. Изредка асбестоцементные трубы применяют для обустройства артезианских скважин на большой глубине.
  • Водозаборная часть , имеющая отстойник и фильтр. В скалах нельзя использовать фильтрующее оборудование.

Вокруг конструкции рекомендуется сделать отмостку. Для колодцев, заиленных, целесообразно оборудовать специальное место для отвода воды, чтобы предотвратить эрозию почвы при промывке шахты.

Если место не может быть организовано, необходимо будет арендовать грузовик мусоровозов для вывоза воды от стирки.

Фотогалерея

Фото

Шаг 1: Мало пробурить скважину для водопровода, ее нужно обустроить. Под установку кессона ствол вкапывается на глубину его погружения.

Этап 2: Кессон устанавливается в котлован с утрамбованным или залитым бетонным дном. В примере использован готовый металлический бак с гидроизоляционным наружным покрытием

Этап 3: Для забора воды из шахты необходим скважинный насос, который должен быть подключен к водопроводу и источнику питания устройство для герметизации устья

Этап 5: после погружения погружного насоса в ствол скважины надевается пластиковый колпачок оголовка и притирается по факту

Этап 6: монтируется обратный клапан в 20-30 см от штуцера насоса , подающая труба подключена к внешнему водопроводу

Для автоматизации процессов пуска и остановки насоса установлено реле давления. При возможности работы в условиях «сухого хода» вместо реле блок автоматики

Шаг 8: Для возможности безаварийной эксплуатации скважины в зимнее время кессон утепляют на глубину сезонного промерзания грунта, на поверхность устанавливается утепленная коробка

Недостроенный колодец

Установка кессона в котловане

Подключение погружного насоса

Монтаж оголовка на устье скважины

Погружной насос скважины

Подключение напорного трубопровода к системе

Установка автоматики на водопроводе

Конструкция наружной части оголовка

использование колодцев в качестве источника воды

Колодец сооружают в основном из бетонных колец, кирпичной кладки, иногда их стенки делают из дерева. Состоит из надземной части с вентилируемой трубой, ствола, водозаборной и водозадерживающей части.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из обоих. Если водозабор идет через дно, засыпанное песком, то он снабжается гравийным донным фильтром.

При протекании воды через стену устраивают специальные «окна» из пористого бетона, которые в качестве дополнительного фильтра засыпают гравием.

Строительство колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то можно откопать и потом самому обслуживать

Подробная информация об организации подачи воды из скважины представлена ​​в .

Устройство захватных камер при использовании родника

Устройство защитной конструкции над родником мало чем отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые снабжены фильтрами. В горных породах фильтрация не требуется.

При наличии в воде взвешенных частиц камера разделена пополам перегородкой, одно отделение служит для отстаивания и очистки от осадка, другое — для забора воды.

Если не организовать сброс из родника, то при плохом водопотреблении источник может застаиваться и вода в нем испортится (+)

Для выхода лишней воды при наибольшем дебете источника, В стенке камеры предусмотрена переливная труба. На его конце установлен клапан, который пропускает воду, но предотвращает попадание мусора и грызунов в родник.

Оборудование автоматического водоснабжения

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинают с оценки типа водозаборного сооружения, его глубины и других характеристик.

В состав автоматизированной системы входят:

  • насос или готовая насосная станция;
  • система фильтрации для очистки воды;
  • накопительная и регулирующая емкость;
  • наружный и внутренний трубопровод;
  • устройства для автоматического регулирования.

При установке емкостей и насосов необходимо строго соблюдать требования производителей оборудования.

Резервуары регулирующие и накопительные для воды

Резервуары для хранения воды различают по принципу действия:

  • Герметичный бак без давления . Изготавливается в основном из полимерных материалов. Помогает создать давление за счет размещения в самой высокой точке системы. Чем выше установлен накопительный бак, тем больше будет давление воды в системе. Поднятие бака на метр увеличивает давление на 0,1 атмосферы.
  • Гидропневматический бак . Внутри он разделен мембраной на два отсека. Давление создается за счет сжатого воздуха в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном проветриваемом помещении, температура которого не опускается до отрицательных значений. Под контейнер устанавливаются поддоны для защиты от небольших протечек. Бак оборудован съемной крышкой и снабжен запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы в единицу времени. Этот показатель является основополагающим при выборе гидроаккумулятора. У погружных насосов допустимый интервал между пусками больше, чем у поверхностных. Их следует включать реже, а значит, гидробак должен быть больше.

Для работы в паре с поверхностными насосами мембранные баки чаще всего приобретают емкостью от 12 до 24 литров. Если в поселке бывают перебои с электричеством, рекомендуется установить гидроаккумулятор на 250 литров и более, чтобы можно было накачивать и хранить некоторое время резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвалах, подсобных помещениях, в которых температура не опускается ниже нуля.

В системе с накопительным безнапорным баком процесс подачи воды автоматизирован с помощью поплавкового клапана и датчика включения и выключения

Очистка водопроводной воды от примесей

Способ выбирают по результатам ее анализа. Проанализировав их и выявив наиболее острые проблемы, они отдают предпочтение тому или иному устройству.

Например, если необходимо удаление ржавчины, то используется фильтрация через специальные сменные фильтрующие картриджи. Также обеззараживающие средства удаляют запах сероводорода и марганца.

С удалением фтора из воды поможет обратноосмотический фильтр, который используется для подготовки питьевой воды на кухне.

Для более тщательной очистки можно использовать специальную станцию ​​очистки воды. Если необходимо уменьшить жесткость, используются смягчители. При использовании колодезной воды рекомендуется использовать ультрафиолетовое дезинфицирующее средство.

Фотогалерея

Фото

Комплект фильтров необходим для подготовки воды, откачиваемой из автономного водозабора. Выполнят как грубую, так и тонкую очистку

Фильтр грубой очистки первым очищает воду из водозабора. Установите его на входе всасывающего патрубка поверхностного насоса или за глубинным

Для защиты приборов и оборудования в водопровод включаются фильтры грубой очистки, которые задерживают включения, пропущенные на первой ступени фильтрации

Для тонкой очистки устанавливается комплект фильтров из систем обезжелезивания, аэрации, и смягчение. Окончательную очистку лучше доверить системе обратного осмоса

Фильтры для воды

Фильтр всасывающий

Фильтры для воды

Установка обратного осмоса

Типы насосного оборудования и особенности выбора

Для автономного водоснабжения могут применяться различные типы насосов: погружные, вихревые, консольные, консольные моноблочные, а также оборудованные .

При выборе водоподъемного оборудования учитывать:

  • Исходный дебет . Она должна превышать потребление воды в доме.
  • Тип водозабора и глубина водоносного горизонта . Для откачки из источников глубиной до 8 м применяют поверхностные центробежные насосы. Их размещают в подвалах или отдельных помещениях частных домов, в подземных камерах или шахтных колодцах. Вода качается с больших глубин с помощью мощных погружных насосов.
  • Требуемое давление в системе . Напор насосной установки определяют суммированием величин (в метрах): высоты подъема от уровня (динамической) воды в колодце до высшей точки водопровода, потери давления в высшей точке, необходимое давление в этот момент.
  • Расчетное потребление воды . Рассчитывайте исходя из количества точек сантехники и количества жильцов. Этот показатель влияет на выбор производительности оборудования.

Предусмотрены для установки как в глубокие, так и в неглубокие колодцы и колодцы. Они бывают разной емкости и диаметра. Поверхностные насосы отличаются меньшим напором, поэтому их используют для неглубоких источников – колодцев и родников.

Производитель часто оснащает такие устройства напорными баками и автоматикой, затем продает их как готовые насосные станции.

Устройства для колодцев выпускаются в виде длинного узкого цилиндра, который можно свободно в него опускать. Хорошо агрегатирует в целом

Любое насосное оборудование желательно оборудовать защитой от работы без воды — это предотвратит его перегрев и поломку при снижении уровня в источнике или повреждении трубопровода.

Отдельно следует сказать о — устройстве, облегчающем работу насоса при заборе воды с большой глубины и/или повышении напора. Устанавливается внутри или снаружи насоса, позволяет увеличить его мощность и тратить меньше энергии на перекачку воды.

Выбор насосного агрегата в основном ориентируется на марку зеркала воды в источнике и тип водозаборного сооружения. Поверхностные насосы используются для откачки воды из колодцев, погружные – для забора воды из колодца.

Устройства контроля и регулировки

Манометр используется для контроля давления воды. Он должен быть точным, ведь даже незначительное несоответствие показателей приведет к неправильной настройке оборудования. Можно использовать устройства, предназначенные для установки в автомобиле.

За отключение и запуск устройства отвечает . Кроме того, он эффективно защищает систему от образования избыточного давления, регулирует частоту работы насоса и увеличивает срок его службы.

При первом подключении реле, скорее всего, регулировать его не придется, в нем уже установлены заводские настройки. Но при малейших отклонениях в работе оборудования реле необходимо проверить и настроить в числе первых.

Без контрольно-измерительных приборов, таких как реле давления и манометры, невозможно контролировать работу автономной системы водоснабжения

Приоритет и схема прокладки водопроводной сети

Как и все работы с инженерными системами, водопровод устройство частного дома необходимо выполнять в определенной последовательности.

Оборудовав прежде всего источник воды, выполняется монтаж:

  • наружного и внутреннего трубопровода;
  • насосное и дополнительное оборудование;
  • фильтры для очистки воды;
  • коллектор распределительный;
  • Устройство для горячей воды.

Завершающим этапом является подключение сантехнических приборов.

Этап 1. Монтаж насосного оборудования

Способ монтажа водяных систем с погружными и поверхностными насосами немного отличается. Поверхностные центробежные насосы (насосные станции) размещают в утепленном наружном ответвлении или в подвале дома, котловане и т. п.

Погружной насос подключается к шлангу и кабелю питания, опускается в воду и подвешивается на нейлоновом тросе, обычно входящем в комплект агрегата.

Установка погружного насоса выполняется в следующем порядке:

  1. Перед тем, как опустить насос, измерьте шланг и трос. Между собой они соединяются пластиковыми хомутами через каждые 4 м и подключаются к насосу.
  2. Удерживая трос (нельзя держать насос на шланге или тросе), опустить насос на заданную глубину, надежно зафиксировав. Допустимое расстояние до днища указывает производитель модели.
  3. На корпус крепится головка. Шланг и электрический кабель выводятся через центральное отверстие, а кабель связывается. Наконец, затяните болты, чтобы запечатать конструкцию.

Следующим этапом является прокладка и монтаж подводящей трубы.

Если скважина не очень глубокая, то нейлоновый трос, удерживающий насос, привязывается к резиновому жгуту, закрепленному на оголовке. Это гасит вибрации насоса.

Этап 2. Монтаж наружного трубопровода

Для прокладки наружной водопроводной сети чаще всего применяют полиэтиленовые — ПЭ (или ПНД), металлопластиковые трубы. Последний прочнее, но хуже гнется. Гораздо реже используется сталь без цинкового покрытия или оцинкованная, с антикоррозийной обработкой.

Качественная труба ПНД должна иметь маркировку, не иметь посторонних пятен и полос, неприятного химического запаха

Трубопровод должен быть проложен на полметра ниже уровня промерзания. Для менее глубокой установки используйте изоляцию. Соединить трубы цанговыми фитингами без фум-ленты и других уплотнителей.

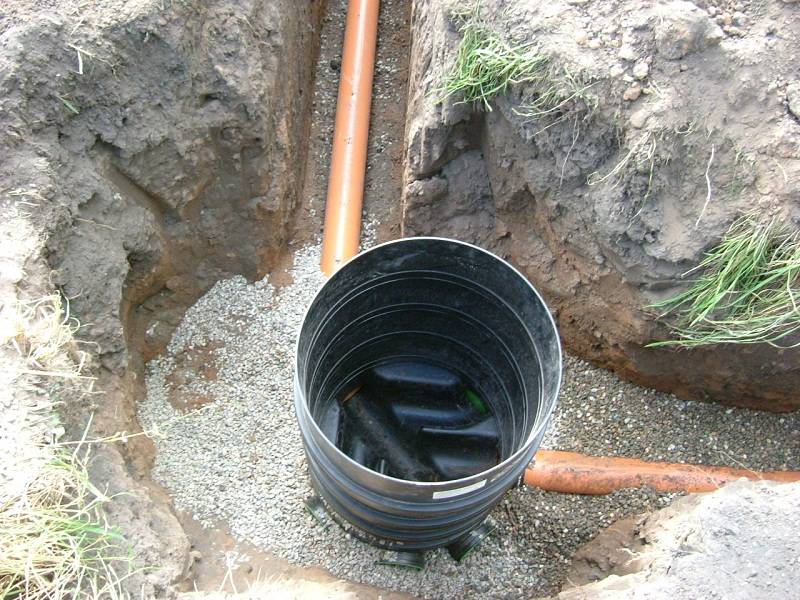

Монтаж труб производят следующим образом:

  1. Выкапывают широкую траншею на глубину промерзания и плюс полтора метра;
  2. На дне подушка из утрамбованного карьерного или речного песка;
  3. Выровнять дно с уклоном 2-3 см на метр;
  4. Утепляют участок водопровода, проложенного выше глубины сезонного промерзания перед заходом в фундамент дома;
  5. Уложите трубу и заполните ее чистым песком без глинистых включений.

При прокладке труб лучше избегать соединений и не использовать фитинги, иначе нарушается ремонтопригодность всего трубопровода. Если все-таки нужно сделать ответвление под землей, то лучше использовать арматуру под сварку. В результате получается паяное монолитное соединение без резьбы.

Вводить трубу в фундамент дома лучше через трубу большего диаметра, так называемую гильзу. Это облегчит ремонт магистрали при необходимости, а иногда, если труба не очень длинная, позволит убрать ее без рытья траншеи

Также допускается устройство для полива, предусматривающее помещения, предназначенные для летнего использования. Такой трубопровод иногда прокладывают поверх земли.

Если летний водопровод заглублен, то возможен слив для консервации на холодное время года. Для этого устраивается стандартный уклон в сторону источника водозабора.

Некоторые типы труб необходимо прятать от солнечных лучей и воздействия отрицательных температур. Поэтому даже для временной летней эксплуатации водопроводные трубы из них лучше прокладывать под землей.

При прокладке труб ПНД учитывают минимально допустимые радиусы изгиба. Они зависят от показателя SDR (отношение показателя диаметра трубы к толщине стенки). В противном случае радиус трубы сильно уменьшится на изгибе, что повысит давление на этом участке и нагрузку на насос (+)

Этап 3. Монтаж внутренней секции водопровода

Схема и монтаж внутренней водопроводной сети для разных жилых помещений может сильно различаться. Исходя из индивидуальной планировки и зонирования дома, его этажности и количество сантехники, составляется индивидуальная схема водоснабжения частного дома.

Галерея изображений

Фото

Прокладка тройника

Трубный коллектор

Конструкция коллектора из ПВХ трубы

Комбинированный вариант сборки

В целом последовательность действий можно описать так:

  1. По предварительно нанесенной разметке крепятся скобы для фиксации труб. Если предполагается скрытый монтаж, то сначала будут штробиться стены, а потом уже устанавливаться крепеж.
  2. На вводе трубы в здание устанавливается шаровой кран.
  3. Монтируется коллектор, к нему подводятся трубы, разделяющие их на несколько контуров.
  4. Металлопластиковые трубы соединяются прессом с фитингами, полиэтиленовыми и полипропиленовыми трубами сваркой.

Перед закрытием стробоскопов проверяют работоспособность системы. Осмотрите качество соединения труб, оцените работу насоса и регулирующей автоматики.

Разделение на несколько контуров оптимизирует давление, таким образом, при использовании одного сантехнического прибора давление в других участках не будет падать

Выводы и полезное видео по теме

Важные нюансы водоснабжения в доме. Консультация специалиста:

Поэтапная технология прокладки наружного трубопровода на участке от фундамента дома до колодца:

Обзор элементов автономной системы водоснабжения, виды насосов и электрические схемы:
