Датчик Холла Схема Принципиальная — tokzamer.ru
Назначение датчика Холла Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания БСЖ автомобиля. В зависимости от того, на каком проводе появляется сигнал, схема распознает направление перемещения.
Принцип работы датчика Холла
Признаки неисправности датчика Холла
Оцените статью: Поделитесь с друзьями! Преобразователь может использоваться в системах автоматизации, транспортных системах и т.
Принцип работы датчика Холла Датчики Холла являются составной частью различных приборов. Фото 1. Назначение и устройство датчика Холла Название датчик берет от фамилии своего изобретателя.
Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.

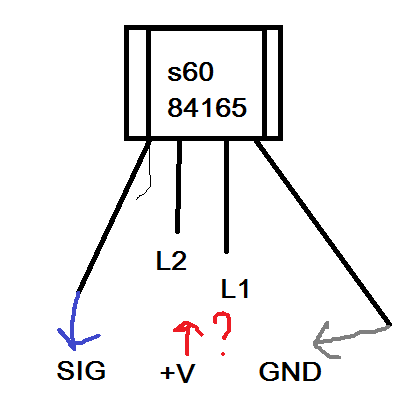

Выглядит он так: Поэтому при наличии неисправного датчика Холла бежим в ближайший радиомагазин или рынок и приобретаем SSA. Если в запасе нет уже готового исправного датчик — не беда. Поэтому для измерения слабых токов применяют конструкцию рис. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.
Писали, что очень удобна для выставления зажигания… Удачи! Схема подключения датчика Холла В качестве примера использования, на картинке ниже показана электрическая цепь бесконтактной системы зажигания автомобиля, с преобразователем Холла. Существует несколько способов проверки исправности автомобильного датчика Холла.
Что такое датчик Холла и как он работает
На холостом ходу в работе двигателя появляются перебои и рывки.
При выполнении этой операции будьте внимательны!
Именно он заметил, что если в созданное каким-то образом магнитное поле поместить металлическую пластину пот электрическим напряжением, то такие действия вызовут появление импульсов и электроны в этой пластине примут траекторию отклонения перпендикулярно направления самого магнитного потока. Обычно ток через транзистор датчика не должен превышать 20 мА. ЗЫ, в продаже встречал приблуду, вставляется между датчиком и проводкой, и светодиодом показывает момент срабатывания. Похожие статьи: autodont.
Искать на сайте
Это и есть генератор Холла.
Все очень просто. Следующим этапом нам потребуется аккуратно отпаять ножки элемента от тестовой схемы и подключить его к стандартным контактам разъема.
Включаешь зажигание.
В схему датчика входит источник питания, преобразующий однополярное напряжение питания в двухполярное питание схемы.
Вытяните штифт пассатижами. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
Импульсы же возникают благодаря тому, что прорези идут не через одинаковое расстояние, а через разное, то есть они чередуются. Замена датчика: инструкция для автомобилистов Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Резисторы R1, R2 задают выходной ток нашего импульсного датчика.
Отсоедините крышку трамблера. Третий провод используется для передачи сигнала, полярность которого изменяется относительно общего провода питания. Подключите вольтметр к выходу датчика. Потребует применения такого датчика контроль оборотов выходных валов редукторов, контроль направления вращения двух и более синхронизируемых механизмов, учет расхода жидкости.
Датчики магнитного поля. Датчики Холла в схемах на МК
Еще раз проверяем работу тестером и на этом работа по ремонту датчика Холла можно считать завершенным.
Если же невозможно установить исправный датчик, можно воспользоваться несложным устройством, которое будет дублировать его работу. Но наибольшее применение генератор Холла получил в автомобильной промышленности — для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Первые приборы получались довольно громоздкими и не очень эргономичными.
Радиосхемы. — Датчик Холла SS526DT
материалы в категории
Импульсный датчик скорости и направления вращения преобразует скорость и направление вращения деталей механизма в один электрический сигнал для последующего измерения и индикации параметров работы. Системы автоматического управления могут использовать датчик для включения в петлю обратной связи.
Информация, поступающая от датчика, необходима для формирования управляющих сигналов в системах регулирования и стабилизации параметров перемещения механических узлов автоматизированного объекта.
Применения такого датчика требует контроль оборотов выходных валов редукторов, определение направления вращения двух и более синхронизируемых механизмов, учет расхода жидкости и многие другие приборы. Датчик использует всего три провода, с помощью которых подается питание и передается сигнал частоты и направления вращения в прибор системы автоматического управления. Датчик предназначен для применения в системах автоматизации поточных линий, транспортных системах и в других системах автоматического управления.
Технические характеристики микросхемы SS526DT
Измеряемая скорость вращения ….. 0,3…3000 об/мин
Температура эксплуатации ………… –25…+60 °С
Напряжение питания ……………….6,5…18 Вольт
Краткое описание работы датчика Холла
В основе работы датчика лежит преобразование перемещения в электрический сигнал которое выполняет компонент использующий эффект Холла – микросхема SS526DT производства компании Honeywell.
Микросхема содержит два полупроводниковых элемента, генерирующих разность потенциалов при воздействии магнитного поля.
Она позволяет определить скорость и направление вращения. Информация об этих параметрах поступает от микросхемы SS526DT в схему датчика с двух соответствующих выходов в цифровом виде: скорости движения соответствует частота импульсов с выхода Speed (далее Скорость), направлению соответствует логический уровень на выходе Direction (далее Направление).
Конструкция датчика скорости и направления оборотов
Вращательное перемещение воспринимает вал датчика через закрепленную на нем шестерню. На валу расположен диск, в котором установлены постоянные магниты. Применение неодимовых магнитов (самых сильных постоянных магнитов) позволяет уместить на диске достаточное количество малогабаритных магнитов. Свойство неодимовых магнитов при малых габаритах создавать магнитное поле достаточной напряженности делает их оптимальными для применения в этой конструкции. Установлены магниты таким образом, что полюса магнитов чередуются, что необходимо для работы микросхемы SS526DT.
Внутренняя схема SS526DT, имеющая в своем составе триггер, определяет направление движения благодаря смене полярности магнитного поля, которое создается постоянными магнитами. Чем больше магнитов установлено на диске, тем выше дискретность и, следовательно, увеличивается возможность регистрации медленных перемещений, т.е. чувствительность датчика становится выше. Микросхема SS526DT устанавливается на небольшой печатной плате, соединенной проводами с основной схемой датчика, элементы которой расположены на второй печатной плате большего размера. Перемещение полюсов магнитов происходит вдоль корпуса микросхемы SS526DT. Все элементы заключены в металлический защитный экранирующий кожух.
Схема электрическая принципиальная
С выхода датчика скорости и направления поступает сигнал, передающий информацию о скорости оборотов с помощью частоты импульсов, а информация о направлении вращения передается с помощью полярности импульсов.
Выходной сигнал:
Благодаря наличию в схеме датчика источника двуполярного напряжения питания выходной сигнал размахом 5 вольт может иметь отрицательную или положительную полярность.
Функциональная схема датчика скорости и направления оборотов:
Электрическая схема преобразует сигнал от датчика Холла в выходной сигнал датчика скорости и направления вращения, обеспечивая достаточную нагрузочную способность по току. Для минимизации помех, воздействующих на кабель импульсного датчика, сопротивление приёмника сигнала должно быть небольшим. Нужно, чтобы выходной ток датчика был достаточен для принимающего прибора в целях уменьшения влияния помех, искажающих передаваемую информацию. Питание датчика подается по двум проводам. Третий провод используется для передачи сигнала, полярность которого изменяется относительно общего провода питания. Датчик Холла формирует сигнал, несущий информацию о направлении вращения, который управляет переключателем К1. В зависимости от уровня сигнала переключатель К1 подает на переключатель К2 положительное или отрицательное напряжение. Сигнал скорости датчика Холла управляет переключателем К2.
Частота сигнала Скорость, сформированного переключателем К2, соответствует половине количества магнитов, размещенных на диске датчика скорости и направления вращения.
Упрощенная схема включения датчика Холла
Логические элементы усиливают сигнал Направление, поступающий от датчика Холла. Логические элементы управляют светодиодами оптронов, один из которых работает на замыкание, а другой на размыкание. При низком логическом уровне сигнала Направление светодиоды оптронов не светятся. Также замкнуты контакты оптрона работающего на размыкание, на контакты оптрона сигнала Скорость подано напряжение + 5 вольт от встроенного двухполярного импульсного источника питания. При высоком логическом уровне сигнала Направление через светодиоды оптронов, управляющих полярностью выходного сигнала датчика скорости и направления вращения, проходит ток, положение контактов оптронов таково, что выходной оптрон подключается к напряжению минус 5 вольт.
Сигнал Скорость через усиливающий логический элемент поступает на управление выходным оптроном. Под действием сигнала скорость с выхода датчика поступают импульсы, полярность которых задана сигналом Направление. Применение оптрона на выходе датчика позволяет увеличить нагрузочную способность, что дает возможность передавать сигнал увеличенным током для повышения помехоустойчивости.
На входе принимающего устройства сигнал дешифруется перед измерением частоты. С помощью сдвоенного оптрона в принимающем приборе сигнал, несущий информацию о скорости вращательного перемещения направляется на один из проводов, соответствующий направлению перемещения. Провода “Скорость вращения по часовой” и “Скорость вращения против часовой” подключаются к частотоизмерительным контурам схемы принимающего прибора. В зависимости от того, на каком проводе появляется сигнал, схема распознает направление перемещения. При включении светодиодов как указано на схеме работать будет только один оптрон в зависимости от полярности импульсов входящего сигнала Скорость/направление.
Для увеличения помехозащищенности параллельно светодиодам можно подключить резисторы, увеличивающие ток, протекающий по проводу “Скорость/направление”.
Электрическая схема датчика скорости и направления оборотов
Рассмотренный порядок работы реализован в электрической схеме датчика скорости и направления вращения. Сигнал Направление поступает с выхода D микросхемы, использующей эффект Холла, DA2. Высокий логический уровень сигнала Направление преобразуется инвертором, входящим в состав микросхемы DD1, в низкий на выводе 12. Светодиод оптрона VK1.2 получает возможность работать при появлении высокого логического уровня на выводе 10 микросхемы DD1. Одновременно с этим запрещается работа светодиода оптрона VK1.1, так как на анод светодиода подано напряжение низкого логического уровня. Таким образом, благодаря соединению светодиодов оптронов с логическим элементом как изображено на схеме сигнал Направление устанавливает, через какой из оптронов будет проходить сигнал, поступающий с вывода 10 микросхемы DD1.
Сигнал скорости оборотов поступает с выхода S микросхемы DA2 на вход инвертора микросхемы DD1. Высокий уровень импульсов, поступающих с вывода 10 микросхемы DD1, заставляет течь ток через резистор R4 и светодиод оптрона VK1.2. Функции оптронов разделяются следующим образом: оптрон VK1.1 формирует сигнал положительной полярности на контакте 3 клеммы XT1, оптрон VK1.2 – отрицательной. В схему датчика входит источник питания, преобразующий однополярное напряжение питания в двухполярное питание схемы. Конденсаторы, входящие в схему датчика, сглаживают помехи, уменьшая их влияние на формирование выходного сигнала. Резисторы R1, R2 задают выходной ток нашего импульсного датчика. Их номинал может быть переопределен в зависимости от входной цепи приёмника для их согласования. Схема использует один сдвоенный оптрон VK1, что позволяет сократить площадь печатной платы и сформировать сигналы Скорость и Направление вращения, используя один компонент.
Радиодетали в схеме
Параметры импульсного датчика во многом обуславливают примененные компоненты его электрической схемы.
Диапазон изменения напряжения питания, при котором способен работать датчик скорости и направления вращения обуславливает преобразователь напряжения DA1. Верхний предел измерения скорости вращения зависит от быстродействия оптрона VK1. Применение конденсаторов с наименьшим тангенсом угла потерь сочетание конденсаторов с различными типами диэлектрика использование последних разработок в области конденсаторов позволяет добиться наиболее высоких результатов. При чрезмерном увеличении емкости существует опасность “перегрузить” преобразователь напряжения DA1, что приведет к срабатыванию защиты по току в момент подачи питания и схема “не будет подавать признаков жизни”. При выборе типа оптореле VK1 оценивается его быстродействие и частота импульсов, поступающих на вход оптореле. Правильный выбор VK1 позволит уменьшить стоимость датчика. Микросхема DD1 выполняет функцию простейшего усилителя по току и может быть заменена другой микросхемой. Клемма XT1 предназначенная для монтажа на печатную плату, может быть заменена на другой элемент разъемного соединения.
C1…C3 Конденсатор EMR 47 мкФ 50 В ф. Hitano
C4…C6 Конденсатор SMD 0805 2,2 мкФ 16 В
DA1 Преобразователь напряжения TMR 3-1221WI ф. Traco power
DA2 Микросхема SS526DT ф. Honeywell
DD1 Микросхема КР1533ЛН1
R1, R2 Резистор 300 Ом ±5%
R3, R4 Резистор 180 Ом ±5%
VK1 Оптореле 249КП10АР
ХТ1 Клемма LMI 107 203 51
Модифицирование импульсного датчика в зависимости от скорости вращения
Для различных применений требуется измерять различные диапазоны изменения скорости вращения, меняются требования к скорости определения смены направления вращения. Возможно применение датчика для скоростей 1 оборот в минуту и менее. При таких скоростях нужно увеличивать количество магнитов на диске, применять магниты с наименьшими габаритами и уменьшать зазор между микросхемой DA2 и плоскостью диска. Если скорости 5000 и более оборотов в минуту количество магнитов можно уменьшить.
При этом наибольшая измеряемая скорость ограничена только конструктивными особенностями датчика. При уменьшении количества магнитов уменьшаются требования к наивысшей рабочей частоте компонентов схемы.
Источник: http://mikrocxema.ru/
Схема подключения датчика Холла и тестовое видео
Схема подключения датчика Холла и тестовое видео
Переключатель датчика Холла представляет собой переключатель, который включается при достаточном магнитном поле вблизи ИС. Вы можете использовать датчик Холла, чтобы сделать множество самодельных проектов, таких как измеритель оборотов, магнитный детектор и другие проекты, связанные с магнитом.
Вы знали? Например, датчик Холла используется во многих электрических машинах; когда вы открываете дверцу стиральной машины, и машина перестает крутиться, или когда вы открываете дверцу микроволновой печи, она приостанавливается и издает звуковой сигнал, пока вы не закроете дверцу.
ИС датчика Холла в этом посте — A3144 (старый компонент, но хорошо работает и недорогая). Отправляет низкий выходной сигнал (0 вольт), когда сильное магнитное поле рядом с датчиком, поэтому кто-то спросил в Интернете, почему в его проекте используется датчик Холла. не работал.
| Схема подключения датчика Холла. |
Вы можете видеть изображение выше, на котором нагрузка (светодиод на этом рисунке) подключается к положительному электроду и выводится вместо вывода и земли. Вот почему некоторые проекты не работают и никогда не будут работать, потому что выходной сигнал низкий, когда магнит находится рядом с микросхемой.
Если вы хотите использовать датчик Холла с платой Arduino, вы должны добавить резистор 10 кОм между положительным электродом и выход датчика Холла, чтобы сделать выход от IC высоким (5 вольт).
Примечание. Резистор 1 кОм используется в качестве ограничителя тока для светодиода.
Вы можете уменьшить значение, если хотите, чтобы светодиод был ярче.
Посмотрите тестовое видео, чтобы узнать, как это работает.
Популярные посты из этого блога
Как подключить регулятор громкости к усилителю
Я видел комментарий к своему видео на Youtube, он спросил меня, как подключить любой модуль усилителя к регулятору громкости или потенциометру. Я думаю, что так много людей, которые хотят начать электронный проект, также должны знать эту базовую схему подключения, я надеюсь, что эта схема подключения поможет любителям электроники, таким как я.
Первое, что вам нужно знать: используйте экранированный провод для входного сигнала к регулятору громкости и от регулятора громкости к усилителю, если вы не хотите, чтобы ваш усилитель страдал от паразитных колебаний (звук как JeeeeJeeeeee). проводка должна быть как можно короче. используйте регулятор громкости с низким сопротивлением (5-10 кОм), если усилитель имеет случайный паразитный шум, когда вы поворачиваете регулятор громкости вверх или вниз. регулятор громкости – это потенциометр. Принцип управления громкостью — это делитель сигнала, чем больше выход регулятора громкости (желтая линия) рядом с источником входного сигнала (розовая линия), тем больше сигнал поступает на усилитель. Когда вы уменьшаете уровень громкости, значение сопротивления между выходом регулятора громкости
Читать далее
Усилитель 5 Вт TDA7056A схема подключения
TDA 7056 A — это микросхема усилителя мощности звука, которая имеет выходную мощность 5 Вт с динамиком 8 Ом и 3 Вт с динамиком 16 Ом.
Микросхема проста в подключении и требует всего 6 внешних компонентов для работы усилителя. TDA 7056A работает с источником питания от 4,5 до 18 вольт, поэтому микросхема может использовать батарею в качестве источника питания. если вы используете более 9 вольт, вам необходимо прикрепить небольшой радиатор к микросхеме. TDA7056A имеет встроенный регулятор громкости постоянного тока, поэтому вы можете управлять коэффициентом усиления усилителя, изменяя значение напряжения на выводе регулятора громкости постоянного тока с помощью потенциометра. Регулятор громкости постоянного тока позволяет подключать аудиосигнал непосредственно к входу усилителя, что делает звук более прозрачным и чистым, чем у обычного усилителя. Микросхема имеет защиту от короткого замыкания, защиту от перегрева, отсутствие щелчков при включении/выключении, защиту от электростатического разряда на всех контактах, режим отключения звука (режим переключения микросхемы, когда напряжение на выводе регулятора громкости постоянного тока ниже 0,3 В).
TDA 7056A имеет очень широкий диапазон полоса пропускания звука от 20 Гц до 300
Читать далее
Как добавить конденсатор фильтра питания на плату усилителя.
Я увидел новый комментарий к своему видео, он спросил меня, как добавить конденсатор фильтра в блок питания постоянного тока платы усилителя. Я думаю, что это хороший вопрос, поэтому я объясню его здесь. Что такое конденсатор фильтра источника питания? Это конденсатор, который используется для фильтрации пульсаций переменного тока от источника питания постоянного тока, подаваемого на плату усилителя. Если усилитель имеет малоемкий конденсатор питания, он может издавать небольшой гул (низкочастотный звук 50/60 Гц), который можно услышать в тихой комнате. Конденсатор также накапливает энергию и мгновенно передает ее на ваш усилитель, когда ему требуется больше мощности в течение короткого периода времени, например, при звуке взрыва в фильме. Однако, если в усилителе есть высокочастотный шум источника питания от импульсного источника питания, небольшой конденсатор должен быть подключен параллельно источнику питания и должен быть подключен как можно ближе к ИС усилителя мощности.
На рисунках ниже показано место, где вы добавляете конденсатор источника питания. Знак питания платы усилителя PAM 8610 Cautio
Читать далее
Белое пятно мобильного телефона на задней части кузова ремонт
На моем vivo v9 уродливое белое пятно. Не думайте, что вы можете сохранить цвет телефона, используя заднюю крышку, некоторые мелкие частицы могут попасть в корпус телефона и вызвать серьезные царапины или белые пятна, как на моем телефоне vivo v9. Тем не менее, вы можете исправить это, как ремонт автомобиля. Посмотрите видео ниже о том, как восстановить задний плашечный цвет на вашем смартфоне.
Читать далее
Цветовой код резистора
Резистор является наиболее важным электрическим компонентом почти в каждой электронной схеме, он может ограничивать ток для любой нагрузки, такой как светодиод, транзистор, операционный усилитель и т. д. Мы должны прочитать цветовой код резистора, если мы хотим узнать значение сопротивления, допуск, температурный коэффициент.
Резисторы имеют разные цветовые полосы (3,4,5,6). Чем больше цветных полос, тем больше информации о резисторе. Теперь давайте начнем с трехполосного цветового кода резистора. Вышеупомянутый резистор имеет только 3 полосы: первая цифра, вторая цифра и умножение. Трехполосный цветовой код резистора имеет фиксированный допуск +/- 20%, что означает, что если значение цветового кода составляет 1000 Ом, реальное значение сопротивления может составлять +/- 200 Ом. Цветовой код 4-полосного резистора Цветовой код 4-полосного резистора имеет цветовую полосу значения допуска, резистор на изображении выше имеет допуск 5%. Этот тип резистора используется в обычной цепи, такой как телевизор, радио, стиральная машина. 5-полосный цветовой код резистора A 5-полосный цветовой код резистора имеет
Читать далее
Схема подключения платы усилителя PAM 8403
PAM 8403 — это портативный стереоусилитель класса D мощностью 3 Вт, для работы которого требуется всего 5 В постоянного тока.
Плата усилителя проста в подключении и имеет очень маленький размер, вы можете сделать небольшой проект усилителя, для работы которого не требуется высокое напряжение. Первое, что вам нужно знать. PAM 8403 не может соединиться вместе, потому что усилитель уже имеет конфигурацию выхода с мостовой нагрузкой Более 6 вольт может повредить модуль усилителя, если вам нужна более высокая мощность, вы можете проверить 10-ваттный усилитель класса d PAM 8610 здесь. Вы должны использовать экранированный провод для подключения от входа. источника к регулятору громкости и от регулятора громкости к входу платы усилителя, если вы не хотите, чтобы ваш усилитель страдал от паразитных колебаний (звучит как JeeeeJeeee). Сегодня я покажу вам, как легко и понятно подключить усилитель на плате PAM 8403. Давайте посмотрим на изображение ниже. Вы можете видеть, что два динамика не имеют общей выходной земли, как обычный усилитель, потому что PAM 8403 является усилителем с мостовой нагрузкой, если каждый провод динамика касается каждого
Читать далее
Усилитель класса d мощностью 10 Вт, сопротивлением 8 Ом, звуковой тест pam8610
Микросхема
Pam8610 10 Вт при 8 Ом (15 Вт при 4 Ом требует небольшого радиатора) стереоусилитель класса D с очень высоким КПД более 90%, и усилитель хорошо работает без радиатора на полной мощности!!! .
Плата усилителя имеет очень низкую стоимость (около 1 доллара США), но обеспечивает мощность 10 Вт при 8 Ом от источника питания 13 вольт. Как вы можете видеть в моем видео, на плате усилителя требуется только один электролитический конденсатор на 100 мкФ для развязки питания, чтобы устранить фон от импульсного источника питания (некоторым усилителям ic требуется 1000 мкФ, чтобы устранить фон от источника питания). Тестирование звука: Усилитель звучит хорошо, с хорошими басами, хорошей отдачей басов и хорошим контролем (очень хорошие басы). Высокие частоты чистые, удар хороший и плоский, но не прозрачный. Вокал певицы чист, но не прозрачен. Звуковая сцена широкая, но расстояние между инструментами не точное. Плата усилителя pam 8610 — это тихий усилитель с очень низким уровнем шипения (5 см от твитера до моего уха :), что не является большой проблемой, а
Читать далее
Схема простого басового усилителя
Эту диаграмму усиления басов легко построить, и она хорошо работает, я сделал ее, потому что люди спрашивали меня о схематической диаграмме диаграммы усиления басов на моем канале YouTube.
Схема имеет усиление 9 дБ при частоте 40 Гц, что означает, что вы получите хорошие басы даже при воспроизведении музыки на маленьком динамике. Почему эта схема не похожа на схемы в интернете? Почти каждая схема в Интернете использует R / C-фильтр между предусилителем и каскадом усилителя мощности для обхода высокой частоты на землю, и это кажется усилением аудиосигнала и обходом на землю. Я думаю, что это тратит впустую усиление предварительного усилителя, чем больше усиление ступени предварительного усилителя, тем больше искажение аудиосигнала, поэтому я использую конденсатор, чтобы послать больше отрицательной обратной связи на отрицательный вход предварительного усилителя, когда частота выше, чем частота среза, импеданс конденсатора (сопротивление) выше, когда частота ниже, и уменьшают отрицательную обратную связь, когда частота ниже. Искажения операционного усилителя снижаются, когда отрицательная обратная связь выше, что означает, что высокочастотный дисто
Читать далее
как сделать предусилитель для конденсаторного микрофона
Я видел комментарий на своем видео на YouTube о том, что он хочет подключить конденсаторный микрофон напрямую к плате усилителя pam8610.
Однако, если ему необходимо подключить конденсаторный микрофон к какой-либо плате усилителя, он должен предварительно сместить и усилить сигнал. Теперь приступим!!! Конденсаторному микрофону нужен источник питания для цепи смещения внутри, поэтому для него нужен специальный предусилитель. Для работы конденсаторного микрофона необходимы два электронных компонента. 1. Резистор от 2 до 10 кОм. 2. Конденсатор используется для блокировки постоянного тока, поступающего на предусилитель. См. рисунок ниже для лучшего понимания. Однако выходной сигнал микрофона очень мал, и его необходимо усилить с помощью любого предусилителя перед подключением к плате усилителя. Теперь приступим к изготовлению предусилителя. ————————————————— ————————————————— ———————- На рисунке выше показано, как сместить операционный усилитель для одного источника питания (V + и земля) R1 и R2 d
Читать далее
Датчики Холла DIYAutoTune — DIYAutoTune.
com
Компания DIYAutoTune.com продала несколько датчиков Холла. Выберите свой датчик из списка ниже, чтобы увидеть технические характеристики вашего датчика.
- Датчик с выступом
- Новый (красный корпус) датчик с резьбой
- Старый (серебристый корпус) датчик с резьбой
Датчик с выступом
Работает от 5 до 24 вольт и дает хороший прямоугольный сигнал, поэтому нет проблем с переменным напряжением. Имеет 12-дюймовую косичку из 3 проводов. Вот что делают провода:
Красный — напряжение питания; подключайте либо к VREF, либо к 12-вольтовому переключаемому источнику питания. ЭТОТ ПРОВОД ДОЛЖЕН ПОДАТЬ ПИТАНИЕ, КОГДА ЗАМОК ЗАЖИГАНИЯ НАХОДИТСЯ В ПОЛОЖЕНИЯХ «ВКЛ» И «ПУСК».
Белый – выходной сигнал. На MegaSquirt подключается к контакту 24. Мы только что настроили MegaSquirt для кондиционера VR, и он отлично работает. MicroSquirt версии 3.0 также может это делать, но более ранние MicroSquirts должны будут использовать вход с эффектом Холла.
Черный – Земля.
Если у вас новейшая версия нашего жгута проводов, вы можете соединить красный провод датчика с красным проводом жгута, а черный и белый провода соединить с соответствующими черным и белым проводами внутри экранированного входного провода оборотов. Красное в красное, черное в черное, белое в белое — просто и легко запоминается.
Технические характеристики
Рабочее напряжение: от 4,75 до 24 В
Максимальное напряжение питания: от +27 до -25 В
Максимальный выходной ток: 20 мА
Максимальный диапазон температур: от -10 до -24 кГц
1 125 градусов C
Максимальный воздушный зазор: 5 мм
Ширина спускового колеса должна быть не менее 2 мм, ширина зубьев и зазоров не менее 2 мм, а зазоров глубина не менее 2 мм.
Новый (красный корпус) датчик с резьбой
Датчик положения коленвала или распредвала на эффекте Холла. Это новая версия, отличающаяся красным корпусом из анодированного алюминия.
Резьба М12 и монтажные гайки в комплекте. Работает от 5 до 24 вольт и дает хорошую прямоугольную волну, поэтому нет проблем с переменным напряжением. Имеет 3-жильный пигтейл длиной 1 метр. Вот что делают провода:
Коричневый — Напряжение питания; подключайте либо к VREF, либо к 12-вольтовому переключаемому источнику питания. ЭТОТ ПРОВОД ДОЛЖЕН ПОДАТЬ ПИТАНИЕ, КОГДА ЗАМОК ЗАЖИГАНИЯ НАХОДИТСЯ В ПОЛОЖЕНИЯХ «ВКЛ» И «ПУСК».
Черный — выходной сигнал. На MegaSquirt подключается к контакту 24. Мы только что настроили MegaSquirt для кондиционера VR, и он отлично работает. MicroSquirt версии 3.0 также может это делать, но более ранние MicroSquirts должны будут использовать вход с эффектом Холла. Обратите внимание, что для этого требуется подтягивающий резистор. Это связано как с напряжением питания, так и с проводом выходного сигнала. Используйте тройник резистора 1 кОм между VREF и сигнальным проводом, чтобы подтянуть его.
Синий — Земля.
Будьте осторожны, если вы переходите на это с предыдущей версии нашего датчика.
Цвета проводов не совпадают, и для этой версии требуется подтягивающий резистор.
Технические характеристики
Рабочее напряжение: от 5 до 24 В
Максимальное напряжение питания: от +30 до -24 В
Максимальный требуемый ток питания: 6 мА
Максимальный потребляемый выходной ток: 20 мА1 900 Коллектор
Максимальная частота: 15 кГц
Диапазон температур: от -40 до +125 градусов C
Номинальный воздушный зазор: 1,5 мм
Шаг резьбы: M12 x 1 мм
Общая длина: 65,5 мм (без учета проводов)
Материал упаковки: алюминий
Ориентация датчика: ненаправленная
Рекомендуемый размер зуба — прямоугольник размером не менее 2,5 мм x 6,35 мм с высотой зубца 5,0 мм.
Старый датчик с резьбой (серебристый корпус)
Резьба M12 и монтажные гайки в комплекте. Работает от 5 до 24 вольт и дает хорошую прямоугольную волну, поэтому нет проблем с переменным напряжением. Имеет 12-дюймовую косичку из 3 проводов.
Вот что делают провода:
Красный — напряжение питания; подключайте либо к VREF, либо к 12-вольтовому переключаемому источнику питания. ЭТОТ ПРОВОД ДОЛЖЕН ПОДАТЬ ПИТАНИЕ, КОГДА ЗАМОК ЗАЖИГАНИЯ НАХОДИТСЯ В ПОЛОЖЕНИЯХ «ВКЛ» И «ПУСК».
Синий — выходной сигнал. На MegaSquirt подключается к контакту 24. Мы только что настроили MegaSquirt для кондиционера VR, и он отлично работает. MicroSquirt версии 3.0 также может это делать, но более ранние MicroSquirts должны будут использовать вход с эффектом Холла.
Черный – Земля.
Если у вас новейшая версия нашего жгута проводов, вы можете просто соединить красный провод датчика с красным проводом жгута, а черный и синий провода соединить с соответствующими черным и белым проводами внутри экранированного входного провода оборотов. Красный к красному, черный к черному, синий к белому — довольно просто, только с одним несоответствующим цветом.
Технические характеристики
Рабочее напряжение: от 4,75 до 24 В
Максимальное напряжение питания: от +27 до -25 В
Максимальный выходной ток: 20 мА
Максимальный диапазон температур: от -10 до -24 кГц
1 85 градусов C
Максимальный воздушный зазор: 1,5 мм (рекомендуется установить воздушный зазор меньше, обычно как можно меньше)
- Обратите внимание, что наш датчик Холла с вкладками может использовать более широкий воздушный зазор.
