Схема включения автоматического включения света: Автоматическое включение фар при запуске двигателя автомобиля: как сделать своими руками

Автоматическое включение фар при запуске двигателя автомобиля: как сделать своими руками

С учетом недавних изменений в правилах дорожного движения на территории РФ водитель обязан включить ближний свет фар как при езде в темное, так и светлое время суток. В противном случае сотрудники ГИБДД имеют право оштрафовать водителя.

Хотя сумма штрафа не самая большая, при этом сама факт того, что автомобиль могут задержать за нарушение ПДД, после чего за такое правонарушение водитель будет оштрафован на определенную сумму, по целому ряду причин неприемлем для большинства ответственных автолюбителей.

Естественно, в сложившейся ситуации многие автовладельцы столкнулись с тем, что человеческий фактор на практике оказался главной причиной, по которой автомобиль без включенного света останавливают и штрафуют. Простыми словами, нередко водители попросту забывают включить фары.

Чтобы избежать подобных ошибок, оптимальным вариантом является включение ближнего света при запуске двигателя, то есть автоматически. Однако  далеко не все ТС имеют подобную функцию, которая реализована штатно. В этой статье мы рассмотрим, как доработать автомобиль, чтобы фары включались одновременно с запуском ДВС.

Содержание статьи

• Автоматическое включение фар: схема, доступные варианты, преимущества
  • Схемы автоматического включения фар при запуске двигателя
• Советы и рекомендации

Автоматическое включение фар: схема, доступные варианты, преимущества

Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)

Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.

Как видно, проблема весьма актуальна. Чтобы решить задачу, наиболее рациональным выходом из сложившейся ситуации становится такая система автоматического включения ближнего света, которая будет работать независимо от степени освещенности и других условий, а также срабатывать без участия водителя.

Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

Итак, спрос на подобные системы привел к тому, что различные предприятия, которые специализируются на выпуске электрооборудования, стали изготавливать готовые решения для авто (например, Skybrake M5, АвтоСвет AS, Фараон и т.д.) Также можно отметить и большое количество схем и устройств, которые энтузиасты и опытные автолюбители создают самостоятельно.

Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.

При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

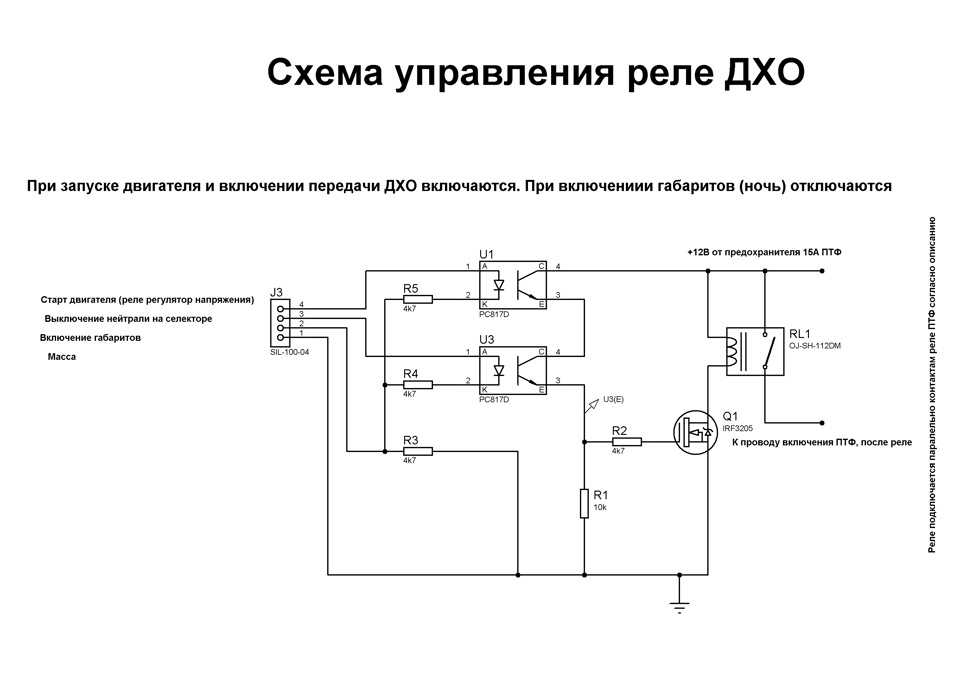

Схемы автоматического включения фар при запуске двигателя

Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.

Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.

Чтобы избежать подобных нюансов, оптимальной считается такая схема, посредством которой подача происходит через кнопку (реле) в момент замыкании контактной группы в замке зажигания при запуске ДВС. Отключение фар, соответственно, произойдет при размыкании цепи и остановке мотора.

Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.

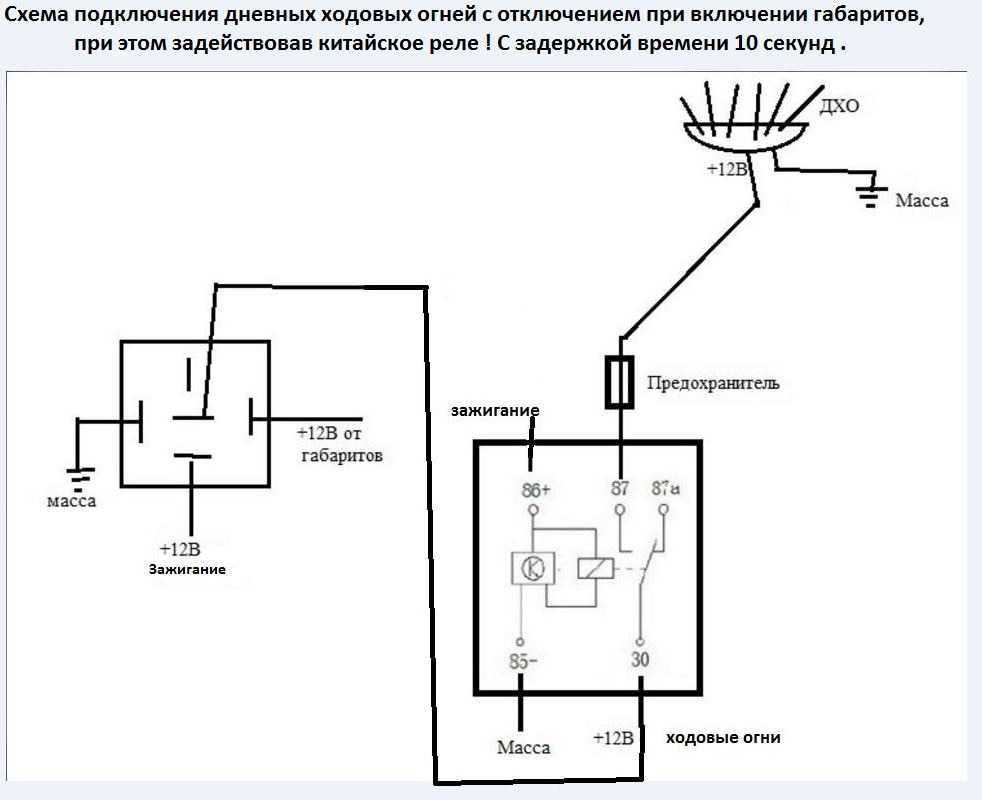

Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:

• штатное реле (пятиконтактное),
• проводку и диоды;

Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или  датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.

Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+»  и колодка клавиш, через которую реализовано включение ближнего света фар.

Само подключение производится при помощи  двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.

Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя без ключа своими руками. Из этой статьи вы узнаете об особенностях установки кнопки «старт-стоп» в автомобиль, а также какие преимущества и недостатки имеет бесключевой запуск двигателя.

Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.

К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.

• Чтобы избавиться от недостатков, можно задействовать следующую схему. Доработки позволят отключить свет после остановки ТС, причем независимо от включения самого зажигания. Для этого подключение выполняется к стояночному тормозу или к датчику давления масла. Как уже было сказано выше, в основе лежит микросхема, а соединение осуществляется через «ручник» или датчик давления масла.

В  случае с датчиком, после отключения ДВС давление в масляной системе падает. Это приводит к тому, что контакты датчика давления масла разомкнутся, на конденсатор подается питание, через транзисторы напряжение идет на реле и фары выключаются.

Также после остановки ДВС питание с датчика подается на лампу-диод, которую устанавливают на панели приборов.  Также конденсатор в схеме управления фарами начнет разряжаться и питание на реле не подается.

Хотя данная схема позволяет «обойти» замок зажигания, она также не лишена некоторых минусов. Если давление в системе смазки будет «плавающим» или понижаться, срабатывание датчика возможно при езде на нейтральной передаче или на холостых. Свет фар в таком случае будет моргать.

Еще добавим, что включение фар можно сделать как автоматическим, так и ручным. Данная возможность реализуется путем создания параллельного подключения и выбора нужного сопротивления на самой микросхеме. Кстати, решение подключаться к датчику давления масла не популярное, так как схема сложная, нужна дополнительная проводка, повышаются требования к качеству соединений.

• Проще реализовать подключение к стояночному тормозу. Для этого к общему списку деталей нужно добавить дополнительное реле, которое запитывается на кнопку стояночного тормоза.

Такой способ позволяет добиться следующего:

1. как только водитель начинает поднимать ручник, происходит отключение света фар;
2. если же ручник начать опускать, фары сразу включаются;

Советы и рекомендации

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к  профессиональному автоэлектрику. Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Если же говорить о том, что лучше, паять или делать скрутку проводов, правильно сделанная скрутка в ряде случаев окажется лучше пайки применительно к автомобилю. Дело в том, что ТС подвержено различным вибрациям, а пайка менее устойчива к вибрационным нагрузкам.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Автоматическое включение ближнего света фар своими руками. Схема

Главная » Автоэлектроника » Автоматическое включение ближнего света фар своими руками. Схема

Изменения в ПДД, внесенные в ноябре 2010 года, обязывают водителя транспортного средства включать дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости.

Данное устройство будет хорошим дополнением для тех транспортных средств, которые не оснащены системой автоматического включения ближнего света фар. Приведенная в данной статье схема предназначена для автоматического включения фар при запуске двигателя автомобиля. Как известно, работающий генератор создает напряжение в бортовой сети в районе 14…14,4 В, и это выше чем напряжение аккумулятора (12В).

Схема автомата отслеживает напряжение в сети автомобиля, и если оно превысит 13,2 В, то через примерно 1 секунду активирует два реле. Первое реле служит для питания габаритных огней и приборной панели, второе служит для дневных ходовых огней или ближний свет фар. После выключения двигателя освещение отключается.

Принципиальная схема приведена ниже. Компаратора DD1.1 (LM393) сравнивает опорное напряжение, поступающее от стабилитрона на 5,6 В (VD2) с напряжением поступающим с делителя напряжения на резисторах R1, R2, R3. Потенциометр R3 используется для точной настройки, чтобы автомат реагировал на входное напряжение в диапазоне 13,2…13,3.

Резистор R5 между выходом компаратора и неинвертирующим входом вносит положительно обратную связь, обеспечивая работу компаратора с гистерезисом. Чтобы состояние компаратора снова изменилось, необходимо чтобы напряжение снизилось ниже 10,6 В.

Таким образом, нет никакого опасения, что в результате какой-либо большой нагрузки на бортовую сеть автомобиля свет фар отключиться. Это произойдет только после выключения зажигания, или, например, в момент попытки запуска двигателя стартером.

Цепь из элементов R6, C3 отвечает за задержку включения фар после запуска двигателя. Для указанных значений задержка составляет примерно 1 секунду. Для реализации этой задержки предназначен второй компаратор DD1.2. Он сравнивает напряжение на конденсаторе C3 с опорным напряжением, полученным со стабилитрона VD2.

К выходу компаратора DD1.2 подключен транзистор, который управляет выходным реле. К катушкам реле, параллельно в обратном направлении, подключены диоды VD3 и VD4, защищающие транзистор от всплесков напряжения в момент выключения реле. Диод VD1 защищает от ошибки подключения питания (переплюсовки). Нагрузочная способность схемы зависит от примененных реле.

Для настройки устройства необходим регулируемый блок питания или источник напряжения 13,2 В. Переведите потенциометр R3 в крайнее левое положение. Затем падаем питание 13,2 В. Постепенно вращаем потенциометр R3 право до тех пор, пока не услышим включение реле. Затем уменьшаем напряжение и при этом реле должно отключиться. Снова повышаем напряжение для проверки. Правильно отрегулированная схема должна включаться при напряжении 13,2…13,4 В.

Работа данной схемы проверена в Proteus:

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Файл проекта в Proteus (12,6 KiB, скачано: 1 173)

Провода от реле должны иметь минимум 1 мм² сечения. Стоит дополнительно установить на корпус выключатель питания, чтобы в некоторых случаях иметь возможность отключения автомата.

Небольшим недостатком данной схемы является тот факт, что фары ближнего света будут находиться во включенном состоянии и при переключении дальнего света. Такая работа лампы не рекомендуется и значительно уменьшает ее срок службы. Отсюда рекомендация —  во время длительных ночных  поездок рекомендуется отключить автомат выключателем на корпусе.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Автоэлектроника Tags LM393

Отправить сообщение об ошибке.

Схема автоматического выключателя света в ванной комнате и работа

Всякий раз, когда мы заходим в туалет, мы включаем свет и выключаем его, когда выходим. Но иногда мы забываем выключить свет и другие приборы, выходя из уборной. Из-за этих глупых ошибок мы тратим много электроэнергии каждый день, а также это сокращает срок службы лампочки. Поэтому мы должны сделать устройство, которое может автоматически включать и выключать свет в ванной. Мы предлагаем вам решение этой проблемы, создав схему, которая может автоматически включать свет всякий раз, когда кто-то входит в туалет, и выключать свет, когда кто-то выходит из туалета. Преимущества этой схемы в том, что человеку не нужно беспокоиться о тратах электроэнергии. Также человеку не нужно беспокоиться о счетах за электроэнергию, так как это определенно снизит энергопотребление. По этой причине мы собираемся разработать простой автоматический выключатель света для ванной комнаты или других смежных помещений, где это необходимо.

• По теме: Автоматический дверной звонок с обнаружением объектов Arduino

Содержание

Необходимые компоненты

• LM741 ИС операционного усилителя
• CD4017 Счетчик декад IC
• BC558 PNP транзистор
• Геркон с магнитом
• Лампочка
• Релейный модуль 5 В
• Два резистора по 10 кОм
• Резистор 100 Ом
• Резистор 820 Ом
• Соединительные провода

Схема автоматического выключателя освещения ванной комнаты

Принципиальная схема этого устройства состоит из двух основных компонентов: операционного усилителя на ИС LM741 и ИС счетчика декад CD4017. Один конец геркона подключен к источнику питания +5 В, а другой — к базе PNP-транзистора BC558. Коллектор подключен к +5 вольтам, а эмиттер подключен к неинвертирующему входу операционного усилителя. Выходной контакт LM741 подключен к тактовому контакту CD4017. Контакт 2 — это выходной контакт CD4017, который подключен к входному контакту реле. Контакт 4 CD4017 подключен к контакту RESET CD4017.

• Сообщение по теме: Система автоматизации умного дома — схема и исходный код

Прежде чем продолжить проект, я дам вам знать о компонентах, которые мы собираемся использовать в проекте схемы автоматического выключателя света.

Геркон с магнитом

Геркон — это электромагнитный переключатель, который используется для управления потоком тока в цепи. В этом проекте геркон используется для обнаружения открытия и закрытия ворот. Он содержит небольшой магниточувствительный переключатель, на который воздействует небольшая магнитная сила, которая либо включает, либо выключает переключатель. Герконовый переключатель состоит из двух или более железных язычков. Переключатель заключен в небольшую стеклянную трубчатую оболочку. Язычки намагничиваются и перемещаются вместе или раздельно всякий раз, когда магнитное поле движется к переключателю..

Герконы бывают двух типов: нормально разомкнутые и нормально замкнутые. В нормально замкнутом выключателе изначально не соприкасаются друг с другом, а при соприкосновении с магнитом он притягивает один язычок к другому и замыкает цепь. Работа нормально замкнутой цепи противоположна ей. Первоначально два язычка соединены друг с другом, и когда магнит соприкасается с язычками, два язычка отделяются друг от друга. Этот геркон будет установлен в воротах для обнаружения открытия и закрытия переключателя.

ИС операционного усилителя LM741

LM741 — это ИС операционного усилителя, представляющая собой электронный усилитель напряжения с высоким коэффициентом усиления со связью по постоянному току. Он имеет только один операционный усилитель, который используется для сравнения двух сигналов: инвертирующего и неинвертирующего сигналов. В основном операционные усилители имеют более высокий коэффициент усиления по постоянному току, поэтому их можно использовать в качестве усилителей напряжения и для выполнения математических операций в различных схемах.

• Связанная запись: Цепь автоматического светодиодного аварийного освещения

Распиновка LM741:

Этот ИС операционного усилителя используется в качестве ИС компаратора в математических схемах. Если напряжение на неинвертирующем входе (+) выше, чем на инвертирующем входе (-), то на выходе операционного усилителя ВЫСОКИЙ уровень. Если напряжение на неинвертирующем входе (+) ниже, чем на инвертирующем входе (-), то на выходе операционного усилителя НИЗКИЙ уровень.

Микросхема LM741 имеет различные применения в электрических цепях, таких как компаратор, усилитель постоянного тока, интегратор, дифференциатор, суммирующие усилители, мультивибратор, активные фильтры и общие приложения обратной связи.

• Сообщение по теме: Автоматическая ночная лампа с использованием Arduino

CD4017 ИС счетчика декад

CD4017 представляет собой ИС счетчика декад на КМОП. CD4017 используется для подсчета малых диапазонов. Эта ИС умеет считать от нуля до десяти (декадный счет). Напряжение питания этой ИС составляет от 3 до 15 вольт, а также она совместима с транзисторной логикой (TTL). Тактовая частота CD4017 составляет 5 МГц,

Похожие сообщения:

• Типы цифровых синхронных счетчиков
• Типы цифровых асинхронных счетчиков (счетчиков пульсаций)

Эта ИС в основном используется в приложениях для подсчета и включает 10 выходов последовательно в заданное время и сбрасывает счетчик при необходимости. Он указывает состояние счетной булавки с помощью переносной булавки. Эта ИС содержит 10 выходных контактов в диапазоне от Q0 до Q9. Микросхема CD4017 работает от 3 вольт до 15 вольт, но обычно она питается от 5 вольт на выводе VDD и заземлении на выводе заземления микросхемы. IC увеличивает счетчик с 0 до 9(от Q0 до Q9) каждый раз в последовательности он воспринимает высокий импульс от тактового контакта.

Похожие сообщения:

• Счетчик колец и счетчик Джонсона – Строительство и эксплуатация
• Счетчик и типы электронных счетчиков

Эта последовательность может быть прервана контактами RESET и Clock Enable. По умолчанию оба контакта заземлены, но если мы установим ВЫСОКИЙ уровень на выводе СБРОСА, то счет снова начнется с нуля, например, если счет будет на выводе 5, и если в этот момент мы установим ВЫСОКИЙ уровень на выводе СБРОС, счетчик придет к выводу 0. Если мы установим вывод Clock Enable, то счет приостановится в этой точке, например, если мы установим HIGH для Clock Enable, когда счетчик был на выводе 5, тогда счетчик приостанавливается и останавливается на выводе 5.

• Связанная публикация: Автоматическая система полива и орошения растений — схема, код и отчет о проекте

Распиновка CD4017 Счетчик :

Эта микросхема CD4017 имеет множество применений в удаленных измерениях, автомобильной и медицинской электронике. Это в основном используется в качестве счетчика в двоичном счетчике или двоичном декодере. Эта ИС также используется в светодиодных матрицах, светодиодных чейзерах и других светодиодных проектах.

• По теме: Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

BC558 PNP-транзистор

BC558 представляет собой PNP-транзистор, в котором коллектор и эмиттер смещены в прямом направлении. Когда базовый штифт удерживается на земле и будет разомкнут (с обратным смещением) при подаче сигнала на базовый штырь. Вот чем NPN-транзистор отличается от PNP-транзистора. Он используется в приложениях коммутации и усилителя.

Коэффициент усиления этого PNP-транзистора находится в диапазоне от 110 до 800. Пиковый ток, который может протекать через контакт коллектора, составляет 200 мА, что в сочетании с высоким коэффициентом усиления делает его идеальным выбором для приложений усиления звука. Он также используется в качестве дополнения к транзисторам от BC546 до BC550. Для работы терминала в соответствующей области его характеристических кривых требуется фиксированное постоянное напряжение. Транзистор позволяет пропускать ток 100 мА через эмиттер и коллектор в полностью смещенном состоянии. Следовательно, область называется областью насыщения. Типичное напряжение, допустимое между коллектором-эмиттером или базой-эмиттером, может находиться в диапазоне от 200 мВ до 9 Ом.00мВ. Когда база тока транзистора BC558 удаляется, транзистор полностью закрывается, и мы называем это транзистором в области отсечки.

• По теме: Полностью автоматический контроллер уровня воды с использованием SRF04

Работа Автоматическая Цепь выключателя освещения ванной комнаты

Правильно подключите цепь, как показано на принципиальной схеме. Геркон закреплен, а на стене закреплен магнит для изменения состояния геркона. Это означает, что геркон всегда остается в замкнутом состоянии, когда дверь закрыта, и остается в открытом состоянии, когда дверь открыта. Итак, сначала вы откроете дверь, а затем закроете ее. При этом состояние геркона изменится два раза, один раз при открытии и второй раз при закрытии двери. Открытие двери приводит к переводу операционного усилителя в ВЫСОКОЕ состояние, а затем закрытие двери переводит операционный усилитель в НИЗКОЕ состояние. Это изменит состояние счетчика на контакт 2, который дополнительно подключен к выходу реле, и, следовательно, загорятся индикаторы.

После завершения работы в туалете вы откроете дверь, а затем закроете ее. Это также изменит поток операционного усилителя с ВЫСОКОГО на НИЗКИЙ. Следовательно, он изменит состояние счетчика с контакта 2 на контакт 4. Контакт 4 подключен к кнопке сброса, которая переведет счетчик на контакт 0, что в результате выключит реле и, следовательно, лампочку. Это как работает автоматический выключатель света .

Таким образом можно сделать устройство наподобие автоматического выключателя света, которое может автоматически включать и выключать свет в ванной без вмешательства человека.

Связанные электронные проекты:

• Цепь сигнализации дождя – детектор снега, воды и дождя Проект
• Список идей проектов последнего года в области электроники
• Идеи проекта по разработке электроники для студентов инженерных специальностей
• Простые и базовые идеи мини-проекта по электронике для начинающих
• Дополнительные проекты в области электротехники и электроники
