Вентиляция в Русской бане

Вентиляция очень важна в любом из типов бань. Но далеко не все, к сожалению, это знают и понимают. Усталость в бане, головные боли, слабость, учащенное дыхание, нехватка воздуха- все это признаки недостатка кислорода в парной. В таких банях человек не оздоравливается, а наоборот, его здоровью наносится вред.
Считается, что в сауне за 1 час воздух должен полностью обновиться 6- 8 раз. В Русских банях вентиляцию парной нужно производить через окно перед каждым заходом. Но на практике, обычно, вентиляцией в бане во время процедур, к сожалению, вообще не пользуются или пользуются ей только для просушки бани. Чаще всего за вентиляцию принимают небольшое отверстие в стене парной под потолком или в потолке, последнее в большинстве случаев вообще недопустимо, которое на всем протяжении банных процедур перекрыто затычкой или задвижкой. Такое отверстие, если оно грамотно сделано, поможет просушить парную, но без организации притока воздуха в вентилируемое помещение, что чаще всего и бывает, оно, как элемент вентиляции, практически бесполезно. Очень многие любители бани считают, что кратковременное открытие двери в парную, перед очередным заходом, это и есть вентиляция. Так же многие считают, что щель под дверью в парную это тоже вентиляция. Но такие способы вентиляции не эффективны, а часто практически бесполезны.
В этой статье я расскажу об устройстве правильной вентиляции в разных типах парных. Нужно очень хорошо понимать, что системы и принципы вентиляции в разных типах бань абсолютно различны! И это очень и очень важно! Прежде чем делать вентиляцию нужно понимать к какому типу бань относится Ваша баня. Чем отличаются между собой разные виды бань можно почитать в моей статье про Русские бани
Ниже я приведу примеры наиболее частых ошибок при вентиляции парных, а затем рассмотрю устройство и принципы вентиляции в различных парных- парной Русской бани, сауны, суховоздушной парной. А так же расскажу о вентиляции типа Басту, которую последнее время часто применяют в банях.

Частые ошибки при вентилировании парных

1. Полное отсутствие системы вентиляции. Роль «вентиляции» выполняет ненадолго открытая дверь в парную или щель под дверью.
2. Отверстие в стене под потолком (или в потолке) без приточного вентиляционного отверстия
3. Не использование существующей системы вентиляции во время банных процедур (выключенная вентиляция)
4. Уверенность, что сложная система вентиляции с применением коробов и электрических вентиляторов будет эффективна.
5. Стремление максимально «загерметизировать» парную, чтобы не выпустить «жар».

Вентиляция парной в Русской бане

Классическая и хорошо зарекомендовавшая себя система вентиляции в Русской бане по- белому это обыкновенное проветривание обыкновенным окном. Также необходимо, чтобы окно так же имелось в смежном помещении, обычно моечной. Для многих дико, что в парной я рекомендую окно. И тем более рекомендую его открывать на 2- 5 минут перед каждым заходом. А как же сохранение «жара»? Спокойно. Правильная парная и правильная печь для Русской бани обеспечат очень быстрое восстановление кондиций после проветривания.
Окна я рекомендую деревянные с однокамерным или двухкамерным стеклопакетом. Но можно ставить и пластиковые.  Хотя пластиковое окно в парной, на мой взгляд, не гармонично. Окна обычно делают открывающимися внутрь.
Существуют разные мнения относительно размера окна в парной и его расположения. Одно точно- окно обязательно должно присутствовать в парной Русской бани! Я рекомендую для средних парных (12- 20 кубов) окно размером 500х500мм. Верх окна должен располагаться на расстоянии 40- 50см (или ниже) от чистового потолка в парилке. Почему я даю размеры не от пола, а от потолка? Дело в том, что в парных есть так называемый «карман» для пара. Так как пар всегда стремиться к потолку, то этот карман будет около потолка. Принято считать, что толщина относительно стабильного слоя пара под потолком примерно 40- 50см. Окно будет оказывать влияние на это паровой «пирог», поэтому оно и располагается ниже условной границы этого «пирога». Так же верхушка входной двери должна располагаться ниже пирога пара, то есть так же на 40- 50см ниже уровня потолка. В кондиционных парных, где нет как такового парового пирога, высота расположения окна не так критична. Есть мнение, что окно (или еще одно, второе окно) можно расположить под полками. Я бывал в таких парных и особой пользы от этого окна не увидел. В парных с высокими потолками (от 2,5м) «карман» для пара может быть толще и окно нужно располагать на большем, чем 40- 50см расстоянии от потолка. Расположение окна по ширине стены делается исходя из личных предпочтений и удобства пользования парной.
Окно предпочтительно располагать на противоположной стене от входной двери в парилку. Не рекомендуется располагать окно прямо под стрехой (свесом) крыши. Так как из окна парилки Русской бани, при открывании, обильно валит пар. Он будет устремляться вверх, под стреху, и конденсироваться на поверхностях. В том числе он может попадать и на чердак. Что может плохо сказаться на деревянных конструкциях и утеплителе.
Самый лучший способ проветривания парной Русской бани это, так называемое, залповое проветривание. Оно возможно если в смежном с парилкой помещении (обычно моечная) тоже есть окно. Именно поэтому в начале этого раздела я упомянул о том, что окно в смежном с парной помещении должно обязательно быть. Причем делать его нужно немного выше, чем окно в парной, его размеры, я рекомендую, так же как и в парной 500х500мм. В идеале окно в парной и моечной должны располагаться друг напротив друга. Возможен вариант расположения буквой «Г». Но недопустим вариант расположения буквой «П». Такой вариант препятствует активному хождению воздуха при залповом проветривании.

Залповое проветривание организуется следующим образом. Открываются окно в парной, дверь парная- моечная, окно в моечной. Дверь из моечной в смежное с ней помещение, обычно комната отдыха, обязательно закрыта. Таким образом, парная проветривается 2- 5 минут. Летом можно дольше. Я понимаю, что парная проветрилась тогда, когда из окон перестает идти пар. При этом в парную поступит достаточное количество свежего воздуха для одного захода, а лишний, отработанный пар выйдет наружу. Если, к сожалению, по каким- то причинам в бане нет окна в смежном с парной помещении и залповое проветривание невозможно, то можно обойтись только окном в парной. Тогда дверь парная- моечная должна быть закрыта и время проветривания лучше увеличить.
Многие, особенно на завершающих стадиях банного процесса, любят париться с открытым или приоткрытым окном. Попробуйте. В таком парении есть изюминка и много приятных моментов. Только помните о том, что не стоит во время парения высовывать голову в окно, особенно зимой. Это с большой вероятностью приведет как минимум к ангине.
Вентиляция парных Русских бань, в которых стоят печи, постоянно генерирующие пар, такие как Скоропарка, Аква, Керама должна быть постоянной и осуществляться так, как рекомендуют производители данных печей.

Вентиляция в сауне

Не буду вдаваться здесь в подробности что такое классическая сауна, почему классическая сауна претерпела значительные изменения за последние десятки лет (особенно в нашей стране). Об этом я подробно писал в своей статье «Вся правда о Русской бане» Здесь я расскажу о вентиляции современной правильной сауны. Там, где температура не превышает +90С, а влажность стремиться к нулю.
Окно в парных современных правильных саун не делают. Так как нужно удерживать достаточно высокую температуру внутри парной и при этом свести влажность к минимуму. Но сауна будет правильной и полезной для здоровья только в том случае, если воздух в ее парной меняется полностью 6- 8 раз в час. Причем желательно, чтобы воздух был свежим (уличным). Чтобы добиться этого делается специальная система вентиляции. Нужно помнить, что для организации движения воздуха- вентилировании, нужен приток и отток. Это закон! Если будет только приток, но не будет оттока воздуха, такая вентиляция эффективно функционировать не будет. Аналогично если будет отток, но не будет притока воздуха.

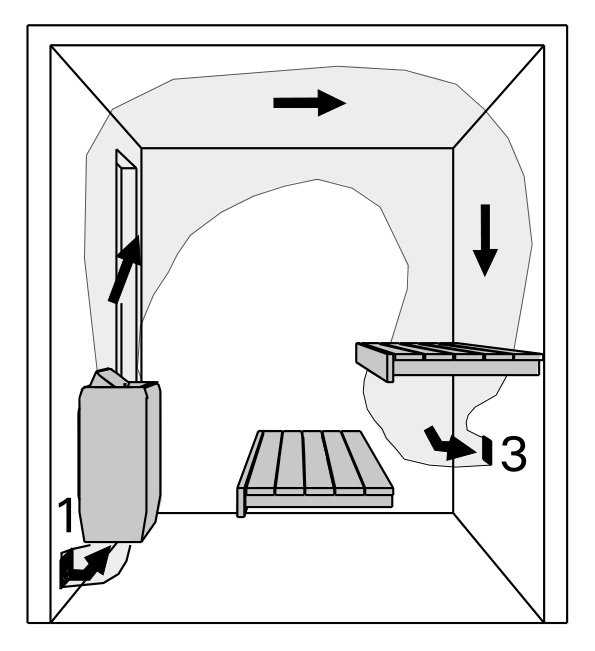

В районе печи, обычно за печью, а лучше под печью, делается приточное вентиляционное отверстие. В идеале воздух туда должен подаваться с улицы специальным коробом. В крайнем случае воздух должен подаваться из смежного помещения, но тогда такое помещение должно постоянно проветриваться, например, окном и не иметь посторонних запахов (шампуни и т.д.). В это помещение постоянно должен поступать свежий воздух. Чаще всего это происходит за счет засасывания его из смежных помещений. В следствии чего могут наблюдаться сквозняки по полу. Именно поэтому я и рекомендую подводить воздух отдельным коробом с улицы. В саунах роль притока часто играет щель под дверью. Это допустимо, хотя и не так эффективно. Разогретая печь играет роль теплового насоса. Она засасывает более холодный, чем в парной, воздух из подведенного к ней короба или из щели под дверью. Этот воздух проходит вдоль раскаленных стенок печи и быстро нагревается. Уже нагретым он поступает в парную. Но в этом случае создастся избыточное давление в парной, поэтому если есть приток, то всегда есть отток. Иначе вентиляция не будет работать, воздух не будет двигаться и замещаться с приемлемой скоростью.
Роль оттока в сауне играет отверстие в стене около самого потолка в противоположном от печи углу парной. Отток чаще всего организуется на улицу. Площадь сечение приточного и отточного отверстия должны быть примерно равны. Допускается, что сечение приточного отверстия чуть больше, чем отточного. Есть вариант, когда отточное отверстие закрыто вентиляционным коробом, который спускается вниз и заканчивается на расстоянии примерно 30см от пола. То есть воздух в отточное отверстие берется у пола, поступает по коробу вверх и выкидывается в отточное отверстие в стене под потолком. Но этот вариант не получил широкого применения, хотя, при правильной организации, такой способ вентиляции сауны более эффективен.
Отточное отверстие закрывается декоративной деревянной решеткой или деревянным «грибком». Площадь сечения этого отверстия должна регулироваться. Очень важный момент состоит в том, что данная вентиляция в сауне должна работать постоянно! Ее нельзя перекрывать во время процедур. Иначе теряется весь смысл. Скорость воздухообмена регулируется перекрыванием площади отточного отверстия (вворачиванием «грибка» или перекрыванием решетки). Нужно добиться того, чтобы температура в сауне не падала, но при этом воздух в парной постоянно заменялся. Причем не наблюдался эффект засасывания холодного воздуха через отточное отверстие. Вся вышеописанная система вентиляции сауны происходит «самотеком» без применения электрических вентиляторов.

Вентиляция суховоздушных парных

Что такое суховоздушная парная и чем она отличается от Русской бани или сауны можно прочитать в моей статье «Вся правда о Русской бане» В суховоздушной парной можно поставить окно, но скорее всего оно будет там неуместно, так как температуры в таких банях обычно держат на уровне +80- +120С и парную стремятся максимально герметизировать. Окно может помешать нагонять такие температуры. Делать вентиляцию как в сауне тоже не стоит, так как в таких банях принято поддавать воду на камни и извлекать пар, который будет быстро уходить в отточное отверстие под потолком. Конечно, его можно перекрыть, но мы помним, что в любой бане необходима вентиляция, поэтому я рекомендую для таких типов бань организовывать вентиляцию типа Басту. Тем более, что данный тип вентиляции можно с успехом применять и в Русских банях, и в саунах.

Вентиляция Басту

Сейчас данный тип вентиляции стал очень популярен. И это понятно. Басту универсальная и очень эффективная система вентиляции. Многие боятся ее из- за того, что считают, что разобраться как она устроена и тем более организовать ее у себя в бане очень и очень сложно. На самом деле это не так и я постараюсь объяснить, как работает вентиляция типа Басту и как ее можно с успехом применять в бане.
Басту это не совсем тип вентиляции. Басту это название конвекционной Шведской бани. Движение воздуха в ней натолкнуло на мысль, что такой же принцип- принцип перевернутого стакана, можно применить для вентиляции современных бань. Поэтому словом Басту сейчас часто обозначают и разновидность системы вентиляции тоже.
Сначала я расскажу, как организовать систему вентиляции Басту в бане, а потом расскажу, как она работает. В Басту, как и в любой другой вентиляции, есть приток и отток. Работает правило «откуда взял туда и отдай». То есть, если приток берется с улицы, то и выхлоп (отток) должен быть на улицу. Это очень важное правило. Как я писал выше, если приток берется из смежного помещения, а отдается на улицу, то такая вентиляция либо будет работать не эффективно (из- за недостатка воздуха для притока если смежные помещения относительно герметичны), либо приток будет сосать воздух из всех щелей и в смежных помещениях будет неприятный сквознячок по полу. В бане он особенно заметен и некомфортен. Так что приток для вентиляции Басту ведут вентиляционным коробом с улицы и подводят под печь или, в крайнем случае, выводят совсем рядом с печью в парной. Как это можно реализовать на практике описано в моей статье «Переделка бани под ключ в баню по уму». Приток очень рекомендую сделать перекрываемым на 100%. Для этого можно использовать задвижки или сделать это как- то иначе. Отток делается обязательно вентиляционным коробом. Короб берет свое начало в 30см от пола, поднимается вверх и выходит на улицу в отверстие в стене у самого потолка. Короб должен иметь возможность 100% перекрывания задвижкой и находится в противоположном от печи углу (по максимальному расстоянию). Короба лучше делать из нержавеющей стали. В Русской бани можно применять пластиковые короба. В сауне и суховоздушной парной пластиковые короба могут начать плавится. Многие допускают ошибку и делают вентиляционное отверстие еще и в верхней части отточного короба. Получается дополнительное сквозное отверстие на улицу. Этого делать не надо. А если оно имеет место быть, то должно быть герметично закрыто. Никаких электрических вентиляторов в системе не используется. Включение и выключение вентиляции типа Басту происходит открытием или закрытием (перекрыванием) задвижек на коробах.

Принцип работы вентиляции типа Басту следующий. Горячая печь является тепловым насосом, которая активно засасывает воздух из приточного короба. Этот холодный воздух проходит через печь, «облизывая» ее поверхности и моментально нагревается. Затем он устремляется вверх под потолок. Так как в парную зашла порция воздуха, то для уравновешивания давления такая же порция воздуха должна из парной выйти. Ее выталкивает через отточный короб. Причем выталкивается именно околопольный воздух. А около пола в бане обычно скапливается «отработанный» воздух, часто с неприятными запахами и испарениями от высыхающих капель пота на полу. А в зоне дыхания остается свежий подогретый уличный воздух. Такой круговорот происходит постоянно пока печь горячая (с остыванием печи эффективность вентиляции Басту падает) и короба не перекрыты. Так как теплый воздух мы постоянно опускаем вниз, полы в парной нагреваются быстрее, парная нагревается более равномерно.  Часто парные организуются в цоколе жилого дома и в этом случае вопрос вентиляции стоит очень остро. Вентиляция Басту поможет и здесь.
При определенной конструкции банной печи через вентиляцию типа Басту можно эффективно вентилировать комнату отдыха. Более того, можно организовать некий «климат- контроль» там. Нехитрыми манипуляциями можно добиться того, что температура в комнате отдыха будет всегда относительно постоянная и равна заданной. При этом помещение комнаты отдыха будет постоянно вентилироваться и будет постоянно наполнено свежим, подогретым уличным воздухом. В такой комнате отдыха всегда легко дышится, не скапливаются неприятные запахи, полы хорошо прогреваются, стекла в окнах не запотевают.
Теперь давайте разберемся как можно и нужно использовать вентиляцию типа Басту в банях разного типа. В Русской бане Басту не обязательна, вполне хватает окна и залпового проветривания. Но тем не менее и в Русской бане Басту найдется применение. Некоторые включают Басту во время прогрева парной. Плюс в том, что на момент готовности парной в ней хорошо прогреты поверхности, включая пол и помещение наполнено свежим воздухом. Минус в том, что по моим наблюдениям процесс прогрева парной происходит дольше. Лично я не включаю Басту во время прогрева парной. Я использую эту систему на финальной стадии банных процедур. Мне нравится на последнем заходе уже без веника, открывать Басту и лежать в парной наслаждаясь постоянно поступающим свежем воздухом. Лежать в таких пляжных режимах, обильно потея, очень приятно и комфортно.  Я не рекомендую включать Басту во время парения и в перерывах между заходами. Включенная Басту очень быстро и некомфортно опускает пар при поддачах, быстро перегревает и пересушивает парную Русской бани. Помните, что Басту это конвекция, а конвекция- враг Русской бани. Но при просушке Русской бани после всех процедур включенная Басту существенно помогает избавится от сырости и влаги. Если в парной Русской бани нет окна и нет возможности его сделать, то Басту- выход из положения. В перерывах между заходами нужно включать эту систему, а при парении выключать. Но, как я писал раньше, парная будет перегреваться и пересушиваться. А это плохо.
Вентиляция Басту в правильной сауне очень предпочтительна и должна быть включена постоянно на время всех заходов и между ними. Она с легкостью обеспечит ту самую смену воздуха в парной 6- 8 раз за час. При этом отпадает необходимость в тонком регулировании отточного отверстия и риск засасывания холодного воздуха через отточное отверстие значительно снижается.
Басту в суховоздушных парных с легкостью решит проблему вентиляции и отсутствие окна. Ее нужно включать между заходами и выключать во время парения. Если оставить ее включенной во время парения, то пар при поддачах будет быстро опускаться и это может привести к дискомфортным ощущениям вплоть до ожога.
Теперь я отвечу на некоторые часто задаваемые вопросы по вентиляции, которые не вошли в эту статью.

Можно ли забирать для приточной вентиляции воздух из подпольного пространства бани?

Очень не рекомендую! В подпольном пространстве всегда присутствуют не всегда приятные запахи. В зимний период обычно продухи подпольного пространства закрываются. То есть приток воздуха в подпольное пространство перекрывается, соответственно воздуху для притока взяться неоткуда. Исключение- это строение, стоящее на сваях или столбчатом фундаменте. Но нужно помнить, что данные типы фундаментов, из- за последующих проблем с устройством пола, крайне нежелательны для Русской бани.
У меня в качестве вытяжки сделано отверстие в потолке, которое выходит на чердак.

Очень большая ошибка! При просушке или проветривании парной в это отверстие выходит очень влажный и теплый воздух, а в случае с Русскими банями, большое количество пара. Вся эта влажность попадает на чердак. Летом это все конденсирует в виде влаги на деревянных поверхностях чердака. Зимой все это превращается на чердаке в иней или, чего хуже, даже в сосульки.

В парной окон нет. Мы вентилируем парную просто открыванием двери на несколько минут.

Данный способ мало эффективен. Особенно тогда, когда в смежном помещении так же отсутствуют окна. Более того пар и влажность из парной, при таком способе проветривания, попадает в смежное помещение и конденсируется там в виде влаги. Оба помещения не проветриваются, а, скорее, наполняются отработанным в парной воздухом, а еще хуже паром. Если в смежном с парной помещении есть окно, то его необходимо открыть настежь. Часто при этом несколько раз быстро открывают и закрывают дверь в парную «прокачивая» воздух. Парная действительно вентилируется, но не так качественно, как при наличии правильной вентиляции. При таком способе в парной могут образоваться «застойные зоны» в которых не происходит воздухообмен.
У меня в парной нет окна, но есть дырка в стене диаметром примерно 100мм. Я ее открываю между заходами и это и есть моя вентиляция.

Попробуйте подсчитать какой объем воздуха может «прокачаться» в такое маленькое отверстие за разумное время. И оцените полученные результаты сравнивая их с объемом парной. Полноценной вентиляцией такой способ назвать никак нельзя.  Такое отверстие поможет при сушке парной после процедур, но не для качественной вентиляции.
Для качественной вентиляции парной хочу поставить вентиляционные короба с электродвигателями, которые будут высасывать воздух.

Если возможно сделать вентиляцию без электродвигателей, то ее нужно делать. Расчет принудительной вентиляции и подбор мощности двигателей для банной вентиляции сложен и этим должны заниматься профессионалы. Наличия электродвигателя совсем не говорит о том, что вентиляция будет работать лучше. Опираясь на опыт скажу, что скорее наоборот.

Вентиляция в бане

Содержание

• Наиболее распространенные способы вентиляции в русской бане
• Выбираем схему для обустройства вентиляции в парилке русской бани
  • Система с боковыми окнами подвода — отвода воздушных потоков
  • Вентиляция с подводом – отводом воздуха через отверстия в полу
  • Системы вентиляции с вытяжкой воздуха через печку
  • Вентиляция без вентиляционных приборов
• Заключение

Важность нормальной вентиляции в сауне или русской бане переоценить сложно. Находясь в среде сухого водяного пара, при высокой температуре, человек может запросто угореть, если воздух, мягко говоря, станет непригоден для дыхания. В небольшом пространстве парилки правильная вентиляция в бане является залогом безопасности, независимо от того, как вы топите баньку, дровами или электроэнергией.

Наиболее распространенные способы вентиляции в русской бане

В большинстве случаев вентиляция в бане ничем не отличается от систем проветривания других помещений, но есть своя специфика правильного распределения приточных масс воздуха в помещении. Как и всегда в строительном деле, для русской бани конкретной конструкции существует своя наиболее удачная схема вентиляции парилки.

При желании можно отыскать множество разнообразных рекомендаций, все они по-своему хороши. Но при постройке и регулировке работы притока и отвода воздуха все же лучше всего пользоваться здравым смыслом и советами опытного специалиста, знающего на практике, как должна быть устроена вентиляция в бане.

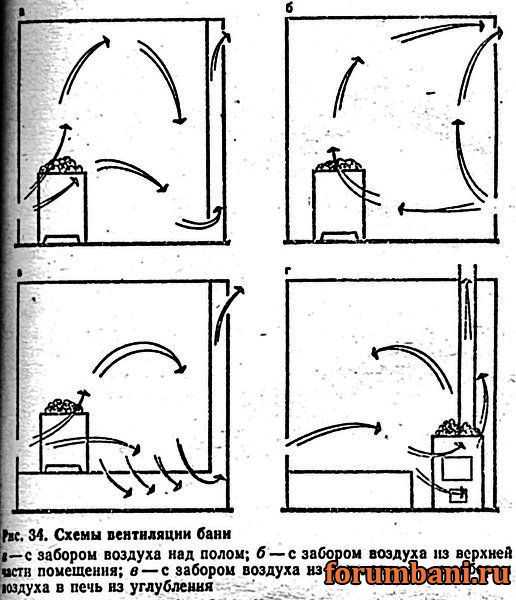

Существует три наиболее интересные и эффективные схемы вентиляции в парилке русской бани:

1. Схема с притоком свежего холодного воздуха через нижнее вентиляционное отверстие и отводом через потолочный канал или отверстие в верхней части стены с противоположной стороны;
2. Система вентиляциис подводом или отводом воздуха через вентиляционную решетку в полу парилки;
3. Схемы, использующие различные варианты подвода воздуха, но вытяжка паров и газов из помещения парилки осуществляется через печную трубу.

Важно! Все перечисленные схемы обустройства вентиляции в парилке русской бани рассчитаны на естественный приток – отток воздуха без использования электровентиляторов или других специальных устройств.

Выбираем схему для обустройства вентиляции в парилке русской бани

Если в вашем случае вентиляция в бане будет построена исключительно собственными силами, есть смысл предусмотреть на входном канале, через который подается свежий воздух в помещение парилки, монтажное место для будущей установки электровентилятора.

Предусмотреть место для устройства принудительного наддува воздуха в парилку целесообразно по нескольким причинам:

• Во-первых, эффективно работающая вентиляция в бане должна точно дозировать количество приходящего холода в теплое помещение парилки, при его избытке баня будет холодной, при недостатке есть риск угореть;
• Во-вторых, насколько будет эффективной работа вентиляции в бане в вашем случае, могут показать только практические испытания. Электровентилятор с регулируемыми оборотами вращения крыльчатки позволит подобрать необходимый режим работы так, чтобы в парилке не было нужды постоянно открывать-закрывать заслонку на выхлопном отверстии;
• В-третьих, погода и направление ветра не всегда благоприятны для стабильной работы печи в парилке русской бани. Иногда происходят кратковременные изменения направления тяги в печи, и в парилку могут попадать продукты горения, в том числе угарный газ. Повышенное давление воздуха в парилке, создаваемое наддувом вентилятора, позволит подстраховаться от подобных проблем.

Важно! Если отопление русской баньки организовано на теплоэлектронагревателе, о проблемах, описанных в последнем случае, можно не беспокоиться.

Система с боковыми окнами подвода — отвода воздушных потоков

Самой простой и удобной считается схема вентиляции, при которой воздух в парилку попадает через отверстие в нижней части стены парилки. Выброс воздушной массы чаще всего осуществляется через аналогичное окно на противоположной стене. Через потолок отвод стараются не делать, чтобы не терять раскаленный сухой пар, скапливающийся в припотолочной зоне.

Выходное отверстие для удобства чаще всего делают на уровне человеческого роста. В этом есть определенный резон. При сильном жаре в парилке человек имеет возможность подойти к вентиляции, открыть задвижку и отдохнуть от зноя.

Приточные окна чаще всего строят в двух вариантах – по схеме обдува печки входящим воздухом и с разделением потоков на горячий и холодный. В первом случае отверстие находится в непосредственной близости к задней стенке печки русской бани. Холодный воздух, попадающий в парилку с улицы, обтекает раскаленный корпус, нагревается и поднимается вверх, вытесняя остывшую часть атмосферы в сторону вытяжки. Центральная часть парилки и нижние скамейки бани благодаря такой вентиляции не перегреваются и остаются достаточно комфортной температуры. Верхние части парилки максимально обдуваются сухим паром, как и положено в русской бане.

Схема с разделением потоков обычно используется, если в парилке установлена очень мощная печка, что не редкость для русской бани на даче или в загородном доме. Такая вентиляция предусматривает разделение входящего воздуха на поток, нагреваемый на стенке печи, и обычный поток холодного воздуха.

На этапе разогрева холодное окно перекрывается, и вся масса входящего воздуха активно участвует в прогреве русской бани. После выхода парилки на рабочую температуру пара горячее окно прикрывается, и часть воздуха попадает в помещение через холодное окошко. По отзывам любителей банного отдыха, в таких условиях дышится намного легче.

Кроме того, поток воздуха, поступающего через холодное окно, хорошо сушит и проветривает пол баньки от воды и конденсата. Это же окно вентиляции используют для проветривания и ухода за помещением.

Важно! Подвод воздуха через нижнее боковое окно должен быть обязательно обустроен специальным подводящим воздуховодом, отбирающим воздух с улицы на высоте не менее, чем на 1,2-1,5м.Таким устройством исключается возможный забор продуктов горения с улицы.

Заднюю стенку печки для русской бани лучше выполнить с покрытием, хорошо проводящим тепло, но не окисляющимся в потоке влажного холодного воздуха. Кроме того, система вентиляции хорошо защищает часть стены баньки, находящейся в непосредственной близости к раскаленному корпусу печи.

Вентиляция с подводом – отводом воздуха через отверстия в полу

Воздух в помещение бани может подводиться и через отверстия вентиляции в полу. Как и в предыдущем варианте, приточные окна могут располагаться под печкой или в непосредственной близости к металлической поверхности. В этом случае вытяжные отверстия вентиляции устанавливаются, как и в предыдущей схеме, на одной из стен. Для подвода свежего воздуха оборудуется специальный короб, монтирующийся под полами бани. Заборное устройство такой вентиляции устанавливается на удалении не менее 2-х метров от воздухозаборника печи.

Если входные вентиляционные отверстия расположены за задней стенкой печи, выходные окна могут быть установлены в полу с максимальным удалением от входа. В этом случае воздух отбирается и выводится из помещения тоже по отдельному воздуховоду. Зачастую выводная труба такой вентиляции может комбинироваться с вытяжной трубой печи. Благодаря этому эффективность работы вытяжки после прогрева печи возрастает минимум на 30-40%.

Принципиальных преимуществ подобные схемы и устройства не дают, кроме одного, но очень существенного. Такая вентиляция эффективно сохраняет полы в бане, благодаря прогреву и дополнительному удалению влаги из пространства между полом и гидроизоляцией грунта.

Системы вентиляции с вытяжкой воздуха через печку

Подобные схемы предусматривают подвод воздуха в помещение бани обычным способом, через вентиляционное окно в стене или в полу. Выброс паров и газов из банного отделения осуществляется через топку печки или забором из помещения с помощью специального устройства.

Первый вариант — самый эффективный и производительный. Но рекомендовать его можно только для использования в комплекте с печами промышленного производства с герметичной камерой сгорания и хорошим качеством уплотнения топливного и зольного лючков. Иногда в подобных схемах используют принудительный наддув воздуха из помещения бани в вытяжную систему печи.

Вентиляция без вентиляционных приборов

Для очень небольшого по размеру парильного отделения бань специальные вентиляционные устройства могут вообще не использоваться. В таких банях приток свежего воздуха осуществляется так называемым залповым способом, или, проще говоря, – с помощью входной двери.

В такой бане парильное отделение небольших размеров, на 3-5 человек. Среднее время пребывания от 1 до 5мин. За короткое время открытия и закрытия дверей воздуха, попадающего через дверной проем, вполне достаточно для короткого пребывания в сухой и жаркой атмосфере парилки. Понятно, что температура воздуха в предбаннике должна быть не менее 25-28^оС и с хорошим качеством вентиляции.

Чаще всего таким способом обустраивают парильные комнаты в больших стационарных зданиях, оснащенных большим помывочным отделением.

Иногда дверь парильного отделения специально подрезают, чтобы образовалась щель в 1,5-2см,этого достаточно для поддержания нормальной атмосферы в небольшой, объемом в12-15м³, парилке.

Заключение

При настройке работы вентиляции в баньке считается, что приток нужного количества свежего воздуха будет обеспечен, если правильно рассчитать размеры входного и выходного сечения. На выходе вентиляционное окно должно превышать входное сечение по площади примерно в1,2-1,3 раза. Более сложной задачей считается обеспечение равномерного растекания холодного воздуха по нижней части объема помещения. В ряде случаев, при заведомо более мощной вентиляции, чем это необходимо для маленького помещения, появляются особо холодные участки парилки, так называемый пробой. Поэтому излишне высокая производительность вентиляции в парилке тоже не рекомендуется.

• Как выбрать чугунную печь для бани

• Проектирование системы отопления частного дома

• Каменная печь для бани и дома

• Чем замазать печь, чтобы не трескалась

Вентиляция парилки в русской бане своими руками

Главная » Вентиляция » Нежилые помещения

Содержание

1. Правильная вентиляция в русской парилке
2. Как правильно обустроить вентиляцию в русской парилке
3. Эффективные способы проветривания парной бани

Правильная вентиляция в русской парилке

Как сделать вентиляцию парилка (парилка) в русской бане

Ни для кого не секрет, как правильно подобранная вентиляция продлевает срок службы и предотвращает гниение русской деревянной бани. Циркуляция воздуха в парилке осуществляется потоками горячего и холодного воздуха. Вентиляция парилки бани происходит в трех основных режимах: проветривание, выжидание и активная работа.

Как правильно обустроить вентиляцию в русской парилке

Для печи в парилке обязательно нужен доступ прохладного свежего воздуха, который поступает из подъезда.

Поэтому баню имеет смысл изначально строить так, чтобы дверь была ближе к печке. Плюс в двери должно быть вентиляционное отверстие или просто сделать небольшие зазоры.

Вытяжной воздух из парилки удаляется через специальное вентиляционное отверстие, выполненное на стене напротив двери на уровне небольшого отступа от потолка. Диаметр вентиляционного отверстия может быть около 10 см. В таких условиях вентиляция парилки будет на должном уровне, как при ее активной работе, так и в дежурном режиме.

По завершении банных процедур система вентиляции русской бани переходит в режим проветривания, для чего почти на сутки открыта входная дверь, дымоход, печь и форточки во всех остальных помещениях остаются открытыми.

Эффективные способы проветривания парной бани

Существует множество способов, которыми действительно работает вентиляция в бане, благодаря форточкам, дверям, форточкам и другому оборудованию. Хочется отметить, что в парилке воздух должен распределяться по слоям: горячие слои должны смешиваться с прохладными. Из-за недостатка кислорода гости бани могут чувствовать себя некомфортно. Поэтому вентиляционный вход в русской парилке не должен располагаться в ее нижней зоне.

Проемы для дверей и форточки, а также выход воздуха в парилку должен делать специалист, так как все это должно быть выполнено максимально качественно. Для подачи свежего воздуха в достаточном количестве необходимо сделать отверстие в полуметре от пола ближе к печи для отвода воздуха и необходимой тяги.

Необходимо обеспечить необходимую вытяжку воздуха из подполья, особенно если топка печи расположена в предбаннике. Если такие работы по вентиляции русской бани проводят специалисты, ваш пол будет не только быстро нагреваться, но и быстро просыхать. Если в бане есть чердак, то его необходимо проветривать. Правда, зимой чердак рекомендуется плотно закрывать, чтобы в него не попадал снег.

Вентиляция парилки: схема вентиляции парилки

Баня на участке — крайне полезная постройка: посидеть с друзьями и оздоровить организм. Но для максимального эффекта нужна хорошая вентиляция в парилке.

Если этот момент упустить при строительстве, может пострадать самочувствие посетителей бани и целостность здания.

Попробуем разобраться в принципах функционирования вентиляции, а также в том, как правильно обустроить приточно-вытяжную вентиляцию в сауне.

Содержание статьи:

• Особенности функционирования естественной вентиляции
• Выбор наиболее подходящей схемы
• Как сделать форточки для вентиляции?
• Необходимость приточной вентиляции
• Несколько слов о вентиляции сауны
• Выводы и полезное видео по теме

Особенности функционирования естественной вентиляции

Вентиляция любого жилого помещения должна быть организована правильно, и в отношении к бане это еще важнее. Это помещение отличается повышенной влажностью и резкими перепадами температуры. Если воздухообмен не сбалансирован, то построенной из натурального дерева сауне уже через пару лет потребуется серьезный ремонт.

Кроме того, без вентиляции в парилке будет крайне неприятный и даже вредный микроклимат: тяжелый воздух, плесень, неприятные запахи и т. д. Лучшей для русской бани является естественная вентиляция, организация которой не требует больших расходы или сложные строительные навыки.

Фотогалерея

Фото

В парилке русской бани при проведении процедур повышенная влажность сочетается с высокой температурой, поэтому обязательно требуется эффективная вентиляция

Для обеспечения притока воздуха в нижней части помещения возле топки устраивают приточное отверстие. Обеспечивает людей свежим воздухом и топку кислородом

Вытяжное отверстие устроено в верхней части стены, напротив той, в которой устроено входное отверстие. Это проверенная веками безотказная схема.

Если баня строится с двускатной крышей, то лучше устраивать вытяжку для вентиляции в потолке и выводить отработанный воздух через чердак на улицу

Помимо системы вентиляции с приточно-вытяжными отверстиями, парилка оборудуется малым окном, через которое осуществляется залповое проветривание, открывая его и открывая двери настежь

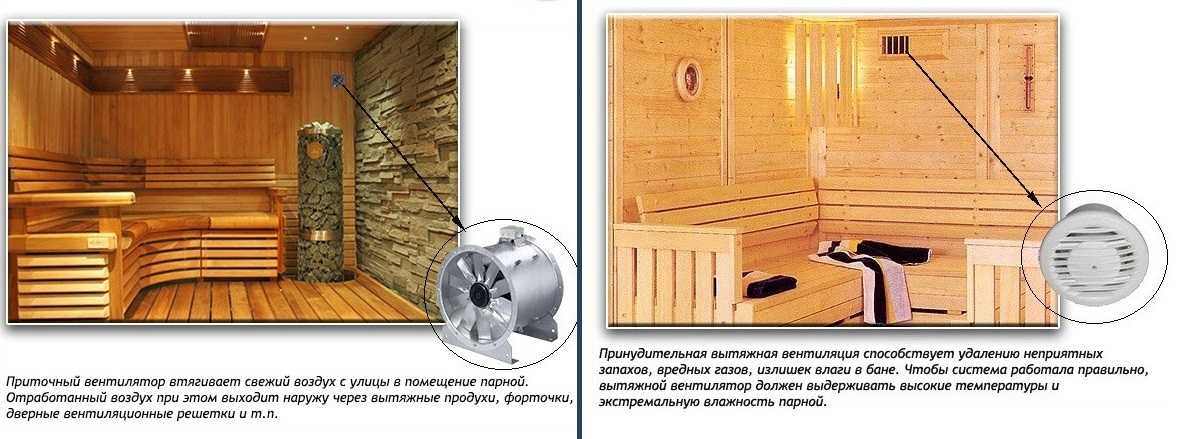

Для вентиляции больших помещений, системы с естественным притоком недостаточно. Строят механические системы с вентиляторами, создающими движение воздуха

Механические системы делятся на канальные и бесканальные. Во-первых, вентилятор размещается в воздуховоде, во-вторых, в приточном или вытяжном патрубке 9.0003

Конструктивные элементы системы вентиляции для защиты решеток от насекомых и грызунов

Русская парилка с каменкой

Приток воздуха под парной

Вытяжной люк вверху парилки

Вытяжной люк в потолке парная

Залповое вентиляционное окно

Система канальной вентиляции

Вытяжной вентилятор в вентиляционном отверстии

Решетчатая приточная установка

Как известно, потоки теплого воздуха обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе основано действие естественной вентиляции.

Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется через отверстия вверху.

Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие разместить внизу, возле печи, а вытяжку разместить на противоположной стене под потолком

Для того, чтобы данная схема вентиляции в Для работы парилки необходима разница температуры воздуха внутри и снаружи. В обычных жилых помещениях с естественной вентиляцией летом могут возникнуть проблемы, так как и в помещении, и на улице одинаково жарко.

А вот в бане, в силу специфики данного строения, сделать такую ​​разницу несложно, так как во время банных процедур воздух постоянно прогревается.

Если вентиляция продумана еще на стадии строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху – вытяжные.

Но специальное отверстие в стене — не единственный вариант вентиляции ванны. Например, в рубленые бани подача свежего воздуха может осуществляться через венцы стен или просто через дверь, которую на время проветривания оставляют приоткрытой.

При естественной вентиляции холодный воздух, поступающий в парилку, нагревается и поднимается вверх, а затем выходит через вытяжной патрубок под потолком капот. Если вентиляция осуществляется через специальные отверстия, они должны быть правильно спроектированы. Для начала все подобные объекты следует накрыть защитной решеткой.

И не помешают жалюзи или другие регуляторы, которые позволят регулировать скорость потока воздуха или полностью перекрыть вентиляционное отверстие. Парилки иногда закрывают, чтобы помещение быстрее прогрелось. Но тогда обязательно нужно открыть их, чтобы восстановить воздухообмен.

Не всегда возможно установить приточно-вытяжную вентиляцию на противоположных стенах, но в этом случае можно добиться желаемого эффекта

Выбор наиболее подходящей схемы

Если в жилых помещениях предполагается постоянный воздухообмен, то в банях это не всегда удобно, все зависит от размеров ванны и ее внутреннего устройства.

Вентиляция русских бань осуществляется следующими способами:

• залповая вентиляция;
• выхлоп через дымоход;
• использование специальных отверстий.

Залповая вентиляция — красивое название обычной вентиляции. Этот способ вполне уместен для пары небольших объемов. Идея состоит в том, чтобы периодически открывать окна и двери, создавая условия для интенсивного и кратковременного проветривания.

Конечно, проветривание во время банных процедур не имеет никакого смысла.

Залповая вентиляция в бане проводится в перерывах между посещениями парилки. Для этого откройте двери и окна на пару минут

Помещение проветривается в те моменты, когда в парилке никого нет, а также по окончании процесса. Для проветривания просто открывают окно и дверь в парилку буквально на несколько минут.

За этот период воздух в помещении обновится, а поверхности немного подсохнут, а стены парилки не остынут, поэтому у посетителей бани в дальнейшем не будет неприятных ощущений. Возможность залповой вентиляции должна быть предусмотрена еще на этапе строительства бани.

Напротив двери сделать окно с окошком, чтобы воздухообмен осуществлялся правильно. В идеале дверь нужно сделать в углу, а окно расположить не напротив, а по диагонали и как можно ближе к потолку. Чтобы залповая вентиляция была эффективной, о ней нужно просто не забывать. Попарились, пару минут проветрились и можно смело продолжать процедуру.

Не забывайте о необходимости залповой вентиляции в бане, чтобы поверхности успевали высыхать, а отработанный воздух заменялся свежим

Удаление отработанного воздуха через дымоход предполагает наличие печи или другого подходящего устройства с дымоходным каналом. В такой печи есть поддувал, через который отводится отработанный воздух.

Но для эффективной работы этой схемы нужно следить за тем, чтобы в помещение поступало достаточное количество свежего воздуха.

При наличии в бане печи, работающей во время банных процедур, вентиляцию можно осуществлять через существующую дымоходную трубу всего 10-15 мм зазор под дверью в парилку. Если таких зазоров нет, а возиться с их организацией не хочется, просто оставьте дверь в парилку немного приоткрытой.

Еще одним важным условием организации вытяжки через дымоход является то, что печь должна все время гореть, иначе воздух не будет удаляться, а соответственно и приток будет ограничен. Если в бане есть только печь, рассчитанная на кратковременную работу, придется выбрать другой способ проветривания.

Универсальный способ организации естественной вентиляции в бане – проделать для этого специальные отверстия – форточки. В этом случае вентиляция будет осуществляться без препятствий, а регулировать интенсивность воздушного потока можно с помощью специальных заслонок или регулируемых решеток.

Воздух в парилке будет постепенно обновляться. Оптимальной считается скорость воздухообмена в районе пяти-шести объемов помещения каждый час. Разумеется, такая вентиляция должна быть правильно спроектирована и установлена, чтобы в помещении не было сквозняков.

Итак, вам нужно будет сделать два отверстия: приточное и вытяжное. Площадь сечения этих отверстий должна незначительно различаться, вытяжка в бане должна быть больше притока. Можно сделать один впуск и два выхлопа.

Расположение притока и вытяжки следует делать на противоположных стенах и в углах, расположенных по диагонали.

При этом вытяжное отверстие лучше делать под самим потолком, выше верхней полки, а приточное внизу, примерно в 30 см от уровня пола. Приток лучше проводить как можно ближе к печи или даже за ней, чтобы потоки воздуха с улицы успели прогреться.

Что будет, если пренебречь этими рекомендациями и сделать отверстия примерно на одном уровне? Ничего хорошего, т.е. сквозняк. Потоки воздуха будут слишком быстро пересекать помещение, а свежий воздух просто сразу покинет парилку. Понятно, что эффективность такой вентиляции оставляет желать лучшего.

Вентиляционные отверстия в парилке иногда закрывают, чтобы помещение как можно быстрее прогрелось, но тогда вентиляцию необходимо открыть

Не делайте отверстия для вытяжки и притока на одной стене, это тоже будет негативно влияют на воздухообмен. Чтобы получить достаточный приток воздуха, в стене бани обычно делают круглое отверстие для трубы диаметром 100-200 мм.

Для капюшона нужно немного увеличить отверстие. Можно использовать трубу чуть большего диаметра или две трубы меньшего размера. Главное, чтобы общая площадь сечения соответствовала расчетам.

На нашем сайте есть еще несколько статей о правилах обустройства вентиляции в бане, рекомендуем прочитать:

Как сделать форточки для вентиляции?

Монтаж вентиляции в бане осуществляется следующим образом:

1. В выбранных местах делаются отверстия такого размера, чтобы в них свободно проходила труба или воздуховод.
2. Пространство вокруг трубы заделано, чтобы не нарушалась герметичность помещения.
3. Снаружи отверстия закрыты решетками.
4. Внутрь установить специальные заслонки или регулируемые решетки.

Выглядит просто, но стоит учесть некоторые моменты. Например, вентиляционные отверстия можно делать не только круглыми, но и квадратными или прямоугольными примерно с одинаковой площадью поперечного сечения. В деревянных банях вместо пластиковых или стальных труб ставят деревянные ящики.

В данном случае выбор отверстия прямоугольной конфигурации выглядит логичным, ведь такой ящик проще сделать из обычных досок.

Вентиляцию лучше планировать на этапе проектирования, чтобы не пришлось долбить готовую стену. Вентиляционные отверстия, выходящие на улицу, следует дополнительно защитить сетками от насекомых. Сечение приточного воздухоотводчика в бане рассчитывается исходя из норматива: 24 кв. см сечения на каждый кубический метр вентилируемого помещения.

Итак, для бани 12 м.куб. м. нужна яма площадью 284 кв. видеть. Если планируется сделать круглое отверстие, то его радиус рассчитывается по обратной формуле площади круга. Полученный показатель делим на 3,14 (число «пи»), из результата извлекаем квадратный корень.

В нашем примере мы получаем радиус около 9,5 см, а его диаметр 19 см. Точное соблюдение размеров в данном случае не имеет значения, поэтому вполне подойдет труба сечением 200 мм. Либо можно взять две трубы по 100 мм. Если сечение вентиляции квадратное, примерные размеры будут 17Х17 см.

Естественная вентиляция имеет неоспоримые преимущества. Его установка проста и относительно недорога, эксплуатация не требует энергозатрат или установки специальных устройств. Простая конструкция гарантирует отсутствие поломок и долгий срок службы вентиляционной системы.

Внутри на вентиляционные отверстия устанавливаются специальные решетки, в которых можно регулировать зазоры, это позволяет регулировать интенсивность воздушного потока

В зимнее время из-за значительной разницы температур внутри парилки и снаружи , тяга может заметно увеличиться. Это может вызвать небольшой дискомфорт из-за того, что воздух поступает слишком быстро. Кроме того, извне в баню могут проникать и не всегда приятные запахи. Регулирование вентиляционного потока позволяет решить задачи этого типа.

Необходимость принудительной вентиляции

Принудительная вентиляция в бане встречается крайне редко. Обычно его применяют в больших комплексах с большой парилкой, бассейном и т. д. А вот в бане стандартных размеров такие способы применяют в тех случаях, когда естественная вентиляция по каким-то причинам работает не слишком хорошо или не работает совсем.

При выборе вытяжного вентилятора для бани имеет смысл остановиться на модели, способной переносить жару и длительно работать в условиях повышенной влажности

Чтобы исправить ситуацию, и превратить естественную вентиляцию в принудительную, достаточно поставить приточный вентилятор в соответствующее отверстие или вытяжной — на вытяжке. Оба вентилятора обычно не устанавливаются одновременно; комплексная приточно-вытяжная вентиляция применяется только на крупных объектах. А в обычной бане достаточно механической вытяжки.

Если принудительно удалить воздух из помещения, свежие потоки займут освободившееся пространство в соответствии с законами физики. В больших банных комплексах все немного сложнее. На таких объектах сначала рассчитывается кратность воздухообмена, проектируется система вентиляции, подбираются вентиляторы подходящей мощности.

Для небольшой парилки подойдет и обычный, не слишком мощный вентилятор, который можно приобрести в магазине. Некоторые умельцы даже делают механические бленды, используя кулер от старого системного блока. Вот простой пример расчета мощности вентилятора для обычной ванны.

Допустим есть комната площадью 9 кв.м. с высотой потолков 2 м. Объем такого помещения составляет 18 куб. м. Кратность воздухообмена, рекомендованная для бань, равна пяти. Умножая объем помещения на скорость воздухообмена, получаем необходимую мощность вытяжного вентилятора – 90 куб. м/ч

Допускается использование вентилятора чуть большей мощности, но не стоит слишком усердствовать, иначе воздухообмен станет слишком интенсивным. Если есть желание модернизировать приточно-вытяжную вентиляцию в бане, можно установить таймер, чтобы устройство автоматически включалось через определенные промежутки времени.

С помощью соответствующих датчиков можно настроить включение вентиляции при достижении заданной температуры или влажности воздуха. Но в обычной бане такие трудности обычно излишни.

Несколько слов о вентиляции сауны

Выше описаны варианты вентиляции для обычной русской бани. В сауне все устроено немного иначе. Здесь допустима только принудительная или комбинированная вентиляция. В небольших саунах более уместно последнее, а именно механическая вытяжка.

Основная задача при проветривании сауны – сделать так, чтобы поток холодного воздуха быстро прогревался и плавно распространялся по помещению.

Для правильной вентиляции сауны необходимо осуществлять принудительный воздухообмен, например, с помощью вытяжного вентилятора. Большое значение имеет плавное смешение воздушных потоков разной температуры.

Категорически недопустим даже намек на сквозняк, так как эффект парения потеряет всю свою прелесть. Поэтому размер приточного отверстия рассчитывается по приведенной выше схеме, а само отверстие размещается строго сзади, чтобы обеспечить быстрый, практически мгновенный прогрев воздушного потока.

Вытяжной патрубок по-прежнему может располагаться в противоположном углу помещения под потолком, однако с вытяжным вентилятором это требование не такое строгое. Бывают ситуации, когда помещение сауны имеет только одну наружную стену, через которую осуществляется как забор свежего воздуха, так и отвод отработанных воздушных масс.

Для поддержания комфортных условий в сауне при проветривании воздух подается возле каменки, а вытяжной вентилятор может быть установлен у пола на противоположной стене

Приточное отверстие в этом случае рекомендуется делать на уровне около 20 см от пола, но располагать его строго за обогревателем. Вытяжка ставится на противоположный край стены все так же – под потолком. Поток холодного воздуха будет нагреваться и двигаться по окружности вдоль стен помещения, постепенно смешиваясь с остальным воздухом в сауне.

Такой порядок обеспечит необходимый воздухообмен и удержит температуру воздуха на приемлемом уровне. Для достижения максимально быстрого воздухообмена используют так называемый скоростной контур. Вход делается как обычно – 20 см от уровня пола. На этом же уровне с пола устанавливается механическая вытяжка, только крепится она на противоположной стене.

Горячий воздух поднимается к потолку сауны, где охлаждается, падает вдоль противоположной стены и выходит через вытяжное отверстие. Проветривание быстрое и изменение температуры воздуха практически не ощущается.

Наиболее мягкое смешение свежего воздуха с улицы и подогретых воздушных масс внутри помещения можно добиться, установив приточный воздухоприемник на уровне около 50 см, но все же в непосредственной близости от обогревателя. Вытяжка размещается у пола на высоте 20 см. Интенсивность вентиляции в этом варианте несколько ниже, чем при использовании других схем.

Информацию о том, как организовать вентиляцию сауны с электрокаменкой, читайте .

Выводы и полезное видео по теме

Подробная и интересная информация о принципах вентиляции парилки описана здесь:
