Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

  • Естественная,
  • Принудительная,
  • Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

  • Дом находится в зоне с достаточно чистым воздухом.
  • В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

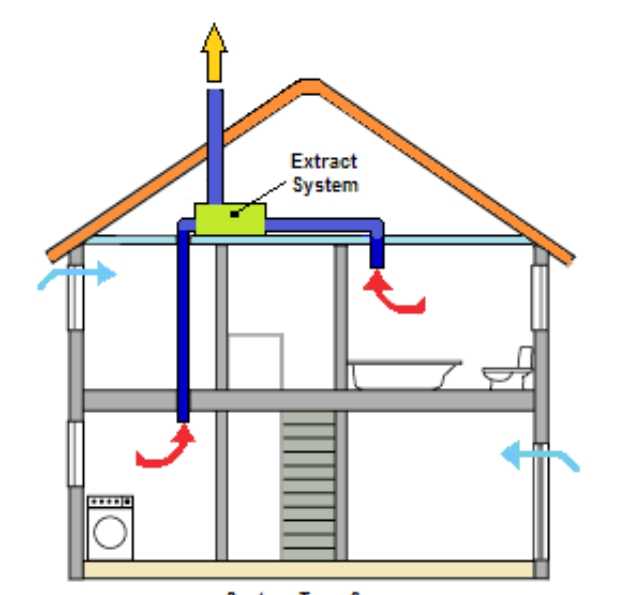

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

  • Решетки, сетки, защищающие помещения от насекомых, грызунов.
  • Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
  • Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
  • Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
  • Воздуховоды.
  • Обогреватели (для холодных периодов).
  • Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

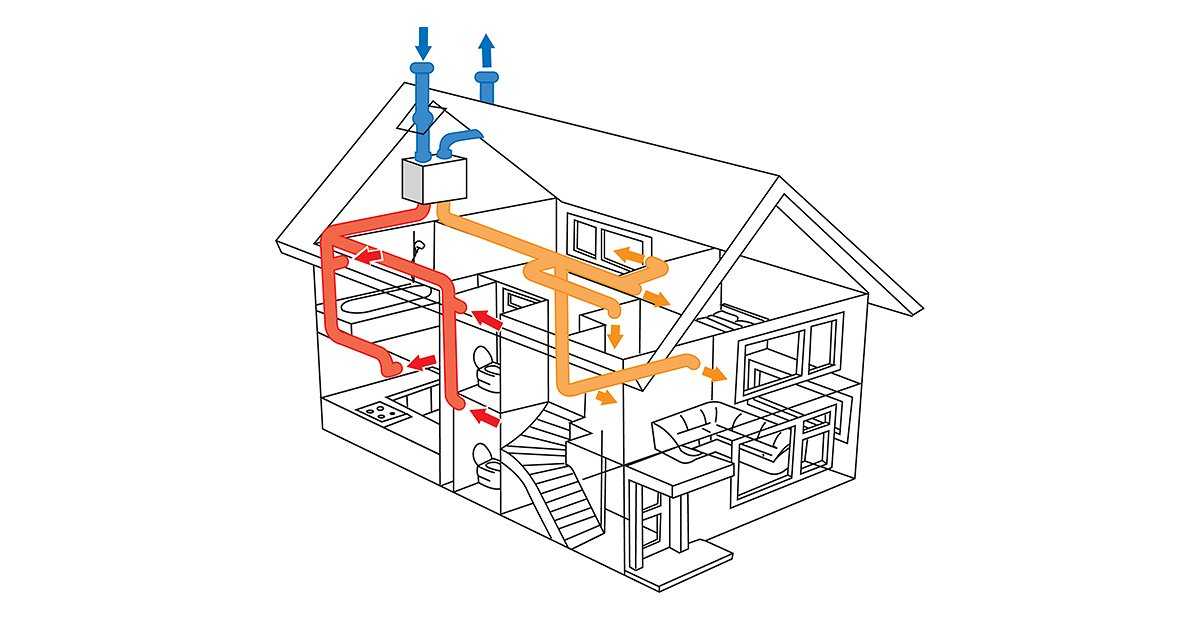

Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

  • В холодное время года — с подогревом.
  • В теплый период — без подогрева,
  • Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

  • Диаметр сечения.
  • Герметичность.
  • Соответствие санитарным нормам.
  • Устойчивость к коррозии
  • Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

  • Большой размерный ряд для подбора трубы необходимого размера.
  • Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
  • Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
  • Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
  • Простота и скорость монтажа, возможность все сделать своими руками.
  • Сборка не требует специальных знаний и сложного оборудования.
  • Быстрый демонтаж или изменение конфигурации при необходимости.
  • Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

  • Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
  • Есть риск механических повреждений.
  • При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
  • На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

  • Делается разметка трасс.
  • Устанавливаются крепежи.
  • Устанавливается вентилятор, к нему подключается первый элемент.
  • Сборка всей вентиляционной линии.
  • Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

  • Для корпуса вытяжки лучше использовать алюминий.
  • В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
  • Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

  • 1 Определение и серьезность проблемы
    • 1. 1 Чтобы вы поняли, насколько это серьезно
    • 1.2 Наглядный пример
  • 2 Принцип работы вентиляции дома и квартиры
    • 2.1 Проблемы притока
    • 2.2 Вытяжная вентиляция
      • 2.2.1 Материал для воздуховодов
      • 2.2.2 Дополнительные устройства
    • 2.3 Естественная или принудительная
  • 3 Схемы вентиляции частного дома и квартиры
  • 4 Вентиляция своими руками: план действий
    • 4.1 Подготовительные работы
    • 4.2 Расчеты параметров и деталировка
    • 4.3 Монтаж и настройка
  • 5 Другие решения

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества этого типа вентиляции перечислены ниже:

  • Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
  • При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
  • Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
  • Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

  • Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
  • Необходимость сверлить в нескольких местах несколько усложняет работу.
  • При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

  • В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
  • Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такую ​​простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

  1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
  2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

  • Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
  • Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
  • Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
  • Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
  • Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
  • Внешняя решетка помогает защитить конструкцию от осадков.
  • Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное сверление проводят специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

  • Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
  • Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
  • Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опаски. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

  1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
  2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
  3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

  • Неизолированные воздуховоды.
  • Неправильная работа системы вентиляции в целом.
  • Нарушение герметичности воздуховодов.
  • Разрушение устья воздуховодов на чердаке или крыше.
  • Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

  • Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
  • Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
  • Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
  • Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

правила устройства воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

  • Устройство системы вентиляции
  • Варианты устройства вентиляции
  • Целесообразность самостоятельного возведения
  • Этапы построения системы
    • Выбор типа вентиляции

      0

      7 Особенности конструкции

      0

      7 Конструктивные расчеты0020

    • Этапы монтажа
    • Проверка установленной вентиляции
  • Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные воздуховоды и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжной патрубок на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным путем и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощности недостаточно, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м 3 /ч;
  • работа без нагрузки 40 м 3 / ч;
  • повышенная активность или физическая работа 60 м 3 /ч

Зная количество жителей дома и их распорядок дня, нетрудно подсчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится, когда окно составляет около -5 около С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того какой вид вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
