Схема вентиляции своими руками в частном доме: Как сделать вентиляцию своими руками

Как сделать вентиляцию в частном доме своими руками схема и видео — монтаж вентиляции стоимость работ, прайс и цены

Вопрос о том, нужна ли вентиляция в частном доме, далеко не праздный — застройщики зачастую не уделяют этому должного внимания, считая более важными отопление и водоснабжение. Кроме того, следует знать, как правильно сделать вентиляцию в частном доме своими руками, поскольку особой сложности монтаж вентиляции не представляет, и можно неплохо сэкономить на стоимости работ по устройству коммуникаций строящегося дома. Рассмотрим основные схемы вентиляции, выясним также стоимость работ, порядок их проведения и предложим видео, подробно рассказывающие о монтаже системы вентиляции частного дома.

Расценки на монтаж вентиляции в частном доме

Вентиляция частного дома имеет ряд особенностей. Вентиляционные системы домов, кроме требований эффективного и надежного воздухообмена, должны учитывать необходимость компактного и скрытого размещения в нишах дома. Решение о типах оборудования и способах размещения принимаются на стадии проектирования, а исполнением этого решения занимаются монтажные организации. Они же принимают меры по снижению шума от работы оборудования.

Важную роль в устройстве вентиляции частного дома играет дизайн воздуховодов и решетом. Особенно это важно в жилых комнатах, кухнях и гостиных. Решетки и воздуховоды должны быть не только тщательно подобраны в соответствии с интерьером, но также надежно и аккуратно установлены. Специалисты часто сталкиваются с тем, что распределение воздуха происходит неправильно из-за неверно сделанного монтажа. Стоимость работ по монтажу вентиляции зависит от профессионализма и опыта специалистов. В прайсе, кроме расценок на установку отдельных элементов, обычно указывается стоимость монтажа вентиляции за метр квадратный.

Прайс с ценами, как правило, можно посмотреть на сайте монтажной компании, но окончательная стоимость определяется с учетом реальных условий, сложности проектного решения, стоимости и типа выбранного оборудования и т.д. По уточненным фактическим данным составляется калькуляция и определяется стоимость монтажа на единицу площади. Также могут оцениваться отдельные виды работ, например, цена за м2 монтажа воздуховодов вентиляции.

Как сделать естественную вентиляцию в частном доме

Назначение любого вида вентиляции частного дома — постоянный воздухообмен между помещениями дома и улицей за счет разной температуры и давления. Примером естественной вентиляции может служить обычное проветривание. Проблематичность такого простого способа очевидна: не всегда можно проветрить дом зимой, а в некоторых комнатах попросту нет окон.

В бревенчатых домах без естественной вентиляции можно обойтись — дерево «дышит», обеспечивая постоянный воздухообмен. Свежий воздух попадает в дом также через оконные проемы, печную трубу, стыки бревен. В доме из кирпича или другого материала естественная вентиляция устраивается обязательно.

Для устройства естественной вентиляции в частном доме нужны, как минимум, две вытяжки, которые обычно делают в ванной и кухне. Схема вентиляции, принимаемая на стадии проектирования, должна обеспечивать:

1. постоянный воздухообмен с улицей;
2. поступление свежего воздуха во все помещения дома без сквозняков;
3. комфортную температуру во всех комнатах дома;
4. быстрое удаление загрязненного воздуха из кухни, санузла, ванной.

Устройство вентиляции в частном доме

Встроить систему естественной вентиляции в уже существующий дом невозможно — работы нужно вести на этапе строительства согласно предварительно выполненному проекту. Вентиляционные каналы сечением 140 мм устраиваются внутри стен (чаще несущих) и имеют выходы внутри разных помещений и на улицу.

Выход, втягивающий воздух с улицы в дом, располагается внутри одной из наружных стен и делается на высоте не менее 2 м от фундамента. Другой выход, расположенный на крыше, собирает в себя вытяжные каналы из разных помещений. Вытяжная труба должна располагаться на 0,5 м выше самой высокой точки крыши дома. Если дом большой площади, то таких труб может быть несколько.

Вентиляционные каналы делаются из пластика или гладкого металла прямоугольного сечения, устойчивого к коррозии. Наружные и внутренние отверстия каналов закрываются решетками. В зимнее время воздух с улицы подогревается установленным возле вентканала обогревателем.

Для устройства естественной вентиляции своими руками нужно проложить в стене вентканал. Для того, чтобы не допустить обратной тяги, толщина кладки вытяжного канала должна быть минимум полтора кирпича. От этой вытяжки для комнат устраивают горизонтальные отводы диаметром 100 мм. Для воздуховодов можно использовать пластиковые трубы.

Схема естественной вентиляции частного дома

Устройство системы вентиляции в частном доме возможно при наличии навыков выполнения подобных работ. Людям, у которых недостаточно подобного опыта, можно помогать специалисту в ходе монтажа.

В конце статьи смотрите видеоролик об устройстве и эксплуатации естественной вентиляции дома.

Как сделать принудительную вентиляцию в частном доме

Принудительная вентиляция в частном доме необходима там, где естественная вентиляция не может обеспечить необходимый воздухообмен. Чаше всего это котельные, кухни, санузлы, ванные комнаты. Чтобы удалять влажный воздух из ванной и не допустить появление грибка и плесени, без устройства принудительной вентиляции не обойтись.

Принудительная вентиляция предполагает установку вентиляторов для удаления воздуха через вытяжную трубу. Частным случаем может быть обычный настенный вентилятор, установленный в начале воздушного канала в помещении. При выборе такого вентилятора нужно учитывать не только производительность, но шум, который он создает во время работы. Подшипниковые вентиляторы надежнее, но они сильно шумят. Гораздо удобнее и дешевле втулочные модели вентиляторов.

Принцип принудительной вентиляции прост: по одним каналам в дом подается свежий очищенный воздух, по другим — удаляется отработанный. Системы приточно-вытяжной вентиляции в частном доме недешевы, но обладают следующими достоинствами:

1. обеспечивают постоянный приток свежего воздуха;
2. выполнены из экологически безопасных материалов;
3. подают воздух, прошедший очистку фильтрованием;
4. могут быть дополнены установками увлажнения, ионизации и дезинфекции;
5. абсолютно безопасны для человека.

Схема принудительной вентиляции

Очень удобна приточная вентиляция с подогревом воздуха. Компактный вентилятор (бризер) вешается на стену дома, где алмазным буром вырезано сквозное отверстие. Проходя через бризер, воздух улицы подогревается до температуры, заданной программой. Прибор может работать от ручного управления и автоматически.

Приточно-вытяжная вентиляция в частном доме сложна для монтажа своими руками. Разработка схем разводки, расчет вентканалов, подбор оборудования невозможны без участия профессионалов. Согласно выполненному проекту можно, имея опыт установки подобных систем, самостоятельно выполнить некоторые виды работ, но в отдельных случаях без помощи специалистов не обойтись.

Вентиляция кухни в частном доме

Устройство вентиляции кухни в доме включает монтаж вытяжки над газовой или электрической плитой и воздуховодов. Оптимальное расстояние от вытяжки до плиты: для газовых плит 0,75 м, для электрических — 0,65 м. Отверстия для притока и отвода (вытяжка) воздуха устанавливают в противоположных точках помещения кухни.

Схема принудительной вентиляции кухни

Если проектом предусмотрена приточная установка, следует проверить тягу в вентиляционном канале. При отсутствии тяги поступающий свежий воздух будет перемешиваться с использованным.

Видео рассказывает о монтаже вентиляции кухни: www.youtube.com/watch?v=tgM60eNaSJ4

Вентиляции ванной комнаты в частном доме

Принудительная вентиляция в ванной и санузле создается вентилятором, встроенным в систему воздухообмена. Выводя воздух из помещения, он разряжает давление, за счет чего обеспечивается поступление воздуха из других помещений.

Вентиляция ванной и санузла по назначению может быть:

1. вытяжной, когда обмен воздуха происходит за счет вывода его через вентшахты;
2. приточной, когда искусственно обеспечивается поступление дополнительного воздуха в помещение;
3. смешанной, сочетающей в себе предыдущие принципы.

По конструкции может быть:

• бесканальной, через отверстия вентиляционных каналов дома;
• канальной, с устройством отдельных каналов в местах, требующих особой очистки воздуха от пара, пыли, влаги.

Вентиляция ванной и туалета обычно не требует монтажа отдельных конструкций — достаточно смонтировать осевой вентилятор в нише вытяжной шахты. Если вентканал расположен через комнату или две, нужно подвести его в ванную или туалет. Для этого используются венткороба:

1. пластиковые прямоугольные или круглые;
2. гофрированные жесткие и мягкие.

На видеоролике показан монтаж вентилятора на вентканал в ванной комнате: www.youtube.com/watch?v=AiPqiDY2Oak

Для снижения шума от работы различных агрегатов и устройств вентиляции используют шумоглушители трубчатых или пластинчатых конструкций. Оптимальное место расположения шумоглушителя — между вентилятором и воздуховодом.

Вентиляция котельной в частном доме

Для котельных используют естественную и принудительную вентиляцию. Второй тип является обязательным для котлов на твердом топливе. Расположение труб вентиляции котельной допускается вертикальное и горизонтальное. Горизонтальное возможно только для принудительной вентиляции. Наиболее оптимальной для котельной считается комбинированная вентиляция.

Выводы

1. Устройство вентиляции частного дома своими руками возможно только на основании проекта.
2. Монтаж принудительной системы вентиляции не представляет сложности, если имеется опыт подобных работ. Если такого опыта нет, рекомендуем обратиться к специалистам, которым можно помогать в ходе монтаже.

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в частном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д.  Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м³/час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция  в доме будет Централизованная или Децентрализованная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

 При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

• Приточную




• Приточно-вытяжную

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

• Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).




• Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.




• Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

• Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.




• Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.




• Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

• Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.




• Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом она должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

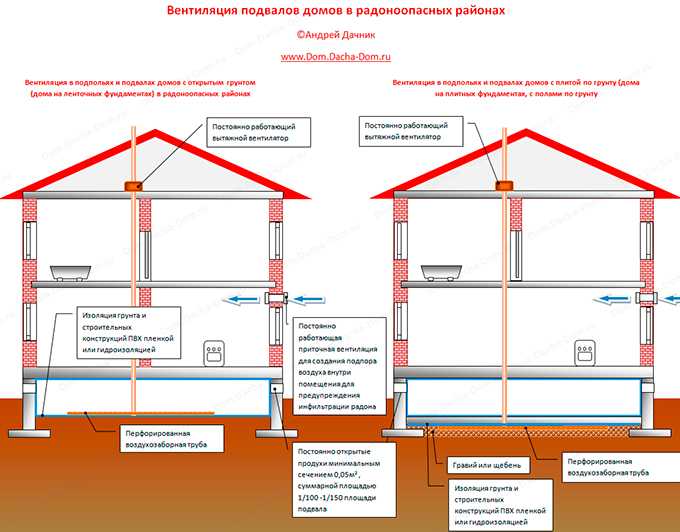

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Вентиляция в частном доме своими руками

• Общая схема создания вентиляции в частном доме
• Естественная или механическая система вентиляции?
• Подача воздуха
• Вытяжка
• Стоковая видеозапись

Построить дом своими руками и знать обо всех необходимых системах для организации здорового микроклимата внутри здания? В этой статье пойдет речь о вентиляции в частном доме своими руками. Схема работы и подбор комплектующих должны быть максимально тщательно продуманы еще до начала обустройства. В противном случае несоответствие качества очистки воздуха может спровоцировать быстрое разрушение всей отделки здания, а то и вызвать проблемы со здоровьем у всех жильцов дома.

к оглавлению ↑

Общая схема создания вентиляции в частном доме

Обустройство вентиляции в частном доме происходит по следующему алгоритму:

1. Расчет воздухообмена.
2. Подбор сечения воздуховодов.
3. Выбор типа системы вентиляции.
4. Изготовление схемы вентиляции частного дома своими руками. Эти работы, такие как определение:
   • расположение вентиляторных устройств;
   • места свежего забора;
   • выпуск отработанного воздуха;
   • места проходки воздуховодов.

к содержанию ↑

Естественная или механическая система вентиляции?

Для того чтобы человеку было комфортно в доме необходима организация и поддержание оптимального микроклимата. При этом важна не только оптимальная температура воздуха, но и такой показатель, как его скорость.

Важно! Чем ниже скорость, тем комфортнее пребывание в помещении. Таким образом, с точки зрения комфорта естественная вентиляция имеет неоспоримое преимущество.

Если в доме оборудована приточно-механическая вентиляция с вентиляторами, установленными на вытяжку и приток, воздухообмен будет более интенсивным, чем в жилом помещении с естественным воздухообменом.

В данном случае скорость воздуха равна.

• Для естественной вентиляции — до 1 куб.м в час.
• Для ИВЛ — от 3 до 5 куб.м в час.

Однако есть нюансы, из-за которых ИВЛ иногда бывает недостаточно. При уменьшении скорости воздушного потока по каналу размер необходимого сечения увеличивается:

• Не всегда есть возможность разместить канал большого сечения в стене.
• Не очень эстетично выводить канал за пределы стен, как в некоторых общественных и офисных помещениях.

Поэтому возникает необходимость использования вытяжки механического типа. Но обустроить только естественный приток воздуха в помещение тоже не всегда возможно.

к оглавлению ↑

Подача воздуха

Рассмотрим его основные источники, а также мероприятия по увеличению количества приточного воздуха. Как уже было сказано, поступление свежего воздуха в помещение может быть как естественным, так и принудительным. Рассмотрим подробнее, как сделать вентиляцию в частном доме своими руками.

Инфильтрация

Поступление воздуха через неплотности в стенах, окнах и дверях дома. Если площадь жилья небольшая (порядка 100-140 квадратов), а на окнах используются деревянные рамы старого образца, то такого естественного притока вполне достаточно для хорошей вентиляции, особенно если учесть дополнительный приток воздуха через стены и дверной проем.

Вентиляция

Установка современных окон с профилями из металлопластика обеспечивает большую герметичность помещения. Вентиляция помогает решить проблему поступления воздуха в помещение.

Часто используют установку пластикового окна в проветриваемом положении. У этого метода есть свои недостатки:

• Значительные потери тепла.
• Охлаждение оконного блока и прилегающих к нему откосов в зимний период, как следствие — образование конденсата.

Важно! Полный воздухообмен осуществляется в течение 0,5-1,25 часа.

Проветривание с полностью открытыми окнами лишено этих недостатков:

• Помещение полностью проветривается за 4-10 минут.
• Оконные конструкции не охлаждаются, не образуется конденсат.

Важно! Если проветривать помещение при полностью открытых окнах и дверях, время воздухообмена ускоряется до 2-4 минут, но нужно опасаться сквозняков.

Использование оконных и настенных приточных

Использование металлопластиковых оконных конструкций герметизирует помещение. Технологий без утечек не существует. Конструкторы решили эту проблему, оснастив оконные конструкции регулируемыми вентиляционными щелями в верхней части окна.

Если у вас уже установлены пластиковые окна «традиционной» конструкции, то решить проблему можно следующим образом:

• Установкой настенных приточных форточек. Настенные воздухозаборники представляют собой круглые патрубки, вмонтированные в стену и закрытые с двух сторон решетками. Внутренние решетки регулируются от закрытого до открытого. На оконные проемы желательно установить клапаны, чтобы их можно было замаскировать шторами. Кроме того, поступающий воздух в этом случае попадает в зону действия радиаторов, расположенных под окнами.

Важно! Если за батареей установить приточный клапан, воздух, поступающий в помещение, сразу прогревается.

• Клапаны могут быть оснащены фильтрами, датчиками температуры и влажности. Их рекомендуется устанавливать в спальне, столовой и холле, соблюдать направление движения воздуха: от «чистых» помещений к бытовым (ванная, кухня, санузел).
• Хорошо зарекомендовали себя приточные клапаны в домах со стенами, утепленными паронепроницаемыми материалами (например, пенополистирол, пенополистирол).

Важно! Количество свежего воздуха, подаваемого приточными клапанами, составляет от 50 до 100 кубометров в час. Для определения необходимого количества клапанов в доме существует специальная методика расчета при составлении схемы вентиляции частного дома своими руками.

Вентилятор нагнетательный

Иногда при расчете оказывается, что необходимо будет установить приточные клапаны под каждое окно. Если вы не хотите этого делать из соображений эстетики, то проблему можно решить нагнетанием свежего воздуха вентиляторами.

В состав схемы вентиляции в частном доме своими руками (приточная система) входит:

• Вентиляционная сеть.
• Вентиляционное оборудование.

Помимо самого вентилятора, вентиляционное оборудование включает:

• Глушитель
• Фильтр.
• Воздушный клапан.
• Нагреватель.

Важно! Фильтр очищает поступающий воздух от частиц пыли. С помощью калорифера воздух прогревается в холодное время года (не все системы оснащены калориферами). Различают электрические и водонагреватели. Гидравлические воздухонагреватели дороже, так как их установка связана с дополнительным использованием смесительных узлов.

Вентиляционная сеть включает:

• Воздуховоды.
• Устройства для распределения воздушного потока.
• Решетки воздухозаборника.

Важно! Если в доме используется механический способ подачи и вытяжки воздуха, то для экономии энергии, затрачиваемой на отопление, специалисты рекомендуют установить систему рекуперации.

к оглавлению ↑

Вытяжка

Если вы строите дом с нуля, то в проекте должны быть предусмотрены вентиляционные каналы в стенах таких помещений, как кухня, санузел, санузел. Если нет возможности устройства внутренних стеновых каналов, их выполняют в виде боковых валов.

Существуют такие виды каналов для вентиляции в частном доме:

1. Внутренние размещаются в кирпичной стене.
2. Подключенные каналы.
3. Воздуховоды подвесные вентиляционные.
4. Вывод на крышу из вентиляционной шахты.

Естественная вытяжка

Если объем вытяжки небольшой, то естественной вытяжки вполне достаточно. Внутри помещения канал закрывается с помощью вентиляционной решетки.

Колпак механического типа

Применяется для уменьшения сечения вентиляционного канала, необходимого для естественной вытяжки воздуха. Проблему решают вытяжные вентиляторы, которые устанавливают в санузлах, кухнях и санузлах.

Наиболее популярными из вытяжных вентиляторов являются устройства для скрытого монтажа и устройства для настенного монтажа.

Важно! Удобные вентиляторы, оснащенные датчиками влажности. Такой прибор работает до тех пор, пока в помещении не установится заданный уровень влажности. Стоимость таких устройств несколько выше по сравнению с обычными.

При выборе вентилятора следует обратить внимание на модели, оснащенные резиновыми втулками для звукопоглощения. Устройство работает с меньшим шумом.

Принцип рекуперации воздуха

Если в доме есть система кондиционирования, то поступающий с улицы воздух частично охлаждается. Для снижения нагрузки на кондиционер устанавливаются рекуператоры. Суть этого принципа обустройства вентиляции в частном доме заключается в следующем: охлажденный вытяжной воздух, прошедший через рекуператор, охлаждает теплый приточный воздух с улицы.

к оглавлению ↑

Видеоматериал

Монтаж вентиляции в частном доме очень серьезный вопрос, который целесообразно доверить специалистам. Однако базовые знания, которыми мы поделились в этой статье, никогда не помешают.

Как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками. Как сделать вентиляцию своими руками: варианты, схемы, материалы

18 декабря. Полезные советы Просмотров 553. Комментарии К записи как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками №

Современные дома для энергосбережения прогреваются до такой степени, что становятся похожими на закрытый термос. С одной стороны, это очень хорошо, так как теплопотери сводятся практически к нулю, а с другой – формирует проблему частичного или полного прекращения вентиляции помещения. Отсутствие нормальной циркуляции свежего воздуха может стать причиной образования в доме конденсата, сырости, грибка, что сказывается не только на состоянии помещения, но и на здоровье людей. Чтобы решить эту проблему, вам придется самостоятельно менять систему вентиляции в доме. О том, как сделать вентиляцию своими руками, расскажем далее.

Варианты вентиляции: преимущества и недостатки каждого типа вентиляции

Существует несколько типов вентиляционных систем, которые устанавливаются в частных домах:

• Система естественной вентиляции.
• Система принудительной вентиляции.
• Смешанный тип, имеющий обе секции с естественной и принудительной вентиляцией.

Рассмотрите Подробнее Характеристики:

• Принцип работы естественной вентиляции основан на разнице температур на улице и в помещении, а также на разнице давления. Для функционирования системы в помещении устанавливаются вентиляционные каналы, по которым движется воздух. Преимуществом естественной вентиляции является ее автономность. Движение воздуха в элементах обеспечивается только физическими процессами, поэтому происходит почти всегда. Благодаря этому в помещении обеспечиваются комфортные условия для человека. Недостатком этой системы можно считать зависимость от погодных условий. При сильном ветре тяга в вентиляционных каналах пропадает, и движение воздуха прекращается. Также на снижение тяги в каналах может воздействовать тепло. В таких условиях приток свежего воздуха в помещение может вообще прекратиться, что негативно скажется на здоровье находящихся в нем людей.

• Принудительная вентиляция. В основном применяется в общественных местах, где естественная вентиляция не может обеспечить нормальный приток свежего воздуха. Состоит из двух частей. Первый из них отвечает за подачу воздуха в помещение, а второй – за его выкачивание наружу. Преимуществом систем принудительной вентиляции является их высокая производительность, независимость от погодных условий, возможность использования фильтров для очистки воздуха. Из недостатков следует отметить зависимость от подачи электричества (вентиляторы и калориферы без него просто не будут работать), большое энергопотребление, шум при работе. Самым главным недостатком систем принудительной вентиляции является их стоимость.
• Смешанные системы. Они сочетают в себе естественную и принудительную системы. Например, при нормальном оттоке воздуха, но недостаточном его притоке (из-за герметизации помещения) можно установить систему нагнетания воздуха, а удаление старого может происходить через вентиляционный канал. Если приток воздуха через естественные отверстия (окна, двери) нормальный, а отток плохой, можно использовать вытяжку.

Энергосбережение для вентиляции своими руками

Экономьте тепло и электроэнергию при работе с естественной или принудительной вентиляцией. Особенно это касается работы форсированных систем.

• Таким образом, используя рекуператор, можно существенно сэкономить на нагреве подаваемого воздуха. Правда, стоит отметить, что стоимость вентиляции с рекуперацией воздуха намного выше.
• Автоматизация вытяжки и нагнетателей также может сделать процесс вентиляции помещения более эффективным.
• Даже простая вентиляция с естественной вентиляцией может сэкономить энергию. Так, через открытое окно в помещении до полного обновления по воздуху уйдет около 40 минут. При сильном холоде за это время придется охлаждать стены возле окна и откосы. Это увеличит поступление тепла на отопление, а также может стать причиной образования конденсата на окнах. В свою очередь, при открытом окне обновление воздуха идет гораздо быстрее, что не дает охлаждаться стенам и долам.

Расчет мощности системы вентиляции своими руками

Для полноценного использования системы вентиляции в частном доме необходимо правильно произвести ее параметры.

Для этого используется несколько методик:

• На площадь помещения. Этот прием является самым простым и наиболее часто используемым в частном строительстве. Расчет мощности вентиляционной системы осуществляется в зависимости от размеров помещения. По инженерным расчетам на 1 м ² Должна быть не менее 3 м ³ в час. То есть для дома на 100 м ² необходимо 300 м ³ в час свежего воздуха. Этот расчет очень приблизителен и не учитывает количество проживающих в номере человек, а эта цифра очень важна.
• Согласно санитарным нормам. Существует методика расчета необходимого количества свежего воздуха в зависимости от типа помещения. Так, для спален и гостиных этот показатель равен 2 м ³ /1м ² в час, а для кухни или ванной этот показатель составляет 15 м ³ /1м ² в час. Так, для дома, в котором от 4 до 20 м комнаты ² Кухня 15 м ² Туалет и 5 м ² потребность в свежем воздухе равна (4 х 20 х 2 + 15 х 15 + 15 х 5 ) = 460 м ³ в час.
• По количеству постоянно проживающих. имеет свои правила воздухообмена в зависимости от количества проживающих в доме людей для каждой комнаты. Для расчета по этому методу используется специальная таблица.

Расчет системы электроснабжения, можно переходить к расчету воздуховодов и вентиляционных отверстий. С этой целью используется аналогичный специальный стол. Для расчета этого показателя необходимо знать, что для естественной вентиляции нормальная скорость воздуха внутри вентиляционного канала составляет 1 м/с, тогда как для принудительной вентиляции этот показатель может быть от 3 до 5 м/с.

При расчетной потребности в свежем воздухе в птичнике 460 м ³ в час минимальное сечение канала при естественной вентиляции должно быть 250 х 500 мм, при использовании принудительной вентиляции — 200 х 250 мм.

Как сделать вентиляцию в частном доме

Основные материалы и оборудование для монтажа вентиляции своими руками

Для установки вентиляции в здании необходимы следующие материалы:

• Вентиляционные каналы (воздуховоды). Изготавливаются из оцинкованной стали или пластика. Сечение вентиляционного канала может быть как круглым, так и квадратным.
• Решетки вентиляционные. Выбор сеточных моделей в настоящее время очень высок. Грозные стальные изделия времен СССР давно канули в лету. Теперь вы можете подобрать массив пластика для любого размера воздуховода или вентиляционных каналов. Различные дизайнерские решения при изготовлении этих материалов позволяют подобрать их под общий интерьер помещения.
• Капоты и нагнетатели. Эти устройства используются в системах принудительной вентиляции. Они представляют собой лопастные или роторные вентиляторы, обеспечивающие приток свежего или вытяжного воздуха.
• Воздухонагреватели (калориферы). Применяется при приточной вентиляции, чтобы не снижать температуру в доме.
• Рекуператоры воздуха. Применяются в системах принудительной приточно-вытяжной вентиляции. Внутри устройства находится теплообменник, в котором удаляемый из помещения воздух нагревает свежий. Таким образом, можно значительно снизить затраты электроэнергии на его обогрев. Однако стоит отметить, что рекуператоры работают до определенных температур окружающей среды. При наступлении заморозков воздух необходимо прогревать.
• Кассетные фильтры. Служат для фильтрации корма с улицы.
• Шумоподавители. Устанавливается для снижения уровня шума от работающего вентилятора.

Особенности и правила организации вентиляции в жилом доме

• Устройство вентиляционных каналов осуществляется на этапе строительства дома. Минимальный размер каждого из них должен быть 130х130 мм.
• Минимальная высота трубы над коньком крыши должна быть 500 мм. В противном случае может произойти нарушение тяги, что приведет к остановке циркуляции в помещении.
• Вентиляционные каналы расположены насколько возможно ближе к середине дома. В этом случае воздух из всех помещений будет отводиться равномерно.
• Толщина наружной части вентканала должна быть не менее 2,5 кирпича. В противном случае он может остыть и начать подсасывать уличный воздух.

Разработка схемы вентиляции своими руками

При разработке схемы вентиляции необходимо учитывать потребность помещения в свежем воздухе. Так, для спальни достаточно воздухообмена в 2-4 м ³ в час, а для кухни или прачечной нужно 10-15 м ³ . В среднем на 1 м ² Общая площадь требует притока свежего воздуха не менее 3 м ³ в час.

Проектирование систем вентиляции выполняется в следующем порядке:

• Выбор наиболее оптимального решения по организации вентиляции в доме.
• Разработка решения с учетом требуемой величины воздухообмена, подбора элементов системы (трубопроводы, вентиляторы и т.п.).
• Подготовка необходимых чертежей.
• При разработке системы вентиляции необходимо учитывать уровень шума, который будет производиться работающими турбинами. Так что ставить в спальню или детскую турбину с рекуператором смысла нет. Размещать их лучше на первом этаже либо в отдельной комнате.
• Все элементы системы должны быть доступны для обслуживания или ремонта. Не стоит прятать воздуховоды под натяжной потолок, лучше использовать для этого съемные короба, которые вам нужно предусмотреть.
• Размещение элементов системы должно соответствовать основному принципу: Свежий воздух подается в жилые помещения, а отработанный — выводится через технический. Поэтому вентиляционные каналы располагают в санузлах, кухнях, кладовых, прачечных, а приток обеспечивается через спальни, холлы и т.п.
• Не допускается вынос вытяжного санузла и кухни в один вентиляционный канал. При нарушении циркуляции воздуха бактерии из туалета могут попасть на кухню.
• При прокладке вентиляционных каналов их обязательно утепляют теплоизоляционными материалами. Их толщина должна быть не менее 50 мм.

Поэтапная инструкция по установке вентиляции в доме своими руками

Для нормального функционирования вентиляции необходимы оптимальные условия притока и оттока воздуха. При строительстве дома необходимо предусмотреть наличие вентиляционного канала или нескольких, сечение которых было бы достаточным для оттока воздуха. Соорудите вентиляционные каналы в месте расположения хозяйственных помещений (санузел, кухня, кладовая), так как именно через них происходит отток воздушных масс.

Порядок работы:

1. В первую очередь необходимо рассчитать мощность вентиляции одним из приведенных выше способов. Для расчетов подходит следующая таблица:

2. Далее из кирпича выкладываем вентиляционные каналы. Если на этапе строительства этого не было сделано, вентиляционные каналы можно установить из оцинкованной стали. Однако их внешние части необходимо утеплять.

3. При недостаточном воздухообмене можно установить вытяжные вентиляторы в санузлах и на кухне.

4. Если дом оборудован металлопластиковыми окнами и герметически утеплен, ни о каком воздухообмене не может быть и речи. Для этого необходимо обеспечить естественный или принудительный приток воздуха.

5. Для организации естественного притока используются различные приточные клапаны. Клапаны устанавливаются только в жилых помещениях.

6. Обычно клапан устанавливается под подоконником над радиатором отопления. В этом случае обеспечивается наилучшая конвекция. Для того, чтобы установить триммерный клапан, необходимо:

• с помощью алмазной коронки и перфоратора просверлить отверстие в стене. Сделайте его под небольшим уклоном в сторону улицы. Это делается для того, чтобы образовавшийся конденсат выводился, а не попадал в само устройство;
• , затем труба вставляется в отверстие. Снаружи стена вровень, а изнутри – с выступом от стены около 10 мм;
• зазор между стеной и трубой — пенопласт;
• снаружи установлена ​​защитная решетка;
• на внутреннюю часть, заслонки клапана, а так же фильтры. Количество клапанов в доме зависит от их производительности и необходимого количества свежего воздуха.

7. При недостаточном естественном притоке воздуха устанавливаются нагнетатели (достаточно мощные вентиляторы). Это можно сделать по следующей схеме:

8. Для того чтобы помещения не охлаждались воздухом с улицы, системы приточной вентиляции оборудуются рекуператорами или электронагревателями.

Основные схемы движения воздуха при монтаже вентиляции своими руками

При монтаже вентиляции в жилом доме своими руками необходимо придерживаться основных схем движения воздуха:

• Приток свежего воздуха в помещение следует обеспечивать через окна, специальные клапаны, а при их отсутствии — с помощью нагнетателей, только в жилых помещениях.
• Удаление воздуха по вентиляционным каналам, с использованием вытяжных и других подобных устройств осуществляется только через служебные помещения.
• Для каждого служебного помещения необходима организация отдельного вентиляционного канала.
• Для лучшей циркуляции воздуха внутри дома между межкомнатными дверями и полом должен быть технологический зазор не менее 20 мм.

Особенности вентиляции хозяйственных построек

Как правило, в хозяйственных постройках, особенно если они не отапливаемые, система вентиляции монтируется редко. Необходимость в циркуляции воздуха есть только в местах хранения продуктов: погребах и сараях, а также в гаражах, где скопление паров топлива и отработанных газов может быть опасным для здоровья.

• Для подсобных помещений обычно устанавливают приточно-вытяжную вентиляцию естественного действия. Так как воздух в погребе практически никогда не остывает до нулевых отметок, разница температур и давления будет циркулировать воздуху.
• Для гаража такая система может не подойти, так как естественная вентиляция не всегда справляется с отработанными газами и влагой, которая «приходит» с автомобилем. В этом случае лучше установить дополнительную вытяжку.
• В кладовых чаще всего оборудуют специальные вентиляционные окна или устанавливают вытяжные вентиляторы.

Система вентиляции своими руками: видео

« Ремонт мягкой кровли своими руками. Особенности ремонта кровли своими руками. Последовательность ремонта и необходимый материал для ремонта кровли своими руками Мягкая кровля – особенности материала и сферы применения.
