Лучшее охлаждение ПК в условиях ограниченного количества вентиляторов

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Вступление

Как эффективно охладить комплектующие внутри системного блока? Казалось бы, простой вопрос, над ответом на который не будет задумываться ни один опытный пользователь ПК, а уж тем более оверклокер или компьютерный энтузиаст. Мол что тут думать: холодный воздух идет по низу, а горячий воздух устремляется вверх — простая физика из школьного курса, следовательно, надо организовать вдув (забор холодного воздуха) снизу, а выдув горячего воздуха сверху, холодный воздух должен пройти через все комплектующие, попутно охлаждая у их и становясь теплым, и «выброситься» из корпуса по классике через вентилятор, расположенный на задней стенке. Но это теория. Теория, которая не учитывает воздушные потоки, создаваемые вентиляторами и количество этих самых вентиляторов.

Я же предлагаю рассмотреть более конкретную и приближенную к реальности ситуацию: как эффективно охладить комплектующие внутри системного блока, имея всего два вентилятора? Давайте рассмотрим как классические схемы охлаждения, так и нетипичные способы расположить вентиляторы в корпусе.

рекомендации

Предлагаю перейти к тестовому стенду.

Тестовый стенд

В статье такого формата было решено немного изменить структуру описания тестового стенда.

Итак, в качестве «подопытного» корпуса был выбран Thermaltake View 31 TG, довольно часто появляющийся в наших экспериментах. Выбор данной модели в качестве «испытуемой» был обусловлен тем, что  View 31 TG позволяет практически как угодно расположить вентиляторы внутри себя, а благодаря съемной передней панели данный корпус позволяет имитировать модели с плохой и хорошей продуваемостью.

За охлаждение комплектующих внутри корпуса отвечали два комплектных вентилятора Riing 14 LED Blue. Участие этих вентиляторов в эксперименте обусловлено тем, что они создают достаточно мощный воздушный поток, относительно шума, исходящего от них. И, собственно, мощный воздушный поток «раскроет» схему расположения вентиляторов, так как слабые вентиляторы смогли бы обеспечить достаточную мощность вдува или выдува и эксперимент можно было бы считать не достаточно честным и объективным.

Прогревали корпус изнутри процессор AMD Ryzen 7 2700, разогнанный до частоты в 3.9 ГГц по всем ядрам, тепловыделение которого составило порядка 140 ватт, и видеокарта NVIDIA GeForce GTX 1060 c TDP около 120 ватт. За охлаждение процессора отвечала двухбашенная система охлаждение GELID Phantom, обзор и тестирование которой были проделаны в прошлой статье. Рекомендую к ознакомлению.

Тестирование проходило при комнатной температуре в 22 градуса. Температура поддерживалась сплит-системой. Прогрев комплектующих осуществлялся программой OCCT. В качестве теста был выбран стресс-тест как видеокарты, так и процессора одновременно, AVX инструкции при этом были задействованы. Каждый тестовый прогон длился чуть больше 15 минут, чтобы обеспечить практически максимально возможный нагрев комплектующих в созданных условиях.

Тест «пристрелочный»: тестирование без использования вентиляторов

Для начала было решено провести «пристрелочное» тестирование, которое заключалось в том, что комплектующие внутри закрытого корпуса будут нагреваться при естественной циркуляции воздушных потоков. Смысл же этого тестирования заключался в том, чтобы выявить «эталонную» температуру, с которой мы в последующем будем сравнивать, чтобы определить, какая схема расположения вентиляторов покажет себя максимально эффективно.

В процессе тестирования горячие воздушные потоки будут выходить естественным путем через перфорационные отверстия на верхней крышке корпуса, а также «выбрасываться» через перфорацию в задней стенке при помощи башенного кулера GELID Phantom.

Были получены следующие результаты, с которыми вы можете ознакомиться во вложении.

Нагрев и скорость вращения (без вентиляторов)

Тест первый, схема первая: оба вентилятора на выдув, плохой забор воздуха спереди / хороший забор воздуха с передней стенки

Прошу обратить внимание на расположение вентилятора сверху. Именно такое расположение вентилятора в верхней части корпуса является максимально эффективным решением, так как располагать вентилятор сверху в передней части корпуса не имеет никакого смысла, так как данное решение максимально нецелесообразно — зачем выбрасывыть наружу еще холодный воздух? Также сразу хочется отметить, что в данной статье не будет схем со «вдувом сверху», так как мы намерены проверить реальные варианты схем, а не рассматривать всевозможные глупости неопытных пользователей.

Итак, при плохом заборе воздуха (закрытой передней стенке) нам удается выиграть практически 10 градусов по температуре процессора относительно корпуса без вентиляторов. Видеокарта становится холоднее на 4 градуса. А скорость вращения вентиляторов на башне сократилась на 100 оборотов. Компьютер стал заметно тише и холоднее.

Прошу ознакомиться с полученными результатами

Нагрев и скорость вращения: два вентилятора на выдув (плохой забор воздуха)

При хорошем заборе воздуха (открытой передней панели) удается выиграть дополнительный градус по температуре процессора. Скорость вращения процессорных вентиляторов несколько сокращается. Компьютер становится более шумным из-за худшей звукоизоляции.

Прошу ознакомиться с более подробными результатами во вложении.

Нагрев и скорость вращения: два вентилятора на выдув (хороший забор воздуха)

Тест дополнительный, схема упрощенная: один вентилятор на выдув (закрытая передняя панель)

Далее предлагаю выяснить, насколько необходимо иметь два вентилятора на выдув горячего воздуха. Для этого, разумеется, я убираю вентилятор, находящийся над процессорным кулером.

Данное действие привело к чуть заметному ухудшению результатов относительно схемы с двумя вентиляторами на выдув. Температура процессора поднялась на 1 градус, видеокарта же также прогрелась на 1 градус больше. Скорость вращения вентиляторов возросла.

Прошу ознакомиться с более подробными результатами во вложении.

Нагрев и скорость вращения: один вентилятор на выдув (плохой забор воздуха)

Тест второй, схема вторая: два вентилятора на вдув, закрытая и открытая передняя панель

Теперь посмотрим, на сколько эффективными себя покажут оба вентилятора, расположенные спереди корпуса. Выдув горячего воздуха будет осуществляться силами вентиляторов башенного кулера, а также естественным путем через перфорацию в верхней части корпуса.

С закрытой передней панелью данная схема расположения вентиляторов оказалась абсолютно неэффективной. Температура процессора поднялась на два градуса относительно схемы без использования корпусных вентиляторов. Но видеокарту удалось охладить на пару градусов.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: два вентилятора на вдув (закрытая передняя панель)

Открытая передняя панель дает настоящий «глоток свежего воздуха» комплектующим. Относительно корпуса, лишенного вентиляторов, температура процессора снизилась на 9 градусов. Данная схема расположения показала себя существенно лучше, та же компоновка вентиляторов с закрытой панелью, но проигрывает двум вентиляторам на выдув, работающими даже с закрытой передней панелью. Превосходство над одним вентилятором на выдув на 0,3 градуса — погрешность.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: два вентилятора на вдув (открытая передняя панель)

Тест третий, вариации «классических» схем: один вентилятор на вдув, один на выдув (разное расположение вентилятора на вдув спереди корпуса), открытая и закрытая передняя панель.

Теперь мы переходим к «классическим» схемам, объединенным в единый тест, так как все они предусматривают расположение одного вентилятора на вдув и одного на выдув.

Начнем с наиболее классического варианта, когда мы имеем вентилятор на вдув, расположенный внизу передней части корпуса и обдувающий жесткие диски, вентилятор на выдув располагается на задней стенке корпуса. Передняя панель корпуса закрыта.

Такое «классическое» расположение вентиляторов проигрывает по своей эффективности вариантам с двумя вентиляторами на выдув с точки зрения температуры процессора. Однако стоит заметить, что при таком расположении вентиляторов жесткие диски внутри системного блока охлаждаются куда лучше, чем в том варианте, когда в корпусе нет вентиляторов на вдув вовсе.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: «классическое» расположение вентиляторов (вентилятор на вдув снизу, передняя панель закрыта)

А теперь все то же самое, но с открытой передней панелью.

Температура ЦП снизилась до уровня двух вентиляторов на выдув с закрытой передней панелью. Температура жестких дисков опустилась до минимального значения.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: «классическое» расположение вентиляторов (вентилятор на вдув снизу, передняя панель открыта)

Переставляем вентилятор на вдув выше корзины с жесткими дисками и закрываем переднюю панель корпуса.

Определенно, данная схема расположения не имеет абсолютно никакого смысла, так как температура процессора стала даже выше, чем с одним вентилятором на выдув. Но стоит заметить, что при таком расположении.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: «классическое» расположение вентиляторов (вентилятор на вдув сверху, передняя панель закрыта)

Сохраняем расположение вентиляторов и отрываем переднюю панель корпуса.

Температура процессора оказалась средней между двумя вентиляторами на выдув с закрытой крышкой и с открытой крышкой. Температура видеокарты осталась примерно на том же уровне. Эффективность охлаждения корзины с жесткими дисками определенно снизилась.

С более подробными результатами прошу ознакомиться в материалах, представленных во вложении.

Нагрев и скорость вращения: «классическое» расположение вентиляторов (вентилятор на вдув сверху, передняя панель открыта.

Заключение

В заключении напрашиваются как очевидные для многих, так и несколько не очевидные выводы: первое, передняя панель с боковой перфорацией ухудшает охлаждение комплектующих, выбирайте корпуса с прямым забором воздуха с передней части корпуса; второе, наиболее сбалансированной показала себя «классическая» схема с вентилятором, расположенным в нижней части передней панели, что помогает обдувать жесткие диски, однако, если в вашем ПК уже нет жестких дисков, то вам стоит задуматься о расположении двух вентиляторов на выдув; третье, выдув намного важнее, чем вдув — не зря даже в самые слабые и дешевые компьютеры ставят один вентилятор на выдув горячего воздуха из корпуса, хотя бы один вентилятор на выдув должен быть в вашем компьютере обязательно.

Дополнение

В тестировании не приняла участие схема продува, когда в корпусе имеется один вентилятор на вдув, забирающий воздух через перфорацию через нижнюю стенку корпуса, и один вентилятор на выдув, расположенный на верхней стенке корпуса над процессорным кулером. Определенно, такая схема имеет место быть, но требует горизонтального расположения башни, чтобы башенные вентиляторы забирали холодный воздух снизу и помогали «выбросить» его вверх к выдувающему вентилятору.  Наиболее эффективно данная схема  может себя показать в редких корпусах с горизонтальным расположением материнской платы, как, например, в легендарном SilverStone Raven RVX01:

А какая схема расположения вентиляторов в вашем системном блоке?

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Схема охлаждения системного блока

Для стабильной работы любого компьютера требуется его правильное охлаждение. Ведь электронные компоненты современных компьютеров имеют неприятное свойство нагреваться в процессе эксплуатации, что в случае отсутствия охлаждения влечет за собой постоянные зависания или аварийные отключения ПК. Без эффективного отвода тепла и охлаждения за считанные минуты новейшая видеокарта или процессор могут прийти в негодность. Все главные составляющие системного блока сегодня потребляют большую мощность, которая рассеивается в виде тепла. Как правильно организовать систему охлаждения компьютера, чтобы не испытывать судьбу и не рисковать дорогостоящим оборудованием?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Руководство по воздушному охлаждению компьютера
• Сайт для пользователей персональных компьютеров
• Охлаждение системного блока и его компонентов. (заметки из рабочей тетради)
• Выбираем корпусной вентилятор для компьютера
• Конструируем систему охлаждения компьютера
• Руководство по воздушному охлаждению компьютера
• Как правильно организовать охлаждение в игровом компьютере
• Схемы включения вентиляторов для охлаждения системных блоков персональных компьютеров
• Дополнительные системы охлаждения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РАЗРУШИТЕЛЬ МИФОВ / ПРАВИЛЬНОЕ ОХЛАЖДЕНИЕ ПК

Руководство по воздушному охлаждению компьютера

Обычные вентиляторы верой и правдой служат владельцам компьютеров уже многие годы, до сих пор оставаясь основным методом охлаждения — есть и другие, но те скорее для энтузиастов. Системы фазового перехода неприлично дорогие, а жидкостное охлаждение со всяческими трубками, помпами и резервуарами дополняется постоянными переживаниями по поводу протечек. А охлаждение в жидкостной системе всё равно происходит воздухом, только радиатор вынесен подальше.

Отбросив переживания за возраст технологии, трудно не признать, что продувка радиатора воздухом комнатной температуры — эффективный способ отвода тепла. Проблемы возникают, когда вся система не позволяет воздуху нормально циркулировать в корпусе. Данное руководство поможет оптимизировать работу системы охлаждения и тем самым повысить производительность, стабильность работы и долговечность комплектующих.

Большинство современных корпусов относится к ATX-компоновке: оптические приводы спереди сверху, жёсткие диски сразу под ними, материнская плата крепится к правой крышке, блок питания сзади сверху, разъёмы плат расширения выводятся на заднюю часть.

У этой схемы есть вариации: жёсткие диски могут крепиться в нижней передней части сбоку с помощью адаптеров быстрого подключения, что упрощает их снятие и установку и обеспечивает дополнительное охлаждение со стороны отсеков дисковых приводов.

Иногда блок питания размещается снизу, чтобы через него не проходил выводимый тёплый воздух. В целом подобные отличия не оказывают негативного влияния на циркуляцию воздуха, но должны учитываться при прокладке кабелей об этом чуть далее. Вентиляторы обычно устанавливаются в четырёх возможных позициях: спереди, сзади, сбоку и сверху. Передние работают на вдув, охлаждая нагретые комплектующие, а задние выводят тёплый воздух из корпуса. В прошлом такой простой системы уже хватало, но с современными греющимися видеокартами которых может быть и несколько , увесистыми комплектами оперативной памяти и разогнанными процессорами следует серьёзнее задуматься о грамотной циркуляции воздуха.

Не поддавайтесь соблазну выбрать корпус с наибольшим количеством вентиляторов в надежде на наилучшее охлаждение: как мы скоро узнаем, эффективность и плавность движения воздуха заметно важнее показателя CFM объём воздушного потока в кубических футах в минуту. Первым шагом в сборке любого компьютера является выбор корпуса, в котором есть нужные вам вентиляторы и нет ненужных.

Неплохой стартовой точкой будет корпус с тремя вертикально расположенными кулерами спереди, поскольку они будут равномерно втягивать воздух по всей поверхности.

Однако такое количество кулеров на вдуве приведёт к повышенному давлению воздуха в корпусе подробнее о давлении читайте в конце статьи. Для выведения накапливающегося тёплого воздуха понадобятся вентиляторы на задней и верхней стенках. Не покупайте корпус с очевидными помехами для циркуляции воздуха.

К примеру, отсеки с быстрым подключением жёстких дисков — это замечательно, но если они требуют вертикальной установки накопителей, это будет серьёзно сдерживать воздушный поток. Подумайте насчёт модульного блока питания. Возможность отключения лишних проводов сделает системный блок просторнее, а в случае апгрейда можно будет без труда добавить нужные кабели. Не устанавливайте необязательные комплектующие: вытащите старые PCI-карты, которые уже никогда не пригодятся, дополнительное охлаждение для памяти пусть остаётся в коробке, а несколько старых жёстких дисков можно заменить на один такого же объёма.

И бога ради, избавьтесь уже от флоппи-дисковода и привода для дисков. Массивные воздуховоды на корпусе могут казаться неплохой идеей в теории, но на деле будут скорее мешать движению воздуха, так что отсоедините их, если это возможно. Вентиляторы на боковых стенках бывают полезны, но чаще создают проблемы. Если они работают со слишком большим CFM, то сделают неэффективными кулеры на видеокарте и процессоре.

Они могут вызывать турбулентность в корпусе, затрудняя циркуляцию воздуха, а также приводить к ускоренному накоплению пыли. Идеальным выбором для этого будет крупный кулер с небольшой скоростью вращения. Регулярно проводите чистку корпуса! Скопление пыли представляет серьёзную угрозу для электроники, ведь пыль — это диэлектрик, к тому же, она забивает пути вывода воздуха.

Просто откройте корпус в хорошо проветриваемом месте и продуйте его компрессором еще в продаже можно найти баллончики с сжатым воздухом для продувки или слегка пройдитесь мягкой кистью. Пылесос не рекомендую, может отломать и засосать что-нибудь нужное. Подобные меры останутся обязательными, по крайней мере до тех пор, пока мы все не перейдём на кулеры с самоочисткой.

Не запихивайте системный блок в какое бы то ни было подобие закрытой коробки. Не доверяйте производителям компьютерной мебели, они ничего не понимают в том, что и для чего делают. Внутренние отсеки в столах выглядят очень удобными, но сравните это с неудобством замены перегревшихся комплектующих.

Нет смысла в продумывании системы охлаждения, если в итоге вы поставите компьютер туда, где воздуху некуда будет выходить. Как правило, конструкция стола позволяет убрать заднюю стенку отсека для компьютера — это обычно решает проблему. Старайтесь не ставить системный блок на ковёр, иначе в корпусе будет быстрее скапливаться пыль и ворс.

Климат в вашей местности тоже стоит учитывать. Если вы живёте в жаркой области, понадобится серьёзнее отнестись к охлаждению, возможно, даже подумать насчёт водяного охлаждения.

Если у вас обычно холодно, то воздух в помещении представляет особенную ценность, а значит использовать его следует с умом. Если вы курите, настоятельно рекомендуется делать это не рядом с компьютером. Пыль и без того вредна для комплектующих, а сигаретный дым порождает худший из возможных видов пыли из-за своей влажности и химического состава.

Отмывать такую липкую пыль очень сложно, и в результате электроника выходит из строя быстрее обычного. Правильная прокладка кабелей требует обстоятельного планирования, а необходимое терпение найдётся не у каждого, кто радуется покупке нового железа. Хочется поскорее закрутить все болтики и подключить все провода, но торопиться не надо: время, потраченное на грамотное размещение кабелей, не затрудняющее циркуляцию воздуха, окупится с лихвой.

Начните с установки материнской платы, блока питания, накопителей и приводов. Затем, подводите кабели к устройствам, примерно обозначая их группировку.

Так у вас появится представление об итоговом количестве отдельных пучков и вы поймёте, хватает ли им запаса для размещения под материнской платой.

Возможно, для этого вам понадобятся дополнительные переходники. Затем надо выбрать инструменты для стяжки кабелей, исходя из личных предпочтений. На рынке представлено много продукции для стягивания кабелей в пучки и их закрепления на корпусе. Кабели передачи данных можно без труда подвернуть под накопитель или поверх него или же поместить их в свободном соседнем отсеке.

Если кабели располагаются на пути движения воздуха, закрепите их на стенке корпуса или отсека. В наши дни IDE-кабели — редкость, но если что, замените их плоские версии на круглые. Теперь, когда все кабели на своих местах, осталось подключить устройства, не волнуясь, что провода будут мешать потокам воздуха. Как ни странно, не стоит уравнивать вытяжные и втягивающие вентиляторы по CFM. Лучше выбирать между положительным и отрицательным давлением. В конфигурации с положительным давлением на вдув ставятся кулеры с более высоким CFM.

В конфигурации с отрицательным давлением CFM выше на выводе воздуха, что создаёт частичный вакуум в корпусе. Выбирайте схему давления с учётом начинки своего компьютера. Можно купить корпус с настраиваемой скоростью вентиляторов. Можно прибегнуть у сторонним решениям для управления скоростью кулеров, но они обходятся недёшево и выглядят зачастую безвкусно.

Посоветуйтесь со своим кошельком и чувством прекрасного. Теперь, когда воздух беспрепятственно и эффективно охлаждает компьютер, вы можете быть уверены, что ваши драгоценные комплектующие прослужат долго и будут работать на полную мощь.

Вы должны быть зарегистрированы, чтобы оставить комментарий. Искать в. Войти Регистрация. Руководство по воздушному охлаждению компьютера.

Hardware 27 марта Редакция. Компоновка корпуса Большинство современных корпусов относится к ATX-компоновке: оптические приводы спереди сверху, жёсткие диски сразу под ними, материнская плата крепится к правой крышке, блок питания сзади сверху, разъёмы плат расширения выводятся на заднюю часть. Размещение кулеров Вентиляторы обычно устанавливаются в четырёх возможных позициях: спереди, сзади, сбоку и сверху.

Общие правила Не поддавайтесь соблазну выбрать корпус с наибольшим количеством вентиляторов в надежде на наилучшее охлаждение: как мы скоро узнаем, эффективность и плавность движения воздуха заметно важнее показателя CFM объём воздушного потока в кубических футах в минуту. Крупные, медленные кулеры обычно гораздо тише и эффективнее, так что по возможности берите их. Окружение Не запихивайте системный блок в какое бы то ни было подобие закрытой коробки. Прокладка кабелей Правильная прокладка кабелей требует обстоятельного планирования, а необходимое терпение найдётся не у каждого, кто радуется покупке нового железа.

Кабелепровод — это пластиковая трубка, разделённая с одной стороны. Пучок проводов помещается внутрь и трубка закрывается. При умелом использовании выглядит аккуратно, но могут возникнуть трудности, если пучок должен изгибаться. Спиральная обмотка — отличный вариант.

Это закрученная в виде штопора пластиковая лента, которую можно размотать и обхватить ей пучок кабелей. Очень гибкая, поэтому в некоторых случаях удобнее кабелепровода.

Кабельная оплётка сегодня часто встречается на проводах, идущих от блока питания, в первую очередь в материнскую плату. Можно приобрести отдельно для стяжки кабелей — выглядит восхитительно, но проделать всю работу будет непросто. Кабельные хомуты обязаны иметься в достатке у каждого сборщика компьютеров. В сочетании с клейкими крепёжными площадками они делают прокладку кабелей простой и непринуждённой.

Хомуты-липучки как застежки у курток можно использовать повторно — если вы регулярно вносите изменения в систему проводов — но выглядят они уже не столь аккуратно. Под воздействием высокой температуры такая плёнка сжимается, крепко стягивая провода в месте контакта.

Положительное или отрицательное давление? Преимущества: Воздух выходит через все мельчайшие отверстия в корпусе, заставляя каждую щёлочку вносить свой вклад в охлаждение; В корпус попадает меньше пыли; Полезнее для видеокарт с пассивным охлаждением. Недостатки: Видеокарты с системой прямого отвода тепла будут частично противодействовать работе кулеров; Не лучший выбор для энтузиастов.

Преимущества: Хорошо подходит для энтузиастов; Усиливает естественную конвекцию; Прямой, линейный воздушный поток; Подходит для видеокарт с системой прямого отвода тепла; Усиливает действие вертикального процессорного кулера.

Недостатки: Пыль накапливается быстрее, поскольку воздух втягивается через все отверстия; Видеокарты с пассивным охлаждением не получают никакой поддержки.

Беглое руководство по релизным эксклюзивам PlayStation 4. Руководство для родителей. Сборка компьютера на Ryzen. Комментарии Вы должны быть зарегистрированы, чтобы оставить комментарий Зарегистрируйтесь, это просто!

Сайт для пользователей персональных компьютеров

Ни для кого не секрет, что при работе компьютера все его электронные компоненты нагреваются. Некоторые элементы греются весьма ощутимо. Процессор, видеокарта, северные и южные мосты материнской платы — самые греющиеся элементы системного блока. Перегрев вообще опасен и приводит к аварийному отключению компьютера. Поэтому основной проблемой всей электронной части вычислительной техники — это правильное охлаждение и эффективный отвод тепла.

А охлаждение в жидкостной системе всё равно происходит У этой схемы есть вариации: жёсткие диски могут крепиться в Не запихивайте системный блок в какое бы то ни было подобие закрытой коробки.

Охлаждение системного блока и его компонентов. (заметки из рабочей тетради)

Устройство компьютера довольно сложное — он состоит из множества блоков, каждый из которых выделяет много тепла. Перегрев любого из них может привести в лучшем случае к неправильной работе и аварийному выключению компьютера, в худшем — к выходу из строя. Особенно сильно нагреваются процессор, видеокарта, микросхемы северного и южного моста на материнской плате. Но и прочие узлы также греются — например, винчестер при активной работе нагревается весьма ощутимо. Поэтому компьютер нуждается в охлаждении. Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах — воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы.

Выбираем корпусной вентилятор для компьютера

Процессоры, перешагнув гигагерцовый барьер, начали требовать нешуточного охлаждения. Компания Intel, постоянно внедряя все более совершенные технические процессы, пытается этому противостоять, но делать это в одиночку, сами понимаете, дело гиблое. Вовлечение в борьбу за холодные «мозги» производителей корпусов и блоков питания немного склонило коромысло весов в сторону пользователя, которому теперь можно не заботиться об охлаждении, если он купил качественный корпус. А что делать тем, у кого нет денег на качественный корпус, или процессор выделяет гигантское количество тепловой энергии? Рассмотрим классическую схему охлаждения, рекомендуемую для своих процессоров AMD для Intel отличия несущественны , отображенную на рисунке 1.

В предыдущей статье, посвященной вопросам охлаждения процессора , мы уже упоминали о том, что любой потребитель электрического тока в той или иной степени нагревается в процессе работы. Определить примерное количество выделяемой теплоты очень легко, достаточно определить суммарную электрическую мощность, потребляемую системным блоком.

Конструируем систему охлаждения компьютера

Несмотря на сильно выросшую в последнее время популярность всевозможных мобильных гаджетов, настольный компьютер всё ещё остаётся весьма востребованным устройством. Он собирается из отдельных стандартных комплектующих, таких как материнская плата, центральный процессор, графический ускоритель и т. И только сбалансированность, и продуманность этого комплекса в целом, позволит обеспечить благоприятный температурный режим работы всех компонентов компьютера. Это особенно актуально для мощных конфигураций, например, игровых. Давайте продумаем систему охлаждения для такого компьютера.

Руководство по воздушному охлаждению компьютера

Когда мы задумываемся об охлаждении системного блока компьютера, возникают вопрос, почему два практически одинаковых системных блока имеют различную эффективность теплосъема? Вот тогда на первый план выходит эффективность вентиляции СБ. Она в первую очередь зависит от используемого вентилятора. Она экспериментально определяется для каждого типа вентилятора в лабораторных условиях и носит название — расходная характеристика вентилятора. Рисунок 1. Эта упрощенная характеристика может быть описана выражением:.

тегами Компьютерная грамотность, Система охлаждения, Идиотизм. Есть что рассказать? что с открытой крышкой системный блок охлаждается лучше. Схему не особо старались рисовать, поверхностно.

Как правильно организовать охлаждение в игровом компьютере

Эта статья обобщает опыт автора по конструированию эффективных и малошумящих систем воздушного охлаждения компьютеров. Рассматриваются основные принципы построения системы охлаждения, приведены результаты некоторых исследований в этой области и множество практических рекомендаций. Используя приведённые здесь материалы, вы сможете сконструировать систему охлаждения под собственные нужды, исходя из ваших потребностей и возможностей. Введение Ни для кого не секрет, что высокое быстродействие современных компьютеров имеет свою цену: они потребляют огромную мощность, которая рассеивается в виде тепла.

Схемы включения вентиляторов для охлаждения системных блоков персональных компьютеров

ВИДЕО ПО ТЕМЕ: Улучшение вентиляции в корпусе, дополнительный радиатор на бэкплейт видеокарты

Дополнительных системы охлаждения на базе стандартных вентиляторов имеют следующие достоинства :. При дополнительном охлаждении обычного системного блока желательно использовать стандартные вентиляторы. В таких корпусах имеются стандартные места крепления дополнительный кулер ставится или над блоком питания или под ним, в зависимости от типа корпуса. Так как охлаждать надо микросхемы, двигатель и электромагниты, то, учитывая что именно воздух является охладителем, устройства, крепящиеся снизу, имеют некоторое преимущество. А именно кулеры для трехдюймовых отсеков крепятся внизу. Охладители для больших корпусов, как правило, обдувают накопитель сбоку.

Обычные вентиляторы верой и правдой служат владельцам компьютеров уже многие годы, до сих пор оставаясь основным методом охлаждения — есть и другие, но те скорее для энтузиастов.

Дополнительные системы охлаждения

Лето стремительно вступило в свои права; столбик термометра ползет вверх, и все чаще приходится задумываться о том, как обеспечить комфортную температуру. Поверьте: для компьютеров проблема борьбы с жарой не менее актуальна, чем для их пользователей. И это в лучшем случае. Чем жарче на улице и в квартирах, тем острее вопрос защиты от перегрева и тем пристальнее внимание к системам охлаждения системного блока и его компонентов. В этой статье вы не найдете длинного перечня моделей кулеров, но, прочитав ее, сами сможете выбрать подходящие компоненты системы охлаждения ПК и грамотно подойти к выбору нового корпуса. Причина тривиальна: как любой электроприбор, компьютер рассеивает часть порой весьма значительную потребляемой электроэнергии в виде тепла — например, процессор переводит в тепло почти всю использованную энергию.

Система охлаждения персонального компьютера — один из его неотъемлемых элементов. Ведь каждый компьютерный компонент действует от электрического тока, а потому он и нагревается. Причем степень их нагрева зависит прямо пропорционально от того, каков уровень нагрузки на эти компоненты. Иначе говоря, когда вы желаете, чтобы компьютер успешно выполнял поставленные задачи и при этом не перегорел, тогда подберите ему качественное охлаждение.

Охлаждение ПК: как настроить вентиляторы корпуса компьютера

Обеспечить достаточное охлаждение компьютера с помощью вентиляторов корпуса ПК не сложно, но это может быть сложно. Конечно, вы можете использовать подход «максимальной мощности», вставив как можно больше вентиляторов в корпус и на него, но это далеко не идеально. В настройке должна быть рифма или причина, иначе она станет чем-то совершенно неэффективным. Мы разбираем основы воздушного охлаждения вашего компьютера, чтобы вы могли избежать аварии, подобной Чернобыльской.

Корпусные вентиляторы и вентиляция

Каждый вентилятор имеет производительность в кубических футах в минуту (куб. фут/мин), которая измеряет объем воздуха, который он перемещает за минуту. Чем больше CFM, тем больше воздуха перемещает вентилятор. Для надлежащего воздушного охлаждения вашего компьютера вам необходимо иметь достаточное количество вентиляторов корпуса, чтобы нагнетать или вытягивать воздух из корпуса. Чем больше вентиляторов корпуса, тем выше общий CFM и больше воздуха, проходящего через ваш компьютер.

Учитывайте уровень шума, так как вентиляторы могут издавать сильный гул. Чтобы компьютер не был слишком громким, используйте меньшее количество вентиляторов или сделайте их тише. Также мигающие разноцветные огоньки не должны быть главной фишкой ваших корпусных вентиляторов.

Используйте правильное расположение вентилятора

Воздух проходит через вентилятор в одну сторону и выходит с другой. Изменяя направление установки вентилятора, он может работать как на всасывание, так и на вытяжку. Также следует обратить внимание на размещение вентиляторов. Воздух должен свободно проходить через корпус. Как правило, вы хотите, чтобы вентиляторы корпуса перед корпусом втягивали воздух, а вентиляторы сзади выдували воздух.

Если в вашем корпусе есть вентиляционные отверстия в верхней части, их следует расположить как вытяжные вентиляторы, поскольку горячий воздух будет подниматься вверх. Для всасывания следует использовать боковые вентиляторы, хотя они часто не имеют воздушных фильтров. Чтобы предотвратить проблемы с пылью, вы можете изготовить свои собственные фильтры.

Пыль — бесшумный убийца

Говоря о пыли, вы хотите убедиться, что ваш компьютер не содержит пыли, насколько это возможно. В противном случае весь поток воздуха в мире не поможет охладить ваши компоненты. Чтобы уменьшить количество пыли в корпусе, убедитесь, что воздух, поступающий в корпус, сначала проходит через фильтр. Во многих чехлах есть съемные фильтры, которые можно очистить путем быстрого ополаскивания. Просто обязательно очищайте фильтры один раз в голубую луну. Оставляя фильтры грязными или покрытыми пылью, вы уменьшаете поток воздуха и мощность охлаждения.

Помимо вентиляторов и вентиляционных отверстий, другими важными точками проникновения являются многочисленные небольшие зазоры в корпусе и прилегающих частях. Вы не можете реально контролировать поток воздуха в этих точках, если только вы не хотите нанести на корпус герметик или герметик.

Фото Джеффа Кубина, взято с сайта Flickr Creative Commons

Отличные предложения на корпусные вентиляторы

Убедитесь, что ваши вложения не нагреваются и защищены с помощью надлежащих корпусных вентиляторов для ПК. NeweggBusiness предлагает широкий выбор корпусных вентиляторов, от самых простых до ярких RGB, для любого типа сборки.

Положительное и отрицательное давление воздуха

Оптимальное давление воздуха в корпусе компьютера — одна из самых обсуждаемых тем в компьютерном охлаждении. Проще говоря, компьютерный корпус может иметь:

• Положительное давление. Вентиляторы корпуса нагнетают в корпус больше воздуха, чем затем вытягивают, поэтому давление воздуха внутри корпуса выше.
• Нейтральное давление – Давление воздуха в корпусе равно давлению воздуха снаружи корпуса. Трудно достичь, если вы не оставите дело открытым.
• Отрицательное давление — из корпуса вытягивается больше воздуха, чем нагнетается, создавая вакуум.

Чтобы определить давление, просуммируйте CFM всех приточных вентиляторов и CFM всех вытяжных вентиляторов. Если впуск CFM больше, то у вас положительное давление. Если выхлоп CFM больше, то у вас отрицательное давление. Нейтральным было бы, когда CFM впуска и выпуска равны.

В идеальном случае у вас было бы нейтральное давление в закрытом корпусе, потому что пыль не всасывалась бы внутрь. Отрицательное давление означало бы, что воздух всасывается в ваш корпус из всех крошечных зазоров, которые вы не можете контролировать и не можете. t иметь включенные фильтры, что означает менее эффективное охлаждение с течением времени. Стремитесь к слегка положительному давлению, с немного более высоким CFM на впуске, чем CFM на выпуске. Таким образом, воздух, который попадает в ваш корпус, сначала проходит через фильтр.

Заключительные слова

При сборке компьютера не забудьте настроить систему охлаждения с учетом принципов, изложенных выше. В противном случае вы можете получить тостер из компьютера. Просто избегайте этих безвкусных корпусных вентиляторов со светодиодами в офисе.

Первоначально опубликовано в сентябре 2015 г. Обновлено в феврале 2021 г.0001

Чтобы оптимизировать воздушный поток в вашем ПК, лучше всего понять, как работает охлаждение внутри корпуса компьютера. Таким образом, вы можете настроить охлаждающие вентиляторы наилучшим образом для любой ситуации.

Содержание-

• Основные три типа конфигураций воздушного потока
  • Отрицательное внутреннее давление воздуха
  • Положительное внутреннее давление воздуха
  • Слегка положительное внутреннее давление воздуха (более сбалансированное)
• Как настроить вентиляторы 800049 Оценка необходимого количества вентиляторов
• Настройка скорости вращения вентиляторов

Вы можете настроить вентиляторы по-разному, чтобы получить разные результаты. Поэтому я поделюсь ими всеми и укажу, какой из них я рекомендую, основываясь на своем опыте сборки сотен компьютеров с нуля.

Отмечу лишь, что достаточно просто создать приличный поток воздуха внутри корпуса компьютера и снизить температуру системы до приемлемого уровня.

Настоящая задача — поддерживать прохладу, тишину и чистоту с течением времени. Так вот на чем мы будем акцентировать внимание. Полное понимание, чтобы вы могли настроить охлаждение как профессионал.

Вот ссылка на мой обзор лучшего процессорного кулера на рынке.

Три основных типа конфигураций воздушного потока

Мы начнем с рассмотрения трех способов настройки охлаждения.

Чтобы помочь вам лучше понять мое объяснение, вот два типа вентиляторов, на которые я буду ссылаться:

• Вытяжной вентилятор: Нагнетательная сторона этого вентилятора крепится к стенке корпуса. Он всасывает воздух изнутри корпуса и выдувает его наружу.
• Приточный вентилятор: сторона нагнетания обращена внутрь корпуса, всасывает воздух снаружи корпуса и нагнетает его внутрь.

Отрицательное внутреннее давление воздуха

Отрицательное давление воздуха означает, что выходит больше воздуха, чем поступает. Вытяжной(е) вентилятор(ы) имеют более высокую скорость воздушного потока, чем приточный(е). И, конечно же, мы имеем в виду всех вентиляторов внутри корпуса как коллектив.

Примеры:

• Больше вытяжных вентиляторов того же размера или большего размера, чем приточные вентиляторы.
• Вытяжной вентилятор вращается быстрее и имеет тот же размер, что и приточный вентилятор.
• Вытяжной вентилятор имеет более высокую скорость воздушного потока, чем всасывающий.

Примечание: Те же самые пункты, перечисленные здесь, могут быть применены к любой конфигурации вентилятора при сравнении скоростей воздушного потока.

Несмотря на то, что это эффективный способ охлаждения вашей системы, со временем он может привести к попаданию в корпус большего количества пыли. Также сложнее добавить фильтры во впускные зоны корпуса, специально втягивающие воздух исключительно через них.

Это связано с тем, что воздух может подсасываться туда, где нет места для добавления фильтра.

Однако в некоторых уникальных случаях может возникнуть ситуация, когда конфигурация с отрицательным давлением воздуха не будет втягивать много пыли.

Должны быть соблюдены следующие условия:

1. Должна быть достаточно большая фильтруемая площадь забора.
2. Фильтр должен иметь правильный размер пор и плотность.
3. Фильтр должен иметь правильную скорость поперечного потока.
4. В корпусе компьютера не должно быть слишком много областей забора воздуха без фильтрации.

При наличии этих условий можно утверждать, что корпус может оставаться чистым в течение более длительного периода времени.

Положительное внутреннее давление воздуха

Положительное давление воздуха означает, что в корпус вдувается больше воздуха, чем наружу. Приточный(е) вентилятор(ы) имеют более высокую скорость воздушного потока, чем вытяжной(е) вентилятор(ы).

Хотя некоторое положительное внутреннее давление воздуха внутри корпуса — это хорошо, слишком избыточное — не самое лучшее.

Если в корпус нагнетается много воздуха при небольшом потоке отработанного воздуха, вы можете оказаться в ситуации, когда происходит недостаточное движение воздуха.

Это приводит к застою воздуха, который может нагреваться от внутренних компонентов и повышать внутреннюю температуру ПК.

Слегка положительное внутреннее давление воздуха (Более сбалансированное)

Это то, что я считаю лучшим с точки зрения сохранения прохлады и чистоты. Наличие положительного давления воздуха означает, что воздух будет втягиваться в основном от вашего приточного вентилятора (ов), и, как я уже упоминал, воздух легче фильтровать.

Стандартный воздушный фильтр может быть установлен перед вашим приточным вентилятором (вентиляторами), если в вашем корпусе его нет, чтобы гарантировать, что в ваш корпус будет поступать более чистый воздух без пыли.

Поскольку поток воздуха более сбалансирован, выбрасывается достаточное количество воздуха, а это означает, что поступает и выходит достаточное количество воздуха .

Это оставляет мало шансов на нагрев застоявшегося воздуха и предотвращает повышение внутренней температуры выше желаемого уровня.

Как настроить вентиляторы

Взгляните на вентиляторы, которые в настоящее время установлены на вашем ПК. Обратите внимание на то, сколько у вас приточных вентиляторов по сравнению с количеством вытяжных вентиляторов.

Если у вас есть шумные, отключайте их по одному, пока шум не исчезнет. После этого вам будет ясно, какие вентиляторы вам нужно заменить. Если вентилятор шумит при холодном пуске, но становится тише при вращении, обязательно замените его, так как в дальнейшем он, скорее всего, вызовет у вас проблемы.

Совет: Не отключайте важные вентиляторы аппаратных компонентов во время работы компьютера, например, вентиляторы процессора или графического процессора.

Оцените необходимое количество вентиляторов

Размер корпуса компьютера будет определять, сколько вентиляторов вы сможете установить в определенной степени.

Для большинства корпусов формата Mid-Tower вам потребуется около двух или трех вентиляторов на входе на передней панели ПК и один вытяжной вентилятор.

Если у вас большой корпус Full Tower, хорошей отправной точкой будет три приточных вентилятора спереди и один сзади.

Корпус большего размера имеет больше областей, где воздух может быть вытеснен из корпуса, по сравнению с корпусом меньшего размера Mid-Tower. Поэтому я рекомендую как минимум три приточных вентилятора.

Старайтесь использовать самый большой тип вентилятора, который может поддерживать ваш корпус. Вы будете очень рады, что сделали это позже, так что вы можете наслаждаться очень тихой системой.

Стандартные размеры вентиляторов, используемых в компьютерах

Размер корпуса вентилятора (весь корпус)	Между монтажными отверстиями
40mm	32mm
50mm	40mm
60mm	50mm
70mm	60mm
80mm	71. 5mm
92mm	82.5mm
120mm	105mm
140mm	124.5mm
200mm	154mm
220mm	170mm

Также выбирайте вентиляторы с шарикоподшипником вместо подшипника скольжения. Это продлится намного дольше.

В некоторых случаях установка дополнительного вентилятора в верхней задней части корпуса может помочь снизить температуру процессора. Не во всех корпусах есть крепление для вентилятора в верхней части, поэтому это может быть не вариант.

Если вы ищете воздушный процессорный кулер премиум-класса, вы можете прочитать мою статью о Noctua NH-D15 chromax.black, в которой я подробно расскажу об этом.

Примечание: Выбор вентиляторов с четырьмя проводами позволит вам легче управлять ими. Это упростит управление скоростью вращения вентилятора с большинства контроллеров даже при управлении ими с материнской платы.

Настройка скорости управления вентилятором

Вентилятор с ручным внешним регулятором скорости

Существует множество способов управления вентиляторами. Многие производители предлагают широкий спектр продуктов для достижения этой цели.

Если вы планируете настроить их один раз и забыть о них, достаточно просто подключить их к штырьковому разъему на материнской плате.

Большинство программ BIOS поддерживают регулировку скорости вращения вентилятора, что позволяет настраивать кривую скорости или обеспечивает полную автоматизацию скорости вращения вентилятора при изменении температуры внутри корпуса ПК.

Это достигается с помощью датчиков температуры для получения показаний температуры.

Если вы обнаружите, что BIOS вашей материнской платы не предоставляет настраиваемые функции, которые вам нужны, можно установить программное приложение, такое как SpeedFan.

Если вы хотите сделать еще один шаг вперед, система контроллера вентилятора может стать идеальным аппаратным компонентом для добавления в систему.

Все вентиляторы подключаются к модулю, который также подключается к вашему источнику питания. Модуль позволяет считать скорость каждого вентилятора на основе показаний температуры с датчиков.

Их обычно называют концентраторами вентиляторов с ШИМ или просто контроллерами вентиляторов.

Более дорогие модели имеют пакет прошивки, который может принимать программируемые профили для автоматического управления вентиляторами в зависимости от показаний температуры.

Некоторые даже предлагают интерфейсы с сенсорным экраном на ЖК-дисплее, который можно установить в отсек для 5,25-дюймового дисковода.

Как обеспечить хороший поток воздуха, сохраняя при этом тишину

В другой нашей статье мы рассказывали, как сделать так, чтобы компьютер оставался тихим. По сути, попробуйте установить самые большие вентиляторы, какие только сможете.

Это может противоречить чьей-то первой мысли: чем больше лопасти вентилятора, тем больше шума.

Хотя это и правда, есть и другие факторы, которые следует учитывать. Вентиляторы приводятся в движение двигателями.

Двигатели, вращающиеся с более высокими оборотами в минуту (количество оборотов в минуту), могут создавать больше шума. То же самое верно и для лопастей вентилятора, движущихся по воздуху.

При использовании вентилятора большего размера можно достичь большей скорости воздушного потока при более низких оборотах. Это означает, что вентиляторы должны вращаться только на долю скорости по сравнению с меньшими вентиляторами, чтобы достичь той же скорости воздушного потока.

Другая важная вещь, которая помогает вашей системе оставаться прохладной и тихой, — это количество используемых вами вентиляторов.

Еще несколько больших вентиляторов, вращающихся медленно, лучше, чем один вентилятор, вращающийся быстрее, чтобы попытаться добиться надлежащего охлаждения.

Когда дело доходит до управления скоростью вращения вентилятора, вентилятор должен вращаться с такой скоростью, которая необходима для поддержания низкой температуры внутри корпуса при любой заданной температуре. Таким образом, он будет вращаться только с той скоростью, которая необходима, уменьшая ненужные более высокие скорости вращения, которые создают больше шума.

Вентиляторы с резиновым креплением или вентиляторы с прорезиненными посадочными местами также добавляют немного больше, когда вы пытаетесь сохранить тишину. Это уменьшит количество вибрации, создаваемой вентилятором.

Как проверить поток воздуха в корпусе компьютера

Первое время простое прикосновение руками может сразу многое сказать. Вы можете получить хорошее представление о воздушном потоке, сняв крышку корпуса ПК и почувствовав, сколько воздуха поступает от впускного вентилятора (вентиляторов) по сравнению с вытяжным вентилятором (вентиляторами).

Некоторые вентиляторы имеют плохой дизайн, и может показаться, что они вращаются и выполняют свою работу, но поток воздуха может быть плохим. Это не идеально, и я рекомендую сразу заменить эти типы вентиляторов. Я обнаружил, что это, скорее всего, произойдет, когда будет установлен очень дешевый вентилятор.

Что касается наблюдения за воздушным потоком, то если у вас есть прозрачная крышка футляра или какой-либо прозрачный пластик, приклеенный к одной стороне футляра, это будет означать использование благовоний. Используйте примерно три палочки вместе и наблюдайте, куда дым распространяется внутри корпуса, когда он идет.

Если вы хотите более серьезно подойти к тестированию воздушного потока, доступны расходомеры воздуха, которые можно разместить в различных местах вашей системы.

Проверка воздушных фильтров

Для лучшей оптимизации воздушного потока убедитесь, что фильтры на корпусе не слишком толстые. Если они есть, существует высокая вероятность того, что воздух не сможет достаточно легко проходить через них, что приведет к ухудшению воздушного потока.

Если фильтр имеет слишком большие поры или если фильтр слишком тонкий, пыль будет легко засасываться в машину. Это приведет к быстрому загрязнению вентиляторов, радиаторов и внутренней части корпуса ПК.

Правильная очистка этих компонентов требует много времени. Вот почему необходимо уделять особое внимание ограничению попадания пыли в систему, чтобы сократить интервалы между чистками.

Есть несколько сетчатых фильтров, которые хороши, но, вероятно, вам придется чистить их чаще. В большинстве случаев это нормально, поскольку они обычно предназначены для простого удаления и повторной установки.

Убедитесь, что нет никаких препятствий для воздушного потока

Если вы посмотрите на путь воздушного потока внутри корпуса, посмотрев, где воздух всасывается и где он существует, вы хотите убедиться, что этот путь потока не засорен .

Оборудование, такое как кабели, может вызвать проблемы с потоком. Поэтому всегда следите за тем, чтобы внутри корпуса было чисто и свободно.

Примером кабелей, препятствующих воздушному потоку, являются неиспользуемые кабели питания, которые часто сбиваются в кучу кабельными стяжками. Это то, что достаточно велико, чтобы препятствовать потоку воздуха, и его нужно содержать в чистоте.

Тип вентилятора (слева) и тип кожуха (справа)

Когда дело доходит до воздушного охлаждения видеокарты, производители используют два основных стиля охлаждения. Один представляет собой вентилятор, обдувающий радиатор с кожухом, а другой — вентилятор нагнетательного типа.

Мой личный фаворит — вентиляторный кулер для видеокарты. Это фактически забирает воздух изнутри корпуса и выдувает его за пределы пластины слота PCI.

Я обнаружил, что это помогает существенно снизить внутреннюю температуру компьютера. Тем не менее, ваша видеокарта может немного нагреваться, поэтому я не буду рекомендовать этот стиль охлаждения для карты оверклокерам.

Если вы решите использовать более распространенный кулер в виде кожуха, убедитесь, что ваш корпус выдерживает дополнительный нагрев. Поэтому первостепенное значение имеет обеспечение того, чтобы через корпус проходил достаточный поток воздуха.

Совет: Не используйте карту в виде кожуха в небольших футлярах.

Недостатком вентиляторных кулеров является шум и температура. Кулеры в виде кожуха более распространены и эффективно охлаждают карту, но повышают внутреннюю температуру вашего ПК.

Графическая карта — это компонент, который на сегодняшний день выделяет больше всего тепла в ПК, поэтому тщательно обдумайте варианты.

Если вам нужно знать, как обеспечить правильную работу вентиляторов видеокарты, прочитайте нашу статью о том, как ускорить работу вентиляторов видеокарты.

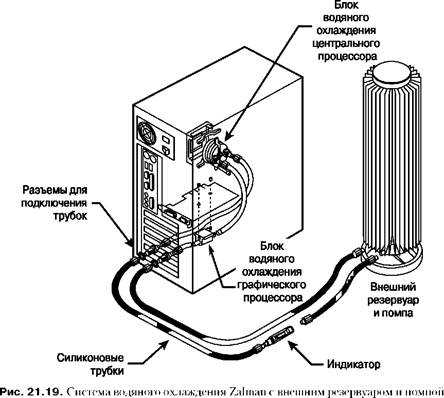

На что следует обратить внимание при водяном охлаждении

Обычно энтузиасты желают иметь радиаторный кулер для ЦП, особенно для разгона оборудования.

Одним из распространенных примеров является кулер AIO (все в одном). Обычно это кулер с замкнутым контуром, который проще в установке и обслуживании.

Я рекомендую приобрести компьютерный корпус, который хорошо подходит для таких компонентов в этой ситуации. Если вы можете получить отфильтрованный воздух, выдуваемый вентиляторами радиатора, это значительно сократит очистку.

Если вас вообще не беспокоит аспект очистки, и вы довольны регулярной чисткой тонких ребер радиатора, переместите радиатор за пределы корпуса, и вы получите наилучшее охлаждение как для процессора, так и внутри вашего корпуса.

Это лучший выбор во всех аспектах охлаждения.

Я рекомендую конфигурацию с передним расположением радиатора. Воздух снаружи корпуса более прохладный, что сразу же обеспечивает лучшее охлаждение через ребра радиатора.

Я, конечно, не говорю о ситуациях, когда радиатор слишком мал и не справляется с количеством проходящего через него тепла. Это просто плохая практика, и здесь она не используется.

Общая внутренняя температура может немного повышаться в зависимости от конфигурации пользовательского контура охлаждения, но это не должно иметь существенного значения для остального оборудования, которое может в конечном итоге вызвать проблемы.

Сколько вентиляторов нужно игровому ПК?

Несмотря на то, что климат вашей страны или температура окружающей среды в помещении играют здесь важную роль, рекомендуется использовать как минимум три вентилятора. Хотя пять или более вентиляторов лучше, наличие двух вентиляторов, подающих холодный воздух, и одного, вытягивающего воздух, является минимально приемлемой конфигурацией.

В большинстве случаев пяти вентиляторов достаточно, чтобы обеспечить достаточное количество холодного воздуха, поступающего в корпус и выходящего из него.

Рекомендую рассмотреть три приточных вентилятора спереди и два вытяжных вентилятора. Вы можете разместить один вытяжной вентилятор в задней части корпуса, а другой — вверху как можно дальше назад. Или просто наличие двух вытяжных вентиляторов сзади вполне подойдет.

Заключение

Как видите, оптимизация воздушного потока ПК требует наблюдения и планирования. Кроме того, просто здравый смысл думать о том, как движется воздух в зависимости от конфигурации вашего вентилятора и компоновки корпуса.

Всегда выбирайте качественные компоненты, когда речь идет об охлаждении и питании. Это основа для создания надежного и долговечного компьютера.
