Схема установки обратного клапана на воду: Где и как установить обратный клапан для воды?

Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

Для чего нужен обратный клапан

  В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.



Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

  В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

  Специфические места установки обратных клапанов в системе водопровода частного дома

  Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

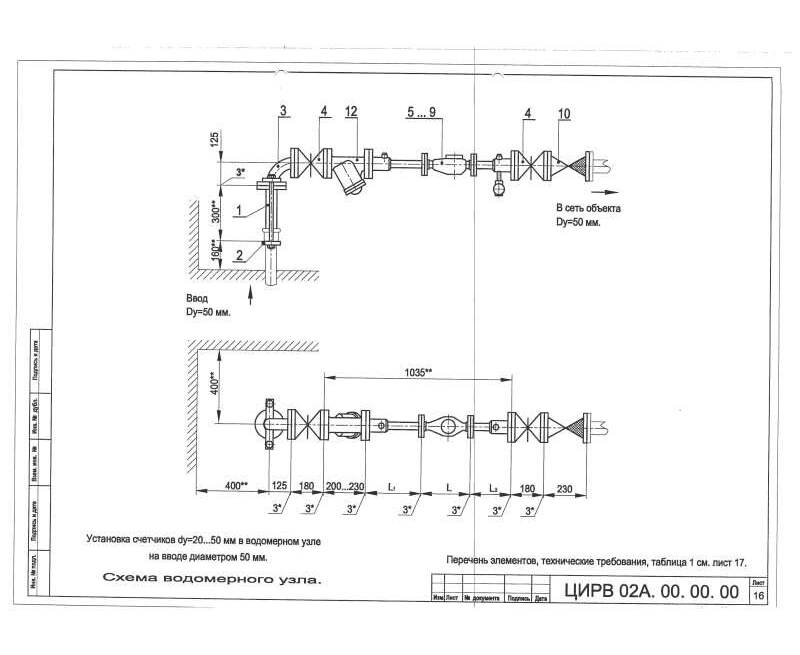

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.

  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.



Обратный клапан на насосную станцию — установка обратного клапана до или после насоса

24 Марта 2022

Просмотров:
2856877529

Время чтения:
16 минут

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе. Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка. Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия. Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным. Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

• Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

Клапан обратный шаровой

• Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму. Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

Клапан обратный межфланцевый

• Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
• С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

• Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
• Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
• Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

К примеру обратный клапан пружинный Comap 1270.

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

• Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
• Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
• Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
• Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

• Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Автор

Поляков Сергей

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Арье Брегман 2019-10-16 07:34:31

3 основных правила для получения максимальной отдачи от ваших клапанов.

Во многих случаях проблемы с клапаном вообще не связаны с клапаном, а возникают из-за проблем с конструкцией трубопроводной системы, расположением клапана, неправильным монтажом или выбором неправильного клапана для применения.

Следующая информация является руководством по основам клапана.

Конструкция трубопровода: 3 основных правила

Правило № 1: Все клапаны работают лучше всего при установке в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех вариантах конструкции. Рекомендуется пятикратный NPS (номинальный размер трубы — внешний диаметр [НД] трубы) прямой трубы как вверх, так и вниз по течению, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой, чем это. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с техническим обслуживанием в будущем.

Правило № 2: Используйте расчеты расхода для правильного определения размера.

Обратные клапаны соответствующего размера необходимы для оптимальной работы системы при минимальном техническом обслуживании. Выполнение расчетов расхода для обратных клапанов так же важно, как и расчеты размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, рассчитанный при использовании желаемого перепада давления в уравнениях определения размера расхода.

Необходимо определить, с каким минимальным расходом может работать обратный клапан. Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для условий минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и сохранять стабильное положение. Минимальное давление для открытия обратного клапана называется давлением срабатывания, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Правило № 3: Найдите подходящее место.

Распространенный вопрос заключается в том, имеет ли значение размещение горизонтальной или вертикальной линии. Горизонтальная линия всегда предпочтительнее, потому что она исключает гравитацию из уравнения. В то время как многие типы обратных клапанов будут работать в горизонтальных трубопроводах, осевых потоках или бесшумных, обратные клапаны типичны для вертикальных трубопроводов.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в маленькое тесное пространство является ошибкой, которой следует избегать. На изображениях 1 и 2 показаны несколько правил проектирования, которые соответствуют общепринятым методам прокладки трубопроводов.

Если перед клапаном находятся насосы, колена, компенсаторы и другие клапаны, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и выходу из строя компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток в вертикальном трубопроводе идет вверх (против силы тяжести), под действием силы тяжести диск ударяется о седло при остановке потока, что может привести к гидравлическому удару. Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не будет выполнять свою работу. Однако обратные клапаны с осевым потоком хорошо работают в вертикальных трубопроводах.

В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан встроенным обратным клапаном с осевым потоком. Более сильная пружина осевого клапана гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана до того, как поток реверсирует, может устранить большинство гидравлических ударов.

Пружины обратного клапана осевого типа имеют разные размеры для потока вниз и потока вверх. Flow up часто может использовать стандартную пружину давления трескания.

Для потока вниз требуется более мощная пружина, чем стандартная, чтобы компенсировать вес диска, а также любую статическую головку носителя, которую вы, возможно, захотите держать над диском.

Низкое давление срабатывания

Давление срабатывания можно легко выдерживать в обратных клапанах с осевым потоком, до определенной степени.

3-дюймовый затвор с давлением срабатывания 0,1 фунта на квадратный дюйм (psi) возможен, но 30-дюймовый клапан с давлением срабатывания 0,1 psi невозможен.

Это распространенная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как трубная смазка) будет мигрировать во внутренние области клапана.

Этот герметизирующий материал может привести к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут герметичны, а также может привести к заклиниванию клапана в открытом или закрытом положении.

Отвинчивание клапана во время установки

Половины корпуса клапана с резьбовым соединением (обратный клапан, шаровой клапан и т. д.) могут отвинчиваться, если клапан откручивается от линии.

Всегда надевайте гаечный ключ на правильный конец клапана, если его необходимо отвинтить от линии. Отвинчивание клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца уплотнения корпуса.

Перед установкой обратного клапана обратите внимание на направление потока в трубопроводе.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя это не обязательно, это предпочтительно. Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не будет касаться седла и, следовательно, произойдет утечка. Осевые клапаны не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи были бы удивлены тем, что остается в трубе во время строительства — сварочный стержень, гаечные ключи, два на четыре и многое другое. Все это повреждает посадочные поверхности и задерживает запуск.

Руководство по техническому обслуживанию клапанов

Еще один часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при обслуживании клапанов. Следуйте рекомендациям производителя и прочитайте инструкции по техническому обслуживанию перед запуском.

По возможности не рекомендуется использовать консистентные смазки или смазочные материалы, так как их присутствие может повредить процессу.

Тщательно очистите клапан, пока он находится на стенде для обслуживания. Чем чище, тем лучше.

Смазки и смазки, рыхлая ржавчина или окалина на литых поверхностях – все это необходимо удалить, чтобы гарантировать, что после установки клапан будет работать так же хорошо, как и при восстановлении и испытании на стенде.

Попытайтесь получить инструкции по техническому обслуживанию клапана, с которым вы работаете. Даже опытные профессионалы отрасли, занимающиеся восстановлением клапанов в течение 30 лет, должны проверить, есть ли у производителя особые требования.

Лучше сделать ремонт правильно с первого раза, чем потом придется делать все заново.

Факторы расположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для установки клапанов. Втиснув их куда-нибудь, вы только вызовете проблемы позже.

Размер обратного клапана имеет важное значение. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Сделайте математику и получите это право.

Как правило, материал корпуса клапана соответствует материалу трубы и фланца. Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые основаны на внешних условиях окружающей среды, а также на температурах процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердая облицовка выбирается, когда твердые частицы в потоке среды могут вызывать эрозию. Если среда содержит твердые частицы, необходимо определить размеры этих твердых частиц, даже если они малы (мелкие частицы), но особенно если они превышают 10 процентов NPS.

Важная информация о прокладках

Прокладки в трубопроводной системе так же важны, как и сами клапаны. Выбирайте правильные материалы в зависимости от температуры, давления и химической совместимости.

Правильная установка также чрезвычайно важна. Со всем вниманием к неконтролируемым выбросам необходимо учитывать прокладки, а также любые уплотнения штока.

Если вы работаете с автомобилями, то знаете о важности правильной установки прокладок, особенно если вы не хотите, чтобы подтекало масло или вытекало топливо. То же самое относится и к обработке прокладок трубопроводной системы.

Смазка резьбы болтов, поверхностей гаек и шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и удерживает их параллельными. Их следует затягивать в узорной последовательности.

Использование надежных методов установки прокладок позволяет достичь нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это имеет решающее значение для герметичных соединений с прокладками.

Самое главное, это увеличивает срок службы прокладки, а во-вторых, уменьшает утечку, а значит, сокращает объем технического обслуживания и снижает выбросы. Это приводит к повышению производительности завода и делает его более экологически безопасным.

Подробнее статьи о клапанах на pumpsandsystems.com/valves .

МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ

Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.

1. Нержавеющая сталь не ржавеет.

Ржавчина на нержавеющей стали возникает из-за остатков свободного элементарного железа на поверхности отливки. Многие литейные процессы, в том числе дробеструйная очистка и шлифовка, оставляют свободное железо на поверхности, которая в конечном итоге ржавеет. Травление или пассивация удалит этот остаток железа.

2. Нержавеющая сталь не магнитится.

Литая нержавеющая сталь будет слабомагнитной из-за содержания феррита в микроструктуре литого материала. Нержавеющая сталь серий 300 и 400 будет несколько магнитной.

Ари Брегман — вице-президент и генеральный директор компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматуростроении и имеет степень магистра машиностроения Вустерского политехнического института. Для получения дополнительной информации посетите сайт dftvalves.Com, отправьте электронное письмо по адресу [email protected] или позвоните по телефону 800-206-4013.

©Cahaba — Насосы и системы. Посмотреть все статьи.

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ
/articles/check-valve-installation-piping-design-guidelines

Список выпусков

Ноябрь 2022 г.

Октябрь 2022

Сентябрь 2022

август 2022

июль 2022

июнь 2022

Май 2022

апрель 2022

март 2022

Февраль 2022

Январь 2022

Декабрь 2021

ноябрь 2021

Октябрь 2021

Сентябрь 2021

август 2021

июль 2021

июнь 2021

Май 2021

апрель 2021

март 2021

Февраль 2021

Январь 2021

Декабрь 2020

Ноябрь 2020

Октябрь 2020

Сентябрь 2020

Август 2020

июль 2020

июнь 2020 г.

Май 2020

апрель 2020 г.

март 2020

Февраль 2020

Январь 2020

Декабрь 2019

Ноябрь 2019

Октябрь 2019

Сентябрь 2019

август 2019

июль 2019

июнь 2019 г.

Май 2019

Апрель 2019

март 2019 г.

Февраль 2019

Январь 2019 г.

декабрь 2018 г.

ноябрь 2018 г.

октябрь 2018 г.

Сентябрь 2018

август 2018 г.

июль 2018 г.

июнь 2018 г.

Май 2018

апрель 2018 г.

март 2018 г.

Февраль 2018 г.

январь 2018 г.

Декабрь 2017

ноябрь 2017 г.

октябрь 2017 г.

Сентябрь 2017

август 2017 г.

июль 2017 г.

июнь 2017 г.

Май 2017

апрель 2017 г.

март 2017 г.

Февраль 2017 г.

Январь 2017 г.

Декабрь 2016

ноябрь 2016 г.

октябрь 2016 г.

Сентябрь 2016

август 2016 г.

июль 2016 г.

июнь 2016 г.

Май 2016

апрель 2016 г.

март 2016 г.

Февраль 2016

Январь 2016 г.

декабрь 2015 г.

Ноябрь 2015

Библиотека

Как установить поворотные обратные клапаны

Возможно, в вашем браузере отключен JavaScript.

Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

фитингов

Трубопровода

Клапаны

САНДИЯ

Фильтрация

Электрические поставки

. Accepory.

Поворотные обратные клапаны являются необходимой частью любого трубопровода, где поток может идти только в одном направлении. В вашем доме сантехника является прекрасным примером, если только вы не хотите, чтобы вода, которую вы смываете, возвращалась обратно через ваш кран! Это относительно простой процесс, если вы знаете несколько важных деталей, например, как устанавливать поворотные обратные клапаны вертикально или горизонтально и обслуживать ваш клапан.

Следует ли устанавливать поворотный обратный клапан вертикально или горизонтально?

Многие люди спрашивают: «Можно ли устанавливать поворотные обратные клапаны вертикально?»

Простой ответ на этот вопрос: да, поворотные обратные клапаны можно устанавливать в обоих направлениях. Но, чтобы быть предельно ясным, установка обратного клапана на горизонтальный трубопровод может выглядеть так, как если бы клапан был вертикальным. При установке обратного клапана на вертикальный трубопровод клапан будет горизонтальным.

Однако чаще всего обратный клапан устанавливается на горизонтальный трубопровод. Когда люди спрашивают, можно ли устанавливать поворотные обратные клапаны вертикально, они обычно имеют в виду трубопровод.

Хотите узнать больше о том, что такое поворотный обратный клапан? Читайте наш пост здесь.

Как установить поворотные обратные клапаны вертикально

Установка поворотного обратного клапана на вертикальный трубопровод не меняет процесс установки, но необходимо убедиться, что стрелка направления потока направлена ​​вверх. Это позволяет потоку воды по трубопроводу подниматься вверх и предотвращает оттягивание воды под действием силы тяжести и загрязнение системы водоснабжения.

Несмотря на то, что существуют поворотные обратные клапаны разных размеров и стилей, вы можете посмотреть на эту схему, чтобы увидеть, как это работает изнутри.

Чтобы увидеть больше примеров, ознакомьтесь с другими поворотными обратными клапанами PVC Fittings здесь, здесь и нашими металлическими здесь.

Этапы установки поворотного обратного клапана

Работа по установке поворотного обратного клапана на трубопровод чрезвычайно проста, но вы обнаружите, что стоит потратить время, чтобы не торопиться и тщательно проверять все. Гораздо проще обнаружить проблему во время установки, чем при демонтаже или замене поворотного обратного клапана.

Шаги по установке обратного клапана:

1. Размер обратного клапана

Перед покупкой поворотного обратного клапана убедитесь, что вы знаете нужный размер и стиль. Измерьте трубы, к которым вы будете прикреплять клапан, и проверьте материал. Существуют резьбовые клапаны, раструбные клапаны и материалы, такие как углеродистая сталь, нержавеющая сталь и ПВХ. Вы можете увидеть еще больше вариантов здесь.

2. Загляните внутрь клапана

Если вы быстро осмотрите клапан, внутри него ничего не застряло во время транспортировки. Если что-то маленькое попадет в поворотный обратный клапан, это может привести к застреванию заслонки и препятствовать протеканию всей воды. Это быстрый и простой шаг, который может сэкономить вам часы времени и разочарований.

3. Проверьте кромки

Независимо от того, нужен ли вам поворотный обратный клапан с фланцами или нет, вы должны тщательно проверить кромки. Ищите неровные края, царапины или что-либо еще, что может помешать правильному уплотнению вашего клапана.

4. Подтверждение размещения клапана

Это единственный шаг, который будет меняться в зависимости от направления вашего трубопровода. Найдите на своем клапане стрелку, указывающую направление потока. Если вы устанавливаете поворотный обратный клапан на горизонтальном трубопроводе, размещайте его в соответствующем направлении.

Если вы устанавливаете поворотный обратный клапан на вертикальный трубопровод, убедитесь, что стрелка потока указывает вверх.

5. Присоедините поворотный обратный клапан к трубопроводу

Наконец, вы можете прикрепить поворотный обратный клапан к трубопроводу. В зависимости от типа клапана, который вы используете, вам нужно либо закрутить его руками, либо просто соединить части вместе и убедиться, что они надежно закреплены.

6. Проверка клапана

Вы можете проверить работоспособность поворотного обратного клапана, включив воду и убедившись, что она течет. Если вы используете клапан из прозрачного ПВХ, подобный этому, тестирование будет простым, поскольку вы можете увидеть, как работает клапан.

Если во время тестирования вы обнаружите, что ваш поток воды заблокирован, вам следует еще раз проверить направление поворотного обратного клапана. Если вы заметили утечку или любую другую проблему, вы можете устранить ее, используя приведенные ниже советы.

Техническое обслуживание поворотного обратного клапана

После установки поворотного обратного клапана он сразу же начнет работать. Клапаны не требуют особого обслуживания, но вы можете поддерживать их более эффективную работу, регулярно проверяя их. Ищите:

     •  Утечки

     •  Ржавчина

     •  Обломки

     •  Правильный поток

Вы также можете смазать поворотный обратный клапан и слегка повернуть его, чтобы он дольше работал оптимально.

Если вы обнаружите, что ваш поворотный обратный клапан протекает или заедает, существует несколько простых способов устранения проблемы. Прежде чем делать это, убедитесь, что ваша вода отключена.

Как починить поворотные обратные клапаны

Если вы обнаружите, что крышка вашего поворотного обратного клапана протекает, это, скорее всего, вызвано ослабленными болтами или поврежденной прокладкой. Вы можете начать с простого затягивания болтов и проверки, решает ли это проблему. Если нет, то вам нужно будет заменить прокладку на вашем клапане.

Если ваш клапан пропускает воду, когда он закрыт, вероятно, внутри вашего клапана есть какое-то повреждение. Вы должны очистить заслонку и проверить ее на наличие повреждений. Вы можете заменить заслонку, если обнаружите повреждение, но если корпус клапана поврежден, вам придется заменить его целиком.

Если ваш клапан не открывается, возможно, это связано с каким-то препятствием. Вы должны удалить свой клапан и разобрать его, чтобы найти его.
