Как сделать сетевой фильтр своими руками

Подробно: ремонт удлинителя с выключателем своими руками от настоящего мастера для сайта olenord. Чаще всего в удлинителях переламывается жила в шнуре. Для того, что бы найти место перелома и починить удлинитель нам понадобится любой потребитель, по которому видно когда он включен, когда нет. Это может быть настольная лампа, радиоприемник или та самая зарядка к мобильному, если на ней есть индикатор питания чаще всего красный светодиод.

Включаем в переноску потребитель, и начинаем сгибать провод в разные стороны через каждые пять сантиметров, начиная от вилки. Если проблема в проводе, то в каком-то месте, где Вы согнете провод, потребитель включится, например, в настольной лампе загорится лампочка. Это означает, что именно в этом месте провод переломан.

Для того, что бы решить эту проблему, нужно выключить удлинитель с розетки, взять нож или ножницы и вырезать кусок провода в месте перелома, для надежности отступить по 10 см в каждую сторону. Теперь обратно соединяем провода.

Если есть паяльник, отлично, паяем провода, если нет, то нужно туго скрутить их. Теперь берем изоленту, и изолируем каждую жилу отдельно, потом скручиваем их все вместе. Если провод переломан в самой вилке удлинителя, нужно раскрутить вилку, отрезать 10 см провода, и обратно прикрутить. Если вилка не разборная, то нужно приобрести новую, и прикрутить ее на место старой.

Но если провод целый, тогда проверяем колодку удлинителя. Для этого разбираем ее, и смотрим на наличие контакта провода с медными пластинами, если провод хорошо и надежно прикручен, тогда нет контакта между вилкой потребителя и самими пластинами.

Что бы зачистить все контакты нужно взять надфиль, и снять налет с металла. Если налет зеленым цветом, значит, в переноску попала влага, если черный или серый, значит, был плохой контакт вилки потребителя с пластинами. Для хорошего контакта, зачищаем все до медного блеска, и подгибаем медные пластинки друг к другу, вилка должна туго входить в колодку. Если медные пластинки имеют сквозные отверстия в местах, где контактирует вилка с пластинами, такую колодку тоже лучше заменить. Клемы на проводах 3 и 4 подсоединяете к контактам на кнопке 1 и 3 или 2 и 4 нет разницы к каким, будет просто меняться положение вкл.

Клемы 1 и 2 подсоединяете к двум, оставшимся, свободным клемам. Кнопка замыкает и разъединяет верхние контакты с нижними. То есть при положении вкл. Проще всего будет купить недорогой тестер и прозвонить контакты. Тогда станет вполне понятно, какие выходы выключателя замыкаются при нажатии на кнопку. Ведь в случае ошибки произойдёт короткое замыкание и выбьет счётчик, так что лучше не рисковать.

Вместо тестера можно, проявив немного смекалки, использовать батарейку и немного фольги. Ведь при коротком замыкании фольга начнёт нагреваться это я по экспериментам из детства знаю.

Или же, если есть батарейка, проволока, небольшой динамик или лампочка, то вообще можно соорудить неплохой самодельный тестер для прозвонки цепей. Итак, для начала разбираемся из чего можно сделать хороший электрический удлинитель в домашних условиях:. На примере рассмотрим, как самому сделать электрический удлинитель из трехжильного кабеля с розетками на 4 гнезда. Итак, инструкция по сборке выглядит следующим образом:. Вот и вся инструкция по созданию.

Надеемся, что теперь Вы знаете, как сделать электрический удлинитель своими руками в домашних условиях. Хотелось бы дополнительно отметить, что можно сделать более надежный вариант электроудлинителя с выключателем в виде кнопки.

В этом случае Вы может отключать либо включать питание на гнездах. Если Вы решили собрать длинную переноску к примеру, на 50 метров , то лучше накрутить ее на специальную катушку, чтобы провода не запутывались постоянно. К тому же катушку удобнее хранить, чем бухту проводов. Сетевой фильтр — полезное устройство, защищающее чувствительные электроприборы от скачков напряжения и импульсных помех.

Внешне бытовой фильтр напоминает обычный удлинитель, однако он дополнительно оборудован встроенным блоком, который поглощает все частотные колебания. Для защиты от больших скачков устройство оснащено предохранителем, который в случае критических перегрузок моментально отключает электроприборы от сети.

Как и любые другие устройства, сетевые фильтры в процессе интенсивной эксплуатации могут ломаться. Одна из самых распространенных причин выхода из строя сетевого фильтра — поломка кнопки включения-выключения, а точнее подгорание контактов внутри этой кнопки. Сначала при включении она начинает искрить, греться и издавать посторонние звуки, а со временем и вовсе перестает работать. При частом использовании фильтра кнопка может износиться физически или получить механические повреждения.

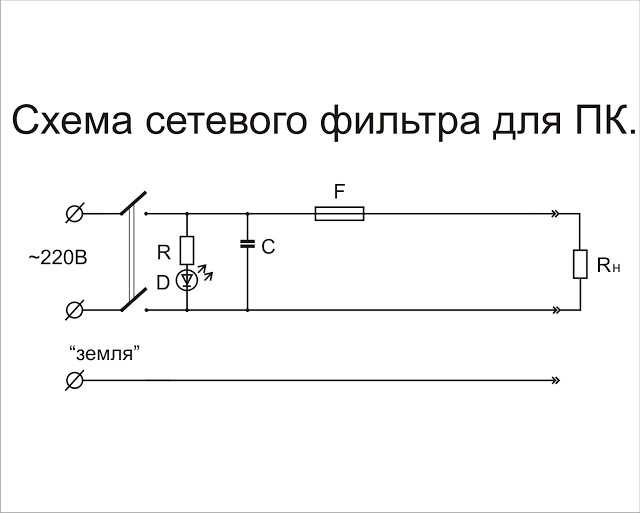

Следует незамедлительно отключить фильтр от сети во избежание пожара! Для безопасной работы фильтра нужно проверить состояние контактов выключателя и в случае необходимости очистить их от нагара. Как видно из этой схемы, ничего сложного в устройстве кнопки включения сетевого фильтра нет, поэтому отремонтировать ее или заменить на новую можно своими руками.

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе. Чтобы почистить контакты, выключатель нужно:. Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить. Если старая кнопка окончательно вышла из строя, а новой под рукой нет, можно подключить сетевой фильтр напрямую, превратив его в обычный удлинитель. Чтобы избежать описанных в данной статье проблем с выключателем сетевого фильтра, при выборе устройства следует учитывать максимально допустимую мощность подключенной нагрузки и максимальный ток нагрузки.

Различия во внешнем виде обычного выключателя без подсветки и выключателя с подсветкой нет никакого, кроме окошка для подсветки. Подсветка работает только при отключенном освещении, и потребляет электроэнергии не много. Схема выключателя с подсветкой собирается на сопротивлении с неоновой лампой и резисторе со светодиодом. При отключенном выключателе напряжение на индикацию поступает через нить накала лампы, которая имеет низкое сопротивление.

Индикатор загорается, потому что к нему приложено почти В. Если выключатель включить, контактами индикаторная лампа закорачивается, ток идет сразу на лампу накаливания, подсветка не горит. Может возникнуть вопрос. Почему горит подсветка, а лампа не горит? Ток через подсветку, будь то неоновая лампа или светодиод, ограничен большим сопротивлением, поэтому его недостаточно, чтобы зажечь лампу накаливания. Для лампы накаливания нужен большой ток. Схему подключения выключателя с подсветкой можно собрать на неоновой лампочке или светодиоде с резистором.

Выключатели с подсветкой собранные на светодиоде не всегда могут хорошо работать с люминесцентными и светодиодными лампами.

Это объясняется тем, что сопротивление источника питания энергосберегающих и светодиодных ламп больше чем нити ламп накаливания. Ток ограничен этим сопротивлением, и напряжения на индикаторе недостаточно для подсветки выключателя.

Ниже приводится не сложная схема выключателя с подсветкой, собранная на одном светодиоде и может быть легко повторена. Назначение диода VD1 по схеме — защита от пробоя светодиода обратным напряжением. Обратное напряжение светодиода 20 В, а обратное напряжение в сети для него равно значению отрицательной части синусоиды, которое значительно выше Uобр светодиода. Эта схема выключателя со светодиодной подсветкой потребляет электроэнергии до 1 кВт за месяц, что достаточно много.

Если хотите собирать эту или другую схему подсветки, соединения нужно делать скруткой и пропаивать. Оголенные провода, резисторы, нужно хорошо изолировать изолентой или термоусадочной трубкой. Еще одна схема подсветки на резисторе и конденсаторе.

Конденсатор здесь играет роль делителя напряжения. Резистор на этой схеме ставится — ом, он предназначен для ограничения тока заряда емкости. Потребление электроэнергии в этой схеме подсветки меньше 50 Вт в месяц.

К недостаткам схем на светодиодах можно отнести их размеры, Однако в корпусе выключателя места вполне достаточно. Подсветка на неоновой лампе малых габаритов и потребляет электроэнергии немного. Для того чтобы зажечь неоновую лампочку требуется очень небольшой ток, поэтому она пригодна для энергосберегающих ламп и для подсветки выключателей светодиодных ламп. Резистор выбирается мощностью свыше 0,25 Вт. Неоновую лампочку не трудно найти у себя дома.

Они ставятся в качестве индикаторов напряжения в удлинителях, электрических чайниках, утюгах и других бытовых электроприборах. Такие индикаторы уже полностью готовы к установке в выключатели. Чаще всего желание сделать электрический удлинитель своими руками возникает при острой необходимости к примеру, во время ремонта либо при разочаровании в готовых изделиях от производителей.

И в правду, не редкие случаи, когда при подключении к переноске стиральной машины либо другого электроприбора, розетка начинается плавиться и желтеть. Это связано с тем, что производители экономят на сечении кабеля и качестве сборки, что влечет за собой неспособность выдержать нагрузки сети. Чтобы такого не произошло, можно самостоятельно сделать мощный электроудлинитель, потратив буквально полчаса и немного денег. Если вдруг у вас вышел из строя обычный бытовой электрический удлинитель, не стоит спешить его выбрасывать в мусор.

Его несложно отремонтировать самостоятельно, не обладая при этом большими познаниями в области электрики. Очень часто в электрических удлинителях переламывается обрывается жила в шнуре гибком проводе. Для того, что бы найти место обрыва жилы и устранить поломку, вам будет необходимо подключить к розетке через данный удлинитель любой бытовой электроприбор. Главное, чтобы вы хорошо видели или слышали — работает он или нет.

Таким прибором может быть — настольная лампа, радиоприёмник, зарядка к мобильному телефону и т. Далее поступаем так: включаем удлинитель с подключенным электроприбором в розетку и начинаем сгибать провод в разные стороны, примерно через каждые сантиметра, начиная от вилки или самого удлинителя.

Удлинитель потока для радиатора отопления — Замена радиатора отопления.

Продолжаю размещать новые публикации на сайте и сегодня речь пойдет об электрической переноске. Какой ремонт обходится без электрического удлинителя? Наверное, без такого помощника не обходится ни один электрик или монтажник. Такая вещь просто не заменима на стройке. Зачастую в ходе ремонта домов и квартир создаются временные точки питания, необходимые для подключения рабочего электроинструмента.

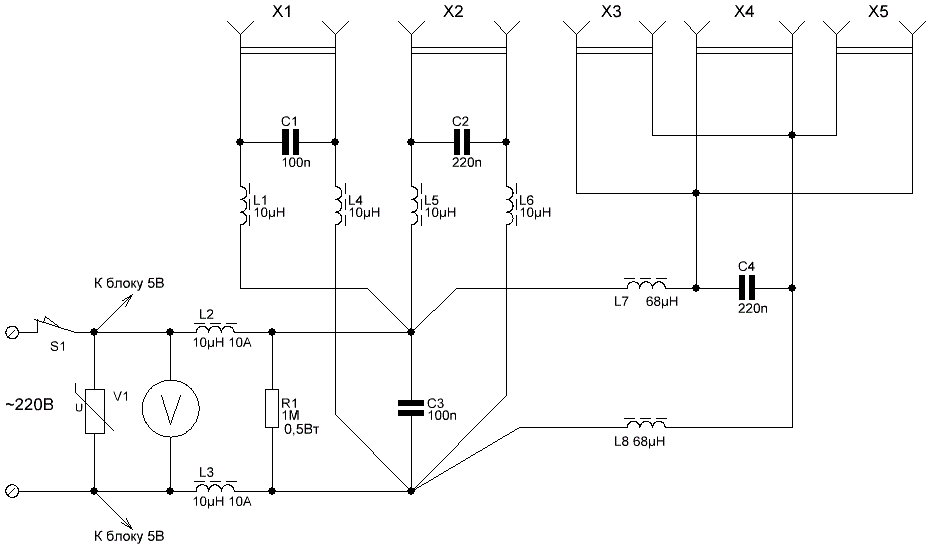

На рис.1 показана принципиальная схема модернизированного сетевого фильтра-удлинителя. Первоначально это устройство состояло только из.
