Схема труб отопления в частном доме: схема от котла, как правильно провести, устройство, как сделать разводку батарей, как развести

Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме

Эффективность работы отопительной системы зависит не только от правильного подбора котла по мощности, установки нужного количества радиаторов, но и выбора оптимального варианта их подключения. Разводка отопления в частном доме определяет способ попадания теплоносителя в радиаторы, температуру их нагрева, а значит и микроклимат в помещениях.

Варианты разводки отопления в частном доме

Разводка отопления от котла в частном доме может осуществляться тремя различными способами.

Однотрубная разводка отопления дома

Однотрубную схему еще можно встретить в зданиях, но в современных коттеджах она практически не встречается. Второе название этой схемы – «ленинградка». Оно возникло вследствие того, что данный вариант еще в довоенное время активно использовался в Ленинградской области и был изобретен местными специалистами.

Перемещение теплоносителя происходит на всем протяжении отопительной системы по единому трубопроводу. Разводка отопления от котла представляет собой кольцо. Оно начинается и заканчивается в теплогенераторе. На всем протяжении этого кольца последовательно подключены отопительные радиаторы.

Единственное достоинство данного метода – экономичность и простой монтаж. Но эффективность очень низкая, особенно если сравнивать с более современными вариантами.

Пройдя поэтапно сквозь все отопительные приборы, рабочая жидкость заметно остывает. Тепловая отдача отопительных приборов, дальних от теплогенератора в цепочке, намного ниже, чем у расположенных близко к источнику. Вследствие этого для эффективного отопления дома необходимо приобретать более мощный котел. Данное обстоятельство нивелирует экономию на трубопроводе, особенно если требуется обеспечение отопления в частном доме повышенных габаритов.

Двухтрубная разводка отопления дома

В отличие от предыдущего варианта, в данной ситуации имеются две магистрали. По одной из них (прямой) жидкость перемещается от теплогенератора последовательно ко всем батареям. По второй (обратной), к которой производятся отводы от отопительных приборов, она направляется обратно в котельную. Снижение температуры теплоносителя при данном методе отопления в частном доме тоже возникает, особенно в дальних батареях, но оно существенно меньше, чем в предыдущем случае.

 Разводка труб отопления в доме данным способом имеет существенный недостаток – наличие большого количества соединений. Этим и объясняется второе ее название – тройниковая. Стыки трубопроводов влияют на надежность системы. Поэтому существуют ограничения на применяемые материалы и методы их укладки. В частности, не желательна скрытая укладка труб отопления из полипропилена.

Рекомендуемый материал для скрытой прокладки двухтрубки – сшитый полиэтилен. При открытом способе допускается использование полипропиленовых магистралей. Они выглядят эстетично, а возможное протекание в участках стыков легко обнаружить и (с помощью специалистов) устранить.

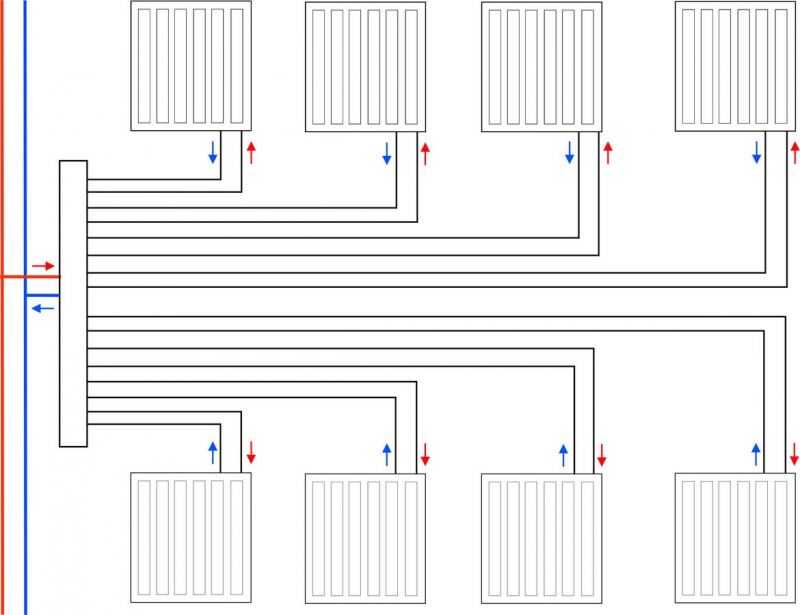

Коллекторная разводка отопления в доме

Этот способ наиболее эффективен. При его использовании каждая батарея индивидуально подсоединяется к коллекторной группе посредством прямого и отводного трубопровода. Остывания жидкости, если используется данная разводка отопительных труб, в случае их грамотного монтажа не происходит. Однако ее реализация наиболее затратная как по используемым материалам, так с точки зрения трудоемкости.

Вертикальные схемы разводки

Двух- и однотрубные схемы возможно реализовать вертикальным или горизонтальным методом.

Вертикальная разводка производится в коттеджах с количеством этажей, равным 2 или более. При этом, к вертикально смонтированным стоякам подсоединяются батареи.

Существуют варианты систем с верхним или нижним розливом. Вариант с верхним розливом оптимально использует разность давления жидкости теплого и охлажденного участков отопительного контура. Поэтому его часто можно встретить в системах с естественной циркуляцией. При наличии циркуляционного насоса такая схема сохраняет работоспособность, если он вышел из строя — происходит перестройка на гравитационный принцип.

При нижней подаче нужно организовать принудительное перемещение теплоносителя. Это удорожает систему отопления частного дома, однако, этот механизм дает больший эффект. Помимо этого, нижняя подача жидкости в радиаторы позволяет использовать меньшую суммарную протяженность трубопровода.

Горизонтальные схемы разводки

Горизонтальная схема разводки отопления в частном доме с нижней подачей реализуема, как при коллекторной, так и при одно- и двухтрубной системе. Горизонтальные трубопроводы, подходящие к радиаторам и отходящие от них, предпочтительнее стояков в плане эстетики. Их можно прокладывать скрыто — под полами или в естественных нишах на уровне пола. Вариант гравитационной циркуляции жидкости в контуре при горизонтальной разводке отопления в доме практически не применяется вследствие ее неэффективности, поэтому необходимо приобретение и установка циркуляционного насоса.

Существует три варианта горизонтальной разводки

1. Коллекторный. Был рассмотрен выше. Наиболее эффективный вариант для обогрева помещений большой площади
2. Тупиковый. Реализуется только в двухпроводных системах. Нагретый теплоноситель от котла по подающей трубе попадает в радиатор, а затем, отдав тепловую энергию, течет уже в противоположном направлении. Этот способ наиболее экономичный с точки зрения расхода трубопровода, но длина контура в этом случае велика (к тому же протяженность различных контуров разная), что делает затруднительным регулировку системы
3. Попутный. В отличие от тупиковой разводки отопления частного коттеджа, рабочая жидкость в подающих и обратных магистралях перемещается не в противоположном, а в одинаковом направлении. Все циркуляционные контуры одинаковы по длине, это значительно облегчает регулировку. Но большая суммарная длина трубопроводов приводит к удорожанию системы. Особенно оно заметно, если речь идет об обогреве больших помещений.

Выбор труб для отопления

Эффективное теплоснабжение помещений зависит не только от мощности источника тепла, количества секций радиаторов и от того, насколько грамотно выбрана схема разводки отопления в частном доме. Многое определяется тем, насколько правильно подобраны отопительные магистрали.

Главными критериями, по которым осуществляется выбор отопительных трубопроводов:

• Диаметр их сечения. Чем он больше, тем выше пропускная способность магистралей, меньше нагрузка на их стенки на разрыв. С другой стороны, увеличение этого параметра приводит к повышению стоимости системы. Наиболее грамотный подход – расчет диаметра труб на этапе проектирования. Но если проект не был выполнен или был недостаточно детализирован, стоит иметь в виду, что наружный диаметр стояков и лежаков при горизонтальной отопительной разводке в частном доме составляет 25-32 мм, а диаметр подводов к радиаторам – 16-20 мм
• Мощность котла. Чем она выше, тем больше температура теплоносителя. Соответственно, необходимо подбирать магистрали, которые будут по паспортным значениям стабильно это температурное воздействие выдерживать
•  Площадь отапливаемого пространства
• Вид прокладки магистралей отопления в доме – скрыто или открыто
• Используемый вариант разводки
• Предельное давление в системе, вероятность возникновения гидроударов. Они чаще всего происходят в централизованной отопительной системе. В автономных системах есть возможность предотвращать гидроудары, установив группу безопасности и расширительный бак. Однако полностью исключить их вероятность нельзя

Материал отопительных трубопроводов

Большое значение имеет материал трубопроводов. Разводка отопления в доме может бы ть выполнена с использованием трубопроводов из следующих материалов:

Сталь (обычная или нержавеющая)

Ее преимущества – высокая теплопроводность, прочность (позволяет выдерживать перепады давления и другие механические воздействия), низкий коэффициент теплового расширения, длительный срок службы. Трубы из «черной» стали сравнительно недорогие.

Недостатки – большой удельный вес (как следствие – повышенная трудоемкость монтажа), невозможность гибких соединений без специальных отводов. Кроме того, недостатком обычной стали является подверженность коррозии, а нержавеющей – высокая цена;

Медь

Существуют отожженные и неотожженные медные трубы. Процесс отжига состоит в нагреве до высокой температуры с последующим резким охлаждением. Неотожженные трубопроводы очень прочные (могут выдерживать давление в системе до 400 Мпа), но не обладают должной гибкостью. После отжига прочность значительно уменьшается, но приобретается эластичность и устойчивость к температурным перепадам.

Разводка отопления от котла в частном доме медью обладает достоинствами: низкий по сравнению со сталью удельный вес, стойкость к воздействию высоких температур, низкий коэффициент теплового расширения, эстетичный внешний вид (поэтому медные трубопроводы часто используют при открытом монтаже).

Однако следует помнить, что медь вступает в электрохимическую реакцию с алюминием, поэтому нельзя медные трубы состыковывать с алюминиевыми радиаторами. Другие недостатки – чувствительность к составу теплоносителя (твердые фракции могут повредить внутренние стенки из-за мягкости металла), высокая цена самих труб и фитингов.

Полипропилен

Этот материал не подвергается коррозии и к химическому воздействию, доступен по цене. Кроме того, у него низкий удельный вес, поэтому разводка труб отопления из полипропилена — несложный процесс. Они хорошо смотрятся в интерьере помещений, часто укладываются при открытом монтаже в двухтрубной системе.

Главные недостатки — низкая устойчивость к гидроударам (в первую очередь это касается неармированного полипропилена), и к высокой температуре теплоносителя. Некачественный монтаж соединений может легко привести к потере герметичности. Поэтому полипропиленовые трубопроводы не рекомендуется укладывать скрытым способом в тройниковой системе, где много стыков.

Сшитый полиэтилен

Основные преимущества — эластичность, высокая прочность (материал способен выдерживать давление до 10 бар), небольшой удельный вес, устойчивость к высоким температурам и химическим воздействиям, простота монтажа и обжима фитингов, гладкая внутренняя поверхность (что практически исключает вероятность засоров). Кроме того, полиэтиленовые трубы имеют длительный срок службы — до 50 лет.

Недостатки — высокая цена, низкая способность держать форму. Из-за этого, при открытом монтаже, трубопроводы провисают, их приходится фиксировать часто расположенными хомутами. Это портит интерьер помещений. Поэтому (а также в силу высокой прочности соединений) полиэтиленовые магистрали применяются при монтаже скрытым способом.

Металлопласт

Этот материал устойчив к высокой температуре и химическим воздействиям, обладает высокой прочностью. Трубы из него можно состыковывать со стальными участками. Это важно, когда приходится заменять участок отопительного контура.

Однако металлопластик критичен к низким температурам — при замерзании теплоносителя они могут лопаться. Еще один недостаток – низкая устойчивость к воздействию УФ-лучей.

Советы и рекомендации

• Перед тем, как приобретать материалы и производить укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это значительно уменьшит вероятность ошибок. Если проект по каким-либо причинам не выполняется, то необходимо произвести инженерные расчеты – теплотехнический и гидравлический
• Если осуществляется скрытая разводка труб отопления в доме по тройниковой схеме, необходимо использовать трубопроводы из сшитого полиэтилена (это более предпочтительный вариант) или металлопласта с пресс-фитингами. Эта схема предполагает большое количество соединений, поэтому предъявляются повышенные требования к их надежности
• Если выполняется скрытая прокладка труб отопления в частном доме, то перед тем, как скрыть магистрали в полу, необходимо выполнить гидравлические испытания. В случае обнаружения неполадок устранить их и протестировать повторно. И только после этого заливать или закрывать трубопроводные магистрали
• При открытом монтаже следует отдавать предпочтение магистралям из меди или полипропилена как наиболее эстетичным
• В системах с гравитационной циркуляцией теплоносителя котел целесообразно устанавливать ниже уровня отопительных радиаторов. Наилучший вариант — использование для этих целей подвальных или цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
• Если по каким-либо причинам затруднительно осуществить скрытую укладку трубопроводов, но при этом есть желание не испортить интерьер помещений, то магистрали можно спрятать в пластиковых кабель-каналах. Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой производить монтаж магистралей
• Если разводка отопления в частном доме производится по тупиковой горизонтальной схеме, рекомендуется производить балансировку. Она заключается в установке дросселей на ближайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В противном случае основной поток будет проходить через них, а в дальних радиаторах теплоноситель будет постепенно остывать
• При прокладке отопительных магистралей следует избегать резких последовательных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет накапливаться воздух, препятствующий циркуляции теплоносителя. Если такая траектория необходима, и сделать по-другому нельзя, вверху устанавливаются клапаны, через которые воздух будет своевременно выпускаться
• При использовании трубопроводов из сшитого полиэтилена и металлопласта настоятельно рекомендуется использовать инструмент и фитинги, которые изготавливают производители или рекомендуемые ими. В противном случае качество соединений может оказаться низким, что может привести к нарушению герметичности
• Если применяется коллекторная разводка труб отопления в частном доме, и планируется монтаж, как радиаторов, так и водяных «теплых полов», необходимо, на «теплые полы» подавать теплоноситель, температура которого существенно ниже. Температура жидкости в радиаторах при необходимости может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превышать 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
• При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В противном случае дальние от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
• Если трубы соединяются друг с другом с помощью пайки, не следует передерживать паяльник в месте их соединения. Это может привести к уменьшению в этом месте внутреннего диаметра магистрали, созданию «узкого места» в системе
• Желательно, чтобы длина отопительного контура при естественной циркуляции теплоносителя не превышала 30 метров, иначе равномерного прогрева может не происходить. В этом случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным перемещением теплоносителя. Это является эффективным решением проблемы

Существуют и другие нюансы, которые необходимо учесть при организации системы теплоснабжения коттеджа. Не торопитесь, и перед началом работ подробно изучите технические особенности. Это поможет Вам организовать полноценный контроль над работой выбранных Вами Подрядчиков.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

• Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
• Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
• Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
• Радиаторы – передают энергию воздуху.
• Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
• Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
• Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

• Краны шаровые – два режима работы «открыл-закрыл».
• Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
• Клапаны дух-трех-ходовые – автоматические регуляторы потока.
• Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
• Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

• Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
• Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
• Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
• Пеллеты – «автоматизированые дрова», удобней, но дорого.
• Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

• С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
• С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
• Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

• Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
• Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
• Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
• Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
• Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
• Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

• Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
• Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
• Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
• Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

• Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
  Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
• Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
• Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

схем оптимальных вариантов

При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.

Предлагаем разобраться в нюансах обустройства и возможных вариантов работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.

Содержание статьи:

• Моделирование оптимальной геометрии контура
  • Естественная и принудительная циркуляция воды
  • Вертикальная и горизонтальная разводка
• Выбор одно- или двухтрубного варианта
  9002 Использование однотрубного соединения двухтрубного варианта отопления
• Встраивание распределительного коллектора
  • Балочная система подключения радиаторов
  • Правила пользования теплым полом
• Выводы и полезное видео по теме

Моделирование оптимальной геометрии контура

Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу проводки.

При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

Фотогалерея

Фото

Основная задача возводимой системы отопления частного дома — полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы

Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода

В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей, определяется техническое оснащение сооружения, тип движения теплоносителя и его эффективность

Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонтами

При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь схема с другими инженерными коммуникациями

На этапе проектирования необходимо четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива

Следует изначально продумать возможность регулировки режимов работы системы и размещения регулирующего оборудования

На этапе проектирования теплотрассы требуется определить наиболее удобное расположение приборов и оборудования, облегчающих техническое обслуживание и создание эксплуатационного комфорта

Основная задача системы отопления

Рекомендации по выбору схемы подключения

Открытый вариант системы отопления

Замкнутый контур принудительного типа

Соединение отопления с другими коммуникациями

Тип котла и организация котельной

Регулировка режима отопления

Доступ для обслуживания и ремонта

Естественная и принудительная циркуляция воды

Подогрев теплоносителя для отопления дом возникает в одном или нескольких устройствах, расположенных внутри помещения. Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.

Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.

Также источником горячей воды может быть система центрального отопления для нескольких домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.

Установка циркуляционного насоса создает в системе достаточное давление, позволяющее использовать варианты разводки, которые нельзя использовать при естественной циркуляции

При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно учитывать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.

Обязательным элементом проводки в этом случае является коллектор ускорения. Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.

Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.

Фотогалерея

Фото

Простейшим вариантом разводки отопления частного дома является самотечная система, по которой теплоноситель течет самотеком по контуру

Гравитационные контуры не требуют использования насоса, предельно просты в сборке

Температуру в устройствах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся

В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики

Системы с принудительной передачей теплоносителя значительно сложнее, их установка и обслуживание дороже

Для движения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности

В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами

В большинстве принудительных систем вместо открытого расширительного бака используется закрытый . Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан

Gravity Open System

Простота и доступность

Устройства в системах естественного типа

Радиатор с краном Маевского

Насосное исполнение системы отопления

Техническое оборудование насосных контуров

Воздухоотводчик автоматический

Воздухоотводчики закрытой системы

209

Вертикальная и горизонтальная разводка 90 Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.

Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется максимально, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.

Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.

Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При наличии хорошего давления в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.

Преимущества схемы:

• меньшая общая длина используемых труб;
• нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.

Горизонтальное расположение 9Отопительные разводки 0138 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.

Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.

Фотогалерея

Фото

При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами

Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой

Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку

Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса

Вертикальная схема системы отопления

Двухтрубная вертикальная система с верхней разводкой

Горизонтальный тип разводки

Особенности устройства горизонтальных контуров

Выбор одно- или двухтрубного варианта

Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы. Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.

С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб

Использование однотрубного подключения

Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.

Основные преимущества варианта:

• самые низкие затраты на приобретение элементов системы отопления;
• самый простой и быстрый монтаж;
• наименьший риск несчастного случая.

Основной минус — постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.

Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.

Фотогалерея

Фото

В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе

Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить

При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка

В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему

нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре

Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети

Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков — байпасов

Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения

Принцип работы однотрубной системы отопления

Особенности подключения отопительных приборов

Минимальное количество труб в устройстве

Вариант однотрубной верхней разводки

Вариант нижнего подключения радиатора

Особенности балансировки температуры в контуре

Модернизация однотрубной схемы с верхней разводкой

Способ построения отопительного контура с одной трубой

Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов. Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.

Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.

Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.

Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова

Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.

Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.

Самый экономичный вариант — использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.

Подробнее о расчете однотрубной системы отопления в .

Применение двухтрубного варианта отопления

Схема контура отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая — для возврата охлажденной, называется двухтрубной.

Его основные преимущества:

• температура воды, подаваемой на все радиаторы, одинакова;
• отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
• ограничение количества радиаторов на один отопительный контур зависит только от пропускного объема труб.

Основным недостатком данной разводки является незначительное увеличение метража труб.

Это приводит к дополнительным недостаткам:

• увеличиваются затраты на приобретение и монтаж элементов системы отопления;
• сложная интеграция в интерьер частного дома.

Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.

Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.

В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:

• попутное;
• тупик.

Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.

Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.

Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.

Фотогалерея

Фото

В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке

По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути

Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети

В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики

Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке

С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.

Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50

В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору

Принцип сборки двухтрубная система

Особенности двухтрубных схем

Применение терморегуляторов

Двухтрубная схема нижней разводки

Обоснование вложений в устройство

Скрытая обвязка

Скрытая медная труба

Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.

Встраивание распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.

Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.

Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду

Система соединения лучевых радиаторов

Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .

Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.

Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.

Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.

Фотогалерея

Фото

Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены

В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки

В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом

Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах

На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок

Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа. В малоэтажных домах коллекторы соединяются стояками

Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов

Коллектор системы отопления

Принцип работы коллектора тип

Распространенность двухтрубных решений

Специфика устройства радиационных систем

Стяжка труб отопления

Гребенка разводная воздушников

Гребенка разводная в ванной

Гребенка разводная самодельная

Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.

Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.

К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам. Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.

Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем

Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую ​​систему необходимо при строительстве или капитальном ремонте частного дома.

Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.

Правила использования теплых полов

Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.

Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом

Для больших площадей использование одной трубы невозможно по следующим причинам:

• количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергетическим затратам на создание давления и увеличивает риск прорыва воды в местах стыков.

Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.

В этом случае подключение осуществляется через распределительный коллектор.

Фотогалерея

Фото

Коллектор теплого пола

Отличительные особенности системы

Металлопластиковые и медные трубы

Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003

Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.

Выводы и полезное видео по теме

Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы. Устранение конфликта циркуляционных насосов с помощью гидрострелки:

Радиационная схема отопления двухэтажного дома. Так как отделочные работы еще не проводились, хорошо видна вся проводка. Нюансы укладки труб на пол под бетонную стяжку:

Мнение практикующего мастера по монтажу систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:

Представленная разводка для отопления дома является типовой и может быть изменена с учетом геометрии помещения, требуемой значения температуры или другие факторы. При доработке схем необходимо соблюдать законы и основные принципы физики, гидравлики, материаловедения и других дисциплин.

В случае решения сложных или нестандартных задач лучше обращаться к специалистам, ведь переделка систем отопления может выйти даже дороже их моделирования и монтажа.

Если у вас есть вопросы или есть желание поделиться личным опытом по установке отопления в вашем доме, пожалуйста, оставляйте комментарии к этой статье. Вы можете дополнить свой отзыв фотографией – контактная форма расположена ниже.

схемы и типы автономных систем

Владельцы частных домов точно знают, что автономная система отопления намного экономичнее и эффективнее централизованной. Многие домовладельцы доверяют решение вопроса отопления жилья специалистам, которые проводят расчеты, проектируют и контролируют обустройство теплоснабжения.

Однако есть и такие мастера, которые решают обустроить отопление частного дома своими руками, чтобы не переплачивать за услуги специалистов. А ведь это не маленькая экономия семейного бюджета, согласитесь?

Прежде чем приступить к расчетам и проектированию, необходимо определить оптимальный вариант системы и ее компонентов. Мы поможем вам в решении этих вопросов.

В статье представлен подробный обзор возможных инженерных решений для частного дома, обозначены плюсы и минусы каждой схемы, принципы их работы и нюансы монтажа.

Содержание статьи:

• Система отопления: что это такое
  • Система отопления с жидким теплоносителем
  • Воздушное отопление
  • Системы электрического отопления
• Разновидности системы жидкостного теплообмена
  • Простейшая схема — однотрубная
  • Усовершенствованная схема — Двухтрубная

  90 Тип

  • Самотечная Принудительный контур
• Основные элементы системы отопления
• Выводы и полезное видео по теме

Система отопления: какие они бывают

Существует множество инженерных решений для отопления дома. Существует три основных типа систем отопления.

Система отопления с жидким теплоносителем

Самый распространенный в нашей стране способ обогрева дома. Предполагает наличие замкнутого контура, в котором циркулирует .

В качестве последнего чаще всего используется вода, но могут быть и различные антифризы, выгодно отличающиеся низкой температурой замерзания. Для нагрева теплоносителя в систему устанавливается котел любого подходящего типа.

Нагретый хладагент подается в помещения, где он попадает в радиаторы. Эти устройства предназначены для передачи тепла воздуху. В батареях теплоноситель остывает, после чего по трубам поступает в котел, где снова нагревается.

Фотогалерея

Фото

Устройством автономной системы отопления приходится заниматься владельцам домов, значительно удаленных от централизованных сетей. Строятся при невозможности или слишком дорогом подключении к общественному отоплению

При использовании в загородных домах мощных газовых агрегатов напольного типа, масляных и твердотопливных котлов устраивают котельную. Его организация необязательна, если отопление планируется на базе настенного газового или электрического котла

Схема устройства отопления для частного дома зависит от площади помещений и от количества контуров в система. В самом простом варианте котел просто нагревает воду для подачи к радиаторам

Для отопления больших домов обычно строят сложные системы с несколькими контурами, отапливающими разные этажи или секции дома. Это может быть комплекс из нескольких контуров радиаторов, плинтуса и теплого пола

Автономное отопление загородного дома

Котельная в частном доме

Технически простая схема

Схема отопления с гидрострелкой

Такой цикл повторяется многократно. Для регулирования системы можно использовать термостаты, позволяющие автоматически поддерживать заданную температуру, или краны. В этом случае осуществляется ручное регулирование.

Отопление с использованием хладагента представляет собой довольно простую систему для проектирования и реализации. При необходимости вы можете собрать его самостоятельно. Но при этом, безусловно, желательно показать проект специалистам, чтобы избежать ошибок, которые могут значительно снизить эффективность системы.

Системы отопления с жидким теплоносителем всегда выполняются в виде замкнутого контура, внутри которого движется нагретый теплоноситель

К достоинствам можно отнести длительный срок эксплуатации конструкции при условии грамотного монтажа и отсутствия нарушения в работе.

Система работает бесшумно, чрезвычайно проста в ремонте и обслуживании. Важно, что при правильно выполненном проекте во всех отапливаемых помещениях есть возможность поддерживать нужную температуру.

Система эффективна и экономит энергию. Энергоемкость теплоносителя примерно в 4000 раз выше, чем у воздуха. Это позволяет сравнительно быстро нагревать воздух в помещении до комфортной температуры.

Система отопления данного типа состоит из нескольких элементов, основными из которых являются трубопровод, котел и радиаторы (+)

Из недостатков стоит отметить, что такое отопление можно установить только при строительстве или капитальном ремонте дом. Если в качестве теплоносителя используется вода, необходимо учитывать, что температура ее замерзания достаточно высока. Чем может грозить повреждение труб при замерзании системы.

Кроме того, наличие воздуха в трубах с водой провоцирует быструю коррозию элементов конструкции.

Воздушное отопление

Теплоносителем в данном случае является нагретый воздух. Он обогревается водяным или паровым нагревателем, установленным в здании, а также электрическим или воздушным калорифером. После термической обработки подготовленная газообразная среда поступает в помещение.

По принципу действия схемы воздушного отопления делятся на два типа:

• совмещенные с вентиляцией;
• рециркуляционный.

Первый вариант предполагает частичное смешение свежей порции воздуха, захваченного с улицы, и равного объема отработавших газов с выбросом воздушной массы.

Во втором варианте весь воздушный поток, циркулирующий по помещению, улавливается и направляется на калорифер для обработки. Потом возвращается в полном объеме. Понятно, что по санитарным показателям предпочтение отдается первой схеме.

Отапливать дом можно без привычного всем жидкого теплоносителя. Воздушное отопление предполагает нагрев воздушных масс и подачу их непосредственно в отапливаемые помещения (+)

Нагретый до 55-60°С воздух поступает в воздуховоды, по которым выбрасывается в помещения. Здесь он распределяется максимально равномерно. После охлаждения воздушные массы опускаются, где проходят через отверстия, закрытые решеткой, в обратный канал, по которому возвращаются к калориферу. Цикл повторяется много раз.

Такая система отопления регулируется только средствами автоматики, что делает температуру в помещениях исключительно комфортной.

Воздушное отопление максимально безопасно, так как автоматика следит за всеми параметрами системы и при возникновении проблем блокирует ее элементы. Кроме того, в конструкции отсутствуют трубы, заполненные горячей жидкостью, которые при неблагоприятных обстоятельствах могут лопнуть или протечь.

В схемах воздушного отопления отсутствуют привычные обывателю радиаторы, что вкупе с отсутствием труб существенно влияет на стоимость построения системы. Отсутствуют паровые клапаны и водонагревательные типы запорной арматуры.

Фотогалерея

Фото

Воздушный теплоноситель нагревается водяным, газовым или электрическим, реже огневым нагревателем. Нагретый воздух по трубам или непосредственно поступает в обрабатываемые помещения

Воздухонагреватели размещаются в нежилых помещениях: на чердаках, в подвалах, в котельных, организованных на этаже. В воздушном отоплении нет традиционных радиаторов

Теплый воздух после нагрева калорифером подается в помещения по каналам или нагревается непосредственно в помещении

В элементарных воздушных контурах нагрев осуществляется внутренним блоком. Например, печь булерьян или обычную дровяную печь. Нагретый воздух циркулирует по принципу конвекции.

Тепловентилятор

Подвальное оборудование

Канальный воздушный вариант

Отопление частного дома печью Булерьян

При устройстве контура, совмещенного с вентиляцией, также обоснованно решается вопрос обновления состава воздушной массы.

Срок эксплуатации при условии грамотного оформления около 20 лет. К достоинствам можно отнести внешнюю привлекательность воздушного отопления. Сплетения труб, необходимые для конструкций с жидким теплоносителем, в этом случае отсутствуют.

Воздухонагреватель может работать на газе или другом виде топлива. Тип горелки аппарата может быть атмосферным или вентиляторным (+)

Из недостатков стоит отметить возможные проблемы с составом воздуха. Система всасывает загрязненные воздушные массы с улицы, что требует установки фильтров. Их нужно довольно часто менять.

Кроме того, целесообразно использовать т. к. разогретые массы часто бывают пересушенными. Если в систему попадает какое-то ядовитое вещество, например, угарный газ, то оно очень быстро распространяется по всему дому.

Системы электрообогрева

Для обустройства автономного отопления частного дома довольно часто применяют системы, работающие от электричества. Их существует несколько видов, рассмотрим два самых популярных.

Фотогалерея

Фото

Вариант с электрообогревом является одним из самых дорогих в плане эксплуатации решений. Поэтому электрические агрегаты чаще всего используются в качестве дополнения к газовым или твердотопливным котлам

Независимо от мощности отопительного оборудования, его можно разместить там, где удобнее пользователю. Это может быть как прихожая, так и кухня, или жилое помещение, ведь электроприборы при работе не выделяют ядовитых веществ

К электрокотлам подключаются только электрические цепи, обеспечивающие циркуляцию воды. Не нужны ни газовые трубы, ни дымоходы

Для экономных потребителей в номенклатуре электрооборудования есть энергосберегающие электродные котлы. Кроме того, они занимают минимум места, так как монтируются в контур отопления

Ощутимая ниша в область устройства автономных систем отопления занимают схемы на основе индукционных котлов. Они достаточно экономичны и эффективны.

Электрические конвекторы и тепловые пушки пользуются большим спросом. Достаточно подключить их к электросети. Однако они чаще используются в локальном, а не в общем отоплении дома.

Невероятно популярные сейчас системы теплых электрических полов. Среди них тросовые, стержневые и пленочные системы. Все виды можно проложить самостоятельно

Воздушное отопление строится на базе электроприборов: канальных и напольных

Электрический котел спаренный с газом

Расположение в прихожей или кухне

Водяное отопление с электрокотлом

Энергосберегающий электродный котел

Индукционный котел для частного отопления

Установка и подключение конвектора

Системы теплого пола

Электрическая модель обогревателя

Электрические конвекторы, которые представляют собой компактные обогреватели устанавливать в отапливаемом помещении. В зависимости от мощности устройства их может быть один или несколько.

Принцип работы у разных схожий. Холодный воздух через решетку поступает в устройство, где нагревается с помощью электронагревателя.

За счет естественной конвекции или усилий вентилятора нагретые воздушные массы поднимаются вверх, смешиваются с воздухом в помещении и нагревают его. Температура в комнате повышается. Охлажденный воздух падает, снова поступает в устройство, и цикл повторяется.

Использование электрических конвекторов является наиболее простым способом обогрева жилых помещений. Но в то же время, учитывая стоимость электроэнергии, достаточно дорогое

Электрообогрев можно реализовать с помощью инфракрасного излучения. Тонкая гибкая ИК-пленка крепится на потолке или полу и представляет собой своеобразный нагревательный прибор, нагревающий воздух в помещении до комфортной температуры.

Система работает следующим образом. При подаче на пленку электрического тока углеродные элементы нагреваются и начинают излучать инфракрасные волны в безопасном для человека диапазоне.

Эти волны начинают двигаться к первому крупному объекту, с которым сталкиваются. Это может быть пол, мебель или что-то в этом роде. Предметы аккумулируют инфракрасные волны, нагреваются и отдают тепло в воздух. Нагрев очень быстрый.

При этом распределение тепла наиболее благоприятно для человека: в нижней части помещения самый теплый воздух, в верхней — чуть холоднее.

Врачи подтверждают, что схож с солнечными лучами и считается самым благоприятным для человека. Несмотря на существенную разницу в принципе обогрева, оба типа систем имеют схожие преимущества. Прежде всего, это минимальная стоимость строительства.

Не очень привлекательные тарифы энергосбытовых компаний не останавливают желающих получить электрическое отопление. Для управления оборудованием используется автоматика, которая позволяет настроить систему на максимально энергоэффективный режим.

Инфракрасная нагревательная пленка может быть размещена на полу или на потолке. В любом случае будет эффективно и безопасно обогревать помещение (+)

Электричество очень удобно использовать. Нет необходимости использовать какое-либо топливо, что снимает проблему его хранения и покупки.

Кроме того, твердотопливные котлы, например, считаются очень «грязными», так как при их работе образуется сажа и зола. Электрооборудование таких проблем не имеет. Он полностью безопасен, не шумит и не производит токсичных выбросов.

Электрические системы обычно очень компактны. Используемые в них устройства могут иметь самую разную конструкцию. Такие системы долговечны и требуют лишь регулярного обслуживания.

Главный их недостаток – затратная эксплуатация, в связи с высокой стоимостью электроэнергии. Несмотря на экономичность систем, счета за электроэнергию обычно впечатляют.

Разновидности системы жидкостного теплообмена

Как показывает практика, чаще всего для обустройства автономного отопления выбирают систему с жидким теплоносителем, поэтому поговорим о ее разновидностях. Такая система реализуется по одной из двух возможных схем.

Простейшая схема – однотрубная

Представляет собой кольцевой замкнутый контур, внутри которого последовательно установлены радиаторы отопления. Теплоноситель поступает в первый из них, затем в следующий и так далее, пока не вернется обратно в котел. Это чрезвычайно простая схема, однако, далеко не самая эффективная.

Основной недостаток заключается в охлаждении теплоносителя на «подходах» к удалённым от котла батареям.

Схема однотрубной разводки предполагает последовательное расположение батарей. Система очень проста, но имеет ограничения в использовании (+)

Жидкость выходит из теплообменника котла с температурой около 75°С. В первый радиатор поступает так же, во второй чуть холоднее и далее дальше. Если продолжительность трубопровода небольшая и радиаторов мало, то это не страшно.

Но если аккумуляторов много, в последних будет находиться теплоноситель, нагретый до 45-50°С. Чего категорически не хватает для нормального обогрева помещения

Исправить ситуацию можно двумя способами. Первый заключается в повышении температуры теплоносителя или добавлении секций к последним радиаторам в цепочке для увеличения их теплоотдачи. Оба варианта потребуют дополнительных денежных вложений, но не гарантируют результата.

Галерея изображений

Фото

Движение теплоносителя в одной трубе

Ограничения по длине

Отсутствие регулирующей арматуры

Диагональное подключение магистрали

Другой способ решения проблемы — установка циркуляционного насоса. Это действительно повысит эффективность однотрубной системы, но также сделает ее нестабильной и более дорогой в эксплуатации.

Усовершенствованная схема — двухтрубная

Основное отличие от первой схемы в том, что теплоноситель к каждому из радиаторов подается практически одновременно. Подающая труба используется для подачи его к устройству, труба, называемая обратной трубой, используется для его сбора и отвода.

Подача теплоносителя к батареям может осуществляться по коллекторной или тройниковой схеме. В первом случае каждое из устройств имеет свою подачу с обраткой. Трубы прокладываются от коллектора в виде «лучей», отсюда и второе название «радиация».

В тройниковом исполнении приборы подключаются последовательно к подаче и обратке с помощью, сборка производится с помощью соединителей с тремя штуцерами — тройниками.

Двухтрубная схема обустройства системы отопления предполагает, что к каждой батарее будет проложена подающая труба и отводящая, обратка (+)

Коллектор предполагает установку вентилей на каждый выход к аккумулятору, что дает возможность его отключения при необходимости. Работа основана на принудительной циркуляции жидкости, поскольку в многочисленных кольцах слишком много гидравлических препятствий для естественного движения теплоносителя.

Фотогалерея

Фото

В двухтрубных схемах отопления подача нагретого теплоносителя осуществляется по одной трубе, именуемой подающей, отвод — по другой, по обратке

Использование двух труб значительно увеличивает материалоемкость системы. Но они во много раз эффективнее однотрубного предшественника

Система лучистого отопления является одной из двухтрубных разновидностей. Теплоноситель к приборам распределяется коллектором, все они нагреваются практически одновременно

Из-за большого количества труб двухтрубные системы сейчас предпочитают прятать в строительных конструкциях. Для этой задачи подходят все виды полимерных изделий.

Пример двухтрубного отопления

Двухтрубное тройниковое исполнение

Радиационный тип отопления

Стяжка трубопровода

Тройниковые разновидности могут работать как за счет естественной гравитации, так и за счет включения в систему циркуляционного насоса. Он перекачивает теплоноситель, поэтому при обустройстве нагревательных колец не нужно соблюдать уклон, а подводящий патрубок устанавливать ниже отопительных приборов.

Основное преимущество — обеспечение равномерного прогрева всех батарей в здании, сколько бы их ни было. Но при этом для его монтажа потребуется намного больше труб и других элементов, соответственно, и стоить он будет дороже. Это главный недостаток двухтрубной системы.

Циркуляционная система гравитационного типа

Теплоноситель внутри отопительного контура должен двигаться. Это может происходить за счет естественной циркуляции. Возникает из-за разницы плотностей, существующих в холодном и нагретом теплоносителе.

Нагретая жидкость имеет меньшую плотность, поэтому начинает самопроизвольно подниматься из котла по стояку, откуда направляется в отводящие трубопроводы и далее к радиаторам. Плотность охлаждающего теплоносителя увеличивается, что утяжеляет его.

Эффективность системы с естественной циркуляцией теплоносителя зависит от перепада температур, высоты подъема теплоносителя и правильно подобранного угла прокладки трубопровода (+)

По этой причине снижается ниже, собирается в обратном трубопроводе разводки, по которому поступает в котел. Таким образом, при работе агрегата будет осуществляться самотечная циркуляция теплоносителя. Однако его скорость относительно невелика и может варьироваться.

Больше всего это зависит от двух факторов:

1. Расположение элементов системы . Радиаторы должны быть расположены значительно выше котла или подняты к потолку, а еще лучше на чердак, основной стояк, от которого будут идти краны батареи.
2. Разность температур охлажденного и нагретого теплоносителя . Чем он больше, тем выше скорость жидкости. По этой причине, во избежание теплопотерь, основной стояк можно утеплить специальным материалом, а отвод, наоборот, ничем не закрыть.

К достоинствам схемы системы отопления частного дома с естественной циркуляцией можно отнести ее дешевизну и простоту в проектировании, обустройстве и обслуживании. При работе абсолютно бесшумен, вибрации нет.

Недостатков совсем немного. Медленно заводится, из-за низкой скорости движения теплоносителя при небольшом перепаде температур.

Грамотно спроектированная система с естественной циркуляцией жидкого теплоносителя может быть достаточно сложной и охватывать не только один, но и несколько этажей (+)

Кроме того, для нормальной циркуляции жидкости в контуре требуется труба, собранная из труб относительно большого диаметра. Такие системы имеют ограниченные размеры из-за низкого естественного давления в магистрали. Длина такой конструкции не может превышать 30 м по горизонтали.

Фотогалерея

Фото

Естественное отопление – самое простое и недорогое решение. В контуре отсутствует дорогостоящее оборудование и сложные узлы

Так как теплоносителю в естественном контуре отопления приходится самому преодолевать гидравлические сопротивления, то диаметр трубы для сборки обычно в 1,5 раза больше, чем для циркуляционных систем

Котел в гравитационной системе обычно располагается ниже радиаторов, чтобы в них стремился сам нагретый теплоноситель. После котла обычно собирают разгонную секцию.

Для того, чтобы самопроизвольно движущемуся теплоносителю не мешали различные препятствия, в естественных системах минимум поворотов и запорной арматуры, практически отсутствуют регулирующие устройства

Гравитационный контур отопления

Трубопроводы большого диаметра

Ускорительная секция после котла

Минимальная регулирующая и запорная арматура

Принудительная схема

Система включена, заставляет теплоноситель двигаться с определенной скоростью. Насос устанавливается в любом месте теплотрассы.

А вот для установки насоса на поставку нужно только купить насос у проверенных производителей, т.к. работать ему придется в неблагоприятных условиях, хотя все выпускаемые в настоящее время циркуляционные модели рассчитаны на такую ​​работу.

Мощность насоса выбирается в зависимости от длины трубопровода и может быть разной. За счет принудительной циркуляции контур может иметь разную длину, вплоть до очень длинной. Скорость продвижения теплоносителя не зависит от перепада температур, что позволяет реализовывать разнообразные инженерные схемы.

Кроме того, появляется возможность использовать трубы небольшого диаметра, это благоприятно сказывается на внешнем виде такой системы отопления.

Включение в схему циркуляционного насоса позволяет реализовать более сложные инженерные решения и делает систему более эффективной (+)

Из недостатков стоит отметить энергозависимость. Это означает, что если нет электропитания, обогрев работать не будет. Для мест, где часты отключения электроэнергии, это очень серьезный недостаток.

Кроме того, установка насоса потребует дополнительных затрат на его приобретение, установку и последующую эксплуатацию.

Основные элементы системы отопления

Набор элементов, входящих в систему отопления с жидким теплоносителем, может быть самым различным. Все зависит от выбранного типа схемы. Тем не менее, несколько основных элементов всегда присутствуют. В первую очередь это бойлер. Агрегат вырабатывает тепло, оно передается теплоносителю.

Фотогалерея

Фото

Обязательным элементом систем отопления являются трубы. В конструкции отопительных контуров применяют изделия из полимеров, стальных сплавов, металлопластика, реже из меди

Для нагрева теплоносителя необходим бойлер. Его мощность подбирается исходя из теплотехнических данных дома и отапливаемой площади

Для передачи тепла в обрабатываемое помещение в контур отопления включают радиаторы. Их теплотворная способность должна соответствовать нагретой кубатуре

Для того, чтобы оставить запас, расширяющийся при нагреве воды (антифриз), в систему включен расширительный бачок. Для закрытых контуров это экспанометр (красный), для открытых — емкость с крышкой и патрубками, к которым патрубки

Если планируется подача нагретого теплоносителя одновременно в несколько устройств или контуров, в контуре монтируются коллекторы. Это распределительные гребенки, обеспечивающие равномерную подачу в разные точки системы

Для стабильной работы сложных систем, преимущественно закрытого типа, требуется установка циркуляционных насосов. Стимулируют движение воды по трубопроводам к приборам

Для защиты замкнутых контуров отопления создаются группы охраны. Предотвращают разгерметизацию контура и преждевременный выход из строя клапанов

Для удаления воздуха, содержащегося в любой жидкости в разных объемах, устанавливаются воздухоотводчики. Ставятся на батареи, и на стояки, и на повороты магистрали

Трубы для систем водяного отопления

Котлы — магистральные тепловые пункты

Радиатор — устройство системы отопления

Бак расширительный для безопасности

Коллекторный вариант организация

Циркуляционные насосы в отоплении

Группа безопасности для закрытых систем

Вентиляционные отверстия

По виду используемого топлива все котлы делятся на:

1. Твердотопливные . Для работы используются все виды твердого топлива: дрова, уголь, торф и др. В продаже можно найти разновидности таких устройств пеллетные и пиролизные устройства.
2. Газ . Они работают на природном или сжиженном газе.
3. Электрический . Генерация тепла путем преобразования электричества.
4. Жидкое топливо . В качестве топлива используется дизельное топливо, бензин и аналогичные материалы.
5. Комбинированный . Устройства оснащены несколькими различными горелками и могут работать с несколькими видами топлива.

Наиболее практичными считаются . Они помогают не остаться без отопления в условиях с перебоями в подаче основного вида топлива. Однако стоимость таких моделей намного выше, чем у стандартных.

Панельный радиатор – один из самых надежных и простых отопительных приборов

Еще одним обязательным элементом системы отопления являются теплоаккумулирующие устройства. Они тоже могут быть разными.

Различают следующие типы радиаторов:

• Панель , представляющая собой цельную стальную панель различных размеров.
• Пластинчатый , состоящий из нескольких пластин, толщина которых может существенно различаться.
• Трубчатый . Они выполнены в виде нижнего и верхнего коллекторов, соединенных отрезками труб.
• Секционный . Собирается из нагревательных секций, количество которых может быть любым.

И последний обязательный элемент данного вида отопительной системы – трубопровод.

Для его сборки используются металлические или пластмассовые трубы. Первые очень прочны, но подвержены коррозии и сложны в установке. Вторые очень просты в сборке, не ржавеют, но прочность разных сортов пластика может существенно различаться. Поэтому очень важно не ошибиться в выборе материала для пластикового трубопровода.

Выводы и полезное видео по теме

Какой способ отопления частного дома выгоднее:
