Содержание
как сделать таймер своими руками, схемы подключения
Устройством, в котором использованы электронные и механические элементы и которое срабатывает по истечении определенного промежутка времени, является реле времени. Эти механизмы получили широкое распространение во многих областях, таких как электроника, электрика и электротехника. Чтобы сделать таймер, придется применять различные схемы, отличающиеся разной степенью сложности.
- Принцип работы
- Пневматика и часовой тип
- Электронные реле
- Недельный таймер
- Приборы с механической шкалой
- Активация механизма
- Схема для новичков
Принцип работы
Наличие реле в определенной схеме позволяет собрать более гибкие по контролируемости устройства. Причем реализовать можно большое количество решений. Поэтому необходимо рассматривать каждое конструкционное предложение по отдельности. По виду исполняемой деятельности на практике применяют электромагнитные, электронные и пневматические системы, а также решения для часовых механизмов.
Электромагнитные устройства, как правило, могут применяться только в схемах с постоянным источником тока. Промежуток времени действия обычно бывает 0,06−0,1 сек. для включения и 0,6−1,4 — для выключения. Такие реле содержат два рабочих слоя обмотки, один из них — короткозамкнутый кольцеобразный контур.
Когда на первую обмотку подается электрический ток, магнитный поток растет. Он формирует ток второй обмотки, вследствие чего рост основного потока прекращается. В итоге появляется временная характеристика смещения якоря механизма, формируется временная выдержка.
Если прекратить подачу электротока в контур первой обмотки, то магнитное поле второй обмотки будет оставаться активным еще какое-то время. Все это происходит из-за эффекта индуктивности. Из этого следует, что реле в это время не отключается.
Пневматика и часовой тип
Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.
Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.
Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.
Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.
Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.
Электронные реле
Электронные реле пришли на смену устаревающим электромеханическим устройствам. У таких приборов есть немало преимуществ:
- Небольшие габариты.
- Точность действия.
- Гибкий модуль настройки.
- Воспроизведение информации.
Работа электронных реле основана на принципе цифровых импульсных счетчиков. Большое количество сегодняшних приборов имеют в базе высокопроизводительные микропроцессоры.
Чтобы настроить электронный механизм, нужно лишь задать определенные параметры с помощью специальных функциональных клавиш, которые расположены на передней части прибора. Причем настройка гибкая, то есть можно устанавливать не только секунды, минуты, часы, но и дни недели.
Недельный таймер
Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:
- Обеспечить функции коммутации в системах освещения.
- Включать/выключать технологическое оборудование.
- Запускать/отключать охранные системы.
Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.
Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.
Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.
Приборы с механической шкалой
Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.
Для использования суточного таймера его нужно настроить:
- Приподнять все элементы, которые располагаются по дисковой окружности.
- Опустить все элементы, которые отвечают за настройку времени.
- Прокручивая диск, установить его на текущий промежуток времени.
К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.
Кроме того, устройство имеет функционал, позволяющий активировать таймер во внепрограммном режиме.
Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.
Активация механизма
Подключение устройства производится в строгом положении, предписанным техпаспортом. Обычно прибор устанавливается в вертикальном положении, если он не отклоняется от вертикали более чем на 10 градусов. Также необходимо придерживаться температурного режима: от -20 до +50 градусов по Цельсию.
Третьим параметром, который учитывается при установке устройства, является влажность воздуха. Допустимый уровень не должен быть больше 80%. При подключении необходимо отключить электрическую схему от питательного устройства. Схема, как сделать реле времени 220В своими руками:
Дополнительно на самом корпусе имеются обозначения, указывающие в какой последовательности подключать элементы. Обычно это выглядит подобным образом:
- Первым делом подключается линия напряжения на клеммы питания.
- Далее, идет соединение фазной линии с рубильником и входным контактом.
- Последним шагом является подключение выходного контакта к фазной линии.
В действительности, реле времени подсоединяется по классическому пути многих приборов, то есть идет соединение питания и активация нагрузки через соответствующие контакты, которые образуют группы, их бывает несколько. Все зависит от реле, которое может быть однофазным или трехфазным.
Схема для новичков
Будучи начинающим радиолюбителем, можно сделать реле времени своими руками на 12В. Работать такой механизм будет по самому простому принципу.

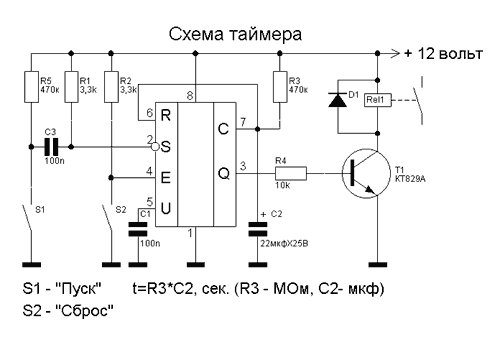

Схема подключения реле времени:
Однако и таким прибором можно будет включить нагрузку на определенное время. Но есть небольшая особенность — время нагрузки всегда будет одинаковым.
Кнопка под обозначением SB1 замыкается, происходит полное заряжение С1. Когда кнопка отпускается, часть С1 будет разряжаться через R1 и базу транзистора, который обозначен в схеме под указателем VT1.
Пока конденсатор разряжается, тока достаточно для поддержания открытого состояния транзистора VT1, а значит реле будет работать, затем отключится. Конечно, можно сделать своими руками реле времени на 2 часа — все зависит от емкости конденсатора С1.
Цикличный таймер своими руками
Реле времени в механическом исполнении используются уже давно, простейшим примером можно считать песочные часы, когда определенный объем песка с верхней части пересыпается в нижнюю через отмеренные промежутки времени. После этого под весом песка в движение приводится механическое устройство. Часы с кукушкой — тоже простое механическое реле времени, где груз на цепочке приводит шестереночный механизм в движение, а через определенные промежутки времени выдвигается кукушка. В старых стиральных машинах заводился механический таймер, через установленное время он замыкал контакты, включая электродвигатель. С появлением электричества механические устройства вытеснило электронное реле времени, современные часы с режимом таймера полностью изготавливаются на электронных элементах. Но задачи остаются прежними: включение и выключение определенных электронных приборов, электродвигателей, которые приводят в движение механические устройства.
Поиск данных по Вашему запросу:
Цикличный таймер своими руками
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Реле времени своими руками — пошаговая инструкция. Схемы реле времени своими руками
- Реле времени: принцип работы и схема + пример самостоятельного изготовления
- Как сделать реле времени своими руками?
- Ремонт таймера механического розетка своими руками
- Циклический таймер своими руками
- Схема подключения таймера
- Инструкция как сделать самодельный таймер для инкубатора
- Циклический Таймер Своими Руками
- Авторские электронные модули. Циклический таймер своими руками схема
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сделать самому Таймер цикличный для инкубатора time delay relay
Реле времени своими руками — пошаговая инструкция. Схемы реле времени своими руками
Давненько я ничего не добавлял нового. Ну пусть будет хоть что-нибудь, глядишь кому и пригодится. Особой предыстории появления в общем то и нет, просто кто-то из читателей попросил в комментариях к этой конструкции переделать задержку на время мин. Итак идея проста. При подаче питания на ножке 3 МК PB4 появляется высокий уровень и начинается отсчет назад. По истечении заданного срока высокий уровень пропадает. А четыре ножки это четыре бита, а четыре бита это 16 комбинаций ноликов и единичек.
Еще нет? Тогда вот схема:. В схеме в буквальном смысле этого слова три детали. Собственно сам МК, подтягивающий резистор цепи Reset и блокировочный конденсатор по питанию. SW1-SW4 задают время задержки.

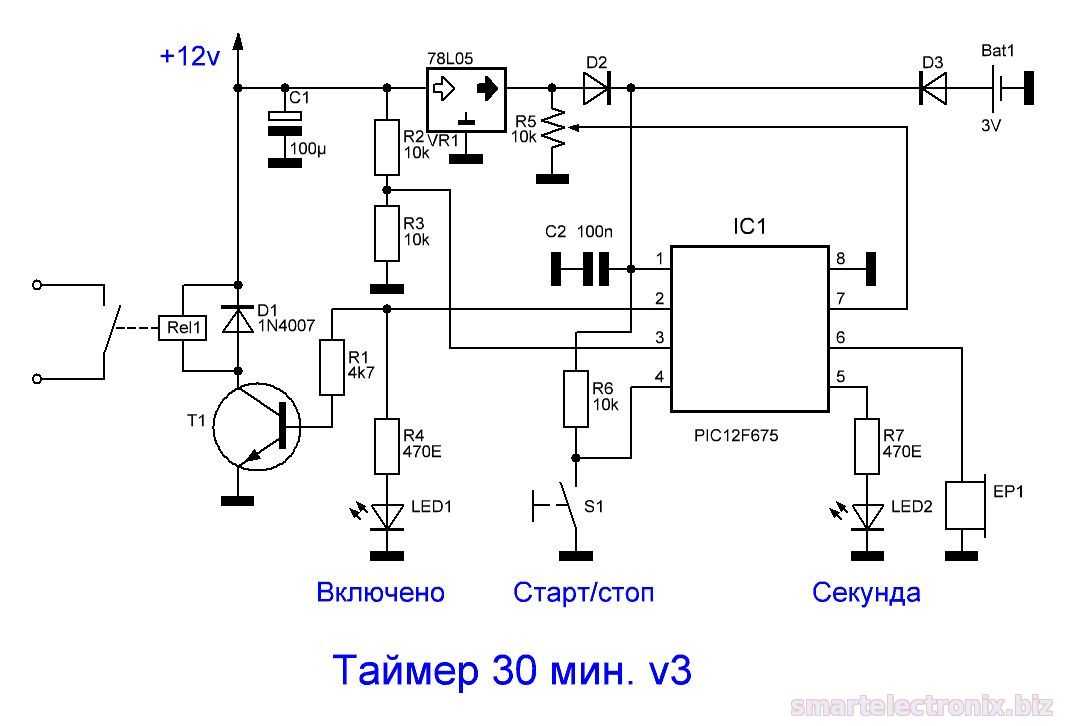

Разработка не претендует на звание отдельного устройства, а скорее рассчитано на эксплуатацию в каком-то устройстве в виде отдельного узла или управления исполнительным устройством.
Рассчитано по большей части на начинающего или на того, кто не хочет морочить себе голову с написанием программы для МК. Опционально может быть еще задействована кнопка SW5 если нужен повторный перезапуск таймера без выключения питания.
После того как время отсчитано и нагрузка отключена — МК переводится в режим пониженного энергопотребления, что расширяет область применения данной конструкции для использования от аккумуляторов. Только нужно позаботиться чтобы ток покоя стабилизатора 5в также был очень мал LP и т. Собственно табличка с положением переключателей перемычек :. X — означает, что перемычка замкнута и соответственный порт МК сидит на земле.
Подтягивающих резисторов к питанию не нужно, используются встроенные. В данном случае их достаточно. Печатной платы как таковой я не рисовал — уж сильно тут все просто, да и для каждого отдельно взятого случая универсальное решение не всегда подойдет. Устройство как всегда проверено в железе на отладочной плате, таких вещей как протеус я не то чтобы не приемлю, просто выкладывать неизвестно рабочие или нет конструкции абсолютно не в моем стиле.
Если используете новый МК — фузы можно не трогать, все посчитано таким образом, чтобы делать минимум движений. Если нет, вот картинка:. У меня один вопрос, если не затруднит. Вот думаю, схема понравилась, а как с энергопотреблением. Гораздо интереснее сколько будет потреблять схема когда таймер отработает. Чувствуете разницу? NE нервно курит… Естественно нужно позаботиться о том чтобы источник питания также имел минимальный ток покоя. Уважаемый Electra очень понравилось Ваше устройство, буду повторять, не могли бы вы прислать исходник на MTimk mail.
Заранее благодарен. Я ставлю таймеры на отключение нагрузки в GSM сигнализации. Бывает, что лимит по питанию почти исчерпан от встроенного стабилизатора , поэтому возник такой вопрос.
Ещё маленький вопрос: если по вашей схеме подать питание и одновременно высокий уровень на 3 ножку Attiny, схема будет правильно отрабатывать? И если этот уровень после отработанного цикла останется на 3 ноге, схема снова не запуститься? Извините, перепутал вход с выходом по схеме у Attiny. Разобрался, немного затупил. Отличная конструкция! Попробовал, всё работает.
Извините, возник ещё вопрос. Разобрался,сделал и только потом увидел доступные интервалы. Мне очень нужны интервалы 1, 2, 3, 5, 7, 10, 15, 20 секунд. Десятки минут не нужны вообще о сфере применения я писал выше. Не сочтите за наглость,можно Вас попросить подправить прошивку или, если можно, выслать мне на почту исходники. Временные интервалы я думаю сам изменю есть небольшой опыт программирования на Ассемблере и Си для AVR. Я обещаю, что в коммерческих целях эти исходники использоваться не будут.
Заранее спасибо. В коммерческих целях боюсь эта конструкция вряд ли кому-то нужна будет, уж больно тут все просто. Работы на 40 минут. Думаю дольше разбираться будете, чем писать с нуля эту штуку. Сегодня вечером сделаю и отправлю прошивку. В связи с неслыханным ажиотажем и очень большим интересом к этой революционной разработке выложена еще одна прошивка и обновлена таблица см. Надеюсь юмор все поняли…. Меня очень заинтересовала ваша конструкция с точки зрения реализации программы, а именно режима пониженного энергопотребления.
Я сам пытаюсь писать программы под AVR. Если Вам не жалко, пожалуйста поделитесь исходниками в качестве обучающего материала. И извините за наглость,если можно, в программе задокументируйте, где код относящийся к энергопотреблению. Вот собственно хотел бы попросить Вас поделиться исходниками данной конструкции для анализа и модификации. Исходники нужны лдя понемания работы устр, так как в микроконтр. Заранее благодпрен. Что то у меня выходит наоборот — когда все перемычки стоят, отрабатывает минимальное время.
Все верно у Вас работает. Это я в попытке нарисовать таблицу понагляднее сам себя и запутал. Таблицу исправил проинвертировал. Добрый день. Предположим что на вход МК идет сигнал. Но он то есть, то нет. И вот если сигнал рвется-МК не реагирует. Но если сигнал остается постоянным в течении …. И пропускает до тех пор,пока сигнал есть. Готового решения нет, хотя и не вижу ничего сложного.
Что-то да должно подойти. Ну для вас может и нет ничего сложного. Я конечно понимаю что есть путь решить мою проблему с помощью тупо тацмера типа А можно и еще проще на паре транзисторов. Но хотелось бы чего-то более гибкого при настройке. И точного. Цели и задачи для данной штуки могут и меняться. В зависимости от мест применения. Мне нужен как бы таймер исключающий,ложные срабатывания. К примеру лампочка пустого бензобака,при плескании топлива,постоянно мерцает. А этого можно избежать….
Здравствуйте… Рискну…А не сотворите сие замечательное устройство на 1ч 2ч 3ч 4ч 5ч 6ч 7ч 8ч 9ч 10ч 11ч 12ч Былбы просто счастлив.
Нужен таймер, чтоб выключить устройство вечером и включить утром. Добавил прошивку с интервалами 1ч … 24ч. Заказывавшего настоятельная просьба отписаться о результатах. Спасибо за Ваш труд, и ваше бескорыстие. Очень полезный для меня таймер. Дай Вам бог здоровья,и успехов. Хотел бы подключить к этой схеме для экономии энергии импульсное бистабильное реле с двумя катушками для вкл и выкл нагрузки с возможностью изменении времени задержки от 10 минут до 1 часа.
Контроллерами недавно начал заниматься, есть желание и мог бы попробовать переделать программу может получиться? Первый выход для вкл нагрузки импульс 1 секунда в начале отчета времени, и другой выход для выкл импульс 1 сек по завершении отчета времени. Можно ли так запрограммировать этот контролер? И пожалуйста, если можно вышлите мне исходник с комментариями. А ещё лучше если Вам нетрудно, сами исправите и выложите такую прошивку, может ещё кому пригодиться.
Очень Вам благодарен и заранее спасибо. Здравствуйте Андрей! Как раз понадобилось такое устройство, обрыл весь русскоязычный инет, но именно такого по простоте и изяществу реализации не нашел.
Реле времени: принцип работы и схема + пример самостоятельного изготовления
В современном оборудовании часто необходим таймер, т. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции. Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:.
Принципиальные схемы таймеров и реле времени для ограничения времени работы устройства для реализации задержки по времени своими руками.
Как сделать реле времени своими руками?
Принцип; кнопка пуск включает устройство на заданное время, по истечению времени управляемое устройство полностью обесточивается что совсем не плохо для пожарной безопасности , или если. Кухонный таймер на ATtiny также порадовал своими программными фичами, как раз для кухонного использования,. Многие домашние заботы можно поручить автоматике. Например, включение выключение освещения. Или можно поручить автоматике, кормить домашних питомцев. В принципе, если, все эти операции повторяются изо дня в день, в таком случае с этим справятся несколько. Таймер обратного отсчёта поможет вам точно отмерять интервал времени в диапазоне от 1 секунды до 24 часов. Позволяет производить программируемое автоматическое управление освещением и другими устройствами с учетом суточного реального времени по таймеру.
Ремонт таймера механического розетка своими руками
Обзоры посылок и самоделки от jakson. Простое реле времени!!! Своими руками. Реле времени с двойным дисплеем с Алиэкспресс Обзор циклический таймер включения и выключения. Реле времени своими руками.
В современном оборудовании часто необходим таймер, т.
Циклический таймер своими руками
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
Схема подключения таймера
Всем привет! Собрав таймер на Ардуино из этой инструкции, вы сможете контролировать включение и выключение ваших устройств в нужное вам время. Это могут быть ночные фонари, система орошения сада и т. Мы воспользуемся Ардуино, дисплеем и RTC , отображающим и управляющим временем. Также вы научитесь создавать часы, базирующиеся на Ардуино. Я приложил схему из fritzing и видео, так что вы без проблем соберёте данное устройство.
Циклический таймер является неотъемлемым устройством в системе « Умный дом» Перед тем как сделать реле времени своими руками, необходимо.
Инструкция как сделать самодельный таймер для инкубатора
Цикличный таймер своими руками
Таймер используется для включения и выключения электрического прибора через заданные промежутки времени. Соответственно устройство для поворота лотков в инкубаторе будет определять, через какое время их нужно будет переворачивать вручную или они это будут делать автоматически. Не у всех есть возможность приобрести готовый инкубатор, некоторые птицеводы предпочитают создать это устройство самостоятельно.
Циклический Таймер Своими Руками
Пользователь интересуется товаром NN — Лабораторный блок питания 1,2…37В 0…3А набор для пайки. Пользователь интересуется товаром MP Jerome — Интернет реле с возможностью контроля. Пользователь интересуется товаром BM — Инфракрасный барьер. Пользователь интересуется товаром DR Приглашаем Вас в фирменные магазины в Москве Подробнее.
Ведь именно по часам и минутам мы распределяем свой распорядок дня, а эти дни складываются в недели, месяцы и годы.
Авторские электронные модули. Циклический таймер своими руками схема
Давненько я ничего не добавлял нового. Ну пусть будет хоть что-нибудь, глядишь кому и пригодится. Особой предыстории появления в общем то и нет, просто кто-то из читателей попросил в комментариях к этой конструкции переделать задержку на время мин. Итак идея проста. При подаче питания на ножке 3 МК PB4 появляется высокий уровень и начинается отсчет назад. По истечении заданного срока высокий уровень пропадает. А четыре ножки это четыре бита, а четыре бита это 16 комбинаций ноликов и единичек.
Таймер предназначен для включения нагрузки на заданный интервал времени один раз в 24 часа. Диапазон возможного интервала таймера от 1 часа до 23 часов, минимальная дискретность шага установки -1 час. Практическое применение устройство может найти для включения вентиляции, освещения в теплице или циркуляции водяного насоса на определённое время в течение суток по бесконечному циклу, или же, например, для управления компрессором аквариума: ночью, чтобы не шумел, отключать, а днём включать.
Как он работает и его применение
Различные виды самодельных таймеров служат различным целям. Но, несмотря на разнообразие, основа все равно сводится к простой схеме таймера. Таким образом, вы можете использовать схему таймера для многих приложений, включая генерацию импульсов и генераторы.
Кроме того, дизайн довольно прост, и вы можете сделать это за короткое время. Однако это не значит, что его легко построить.
Вот почему мы создали эту статью — чтобы вам было проще.
Итак, если вам нужно знать, как сделать таймер своими руками, эта статья для вас; мы покажем вам, как работает схема таймера, и покажем, как сделать две простые схемы таймера своими руками.
Готов? Тогда давайте прыгать прямо!
Как работает схема таймера?
Как мы упоминали ранее, существуют разные типы таймеров с различными приложениями. Тем не менее, мы подробно поговорим о простой, но полезной схеме таймера, которую можно настроить с помощью обычных потенциометров. Вот схема цепи:
Схема самостоятельной схемы таймера
Источник: Wikimedia Commons
Глядя на приведенную выше схему, вы увидите две микросхемы таймера 555, настроенные как независимые режимы таймера.
Хотя настройки синхронизации различны, конфигурация обоих таймеров 555 аналогична.
Итак, как это работает?
Вы можете соединить выход верхнего 555 с входом сброса нижнего 555 с помощью транзистора. Затем вы можете подключиться так, чтобы, когда верхний 555 становится высоким, он запускал работу нижнего таймера.
Таким образом, начинается отсчет младших 555. Но когда выход становится высоким, он перестает считать, возвращается в нормальное состояние и перезапускает процесс.
Другими словами, если отсчет времени верхнего 555 не остановится, нижний 555 останется неактивным. Таким образом, как только верхний 555 останавливает отсчет времени, его выход становится высоким, тем самым переключая выходную нагрузку и активируя нижний 555. нагрузка остается, в то время как потенциометр, подключенный к нижнему 555, определяет, когда вы хотите отключить нагрузку.
Кроме того, вы можете модернизировать вышеприведенную схему с помощью кнопки — и по-прежнему включать/выключать таймер одним нажатием кнопки. Одним из преимуществ использования кнопочной конструкции является то, что она обеспечивает полное отключение таймера, особенно при отключении электроэнергии во время использования схемы. Это также гарантирует, что в таких случаях важные нагрузки, такие как газовые колонки или обогреватели, не будут отключены.
Как сделать простой таймер своими руками
Ранее мы говорили, что покажем вам, как сделать два простых таймера своими руками.
Итак, мы собираемся сделать самодельный таймер обратного отсчета и самодельный песочный таймер.
Таймер обратного отсчета своими руками
Вот как сделать простой таймер обратного отсчета своими руками:
Шаг 1. Подготовьте материалы
Первое, что вам нужно сделать, прежде чем приступать к любому проекту, это подготовить материалы.
Итак, для таймера обратного отсчета нужны материалы:
- Светодиодная лента USB 5 В (1 метр)
- Arduino Nano
- Polystyrene packing (1 cm thick)
- Soldering iron
- One pole push button (double on/off)
One pole push button (double on/off)
- Wire
Wire
- Два листа пергамента
- Жесткий картон для задней панели дисплея
Шаг 2: Изготовление световода
Световоды формируют свечение светодиодов. Итак, убедитесь, что ваши светодиодные цифры на листе карты. Кроме того, вы можете выбрать для печати любой из доступных цифровых шрифтов.
После этого вырежьте детали дисплея по шаблону из полистирола. Кроме того, вы можете использовать большую ленту, чтобы прикрепить полистирол к карте. Затем острым ножом вырежьте каждую деталь из пенопласта.
Шаг 3. Установите основание для светодиодов
Затем установите основание для светодиодного экрана. Вы можете использовать кусок картона или любого жесткого материала. Кроме того, используйте полистироловый световод из предыдущего шага, чтобы отметить положения светодиодов на основании. Как только это будет сделано, приклейте светодиодные ленты к сегментам.
Шаг 4: Начать подключение
Здесь все становится сложнее. Во-первых, вы должны припаять каждую светодиодную ленту к отдельному проводу, который будет подключаться к одному контакту Arduino.
Убедитесь, что вы промаркировали каждый провод, чтобы не тратить часы, пытаясь отличить провода друг от друга. Кроме того, используемый вами Arduino определяет способ подключения контактов к проводам.
Шаг 5: Используйте клей для световода из полистирола
Прикрепите световод из полистирола к основанию с помощью клея, чтобы он покрыл проводку и светодиоды. Добавьте рассеиватель, чтобы отдельные светодиоды не были видны.
Шаг 6. Исправьте кнопку «Пуск»
Используйте кнопку с двумя соединениями. Одно соединение идет к контакту Arduino (+ve), а другое — к земле через резистор 100 м.
Шаг 7. Используйте код для программирования таймера
Наконец, вы можете использовать код, чтобы каждый сегмент нужного числа загорался каждую секунду или минуту. Кроме того, здесь вы можете найти эффективный код для таймера обратного отсчета.
Песочный таймер «Сделай сам»
Песочный таймер «Сделай сам» — это старинная технология.
Итак, вот как сделать простой песочный таймер своими руками:
Шаг 1. Разложите материалы
Компоненты для этой конструкции легко достать. Итак, вам понадобится быстродействующий клей, маленькое пластиковое полотенце, песок и две бутылки с чем-нибудь, чтобы сделать отверстие.
Шаг 2: Сделайте чистые отверстия на обеих крышках
Затем сделайте чистые, гладкие отверстия на обеих крышках бутылок.
Шаг 3. Соедините крышки с помощью клея
Используйте клей, чтобы соединить крышки от бутылок.
Шаг 4: Добавьте часть воронки в отверстие
Вставьте часть воронки в отверстия и будьте точны в этом шаге.
Шаг 5. Поместите сухой песок в бутыль
Заполните половину одной бутылки сухим песком, используя оставшуюся воронку.
Шаг 6. Установите соединенные крышки на бутылки
Установите крышки на бутылки и закрепите их липкой лентой.
Bottom Line
Одним из забавных фактов о схеме таймера является то, что ее можно программировать.
По сути, это означает, что вы можете установить то, что вы хотите, чтобы таймер делал. Кроме того, вы можете настроить время задержки в соответствии с вашими личными предпочтениями и независимо установить время задержки включения / выключения. Итак, это ключевая часть схемы таймера.
Вот и все! Если у вас есть какие-либо вопросы или вам нужна дополнительная информация о таймерах DIY, не стесняйтесь обращаться к нам.
Схема простого программируемого таймера | Проекты самодельных цепей
Этот программируемый таймер можно использовать для включения и выключения нагрузки с двумя наборами временных задержек, которые программируются независимо от 2 секунд до 24 часов.
Время задержки настраивается в соответствии с личными параметрами пользователя. Задержка включения и задержка выключения настраиваются независимо друг от друга, и эта возможность становится наиболее важной функцией программируемой схемы таймера.
Содержание
Использование универсальной микросхемы 4060
На этой странице мы обсудим очень простую, но достаточно полезную схему таймера, настройки времени включения и времени выключения которого регулируются независимо с помощью обычных потенциометров.
Идея становится настолько легко конфигурируемой благодаря универсальному IC 4060, который требует минимального количества компонентов для запуска устройства.
Глядя на СХЕМУ ниже, мы видим, что два недорогих IC 4060 были подключены как два независимых режима таймера.
Однако, несмотря на то, что настройки синхронизации для двух разделов независимы, они связаны с другими, так что их инициализация становится очень взаимосвязанной.
В основном обе конфигурации аналогичны и были настроены в стандартных режимах счета устройств IC 4060.
Вы также можете сделать эту программируемую схему таймера на базе Arduino
Как работает схема
Выход верхней ИС соединен с входом сброса нижней ИС через транзистор таким образом, что как только выход верхней ИС становится высоким, он запускает нижний таймер.
Нижняя микросхема затем начинает считать, и когда ее выход становится высоким, она останавливает счет верхних микросхем и сбрасывает его в исходное состояние, после чего процесс начинается с самого начала.
Это просто означает, что до тех пор, пока время верхних ИС не истекло, нижнее ИС остается бездействующим, однако, как только время верхних ИС истекает и его выход становится высоким, он переключает выходную нагрузку, а также работу нижних ИС.
Потенциометр, связанный с верхней ИС, может использоваться для определения того, через какое время нагрузка будет включена, а потенциометр, связанный с нижней ИС, используется для определения того, как долго нагрузка остается во включенном положении, или просто после чего время он должен быть выключен.
Обновление:
Положения светодиодов были изменены в следующих обновленных версиях, поскольку более ранние положения светодиодов конфликтовали с операциями реле, и поэтому положения были перемещены для обеспечения надежной работы.
Принципиальная схема универсального программируемого таймера
Схема печатной платы
Видео, показывающее предлагаемую схему двухступенчатого программируемого таймера со светодиодами кнопка для облегчения запуска с кнопки. Это дополнительно гарантирует, что таймер полностью отключится в случае сбоя питания, когда цепь работает, что, в свою очередь, гарантирует, что критические нагрузки, такие как нагреватель или газовая колонка, будут полностью отключены в таких ситуациях.
Расчет компонентов синхронизации RC
Это можно сделать с помощью формулы, но ручной способ намного проще и точнее. Это можно сделать, как описано ниже:
- Подключите любой произвольно выбранный резистор выше 100K вместо P1/R2 в верхней цепи.
- Включите и внимательно запишите, через сколько времени контакт № 3 верхнего IC 4060 станет ВЫСОКИМ. Это будет ваш « пример задержки «.
- Как только это будет отмечено, другие желаемые временные задержки могут быть рассчитаны с использованием следующего простого перекрестного умножения:
Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор
Например, если вы обнаружите, что через 300 секунд на выводе 3 появляется высокий уровень, это становится значением задержки выборки.
Теперь у нас есть задержка выборки и номинал резистора, отвечающий за эту задержку.
Следовательно, если мы предположим, что желаемая задержка составляет 1 час или 3600 секунд, мы можем рассчитать ее, подставив значения в предыдущее уравнение:
Задержка выборки / Желаемая задержка = Выбранный резистор / Неизвестный резистор
300 / 3600 = 100 / x (неизвестный резистор)
300x = 360000
x = 1200 кОм или 1,2 Мб
Это показывает, что 1,2 Мб вместо P1/R2 создадут требуемую задержку в 1 час. на контакте 3 микросхемы 4060
Обратите внимание, что приведенный выше расчет является лишь примером, а значения не отражают фактические результаты.
Настройка вышеупомянутой концепции
Эта схема гибкого программируемого таймера, описанная в этой статье, была разработана мной в ответ на запрос г-на Амита. Давайте узнаем больше о запросе и деталях схемы.
Технические характеристики
«Мне нужна схема для моего аквариума, где он должен делать следующее
он должен выключать свет в 22:00 и включаться в 7:00 ежедневно + выключать свет в 12:00
это поможет продлить жизнь моим рыбкам. 🙂
Заранее спасибо. с. Как следует из названия, таймер довольно гибкий и может быть настроен для создания любых желаемых периодов времени в соответствии с запрошенным выше форматом.
Схема состоит из четырех идентичных каскадов, составленных из конфигурации таймера IC 4060. Последовательность таймера начинается с микросхемы в верхнем левом углу.
При включении питания эта микросхема начинает отсчет. В зависимости от настройки потенциометра, IC срабатывает через определенный период или временной интервал.
Это включает реле и управляющий транзистор BC547, который затем выключает подключенную лампу. Каскад защелкивается с помощью диода, подключенного к контактам 3 и 11.
Вышеупомянутое срабатывание также переключает другой транзистор BC547, который соединяет вывод сброса следующей микросхемы IC 4060 с землей, что также запускает этот этап.
Через заданное время эта ИС также запускает свой выход на контакте 3 и фиксируется соответствующим диодом, однако это действие посылает сигнал обратной связи на транзистор драйвера реле, мгновенно отключая его и восстанавливая питание лампы, чтобы она загорелась снова вверх.
Так же, как и вышеперечисленные действия, последовательность продолжается дальше и включает третью микросхему 4060 в линии, которая отсчитывает установленный интервал времени и переводит реле обратно в положение ВЫКЛ через диод, подключенный к коллектору его транзистора bc547, так что лампа снова выключается.
Как только происходит описанное выше срабатывание, последняя секция в правом нижнем углу включается и отсчитывается в соответствии с настройкой соответствующего потенциометра, пока выходной сигнал микросхемы не станет высоким, этот высокий уровень сбрасывает первую микросхему и включает лампу. еще раз, чтобы процесс можно было перезапустить цикл заново.
Объем горшков может быть увеличен до 3 м3 для генерации периодов с более длительным интервалом времени, то же самое верно и для соответствующих конденсаторов.
Принципиальная схема
Как отрегулировать и настроить
Таймер можно настроить в соответствии с отправленным запросом следующим образом:
Если мы считаем, что первая временная последовательность начинается в 7:00 и заканчивается в 12:00, это означает, что верхний левый таймер должен P1. должен быть отрегулирован таким образом, чтобы он активировал реле и выключал реле ровно через 5 часов.
Чтобы оставить лампу выключенной в указанном выше положении и снова включить ее в 18:00, мы теперь настроим P1 верхней правой секции таймера так, чтобы ее выход срабатывал еще через 5 часов.
