Общая инструкция для розетки-таймера : TM25 / TMH-E-5 и аналогичных им моделей:





РОЗЕТКА С ТАЙМЕРОМ (TM 25)

Инструкция по применению

Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.

                                                                                              Важно

Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.

Нельзя погружать розетку в воду или любую другую жидкость.

Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке. Производитель советует не использовать розетку с такими электроприборами.

Технические характеристики










Характеристики

Значение

Напряжения питания

220-240 В

Рабочая частота

50 Гц

Максимальная нагрузка прибора

16 А (2×8А)

Минимальная уставка по времени

1 минута

Максимальная установка времени

7 дней

Температура

от –10 до +400С

Точность

±1 минута в месяц

Резерв батареи Ni-MH

1. 2 В  100 ч

                                                           1.Функции кнопок

1.1. MASTERCLEAR: удаление всех данных из памяти, включая текущее время и все программы.

1.2. RANDOM: установка или отмена функции случайного включения.

1.3. CLOCK: используется

-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;

-для установки 12 или 24-х часового формата — с кнопкой “TIMER”;

-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.

1.4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или 24-х часового формата — с кнопкой “CLOCK”;

1.5 ON/AUTO/OFF: выбор рабочего режима таймера.

1.6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.

1.7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.

1.8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.

1.9 RST/RCL: отмена программ или восстановление отмененных программ.

1.10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен “ON”, есть выходная мощность. Когда индикаторвыключен “OFF”, нет никакой выходной мощности.

                                                                              2.Общие характеристики

2.1 10 программ ВКЛ/ВЫКЛ  “ON/OFF”   с шагом в одну минуту

2.2 Индикатор выходной мощности LED

2.3 Дисплей с секундами

2.4 Выбор режимов ON/AUTO/MANUALOFF (включение/авто/выключение)

2.5 Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до 6:00

2.6 Выбор 12 или 24-х часового режима

2.7 Функция перевода на летнее время

2.8 16 комбинаций дней недели:

2.9 16 комбинаций дней недели




















понедельник

вторник

среда

четверг

пятница

суббота

Воскресенье

1

Mo

Tu

We

Th

Fr

Sa

Su

2

Mo













3



Tu











4





We









5







Th







6









Fr





7











Sa



8













Su

9

Mo

Tu

We

Th

Fr





10











Sa

Su

11

Mo

Tu

We

Th

Fr

Sa



12

Mo



We



Fr





13



Tu



Th



Sa



14

Mo

Tu

We









15







Th

Fr

Sa



16

Mo



We



Fr

Sa



                                                           3.  Включение розетки

3.1 Включите таймер в сеть 230/240V и заряжайте аккумуляторную батарею приблизительно 14 часов.

3.2 Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTERCLEAR” острым предметом, напр. ручкой или карандашом.

3.3 Теперь можно делать настройки таймера.



4. Установка текущего времени

4.1 Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.

4.2 Отпустите обе кнопки. Неделя и время будут установлены.

4.3 Чтобы перезагрузить неправильное время, повторите вышеперечисленные действия.

5. Установка программ

Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.

5.1. Один раз нажмите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.

5.2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или группу дней. Установите время, нажимая кнопки “HOUR” и  “MIN”.

5.3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.5.2., чтобы установить время отключения.

5.4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.5.2 и 5.3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.

5.5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.

Пример

Нужно запрограммировать включение на 17:15,  выключение на 22:30 каждый день.

a)      Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.

b)      Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.

c)      Нажимайте “HOUR”, пока на дисплее не появится 17:00.

d)      Нажимайте “MIN”, пока на дисплее не появится 17:15.

e)      Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.

f)        Для настройки выключения повторяйте п.п.c и d, пока на дисплее не появится 22:30

6. Настройка — включение/авто/выключение

Рабочие режимы не могут быть изменены во время программных настроек.

6.1 Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.

6.2 Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “ON” или  OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “ON”, выход электропитания всегда включен. Если выбран режим “OFF”, выход электропитания постоянно отключен.

6.3 Если поменять режим “ON” на “AUTO”, таймер сохранит настройку “ON” до следующей настройки таймера.

7. Функция плавающего включения

7.1 Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.

7.2 Если включена эта функция, настройки будут выполняться с плавающим опережением от 10 до 32 минут между 18:00 и 6:00.

7.3 Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.

8. Режим 12/24 часа

Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.

9. Перевод на летнее время

9.1 Нажмите “CLOCK” и  “ON/AUTO/OFF” одновременно, на дисплее – “S”. Часы будут идти на один час вперед.

9.2 Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “S” исчезнет.



Универсальная схема подключения датчика движения для освещения



Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)

В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.

Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)

Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.

В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения

Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.

Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.

Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.

При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)

В завершение – рекомендации относительно установки:

• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;

• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;

• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

• поддерживайте датчик в чистоте, поскольку загрязнение отрицательно сказывается на радиусе действия и качестве работы устройства (см фото №5)

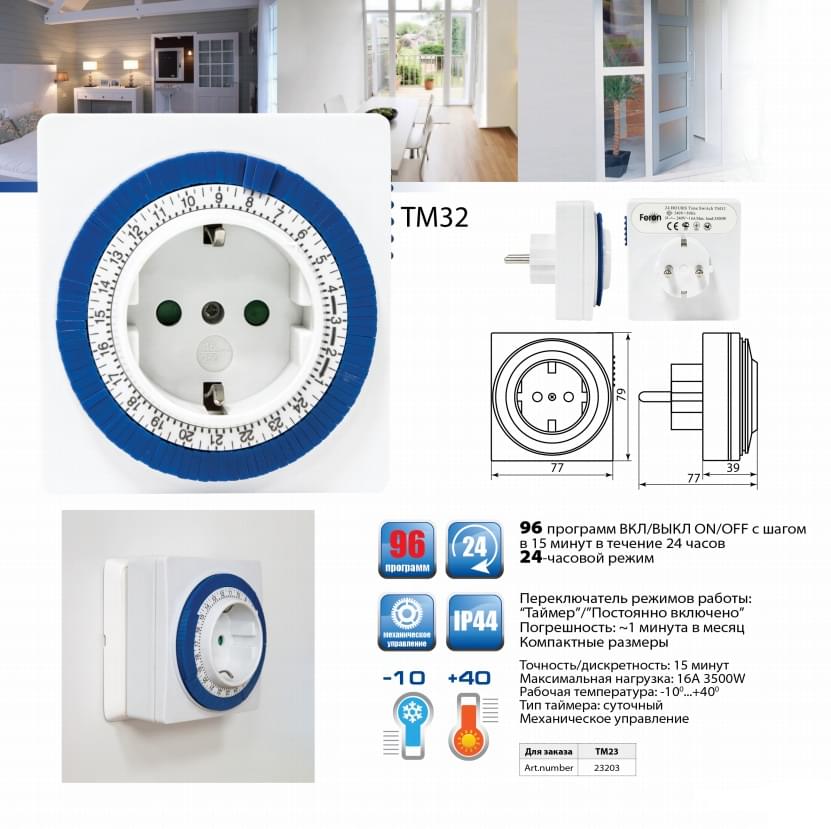

Розетка с таймером: настройка, функции, возможности

Содержание

  • 1 Для чего нужен электронный таймер и розетка с таймером недельная?
  • 2 Технические характеристики Masterclear
  • 3 Как настроить розетку с таймером
  • 4 Что обозначают кнопки на панели
  • 5 Как настроить время и день недели
  • 6 Розетка с таймером и ее режимы работы
  • 7 Что важно знать
  • 8 Видео по теме

Люди всегда стараются создать для себя комфортные условия. Благодаря этому, в мире происходят различные технические открытия. Например, не так давно человек изобрел компьютер, а теперь мы уже можем радоваться новому открытию – розетками с теймером, которые внесли в жизнь комфорт и уют.

Умная розетка с таймером: что важно знать

Розетка с таймером может включать и выключать обогреватели, управлять нагревательными приборами. Например, поддерживать определенную температуру в террариуме. Также такие розетки создают обстановку присутствия людей в доме или квартире.

Для чего нужен электронный таймер и розетка с таймером недельная?

Электронный таймер розетка – это устройство, которое может управлять компьютерами и электронной техникой. В особенности они нужны для автоматического включения или выключения разных приборов через определенные интервалы.

Применение цифровой розетки с автоматическим выключением в быту

Приведем пример из жизни нашего читателя: “Я установил электронный таймер розетку у себя на даче, чтобы поливать огород летом. Дача у меня находится далеко от города, поэтому в будние дни не всегда хватает времени, чтобы туда съездить. Поэтому я мог поливать огород только в выходные, а растений это не устраивало. Установив розетку с таймером feron, я смог решить эту проблему. Полив осуществляется с помощью насоса, который расположен в скважине. Недельная розетка с таймером управляла насосом сама. Насос включался каждый день на полчаса и работал с понедельника по пятницу. Урожай растет на глазах и я очень доволен”.

Технические характеристики Masterclear

Универсальный вариант – это двойная розетка с одним таймером

Чтобы пользоваться такой розеткой, нужно знать правила ее использования. Они рассчитаны на нагрузку в 16 А, если же ее превысить, то можно причинить устройству различные повреждения. Если будете подключать штепсель, то обязательно обращайте внимание, чтобы он был хорошо подсоединен.Очищать розетку нужно только сухой тканью.

Недельная розетка Masterclear имеет такие характеристики.

  • напряжение сети : 230-240 Вт;
  • частота : 50 Гц;
  • управление : электронное;
  • рабочая температура : – 10 … + 40.

Чтобы розетка была более безопасной, она оборудована специальными задвижками, которые препятствуют прямому контакту разных приборов с ее электрическими контактами.

Как настроить розетку с таймером

У нее есть аккумулятор под напряжением 1,2 Вт. Он ей необходим, чтобы сохранять память разных настроек. А рассчитан он на 100 часов непрерывной работы. Это важная особенность, которая не стирается из памяти. Перед первым подключением розетки, ее нужно зарядить от сети, не меньше чем 14–15 часов. Потом надавить на кнопку Master Clear. Благодаря этому сбросятся все предыдущие ее настройки и она будет полностью готова к работе. В последующем кнопку Master Clear можно использовать для сброса настроек. Розетки в гипсокартоне, также могут иметь таймер. Его покупают отдельно и просто вставляют уже в готовое устройство.

Что обозначают кнопки на панели

Чтобы правильно управлять умной розеткой, нужно знать значение ее кнопок и какие функции выполняет каждая из них.

  • Master Clear – это кнопка, которая очищает память;
  • Clock – это кнопка, которая отвечает за время. Она устанавливает текущее время и показывает его в разных форматах (12 или 24-часовом режиме).Также она способна переводить часы;
  • Timer настраивает различные программы;
  • Week настраивает дни недели;
  • Hour – это кнопка, которая настраивает часы;
  • Min настраивает минуты;
  • On/Auto/Off – включение, автоматически и выключение;
  • Random управляет включением и выключением;
  • RST/RCL может отменять и заново восстанавливать программы.

Как настроить время и день недели

Для того чтобы быстро настроить время вам потребуется нажать клавишу Clock. Изначально в данной розетке время указывают в 24-х часовом формате. Если вы уже привыкли и используете 12 часовой формат, тогда установить его можно быстро при помощи кнопки TIMER. Далее для того чтобы перейти к настройке даты вам потребуется зажать две клавиши одновременно. Сначала необходимо нажать клавишу Cloack, а затем следует зажать Week.

Компактная розетка с таймером – лучший вариант для квартир

Розетка с таймером и ее режимы работы

Стандартная розетка с таймером обычно имеет 4 режима работы.

  1. Розетка будет осуществлять свою работу в выключенном положении. Для того чтобы активировать этот режим необходимо нажать клавишу Manual off.
  2. Устройство постоянно находится во включенном состоянии. Для активации этого режима следует выставить Manual on.
  3. Автоматический режим. Для перехода в него вам потребуется нажать кнопку При нем все действия будут осуществляться по заданной программе.
  4. Периодическое включение или выключение. Здесь нужно нажать кнопку Random. В этом режиме программа автоматически будет включать или выключать прибор на определенное время.

Что важно знать

Розетка с таймером – это универсальное устройство, однако им еще нужно научится правильно пользоваться. В этой статье мы рассказали о том, как ее настроить. Однако следует четко понимать, что существуют механические розетки с таймером, они не нуждаются в зарядке и выключаются автоматически, когда это необходимо. Но, у таких розеток есть серьезный недостаток – время срабатывания не точное и может сбиваться. Из преимуществ можно выделить низкую стоимость, но здесь еще многое зависит от настроек.

Помните! Если вам необходимая недельная или суточная розетка с таймером высокой точности, выбирайте дорогие модели от проверенных производителей.

Видео по теме

Рекомендуем к прочтению: умные розетки.



Подключаемый таймер, интервал, от 0,1 до 10 минут, 24 В переменного/постоянного тока

Основной контент начинается здесь

Square D

MFR: Schneider Electric

MFR #: 9050JCK36V14

UPC: 7854354

Item #: 153413

Schneider Electric

MFR #: 9050JCK36V14

UPC: 7854354

Item #: 153413

Availability

Местоположение В наличии Кол-во
В наличии 0
Описание

Подключаемый таймер, интервал, от 0,1 до 10 минут, 24 В переменного/постоянного тока

Технические характеристики
Каталожный номер 9050ДЖКК36В14
Производитель Шнайдер Электрик
Марка Квадрат D
Страна происхождения США
Сделано в США Да
Соединение ТРУБЧАТЫЙ
Конфигурация контактов 2 НО + 2 НЗ
Рейтинг контактов 10 А, 240 В переменного тока
Крепление Розетка
Количество контактов 8
Специальные возможности ИНТЕРВАЛ 0,1–10 МИНУТ
Стандарт СЕРТИФИКАТ UL – ПРИЗНАН UL – CE – ROHS
СКП 7854354
Тип изделия DPDT, ТАЙМЕР
Размер 104 мм, 43 мм, 61 мм
Рабочая температура -18-150 градусов по Фаренгейту

Схема регулируемого таймера с релейным выходом

Таймеры использовались во многих приложениях в нашей повседневной жизни. Можно увидеть таймеры в стиральных машинах, микропечах и т. д. Эти устройства используют таймер для переключения нагрузки на определенное время. Традиционно различные нагрузки контролировались вручную, т. е. оператор включал нагрузки, и после выполнения необходимых условий нагрузки снова отключались оператором.

[adsense1]

Здесь я объясню различные способы построения регулируемых схем таймера. Однако эти методы неэффективны с точки зрения затрат. Здесь объясняются три схемы: 1) простой регулируемый таймер с использованием 555 IC, 2) циклический таймер включения / выключения с использованием 555 IC, 3) регулируемый таймер с использованием Arduino. (40+ простых схем и проектов таймера 555)

Схема

Простая регулируемая схема таймера с микросхемой 555

Используя простой таймер 555, мы можем разработать регулируемый таймер. Эта схема является гибкой для настройки необходимого времени.

Принципиальная схема
Компоненты
  • Таймер 555
  • Электролитический конденсатор – 470 мкФ
  • керамический конденсатор – 0,1 нФ
  • Резисторы
    •     120 кОм
    •    10 кОм
  • Реле -12В
  • Кнопка
Рабочий
  • Здесь таймер 555 работает в моностабильном режиме.
  • При подаче сигнала триггера таймер 555 генерирует импульс. Эта ширина импульса зависит от значений R и c.
  • Предложенная выше схема представляет собой таймер на 1-10 минут. Когда потенциометр минимальный, он дает 1-минутную задержку, а максимальное значение потенциометра может составлять 10 минут.
    • Период времени можно рассчитать по формуле

T=(R1+R2)*C1.секунды

  • Когда Pot максимальное значение R равно 120K+1,1M ≈ 1,2M (приблизительно) и C1=470 мкФ

T= 1,2M*470 мкФ = 620 секунд≈10 минут. Это максимальное время.

  • На минимальное время поставьте банк в наименьшую позицию. Тогда R= 120k
    • Следовательно, время T=120k*470uf=6 2 секунды~1 минута (приблизительно).
  • Реле 12 В используется для управления нагрузкой переменного тока, подключенной к выходу.
  • Таким образом, реле будет включено в течение времени, заданного пользователем с помощью потенциометра, а затем автоматически выключится.
  • Эта схема используется в таких приложениях, где нагрузка включается на какое-то время и отключается на остальное время.

[adsense2]

Примечание

  • Для предотвращения обратного тока реле таймера 555 используйте диод перед реле.
  • Из-за этого некоторые версии 555 могут быть повреждены.

[ Читайте также: Реле задержки времени 12 В ]

Регулируемый таймер включения/выключения (с использованием нестабильного режима 555)

В этой схеме разработан таймер с циклическим включением/выключением. В этой схеме используются очень простые компоненты, такие как таймер 555 и счетчик 4017.

Эти интервалы включения-выключения можно регулировать, изменяя выход таймера 555 и количество выходов счетчика. Давайте подробно обсудим эту схему.

Принципиальная схема
Компоненты
  • R1 и R2 — 47 кОм
  • R3 – 15 кОм
  • VR1 – 1 МОм
  • С1 100 мкФ
  • С2 0,01 мкФ
  • С3 0,1 мкФ
  • Диоды
  • 555 ИС таймера
  • CD4017 ИС
  • БК 148 Б Транзистор
  • Реле SPST 6 В/ 100 Ом
Рабочий
  • При подаче питания таймер 555 генерирует прямоугольную волну на контакте 3, так как он находится в нестабильном режиме.
  • Дает ширину импульса в соответствии со значением потенциометра. Его можно рассчитать как
  • .

T(высокий) =0,693*(R1+R2)*C 1

T(низкий) =0,693*R1*C1 активируется последовательно при заданном тактовом входе.

  • Выходы декадного счетчика переводят транзистор в активный режим, так что катушка реле находится под напряжением. (Вместо 6-вольтового реле можно также использовать 12-вольтовое реле, но реле следует применять с 12-вольтовым, а не 6-вольтовым.)
  • Здесь продолжительность времени включения нагрузки кратна выходному периоду таймера 555 и количеству выходов, используемых в CD4017.
  • Предположим, что в этой схеме используются 3 выхода CD4017. Таким образом, время включения нагрузки в 3 раза превышает T (высокий уровень), а время отключения в 9 раз превышает T (высокий уровень).
  • Таким образом, ВКЛ и ВЫКЛ можно изменять для желаемых рабочих циклов путем соответствующего подключения контактов счетчика декады.
  • Также можно добавить датчик или переключатель на входе сброса декадного счетчика для автоматического отключения нагрузки в аварийных или аварийных (для работы в автоматическом режиме) ситуациях.
  • Применение
    • Давайте разберемся в применении этой схемы. Например, в воздухоохладителях есть насос, который подает воду на мат. Его не нужно постоянно включать.
    • Он может быть включен до тех пор, пока охлаждающие коврики не станут влажными, а затем его можно выключить. Опять же, когда они высохнут, он должен качать воду.
    • Предположим, что если в баке достаточно воды, насос должен автоматически отключиться.
    • Этого можно добиться, добавив датчик уровня, чтобы вход этого датчика приводил контакты сброса и запрета к потенциалу земли.
    • Эта схема используется в таких приложениях, где требуется циклическая работа.

    Если требуются очень большие временные задержки, не рекомендуется использовать таймер 555. Вместо него можно использовать микроконтроллер. Вот таймер, использующий Arduino, который удобен для пользователя.

    Регулируемый таймер (с использованием Arduino)

    Регулируемый таймер Arduino представляет собой простую схему для генерации таймера на требуемое время. Это используется для включения нагрузок на определенный период времени, после чего они автоматически отключаются.

    Здесь Arduino играет ключевую роль в установке этого периода времени.

    Здесь реле используется для переключения нагрузки на определенное время.

    Принципиальная схема
    Компоненты
    • Плата Arduino
    • ЖК-дисплей
    • Кнопки
    • Реле
    Рабочий
    • Первоначально при переключении цепи на ЖК-дисплее отображается «настраиваемый таймер».
    • Теперь с помощью двух кнопок установите таймер. Кнопка, подключенная к 8-му контакту, используется для установки таймера в минутах, а кнопка, подключенная к 10-му контакту, используется для установки таймера в часах.
