Одним из ключевых звеньев в строительстве подчердачного этажа является расчет стропильной системы мансардной крыши. Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Содержание

1. Полезно знать
2. Основные узлы
3. Этапы монтажа стропильной системы мансарды
4. Технология стыковки
5. Как нарастить и усилить стропила мансарды
6. Как стыковать стропила наверху

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м^2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м², один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм — 15 кг, ондулин приблизительно 3 кг, металлочерепица — самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м². Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  — снеговая нагрузка;

Sg  —  масса снега на 1м² горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ — коэффициент, зависящий от уклона крыши: угол в 25^о – коэффициент 1,0, 25-60^о – 0,7, если уклон выше 60^о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Важно: Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.

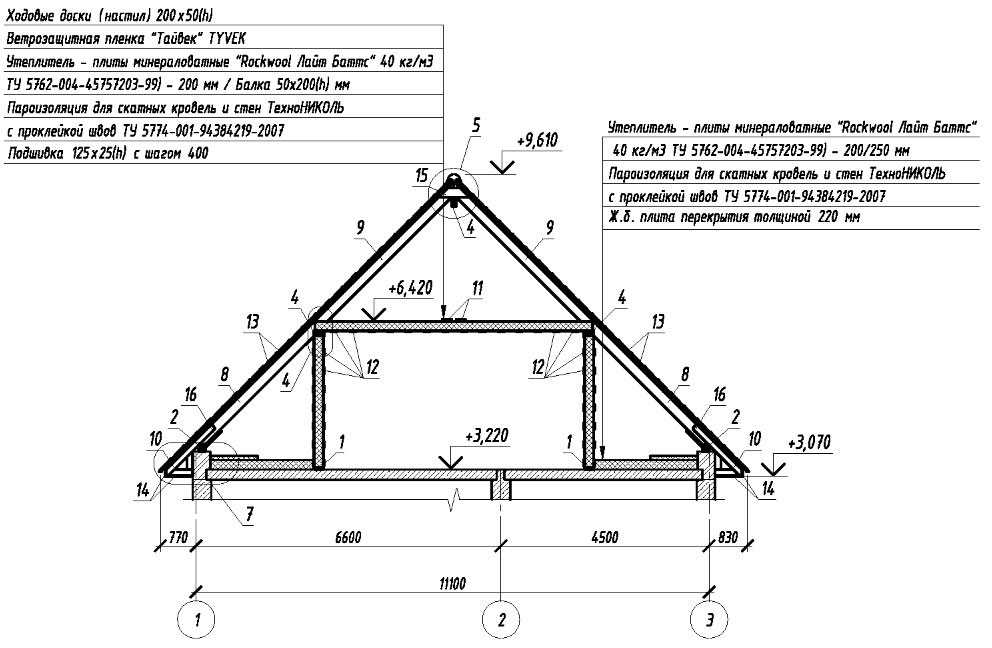

Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от проекта включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только внутренний интерьер мансарды, ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

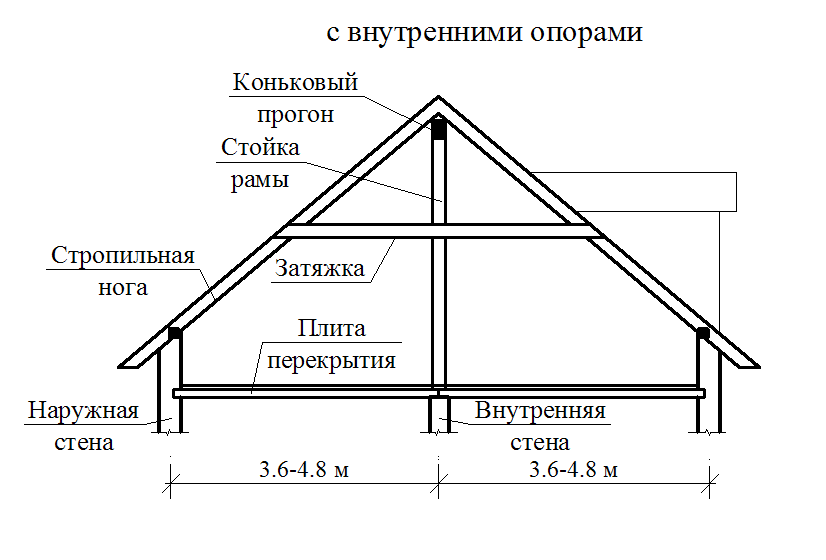

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при монтаже мансардного этажа, где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

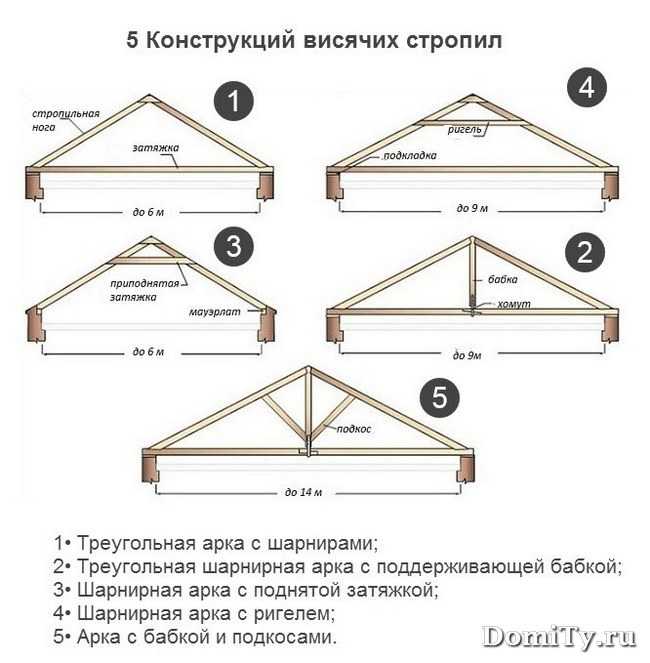

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

[su_youtube url=»http://www.youtube.com/watch?v=4GmY-G95sWc»]

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются  видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для обустройства полноценной мансарды лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

• установка мауэрлата;
• укладка поперечных балок;
• монтаж вертикальных стоек;
• затяжка боковых стоек или установка конькового бруса;
• разметка шага и монтаж стропильных ног;
• установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
• обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансарды

Важно: Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

• врубка в стропильной ноге;
• нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком — салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки  крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно: Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90^о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к  коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

стропильная система двухскатной крыши с мансардной, схема, устройство, технология крепления, шаг

Содержание:

Монтаж стропильной системы для крыши мансардного типа
Правила расчета элементов каркаса
Конструктивные особенности схемы стропил мансардной крыши
Правила установки стропильной системы

Мансарда может быть обустроена под любой крышей, все зависит от типа стропильной системы. Дело в том, что это влияет на полезную площадь мансарды, степень комфорта в этом помещении и уровень сложности выполняемых работ. Чаще всего жилое подкровельное помещение обустраивается под двухскатной прямой крышей или с кровлей с ломаными скатами.

Конструирование стропильной системы крыши мансардного типа выполняется с тем условием, чтобы пространство в центре чердака оставалось свободным, а высота потолка после размещения основных опорных элементов достигала приемлемых размеров.

Монтаж стропильной системы для крыши мансардного типа

Выбирая вид стропильной системы крыши, где предполагается обустройство мансарды, особое внимание уделяют планировке дома. В соответствии с этим определяют наиболее подходящий вариант:

• Стропильный каркас наслонного типа. Такая схема кровли используется в домах, в конструкции которых предусмотрена внутренняя несущая перегородка. В этом случае вес кровли ложится на внешние стены дома и эту перегородку. Такая организация каркаса считается более рациональной и необременительной, но при условии, что расстояние от внутренней перегородки до внешних стен не будет превышать 7 метров.
• Висячая стропильная система используется при отсутствии внутренней несущей перегородки или другой опоры, на которую можно перенести вес крыши. Такая конструкция подразумевает крепление стропил мансардной крыши к мауэрлату и коньковому брусу. Если крыша имеет незначительный вес, а ее площадь не превышает 50 м², то допускается строительство простейшей конфигурации, в составе которой имеются стропильные ноги и горизонтальные затяжки. Для перекрытия более крупных сооружений необходима установка дополнительных стоек, схваток и подкосов. Использование этих элементов позволяет получить более устойчивую конструкцию, но занимает лишнюю площадь мансарды. Висячая стропильная система двухскатной крыши с мансардой сооружается при расстоянии между стенами не более 14 метров.
• Смешанная или комбинированная стропильная система используется в домах, где несущую перегородку заменяют опорные колонны. В этом случае одна часть стропилин опирается на колонны, другая — монтируется как висячий тип стропил. Такой вариант очень часто используется при обустройстве крыши мансардного типа, так как используется меньшее количество элементов кровельной конструкции, снижается нагрузка на основание дома и остается больше свободного пространства под кровлей.

Наличие мансарды должно учитываться еще при составлении проекта, так как расчет фундамента проводится на основании общего веса строения, включая стропильную систему. Незапланированное строительство мансардной крыши требует пересчета общей массы дома, так как фундамент может не выдержать дополнительной нагрузки, особенно на участке с преобладанием сложных грунтов и близком расположении грунтовых вод.

Правила расчета элементов каркаса

Строительные нормы требуют соблюдение определенных параметров для жилого помещения. Что касается высоты потолка, то она должна быть не меньше 2,5 метров, при этом обязательно наличие источников естественного света, то есть окон. Главным параметром крыши мансардного типа, который влияет на высоту потолка, можно назвать уклон скатов. При его расчете явным становится факт, что небольшой угол наклона существенно снижает высоту потолков, а крутой скат делает крышу массивной, неустойчивой и более затратной. Решить эту проблему помогает крыша ломаного типа, скаты которой в нижней части имеют уклон 60 градусов, а в верхней — 30 градусов.

Составляя проект мансардной крыши, следует обратить внимание на величину сечения элементов стропильного каркаса и установку стропил мансардной крыши. При возведении стандартной конструкции эти параметры можно взять из специальных справочников, где они рассчитаны с учетом длины элементов, шагом между ними, а также видом и качеством материала. Но нестандартные параметры крыши требуют более точных расчетов, учитывающих общую нагрузку на стропильный каркас. Также во внимание принимаются сезонные нагрузки от снежной массы, они обозначаются климатическим коэффициентом, который характеризует погоду в определенной местности.

В большинстве случаев мансардная крыша возводится на деревянной основе, но такая стропильная система требует усиления за счет увеличения сечения элементов, что неизбежно добавляет массу кровельной конструкции. Решением этой проблемы становится устройство стропил мансардной крыши из металла, который имеет большую прочность при одинаковых параметрах.

Конструктивные особенности схемы стропил мансардной крыши

Стропильный каркас мансардной крыши состоит из аналогичных элементов, что и другие виды крыш:

• Мауэрлат — это своеобразное основание кровельной конструкции, принимающее на себя нагрузку и распределяющее ее по периметру строения. Этот элемент может быть изготовлен из бруса сечением 15*15 см и больше, для крепления используют анкерные болты или шпильки, которые монтируют в верхний ряд коробки дома в процессе сборки. Между стеной и мауэрлатом обязательно наличие гидроизоляционного слоя, при отсутствии возможности использовать гидроизоляционный материал брус необходимо обработать битумной мастикой. При установке крепежных элементов для мауэрлата важно следить, чтобы они не попали под стропильные ноги.
• Стропилины необходимы для формирования уклона крыши. Верхняя пятка этих элементов фиксируется на коньковом прогоне, внизу стропилина крепится к мауэрлату или стойке. Для изготовления стропилин используют доски 5*15 см или 10*15 см, шаг стропил мансардной крыши зависит от веса кровельного материала и может составлять 0,5-1,2 метра. Чтобы монтажные работы доставляли меньше проблем, необходимо составить схему стропильной системы двухскатной крыши с мансардой.
• На стойки опирается конек или средняя часть стропильных ног, для изготовления подойдет брус одинакового сечения с мауэрлатом. Стойки располагают на балках перекрытия, поэтому расстояние между элементами совпадает.
• Подкосы необходимы для поддержки стропильных ног, чем обусловлено их угловое расположение. Подкос должен уменьшать прогиб стропилин из-за тяжести собственного веса.
• Затяжки стягивают пары стропильных ног в верхней и в нижней части, они предназначены для снижения распирающей нагрузки, действующей на стропилины. Выполняются эти элементы из досок хорошей прочности, при этом сечение должно соответствовать аналогичному параметру стропилин. Стоит учитывать, что ближе к коньку на затяжки приходится большая нагрузка, поэтому здесь можно усилить элемент.

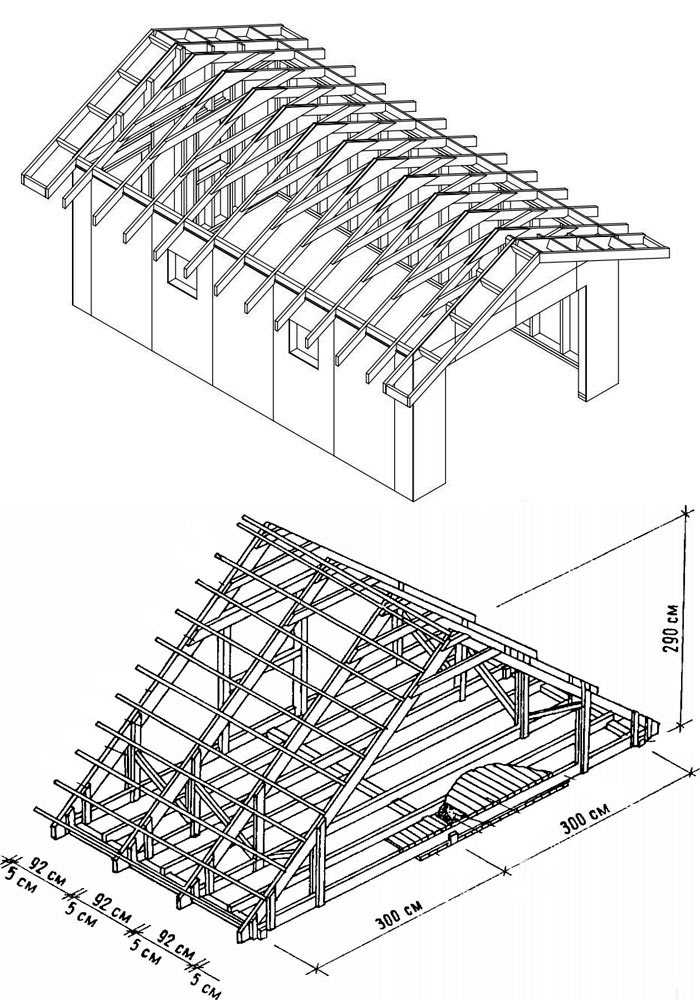

Практически все элементы стропильной системы двухскатной крыши с мансардой делают из дерева, которое через какой-то промежуток времени начнет деформироваться. Чтобы продлить срок службы деревянных элементов, необходимо использовать материал высокого качества с определенным показателем влажности. Кроме того, следует выполнить обработку деревянных элементов антисептическим средством — антипиреном.

Правила установки стропильной системы

Установку стропильной системы мансардной крыши лучше доверить опытному мастеру и пригласить несколько помощников для подъема на крышу тяжелых и длинных брусьев. Не следует выполнять работу в дождь или снег, так как это способствует увеличению влажности древесины.

Технология возведения мансардной крыши подразумевает выполнение следующих действий:

• Вначале укладывают мауэрлат по периметру коробки дома. В качестве мауэрлата может выступать усиленный скобами верхний брус или бревно деревянного дома.
• Далее монтируют балки перекрытия. Их укладка может выполняться с выносом или без него. В первом случае балки формируют свес, поэтому от стены до конца балки должно быть от 0,5 до 1 метра.
• На следующем этапе выполняют установку вертикальных стоек. Для этого высчитывают середину балки и отмеряют от нее одинаковое расстояние в разные стороны. Расстояние между стойками определяется шириной будущей мансарды.
• Стойки скрепляют затяжками, используя металлические уголки. В результате должна получиться П-образная конструкция.
• Теперь пришло время крепления стропил мансарды. Верхней пяткой они крепятся к стойке гвоздями или саморезами, нижней — к мауэрлату с помощью подвижного крепления. Использование последней детали помогает компенсировать изменение размеров элемента стропильной системы в процессе усадки.
• Далее устанавливают и фиксируют стропильные ноги верхней части каркаса, используя металлические накладки или бруски. На этом этапе важно понимать, как усилить стропила мансардной крыши.
• Поверх каркаса укладывают и крепят с помощью степлера гидроизоляционный материал.
• Затем прибивают обрешетку, выдерживая шаг в соответствии с выбранным кровельным материалом. Мягкие виды кровли укладывают на сплошную обрешетку, профнастил или металлочерепицу — на разреженную.

Чтобы стропильная система дома с мансардой отличалась прочностью и надежностью, необходимо правильно выполнить расчеты или воспользоваться типовым проектом.

Все, что вам нужно знать

Источник изображения Rafferty Roof Trunsses

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• типов
  • Ферма King Post
  • Ферма Queen Post
  • Ферма Финк
  • Чердачная ферма
  • Ножничная ферма
  • Фронтальная ферма
• Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ленты/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, для завершения вашего строительного проекта доступно множество ферм. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Ферма с центральной стойкой представляет собой простейшую кровельную ферму.

Общее использование : Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным ферзям фермы ферзей могут перекрывать большие пролеты, чем фермы коромысла, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительной жилой площади на чердаке

Пролет : До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы ферзевых стоек, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм. Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке их гораздо больше. От металлических крыш до битумной черепицы, сводчатых потолков и плоских крыш — наверняка найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и выполните требования строительных норм и правил.

Найдите лучших установщиков кровельных ферм рядом с вами

Создание чердачной фермы

Справочный номер:
KB-00933

Последнее изменение:
11 марта 2022 г.

Информация в этой статье относится к:

ВОПРОС

Как сделать чердак фермой ?

ОТВЕЧАТЬ

Чердачная ферма представляет собой тип фермы крыши с открытым пространством в центре нижней части для размещения жилого помещения с лямками сверху и по обе стороны от этого жилого помещения.

Для создания чердачной фермы в плане должны быть выполнены определенные условия:

• Конструкция должна быть достаточно широкой, а крыша достаточно крутой, чтобы оставить место для чердака с чердачными помещениями по обе стороны от Это. Мансардная зона должна иметь чердачные помещения с обеих сторон и должна быть отделена от этих чердачных помещений перегородками.
• Чердак не может находиться на этаже 0 или этаже 1 — под ним должно быть жилое помещение с плоским потолком.
• Крыша должна опираться на стены, образующие этаж под мансардой. Он не может нести на коленях стены.
• Каждая сторона крыши должна состоять из одной плоскости крыши, образующей непрерывный уклон с одним уклоном от базовой линии до конька .
• В лофте должен быть ровный потолок.

Чтобы создать структуру

Поскольку чердачные фермы требуют соблюдения определенных условий, прежде чем их можно будет создать, мы начнем с рисования простой конструкции, отвечающей этим требованиям.

1. Выберите в меню Файл > Новый план , чтобы открыть новый пустой план.
2. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите, чтобы нарисовать прямоугольную структуру.

   В этом примере используется структура размером 40′ x 30 ‘ .

3. Используя инструмент Select Objects , щелкните вертикальную стену слева, чтобы выбрать ее, затем щелкните Open Object кнопка редактирования.
   • На панели «Крыша» диалогового окна Спецификация стены выберите Полная двускатная стена и нажмите OK .
   • Повторите этот шаг с вертикальной стеной справа.

   Примечание: Можно также использовать инструмент редактирования «Изменить на фронтонную стену» для преобразования вальмовых стен в фронтонные без открытия диалогового окна «Спецификация стены».

4. Выберите Build> Floor> Build New Floor из меню и постройте второй этаж на основе плана 1-го этажа.
5. Выберите Build> Roof> Build Roof из меню и на панели Roof диалогового окна Build Roof :
   • Установите флажок рядом с Build Roof Planes .
   • Укажите Шаг строящейся крыши. В этом примере используется шаг 12 дюймов на 12 дюймов.
   • Проверьте Фермы (без Birdsmouth) коробка.
   • Установите флажок Игнорировать верхний (2-й) этаж .
   • Нажмите OK , чтобы закрыть диалоговое окно и построить крышу, как указано. Он будет опираться на верхние плиты стен первого этажа.

   Обратите внимание на пунктирные линии, которые теперь отображаются в области комнаты 2-го этажа на плане этажа. Это линии разрыва потолка, которые представляют собой разделение между плоским потолком во всю высоту в центре комнаты и низкими наклонными потолками по обеим сторонам. Область с плоским потолком во всю высоту представляет собой чердак, который будет размещен за счет открытого пространства в центре ваших чердачных ферм.

6. Выберите в меню Build> Wall> Straight Internal Wall , затем щелкните и перетащите две внутренние стены вдоль линий разрыва потолка.
   • Проще всего нарисовать их рядом с линиями потолка, а затем переместить на место после того, как они будут нарисованы.
   • Если вы хотите, вы можете создать нестандартный тип стены с гипсокартоном только с одной стороны, если комнаты с низкими потолками должны быть без отделки.
7. Выберите каждую из этих двух внутренних стен и нажмите кнопку редактирования Open Object . На панели «Крыша» диалогового окна «Спецификация стены » выберите « Стена колена », чтобы указать эти стены в качестве стен колена.
8. Далее с помощью инструмента Select Objects щелкните одну из комнат с низким наклонным потолком и нажмите кнопку редактирования Open Object .
   • На панели General диалогового окна Room Specification выберите Чердак из раскрывающегося списка Тип помещения .
   • Повторите этот шаг с комнатой на другой стороне чердака.

Условия, необходимые для изготовления чердачных ферм, созданы.

Для создания чердачной фермы

1. Выберите в меню Сборка> Каркас> Ферма крыши , затем щелкните и перетащите линию, которая перпендикулярна линиям разрыва потолка и проходит от внешней стены к внешней стене.

   Полученная ферма автоматически дотянется до карниза.

   Примечание: Может появиться сообщение с вопросом «Слой «Каркас, фермы крыши» не отображается. Вы хотите включить отображение этого слоя в текущем виде?» Щелкните Да, чтобы отобразить слой Roof Trusses в этом виде.

2. Выберите ферму крыши и нажмите кнопку редактирования Open Object . На панели General диалогового окна Roof Truss Specification :

3. Убедитесь, что Временные размеры включены, включите инструмент Выбрать объекты , затем щелкните чердачную ферму, чтобы выбрать ее.
4. Щелкните временный размер, показывающий расстояние фермы от торцевой стены, и введите расстояние, на котором должна быть первая чердачная ферма от стены.

   В этом примере ферма размещается в 2 футах от внешней стороны каркаса стены.

5. Пока ферма все еще выделена, нажмите кнопку Множественная копия Кнопка редактирования.

   Примечание: Множественное копирование недоступно в Home Designer Pro. Вместо этого используйте инструмент редактирования Transform/Replicate. Например, если вы хотите создать 6 копий, разделенных определенным расстоянием друг от друга, вы должны установить флажок «Копия», установить «Количество копий» на 6, затем установить флажок «Переместить» и установить «Дельта по оси X» на 24 дюйма. , При необходимости для каждой дельты можно установить отрицательные значения.

6. Щелкните интервал многократного копирования кнопку вторичного редактирования, чтобы открыть диалоговое окно Множественное копирование , укажите необходимое Первичное смещение для Все фермы , затем нажмите OK .
