Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

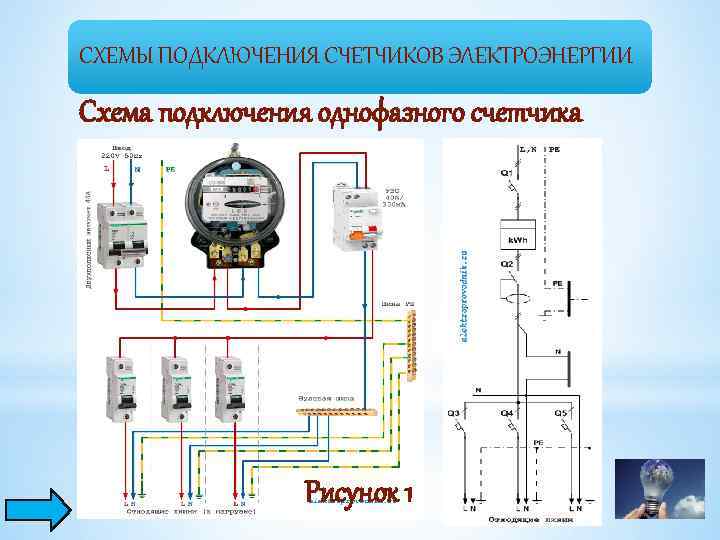

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.

Устройство и принцип действия электросчетчика

Статья по теме: Периодичность проверки заземления электрооборудования

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

Еще по теме: Снип кабель под землей

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? НЭК и МЭК

Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?

Щелкните изображение, чтобы увеличить его

Предупреждение : В этих примерах показана наиболее часто используемая схема и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC однофазное питание 230 В переменного тока обеспечивается двумя системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

Электросчетчик (он же счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные счетчики электроэнергии широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.

Нажмите на изображение, чтобы увеличить

Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик энергии 230 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
2. Начиная с левой стороны для ГЛАВНОГО, подключите входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Основной).
3. Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
4. Со стороны нагрузки подключите исходящую нейтраль в 3-й слот.
5. Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.

Щелкните изображение, чтобы увеличить его.

Убедитесь, что расходомер расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.

Вот еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (коммунальном столбе) рядом с домами потребителей.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• P _IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
• P _OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
• N _IN = Входящая нейтраль от источника питающего напряжения.
• N _UOT = Выход Нейтраль на главный распределительный щит дома.

Общие требования к установке однофазного счетчика на 230 В

• Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
• В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть как можно короче, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании надлежащих руководств и норм.

Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

Шкаф счетчика с уровня земли

• Мин. 600 мм
• Макс. 1100 мм

Наконечники счетчика

• 25 мм

Расстояние от передней части шкафа

• Мин. 1000 мм

Хоккейная клюшка (готовая трубка)

38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.

Отверстие для ввода кабеля

• 20/30 мм

Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на картинку, чтобы увеличить

Проводка однофазного счетчика с использованием старой версии с цветовой маркировкой Великобритании (до 2004 г.), но по-прежнему применима для других стран Азии и Саудовской Аравии, ОАЭ, ЮАР и т. д.

Нажмите на изображение, чтобы увеличить Текущее устройство)?

Проводка однофазного счетчика на 120 В и 240 В – США – NEC

Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В / 240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В для одной фазы (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.

В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 120 В?

Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии на 120 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините Линейный ВХОД, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
3. Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
4. Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
5. Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
6. Для этих цепей на 120 В можно использовать провод №10AWG (медь) или №8 AWG (алюминий) (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

7. #4 AWG (American Wire Gauge).
8. Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).

Щелкните изображение, чтобы увеличить его

В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.

Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 240 В?

Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.

1. Отключите основной источник питания перед выполнением работ на электроустановках.
2. Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
3. Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
4. Подсоедините провод OUT линии 1 как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
5. Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
6. При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нейтраль не нужна, если вы используете только цепи 240 В. Если вам все еще нужны цепи на 120 В, вам придется подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, а однофазное напряжение 240 В доступно между двумя горячими проводами.
7. Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. #4 AWG.
9. Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и проектом. Сделанный.

Щелкните изображение, чтобы увеличить его

Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC

Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman, нулевого провода и провода заземления.

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке однофазного счетчика на 120 В и 240 В

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или прочно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Счетчик от уровня земли

• 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика

• Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение  с газовыми и другими счетчиками

• Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы

• Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод

• Согласно NEC

Размер провода заземления относительно заземляющего стержня

• №4 AWG (медь)

Учебники по проводке NEC и IEC:

Учебники по проводке центра нагрузки, панелей и распределительных щитов

NEC – США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество лампочек на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+МКБ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
• Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика энергии к потребительскому блоку)

Общая домашняя электропроводка (как NEC, так и IEC)

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме
• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном здании
• Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Еще больше пошаговых руководств и руководств по прокладке домашней электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Загрузка документации и программного обеспечения | Schneider Electric

Категория документа

3d

САПР, чертежи и кривые

Технические чертежи для наших предложений продукции.

80 876

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 444

action_test

Оценка соответствия

1 028

цитата

Спецификации

Технические детали и характеристики нашей продукции.

146 116

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 322

action_duplicate

Пресс-релиз

33

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

2 538

action_print_preview

Решения

1 241

страница

Устойчивое развитие

236 773

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

248 863

earth_arrow

Обучение, мероприятия и вебинары

180

медиа_видео

Видео

338

open_book

Белая книга

810

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 876

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 444

action_test

Оценка соответствия

1 028

цитата

Спецификации

Технические детали и характеристики нашей продукции.

146 116

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 322

Посмотреть еще

3д

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 876

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 444

action_test

Оценка соответствия

1 028

цитата

Спецификации

Технические детали и характеристики нашей продукции.

146 116

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 322

action_duplicate

Пресс-релиз

33

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.
