Отопление загородного дома своими руками: схемы, описание

Для того, чтобы решить какую систему отопления можно установить своими руками для загородного дома, необходимо ознакомиться с главными существующими ее схемами. Подробная информация о строении каждой из разновидности позволит подобрать наиболее оптимальный вариант, учитывая особенности конструкции.

Какая схема отопления наиболее оптимальна?

Загородный дом.

При выборе наиболее оптимальной схемы отопления для загородного дома, следует ответственно подойти к решению данного вопроса и принять во внимание все факторы. Учитывая каждый из них, можно будет подготовить необходимые расчеты и заняться проектированием системы. Если владелец строения не имеет в этом опыта, лучшим выходом будет обратиться за подобной услугой к профессионалам.

Грамотный расчет позволит определиться с объемом материала для работы, его стоимостью, а также подобрать самую оптимальную схему конструкции, исходя из выбранных параметров строения.

Однотрубная система

Однотрубная система отопления представляет собой один контур, который соединяет все радиаторы в цепи. Его протягивают по всему периметру дома вдоль стен и подключают к нагревательному котлу. Существенным недостатком такой конструкции считается то обстоятельство, что каждая последующая в цепи батарея имеет температуру, ниже, чем предыдущая.

Двухтрубная отопительная конструкция

Двухтрубная система водяного отопления с вертикальной разводкой.

Двухтрубная система водяного отопления с горизонтальной разводкой.

Двухтрубная система водяного отопления с верхней разводкой.

Двухтрубная система водяного отопления с тупиковым (встречным) движением теплоносителя.

Под двухтрубной или двухконтурной схемой отопления подразумевается система с двумя отдельными магистралями для подачи теплоносителя в радиаторы и для отвода из них. Данный комплекс удобен в использовании тем, что при поломке можно отключить отдельную батарею, не останавливая при этом работу всей системы. Однако, поставить ее можно не в каждом доме вследствие различных обстоятельств.

Лучевая схема

Данная схема отличается от двухконтурной тем, что каждый радиатор подключается к системе независимо от другого. Чтобы обеспечить такой процесс работы в цепь встраиваются распределительные коллекторы, благодаря чему существует возможность индивидуальной настройки отдельного источника отопления. Недостатком лучевой схемы считается достаточно большой расход материала при установке.

Как правильно выбрать тип нагревательного прибора?

Как правило, загородный дом оборудован всем необходимым для проживания, в том числе и системой отопления в холодный период года для комфортного времяпрепровождения.

Для справки! Печное отопление может нагреть лишь небольшое по площади строение. Кроме того, теплый воздух распространяется по помещениям неравномерно и достаточно долго.

Поэтому, при выборе нагревательного прибора, которое способно обеспечить теплом все здание, учитываются многие критерии, но предпочтение все же отдается котлам, работающим на различных энергоносителях.

Разновидности котельных устройств

Газовый котел.

Дизельный котел.

Электрический.

Твердотопливный.

В зависимости от потребляемого топлива, можно выделить несколько видов котлов, которые имеют свои достоинства и недостатки. К их числу относятся следующие типы конструкций:

  1. Газовый. Данный тип прибора считается одним из самых экономичных и простых в монтаже. Однако, не у всех владельцев загородных домов имеется возможность подключиться к газовой магистрали.
  2. Дизельный. Схема данной конструкции также не отличается сложностью использования. Прибор работает на жидком топливе, которое без проблем можно приобрести. Одним из существенных недостатков такого вида котла считается неприятный характерный запах от продуктов горения.
  3. Электрический. Один из самых предпочитаемых приборов для отопления загородного дома, так как для его установки не требуется возведения котельной системы. Но в то же время многие владельцы отмечают, что использование подобного устройства влечет существенные затраты при его эксплуатации.
  4. Твердотопливный. Такая разновидность нагревательного устройства предполагает использование твердого топлива для работы. По сравнению с аналогами твердотопливный котел обладает самым высоким КПД.

Газовый и дизельный котлы считаются наиболее подходящими вариантами отопления загородного дома, так как способны работать в автономном режиме. Они практичны и надежны при эксплуатации. При правильной установке конструкции, работающие на природном газе и дизельном топливе, могут бесперебойно обеспечивать здание теплом на протяжении нескольких недель без вмешательства в процесс.

Выбор материала для трубопровода

Полипропиленовые трубы.

Наиболее оптимальным вариантом материала для проведения трубопровода принято считать полипропилен. По сравнению с аналогами он отличается надежностью и долговечностью, а также простотой монтажа. Соединяются заготовки из полипропилена с помощью сварки, что позволяет устанавливать трубы в стене и под напольное покрытие.

Внимание! Стоимость полипропилена и фитингов к ним при использовании в качестве трубопровода получится намного ниже, чем, например, затраты на трубы и комплектующие к ним из металлопластика.

Подключение радиаторов к цепи

Схема подключения.

Радиаторы для подключения к отопительной системе загородного дома выполняются из таких материалов как сталь, алюминий либо чугун. Наиболее распространенной разновидностью среди них считается алюминиевая конструкция. Она обладает приятным внешним видом, имеет легкий вес и проста при установке.

Схемы подключения радиаторов также бывают различными. При этом необходимо учитывать расположение трубопровода и запорно-регулировочного оборудования. Кроме того, выбирая способ подключения, следует иметь в виду возможные теплопотери.

Все радиаторы должны быть оснащены запорным и регулировочным кранами для регулировки желаемого режима работы, а также краном Маевского, позволяющего выпустить излишки воздуха в оборудовании.

Монтаж водяного теплого пола

Система «Пирог».

Монтаж водяного теплого пола – идеальный вариант для равномерного отопления всего помещения, где он установлен. Такая конструкция выполняется по лучевой схеме и подключается к отопительной системе. С помощью распределительных коллекторов, встроенных в оборудование, можно регулировать уровень температурного режима.

После монтажа оборудования для теплого пола на него укладывается стяжка, поверх которой можно положить напольное покрытие из любого материала.

Важно! В последнее время чаще всего применяются комбинированные схемы отопления, особенно в загородных домах с большой площадью, которые состоят из нескольких этажей. Благодаря данной отопительной системе, в случае неисправности одной, функцию обогрева помещения станет выполнять другая.

При выборе самой эффективной системы отопления важно понимать, что к делу следует отнестись серьезно, так как от этого зависит срок службы конструкции.

Сколько бы вложений ни было сделано в монтаж отопительного устройства, если его выполнить грамотно и ответственно, оборудованием можно будет пользоваться десятилетиями, а потраченные средства окупятся со временем. Поэтому, для возведения конструкции своими руками следует заручиться помощью и рекомендациями специалистов.

Отопление загородного дома своими руками: как устраивается?

Как устраивается отопление загородного дома своими руками?

При помощи современных материалов и технологий может быть с легкостью оборудована система отопления частного дома своими руками. На сегодняшний день удобства в жилище, которое располагается за городом, не хуже городских. Есть несколько способов выполнить отопление в частном доме, каждый из которых отличается энергоносителями и конструктивными элементами.

Система отопление в частном доме должна быть сделана так, что бы было тепло и экономически выгодно.

Список всех элементов, которые нужны, чтобы была установлена система отопления в загородном доме своими руками:

  • трубы;
  • радиаторы;
  • котел;
  • краны;
  • расширительный бак;
  • топливо;
  • циркуляционный насос;
  • воздухоотводчик;
  • запорные и предохранительные клапаны;
  • вода.

Прежде всего отопительные системы различаются по типу теплового носителя, который непосредственно и будет обогревать помещения, отдавая в них тепло. Различают следующие типы систем: паровые, водяные, электрические, воздушные и открытого огня. Последние реализуются при помощи каминов и русских печек. В помещениях, в которых отопление реализовано своими руками подобным способом, тепло будет распространяться неравномерно: возле пола проходит холодный воздух, рядом с тепловым источником (печью) очень жарко, а на отдалении встречается опять холодный воздух. Дом небольших размеров можно достаточно качественно отопить и печью, однако нет смысла заострять внимание на подобных системах. Гораздо актуальнее поговорить о тех системах, которые способны обеспечить равномерный обогрев дома больших размеров.

Вернуться к оглавлению

Водяное отопление загородного дома

Водяная отопительная система – это замкнутый контур, по которому будет циркулировать горячая вода. В данном случае нагревательным элементом будет котел, от которого по жилищу расходятся трубы. При этом в каждой комнате устанавливаются батареи, через которые будет проходить горячая вода. Таким способом будет образовываться тепло. После того как вода отдаст тепло, она снова возвращается в котел, где греется и цикл повторяется заново.

Схема отопления дома электрическим котлом: 1 – Регулятор температуры в комнате, 2 – Расширительный бак, 3 – Батареи, 4 – Котел отопления, 5 – Кран подпитки контура.

Для водяной системы может подойти котел, который работает на любом доступном топливе. Наиболее распространенными являются котлы на газе, потому как они весьма экономичны. Устроить систему отопления коттеджа при помощи природного газа можно исключительно в том случае, когда к дому подведена газовая магистраль. Другим недостатком является то, что котлы на газу нуждаются в контроле специальными службами и требуют регулярного обслуживания.

Котлы, которые работают на жидком топливе (к примеру, дизельном), можно применять для водяного отопления. Однако данный вариант имеет свои недостатки:

  • дизельное топливо стоит достаточно дорого, в связи с чем отопление может быть неэкономичным;
  • для того чтобы хранить топливо, необходимо иметь закопанный в землю резервуар, а это является пожароопасным.

Если в местности, где располагается частный дом, отсутствует газ, есть смысл применять котел, который работает на твердом топливе (дрова, уголь, пеллеты). В данном случае отопление может быть полностью автономным и не будет зависеть от подачи энергоносителя. Однако для того, чтобы хранить твердое топливо, понадобится построить сухое и удобное хранилище.

Электрический котел, который подключен к центральному электроснабжению, сможет довольно хорошо отапливать загородный дом. Но если было принято решение в качестве энергоносителя использовать электричество, разумнее всего устанавливать электрические радиаторы. Они позволят напрямую преобразовывать электрическую энергию в тепловую без участия в данном процессе воды.

Схема подключения отопления.

Для того чтобы обустроить автономную систему отопления, есть смысл использовать альтернативную электроэнергию, ветровые и солнечные преобразователи.

Мощность котла необходимо выбирать исходя из площади коттеджа. Характеристики можно найти в таблице (рис. 1).

В водяной отопительной системе циркулирует в большинстве случаев вода. Однако можно использовать и антифриз. Система может иметь дополнительные элементы, которые могут понадобиться для ее регулировки. Расширительный бак необходим для сбора лишней жидкости, циркуляционный насос понадобится для принудительного движения воды (используется не всегда), терморегуляторы нужны для того, чтобы контролировать температуру перед каждой батареей. Будет нужен и автоматический воздухоотводчик, предохранительные и запорные клапаны.

Схема системы отопления дома с газовым двухконтурным котлом.

Следует знать, что рассчитать стоимость системы отопления загородного коттеджа можно самостоятельно. Прежде всего, надо определиться с видом энергоносителя. В качестве примера будет рассмотрен вариант с котлом, который работает на газу. Список элементов, которые необходимо приобрести:

  • котел;
  • батареи для каждой комнаты;
  • трубы;
  • краны;
  • фитинги;
  • расширительный бак;
  • все необходимые сопутствующие материалы.

Прежде чем все это приобретать, нужно составить схему отопления частного коттеджа, в которой должно четко указываться расположение радиаторов и котла, длина трубопроводов и все остальное. На проектные работы может уйти большое количество денежных средств, сюда же нужно добавить согласования, разрешения и монтаж. Следовательно, провести в частном доме отопление может обойтись приблизительно в 9000-11000 долларов.

Стоимость оборудования для системы отопления будет зависеть во многом от материалов. К примеру, радиаторы бывают стальными, чугунными, алюминиевыми и из нержавеющей стали. Самыми дешевыми являются чугунные. Помимо того, они самые долговечные и тяжелые. Из нержавеющей стали стоят дороже всех, в связи с чем не многие люди могут позволить себе установку подобных конструкций по всему дому.

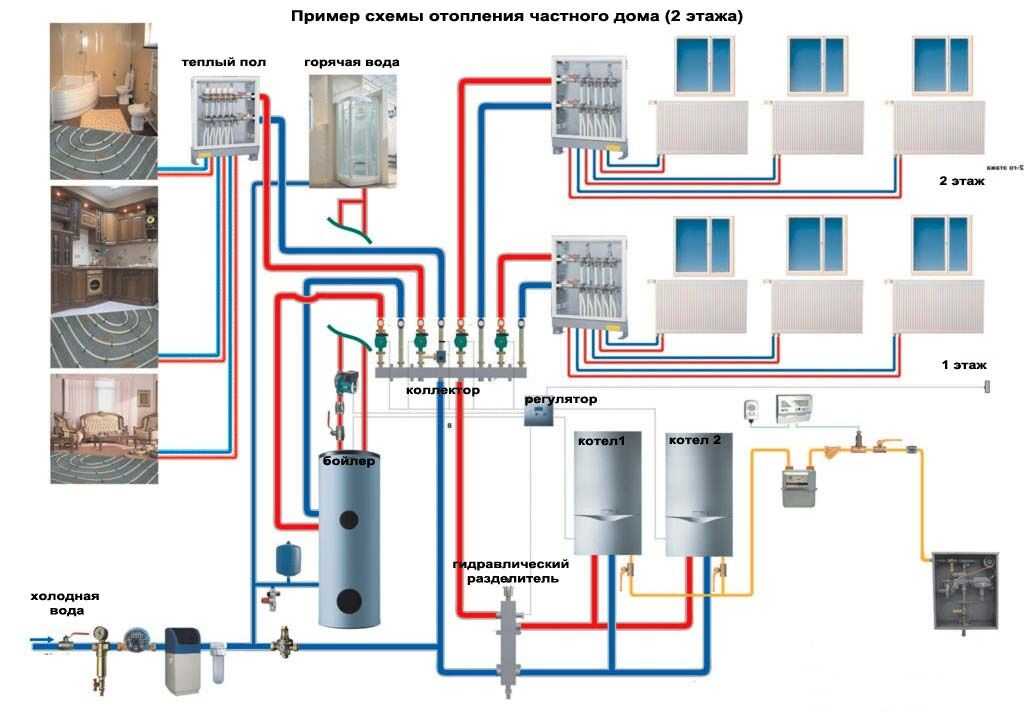

Схема системы отопления частного дома.

Трубы для прокладки трубопровода тоже могут выполняться из различных материалов: медные, стальные (стальные оцинкованные, из нержавейки), полимерные (полипропиленовые, металлопластиковые, полиэтиленовые). По надежности превосходят медные трубы, потому как они могут выдержать большие перепады температур, а соединяются пайкой. Полимерные конструкции просты в установке и не боятся коррозии, но у них есть один недостаток – они теряют свою прочность в случае, если их согнуть. Помимо того, они плохо относятся к перепадам температуры. Стальные конструкции применяются все реже, несмотря на то, что оцинкованные и нержавеющие трубы долговечны, прочно соединяются и не боятся коррозии.

На стоимость материалов и работ, которые связаны с их монтажом, влияет тип системы водяного отопления. Она может быть коллекторной, одно- и двухтрубной.

Водяная отопительная система имеет некоторые недостатки: необходимость проводить регулярную профилактику системы и проверку котла, трудоемкий и сложный процесс установки. Однако, несмотря на эти недостатки, данная система пользуется гораздо большей популярностью среди владельцев частных домов, чем остальные.

Вернуться к оглавлению

Воздушное отопление загородного коттеджа

Воздушное отопление может быть оборудовано в доме исключительно на этапе строительства, невозможно его установить в готовом жилом доме.

Воздушное отопление имеет следующий принцип работы: тепловой генератор греет воздух, после чего он поднимается по воздуховодам и выходит под потолком так, чтобы вытеснить весь холодный воздух, который скопился поблизости окон или дверей. Холодный воздух вытесняется в воздуховоды, которые ведут к тепловому генератору. Таким образом произойдет принудительная либо гравитационная циркуляция.

Схема водяного отопления дома своими руками: 1-котел на дизельном топливе; 2-распределительный коллектор; 3-насосы для циркуляции; 4-бак расширительный; 5-бак для топлива; 6-бойлер; 7-теплый пол; 8-гребеночный коллектор отопления; 9-радиатор; 10-дымоход.

Для принудительной вентиляции следует использовать вентилятор для того, чтобы повысить давление воздуха.

Гравитационная циркуляция происходит в связи с имеющимися разными температурами. Когда теплого воздуха будет слишком много, он вытеснит холодный в сторону воздуховодов. Недостаток данного варианта заключается в том, что циркуляция нарушится при открытых окнах или дверях.

В тепловом генераторе может сгорать дизель, природный газ или керосин. Природный газ при этом может быть магистральный либо баллонный. Продукты сгорания будут уходить в дымоход.

Для освежения воздуха в систему подмешивается чистый, чей забор может осуществляться снаружи здания.

Воздуховоды выполняются из пластика, металла либо текстиля. Они имеют прямоугольную или круглую форму. По структуре данные конструкции бывают гибкими и жесткими. Воздуховоды, которые примыкают к неотапливаемым помещениям либо наружным стенкам, надо обязательно теплоизолировать. Для правильного расчета расположения системы воздушного отопления лучше обратиться к специалистам. Воздушное отопление двухэтажного загородного дома может обойтись приблизительно в 11000 долларов.

Вернуться к оглавлению

Электрическое отопление коттеджа

Система отопления дома при помощи использования электричества может быть реализована несколькими способами: при помощи электрических конвекторов, систем теплых полов и длинноволновых инфракрасных обогревателей (потолочных).

Следует понимать, что обогрев дома электричеством назвать экономным довольно сложно. В некоторых случаях своими руками устанавливают систему водяного отопления, после чего подключают ее к котлу, который работает на электричестве. У данного способа есть несколько минусов: потери тепла и большие расходы на электроэнергию. Именно поэтому электрокотел рекомендуется устанавливать как запасной, в дополнение к газовой конструкции (в случае, если присутствует газовая магистраль).

Однако, если другие энергоносители недоступны, следует использовать то, что имеется. В данном случае целесообразнее будет применять не электрокотел, а электроконвекторы.

Для расчета необходимого количества аппаратов понадобится знать объем помещения и его степень теплоизоляции. К примеру, чтобы обогревать дом площадью 100 м², где высота потолков равна 3 м, надо использовать 40 Вт на 1 м³. Объем помещения умножается на потребность и получается 12000 Вт. Следовательно, понадобится своими руками установить 4 конвектора по 2,5 кВт и 1 устройство мощностью 2 кВт. Оборудование обойдется хозяину коттеджа приблизительно в 1500 долларов. Это гораздо меньше, чем обустраивать водяное или воздушное отопление загородного дома своими руками, однако менее экономично при оплате энергоносителя.

Вернуться к оглавлению

Монтаж системы отопления своими руками

Помимо основных элементов системы, нужно закупить детали для крепежа: ниппели, тройники, кронштейны, прокладки. При монтаже выполняется обвязка всех элементов с использованием льняных нитей.

Правила установки:

  • радиаторы должны быть расположены возле оконных проемов;
  • расстояние от пола до батареи должно составлять минимум 100 мм, а от подоконника до устройства – не менее 60 мм;
  • ребра батарей располагаются вертикально;
  • в систему устанавливается как минимум 1 слив, независимо от структуры и теплоносителя.

После того как монтаж системы выполнен, необходимо заполнить ее теплоносителем и провести тестовый запуск. Нужно создать необходимое давление и осмотреть все места соединений на отсутствие протеканий. Если появятся какие-либо дефекты, надо сразу же отключить всю систему, спустить тепловой носитель и устранить проблему. В большинстве случаев проблемы возникают в стыках секций батарей либо труб, где обвязка может быть выполнена некачественно, в связи с чем нарушается герметичность.

Отопление автономного дома — лучший выбор

Это четвертая статья из серии блогов, написанных Крейгом Андерсоном, в котором он документирует проектирование и строительство автономного дома с пассивным отоплением по стандарту LEED Gold. См. публикацию 1 блога об автономных домах здесь, обзор . или разместите 2 в блоге автономных домов здесь, рассказывая о вариантах дизайна и строительства. или здесь см. сообщение 3 в блоге о домах вне сети о производстве электроэнергии вне сети

Будучи новичком в жизни вне сети, я не сделал лучший первоначальный выбор для нашей системы отопления. Чтобы помочь другим не совершать тех же ошибок, я объясню, что мы сделали и как это было проблематично, а также как мы исправляли проблемы на будущее.

Что мы установили изначально

Теплый напольный котел © Craig Anderson

Мы установили водяную систему отопления, работающую на пропановом котле (Trinity LX150). Система имеет бетонный пол с подогревом на нижнем уровне с четырьмя зонами (по одной на каждую спальню и одну на ванную комнату) и два гидроплинтусных регистра наверху. Эта система обеспечивает удивительно теплые и удобные полы в спальнях, когда мы запускаем систему отопления. Некоторым людям с полами с подогревом не удается согреть ноги, как это часто бывает в высокоэффективных домах, но в нашем случае это не так. Поскольку дом используется в основном для отдыха на выходных зимой, мы значительно увеличиваем тепло, когда приезжаем в первый раз. Нам приходится надевать теплые свитера, когда мы впервые входим в дверь, но потом целый день прогреваем до жаркого пола.

Вторичная система отопления, которую мне нравится использовать гораздо больше, представляет собой отдельно стоящую дровяную печь, если быть точным, Jotul F3CB. Это относительно небольшая (42 000 БТЕ) высокоэффективная печь из Норвегии, но ее более чем достаточно для нашего хорошо изолированного дома. Печь расположена в открытой концепции наверху, и всего за несколько часов она может изменить потолочное пространство площадью 1000 квадратных футов от температуры свитера до погоды в шортах.

© Бала Структурс

У нас есть две зимы использования, чтобы измерить наше потребление пропана и дров, и использование было примерно таким, как ожидалось. За 12 месяцев до ноября 2015 года мы сожгли 400 галлонов пропана для всех целей, в первую очередь для отопления дома, а также для горячего водоснабжения, резервного генератора и пропановой плиты на кухне.



Насколько я понимаю, 75% этого количества, примерно 300 галлонов пропана, пошло на отопление помещений. Что касается дровяной печи, зимой 2014–2015 годов мы сожгли немногим меньше дров, и огонь в печи горел по крайней мере часть дня в течение почти каждого дня, когда мы были там прошлой зимой. В 2015-16 году использование пропана немного сократилось на 350 галлонов, и мы снова сожгли почти 1 полную связку дров.

Проблемы, связанные с первой попыткой

Большая проблема с нашей системой отопления заключалась в том, что она была относительно сложной и хрупкой. Мы не все время находимся там, чтобы запустить дровяную печь, а это означает, что котельная система действительно должна нести нагрузку. Проблема в том, что система требует постоянного, и довольно значительного, снабжения электроэнергией в то время года, когда наиболее сложно вырабатывать мощность от фотоэлектрической системы.

При работе на полную мощность системе отопления требуется около 400 Вт для котла и циркуляционных насосов, а это означает, что если она работает 10 часов в день (что может случиться в самые холодные зимние дни), то одной системе отопления требуется 4 кВтч/день , что почти полностью соответствует нашему целевому ежедневному бюджету электроэнергии. Другая проблема заключается в том, что гидравлическая система чувствительна к замерзанию, которое произошло в начале 2013 года (наша первая полноценная зима).

Той зимой у нас отключилось электричество, несколько водопроводных труб замерзло, а также произошел разрыв одной из линий водяного отопления. В качестве антифриза в смеси был гликоль, но видимо установщик не положил достаточно. Потребовался очень серьезный набор комбинированных обстоятельств, чтобы разрушить дом, в том числе самая холодная неделя в году, мы уехали на неделю в гости к семье на Рождество, было несколько снежных дней, закрывающих солнечные панели и препятствующих подаче электроэнергии. генерации и последней каплей поломки резервного генератора.

Предпринятые шаги, чтобы сделать дом более устойчивым в будущем:

Таким образом, у нас нет желания повторять чрезвычайную ситуацию, в которой мы оказались в течение хорошего куска той первой зимы, и предприняли довольно много шаги, чтобы сделать наш дом более устойчивым перед лицом будущих механических проблем. Я планирую более подробно обсудить некоторые из этих шагов в следующем посте, поэтому я просто кратко выделю здесь те, которые не связаны с нагревом. Что мы сделали?

— Настройте дом на отправку ежедневных отчетов о состоянии по электронной почте с указанием состояния солнечной системы, включая выработанную мощность, используемую мощность, время работы генератора, температуру батареи. Эти ежедневные напоминания сообщают мне, как работает система, и я знаю, что если я не получу их, то возникнут проблемы либо с питанием, либо с интернетом.
-Увеличить количество солнечных батарей. В первую зиму генератор требовался относительно часто в течение 6 месяцев с осени до весны, и это было слишком часто, на мой вкус. Поэтому мы удвоили мощность Солнечной системы.

Пропановый нагреватель с прямым отводом © Craig Anderson

Наконец, мы добавили новый резервный источник тепла, который не зависел бы ни от нашего присутствия каждый день, ни от электричества. Мы сделали это, используя более старую и более простую технологию — пропановый настенный обогреватель с прямым отводом. Они использовались в течение многих лет в гаражах, мастерских, хижинах в лесу, а также во многих автономных домах.

Если бы я провел больше исследований по автономному отоплению или если бы я получил лучший совет, я, возможно, решил бы удовлетворить все наши потребности в отоплении с помощью пары этих обогревателей с самого начала. Самым большим преимуществом этих устройств является то, что они вообще не требуют электричества для работы. У них есть контрольная лампа и термобатарейный термостат на милливольт, который использует градиент температуры для получения небольшого количества тока, необходимого для термостата, и они полагаются на конвекцию для циркуляции воздуха мимо нагревательных элементов. Мы установили его, чтобы обеспечить большую часть базовой нагрузки по отоплению, а также чтобы дом никогда больше не замерзал, независимо от каких-либо проблем с электрической системой.

Как определить размер этого нового обогревателя? Я полагался на котельную компанию, чтобы помочь принять это решение с оригинальной системой отопления, но эта новая установка была для меня гораздо более сложной задачей. К счастью, у нас уже есть хорошая энергетическая модель нашего дома, поскольку она была необходима для сертификации LEED (будет обсуждаться в следующем посте).

Модель дает оценку в 33 200 000 БТЕ тепла, необходимого в год для всего дома, что примерно на 70% меньше, чем для дома аналогичного размера, построенного только по нормам. Нагреватели обычно оцениваются по количеству БТЕ/час, которое они производят. Чтобы получить первое приблизительное представление о наших потребностях в отоплении, я взял тепловую нагрузку за год, разделенную на 100 дней, чтобы учесть самую тяжелую часть отопительного сезона, и разделенную на 24 часа в сутках, чтобы учесть постоянно работающий обогреватель. что дает:



В этом расчете предполагается, что мы обогреваем весь дом до 70° по Фаренгейту (20° по Цельсию) с помощью только настенного блока в течение всей зимы. На самом деле, мы сохраняем более низкую уставку, и вместо этого этот блок будет поддерживать только локальную часть дома при температуре от 65 до 70 ° F, позволяя остальной части дома быть более прохладной, когда нас там нет, и продолжает нагреваться от гидросистемы.

Этот расчет является всего лишь оценкой средней тепловой нагрузки, поэтому этого количества тепла недостаточно для обогрева всего дома в самые холодные зимние дни. Мы выбрали обогреватель Empire DV215 мощностью 15 000 БТЕ, который находится в центральной спальне и излучает тепло на остальную часть нижнего этажа.

После установки настенного обогревателя я обнаружил, что наше энергетическое моделирование также включало расчет пиковых тепловых нагрузок для дома и котельной системы, что на самом деле очень близко соответствует расчету, который я сделал выше. Расчет HERS пиковой тепловой нагрузки для нашего дома составляет 23 400 БТЕ/час. Это число 23 400 — это количество тепла, которое потребуется, чтобы не отставать в самые холодные дни года, а не в типичный зимний день, для которого я пытался рассчитать. Этот расчет пиковой нагрузки также показал наши фактические характеристики котла с максимальной тепловой мощностью 136 000 БТЕ. Это почти в 6 раз больше нашей максимальной тепловой нагрузки и в значительной степени является излишним, но я снова и снова слышал, что подрядчики по отоплению и охлаждению обычно перестраивают эти системы, и наш дом действительно требует гораздо меньшей тепловой нагрузки, чем стандартный дом.

После целой зимы использования могу сообщить, что настенный обогреватель имел ошеломляющий успех с точки зрения надежности и снижения потребления электроэнергии при нашем отоплении. Обогреватель мог взять на себя практически всю тепловую нагрузку дома в будние дни, когда мы уезжали в город. Обогреватель был установлен в детской спальне и настроен на температуру около 67°F. Когда мы приехали через несколько дней, в соседних комнатах всегда было 60°F или теплее, а наверху всегда было теплее 50°F. с такой отправной точки было довольно легко включить котел, разжечь огонь в дровяной печи и спуститься до рубашки не более чем за 2 часа.

  • Автономные жилые дома Сообщение в блоге 1: Обзор концепции
  • Автономные жилые дома, сообщение в блоге 2: Варианты проектирования и строительства
  • Запись в блоге по автономным жилым домам 3: Все о автономном производстве электроэнергии

  • СЛЕДУЮЩАЯ СТРАНИЦА Запись в блоге об автономных жилых домах 5: Бытовая техника, механизмы и системы

Вы также можете рассмотреть вариант отопления

с высокоэффективной и не требующей электричества печью на древесных гранулах, см. здесь , или помощь в выборе дровяной печи см. здесь , или даже помощь в выборе дров см. здесь . Для ботаников среди нас — здесь также есть очень интересная страница , посвященная процессу сжигания древесины . Эти руководства по экологическому строительству подготовлены командой EcoHome.



Новые способы отопления загородного дома

Недавно я разговаривал с Джейн Доул, независимым писателем о недвижимости, и мы затронули тему более устойчивого образа жизни, в частности, обогрева вашего дома, особенно для многих из нас. проводят в нем больше времени. Джейн взялась за перо и написала эту фантастическую статью для блога, которая, я надеюсь, вам понравится.

Новые способы отопления загородного дома

Работа на дому и преодоление этой особенно холодной зимы заставляют многих из нас долго и пристально смотреть на то, как мы отапливаем свои дома. Пришло ли время отказаться от старого надежного котла в пользу более экологичной и чистой альтернативы?

Правительство, стремящееся запретить газовые, жидкотопливные (LPG) и твердотопливные котлы — с 2025 года все новые дома будут оснащены низкоуглеродной альтернативой — делает все возможное, чтобы побудить нас перейти, запустив Green Грант на жилье, https://www.gov.uk/guidance/apply-for-the-green-homes-grant-scheme

До даты закрытия в марте 2022 года большинство английских домовладельцев могут потребовать до 5000 фунтов стерлингов в виде государственного финансирования для покрытия двух третей работ и установки, чтобы сделать дома более энергоэффективными и углеродобезопасными.

Охватываемые меры включают замену котлов, работающих на ископаемом топливе, устойчивыми альтернативами, такими как тепловые насосы, работающие на воздухе, земле и воде, а также котлы, работающие на биомассе. Расходы на установку также могут быть возмещены за счет поощрения возобновляемых источников тепла (RHI), в рамках которого выплачивается денежная субсидия в течение ряда лет. Тем не менее, финансирование Green Homes Grant может быть вычтено из этой суммы, как и ваши суммы. Узнайте больше здесь: https://www.ofgem.gov.uk/environmental-programmes/domestic-rhi/about-domestic-rhi.

Вот удобное руководство по энергоэффективным вариантам:

Воздушный тепловой насос

извлекает тепло из воздуха и использует его для питания центрального отопления и горячего водоснабжения с помощью компрессора — как холодильник наоборот. Несмотря на то, что для работы требуется электричество, тепловыделение больше, чем потребление электроэнергии, поэтому оно энергоэффективно.

Благодаря простоте установки и относительной дешевизне, источник воздуха является самым популярным тепловым насосом в Великобритании. Насос размещается в коробке, у наружной стены, на крыше или в одиночестве в саду, в идеале в солнечном месте на южной стороне. Шум может быть проблемой, поэтому необходимо позаботиться о своем комфорте и комфорте любых соседей. Вам также понадобится место для бака с горячей водой в помещении, хотя производители работают над моделями с баками, расположенными на открытом воздухе или в подвалах, чтобы сэкономить место.

Energy Saving Trust сообщает, что установка стандартной системы стоит от 9000 до 11000 фунтов стерлингов. Тепловые насосы обеспечивают более низкую, но более постоянную температуру, чем традиционные котлы. Обратитесь за профессиональным советом, но вам, возможно, потребуется добавить дополнительную изоляцию, увеличить размер радиаторов и установить полы с подогревом, где это возможно, чтобы максимизировать преимущества.

Геотермальный тепловой насос

работает как воздушный тепловой насос, но извлекает тепло из земли. Форма теплового насоса лучше всего подходит для объектов с большим количеством земли, поскольку он должен быть зарыт в землю либо горизонтально, либо вертикально, в зависимости от доступного места и условий копания. Горизонтальная прокладка насоса и трубопровода обходится дешевле, но занимает большую площадь, что хорошо, если у вас много земли. Energy Saving Trust оценивает установку геотермального теплового насоса от 14 000 до 19 фунтов стерлингов.,000.

Тепловой насос с источником воды

извлекает энергию из вашего собственного озера, реки, ручья или, в случае Патрика Лайнса, который живет в Элсинг-Холле, внесенном в список I класса, в Дереме, Норфолк, из его рва. В прошлом году г-н Лайнс установил водяной тепловой насос для отопления и горячего водоснабжения своего дома площадью 13 000 кв. футов с девятью спальнями и отдельного коттеджа и включил его в сентябре.

С помощью системы лопастей насос забирает тепловую энергию воды из рва и близлежащего ручья, которая передается для обогрева дома. Часто говорят, что водяные тепловые насосы часто более эффективны, чем грунтовые и воздушные насосы, потому что тепло передается в воде более эффективно. Кроме того, температура воды, как правило, остается стабильной круглый год. Тем не менее, вам действительно нужно владеть водоемом, в котором он работает. Тщательно проверяйте свои дела.

«Мы заменили систему, работающую на жидком топливе, — объясняет мистер Лайнс. «Мы действительно хотели избавиться от нефти; это было очень требовательно, цена то поднималась, то опускалась, и мы постоянно заказывали нефть».

Пока рано говорить о том, какую экономию получат мистер Лайнс от ежегодных счетов за нефть в размере от 6 000 до 10 000 фунтов стерлингов: «Однако суть этой новой системы отопления в том, что за эти деньги вы получаете гораздо больше тепла. На каждый потребляемый киловатт вы получаете от трех до четырех киловатт тепла. На нефти вы сжигаете один киловатт, а выходит меньше одного киловатта».

Включая прокладку нового трехфазного электроснабжения из поселка – значительные затраты – установка всей системы обошлась в 100 000 фунтов стерлингов, затраты будут частично окуплены за счет «РХИ» в ближайшие годы.

«Нужно немного привыкнуть. Это скорее постоянное тепло, чем постоянное включение и выключение котла», — говорит г-н Лайнс. «Но я определенно рекомендую его, особенно если у вас есть хорошо изолированный дом».

Печь на биотопливе

использует древесное топливо, будь то бревна, гранулы или щепа, или топливо, полученное из органических материалов, таких как навоз или бытовые отходы. В качестве руководства The Energy Saving Trust сообщает, что котел на пеллетах с автоматической подачей топлива для среднего дома стоит от 11 000 до 17 000 фунтов стерлингов, включая установку, дымоход и хранилище топлива. Дровяные котлы с ручной подачей могут быть немного дешевле. Эксплуатационные расходы могут быть высокими, в зависимости от цены и доступности топлива из биомассы в вашем регионе. Вам потребуется достаточно места для хранения значительного количества топлива.

Hydrogen

самый первый в Европе дом на водороде строится недалеко от Эксетера в Девоне Ником и Кай Моффат, которые будут жить там со своими двумя маленькими детьми.
