Схема отопления двухэтажного частного дома, проекты, видео

Очень важно перед строительством дома определиться с системой отопления, от этого зависит ваш комфорт в холодное время года. Схема отопления двухэтажного дома должна выполнять свои функции обогрева здания без каких-либо проблем, это зависит и от правильного выбора материалов, и от правильной установки. Если же схема отопления двухэтажного частного дома выполнена из качественных материалов, она может прослужить нескольким поколениям без необходимости ремонта или смены оборудования. Наиболее оптимальным вариантом в данное время является водяная система отопления, она подходит для двухэтажных домов и коттеджей.

Схема отопления двухэтажного дома

  • Виды водяного отопления для двухэтажных домов
  • Трубы, используемые для водяного отопления
  • Схемы разводки отопления
  • Коллекторные системы

Виды водяного отопления для двухэтажных домов

Наиболее приемлемы схемы отопления двухэтажных домов с принудительной и естественной циркуляцией. Система отопления с естественной циркуляцией не зависит от электроэнергии, что очень удобно в наше время, не возникнет различных непредвиденных ситуаций, связанных с отключением электроэнергии. При установке системы используются трубы крупного диаметра, а разводка выполняется под уклоном.

Отопление двухэтажного дома с естественной циркуляцией

Для отопления двухэтажных домов более подходит система с принудительной циркуляцией носителя тепла. Необходимо иметь отопительный котёл, расширительный бак, коллектор, трубопровод и отопительный прибор. Вода в такой схеме отопления двухэтажного частного дома циркулирует при помощи циркуляционного насоса, а для нагрева котла применяют и уголь, и дрова, и керосин, и газ. Также можно это делать, используя электричество или какие-либо иные альтернативные виды энергии.

Отопление двухэтажного дома с принудительной циркуляцией

Трубы, используемые для водяного отопления

Если вы используете трубы из стали, надо учитывать её недостаток – низкую коррозионную стойкость. Трубы их нержавеющей стали и оцинкованные не имеют этого недостатка. При монтаже лучше всего применять резьбовые соединения. Трубы из металла в данное время при устройстве схемы разводки отопления двухэтажного дома используются достаточно редко.

Как один из самых надёжных вариантов, представляющих отопление 2 этажного дома схема использует трубы из меди, они выносят наиболее высокие температуры, а также высокое давление.

Соединяют трубы из меди при помощи пайки высоких температур с «серебросодержащим» припоем. При желании их можно спрятать в стены дома, что очень удобно и эстетично. Минус таких труб – в высокой цене, но это единственный минус, такие трубы очень надёжны и рекомендованы, так как при их правильной установке они прослужат нескольким поколениям владельцев жилища, при этом не будет необходимости их менять или ремонтировать. Такие трубы очень надёжны и качественны.

Отопление из медных труб

Полимерные трубы имеют плюсы: они удобны при монтаже, который может произвести даже человек без специального образования, что может сэкономить деньги; на внутренней поверхности не откладывается осадок, а значит, они не будут быстро забиваться; достаточно стойки к коррозии. Монтируются такие трубы с помощью резьбовых или же прессовых соединений, сварка не используется. Недостаток: коэффициент теплового расширения достаточно большой, что может привести к возникновению течи.

Полимерный трубы отопления и фитинги

Когда составляются проекты отопления частного двухэтажного дома, необходимо продумать, какие трубы наиболее подходят для данного строения, учитывая аварийное и альтернативное отопление. Конечно, многое зависит и от материального фактора, но на отоплении лучше всё-таки не экономить, ведь от этого зависит то, как вы будете жить зимой: будете ли мёрзнуть, или наслаждаться жизнью в тепле и уюте.

Специалисты советуют сделать выбор в пользу медного трубопровода, он прослужит верой и правдой своим владельцам несколько поколений. Пусть он и стоит дороже, но зато он надёжен.

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Двухтрубная схема разводки отопления двухэтажного дома является более подходящей для двухэтажных домов.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

При использовании двухтрубной схемы с естественной циркуляцией в двухэтажном доме необходимо делать длительный прогрев системы.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную. Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру.

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран.
Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое. При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

обзор разновидностей и их характеристика

Отопительный контур одноэтажного здания многие из нас представляют себе вполне отчетливо.

При наличии же второго этажа задача по организации отопительной системы несколько усложняется.

Попробуем разобраться, какой должна быть схема отопления 2-х этажного дома частного или общественного назначения. Как реализовать ее своими руками?

Содержание

  • 1 Комплектация
    • 1.1 Котел
      • 1.1.1 Мощность
      • 1.1.2 Материал теплообменника
    • 1.2 Трубы и радиаторы
    • 1.3 Арматура
  • 2 Способы подачи теплоносителя в отопительную систему
    • 2.1 Схема отопления частного дома с естественной циркуляцией
    • 2.2 Принудительный способ
  • 3 Виды схем отопления
    • 3.1 Однотрубная, двухтрубная и лучевая схемы отопления частного дома
    • 3.2 Горизонтальная и вертикальная схемы с нижней и верхней подачей
  • 4 Видео на тему

Комплектация

В первую очередь рассмотрим все компоненты системы.

Котел

Назначением данного агрегата является выработка тепловой энергии, которая будет передаваться рабочей среде контура отопления.

По виду используемого топлива котлы делятся на следующие виды:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные;
  • комбинированные (например, способные работать на электричестве и солярке).

Наиболее удобным в эксплуатации, а потому и самым востребованным, является газовый котел. При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность отопительного котла надо выбирать из расчета 100 Вт на метр квадратный отапливаемой площади. Однако эти данные являются чересчур усредненными. Как показывает опыт, для небольших строений площадью около 100 кв. м потребная мощность составляет примерно 130 Вт/кВ. м, в то время как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель уменьшается до 80 Вт/кВ. м. Почему так получается?

Напольный отопительный котел в доме

Дело в том, что с увеличением отапливаемой площади, скажем, в 4 раза площадь ограждающих конструкций, через которые и «улетучивается» тепло, увеличивается только в 2,5 раза. Таким образом, объем теплопотерь, приходящийся на 1 кв. м отапливаемой площади, уменьшается, соответственно меньшей становится потребность в тепловой энергии на тот же кВ. м.

Материал теплообменника

Существует два варианта:

  • сталь;
  • чугун.

Чугун прочнее стали, да и коррозии он противостоит лучше.

Трубы и радиаторы

В индивидуальных системах отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми.

Эти материалы теряют прочность при высокой температуре, но в частном доме, где настройкой работы отопительного контура занимается сам домовладелец, скачки температуры теплоносителя до критических значений исключены.

Традиционным материалом для радиаторов считается чугун, но при необходимости в увеличенной теплоотдаче применяют медные или алюминиевые приборы. При наличии высокого давления в системе вместо них следует устанавливать биметаллические радиаторы. В них наиболее ответственные элементы изготавливаются из прочной стали, а теплоотдающие поверхности – из мягких меди или алюминия.

Арматура

В отопительных системах применяется арматура трех видов:

  1. Запорная: в настоящий момент чаще всего применяют шаровые краны, недостатки которых с развитием технологий были сведены к минимуму. Если же предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
  2. Регулирующая: позволяет плавно менять объем пропускаемого теплоносителя. Теоретически с этой целью можно использовать и запорную арматуру, но она очень быстро придет в негодность, поскольку на такой жесткий режим работы не рассчитана. Сегодня вместо ручных регулирующих кранов активно применяются автоматические, подключаемые к термодатчикам. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
  3. Кран Маевского: этот элемент используется с целью удаления воздушных пробок.
  4. Расширительный бачок: в эту емкость поступают излишки рабочей среды, образующиеся вследствие ее температурного расширения.
  5. Циркуляционный насос (применяется не всегда).

В некоторых моделях крана Маевского можно полностью выкрутить шток. Если сделать это по неосторожности в момент, когда система пребывает в рабочем состоянии, теплоноситель хлынет в помещение и будет заливать все вокруг, пока вы не перекроете ближайший запорный кран. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

  • естественным образом;
  • принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

  • требуются трубы большого диаметра;
  • на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
  • после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
  • максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Виды схем отопления

Отопление двухэтажного дома можно организовать по одной из нижеперечисленных схем.

Однотрубная, двухтрубная и лучевая схемы отопления частного дома

В небольшом частном доме можно применить последовательную схему подключения радиаторов отопления. В этом случае контур будет образован одной трубой, поэтому такая система получила название однотрубной. Это самый недорогой, но и наименее практичный вариант: в наиболее удаленные от котла радиаторы теплоноситель поступает относительно холодным, из-за чего количество секций в этих приборах приходится увеличивать.

Двухтрубная схема отопления с верхней и нижней разводкой

Более равномерно тепловая энергия распределяется в двухтрубной системе. Она состоит из двух трубопроводов – подающего и обратного, между которыми по параллельной схеме подключаются радиаторы. Для двухэтажного частного дома с большим количеством помещений такая схема системы отопления является оптимальной.

Наиболее дорогостоящей, но и самой удобной с точки зрения управления, является лучевая схема. Согласно ей, к каждому радиатору прокладываются собственные подающий и отводящий трубопроводы, которые сходятся в одном коллекторе. Если из-за неправильного гидравлического расчета на отдельных участках обычной двухтрубной системы может наблюдаться слабая циркуляция теплоносителя или ее отсутствие, то при лучевой схеме подобные явления полностью исключены.

Горизонтальная и вертикальная схемы с нижней и верхней подачей

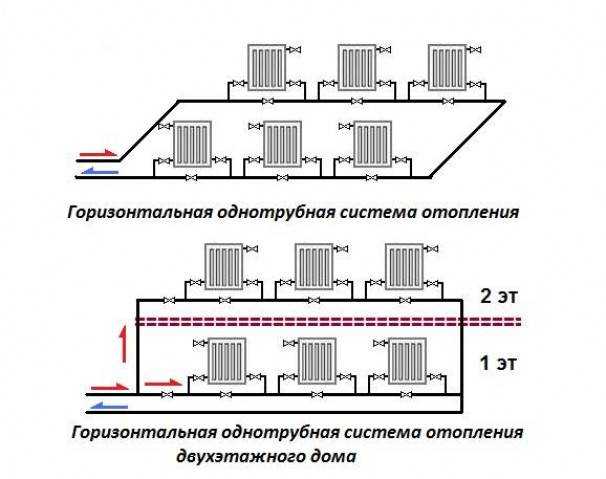

В двухэтажных частных домах с небольшой площадью систему отопления своими руками часто сооружают по горизонтальной схеме.

Согласно ей, все радиаторы в пределах одного этажа объединяются в горизонтальный контур, а для запитки каждого из этих контуров сквозь все этажи прокладывается один хорошо утепленный стояк.

При большой площади этажей горизонтальные контуры получались бы слишком длинными, поэтому соблюдение требуемого уклона при их монтаже было бы невозможным.

В этом случае прибегают к организации отопления по вертикальной схеме. В соответствии с данным принципом объединяются не те радиаторы, которые расположены на одном этаже, а смонтированные друг над другом на разных этажах. Для этого прокладывается несколько стояков.

Они могут подключаться последовательно:

  • теплоноситель от котла поднимается по одному стояку;
  • затем по расположенной на втором этаже или на чердаке перемычке он поступает во второй стояк, по которому и движется в обратном направлении.

Но практикуют и параллельное подключение стояков. Для этого прокладывают два кольцевых трубопровода, один из которых играет роль распределительной гребенки (от него и запитываются все стояки), а второй – выполняет функцию «обратки» (сюда поступает остывший теплоноситель).

Если в доме имеется утепленный чердак или технический этаж, первый из трубопроводов можно разместить здесь. В таком случае говорят, что система имеет верхнюю разводку. При отсутствии такого помещения оба трубопровода приходится располагать в подвале или цокольном этаже (нижняя разводка).

Видео на тему

  • Предыдущая записьОтопление из полипропилена своими руками: преимущества ПП-труб, типы и этапы монтажа
  • Следующая записьПластиковые трубы для отопления: характеристики в зависимости от типа изделия, цены и преимущества

Adblock
detector

Схема подключения термостата теплового насоса

Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, расположенной внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.



Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их отсоединение.

В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема подключения термостата теплового насоса

Подключение термостата теплового насоса — стандартный цвет провода и схема клемм к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C  ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

Клемма Y подключается к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, обеспечивающему циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.

Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.

  • Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
  • Коды ошибок, указывающие на причину неправильной работы вашей системы.
  • 3 минуты минимальное время отключения компрессора для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки для выходных и функции понижения для отпуска.
  • Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуть к теплово насос Термостат проводка домашняя страница

Советы по экономии энергии хладагент IAQ Мотор Увлажнитель

Обнаружение утечки с охлаждающей нагрузкой.0003

Производители систем отопления, вентиляции и кондиционирования воздуха    Рейтинги кондиционеров       Радон

Торговые марки раздельных кондиционеров    Умные термостаты   Система DX

Системы кондиционирования воздуха

схема как лучше сделать, преимущества и недостатки

Характеристика

Наиболее распространена именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Прибор

Элементами двухконтурного отопления с нижним разрезом трубы являются:

  • котел и насос;
  • автоматический воздухоотводчик, термостатические и предохранительные клапаны, клапаны;
  • аккумуляторы и расширительный бачок;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • байпасы можно использовать, но не обязательно.

Достоинства и недостатки

Рассмотренная двухтрубная схема подключения при использовании обнаруживает множество преимуществ. Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

  • материалов требуется больше, чем для однотрубной магистрали;
  • низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Как работает двухтрубная система с нижним подключением?

Название «двухтрубные» происходит от принципа соединения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное соединение батарей обеспечивает максимальную эффективность теплообмена и движения теплоносителя. Если схема реализована в многоэтажном доме, то отопление квартир осуществляется с помощью коллектора, что облегчает подключение и регулирование температуры в каждом отдельном радиаторе. Тот же принцип используется в частном доме с несколькими этажами или сложной схемой отопления. Схема двухтрубной системы отопления с нижней разводкой выполняется при наличии сложной аппаратуры контроля и управления, поэтому для одноэтажных и малогабаритных домов она не подходит.

В таблице приведены результаты ориентировочного расчета количества секций радиаторов на одно отапливаемое помещение:

Работа системы отопления с верхней разводкой и с нижним присоединением труб отличается, прежде всего, по направлению движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по основному стояку в направлении снизу вверх. По мере его движения теплоноситель, проходя через радиаторы отопления, движется по трубам обратки и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, освобождаются открытием кранов Маевского, установленных на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические вентили – воздухоотводчики.

В таблице ниже приведены данные расчета мощности радиаторов в зависимости от отапливаемой площади помещения:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько контуров отопления через которые жидкость течет по подающему и обратному тракту. Если подающая труба проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: рядом с трассой отопления проложить отдельные воздушные магистрали, включенные в разводку, и подсоединенные на выходе к расширительному бачку.

В этом случае краны Маевского или форточки не нужны, но воздушники значительно усложняют компоновку и практическую сторону разводки — возможность присоединения труб, поворотов и размещение дополнительных трасс вдоль стен или пола , что делает такую ​​конструкцию громоздкой и объемной. Кроме того, подключение труб к ВЛ – это размещение стояков от пола до потолка в каждом помещении, что сводит на нет все преимущества нижнего подключения.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, т.к. теплоноситель направлен снизу вверх по подающим стоякам. Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, и смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

При верхнем подключении линия подачи находится выше уровня радиатора. Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем – по стоякам подачи равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод, — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки. Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Радиаторы для систем централизованного отопления

Радиатор чугунный столбчатый

  • Многие из нас уже давно привыкли к чугунным радиаторам, устанавливаемым с момента постройки дома и даже, если возникает необходимость, заменяют их на подобные. Для систем централизованного отопления такие батареи достаточно хороши, поскольку выдерживают высокое давление, поэтому в паспорте батарея имеет две цифры, первая из которых указывает на рабочее давление, а вторая – напорное (испытательное) давление. Для чугунных приборов это обычно 6/15 или 8/15.

Радиатор секционный биметаллический

  • Но в девятиэтажке рабочее давление обычно достигает 6 атмосфер, поэтому вышеописанные батареи вполне подойдут, а вот в 22-этажке давление может достигать 15 атмосфер, поэтому здесь более уместны устройства из стали или биметалла. Не подходят для централизованного отопления только алюминиевые радиаторы, так как они не выдержат рабочего состояния централизованного контура.

Рекомендации. Если вы затеяли в своей квартире капитальный ремонт и к тому же хотите заменить радиаторы, то, по возможности, замените трубы разводки. Эти трубы ½” или ¾”, наверное, тоже не в очень хорошем состоянии, а экопласт подойдёт лучше используется вместо этого. Стальные и биметаллические (секционные или панельные) радиаторы имеют более узкие водотоки, чем чугунные, поэтому могут забиваться и терять мощность. Чтобы этого не произошло, поставьте на подачу воды к батарее обычный фильтр, который устанавливается перед водомером.

Принцип работы

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном помещении целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур между теплоносителем в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола. Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

Схема разводки

Пока теплотехники обсуждают оптимальную схему отопления дома ЦО, поднимается вопрос грамотной разводки труб в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одной из двух возможных схем.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оснащении многоэтажных домов отопительными приборами. При этом место обратки и подачи строго не регламентировано и может меняться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Может меняться и прямое направление движения теплоносителя по стоякам. Предусмотрен вариант движения нагретой воды в направлении снизу вверх или сверху вниз.

Однотрубное соединение отличается простотой монтажа, доступной стоимостью, надежностью и длительным сроком службы, но имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели эффективности.

На практике могут применяться различные устройства для компенсации недостатков, которыми отличается однотрубная схема отопления, эффективным решением проблемы может стать лучистая система. Он предназначен для использования коллектора, чтобы помочь регулировать температурные условия.

Двухтрубное соединение

Двухтрубное соединение является второй версией шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно иной конструкцией, чем однотрубная. При реализации этой схемы нагретая вода от радиатора не движется к следующему отопительному прибору в контуре, а сразу поступает на обратный клапан и направляется в котельную на отопление. Таким образом удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает осуществление данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. система тоже недешева, но дороговизна компенсируется качественным и равномерным обогревом дома по всем этажам.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, а используя его в квартире, хозяин добьется значительных результатов в экономии денежных средств на оплате коммунальных услуг, ведь сможет самостоятельно регулировать отопление при необходимости.

Виды

Двухтрубная система отопления может быть следующих видов:

  • горизонтальная и вертикальная;
  • прямоточный — теплоноситель течет в одном направлении по обоим патрубкам;
  • тупиковый — горячая и охлажденная вода движется в разные стороны;
  • с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда батареи целесообразно подключать к горизонтально расположенной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды. Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Далее следует согласовать монтаж системы отопления в проектной документации и приступить к закупке необходимых материалов, устройств, подготовке инструментов.

Ступени

Вкратце установка состоит из следующих пунктов:

  • подающая труба выводится из котла и соединяется с расширительным баком;
  • из бака выведен патрубок верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если предусмотрен) и насос;
  • параллельно подаче проводится обратка, она же подключается к радиаторам и врезается в котел.

Котел

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором расстоянии от стен.

Пол и стены вокруг облицованы огнеупорным материалом, дымоход выведен на улицу. При необходимости рядом с котлом устанавливается насос для циркуляции, коллектор для раздачи, регулирующие, измерительные приборы.

Радиаторы

Устанавливаются в последнюю очередь. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Точный расчет двухтрубной системы отопления

Перед началом работ необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Необходимо рассчитать падение напора в заднем сечении или рассчитать диаметр трубы.

Расчет ведется с учетом следующих факторов:

  • Внутренняя поверхность труб и ее шероховатость;
  • Диаметр сечения;
  • Количество изгибов трубы;
  • Перепад давления между подачей и обраткой;
  • Количество радиаторов и их сечение;
  • Запирающие элементы.

Для расчета двухтрубной системы отопления лучше обратиться к профессионалам

При расчетах пользуйтесь формулами и аксонометрической таблицей. Можно использовать специальную программу. В качестве основного объекта принимается наиболее нагруженное кольцо или контур. В результате расчетов оптимальная скорость движения должна быть в пределах от 0,3 до 0,7 м/с.

При более высокой скорости нагрев будет шуметь, при более низкой скорости произойдет сильный перепад температуры.

После расчетов приобретают трубы эффективного диаметра, необходимое количество радиаторов, бойлер, арматуру, швабры, расширительный бак, насос для циркуляции, если есть такая необходимость.

Наконечники

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на 20 и более погонных метров.
